Produkttyp	LED-Studioleuchte
Modell	BR-135RGB
Leistungsaufnahme	135W
Farbtemperaturbereich	2700K - 6500K ±200K
CRI (Farbwiedergabeindex)	≥ 97
Dimmbereich	0% bis 100%
Sättigungsbereich	0% bis 100%
LED-Typ	Hochleistungs-COB-LED (Chip on Board)
Spezialeffekte	20 Effekte (z.B. Blitz, Kerze, Disco, RGB-Loop)
Steuerungsmodi	CCT, HSI, FX
App-Steuerung	Smart Life App über Bluetooth
Fernbedienung	Optionale 2,4G-Fernbedienung (bis zu 30 m, 99 Kanäle)
Kanäle	Bis zu 99
Blitzgeschwindigkeitseinstellungen	1 bis 9
Überhitzungsschutz	Ja, mit automatischem Kühlgebläse
Stromversorgung	V-Mount-Akku (14,8V, ≥120Wh) oder DC 19V 6,3A-Eingang
Abmessungen (ohne Halterung)	121 x 121 x 158 mm
Gewicht	Ca. 1,5 kg (geschätzt)
Montage	16-mm-Zapfen (5/8"), S-Bajonett für Zubehör
Sicherheitsmerkmale	Kippverriegelung, Überhitzungsschutz, automatischer Lüfter
Garantie	2 Jahre (verlängerbar bei Registrierung)

Häufig gestellte Fragen - BR-135RGB BRESSER

Wie schalte ich die BR-135RGB-Leuchte ein?

Drücken Sie den Einschaltknopf (14), nachdem Sie einen V-Mount-Akku eingelegt haben. Die letzte Einstellung wird auf dem LED-Bildschirm angezeigt.

Welche Stromquellen kann ich verwenden?

Verwenden Sie einen V-Mount-Akku (14,8V, ≥120Wh) oder ein DC 19V 6,3A Netzteil (nicht im Lieferumfang). Verwenden Sie stets die empfohlene Stromversorgung.

Wie wechsle ich zwischen den Steuerungsmodi?

Drücken Sie kurz den CH/Mode-Knopf (15), um zwischen den Modi CCT, HSI und FX umzuschalten.

Kann ich die Leuchte mit meinem Smartphone steuern?

Ja, laden Sie die kostenlose Smart Life App herunter, aktivieren Sie Bluetooth an der Leuchte (drücken Sie den Einstellknopf 5 Sekunden lang) und koppeln Sie über die App.

Wie ändere ich die Farbtemperatur?

Drücken Sie im CCT-Modus den CH/Mode-Knopf, um die Farbtemperatur auszuwählen, und drehen Sie dann den Einstellknopf, um zwischen 2700K und 6500K einzustellen.

Was sind die 20 Spezialeffekte?

Zu den Effekten gehören Schweißen, Pulsieren, Lagerfeuer, Blitz, Explosion, Fernseher, Kerze, defekte Glühbirne, Atmen, Paparazzi, SOS, Flamme, Ausblenden, Polizeiauto, Party, Feuerwerk, Disco, Krankenwagen, Feuersirene, RGB-Loop.

Wie montiere ich die Leuchte auf einem Stativ?

Lösen Sie die Feststellschraube (5) am Zapfenanschlussloch (6), setzen Sie die Leuchte auf den Zapfen des Stativs und ziehen Sie die Schraube fest an.

Ist die Leuchte sicher in der Anwendung?

Blicken Sie nicht direkt in das Licht, um Blendung zu vermeiden. Das Gerät verfügt über einen Überhitzungsschutz und einen automatischen Kühllüfter. Von Kindern und Tieren fernhalten.

Kann ich eine Fernbedienung verwenden?

Ja, eine optionale 2,4G-Fernbedienung (Art.-Nr. F004514) unterstützt bis zu 99 Kanäle und eine Reichweite von 30 m.

Wie reinige und pflege ich die Leuchte?

Trennen Sie das Gerät vor der Reinigung vom Strom. Verwenden Sie ein trockenes, weiches Tuch. Keine Flüssigkeiten oder Scheuermittel verwenden. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

BEDIENUNGSANLEITUNG BR-135RGB BRESSER

DE BEDIENUNGSANLEITUNG

DE Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.

www.bresser.de/PF005105

GARANTIE · WARRANTY · GARANTÍA · GARANZIA

www.bresser.de/warranty_terms

GB INSTRUCTION MANUAL......4

NL HANDLEIDING 11

DE BEDIENUNGSANLEITUNG .....18

GENERAL WARNINGS

DANGER OF BODILY INJURY!

⚠️ GEVAAR VAN EEN ELECTRISCHE SCHOK!

ALLGEMEINE WARNHINWEISE

GEFAHR VON KÖRPERSCHÄDEN!

Nicht in Gegenwart von Kleinkindern oder Tieren benutzen. Außer Reichweite von Kleinkindern und Tieren lagern.

GEFAHR VON SACHSCHÄDEN!

Sorgen Sie dafür, dass niemand über Verbindungskabel des Geräts stolpern kann! Das Gerät könnte umgeworfen werden.

Für die Spannungsversorung nur das empfohlene Stromkabel oder den empfohlenen Akku verwenden!

Für Spannungsschäden, die durch die Verwendung einer ungeeigneten Spannungsversorgung entstehen, übernimmt der Hersteller keine Haftung!

Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzstecker) betrieben werden. Verwenden Sie das Gerät nur wie in der Anleitung beschrieben. Andernfalls besteht die GEFAHR eines ELEKTRISCHEN SCHLAGS.

Strom- und Verbindungskabel sowie Verlängerungen und Anschlussstücke niemals knicken, quetschen oder an ihnen zerren. Schützen sie Kabel vor scharfen Kanten und Hitze.

Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen.

Ein beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausgetauscht werden.

Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät nicht mit nassen oder feuchten Körperteilen.

BLENDGEFAHR!

Sorgen Sie dafür, dass Menschen und Tiere nicht in die Leuchte blicken. Durch die hohe Leuchtkraft können die Augen geblendet werden und Nachbilder entstehen. Diese Beeinträchtigung des Sehvermögens kann zu Unfällen führen.

BRAND-/EXPLOSIONSGEFAHR!

Das Gerät immer so aufstellen, dass es nicht umkippen kann, und für eine angemessen sichere Lagerung sorgen.

• Kinder und Tiere vom Gerät fernhalten! Sie könnten das Gerät umwerfen.
• Dafür sorgen, dass niemand über Verbindungskabel des Geräts stolpern kann. Das Gerät könnte umgeworfen werden.
• Das Gerät keinen hohen Temperaturen aussetzen. Gerät nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden.
• Nur die empfohlene Spannungsversorgung verwenden!

! WICHTIGER HINWEIS!

Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts bitte an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.

Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längeren Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netzstecker ziehen.

Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netzsteckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.

Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Kabel!

Das Gerät keinen Erschütterungen aussetzen.

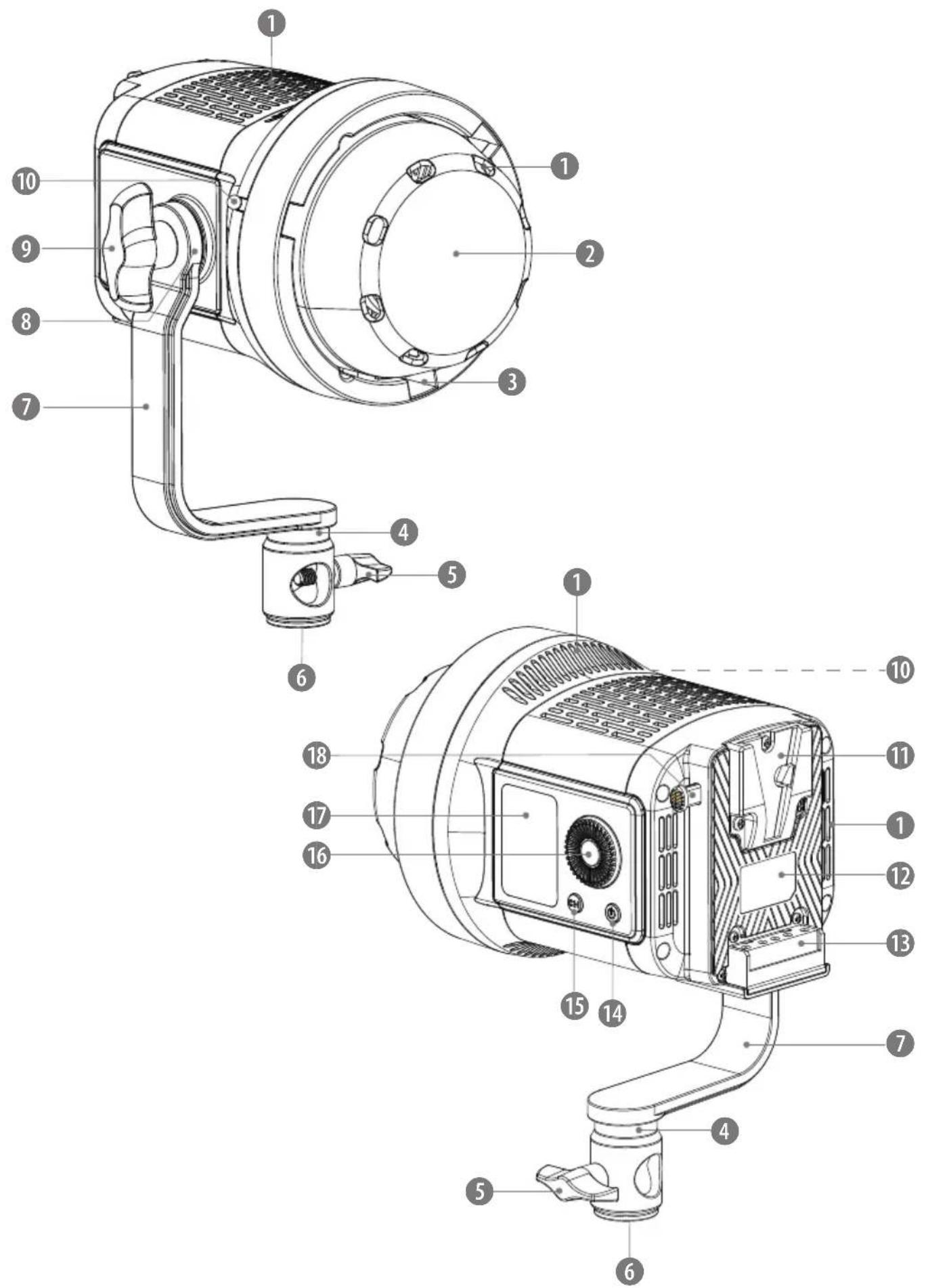

TEILEÜBERSICHT

① Lüftungsschlitze
② COB-LED-Lichtquelle
③ S-Bajonett-Anschluss (3x)
④ Horizontale Achse
⑤ Befestigungsschraube für 16mm (5/8") Spigot
⑥ Öffnung für Spigotanschluss
⑦ Einarmige Leuchtenhalterung
8 Vertikale Achse
⑨ Feststellschraube (vertikale Achse)
⑩ Entriegelungsknopf für S-Bajonett
⑪ Batteriehalterung
⑫ Typenschild
⑬ Spannungsbuchse für V-Mount-Akku
⑭ Ein/Aus-Knopf
⑮ CH/Mode-Knopf
⑯ Einstellungs-/Bluetooth-Knopf
⑰ LED-Bildschirm
18 Entriegelungsknopf für die Batterie

STROMVERSORGUNG HERSTELLEN & EIN-/AUSSCHALTEN

Stromversorgung mittels wiederaufladbarer Batterie

1. Schieben Sie die V-Mount-Batterie* von oben in die V-förmigen Batteriehalterung (11), so dass die Stromkontakte der Batterie in die Spannungsbuchse (13) an der Unterseite passen.
2. Um den Akku* aus der Halterung zu nehmen, halten Sie den Akku-Entriegelungsknopf (18) gedrückt und ziehen Sie den Akku nach oben aus der Halterung.

Ein-/Ausschalten

1. Drücken Sie nach dem Einsetzen der V-Mount-Batterie den Einschaltknopf (14), um das Licht einzuschalten. Die letzte Einstellung wird auf dem LED-Bildschirm angezeigt und das Licht arbeitet entsprechend der letzten Einstellung.
2. Fahren Sie mit dem Abschnitt "Funktionen und Bedienung" fort, um die gewünschten Einstellungen entsprechend Ihren individuellen Konfigurationsanforderungen vorzunehmen.
3. Drücken Sie den Einschaltknopf (14) etwa 5 Sekunden lang, um das Licht auszuschalten. Der LED-Bildschirm und das Licht schalten sich aus.

FUNKTIONEN & BEDIENUNG

CCT / HSI / FX-Steuerungsmodus

Drücken Sie kurz den CH/Mode-Knopf (15), um zwischen CCT-, HSI- und FX-Steuersmodus zu wechseln.

1. Drücken Sie im CCT-Modus kurz auf den CH/Mode-Knopf (15), um zwischen Dimmer und Farbtemperatur zu wechseln. Drehen Sie den Einstellungs-/Bluetooth-Knopf (16), um die Einstellungen für den Dimmer (0 bis 100) oder die Farbtemperatur (2700K bis 6500K) zu ändern.
2. Drücken Sie im HSI-Modus kurz auf den CH/Mode-Knopf (15), um zwischen Farbton, Sättigung oder Dimmer zu wechseln. Drehen Sie den Einstellungs-/Bluetooth-Knopf (16), um die Einstellungen für Farbton (0 bis 360), Sättigung (0 bis 100) oder Dimmer (0 bis 100) zu ändern.
3. Drücken Sie im FX-Modus kurz auf den CH/Mode-Knopf (15), um zwischen 20 verschiedenen Spezialeffekten, der Blitzgeschwindigkeit oder dem Dimmer zu wechseln. Drehen Sie den Einstell-/Bluetooth-Knopf (16), um den gewünschten Spezialeffekt auszuwählen (siehe "FX Control (Spezialeffekte)") oder um die Einstellungen für die Blitzgeschwindigkeit (1 bis 9) oder Dimmer (0 bis 100) zu ändern.
4. Drücken Sie den CH/Mode-Knopf (15) etwa 5 Sekunden lang, um zur Kanaleinstellung zu wechseln. Drehen Sie den Einstellungs-/Bluetooth-Knopf (16), um den gewünschten Kanal (01 bis 99) auszuwählen.

FX-Steuerung (Spezialeffekte)

Schweißen / Pulsieren / Lagerfeuer / Blitzschlag / Explosion / TV / Kerze / Defekte Glühbirne /

Atmen / Paparazzi / SOS / Flamme / Verblassen / Streifenwagen / Party / Feuerwerk / Disco /

Krankenwagen / Feuersirene / RGB-Schleife

Überhitzungsschutz / Lüfter

Diese Leuchte ist mit einem Überhitzungsschutz ausgestattet. Dazu ist ein automatischer Lüfter eingebaut, der von einem Wärmesensor gesteuert wird. Sobald eine kritische Temperatur erreicht ist, aktiviert das Gerät automatisch den Lüfter, um eine Überhitzung zu verhindern.

APP-STEUERUNG

Mit der kostenlosen App "Smart Life" können diese und andere Geräte über ein Smartgerät (z.B. Tablet-PC, Smartphone) gesteuert werden.

Gehen Sie folgendermaßen vor, um die Studioleuchte mit einem Smartgerät und der App zu verbinden.

1. Verwenden Sie den Link oder den QR-Code unten, um die "Smart Life"-App herunterzuladen.

Hinweis: Um die App nutzen zu können, müssen Sie sich mit einer gültigen E-Mail-Adresse registrieren, über die Sie einen Aktivierungscode erhalten. Geben Sie der App Zugriff auf Ihr lokales Netzwerk und die Daten Ihres Hauses sowie auf die Bluetooth-Funktion, um eine einwandfreie Funktion zu gewährleisten.

1. Schalten Sie das Studiolicht ein.
2. Drücken Sie den Einstellungs-/Bluetooth-Knopf (16) etwa 5 Sekunden lang, um die Bluetooth-Verbindung für die Studioleuchte zu aktivieren.
3. Aktivieren Sie Bluetooth auf Ihrem Smartgerät und starten Sie die App "Smart Life".
4. Wählen Sie in der App unter dem Abschnitt "Home" die Option [Gerät hinzufügen].
5. Wählen Sie die Studioleuchte aus der Liste der verfügbaren Geräte aus, um sie mit Ihrem Smartgerät und der App zu verbinden.

Sobald die Studioleuchte verbunden ist, können Sie das Gerät über die App steuern.

Hinweis: Wenn die Verbindung fehlgeschlagen ist, fügen Sie das gewünschte Gerät manuell über die App hinzu (wählen Sie eines aus "Manuell hinzufügen").

APP HERUNTERLADEN:

https://smartapp.tuya.com/smartlife

EINSTELLEN DES NEIGUNGSWINKELS

Halten Sie die LED-Leuchte fest und lösen Sie langsam die Feststellschraube für das Kippgelenk (8).2. 9.

Bringen Sie den Leuchtenkopf in die gewünschte Position und ziehen Sie die Feststellschraube (12) wieder handfest an.

MONTAGE AUF EINEM STATIV\* (OPTIONAL)

Lösen Sie die Befestigungsschraube (6) für den Stativanschluss (15) so weit, dass die Öffnung des Stativanschlusses frei liegt.2. 6.

Setzen Sie die LED-Leuchte mit der Öffnung auf den Spigot-Adapter* eines Stativs* und ziehen Sie die Befestigungsschraube (5) fest an.

FERNBEDIENUNG\* (optional)

Diese Leuchte kann mit der optional erhältlichen BRESSER 2.4G-Fernbedienung (Art. Nr. F004514) verbuinden werden, die eine Mehrfach-Lichtsteuerung für bis zu 99 Kanäle unterstützt. Bitte lesen Sie die Bedienungsanleitung der Fernbedienung, um mehr über den Anschluss und die Verwendung der Fernbedienung zu erfahren.

ZUBEHÖR\* ANBRINGEN (optional)

Diese LED-Leuchte verfügt auch über einen S-Bajonett-Anschluss (3), über den optionales Zubehör mit passendem S-Bajonett angeschlossen werden kann.

ENTSORGUNG

Entsorgen Sie die Verpackungsmaterialien sortenrein. Beachten Sie bitte bei der Entsorgung des Geräts die aktuellen gesetzlichen Bestimmungen. Informationen zur fachgerechten Entsorgung erhalten Sie bei den kommunalen Entsorgungsdienstleistern oder dem Umweltamt.

Entsorgen Sie Elektrogeräte nicht über den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EG für Elektro- und Elektronik-Altgeräte und deren Umsetzung

in nationales Recht, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

CE-KONFORMITÄTSERKLÄRUNG

CE Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der CE-Konformitätserklärung ist unter der folgenden

Internetadresse verfügbar:

www.bresser.de/download/BR-RGB/CE/F005105-F005106_CE.pdf

GARANTIE & SERVICE

Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf der Verpackung angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich.

Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.

www.bresser.de/warranty_terms

TECHNISCHE DATEN

Modell-Nr. BR-135RGB
Art.- Nr. F005105 / F005106**
Leistungsaufnahme 135W
Farbtemperatur 2700K-6500K ±200K
CRI ≥ 97
Dimmer 0% bis 100 %
Sättigung 0% bis 100 %
Kanäle bis zu 99 Kanäle im Parallelbetrieb
LED-Typ Leistungsstarke COB-LED (Chip on Board)
Spezialeffekte 20
Blitzgeschwindigkeit 1% bis 9 %
App-Steuerung über SmartLife App (kostenlos über Download-Link)
Fernbedienung über 2.4G-Funkfernbedienung* (Art. Nr. F004514)
Fernbedienungs-Reichweite bis zu 30m
Überhitzungsschutz ja
Lüfter	ja, automatische Kontrolle
DC-Eingangsleistung	DC19V 6,3A(über optionalen V-Mount-Akku*, siehe unten)
Batterie-Typ	wiederaufladbare V-Mount Lithium-Batterie*14,8V, ≥120W
Maße	121x121x158mm (ohne Lichthalterung)

*nicht im Lieferumfang enthalten / **2 Stk. F005105 im Set
