Produkttyp	Außenteil für Split-Klimagerät (Kombi-Außenteil)
Modell	KFO 09 H
Marke	Krone
Kühlleistung (Nenn)	2,5 kW
Heizleistung (Nenn)	2,7 kW
Energieeffizienzklasse Kühlen	A
Energieeffizienzklasse Heizen	A
Kältemittel	R410A
Kältemittel Grundmenge	1,16 kg
Abmessungen (H × B × T)	540 × 850 × 320 mm
Gewicht	38,0 kg
Spannungsversorgung	230 V / 1~ / 50 Hz
Elektrische Nennleistung Kühlen	0,9 kW
Elektrische Nennstromaufnahme Kühlen	3,8 A
Schalldruckpegel (max.)	32 dB(A)
Luftvolumenstrom (max.)	1500 m³/h
Schutzart	IPX4
Arbeitsbereich Kühlen	+7 °C bis +48 °C (mit Winterregelung -10 °C bis +48 °C)
Arbeitsbereich Heizen	-7 °C bis +25 °C
Kältemittelanschluss Einspritzleitung	1/4 Zoll (6,35 mm)
Kältemittelanschluss Saugleitung	1/2 Zoll (12,70 mm)
Maximale Leitungslänge	25 m
Maximaler Höhenunterschied	10 m
Wartung	Jährlicher Wartungsvertrag empfohlen; regelmäßige Reinigung der Lamellen
Sicherheitshinweise	Nur durch Fachpersonal installieren; Netz vor Reinigung trennen; Kältemittel nur flüssig nachfüllen
Ersatzteile	Kompressor, Ventilator, Kondensator, Absperrventile u.a. (siehe Ersatzteilliste)

Häufig gestellte Fragen - KFO 09 H Krone

Welche Innengeräte sind mit dem KFO 09 H kombinierbar?

Das Außenteil KFO 09 H ist mit folgenden Innengeräten kombinierbar: KFI 09 H (Kühlen/Heizen), PCE 13 C (nur Kühlen). Weitere Kombinationen entnehmen Sie bitte der Tabelle 'Kombinationen' in der Anleitung.

Wie wird das Gerät in Betrieb genommen?

Die Inbetriebnahme darf nur durch autorisiertes Fachpersonal erfolgen. Zuerst wird die Dichtigkeitskontrolle und Vakuumerzeugung durchgeführt. Anschließend werden die Absperrventile geöffnet und das Gerät über das Innengerät eingeschaltet. Ein Testlauf mit Überprüfung aller Funktionen ist erforderlich. Details siehe Kapitel 'Inbetriebnahme'.

Welches Kältemittel wird verwendet und wie wird es nachgefüllt?

Das Gerät verwendet R410A als Kältemittel. Die Grundfüllung beträgt 1,16 kg. Bei Leitungslängen über 5 m müssen pro Meter 25 g Kältemittel zusätzlich in flüssiger Form zugegeben werden (siehe Tabelle 'Kältemittel hinzufügen').

Wie reinige ich das Außenteil?

Vor der Reinigung die Spannungsversorgung unterbrechen. Die Lamellen und das Gehäuse mit einem feuchten Tuch abwischen, keinen Wasserstrahl verwenden. Keine scharfen oder lösungsmittelhaltigen Reiniger benutzen. Bei starker Verschmutzung geeignete Reinigungsmittel einsetzen.

Welche Wartungsintervalle sind empfohlen?

Ein jährlicher Wartungsvertrag mit einer Fachfirma wird empfohlen. Monatlich sollten Spannung, Strom und Funktion von Kompressor und Ventilator überprüft werden. Halbjährlich: Verschmutzung des Verflüssigers und Kältemittelfüllmenge kontrollieren. Jährlich: Kondensatablauf, Isolation und bewegliche Teile prüfen.

Was tun, wenn das Gerät nicht startet?

Mögliche Ursachen: Stromausfall, defekte Sicherung, Hauptschalter aus, oder Wartezeit nach Neustart zu kurz. Überprüfen Sie die Spannungsversorgung und schalten Sie ggf. den Hauptschalter ein. Bei anhaltender Störung wenden Sie sich an einen Fachbetrieb.

Wie wird die Dichtigkeitskontrolle durchgeführt?

Nach dem Anschließen der Kältemittelleitungen werden die Verbindungen mit getrocknetem Stickstoff beaufschlagt und mit Lecksuchspray besprüht. Bei Blasenbildung ist die Verbindung undicht und muss nachgearbeitet werden. Anschließend wird ein Vakuum von mind. 20 mbar erzeugt.

Welche Sicherheitsabstände müssen eingehalten werden?

Folgende Mindestfreiräume sind erforderlich (siehe Tabelle): A = 100 mm (Luftaustritt), B = 700 mm (Luftzufuhr), C = 400 mm, D = 100 mm, E = 200 mm. Bei Modellen KFO 13H und größer teilweise abweichende Maße.

Kann das Gerät im Innenbereich aufgestellt werden?

Ja, die Aufstellung im Gebäudeinneren ist möglich, sofern eine ausreichende Wärmeabfuhr gewährleistet ist. Ein zusätzlicher Ventilator mit gleichem Luftvolumenstrom muss installiert werden, um die Abwärme abzuführen. Die Luftzufuhr von außen muss kontinuierlich erfolgen.

Was bedeuten die Fehlermeldungen und wie behebe ich sie?

Häufige Störungen: Gerät läuft nicht an (Stromausfall, defekte Sicherung), verminderte Kühlleistung (blockierte Luftöffnungen, erhöhte Wärmelast), Vereisung (Kältemittelmangel). Prüfen Sie die möglichen Ursachen gemäß Tabelle 'Störungsbeseitigung'. Bei nicht behebbaren Störungen Fachbetrieb benachrichtigen.

BEDIENUNGSANLEITUNG KFO 09 H Krone

Kombi - Außenteile mit Kältemittel R410A

Bedienung · Technik · Ersatzteile

Sicherheitshinweise	4
Umweltschutz und Recycling	4
Gewährleistung	4
Transport und Verpackung	5
Gerätebeschreibung	5
Kombinationen	6
Bedienung	7
Außerbetriebnahme	7
Pfl ege und Wartung	7
Störungsbeseitigung und Kundendienst	8
Montageanweisung für das Fachpersonal	9-11
Installation	11-12
Dichtigkeitskontrolle	13
Kondensatanschluß	13
Elektrischer Anschluß	13-14

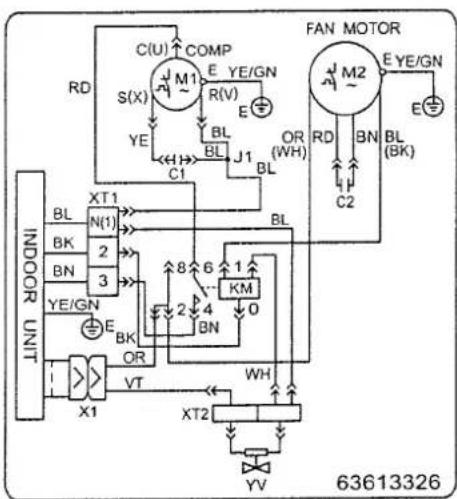

Elektrische Schaltpläne	15
Vor der Inbetriebnahme	15
Kältemittel hinzufügen	16
Inbetriebnahme	16-17
Geräteabmessungen	18
Technische Daten	18
Gerätedarstellung	19
Ersatzteilliste	19

Vor Inbetriebnahme / Verwendung der Geräte ist diese Betriebsanleitung sorgfältig zu lesen!

Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.

Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!

Sicherheitshinweise

Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Betriebsanleitung aufmerksam durch. Sie enthält nützliche Tips, Hinweise sowie Warnhinweise zur Gefahrenabwendung von Personen und Sachgütern. Die Mißachtung der Anleitung kann zu einer Gefährdung von Personen, der Umwelt und der Anlage und somit zum Verlust möglicher Ansprüche führen.

■ Bewahren Sie diese Betriebsanleitung sowie das Kältemittelblatt in der Nähe der Geräte auf.
■ Die Aufstellung und Installation der Geräte und Komponenten darf nur durch Fachpersonal erfolgen.
Aufstellung, Anschluß und Betrieb der Geräte und Komponenten müssen innerhalb der Einsatz- und Betriebsbedingungen gemäß der Anleitung erfolgen und den geltenden regionalen Vorschriften entsprechen.
■ Die Geräte zum mobilen Einsatz sind auf geeigneten Untergründen betriebssicher und senkrecht aufzustellen. Geräte für den stationären Betrieb sind nur in fest installiertem Zustand zu betreiben.
■ Umbau oder Veränderung der von KRONE gelieferten Geräte oder Komponenten sind nicht zulässig und können Fehlfunktionen verursachen.
■ Die Geräte und Komponenten dürfen nicht in Bereichen mit erhöhter Beschädigungsgefahr betrieben werden. Die Mindestfreiräume sind einzuhalten.
■ Die elektrische Spannungsversorgung ist auf die Anforderungen der Geräte anzupassen.

■ Die Betriebssicherheit der Geräte und Komponenten ist nur bei bestimmungsgemäßer Verwendung und im komplett montiertem Zustand gewährleistet. Sicherheitseinrichtungen dürfen nicht verändert oder überbrückt werden.
■ Die Bedienung von Geräten oder Komponenten mit augenfälligen Mängeln oder Beschädigungen ist zu unterlassen.
Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei von fremden Gegenständen, Flüssigkeiten oder Gasen sein.
■ Die Geräte und Komponenten erfordern einen ausreichenden Sicherheitsabstand zu entzündlichen, explosiven, brennbaren, aggressiven und verschmutzten Bereichen oder Atmosphären.
■ Bei der Berührung bestimmter Geräteteile oder Komponenten kann es zu Verbrennungen oder Verletzungen kommen.
■ Installation, Reparaturen und Wartungen dürfen ausschließlich von autorisiertem Fachpersonal, Sichtkontrollen und Reinigungen können vom Betreiber im spannungslosen Zustand durchgeführt werden.
Bei der Installation, Reparatur, Wartung oder Reinigung der Geräte sind durch geeignete Maßnahmen Vorkehrungen zu treffen, um von dem Gerät ausgehende Gefahren für Personen auszuschließen.
■ Die Geräte oder Komponenten sind keiner mechanischen Belastung, extremer Feuchtigkeit und direkten Sonneneinstrahlung auszusetzen.

Umweltschutz und Recycling

Entsorgung der Verpackung

Alle Produkte werden für den Transport sorgfältig in umweltfreundlichen Materialien verpackt. Leisten Sie einen wertvollen Beitrag zur Abfallverminderung und Erhaltung von Rohstoff en und entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden Sammelstellen.

Entsorgung der Altgeräte

Die Gerätefertigung unterliegt einer ständigen Qualitätskontrolle. Es werden ausschließlich hochwertige Materialien verarbeitet, die zum größten Teil recyclebar sind. Tragen auch Sie zum Umweltschutz bei, indem Sie sicherstellen, dass Ihr Altgerät nur auf umweltverträgliche Weise nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wiederverwertung oder Sammelstellen entsorgt wird.

Gewährleistung

Voraussetzungen für eventuelle Gewährleistungsansprüche ist, dass der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde“ sowie das Inbetriebnahmeprotokoll vollständig ausgefüllt an die KRONE GmbH zurückgesandt hat.

Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Vertragspartnern Sondereinbarungen getroffen werden. Infolge dessen wenden Sie sich bitte erst an Ihren direkten Vertragspartner.

Transport und Verpackung

Die Geräte werden in einer stabilen Transportverpackung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Vertragspartner.

Für spätere Reklamationen kann keine Gewährleistung übernommen werden.

Gerätebeschreibung

Das Außenteil der Kombi-Raumklimageräte in Splitausführung dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum entnommenen Wärme an die Außenluft.

Bei Geräten zum Kühlen und Heizen kann während des Heizbetriebes im zu beheizenden Raum am Innengerät die vom Außenteil aufgenommene Wärme abgegeben werden. Das Gerät ist im Außenbereich oder unter Beachtung bestimmter Erfordernisse in Innenbereichen montierbar.

Das Außenteil besteht aus einem Kältekreis mit Kompressor, Lamellenverfl üssiger, Verfl üssigerventilator, Umkehrventil und Drosselorgan.

Kombinierbar ist das Außenteil mit KRONE Innengeräten entsprechender Kühlleistung (Siehe Tabellen „Kombinationen“). Die Ansteuerung des Außenteiles erfolgt über die Regelung des Innengerätes.

Als Zubehör sind Winter- regelungen, Bodenkonsolen, Wand- konsolen und Kältemittelleitungen erhältlich.

Schema Kältekreis

Systemaufbau
Innenbereich

Die Verbindung zwischen Innengerät und Außenteil wird mit Kältemittelleitungen hergestellt.

Kombinationen

Kühlen / Heizen

KFO 09 H KFO 13 H KFO 18 H KFO 24 H KFO 24 B3

KFI 09 H

•

KFI 13 H

•

KFI 18 H

•

KFI 24 H

•

•

MFIX 12 H

•

MFIX 12 H

•

MFIX 18 H

•

MFIX 24 H

•

•

PCE 13 C

PCE 13 C

•

PCE 18 C

•

PCE 24 C

•

•

Bedienung

Die Bedienung des Außenteiles erfolgt über die Regelung des angeschlossenen Innengerätes.

Aus diesem Grund muß das Kapitel „Bedienung“ der Betriebsanleitung des Innengerätes Beachtung fi nden.

Außerbetriebnahme

Befristete

Außerbetriebnahme

1. Nehmen Sie die Anlage mittels der Fernbedienung außer Betrieb.
2. Schalten Sie die Spannungsversorgung des Gerätes ab.
3. Kontrollieren Sie das Gerät auf sichtbare Beschädigungen und Reinigen Sie es wie im Kapitel „Pfl ege und Wartung“ beschrieben.
4. Decken Sie das Gerät möglichst mit einer Kunststoff -Folie ab, um es vor Witterungseinfl üssen zu schützen.

Unbefristete

Außerbetriebnahme

Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wiederverwertung oder Sammelstellen, durchzuführen.

Die Firma KRONE Vertriebs GmbH oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe.

Pfl ege und Wartung

Die regelmäßige Pfl ege und Beachtung einiger Grundvoraussetzungen gewährleisten einen störungsfreien Betrieb und eine lange Lebensdauer des Gerätes.

⚠️ ACHTUNG

Vor allen Arbeiten an den Geräten muß die Spannungsversorgung unterbrochen werden und gegen Wiedereinschalten gesichert sein!

Pflege

■ Halten Sie das Gerät frei von Verschmutzung, Bewuchs und sonstigen Ablagerungen.
■ Reinigen Sie die Geräte mit einem angefeuchteten Tuch. Setzen Sie keinen Wasserstrahl ein.
Benutzen Sie keine scharfen, schabenden oder lösungsmittelhaltigen Reiniger.

■ Verwenden Sie auch bei extremer Verschmutzung nur geeignete Reinigungsmittel.
■ Kontrollieren Sie ggf. den Verschmutzungsgrad der Lamellen des Gerätes.
Decken Sie das Gerät mit einer Kunststoff olie ab, um den Eintritt von Schmutz in das Gerät zu verhindern.

Wartung

Wir empfehlen einen Wartungsvertrag mit jährlichem Wartungsintervall mit einer entsprechenden Fachfi rma abzuschließen.

TIP

So gewährleisten Sie jederzeit die Betriebssicherheit der Anlage!

Art der ArbeitKontrolle / Wartung / Inspektion	Inbetriebnahme	Monatlich	Halbjährlich	Jährlich
Allgemein	•			•
Spannung und Strom überprüfen	•			•
Funktion Kompressor überprüfen	•			•
Funktion Ventilator überprüfen	•			•
Verschmutzung Verfl üssiger	•	•
Kältemittelfüllmenge kontrollieren	•		•
Kondensatablauf kontrollieren	•		•
Isolation kontrollieren	•			•
Bewegliche Teile überprüfen	•			•

Störungsbeseitigung und Kundendienst

Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel "Störungsbeseitigung und Kundendienst" in beiden Bedienungsanleitungen zu beachten. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.

Funktionelle Störung

Störung mögliche Ursache überprüfen Abhilfe
Das Gerät läuft nicht an oder schaltet sich selbstständig ab	Stromausfall, Unterspannung	Arbeiten alle elektrischen Betriebsmittel?	Spannung überprüfen und gegebenenfalls auf Wiedereinschalten warten
	Netzsicherung defekt Hauptschalter ausgeschaltet	Sind alle Lichtstromkreise funktionstüchtig?	Netzsicherung austauschen Hauptschalter einschalten
	Netzzuleitung beschädigt	Arbeiten alle elektrischen Betriebsmittel?	Instandsetzung durch einen Fachbetrieb
	Wartezeit nach dem Einschalten zu kurz	Erfolgte ein Neustart nach ca. 5 Minuten?	Längere Wartezeit einplanen
	Einsatz-Temperaturbereich unter- bzw. überschritten	Arbeiten die Ventilatoren der Geräte noch?	Temperaturbereiche beachten
	Zeitweise Über- bzw. Unterspannung	Prüfen durch einen Fachbetrieb	Aus- und Wiedereinschalten der Anlage
	Abschaltkontakt der externen Kondensatpumpe geöff net	Ist die externe Kondensatpumpe des Innengerätes auf "Störung"?	Ablauf der Kondensatpumpe reinigenPumpe austauschen lassen
Das Gerät arbeitet mit verminderter bzw. ohne Kühl- oder Heizleistung	Lufteintritts und/oder Luft-austrittsöff nung sind durch Fremdkörper blockiert	Fremdkörper im Lufteintritts- und Luftaustrittsbereich?	Reinigen der Lamellen Luftwiderstand reduzieren
	Wärme- bzw. Windlast wurde erhöht	Gibt es eine bauliche / anwendungsmäßige Veränderung?	Abstellen der Wärme/Windlasten durch entsprechende Maßnahmen
	Keine Wärmeabgabe möglich	Arbeitet der Ventilator des Außenteiles?	Ventilator / Winterregelung prüfen
	Undichtigkeit im Kältekreis	Ist eine starke Reifbildung am großen Absperrventil sichtbar?	Instandsetzung durch einen Fachbetrieb
Die Saugleitung und / oder der Flüssigkeitsabscheider des Kompressors vereist	Wärmelast wurde erhöht	Arbeitet das Außenteil im Dauerbetrieb?	Wärmelast reduzieren Ggf. zusätzliches Gerät installieren / Vereiste Bauteile isolieren

Montageanweisung für das Fachpersonal

Wichtige Hinweise vor der Installation

Zur Installation der Gesamtanlage sind die Betriebsanleitungen des Innengerätes und des Außenteiles zu beachten.
■ Bringen Sie das Gerät in der Originalverpackung so nah wie möglich an den Montageort. Sie vermeiden so Transportschäden.
■ Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit und das Gerät auf sichtbare Transportschäden. Melden Sie eventuelle Mängel umgehend Ihrem Vertragspartner und der Spedition.
■ Heben Sie das Gerät an den Ecken und nicht an den Kältemittel- oder Kondensatanschlüssen an.
■ Die Kältemittelleitungen (Einspritz- und Saugleitung), Ventile und die Verbindungen sind dampfdiff usionsdicht zu isolieren. Gegebenenfalls ist auch die Kondensatleitung zu isolieren. Bei Dauerbetrieb des Gerätes ist die Saugleitung und der Flüssigkeitsabscheider im Außenteil zu isolieren.
Wählen Sie einen Montageort, der einen freien Lufteintritt und -austritt gewährleistet. (Siehe Abschnitt „Mindestfreiräume“.)
- Installieren Sie das Gerät nicht in unmittelbarer Nähe von Geräten mit intensiver Wärmestrahlung. Die Montage in der Nähe von Wärmestrahlungen reduziert die Geräteleistung.

• Öff nen Sie die Absperrventile der Kältemittelleitungen erst nach Beendigung der kompletten Installation.
  Schotten Sie off ene Kältemittelleitungen gegen den Eintritt von Feuchtigkeit durch geeignete Kappen, bzw. Klebebänder ab und knicken oder drücken Sie nie die Kältemittelleitungen ein.
  ■ Vermeiden Sie unnötige Biegungen. Sie minimieren so den Druckverlust in den Kältemittelleitungen und gewährleisten den freien Rückfl uß des Kompressoröls.
  ■ Treff en Sie besondere Vorkehrungen bezüglich der Ölrückführung, wenn das Außenteil oberhalb des Innengerätes angeordnet ist.
• Überschreitet die einfache Länge der Kältemittelleitung 5 Meter, ist Kältemittel hinzuzufügen.
  ■ Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Überwurfmuttern der Kältemittelleitungen und entfernen diese erst kurz vor dem Verbinden mit den Kältemittelleitungen.
  ■ Führen Sie alle elektrischen Anschlüsse nach den gültigen DIN- und VDE Bestimmungen durch.
  Befestigen Sie elektrische Leitungen stets ordnungsgemäß in den Elektroklemmen. Es könnte sonst zu Bränden kommen.

Wanddurchbrüche

Es muß ein Wanddurchbruch von mind. 70 mm Durchmesser und 10 mm Gefälle von Innen nach Außen je Innengerät erstellt werden.
Wir empfehlen, das Loch Innen auszupolstern oder z. B. mit einem PVC-Rohr auszukleiden, um Beschädigungen an den Leitungen zu vermeiden (Bild1).
Nach erfolgter Montage ist der Wanddurchbruch bauseitig mit geeigneter Dichtmasse zu verschließen. Verwenden Sie keine zement- oder kalkhaltigen Stoff e!

1 Leitungen im Wanddurchbruch

Montagematerial

Das Außenteil wird mittels 4 Schrauben über eine Wandhalterung an der Wand oder über eine Bodenkonsole auf dem Boden befestigt.

HINWEIS

Verwenden Sie nur für den Anwendungsfall zulässige Befestigungsmaterialien.

Wahl des Installationsortes

Das Außenteil ist für eine waagerechte Standmontage im Außenbereich konzipiert. Der Aufstellungsort des Gerätes muß waagerecht, eben und fest sein. Zusätzlich ist das Gerät gegen Umkippen zu sichern.

Das Außenteil kann sowohl außerhalb, als auch innerhalb eines Gebäudes aufgestellt werden. Bei der Außenmontage beachten Sie bitte die folgenden Hinweise zum Schutz des Gerätes vor Witterungseinfl üssen.

Regen

Das Gerät sollte bei Boden- oder Dachaufstellung mit mind. 10 cm Bodenfreiheit zu montieren. Bei Geräten zum Kühlen und Heizen vergrößert eine erhöhte Aufstellung die erzeugte Heizleistung. Eine Bodenkonsole ist als Zubehör erhältlich.

Sonne

Der Verfl üssiger des Außenteiles ist ein wärmeabgebendes Bauteil.

Sonneneinstrahlung erhöht zusätzlich die Temperatur der Lamellen und reduziert somit die Wärmeabgabe des Verfl üssigers.

Das Außenteil sollte möglichst an der Nordseite des betreff enden Gebäudes aufgestellt werden.

Bauseitig sollte bei Bedarf eine Beschattung eingerichtet werden. Dies kann durch eine kleine Bedachung erfolgen. Der austretende Warmluftstrom darf durch die Maßnahmen jedoch nicht beeinfl usst werden.

Wind

Wird das Gerät vorwiegend in windigen Gegenden installiert, ist darauf zu achten, dass der austretende Warmluftstrom mit der Hauptwindrichtung abgetragen wird. Ist dies nicht möglich, sehen Sie bauseitig eventuell einen Windschutz vor (Bild 2). Achten Sie darauf, dass der Windschutz die Luftzufuhr des Gerätes nicht beeinträchtigt.

Schnee

In Gebieten mit starkem Schneefall sollten Sie für das Gerät eine Montage an der Wand vorsehen. Die Montage sollte dann mind. 20 cm über der zu erwartenden Schneehöhe erfolgen, um das Eindringen von Schnee in das Außenteil zu verhindern (Bild 3). Eine Wandkonsole ist als Zubehör erhältlich.

Aufstellung im Gebäudeinneren

Sorgen Sie für eine ausreichende Wärmeabfuhr, wenn das Außenteil im Keller, auf dem Dachboden, in Nebenräumen oder Hallen aufgestellt wird (Bild 4).
- Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des im Raum aufzustellenden Außenteiles verfügt und der eventuelle zusätzliche Druckverluste durch Luftkanäle kompensieren kann (Bild 4).

Gewährleisten Sie eine kontinuierlich ungehinderte Luftzufuhr von außen, möglichst durch gegenüberliegende, ausreichend große Luftöff nungen.
■ Halten Sie die statischen und sonstige bautechnische Vorschriften und Bedingungen bezüglich des Gebäudes ein und sehen Sie ggf. eine Schalldämmung vor.

Mindestfreiräume

In der folgenden Abbildung sind die Mindestfreiräume für einen störungsfreien Betrieb der Geräte angegeben.

Diese Schutzzonen dienen zum ungehinderten Luftein- und -austritt, um ausreichenden Platz für Wartung und Reparaturen zu gewährleisten und zum Schutz des Gerätes vor Beschädigungen.

	KFO 09 H KFO 13 H KFO 18 H KFO 24 H KFO 24 B3
A 100 mm 150 mm
B 700 mm 900 mm
C 400 mm
D 100 mm 150 mm
E 200 mm 400 mm 600 mm

Ölrückführungsmaßnahmen

Wird das Außenteil auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrückführungsmaßnahmen zu treff en. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 2,5 steigende Meter zu installieren ist.

Installation

HINWEIS

Die Installation darf nur durch autorisiertes Fachpersonal vorgenommen werden.

Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Innengerät und Außenteil.

1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten“ des Außenteiles.
2. Installieren Sie das Innengerät und schließen Sie die Kältemittelleitung entsprechend der Bedienungsanleitung des Innengerätes an.
3. Beachten Sie bei der Montage die Biegeradien der Kältemittelleitungen und biegen Sie nie eine Stelle des Rohres zweimal. Versprödung und Rißgefahr können die Folge sein.
4. Verwenden Sie zum Biegen der Kupferrohre die entsprechenden Biegewerkzeuge um ein Abknicken der Rohre zu verhindern.
5. Verlegen Sie die Kältemittel- leitungen vom Innengerät zum Außenteil. Achten Sie auf eine ausrei- chende Befestigung und treff en Sie ggf. Maßnahmen zur Ölrückführung!
6. Installieren Sie das Außenteil mit der Wand- bzw. Boden-konsole an statisch zulässige Gebäudeteile. Installationsanweisungen der Konsolen beachten.

7. Stellen Sie sicher, daß kein Körperschall auf Teile des Gebäudes übertragen wird. Körperschallübertragungen werden durch Schwingungs-dämpfer reduziert!

8. Entfernen Sie die werksseitigen Schutzkappen sowie die Überwurfmuttern der Absperrventilanschlüsse und verwenden diese zur weiteren Montage.

9. Vergewissern Sie sich, bevor Sie die Kältemittelleitungen aufbördeln, daß die Überwurfmutter auf dem Rohr vorhanden ist.
10. Bearbeiten Sie die verlegten Kältemittelleitungen (Bild 5 und 6).
11. Überprüfen Sie, ob der Bördel eine korrekte Form aufweist (Bild 7).
12. Nehmen Sie zunächst die Verbindung der Kältemittelleitungen mit den Absperrventilen per Hand vor, um einen richtigen Sitz zu gewährleisten.

5 Entgraten der Kältemittelleitung

6 Bördeln der Kältemittelleitung

1. Befestigen Sie nun endgültig die Verschraubungen mit 2 Maulschlüsseln geeigneter Schlüsselweite. Halten Sie während des Schraubens auf jeden Fall mit einem Maulschlüssel gegen (Bild 8).
2. Versehen Sie die beiden installierten Kältemittelleitungen, einschließlich der Verbinder, mit einer entsprechenden Wärmedämmung.
3. Verwenden Sie nur für den Temperaturbereich einsetzbare und diff usionsdichte Isolationsschläuche.

HINWEIS

Es dürfen nur Werkzeuge zur Verwendung kommen, die für den Einsatz im Kältebereich zugelassen sind. Rohrabschneider, Entgrater, Biegezangen und Bördelwerkzeug.

7 Korrekte Bördelform

8 Verschraubungen anziehen

1. Maulschlüssel

Anzugs-drehmoment:

¹ 4" 15-20 Nm
³ 8" 32-40 Nm
¹2 " 50-60 Nm
⁵8 " 65-75 Nm
³₄ " 95-105 Nm

Zusätzliche Hinweise zur Installation

Bei der Kombination des Außenteiles mit einigen Innengeräten kann der Anschluß der Kältemittelleitungen diff erieren. Montieren Sie dann die im Lieferumfang des Innengerätes befi ndlichen Reduzier- bzw. Erweiterungsverschraubungen an das Innengerät.
Ist die einfache Länge der Verbindungsleitung länger als 5 m, so ist bei der Erstinbetriebnahme der Anlage Kältemittel hinzuzufügen (Siehe Kapitel „Kältemittel hinzufügen“).

Dichtigkeitskontrolle

Sind alle Verbindungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schraderventilanschlüssen angeschlossen, sofern vorhanden:

rot = kleines Ventil = Einspritzdruck. blau = großes Ventil = Saugdruck .

Nach erfolgtem Anschluß wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt.

Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt. Ziehen Sie dann die Verschraubung fester an oder erstellen Sie ggf. eine neue Bördelung.

Nach erfolgreicher Dichtigkeitsprüfung wird der Überdruck aus den Kältemittelleitungen entfernt und eine Vakuumpumpe mit einem absoluten Endpartialdruck von min. 10 mbar in Betrieb gesetzt, um einen luftleeren Raum in den Leitungen zu schaff en. Zusätzlich wird so vorhandene Feuchtigkeit aus den Leitungen entfernt.

⚠️ ACHTUNG

Es muß ein Vakuum von min. 20 mbar abs. erzeugt werden!

Die Dauer der Vakuumerzeugung richtet sich nach dem Rohrleitungsvolumen des Innengerätes und der Länge der Kältemittelleitungen, der Vorgang beträgt jedoch mindestens 60 Minuten.

Sind Fremdgase und Feuchtigkeit vollständig aus dem System entfernt worden, werden die Ventile der Manometerstation geschlossen und die Ventile des Außenteiles, wie in Kapitel „Inbetriebnahme“ beschrieben, geöff net.

Kondensatanschluß

Auf Grund der Taupunktunterschreitung am Register kommt es während des Heizbetriebes zur Kondensatbildung.

Die untere Gehäuseverkleidung des Außenteiles ist als Auff angwanne ausgebildet. Hier ist der im Lieferumfang befi ndliche Kondensatanschluß einzusetzen.

■ Die bauseitige Kondensatleitung ist mit einem Gefälle von min. 2 % zu verlegen. Gegebenenfalls sehen Sie eine dampfdiff usionsdichte Isolation vor.

Bei einem Gerätebetrieb unter 0 ° C Außentemperatur ist auf eine frostsichere Verlegung der Kondensatleitung zu achten. Ebenfalls ist die untere Gehäuseverkleidung bauseitig frostfrei zu halten, um ein permanentes Ablaufen des Kondensates zu gewährleisten. Ggf. ist eine Rohrbegleitheizung vorzusehen.

Nach erfolgter Verlegung muß der freie Ablauf des Kondensats überprüft und eine permanente Dichtheit sichergestellt werden.

⚠️ ACHTUNG

Sämtliche elektrische Steck- und Klemmverbindungen sind auf ihren festen Sitz und dauerhaften Kontakt zu kontrollieren und ggf. nachzuziehen.

Elektrischer Anschluß

Es muß eine Spannungsversorgung als Netzzuleitung zum Außenteil, sowie eine sechsadrige Steuerleitung vom Außenteil zum Innengerät verlegt werden.

Wir empfehlen für die Steuerleitungen eine abgeschirmte Leitung mit einen Querschnitt von mindestens 1.5 mm ² zu verwenden.

⚠️ ACHTUNG

Sämtliche elektrische Installationen sind von Fachunternehmen auszuführen. Die Montage der Elektroanschlüsse hat spannungsfrei zu erfolgen.

Anschluß des Außenteils

Bevor Sie mit dem Anschluß beginnen, beachten Sie die folgenden Hinweise:

Der Anschlußkasten ist bauseitig in der Nähe des Außenteiles zu installieren.
Wir empfehlen, einen Haupt- bzw. Reparaturschalter einzusetzen.

■ Die Spannungsversorgung des Innengeräts erfolgt über die Verbindungsleitung vom Außenteil.

■ Die elektrische Absicherung der Anlage erfolgt laut den technischen Daten.

Wird das Außenteil auf einem Dach montiert, so ist sicherzu- stellen, dass es vor Blitzschlägen geschützt wird.

HINWEIS

Bei einigen Innengeräten sind zusätzliche Sensorleitungen bzw. Steuerleitungen, erforderlich.

Zum Anschluß der Leitung gehen Sie folgendermaßen vor:

1. Demontieren Sie den Gerätedeckel.
2. Entfernen Sie die sich beim Anschluß befi ndliche Seitenwand.

3. Wählen Sie den Querschnitt der Anschlußleitung gemäß den Vorschriften aus.

4. Führen Sie die beiden Leitungen durch die Kantenschutzringe des feststehenden Anschlußbleches.

5. Klemmen Sie die Leitungen gemäß des Anschluß- schemas an.
6. Verankern Sie die Leitung in der Zugentlastung und bauen Sie das Gerät wieder zusammen.

Anschluß des Außenteils

Elektrische Schaltpläne

KFO 24 B3

Elektrische Schaltpläne

KFO 09/13 H

KFO 18 H

KFO 24 H

Vor der Inbetriebnahme

Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und ein Vakuum zu erzeugen.

Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf müssen die folgenden Kontrollen durchgeführt und im Inbetriebnahmeprotokoll dokumentiert werden:

■ Prüfung aller Kältemittelleitungen und -ventile mit Lecksuchspray oder Seifenwasser auf Dichtigkeit und auf versehentliches Vertauschen von Saug- und Einspritzleitung, bei Stillstand des Gerätes.
■ Prüfung der Kältemittelleitungen und der Dämmung auf Beschädigungen.
■ Prüfung der elektrischen Verbindung zwischen Innengerät und Außenteil auf richtige Polarität.
■ Prüfung aller Befestigungen, Aufhängungen etc. auf ordnungsgemäßen Halt und korrektes Niveau.

Kältemittel hinzufügen

⚠️ ACHTUNG

Beachten Sie, dass das verwendete Kältemittel immer in fl üssiger Form aufgefüllt wird!

⚠️ ACHTUNG

Während des Umgangs mit Kältemittel ist entsprechende Schutzkleidung zu tragen.

HINWEIS

Die Kältemittelfüllmenge muß anhand der Überhitzung überprüft werden

Inbetriebnahme

HINWEIS

Die Inbetriebnahme ist nur durch speziell geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu dokumentieren.

Zur Inbetriebnahme der Gesamtanlage sind die Betriebsanleitungen des Innengerätes und des Außenteiles zu beachten.

Das Gerät besitzt eine Kältemittelgrundfüllung. Diese Grundfüllung ist je nach Kombination mit dem Innengerät zu erweitern.

Entsprechend der folgenden Tabelle ergeben sich die neuen, erweiterten Kältemittel-Grundmengen:

Kühlen / Heizen

	KFO 09 H KFO 13H KFO 18 H KFO 24 H KFO 24 B3
KFI 09 H	+0 g ---
KFI 13 H	- + 0 g ---
KFI 18 H	--- + 0 g --
KFI 24 H	--- + 0 g -
PCE 13 C	+200 g ---
PCE 13 C	- + 200 g ---
PCE 18 C	--- + 200 g --
PCE 24 C	--- + 200 g -
PCE 24 C	-	-	-	-	+250 g
MFIX 12 H	- + 150 g ---
MFIX 18 H	--- + 150 g --
MFIX 24 H	--- + 150 g -

Darüber hinaus sind bei Kältemittelleitungslängen von über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entsprechend der nachstehenden Tabelle, zu ergänzen:

	KFO 09 H	KFO 09 H KFO	18 H KFO 24 H		KFO 24 B3
Einfache Leitungslänge	Zusätzliche Füllmenge
Bis einschließlich 5 m	0 g/m	0 g/m	0 g/m	0 g/m	0 g/m
5 m bis max. 25 m	25 g/m	25 g/m	25 g/m	45 g/m	45 g/m

Nachdem alle Bauteile angeschlossen und geprüft wurden, kann die Anlage in Betrieb genommen werden.

Zur Sicherstellung der ordnungsgemäßen Funktionen ist vor der Übergabe an den Betreiber eine Funktionskontrolle durchzuführen, um eventuelle Unregelmäßigkeiten während des Gerätebetriebes zu erkennen.

Diese Kontrolle ist abhängig von dem montierten Innengerät. In der Bedienungsanleitung des in Betrieb zu nehmenden Innengerätes sind die Verfahrensweisen dokumentiert.

Funktionskontrolle und Testlauf

Prüfung der folgenden Punkte:

■ Dichtigkeit der Kältemittelleitungen.

■ Gleichmäßiger Lauf von Kompressor und Ventilator.

■ Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil im Kühlbetrieb.

■ Funktionsprüfung des Innengerätes und aller Programmabläufe.
■ Kontrolle der Oberfl ächen-temperatur der Saugleitung und Ermittlung der Verdampferüberhitzung. Halten Sie zur Temperaturmessung das Thermometer an die Saugleitung und subtrahieren Sie von der gemessenen Temperatur die am Manometer abgelesene Siedepunkt-temperatur.
■ Dokumentation der gemessenen Temperaturen im Inbetriebnahmeprotokoll.

Funktionstest des Betriebsmodus Kühlen

1. Nehmen Sie die Verschlußkappen von den Ventilen.
2. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öff nen, bis das Manometer einen Druck von ca. 2 bar anzeigt.

3. Überprüfen Sie die Dichtigkeit aller erstellten Verbindungen mit Lecksuchspray und geeigneten Lecksuchgeräten. Haben Sie keine Leckagen festgestellt, öff nen Sie die Absperrventile durch Drehen, entgegen dem Uhrzeigersinn, mit einem Sechskantschlüssel bis zum Anschlag. Sind Undichtigkeiten festgestellt worden ist das Kältemittel abzusaugen und die fehlerhafte Verbindung neu zu erstellen. Eine erneute Vakuumerstellung und Trocknung ist zwingend erforderlich!

4. Schalten Sie den bauseitigen Hauptschalter bzw. die Sicherung ein.

5. Stellen Sie die Solltemperatur am Innengerät mittels der Fernbedienung auf einen niedrigeren Wert als die vorhandene Raumtemperatur ein.
6. Schalten Sie das Innengerät in den Kühlmodus.

HINWEIS

Bedingt durch die Einschalt-verzögerung läuft der Kompressor erst einige Minuten später an.

1. Prüfen Sie während des Testlaufes alle Regel-, Steuer- und Sicherheitseinrichtungen auf Funktion und korrekte Einstellung.
2. Überprüfen Sie die Gerätesteuerung des Innengerätes anhand der in der Bedienungsanleitung beschriebenen Funktionen. Timer, Temperatureinstellungen und alle Modus-Einstellungen.
3. Messen Sie die Überhitzung, Außen-, Innen-, Austritts- und Verdampfungstemperaturen und tragen Sie die Meßdaten in das Inbetriebnahmeprotokoll ein.
4. Entfernen Sie das Manometer.

Abschließende Maßnahmen

■ Stellen Sie die Solltemperatur mittels der Fernbedienung auf den gewünschten Wert ein.
■ Montieren Sie alle demontierten Teile.
■ Weisen Sie den Betreiber in die Anlage ein.

HINWEIS

Überprüfen Sie die Dichtigkeit der Absperrventile und Ventilkappen nach jedem Eingriff in den Kältekreis. Verwenden Sie ggf. entsprechendes Dichtungsmaterial.

Funktionstest des Betriebsmodus Heizen

1. Schalten Sie die Spannungsversorgung ein.
2. Schalten Sie das Gerät über die Fernbedienung ein und wählen Sie den Heizmodus, maximale Ventilatordrehzahl und höchste Solltemperatur.
3. Messen Sie alle erforderlichen Werte, tragen diese in das Inbetriebnahmeprotokoll ein und überprüfen Sie die Sicherheitsfunktionen.
4. Überprüfen Sie die Gerätesteuerung mit den im Kapitel „Bedienung“ beschriebenen Funktionen. Timer, Temperatureinstellung, Ventilatorgeschwindigkeiten.

Geräteabmessungen

KFO 09 H / KFO 13 H

KFO 18 H

Alle Angaben in mm
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.

Technische Daten

Baureihe		KFO 09 H KFO 13 H KFO 18 H KFO 24 H KFO 24 B3
Betriebsweise Außenteil zum Kühlen und Heizen
Nennkühlleistung1)	kW	2,5 3,5 4,8 6,8 7,2
Nennheizleistung2)	kW	2,7 3,8 5,2 7,9 7,9
Energieeffi zienzklasse Kühlen		A	A	A	A	A
Energieeffi zienzklasse Heizen		A	A	B	A	B
Arbeitsbereich Außenteil Kühlen °C +7 bis +48 (Mit optionaler Winterregelung -10 bis +48)
Arbeitsbereich Außenteil Heizen °C -7 bis +25
Kältemittel R 410A
Betriebsdruck max. / je Kältekreis kPa 4200 / 4200
Luftvolumenstrom max. m3/h		1500 2000	2500 3500 4000
Schalldruckpegel, max.3)	dB(A)	32 35 37 41 43
Spannungsversorgung	V/Hz	230 V / 1~ / 50 Hz				400V/3~/50Hz
Schutzart	IP	X4				24
Elektr. Nennleistungsaufnahme Kühlen1)	kW	0,9	1,07	1,48	2,28	2,6
Elektr. Nennstromaufnahme Kühlen1)	A	3,8 4,9 6,9 9,9 5,4
Elektr. Nennleistungsaufnahme Heizen2)	kW	0,8	1,16	1,92	2,38	2,7
Elektr. Nennstromaufnahme Heizen2)	A	3,7 5,1 7,8	10,55	5,7
Elektr. Anlaufstrom, max	A	22 25 40 55 36
Kältemittel, Grundmenge	kg	1,16	1,35	1,56	2,1	1,85
Kältemittel, Zusatzmenge > 5m g/m	25 25 25 45					45
Kältemittelanschluss Einspritzleitung	Zoll (mm)	1/4 (6,35)	1/4 (6,35)	1/4 (6,35)	3/8 (9,52)	3/8 (9,52)
Kältemittelanschluss Saugleitung	Zoll (mm)	1/2 (12,70)	1/2 (12,70)	1/2 (12,70)	5/8 (15,90)	5/8 (15,9)
Kältemittelleitung, Länge / Höhe max.	m	25 / 10
Abmessungen Höhe	mm	540	540	540	900	900
Breite	mm	850	850	850	1030 1030
Tiefe	mm	320	320	320	390	350
Gewicht	kg	38,0	40,0	45,0	72,0	68,0

1) Außentemperatur TK 35°C / FK 24°C, max. Luftvolumenstrom, 5m Rohrleitungslänge in Kombination mit KFI

2) Außentemperatur TK 7°C / FK 6°C, max. Luftvolumenstrom, 5m Rohrleitungslänge in Kombination mit KFI

3) Abstand 5 m

Gerätedarstellung

Nr.	Bezeichnung	KFO 09H	KFO 13H	KFO 18H	KFO 24H KFO 24B3
1	Vorderwand	1107800	1107813 1107826 1107838		X-1107850
2	Ventilatorfl ügel, Verfl üssiger 1107801	1107814 1107827 1107839			X-1107851
3	Ventilatormotor, Verfl üssiger 1107802	1107815 1107828 1107840			X-1107852
4	Lamellenverfl üssiger 1107803 1107816	1107829 1107841			X-1107853
5	Deckblech 1107804 1107817 --				X-1107854
6	Seitenteil, rechts 1107805 1107818 --				X-1107855
7	Kompressor, komplett 1107806 1107819	1107830 1107842			X-1107856
8	Kondensator, Kompressor 1107807 1107820	1107831 1107843			X-1107857
9	Kondensator, Verfl üssigerventilator	1107808 1107821 1107832 1107844			X-1107858
10	Absperrventil, Saugleitung	1107809 1107822 1107833 1107845			X-1107859
11	Absperrventil, Einspritzleitung	1107810 1107823 1107834 1107846			X-1107860
12	Kompressorschütz	1107811 1107824 1107835 1107847			X-1107861
13	Umkehrventil	1107812 1107825 1107836 1107848			X-1107862
Ersatzteile ohne Abbildung
	Rückwand mit Seitenteil	-- 1107837 1107849			X-1107863

Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (siehe Typenschild) angeben!
