USB 6 AR - Subwoofer ETON - Kostenlose Bedienungsanleitung

Produkttyp	Aktiv-Untersitzsubwoofer
Marke	ETON
Modell	USB 6 AR
Treiber	150 mm (6") Doppelschwingspule
Nennleistung (RMS)	100 W (50 W x 2)
Maximalleistung	160 W (80 W x 2)
Impedanz	2 Ω + 2 Ω
Trennfrequenz (LPF)	50 - 100 Hz
Signal-Rauschabstand	91 dB
Maximale Stromaufnahme	10 A
Betriebsspannung	14,4 V (10 V - 16 V)
Phasenlage	0° / 180° schaltbar
Eingangsempfindlichkeit (RCA)	82 mV
Eingangsempfindlichkeit (Hochpegel)	0,8 V
Abmessungen (L x B x H)	290 x 202 x 77 mm
Gewicht	4,4 kg
Fernbedienung	Ja, kabelgebunden
Anschlüsse	RCA (Cinch), Hi-Level, +12V, GND, Remote
Sicherung	10 A (im Lieferumfang)
Einbauort	Unter Sitz, Fußraum, Kofferraum
Lieferumfang	Subwoofer, Kabelfernbedienung, Befestigungsmaterial, Sicherungshalter mit 10 A Sicherung, Bedienungsanleitung
Reinigung	Mit trockenem, fusselfreiem Tuch; keine Flüssigkeiten
Sicherheitshinweis	Gehörschäden bei Dauerbelastung über 85 dB vermeiden

Häufig gestellte Fragen - USB 6 AR ETON

Wie schließe ich den Subwoofer an mein Autoradio an?

Sie haben zwei Möglichkeiten: über den Cinch (RCA)-Eingang oder den Hochpegeleingang. Bei Verwendung der Cinch-Eingänge verbinden Sie das blaue/weiße Remotekabel mit der Radio-Einheit und schließen die Cinch-Kabel an. Bei Hochpegelanschluss nutzen Sie den mitgelieferten Adapterkabelsatz: weiß an linken Plus, weiß/schwarz an linken Minus, grau an rechten Plus, grau/schwarz an rechten Minus. Schließen Sie dann den Adapter an den Kombi-Stecker des Subwoofers an. Achtung: Verwenden Sie niemals beide Eingänge gleichzeitig!

Wo ist der beste Einbauort für den Subwoofer?

Der Subwoofer ist für den Einbau im Fahrzeuginneren konzipiert, z.B. unter einem Sitz, im vorderen Fußraum oder im Kofferraum. Achten Sie darauf, dass der Subwoofer fest verschraubt ist, um lose Gegenstände im Unfallfall zu vermeiden.

Wie stelle ich die Trennfrequenz (LPF) ein?

Die Trennfrequenz kann über einen einstellbaren Low-Pass-Filter von 50 bis 100 Hz eingestellt werden. Drehen Sie den Regler, um die Übergangsfrequenz an Ihr System anzupassen. Niedrigere Werte erzeugen tiefere Bässe, höhere Werte lassen mehr Mitten durch.

Was bedeutet die Phasenumschaltung (0°/180°)?

Mit der Phasenumschaltung können Sie die Phasenlage des Subwoofers umkehren. Dies hilft, Schallauslöschungen mit anderen Lautsprechern zu vermeiden. Stellen Sie auf 0° oder 180° und wählen Sie die Einstellung, bei der die Bässe am kräftigsten klingen.

Wie wird die Kabelfernbedienung angeschlossen?

Die kabelgebundene Fernbedienung wird an den dafür vorgesehenen Anschluss am Subwoofer angesteckt. Mit ihr können Sie den Pegel des Subwoofers bequem von Ihrem Sitzplatz aus regeln.

Welche Sicherung wird benötigt?

Der Subwoofer benötigt eine 10 A-Flachsicherung. Diese ist im Lieferumfang enthalten. Der Sicherungshalter muss maximal 45 cm von der Batterie entfernt im +12 V-Stromkabel installiert werden.

Wie vermeide ich Störgeräusche?

Verlegen Sie Stromkabel nicht parallel zu NF- (Cinch) oder Antennenkabeln. Verwenden Sie hochwertige Stecker und achten Sie auf eine saubere Masseverbindung an der Karosserie. Wenn Störgeräusche auftreten, reduzieren Sie die Lautstärke oder prüfen Sie die Verkabelung.

Kann der Subwoofer bei Fahrzeugen mit Start-Stopp-Automatik verwendet werden?

Ja, der Subwoofer ist für Fahrzeuge mit Start-Stopp-Funktion geeignet. Die Betriebsspannung von 10 V bis 16 V deckt den Spannungsbereich ab.

Was tun, wenn der Subwoofer nicht funktioniert?

Überprüfen Sie zuerst die Sicherung und die Stromversorgung (B+ und Masse). Stellen Sie sicher, dass das Remotekabel (blau/weiß) korrekt angeschlossen ist. Prüfen Sie alle Kabelverbindungen. Falls das Problem bestehen bleibt, wenden Sie sich an einen autorisierten Händler oder den technischen Kundendienst.

Kann ich den Subwoofer selbst reparieren?

Nein, öffnen Sie den Subwoofer niemals selbst. Versuche zur Reparatur führen zum Erlöschen der Garantie. Wenden Sie sich bei Defekten ausschließlich an Ihren Händler, der den technischen Kundendienst informiert.

BEDIENUNGSANLEITUNG USB 6 AR ETON

ETON bedankt sich ausdrücklich für den Kauf des Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofer beginnen.

Introduction

USB 6 AR Aktiv-Untersitzsubwoofer
Kabelfernbedienung
■ Befestigungsmaterial und Anschluss-Zubehör inkl. Sicherungshalter und 10 A Sicherung
Bedienungsanleitung

Contents

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Attention!

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Hearing Damage

CONTINUOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Der Subwoofer ist in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofer, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer an, die an der Unterseite des Aktivsubwoofer abgelesen werden kann.

Table of contents

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

■ Sicherungshalter und Sicherung
Ring/Gabelschlüssel (für Batteriepol)
Abisolierzange
Crimpzange
Seitenschneider
■ Zusätzliche Werkzeuge die ggf. zur Demontage von Verkleidungen in Ihrem Fahrzeug benötigt werden
■ Lautsprecher-, Strom- und Remotekabel in entsprechenden Längen, Durchmessern und Farben

HINWEIS: Wir empfehlen Kabel mit einem Querschnitt von mindestens 12 AWG (ca. 4 mm²) für die Strom- (B+) und Masse-Anschlüsse. Ein entsprechendes Stromkabel inkl. Sicherungshalter und 10 A Stecksicherung liegt bei.

Vorsichtsmaßregeln Precatio

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des Subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Öffnen Sie den Subwoofer nicht und versuchen Sie nicht diesen zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren Händler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Achtung! Der Subwoofer darf keinem übermäßigen Druck ausgesetzt sein. Achten Sie darauf, dass keine Fremdkörper oder Flüssigkeiten in den Subwoofer gelangen können.

- Read first

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Subwoofers im Fahrzeug. Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau.

Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen.

Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Um die Montage zu erleichtern, empfehlen wir alle Kabel vor der Befestigung des Subwoofers zu verlegen.

Vorsicht! Vermeiden Sie es, Stromkabel in der Nähe von NF (Cinch) oder Antennen-kabeln, oder empfindlichem Geräten oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen.

1. Verlegen Sie alle RCA-Kabel (Cinch) dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.

2. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.

3. Prüfen Sie, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.

4. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.

tion

Vor dem Einbau Before Insta

1. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).
2. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12 V Stromkabel maximal 45 cm vom Batteriepol.
3. Entfernen Sie jegliche Farb- und Lackschichten am Fahrgestell um eine gute, saubere Masseverbindung zu gewährleisten. Masseverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist. Sicherheitsgurtschrauben sollten NIEMALS zum Masseanschluss verwendet werden.

tion

Eigenschaften Features

• USB 6 AR Aktiv-Untersitzsubwoofer, zur Montage im Fahrzeuginneren, beispielsweise unter einem Sitz, im vorderen Fußraum oder anderen geeigneten Plätzen.
• Musikbelastbarkeit: 160 W (80 W x 2) Max.
• Nennbelastbarkeit: 100 W (50 W x 2) RMS
• Impedanz: 2 Ohm + 2 Ohm Doppelschwingspule
  · Trennfrequenz: \~ 50 – 100 Hz
  · Max. Stromaufnahme: 10 A
• Phasendrehung: 0^ / 180^
  · RCA (Cinch) Low-Level Eingang
• Kombi-Anschluss-Stecker mit integriertem Hochpegeleingang (Hi-Level In), +12V / GND Stromanschluss, Remote-Input
• Betriebsspannung: 14,4 V (10V–16V) für Fahrzeuge mit Start-Stopp Funktion geeignet

• Abmessungen: 290x 202 x 77 mm (LxBxH)
  · Gewicht: 4,4 kg

• USB 6 AR active under-seat subwoofer, for mounting inside the vehicle, for example under a seat, in the front footwell or other suitable places.

• Music power rating: 160 W (80 W x 2) Max.
• Rated power: 100 W (50 W x 2) RMS
• Impedance: 2 ohms + 2 ohms Double voice coil
• Crossover frequency: \~ 50 - 100 Hz
• Max. current consumption: 10 A
• Phase rotation: 0^ / 180
• RCA (Cinch) low-level input
• Combination connector with integrated high level input (Hi-Level In), +12V / GND power connection, remote input
• Operating voltage: 14,4 V (10V-16V) for vehicles with start-stop function
• Dimensions: 290 x 202 x 77 mm (LxWxH)
• Weight: 4.4 kg

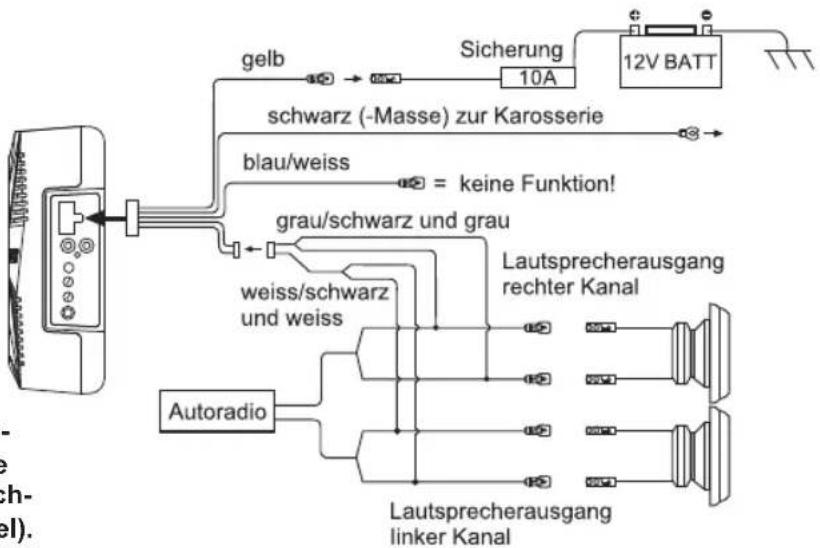

Einbau und Verkabelung

CAUTION:

(1) Benutzen Sie entweder die Cinch-Eingänge (Lo-Level) oder die Hochpegeleingänge (Hi-Level). NIEMALS beide Eingänge gleichzeitig!
(2) Vergewissern Sie sich, dass bei Benutzung der Cinch-Eingänge die Schaltspannung (blau/weisse Leitung) angeschlossen ist!

Anschlussdiagramm 1 (Hochpegel)

Anschlussdiagramm 2 (Chinch-Eingang)

Zum Anschluss des USB 6 AR über die Cinch (RCA) Anschlüsse, verbinden Sie das blau/ weisse Remotekabel mit der Radioeinheit Ihres Fahrzeuges und schließen Sie die Cinchkabel an. Über die Remoteleitung wird der Subwoofer aktiviert.

Bei Anschluss über den High-Level Eingang, sollte zuerst der Adapterkabelsatz mit dem Audiosignal führenden Kabel des Fahrzeuges verbunden werden: Dazu schließen Sie das weiße Kabel am linken Pluskanal(+) an, das weiß/schwarze Kabel am linken Minuskanal(-). Schließen Sie das graue Kabel am rechten Pluskanal(+) an und das grau/schwarze Kabel am rechten Minuskanal(-). Danach schließen Sie den fertig angeklemmten Adapterkabelsatz am High-Level Eingang/Strom Eingang der Verstärkereinheit des Subwoofers an.

Einbau und Verkabelung Inst

Einbauvorschläge
Suggestion of subwoofer placement

Sichern Sie den Subwoofer mit geeignetem Befestigungsmaterial oder dem mitgelieferten Montagezubehör am Einbauort Ihres Fahrzeuges, verschrauben Sie diesen fest!

ACHTUNG:

Gehen Sie sicher, dass der Subwoofer ordentlich verschraubt und gesichert ist. Lose und nicht gesicherte Teile können im Fahrzeuginneren im Falle eines Unfalls zu unberechenbaren Geschossen werden und schwere Verletzungen hervorrufen.

Sollten Störgeräusche aufgrund von zu hoher Auslenkung der Membrane zu hören sein, ist das Eingangssignal zu hoch. Längerer Betrieb mit Störgeräuschen kann den Subwoofer in seiner Leistung beeinträchtigen oder sogar schädigen!

Kabelfernbedienung Cable re

ation and wiring

Unter dem Sitz
Under the seat

Im Kofferraum
In trunk

Sie können mit Hilfe der kabelgebundenen Fernbedienung den Pegel Ihres Subwoofers regeln.

Technische Daten / Specifications

Modell USB 6 AR

Treiber 150 mm (6") mit Doppelschwingspule

Ausgangsleistung RMS Verstärker 100 W RMS (50 W x 2)

Ausgangsleistung Musikbelastbarkeit Max. 160 W (80 W x 2)

Ausgangsimpedanz 2 Ω + 2 Ω

Trennfrequenz Low-Pass Filter (LPF) 50 \~ 100 Hz

Signalrauschabstand 91 dB

Maximale Stromaufnahme 10 A

Eingangsempfindlichkeit bei 1% Klirr RCA input 82 mV – Speaker input 0.8 V

Phasenlage 0° / 180°

Betriebsspannung 14.4 V (10 V \~ 16 V)

Abmessungen (LxBxH) 290 mm x 202 mm x 77 mm

Gewicht in kg 4,4 kg

Pegelfernbedienung Ja / Kabel

Model USB 6 AR

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
