Produkttyp	Aktivsubwoofer
Marke	ETON
Modell	RES 5 FLAT
Gehäusetyp	Bassreflex, flach
Abmessungen (BxH)	550 mm x 126 mm
Gewicht	ca. 12,0 kg
Ausgangsleistung RMS	300 W RMS an 2 Ohm
Treiberbestückung	2 x 130 mm (5") Langhub-Subwoofer
Impedanz der Treiber	4 Ohm
Trennfrequenz (Low-Pass)	40 – 100 Hz (einstellbar)
Kennschalldruck	86 dB
Eingangsempfindlichkeit (Low-Level)	400 mV – 4 V (RCA)
Eingangsempfindlichkeit (High-Level)	1 V – 9 V
Betriebsspannung	14,4 V (10 – 16 V)
Maximale Stromaufnahme	35 A
Pegelfernbedienung	Kabelfernbedienung enthalten
Auto-Sense-On-Funktion	Ja
Einbauort	Ersatzradmulde (versteckt)
Befestigung	An original Ersatzradhalterung (Montageschraube inkl.)
Lieferumfang	4-Pin Anschlusskabelset High-Level Input, Kabelfernbedienung, Montagehalter inkl. Abdeckung
Sicherheitshinweise	Maximaler Schalldruck über 85 dB kann Gehörschäden verursachen; Installation nur in der Ersatzradmulde im Innenraum; kein Einbau im Motorraum
Pflege	Keine Flüssigkeiten oder Fremdkörper eindringen lassen; Gehäuse nicht öffnen

Häufig gestellte Fragen - RES 5 FLAT ETON

Wo sollte der RES 5 FLAT Subwoofer eingebaut werden?

Der Subwoofer ist ausschließlich für den Einbau in der Ersatzradmulde oder im Ersatzrad im Fahrzeuginnenraum vorgesehen. Ein Einbau im Motorraum führt zum Garantieverlust.

Welche Absicherung wird für die Stromversorgung empfohlen?

Installieren Sie einen Sicherungshalter mit der passenden Sicherung maximal 45 cm vom Batteriepol auf dem +12 V Stromkabel. Empfohlen wird ein Kabelquerschnitt von mindestens 7 AWG (ca. 10 mm²).

Wie schließe ich den Subwoofer an das Autoradio an?

Der Anschluss kann über High-Level-Eingang (Lautsprecherkabel) oder über Cinch-Eingang (RCA) erfolgen. Bei High-Level den mitgelieferten Adapterkabelsatz gemäß Farbcodierung anschließen. Bei RCA das blaue Remote-Kabel an die Radioeinheit legen.

Kann der Subwoofer auch ohne Remote-Kabel betrieben werden?

Ja, der RES 5 FLAT verfügt über eine Auto-Sense-On-Funktion, die den Subwoofer automatisch einschaltet, wenn ein Audiosignal anliegt.

Welche Einstellungen kann ich an der Kabelfernbedienung vornehmen?

Mit der kabelgebundenen Fernbedienung können Sie die Lautstärke (Pegel) des Subwoofers regeln. Weitere Einstellungen wie Phasenlage, Trennfre-quenz und Empfindlichkeit werden direkt am Verstärkermodul vorgenommen.

Was bedeuten die Störgeräusche aus dem Subwoofer?

Störgeräusche weisen meist auf eine zu hohe Auslenkung der Membran hin – das Eingangssignal ist zu hoch. Reduzieren Sie die Lautstärke, da längerer Betrieb mit Störgeräuschen den Subwoofer beschädigen kann.

Kann der Subwoofer in jedem Fahrzeugmodell eingebaut werden?

Grundsätzlich ja, sofern die Ersatzradmulde ausreichend Platz bietet (Abmessungen 550 x 126 mm). Die Befestigung erfolgt an der originalen Ersatzradhalterung; je nach Fahrzeug können zusätzliche Halteringe nötig sein.

Warum sind Sicherheitshinweise zur Lautstärke wichtig?

Dauerhaftes Ausgesetztsein von Schalldrücken über 85 dB kann zu permanenten Gehörschäden führen. Der Subwoofer kann Schalldrücke über 130 dB erzeugen – daher ist ein verantwortungsvoller Gebrauch unbedingt erforderlich.

Was muss vor dem Einbau beachtet werden?

Trennen Sie die Fahrzeugbatterie ab (Minuspol). Lesen Sie die komplette Anleitung, planen Sie die Kabelwege und achten Sie darauf, keine Kraftstoff-, Brems- oder elektrischen Leitungen zu beschädigen. Halten Sie Stromkabel fern von Cinch- und Antennenkabeln.

Gibt es eine Garantie auf den Subwoofer?

Ja, ETON gewährt eine Herstellergarantie. Diese erlischt jedoch bei unbefugten Änderungen, Reparaturversuchen oder unsachgemäßer Installation. Wenden Sie sich bei Problemen an Ihren Händler.

BEDIENUNGSANLEITUNG RES 5 FLAT ETON

EINBAU-ANLEITUNG INSTRUCTION MANUAL

Einführung

ETON bedankt sich ausdrücklich für den Kauf des Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofer beginnen.

Introduction

■ 4-Pin Anschlusskabelset High-Level Input
Kabelfernbedienung
■ Montagehalter inkl. Abdeckung
RES 5 FLAT

Contents

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Attention!

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Hearing Damage

CONTINUOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Der Subwoofer ist in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofer, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer an, die an der Unterseite des Aktivsubwoofer abgelesen werden kann.

Table of contents

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

■ Sicherungshalter und Sicherung
Ring/Gabelschlüssel (für Batteriepol)
Abisolierzange
Crimpzange
Seitenschneider
■ Zusätzliche Werkzeuge die ggf. zur Demontage von Verkleidungen in Ihrem Fahrzeug benötigt werden
■ Lautsprecher-, Strom- und Remotekabel in entsprechenden Längen, Durchmessern und Farben

HINWEIS: Wir empfehlen Kabel mit einem Querschnitt von mindestens 7 AWG (ca.10 mm²) für die Strom- (B+) und Masse-Anschlüsse.

Vorsichtsmaßregeln Precatio

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des Subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Öffnen Sie den Subwoofer nicht und versuchen Sie nicht diesen zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren Händler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Die Subwoofer sind ausschließlich für den Einbau im Ersatzrad / in der Ersatzradmulde konzipiert, die eine Stromversorgung von +12 Volt DC (Gleichspannung) aufweisen. Die Umgebungstemperatur kann zwischen 0° und 60°C sein.

Achtung! Installieren Sie den Subwoofer nur in der Ersatzradmulde / im Ersatzrad, im Wageninneren. Installieren Sie den Subwoofer keinesfalls im Motorraum. Ein solcher Einbau führt zum Verlust der Garantie.

Achtung! Der Subwoofer darf keinem übermäßigen Druck ausgesetzt sein. Achten Sie darauf, dass keine Fremdkörper oder Flüssigkeiten in den Subwoofer gelangen können.

- Read first

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des Einbaus Ihres neuen Subwoofers im Fahrzeug. Vorausplanung Ihres Systemlayouts und der besten Verkabelungsrouten spart Zeit beim Einbau.

Prüfen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen.

Befolgen Sie vor dem Einbau diese einfachen Regeln:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Um die Montage zu erleichtern, empfehlen wir alle Kabel vor der Befestigung des Subwoofers zu verlegen.

Vorsicht! Vermeiden Sie es, Stromkabel in der Nähe von NF (Cinch) oder Antennen-kabeln, oder empfindlichem Geräten oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und können Geräusche im Audiosystem verursachen.

1. Verlegen Sie alle RCA-Kabel (Cinch) dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.

2. Verwenden Sie nur Qualitätsstecker, um einen verlässlichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.

3. Prüfen Sie, bevor Sie bohren! Achten Sie darauf, nicht in den Benzintank, die Benzin-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.

4. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlegen, bietet den besten Schutz.

tion

Vor dem Einbau Before Insta

1. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonders die Feuerwand).

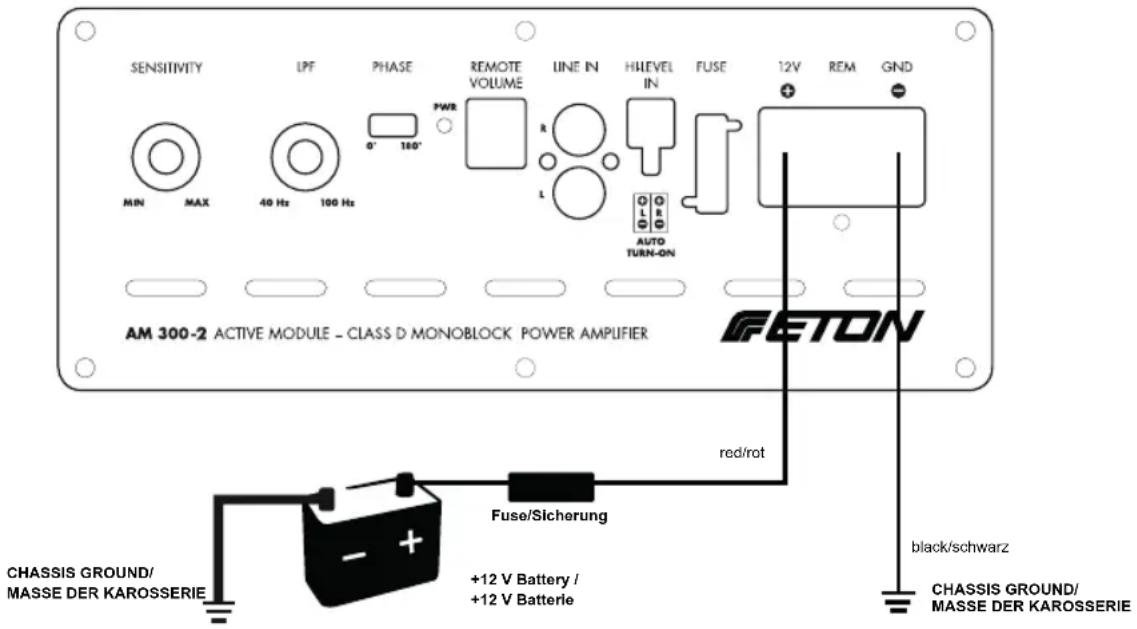

2. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schäden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12 V Stromkabel maximal 45 cm vom Batteriepol.
3. Entfernen Sie jegliche Farb- und Lackschichten am Fahrgestell um eine gute, saubere Masseverbindung zu gewährleisten. Masseverbindungen sollten so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweißt ist. Sicherheitsgurtschrauben sollten NIEMALS zum Masseanschluss verwendet werden.

tion

Eigenschaften Features

• Flaches Bassreflex Holzgehäuse
• Flache Dimensionen 55 cm x 13 cm (DxH)
• 2 x 130 mm (5") Langhub-Subwoofer, 2 x 150 W RMS
  • 4 Ohm Impedanz Treiber
• Integrierte 300 W RMS Verstärkereinheit (AM300-2 Modul an 2 Ohm) mit Hi-Lo Eingängen, Phaseneinstellung, Low-Pass-Filter, Pegeleinstellung
• Fernbedienung zur Einstellung des Pegels
  · Auto Sense On Funktion
• Versteckte Montage in der Ersatzradmulde

• Inklusive Montageschraube zur Befestigung an original Ersatzradhalterung

• Flat bassreflex wood enclosure

• Flat dimensions 55 cm x 13 cm (DxH)
• 2 x 5" (13 cm) long stroke subwoofers, 2 x 150 W RMS
  • 4 ohms impedance chassis
• Integrated 300 W RMS active module (power amplifier AM300 at 2 Ohm) with hi-lo inputs, phase rotation, low-pass filter, sensitivity
• Cable remote control with level setting
• Auto-sense on function
• Completely hidden installation in the spare wheel mould
• Inclusive mounting accessories for mounting at the original fix-point

Einbau und Verkabelung Inst

ation and wiring

Anschlussdiagramm (High-Level Eingang) Wiring diagramm (High-Level Input)

Bei Anschluss über den High-Level Eingang, sollte zuerst der Adapterkabelsatz mit dem Audiosignal führenden Kabel des Fahrzeuges verbunden werden: Dazu schließen Sie das weiße Kabel am linken Pluskanal(+) an, das weiß/schwarze Kabel am linken Minuskanal(-). Schließen Sie das graue Kabel am rechten Pluskanal(+) an und das grau/schwarze Kabel am rechten Minuskanal(-). Danach schließen Sie den fertig angeklemmten Adapterkabelsatz am High-Level Eingang/Strom Eingang der Verstärkereinheit des Subwoofers an.

Einbau und Verkabelung Installation and wiring

Anschlussdiagramm (Cinch / RCA Eingang) Wiring diagramm (Low-Level In / RCA Input)

Zum Anschluss des RES FLAT über die Cinch (RCA) Anschlüsse, verbinden Sie das blaue Remotekabel mit der Radioeinheit Ihres Fahrzeuges und schließen Sie die Cinchkabel an. Über die Remoteleitung wird der Subwoofer aktiviert. With control via the Low-Level Inputs (also referred to as RCA Inputs), connect the blue color remote wire from the RES FLAT to the vehicle's head unit so RES FLAT will be turn on and off with systems.

Einbau und Verkabelung Inst

ation and wiring

Sichern Sie den Subwoofer mit der mitgelieferten Montageschraube & ggf. Halterings an der bestehenden Ersatzradhalterung Ihres Fahrzeuges. Gehen Sie sicher dass der Subwoofer ordentlich verschraubt und gesichert ist. Über die kabelgebundene Fernbedienung kann der Subwoofer eingestellt werden.

Sollten Störgeräusche aufgrund von zu hoher Auslenkung der Membrane zu hören sein, ist das Eingangssignal zu hoch. Längerer Betrieb mit Störgeräuschen kann den Subwoofer in seiner Leistung beeinträchtigen oder sogar schädigen!

Kabelfernbedienung Cable re

ote control

Sie können mit Hilfe der kabelgebundenen Fernbedienung den Pegel Ihres Subwoofers regeln.

Technische Daten / Specifications

Modell RES 5 FLAT

Ausgangsleistung RMS Verstärker 300 W RMS an 2 Ohm

Ausgangsimpedanz 2 Ω

Trennfrequenz Low-Pass (Aktiv-Version) 40 \~ 100 Hz

Kennschalldruck 86 dB

Maximale Stromaufnahme 35 A

Eingangsempfindlichkeit Low-Level In RCA input 400 mV – 4 V

Eingangsempfindlichkeit High-Level In 1 V – 9 V

Betriebsspannung 14.4 V (10 V \~ 16 V)

Abmessungen (BxH) 550 mm x 126 mm

Gewicht in kg \~ 12,0 kg

Pegelfernbedienung Ja / Kabel

Model RES FLAT

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
