Produkttyp	Subwoofer (geschlossen oder Bassreflex)
Modell	ETON PW 10 FLAT
Chassisdurchmesser	250 mm (10 Zoll)
Einbautiefe	ca. 90 mm (flache Bauweise)
Einbauausschnitt	ca. 230 mm
Impedanz	4 Ohm
Belastbarkeit (RMS)	200 Watt
Belastbarkeit (Musik)	400 Watt
Frequenzbereich	25 - 500 Hz
Empfindlichkeit	87 dB (1W/1m)
Korbmaterial	Aluminium-Druckguss
Membranmaterial	Polypropylen mit Kevlar-Verstärkung
Gewicht	ca. 2,8 kg
Anschlüsse	2x Schraubklemmen
Einbauort	Kofferraum, Seitenverkleidung oder Unterboden
Gehäuseempfehlung	Geschlossen: 15-25 Liter; Bassreflex: 30-40 Liter, Rohr abgestimmt auf 38 Hz
Verwendung	Für den Fahrzeugeinbau (Car Hifi)
Reinigung	Mit einem trockenen oder leicht feuchten Tuch abwischen; keine Lösungsmittel
Sicherheitshinweise	Anschluss nur an 12V-Bordnetz; Sicherung nicht überbrücken; Einbau in trockener Umgebung
Ersatzteile / Reparatur	Kontaktieren Sie den ETON-Kundendienst oder autorisierte Fachhändler
Garantie	2 Jahre (gemäß gesetzlicher Bestimmungen)

Häufig gestellte Fragen - PW 10 FLAT ETON

Wie schließe ich den ETON PW 10 FLAT Subwoofer an?

Verbinden Sie die Anschlussklemmen des Subwoofers mit einem Verstärkerausgang (mind. 4 Ohm stabil). Achten Sie auf korrekte Polarität (+/-) und verwenden Sie ausreichend dimensionierte Lautsprecherkabel (min. 2,5 mm²).

In welchem Gehäuse sollte ich den Subwoofer betreiben?

Empfohlen wird ein geschlossenes Gehäuse mit 15–25 Litern oder ein Bassreflexgehäuse mit 30–40 Litern und einem auf 38 Hz abgestimmten Reflexrohr. Das Gehäuse sollte aus MDF oder Sperrholz bestehen und ausreichend stabil sein.

Kann ich die Impedanz von 4 Ohm ändern?

Nein, der Subwoofer hat eine feste Impedanz von 4 Ohm. Verwenden Sie nur Verstärker, die 4 Ohm pro Kanal unterstützen.

Wie reinige ich die Membran des Subwoofers?

Reinigen Sie die Membran vorsichtig mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen kann das Tuch leicht angefeuchtet werden. Verwenden Sie keine aggressiven Reiniger oder Alkohol.

Einbautiefe: Passt der PW 10 FLAT in flache Einbauorte?

Ja, die Einbautiefe beträgt nur ca. 90 mm, was ihn für flache Einbausituationen wie unter Sitzen oder in Seitenverkleidungen geeignet macht.

Welche Sicherung sollte ich verwenden?

Verwenden Sie eine Sicherung mit 20–30 Ampere in der Stromversorgung des Verstärkers. Ersetzen Sie eine durchgebrannte Sicherung immer durch eine des gleichen Typs und Wertes.

Die Membran bewegt sich nicht mehr: Was kann ich tun?

Prüfen Sie zuerst die Verkabelung (Kabelbruch, lose Kontakte) und testen Sie den Subwoofer an einem anderen Verstärker. Wenn keine Reaktion, könnte die Schwingspule defekt sein – wenden Sie sich an den ETON-Service.

Ist der Subwoofer für den Einbau im Außenbereich geeignet?

Nein, der PW 10 FLAT ist nur für den Innenbereich (Fahrzeuginnenraum) ausgelegt. Feuchtigkeit oder direkte Sonneneinstrahlung können zu Schäden führen.

Kann ich zwei dieser Subwoofer an einem Kanal betreiben?

Ja, wenn der Verstärker 2 Ohm stabil ist. Schalten Sie zwei 4-Ohm-Subwoofer parallel (Gesamtimpedanz 2 Ohm). Achten Sie auf die Gesamtbelastbarkeit.

Wo finde ich die Bedienungsanleitung?

Sie können die Bedienungsanleitung kostenlos als PDF auf notice-facile.com herunterladen. Geben Sie dazu die Modellbezeichnung 'PW 10 FLAT' und Marke 'ETON' ein.

BEDIENUNGSANLEITUNG PW 10 FLAT ETON

ETON bedankt sich ausdrücklich für den Kauf dieses Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofers mit integriertem Verstärkermodul beginnen.

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Attention!

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Hearing Damage

CONTINUOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Die PW Flat-Subwooferserie ist mit einem Kunststoffschutzring am Korbrand versehen und in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofers, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer des Subwoofers an.

Table of contents

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Geeignete Schrauben
Dichtmaterial: mitgelieferter

Einbau-Gummi-Ring o.ä.

HINWEIS: Wir empfehlen den Subwoofer mittels Einschraubmuffen / Einschlagmuttern o.ä. fest zu verschrauben. Eine Abdichtung kann mittels des mitgelieferten Gummi-Einbauringes erfolgen oder mittels EPDM Dichtband / Quellband. In jedemfalle ist auf eine feste und luftdichte Montage zu achten.

Vorsichtsmaßregeln Precatio

- Read first

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qua Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Im Falle eines Defektes versuchen Sie nicht den Subwoofer selbst zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren ETON Fachhändler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Der Subwoofer ist für den Einbau in ein dafür vorgesehenes Subwoofer Gehäus konzipiert. Es muss auf eine plane und dichte Auflagefläche geachtet werden. Die Luftdichtigkeit zum Gehäuse hin ist mit Dichtband / Dichtstoffen herzustellen, welche nicht die Funktion des Subwoofers beeinflussen.

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des dafür vorgesehenen Einbaus Ihres neuen Subwoofers in ein Subwoofergehäuse.

Wenn Sie den Subwoofer in ein nicht dafür vorgesehenes und freigegebenes Subwoofergehäuse von ETON einbauen möchten, prüfen Sie zuvor ob die Platzverhältnisse ausreichend sind und Ihr Verstärker die technischen Vorraussetzungen für den Betrieb mit dem PW Subwoofer aufweist.

Vor dem Einbau des Subwoofers prüfen Sie bitte folgende Punkte:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen den Subwoofer einzubauen.
2. Prüfen Sie bei einem Fremdprodukt / Eigenbaugehäuse, wo Sie den Subwoofer platzieren können. Sie müssen dafür eine Montageöffnung mit geeigneten Mitteln herstellen, die Öffnung sollte mit ausreichender Einbautiefe und planer Auflagefläche sein.

tion

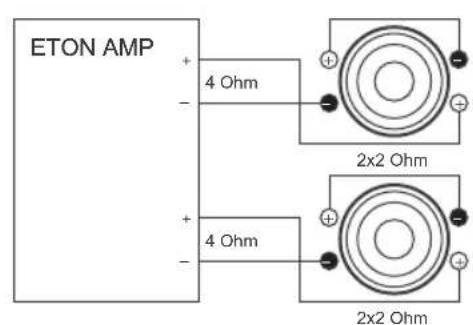

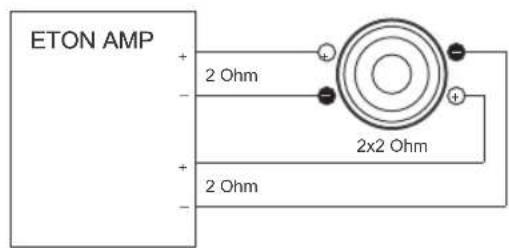

Anschluss Connection

Bei Auswahl des passenden

Verstärkers (AMPs) oder

Subwoofer darf die Verstärker-

Ausgangsimpedanz (Ohm)

nicht unterschritten werden!

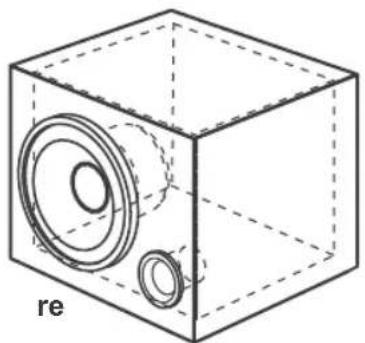

Bass-Reflex Box Ventilated B

K

Bassreflex Gehäuse PW 10 Flat

Gehäuse Nettovolumen 16 – 20 I

Rohrdurchmesser 70 mm

Rohrlänge 200 / 200 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse PW 12 Flat

Gehäuse Nettovolumen 18 – 35 l

Rohrdurchmesser 70 / 100 mm

Rohrlänge 250 / 250 mm

Anzahl der Ports 1

keine Wolle

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Geschlossenes Gehäuse PW 10 Flat

Gehäuse Nettovolumen 14 l mit Dämmwolle 50 % Gehäuse gefüllt

Geschlossenes Gehäuse PW 12 Flat

Gehäuse Nettovolumen 22 – 30 l mit Dämmwolle 50 % Gehäuse gefüllt

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Technische Daten Technical

ta

TSP TSP

Nennimpedanz Zn (Ω) Nominal impedance Zn (Ω)
Gleichstromwiderstand Re DC resistance Re
Resonanzfrequenz fs 1W / TSP (Hz) Resonance frequency fs 1W / TSP (Hz)
Gesamtgüte QTS Total Q QTS
Elektrische Güte QES Electrical Q QES
Mechanische Güte QMS Mechanical Q QMS
Äquivalentvolumen VAS (dm3) Equivalent air volume of suspension VAS (dm3)
Kraftfaktor BL x I (Tm) Force factor BL x I (Tm)
Nachgiebigkeit der Aufhängung CMS (mm/N) Suspension compliance CMS (mm/N)
Ges. bewegte Masse MMS (g) Total moving mass MMS (g)
Schwingspulen-Durchmesser Voice coil diameter
Schwingspulen-Induktivität Le (mH) @ 10 kHz Voice coil inductance Le (mH) @ 10 kHz
Effektive Abstrahlfläche SD (cm2) Effective piston area SD (cm2)
Pegel (dB) *bei 1 W / 1m	SPL (dB) *bei 1 W / 1m
Belastbarkeit (W)	Rated power / music power (W)
Xmax Elektriksch @50% BL (mm)	Xmax electr. @50% BL (mm)
Xmax Mechanisch (mm)	Xmax mech. (mm)

Maße	Dimensions
Außendurchmesser	Outer Diameter
Ausschnittdurchmesser	Cut Out Diameter
Einbautiefe	Installation Depth
Gewicht	Weight
Anzahl der Verschraubungslöcher	Number of Screwholes

Technische Daten Technical

ta

PW 10 Flat PW 12 Flat

2 x 2 Ω2 x 2 Ω
2 x 1.8 Ω2 x 1.8 Ω
39.9 37.6
0.687 0.556
0.777 0.594
5.948 8.754
19.154 31.019
13.384 18.604
0.113 0.084
140.8 213
52 63
2.088 3.049
346.36 510.7
84.1 86.2
2 x 200 / 2 x 300 W 2 x 250 / 2 x 350 W
24 25
26 30

PW 10 Flat PW 12 Flat

261 mm 317 mm
238 mm 282 mm
85 mm 95 mm
4.14 kg 4.46 kg
8	8

FETON

ETON Car-Audio GmbH

Dinkelweg 6

89233 Neu-Ulm

Germany

www.eton-audio.com

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
