Produkttyp	Subwoofer mit integriertem Verstärkermodul (Aktiv-Subwoofer)
Marke	ETON
Modell	MW 8
Treibergröße	8 Zoll (20 cm)
Empfohlenes Gehäusevolumen (Bassreflex)	15–25 Liter
Empfohlenes Gehäusevolumen (Geschlossen)	8–12 Liter mit Dämmwolle (50 % gefüllt)
Empfohlene Plattenstärke	Mindestens 18 mm, Verstrebungen empfohlen
Anschlussart	Lautsprecherklemmen (nicht im Handbuch spezifiziert)
Spannungsversorgung	12 V DC (für Kfz-Einbau)
Schutzvorrichtungen	Gummischutzring auf Magnet und Korbrand
Mitgeliefertes Zubehör	Gummi-Einbauring, Dichtmaterial (z.B. EPDM Dichtband)
Einbauhinweis	Feste und luftdichte Montage erforderlich; Batterie vor Einbau abklemmen
Sicherheitshinweis	Gehörschäden bei Dauerschalldruck über 85 dB; Verwendung nur durch qualifiziertes Personal
Wartung und Reparatur	Keine eigenständige Reparatur; bei Defekt an ETON-Fachhändler wenden
Garantie	Nicht explizit angegeben; unbefugte Änderungen führen zum Garantieverlust
Reinigung	Nur mit trockenem, weichem Tuch; keine Flüssigkeiten verwenden
Verwendungszweck	Kfz-Subwoofer für den Innenraum

Häufig gestellte Fragen - MW 8 ETON

Wie schließe ich den ETON MW 8 Subwoofer an?

Der Subwoofer ist aktiv (mit integriertem Verstärker) und wird an eine 12-V-Stromquelle angeschlossen. Die Signaleingänge erfolgen über Cinch- oder Lautsprecherkabel. Achten Sie darauf, dass die Verstärker-Ausgangsimpedanz nicht unterschritten wird.

Welches Gehäuse wird für den MW 8 empfohlen?

Es werden zwei Gehäusetypen empfohlen: Bassreflex mit 15–25 Litern und einem Port (70 mm Durchmesser, 300 mm Länge) oder geschlossen mit 8–12 Litern und 50 % Dämmwollefüllung. Die Plattenstärke sollte mindestens 18 mm betragen.

Kann ich den Subwoofer in ein selbstgebautes Gehäuse einbauen?

Ja, sofern die Platzverhältnisse ausreichen und die Montageöffnung plane und dicht ist. Verwenden Sie den mitgelieferten Gummi-Einbauring oder Dichtband für eine luftdichte Abdichtung.

Was muss ich vor dem Einbau beachten?

Trennen Sie zuerst die Batterie ab (negativen Pol), um Kurzschlüsse zu vermeiden. Lesen Sie die gesamte Bedienungsanleitung und lassen Sie die Installation von qualifiziertem Personal durchführen.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch. Vermeiden Sie Flüssigkeiten, da diese in die Elektronik eindringen könnten.

Was tun bei einem Defekt?

Versuchen Sie keine eigenständige Reparatur. Wenden Sie sich ausschließlich an Ihren ETON-Fachhändler, der den technischen Kundendienst informiert. Unbefugte Änderungen führen zum Garantieverlust.

Welche Lautstärke ist sicher?

Dauerhafter Schalldruck über 85 dB kann zu Gehörschäden führen. Autohifi-Anlagen können über 130 dB erreichen. Nutzen Sie den gesunden Menschenverstand und vermeiden Sie Überlastung.

Kann der Subwoofer in einem offenen Fahrzeug verwendet werden?

Nein, der Subwoofer ist für den Innenraum von Fahrzeugen konzipiert. Feuchtigkeit und extreme Temperaturen beeinträchtigen die Funktion.

Gibt es eine Garantie auf den MW 8?

Die Garantie ist nicht explizit in der Anleitung angegeben. Wenden Sie sich bei Fragen an Ihren ETON-Händler. Beachten Sie, dass unbefugte Änderungen die Garantie ungültig machen.

Wie befestige ich den Subwoofer im Gehäuse?

Verwenden Sie geeignete Schrauben und den mitgelieferten Gummi-Einbauring für eine dichte und feste Montage. Verschrauben Sie den Subwoofer gleichmäßig, um Verformungen zu vermeiden.

BEDIENUNGSANLEITUNG MW 8 ETON

ETON bedankt sich ausdrücklich für den Kauf dieses Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofers mit integriertem Verstärkermodul beginnen.

Introduction

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Attention!

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Hearing Damage

CONTINUOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Die MW-Subwooferserie ist mit einem Gummischutzring auf dem Magneten sowie am Korbrand versehen und in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofers, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer des Subwoofers an.

Werkzeuge Tools

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Geeignete Schrauben
Dichtmaterial: mitgelieferter

Einbau-Gummi-Ring o.ä.

HINWEIS: Wir empfehlen den Subwoofer mittels Einschraubmuffen / Einschlagmuttern o.ä. fest zu verschrauben. Eine Abdichtung kann mittels des mitgelieferten Gummi-Einbauringes erfolgen oder mittels EPDM Dichtband / Quellband. In jedemfalle ist auf eine feste und luftdichte Montage zu achten.

Table of contents

Vorsichtsmaßregeln Precatio

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Im Falle eines Defektes versuchen Sie nicht den Subwoofer selbst zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren ETON Fachhändler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Der Subwoofer ist für den Einbau in ein dafür vorgesehenes Subwoofer Gehäus konzipiert. Es muss auf eine plane und dichte Auflagefläche geachtet werden. Die Luftdichtigkeit zum Gehäuse hin ist mit Dichtband / Dichtstoffen herzustellen, welche nicht die Funktion des Subwoofers beeinflussen.

- Read first

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des dafür vorgesehenen Einbaus Ihres neuen Subwoofers in ein Subwoofergehäuse.

Wenn Sie den Subwoofer in ein nicht dafür vorgesehenes und freigegebenes Subwoofergehäuse von ETON einbauen möchten, prüfen Sie zuvor ob die Platzverhältnisse ausreichend sind und Ihr Verstärker die technischen Vorraussetzungen für den Betrieb mit dem MW Subwoofer aufweist.

Vor dem Einbau des Subwoofers prüfen Sie bitte folgende Punkte:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen den Subwoofer einzubauen.

2. Prüfen Sie bei einem Fremdprodukt / Eigenbaugehäuse, wo Sie den Subwoofer platzieren können. Sie müssen dafür eine Montageöffnung mit geeigneten Mitteln herstellen, die Öffnung sollte mit ausreichender Einbautiefe und planer Auflagefläche sein.

tion

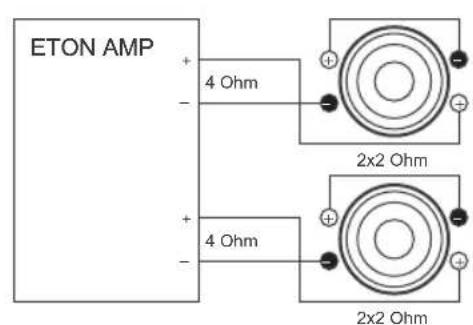

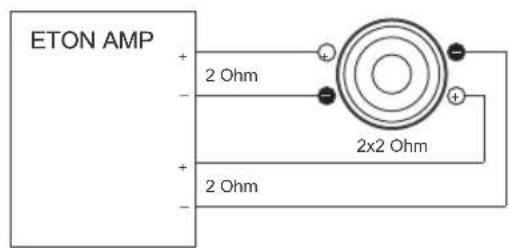

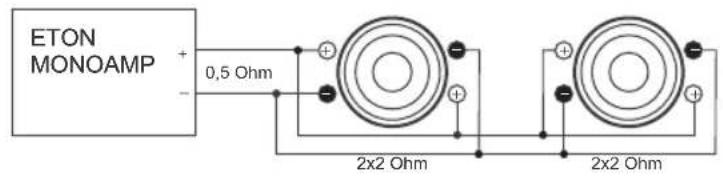

Anschluss Connection

Bei Auswahl des passenden

Verstärkers (AMPs) oder

Subwoofer darf die Verstärker-

Ausgangsimpedanz (Ohm)

nicht unterschritten werden!

Bass-Reflex Box Ventilated B

K

Bassreflex Gehäuse MW 6.5

Gehäuse Nettovolumen 7 – 14 l

Rohrdurchmesser 60 – 70 mm

Rohrlänge 500 / 250 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 8

Gehäuse Nettovolumen 15 – 25 l

Rohrdurchmesser 70 mm

Rohrlänge 300 / 300 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 10

Gehäuse Nettovolumen 18 – 25 l

Rohrdurchmesser 70 mm

Rohrlänge 270 / 200 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 12

Gehäuse Nettovolumen 45 – 70 l

Rohrdurchmesser 100 mm

Rohrlänge 220 / 220 mm

Anzahl der Ports 1

keine Wolle

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Geschlossenes Gehäuse MW 6.5

Gehäuse Nettovolumen - nicht empfohlen

Geschlossenes Gehäuse MW 8

Gehäuse Nettovolumen 8 – 12 l mit Dämmwolle 50 % Gehäuse gefüllt

Geschlossenes Gehäuse MW 10

Gehäuse Nettovolumen 15 – 25 l mit Dämmwolle 50 % Gehäuse gefüllt

Geschlossenes Gehäuse MW 12

Gehäuse Nettovolumen 25 – 35 l mit Dämmwolle 50 % Gehäuse gefüllt

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Technische Daten Technical

ta

TSP TSP

Nennimpedanz Zn (Ω) Nominal impedance Zn (Ω)
Gleichstromwiderstand Re DC resistance Re
Resonanzfrequenz fs 1W / TSP (Hz) Resonance frequency fs 1W / TSP (Hz)
Gesamtgüte QTS Total Q QTS
Elektrische Güte QES Electrical Q QES
Mechanische Güte QMS Mechanical Q QMS
Äquivalentvolumen VAS (dm3) Equivalent air volume of suspension VAS (dm3)
Kraftfaktor BL x I (Tm) Force factor BL x I (Tm)
Nachgiebigkeit der Aufhängung CMS (mm/N) Suspension compliance CMS (mm/N)
Ges. bewegte Masse MMS (g) Total moving mass MMS (g)
Schwingspulen-Durchmesser Voice coil diameter
Schwingspulen-Induktivität Le (mH) @ 10 kHz Voice coil inductance Le (mH) @ 10 kHz
Effektive Abstrahlfläche SD (cm2) Effective piston area SD (cm2)
Pegel (dB) *bei 1 W / 1m	SPL (dB) *bei 1 W / 1m
Belastbarkeit (W)	Rated power / music power (W)
Xmax Elektriksch @50% BL (mm)	Xmax electr. @50% BL (mm)
Xmax Mechanisch (mm)	Xmax mech. (mm)

Maße	Dimensions
Außendurchmesser	Outer Diameter
Ausschnittdurchmesser	Cut Out Diameter
Einbautiefe	Installation Depth
Gewicht	Weight
Anzahl der Verschraubungslöcher	Number of Screwholes

Technische Daten Technical

ta

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
