MW 12 - Subwoofer ETON - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	ETON
Modell	MW 12
Kategorie	Caisson de basses (Subwoofer)
Nennimpedanz	4 Ohm
Belastbarkeit (RMS / Musik)	300 W / 600 W
Frequenzgang	25 - 200 Hz
Schalldruckpegel (1W/1m)	88 dB
Außendurchmesser	310 mm
Ausschnittdurchmesser	280 mm
Einbautiefe	150 mm
Gewicht	8,5 kg
Empfohlenes Gehäuse (Bassreflex)	45 - 70 Liter, Rohr Ø100 mm, Länge 220 mm
Empfohlenes Gehäuse (Geschlossen)	25 - 35 Liter, mit Dämmwolle 50% gefüllt
Einbautiefe (min.)	Mindestens ausreichend für Magnet und Korb
Schwingspulendurchmesser	ca. 50 mm (2 Zoll)
Schutzvorrichtungen	Gehörschutz: Dauerhaftes Ausgesetztsein über 85 dB vermeiden
Zubehör im Lieferumfang	Gummi-Einbauring, Bedienungsanleitung
Garantie	Siehe Händler, bei unbefugter Änderung erlischt Garantie

Häufig gestellte Fragen - MW 12 ETON

Wie schließe ich den ETON MW 12 Subwoofer an?

Vor dem Anschluss muss die Fahrzeugbatterie abgeklemmt werden. Der Subwoofer wird an einen geeigneten Verstärker angeschlossen. Beachten Sie die Impedanz: Die minimale Ausgangsimpedanz des Verstärkers darf nicht unterschritten werden (4 Ohm). Die Anschlüsse sind an der Verstärkereinheit beschriftet.

Welches Gehäuse wird für den MW 12 empfohlen?

Für Bassreflex-Betrieb wird ein Nettovolumen von 45-70 Litern mit einem Port von 100 mm Durchmesser und 220 mm Länge empfohlen. Für geschlossene Gehäuse sind 25-35 Liter mit 50% Dämmwolle ideal.

Kann der Subwoofer an einen Heimverstärker angeschlossen werden?

Nein, der MW 12 ist für den Einsatz in Fahrzeugen konzipiert und benötigt einen speziellen Autoradio-Verstärker mit geeigneter Impedanz und Leistung.

Welche Werkzeuge werden für den Einbau benötigt?

Sie benötigen geeignete Schrauben, Dichtmaterial (mitgelieferter Gummi-Einbauring oder EPDM-Dichtband), und Werkzeuge zum Erstellen der Montageöffnung (Stichsäge, Bohrer). Für die Befestigung werden Einschraubmuffen oder Einschlagmuttern empfohlen.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden. Die Gummisicke kann vorsichtig mit einem leicht feuchten Tuch gereinigt werden.

Was bedeuten die technischen Daten TSP?

TSP steht für Thiele-Small-Parameter, die das Verhalten des Subwoofers beschreiben. Dazu gehören Resonanzfrequenz (fs), Gesamtgüte (Qts), Äquivalentvolumen (Vas) usw. Diese Werte sind in der Bedienungsanleitung aufgeführt.

Ist der Subwoofer für den Einbau in Gehäuse anderer Hersteller geeignet?

Ja, grundsätzlich ja, sofern die Einbauöffnung und das Volumen den Empfehlungen entsprechen. Achten Sie auf ausreichende Einbautiefe und plane Auflagefläche. Die Luftdichtheit muss sichergestellt werden.

Wie laut darf ich den Subwoofer hören?

Dauerhafte Schalldrücke über 85 dB können Gehörschäden verursachen. Der Subwoofer kann Pegel über 130 dB erreichen. Nutzen Sie den gesunden Menschenverstand und vermeiden Sie übermäßige Lautstärke, besonders im Fahrzeug.

Kann ich den Subwoofer selbst reparieren?

Nein, versuchen Sie nicht, den Subwoofer selbst zu reparieren. Bei Defekten wenden Sie sich an Ihren ETON-Fachhändler. Unbefugte Änderungen führen zum Garantieverlust.

Wo finde ich die Seriennummer des Subwoofers?

Die Seriennummer befindet sich auf dem Produktetikett, meist auf der Rückseite des Magneten. Notieren Sie diese für eventuelle Garantieansprüche.

BEDIENUNGSANLEITUNG MW 12 ETON

ETON bedankt sich ausdrücklich für den Kauf dieses Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofers mit integriertem Verstärkermodul beginnen.

Introduction

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Attention!

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Hearing Damage

CONTINUOUS EXPOSURE TO SOUND PRESSURE LEVELS OVER 85dB MAY CAUSE PERMANENT HEARING LOSS. HIGH POWERED AUTO-SOUND SYSTEMS MAY PRODUCE SOUND PRESSURE LEVELS WELL OVER 130 dB. THIS MAY CAUSE DAMAGE OF HEARING. USE COMMON SENSE AND AVOID SUCH RISKS!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Die MW-Subwooferserie ist mit einem Gummischutzring auf dem Magneten sowie am Korbrand versehen und in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofers, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer des Subwoofers an.

Werkzeuge Tools

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Geeignete Schrauben
Dichtmaterial: mitgelieferter

Einbau-Gummi-Ring o.ä.

HINWEIS: Wir empfehlen den Subwoofer mittels Einschraubmuffen / Einschlagmuttern o.ä. fest zu verschrauben. Eine Abdichtung kann mittels des mitgelieferten Gummi-Einbauringes erfolgen oder mittels EPDM Dichtband / Quellband. In jedemfalle ist auf eine feste und luftdichte Montage zu achten.

Table of contents

Vorsichtsmaßregeln Precatio

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Im Falle eines Defektes versuchen Sie nicht den Subwoofer selbst zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren ETON Fachhändler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Der Subwoofer ist für den Einbau in ein dafür vorgesehenes Subwoofer Gehäus konzipiert. Es muss auf eine plane und dichte Auflagefläche geachtet werden. Die Luftdichtigkeit zum Gehäuse hin ist mit Dichtband / Dichtstoffen herzustellen, welche nicht die Funktion des Subwoofers beeinflussen.

- Read first

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des dafür vorgesehenen Einbaus Ihres neuen Subwoofers in ein Subwoofergehäuse.

Wenn Sie den Subwoofer in ein nicht dafür vorgesehenes und freigegebenes Subwoofergehäuse von ETON einbauen möchten, prüfen Sie zuvor ob die Platzverhältnisse ausreichend sind und Ihr Verstärker die technischen Vorraussetzungen für den Betrieb mit dem MW Subwoofer aufweist.

Vor dem Einbau des Subwoofers prüfen Sie bitte folgende Punkte:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen den Subwoofer einzubauen.

2. Prüfen Sie bei einem Fremdprodukt / Eigenbaugehäuse, wo Sie den Subwoofer platzieren können. Sie müssen dafür eine Montageöffnung mit geeigneten Mitteln herstellen, die Öffnung sollte mit ausreichender Einbautiefe und planer Auflagefläche sein.

tion

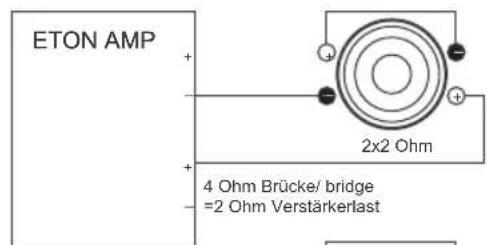

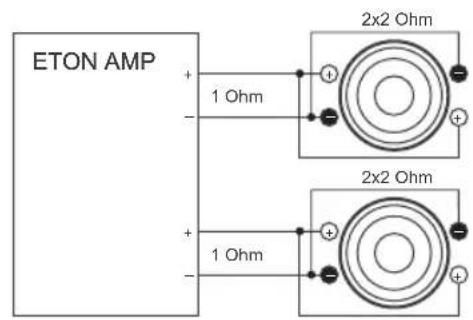

Anschluss Connection

Bei Auswahl des passenden

Verstärkers (AMPs) oder

Subwoofer darf die Verstärker-

Ausgangsimpedanz (Ohm)

nicht unterschritten werden!

Bass-Reflex Box Ventilated B

K

Bassreflex Gehäuse MW 6.5

Gehäuse Nettovolumen 7 – 14 l

Rohrdurchmesser 60 – 70 mm

Rohrlänge 250 / 500 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 8

Gehäuse Nettovolumen 15 – 25 l

Rohrdurchmesser 70 mm

Rohrlänge 300 / 300 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 10

Gehäuse Nettovolumen 18 – 25 l

Rohrdurchmesser 70 mm

Rohrlänge 270 / 200 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 12

Gehäuse Nettovolumen 45 – 70 l

Rohrdurchmesser 100 mm

Rohrlänge 220 / 220 mm

Anzahl der Ports 1

keine Wolle

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Geschlossenes Gehäuse MW 6.5

Gehäuse Nettovolumen - nicht empfohlen

Geschlossenes Gehäuse MW 8

Gehäuse Nettovolumen 8 – 12 l mit Dämmwolle 50 % Gehäuse gefüllt

Geschlossenes Gehäuse MW 10

Gehäuse Nettovolumen 15 – 25 l mit Dämmwolle 50 % Gehäuse gefüllt

Geschlossenes Gehäuse MW 12

Gehäuse Nettovolumen 25 – 35 l mit Dämmwolle 50 % Gehäuse gefüllt

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Technische Daten Technical

ta

TSP TSP

Nennimpedanz Zn (Ω) Nominal impedance Zn (Ω)
Gleichstromwiderstand Re DC resistance Re
Resonanzfrequenz fs 1W / TSP (Hz) Resonance frequency fs 1W / TSP (Hz)
Gesamtgüte QTS Total Q QTS
Elektrische Güte QES Electrical Q QES
Mechanische Güte QMS Mechanical Q QMS
Äquivalentvolumen VAS (dm3) Equivalent air volume of suspension VAS (dm3)
Kraftfaktor BL x I (Tm) Force factor BL x I (Tm)
Nachgiebigkeit der Aufhängung CMS (mm/N) Suspension compliance CMS (mm/N)
Ges. bewegte Masse MMS (g) Total moving mass MMS (g)
Schwingspulen-Durchmesser Voice coil diameter
Schwingspulen-Induktivität Le (mH) @ 10 kHz Voice coil inductance Le (mH) @ 10 kHz
Effektive Abstrahlfläche SD (cm2) Effective piston area SD (cm2)
Pegel (dB) *bei 1 W / 1m	SPL (dB) *bei 1 W / 1m
Belastbarkeit (W)	Rated power / music power (W)
Xmax Elektriksch @50% BL (mm)	Xmax electr. @50% BL (mm)
Xmax Mechanisch (mm)	Xmax mech. (mm)

Maße	Dimensions
Außendurchmesser	Outer Diameter
Ausschnittdurchmesser	Cut Out Diameter
Einbautiefe	Installation Depth
Gewicht	Weight
Anzahl der Verschraubungslöcher	Number of Screwholes

Technische Daten Technical

ta

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
