MW 10 FLAT - Subwoofer ETON - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Passiv)
Marke	ETON
Modell	MW 10 FLAT
Kategorie	Subwoofer (Car-HiFi)
Anwendung	Fahrzeugaudio
Gehäuseempfehlung Bassreflex	17-25 Liter Nettovolumen
Gehäuseempfehlung geschlossen	15-22 Liter mit Dämmwolle (50% Füllung)
Portdurchmesser (Bassreflex)	70 mm
Portlänge (Bassreflex)	270 mm
Anzahl Ports	1
Mindestplattenstärke Gehäuse	18 mm
Verstrebung Gehäuse	Empfohlen
Dichtmaterial	Mitgelieferter Gummi-Einbauring oder Dichtband
Schwingspulenkonfiguration	Doppelschwingspule 2x2 Ohm
Anschlussmöglichkeiten	1 Ohm, 2 Ohm, 4 Ohm (je nach Verstärker)
Einbauort	Fahrzeug (Kofferraum oder Gehäuse)
Sicherheitshinweis Einbau	Batterie vor Einbau abklemmen
Gehörschutz	Lautstärke über 85 dB vermeiden
Garantie	Erlöschen bei unbefugten Änderungen
Kundendienst	ETON Fachhändler kontaktieren
Verpackung	Schutzkarton, für Schadensfall aufbewahren

Häufig gestellte Fragen - MW 10 FLAT ETON

Wie schließe ich den MW 10 FLAT Subwoofer an?

Der Anschluss erfolgt gemäß den Schaltbildern in der Bedienungsanleitung. Der Subwoofer hat eine Doppelschwingspule mit 2+2 Ohm, sodass je nach Verschaltung 1 Ohm, 2 Ohm oder 4 Ohm möglich sind. Stellen Sie sicher, dass die Ausgangsimpedanz Ihres Verstärkers nicht unterschritten wird.

Welches Gehäuse wird empfohlen?

Für den MW 10 FLAT werden ein Bassreflexgehäuse mit 17-25 Litern Nettovolumen oder ein geschlossenes Gehäuse mit 15-22 Litern empfohlen. Details zu Portabmessungen finden Sie in der Anleitung.

Kann ich den Subwoofer in ein vorhandenes Gehäuse einbauen?

Ja, sofern die Einbautiefe und der Ausschnittdurchmesser ausreichend sind. Achten Sie auf eine plane und luftdichte Montage mit geeignetem Dichtmaterial.

Welche Sicherheitshinweise muss ich beachten?

Vor dem Einbau die Fahrzeugbatterie abklemmen. Vermeiden Sie dauerhafte Lautstärken über 85 dB, um Gehörschäden zu vermeiden. Die Installation sollte nur von qualifiziertem Personal durchgeführt werden.

Wie hoch ist die Belastbarkeit des Subwoofers?

Die genaue Belastbarkeit ist in der Anleitung nicht spezifiziert. Orientieren Sie sich an den technischen Daten des Verstärkers und wählen Sie eine passende Leistungsklasse.

Was ist bei der Montage zu beachten?

Verwenden Sie geeignete Schrauben und Dichtmaterial wie den mitgelieferten Gummi-Einbauring. Das Gehäuse sollte stabil und verstrebt sein, Mindestplattenstärke 18 mm.

Kann ich den Subwoofer selbst reparieren?

Nein, versuchen Sie keine Reparaturen selbst. Wenden Sie sich an Ihren ETON Fachhändler. Unbefugte Änderungen führen zum Garantieverlust.

Welche Impedanz hat der Subwoofer?

Der MW 10 FLAT hat eine Doppelschwingspule mit je 2 Ohm, die Gesamtimpedanz kann je nach Verschaltung 1 Ohm, 2 Ohm oder 4 Ohm betragen.

Wie muss das Gehäuse für den Bassreflexbetrieb dimensioniert sein?

Das Nettovolumen sollte 17-25 Liter betragen, mit einem runden Port von 70 mm Durchmesser und einer Länge von 270 mm. Verwenden Sie keine Dämmwolle.

Wo finde ich die technischen Daten?

Die technischen Daten (TSP) sind in der Anleitung aufgeführt, jedoch ohne konkrete Zahlenwerte. Für genaue Werte kontaktieren Sie bitte den ETON Kundendienst.

BEDIENUNGSANLEITUNG MW 10 FLAT ETON

ETON bedankt sich ausdrücklich für den Kauf dieses Subwoofers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes.

Der ETON Subwoofer garantiert hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören.

Bedienungsanleitung

Die vorliegende Bedienungsanleitung wurde so konzipiert, dass Sie Ihnen eine korrekte Installation ermöglicht. Sie enthält Informationen und grundsätzliche Vorgehensweisen für die korrekte Funktionsweise des Produktes und deren daran angeschlossenen externen Geräte. Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie mit der Installation oder dem Anschluss des Subwoofers mit integriertem Verstärkermodul beginnen.

Introduction

Sicherheitshinweise Safety In

tructions

Achtung!

Bitte lesen Sie alle Warnungen in dieser Anleitung. Diese Informationen sind hervorgehoben und eingefügt, um Sie über mögliche persönliche Schäden oder Beschädigungen von Sachwerten zu informieren.

Hörschäden

DAUERHAFTES AUSGESETZTSEIN VON LAUTSTÄRKEN ÜBER 85dB KANN ZUR SCHÄDIGUNG DES GEHÖRS FÜHREN. VERSTÄRKER BETRIEBENE AUTOHIFI-ANLAGEN KÖNNEN LEICHT SCHALLDRÜCKE ÜBER 130 dB ERZEUGEN UND IHR GEHÖR NACHHALTIG SCHÄDIGEN. BITTE BENUTZEN SIE DEN GESUNDEN MENSCHENVERSTAND UND VERMEIDEN SIE SOLCHE RISIKEN.

Attention!

Lautstärke und Fahrerbewusstsein

Der Gebrauch von Musikanlagen kann das Hören von wichtigen Verkehrsgeräuschen behindern und dadurch während der Fahrt Gefahren auslösen.

ETON übernimmt keine Verantwortung für Gehörschäden, körperliche Schäden oder Sachschäden, die aus dem Gebrauch oder Missbrauch seiner Produkte entstehen.

Sollen Karosseriebleche ausgeschnitten oder entfernt werden, nehmen Sie Kontakt mit Ihrer Fahrzeug-Vertragswerkstatt auf. Bei Beschädigungen tragender Karosserieteile kann die Betriebserlaubnis erlöschen.

ATTENTION!

Verpackung und Inhalt

Die MW Flat-Subwooferserie ist mit einem Gummischutzring am Korbrand versehen und in einem dafür konstruierten schützenden Karton verpackt. Beschädigen Sie die Verpackung nicht und bewahren Sie diese für die spätere Verwendung im Schadensfalle auf. Kontrollieren Sie bei Erhalt des Subwoofers, dass: Die Verpackung intakt ist, der Inhalt den Spezifikationen entspricht und das Produkt keine Beschädigung aufweist. Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer des Subwoofers an.

Werkzeuge Tools

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Geeignete Schrauben
Dichtmaterial: mitgelieferter Einbau-Gummi-Ring o.ä.

HINWEIS: Wir empfehlen den Subwoofer mittels Einschraubmuffen / Einschlagmuttern o.ä. fest zu verschrauben. Eine Abdichtung kann mittels des mitgelieferten Gummi-Einbauringes erfolgen oder mittels EPDM Dichtband / Quellband. In jedemfalle ist auf eine feste und luftdichte Montage zu achten.

Table of contents

Vorsichtsmaßregeln Precatio

- Read first

Achtung! Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden. Dies ist nicht bei allen Fahrzeugen problemlos möglich. Bitte informieren Sie sich in Ihrer Fachwerkstatt oder finden Sie Hinweise in der Fahrzeugbetriebsanleitung.

Hinweis: Die Installation und die Einstellung des Subwoofers sollte nur von qua Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des subwoofers.

Warnung! Bevor Sie externe Geräte anschließen, die nicht zur Verstärkereinheit gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten.

Warnung! Im Falle eines Defektes versuchen Sie nicht den Subwoofer selbst zu reparieren. Wenden Sie sich bei Bedarf ausschließlich an Ihren ETON Fachhändler der den technischen Kundendienst informieren wird. Jede unbefugte Änderung bedeutet das Erlöschen des Garantieanspruchs.

Warnung! Der Subwoofer ist für den Einbau in ein dafür vorgesehenes Subwoofer Gehäus konzipiert. Es muss auf eine plane und dichte Auflagefläche geachtet werden. Die Luftdichtigkeit zum Gehäuse hin ist mit Dichtband / Dichtstoffen herzustellen, welche nicht die Funktion des Subwoofers beeinflussen.

Vor dem Einbau Before Insta

Dieser Abschnitt konzentriert sich auf Erwägungen hinsichtlich des dafür vorgesehenen Einbaus Ihres neuen Subwoofers in ein Subwoofergehäuse.

Wenn Sie den Subwoofer in ein nicht dafür vorgesehenes und freigegebenes Subwoofergehäuse von ETON einbauen möchten, prüfen Sie zuvor ob die Platzverhältnisse ausreichend sind und Ihr Verstärker die technischen Vorraussetzungen für den Betrieb mit dem MW Subwoofer aufweist.

Vor dem Einbau des Subwoofers prüfen Sie bitte folgende Punkte:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen den Subwoofer einzubauen.
2. Prüfen Sie bei einem Fremdprodukt / Eigenbaugehäuse, wo Sie den Subwoofer platzieren können. Sie müssen dafür eine Montageöffnung mit geeigneten Mitteln herstellen, die Öffnung sollte mit ausreichender Einbautiefe und planer Auflagefläche sein.

tion

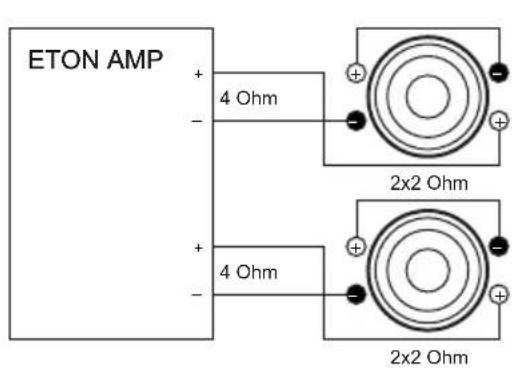

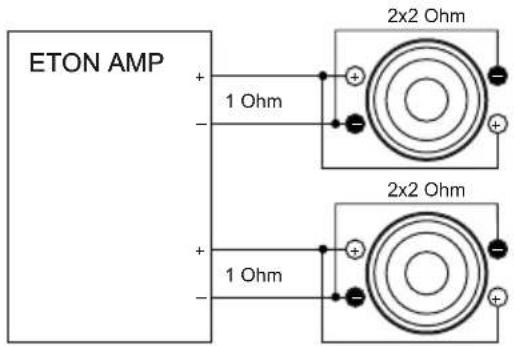

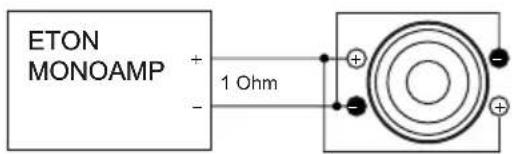

Anschluss Connection

Bei Auswahl des passenden

Verstärkers (AMPs) oder

Subwoofer darf die Verstärker-

Ausgangsimpedanz (Ohm)

nicht unterschritten werden!

Bassreflex Gehäuse MW 10 Flat

Gehäuse Nettovolumen 17 – 25 l

Rohrdurchmesser 70 mm

Rohrlänge 270 / 170 mm

Anzahl der Ports 1

keine Wolle

Bassreflex Gehäuse MW 12 Flat

Gehäuse Nettovolumen 18 – 35 l

Rohrdurchmesser 70 mm

Rohrlänge 200 / 200 mm

Anzahl der Ports 1

keine Wolle

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Geschlossenes Gehäuse MW 10 Flat

Gehäuse Nettovolumen 15 – 22 l mit Dämmwolle 50 % Gehäuse gefüllt

Geschlossenes Gehäuse MW 12 Flat

Gehäuse Nettovolumen 18 – 25 l mit Dämmwolle 50 % Gehäuse gefüllt

Wir empfehlen das Gehäuse zu verstreben um die Stabilität der Subwooferbox zu gewährleisten, eine Plattenstärke von minimum 18 mm.

Technische Daten Technical

ta

TSP TSP

Nennimpedanz Zn (Ω) Nominal impedance Zn (Ω)
Gleichstromwiderstand Re DC resistance Re
Resonanzfrequenz fs 1W / TSP (Hz) Resonance frequency fs 1W / TSP (Hz)
Gesamtgüte QTS Total Q QTS
Elektrische Güte QES Electrical Q QES
Mechanische Güte QMS Mechanical Q QMS
Äquivalentvolumen VAS (dm3) Equivalent air volume of suspension VAS (dm3)
Kraftfaktor BL x I (Tm) Force factor BL x I (Tm)
Nachgiebigkeit der Aufhängung CMS (mm/N) Suspension compliance CMS (mm/N)
Ges. bewegte Masse MMS (g) Total moving mass MMS (g)
Schwingspulen-Durchmesser Voice coil diameter
Schwingspulen-Induktivität Le (mH) @ 10 kHz Voice coil inductance Le (mH) @ 10 kHz
Effektive Abstrahlfläche SD (cm2) Effective piston area SD (cm2)
Pegel (dB) *bei 1 W / 1m	SPL (dB) *bei 1 W / 1m
Belastbarkeit (W)	Rated power / music power (W)
Xmax Elektriksch @50% BL (mm)	Xmax electr. @50% BL (mm)
Xmax Mechanisch (mm)	Xmax mech. (mm)

Maße	Dimensions
Außendurchmesser	Outer Diameter
Ausschnittdurchmesser	Cut Out Diameter
Einbautiefe	Installation Depth
Gewicht	Weight
Anzahl der Verschraubungslöcher	Number of Screwholes

Technische Daten Technical

ta

ETON behält sich das Recht vor, die beschriebenen Produkte ohne jegliche Vorankündigung zu verändern oder zu verbessern. Alle Rechte sind vorbehalten. Die auch teilweise Vervielfältigung des vorliegenden Handbuchs ist untersagt.
