Produkttyp	Lichttaster (diffuser Sensor)
Modell	CX-424
Marke	Panasonic
Abmessungen (H x B x T)	31 mm x 11,2 mm x 20 mm
Gewicht	ca. 55 g
Betriebsspannung	12 … 24 V DC ±10 %, Restwelligkeit ≤10 %
Stromaufnahme	max. 20 mA
Schaltausgang	NPN oder PNP, Open Collector, max. 100 mA
Schutzart	IP67 (IEC)
Umgebungstemperatur Betrieb	-25 … +55 °C (ohne Kondensation und Eisbildung)
Umgebungstemperatur Lagerung	-25 … +70 °C
Relative Luftfeuchtigkeit	35 … 85 % RH
Einstellbare Tastweite	100 mm (fix)
Lichtfleckgröße	ca. 2 mm Durchmesser (im Fokus)
Sendeelement	LED, infrarot
Einstellung	Empfindlichkeit über Potenziometer
Betriebsanzeige	LED orange (bei aktivem Ausgang)
Stabilitätsanzeige	LED grün (bei sicheren Erkennungsbedingungen)
Hell-/Dunkel-Umschaltung	vorhanden
Kurzschlussfestigkeit	ja
Wiederholgenauigkeit	max. 1 mm
Anschlussart	Kabel 2 m oder M8-Stecker (4-polig)
Gehäusematerial	Kunststoff (PBT), Linse Acryl
Spannungsfestigkeit	1000 V AC für 1 Minute zwischen allen Anschlüssen und Gehäuse

Häufig gestellte Fragen - CX-424 PANASONIC

Welche Reichweite hat der Panasonic CX-424?

Der CX-424 ist ein Lichttaster mit einer festen Tastweite von 100 mm. Diese Angabe gilt für weißes Büropapier als Referenzobjekt.

Kann der CX-424 auch transparente Objekte erkennen?

Der CX-424 ist ein Lichttaster (diffuser Sensor) und eignet sich am besten für undurchsichtige Objekte. Für transparente Objekte werden Reflexions-Lichtschranken wie der CX-481 empfohlen.

Welche Schutzart hat der Sensor?

Der Sensor hat die Schutzart IP67 nach IEC, was bedeutet, dass er staubdicht ist und zeitweiligem Untertauchen standhält.

Wie wird die Empfindlichkeit eingestellt?

Die Empfindlichkeit wird über ein Potenziometer am Sensor eingestellt. Drehen Sie es im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen.

Welche Anschlussvarianten gibt es?

Der CX-424 ist mit 2m Kabel (CX-424), 5m Kabel (CX-424-C5) oder M8-Steckanschluss (CX-424-Z) erhältlich. Der Stecker ist 4-polig.

Was bedeutet die LED-Anzeige?

Die orange LED leuchtet, wenn der Ausgang aktiv ist. Die grüne LED zeigt stabile Erkennungsbedingungen an.

Kann der Sensor hell-/dunkel-schaltend betrieben werden?

Ja, der Sensor verfügt über eine Hell-/Dunkel-Umschaltung. Standardmäßig ist er auf Hell-EIN eingestellt.

Wie groß ist der minimale Objektdurchmesser?

Der CX-424 hat einen fokussierten Lichtfleck von ca. 2 mm Durchmesser. Damit können sehr kleine Objekte erkannt werden, abhängig von Farbe und Reflexion.

Ist der Sensor kurzschlussfest?

Ja, alle Modelle der CX-400-Serie sind kurzschlussfest.

Welches Zubehör ist erhältlich?

Es gibt Montagewinkel (z.B. MS-CX2-1), Schlitzmasken und Blenden für die Erkennung kleinster Objekte sowie Verlängerungskabel für den M8-Stecker.

BEDIENUNGSANLEITUNG CX-424 PANASONIC

Universal-Optosensoren

CX400

Optosensoren in kompakter Bauform

Kompakt und universell

Innerhalb der CX-400-Serie sind 42 Standardmodelle in ultrakompakter Bauform wählbar (H31 x B11,2 x T20mm ^3 ). Trotz ihrer kleinen Maße zeichnen sie sich durch ihre hohe Leistungsfähigkeit bei geringem Stromverbrauch aus. Erhältlich sind Einweglichtschranken mit einer Reichweite bis 15m, Reflexions-Lichtschranken bis 5m bzw. 3m (mit Polarisationsfilter, sowie Lichttaster mit einer Tastweite bis 800mm Weiterhin sind erhältlich: Triangulationslichttaster mit Hinter- und Vordergrundausblendung, Fokuslichttaster mit Hintergrundunterdrückung (Spotdurchmesser ca. 2mm).

Alle Modelle sind kurzschlussfest, verfügen über einen IP-Schutz von IP 67 und eine Hell-Dunkel Umschaltung. Desweiteren ist die CX-400-Serie als NPN- oder PNP-Typ lieferbar, und als Kabelmodell oder mit M8-Steckanschluss erhältlich. Für den universellen Einsatz ist ein umfangreiches Zubehör lieferbar. Dieses umfasst Polarisationsfilter für Einweglichtschranken (Übersprechunterdrückung), Schlitzmasken (Erkennung von kleinsten Objekten), verschiedene Reflektorgrößen und eine Vielzahl von Montagewinkeln.

APPLIKATIONEN

Detektion durchsichtiger Materialien Lageüberprüfung Triggerung für Bildverarbeitung

Objekterkennung Sichere Erkennung durch Hinter-

grundausblendung

01/2009

Erkennung dünner Objekte durch

Vordergrundausblendung

Universal-Optosensoren

BESONDERHEITEN

Lichttaster mit Vorder- und Hintergrundausblendung

Vordergrundausblendung (VGA)

Mit Hilfe der Vordergrundausblendung können auch 1mm dünne Objekte, welche auf einem Untergrund liegen, sicher erkannt werden.

Hintergrundausblendung (HGA)

Objekte, die sich hinter dem Messobjekt befinden, werden ausgeblendet. Eine sichere Erkennung wird garantiert.


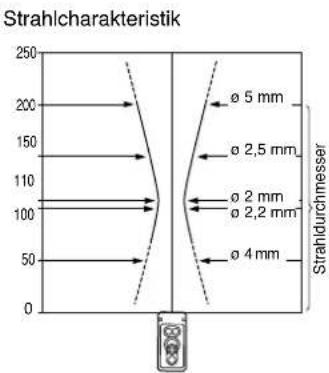

Fokussierter Lichtfleck

Durch den stark fokussierten Lichtfleck des Lichttasters CX-423 können auch sehr kleine Objekte erkannt werden. Der Lichtfokus beträgt ca. ∅2mm.

Reflexionslichtschranken mit Polarisationsfilter

Reflexionslichtschranken, die mit polarisiertem Licht arbeiten, können auch stark reflektierende Objekte sicher erkennen.

Typ Abbildung		Reichweite / Tastweite Sendeelement Artikel Nr.
Einweg	Kurze Reichweite		10m	Rote LED	CX-411-[P]-[Z/C5]
	Große Reichweite		15m	Infrarote LED	CX-412-[P]-[Z/C5]
Reflexion	Für durchsichtige Objekte		50 bis 500mm (*2)	Infrarote LED	CX-481-[P]-[Z/C5]
			10m	Infrarote LED	CX-482-[P]-[Z/C5]
	Mit Polarisationsfilter		3m (*1)	Rote LED	CX-491-[P]-[Z/C5]-[Y]
	Ohne Polarisationsfilter		5m (*1)	Rote LED	CX-493-[P]-[Z/C5]-[Y]
Lichtaster	Kurzer Tastbereich		100mm	Infrarote LED	CX-424-[P]-[Z/C5]
	Mittlerer Tastbereich		300mm	Infrarote LED	CX-421-[P]-[Z/C5]
	Großer Tastbereich		800mm	Infrarote LED	CX-422-[P]-[Z/C5]
	Fokussierter Lichtfleck		70 bis 200mm	Rote LED	CX-423-[P]-[Z/C5]
Lichtaster mit VGA/HGA	Fokussierter Lichtfleck		20 bis 50mm (*2)	Rote LED	CX-441-[P]-[Z/C5]
	Kurzer Tastbereich			Rote LED	CX-443-[P]-[Z/C5]
	Mittlerer Tastbereich		15 bis 100mm (*2)	Rote LED	CX-444-[P]-[Z/C5]
	Großer Tastbereich		20 bis 300mm (*2)	Rote LED	CX-442-[P]-[Z/C5]

Hinweis: Die Montagewinkel sind im Lieferumfang nicht enthalten und müssen separat bestellt werden.

Weitere Hinweise:

(*1)

Die Angaben über die Reichweite der Reflexionstypen beziehen sich auf den Einsatz des Reflektors RF 230. Hierbei sollte der Mindestabstand zwischen Reflektor und Sensor 0,1m betragen.

(*2)

Der angegebene einstellbare Messbereich bezieht sich auf den maximal einstellbaren Abstand.

Universal-Optosensoren

BESTELLHINWEISE

Die Sensoren sind mit verschiedenen Anschlussvarianten erhältlich: Standard (Kabel, 2m), Kabel 5m und M8-Stecker

Typ Schaltausgang			Artikel Nr.
			Standard Kabel	5m M8-Steckanschluss
Einweg	10m - Typ	NPN	CX-411 CX-411-C5 CX-411-Z
		PNP	CX-411-P CX-411-P-C5 CX-411-P-Z
	15m - Typ	NPN	CX-412 CX-412-C5 CX-412-Z
		PNP	CX-412-P CX-412-P-C5 CX412-P-Z
Reflexion	500mm - Typ für transparente Objekte (mit Reflektor, ohne Polfilter)	NPN	CX-481 CX-481-C5 CX481-Z
		PNP	CX-481-P CX-481-P-C5 CX-481-P-Z
	2m - Typ für transparente Objekte (mit Reflektor, ohne Polfilter)	NPN	CX-482 CX-482-C5 CX-482-Z
		PNP	CX-482-P CX-482-P-C5 CX-482-P-Z
	3m - Typ (mit Reflektor, mit Polfilter)	NPN	CX-491 CX-491-C5 CX-491-Z
		PNP	CX-491-P CX-491-P-C5 CX-491-P-Z
	3m - Typ (ohne Reflektor)	NPN	CX-491-Y CX-491-C5-Y CX-491-Z-Y
		PNP	CX-491-P-Y	CX-491-P-C5-Y	CX-491-P-Z-Y
	5m - Typ (ohne Polfilter)	NPN	CX-493 CX-493-C5 CX-493-Z
		PNP	CX-493-P CX-493-P-C5 CX-493-P-Z
	5m - Typ (ohne Polfilter, ohne Reflektor)	NPN	CX-493-Y CX-493-C5-Y CX-493-Z-Y
		PNP	CX-493-P-Y	CX-493-P-C5-Y	CX-493-P-Z-Y
Lichttaster	100mm - Typ	NPN	CX-424 CX-424-C5 CX-424-Z
		PNP	CX-424-P CX-424-P-C5 CX-424-P-Z
	300mm - Typ	NPN	CX-421 CX-421-C5 CX-421-Z
		PNP	CX-421-P CX-421-P-C5 CX-421-P-Z
	800mm - Typ	NPN	CX-422 CX-422-C5 CX-422-Z
		PNP	CX-422-P CX-422-P-C5 CX-422-P-Z
	200mm - Spottyp	NPN	CX-423 CX-423-C5 CX-423-Z
		PNP	CX-423-P CX-423-P-C5 CX-423-P-Z
Lichttaster mit Vorder- und Hintergrundausblendung	50mm - Spottyp	NPN	CX-441 CX-441-C5 CX-441-Z
		PNP	CX-441-P CX-441-P-C5 CX-441-P-Z
	50mm - Typ	NPN	CX-443 CX-443-C5 CX-443-Z
		PNP	CX-443-P CX-443-P-C5 CX-443-P-Z
	100mm - Typ	NPN	CX-444 CX-444-C5 CX-444-Z
		PNP	CX-444-P CX-444-P-C5 CX-444-P-Z
	300mm - Typ	NPN	CX-442 CX-442-C5 CX-442-Z
		PNP	CX-442-P CX-442-P-C5 CX-442-P-Z

Hinweis: Die Anschlusskabel für den Steckanschluss sind im Lieferumfang nicht enthalten und müssen separat bestellt werden.

Anschlusskabel für M8-Buchsen (4-polig)

Typ	Artikel Nr.	Kabellänge
Gerade	UZZ80820	2m
	UZZ80850	5m
Gewinkelt	UZZ80821	2m
	UZZ80851	5m

Reflektor

Typ	Artikel Nr.
Standard RF-230

Typ Artikel Nr.	Größe Blende		Arbeitsbereich Kleinste Objektgröße
			Blende auf einer Seite	Blenden auf beiden Seiten	Blende auf einer Seite	Blenden auf beiden Seiten
Runde Blende (für Einweg- lichtschranke)	OS-CX-05	0,5mm 400mm	20mm 12mm 0,5mm
	OS-CX-1	1mm 900mm	100mm 12mm 1mm
	OS-CX-2	2mm 2m 400mm	12mm 2mm
Rechtecklger Schlitz (für Einweg- lichtschranke)	OS-CX-05X6	0,5 x 6mm 2m 400mm	12mm 0,5 x 6mm
	OS-CX-1X6	1 x 6mm	3m	1m	12mm 1 x 6mm
	OS-CX-2X6	2 x 6mm	5m	2m	12mm 2 x 6mm

Hinweise:
(*1): Die Angaben beziehen sich auf beidseitigen Einsatz

Rechteckige Schlitzmaske

Zum Aufstecken auf das Gehäuse.

Runde Blende

Zum Aufstecken auf das Gehäuse.

Polarisationsfilter

Typ	Artikel Nr.	Messbereich	Kleinstes Messobjekt
Aufsteckfilter für Übersprechunterdrückung (Einweglichtschranke)	PF-CX4-V (vertikal)	5m (*1)	∅12mm (*1)
	PF-CX4-H (horizontal)	5m (*1)	∅12mm (*1)

Polfliter (Ubersprechunterdrückung)

Polfilter zur problemlosen Montage von zwei Sensoren nebeneinander.

PF-CX4-V

PF-CX4-H

Reflektoren

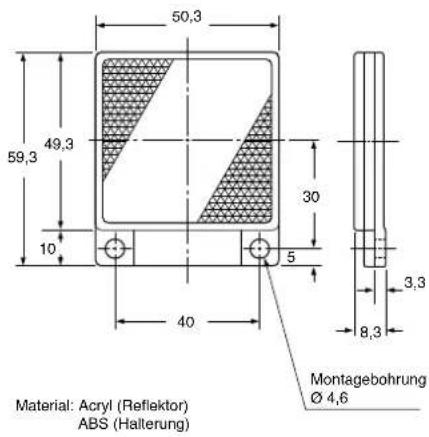

RF-210

RF-220

Reflektoren

Typ	Artikel Nr.	Messbereich	Kleinstes Messobjekt
Reflektoren für Reflexionslicht-schranken	RF-210	1m (*2)	∅30mm
	RF-220	1,5m (*2) ∅35mm

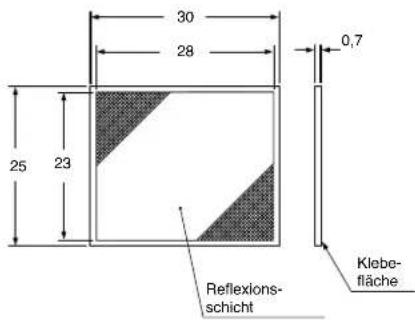

Reflexionsband	RF-11	0,5m	(*3)
	RF-12	0,7m

Hinweise:
(*2): Zwischen Sensor und Reflektor muss ein Abstand von mind. 0,1m eingehalten werden.
(*3): Umgebungstemperatur: -25 bis +55°C, Luftfeuchtigkeit: 35 bis 85% (rel.); Reflexionsband muss auf fettfreiem Untergrund angebracht werden; bel Zurechtschnelden des Bandes verkürzt sich die Reichwelte.

Reflexionsband

Universal-Optosensoren

ZUBEHÖR

Montagewinkel

Typ Artikel	Nr. Beschreibung
Montagewinkel	MS-CX2-1	auch für RF-210 geeignet	Bei Einweglichtschranken werden 2 Stück benötigt
	MS-CX2-2
	MS-CX2-3	Befestigung an rückseitiger Wand
	MS-CX2-4	stabile Ausführung
	MS-CX2-5	seitliche Befestigung
Montagewinkel für Reflektor	MS-RF21-1	Winkelblech zur sicheren Befestigung des Reflektors RF-210 (*1)
	MS-RF22	dito für RF-220
	MS-RF23	dito für RF-230

Hinweise:
(*1): Die Montagewinkel sind nur für die Kabeltypen geeignet. Bei den Steckertypen kann aufgrund der Abmessungen das Kabel evtl. nicht angeschlossen werden.

Montagewinkel für Reflektoren

MS-RF23 MS-RF22

Zwei M4 Schrauben (10mm Länge) sind belgefügt

Zwei M3 Schrauben (8mm Länge) sind belgefügt

MS-RF21-1

Zwei M3 Schrauben (12mm Länge) sind belgefügt

Montagewinkel

MS-CX2-1

Zwei M3 Schrauben (12mm Länge) sind belgefügt.

MS-CX2-2

Zwei M3 Schrauben (12mm Länge) sind belgefügt.

MS-CX-3

Zwei M3 Schrauben (12mm Länge) sind belgefügt.

MS-CX2-4

Zwei M3 Schrauben (14mm Länge) sind beigefügt.

MS-CX2-5

Zwei M3 Schrauben (12mm Länge) sind beigefügt.

Universal-Optosensoren

TECHNISCHE DATEN

Typ		Einweg Reflexion
		Standard	Große Reichweite	Für transparente Objekte Mit Polfilter Standard
Artikel Nr.	NPN-Ausgang CX-411-*CX-412-*CX-481-*CX-482-*CX-491-*CX-493-*
	PNP-Ausgang CX-411-P-*CX-412-P-*CX-481-P-*CX-482-P-*CX-491-P-*CX-493-P-*
Reichweite / Tastweite		10m 15m 0,5m (*1) 2m (*1)		3m (*1)	5m (*1)
Kleinstes erkennbares Objekt		Metall, mattschwarz, ∅ > 12mm (*3)		Durchsichtig bis undurchsichtig, ∅ > 50mm		Transparent bis Metall glänzend, ∅ > 50mm	Transparent bis undurchsichtig, ∅ > 50mm
Hysterese		-
Wiederholgenauigkeit		Max. 0,5mm
Betriebsspannung		12 bis 24VDC ± 10%, Restwelligkeit P-P max. 10%
Stromaufnahme		Sender und Empfänger:je max. 20mA	Sender:max. 25mA,Empfänger:max. 20mA	Max. 20mA (CX482 max. 25mA)
Ausgang		NPN-Typ (Open Kollektor):Laststrom: max. 100mAAngelegte Spannung: max. 30VDC (zwischen Ausgang und 0V)Restspannung:max. 1V (bei 50mA Laststrom)max. 0,4V (bei 16mA Laststrom)		PNP-Typ (Open Kollektor):Laststrom: max. 100mAAngelegte Spannung: max. 30VDC (zwischen Ausgang und +V)Restspannung:max. 1V (bei 50mA Laststrom)max. 0,4V (bei 16 mA Laststrom)

Universal-Optosensoren

TECHNISCHE DATEN

Typ		Lichttaster Lichttaster mit Vorder- und Hintergrundausblendung
					Spottyp Spottyp
Artikel Nr.	NPN-Ausgang CX-424-* CX-421-* CX-422-* CX-423-* CX-441-* CX-443-* CX-444-* CX-442-*
	PNP-Ausgang CX-424-P-* CX-421-P-* CX-422-P-* CX-423-P-* CX-441-P-* CX-443-P-*				CX-444-P-* CX-442-P-*
Tastweite (*2)		100mm 300mm 800mm			70 bis 200mm	2 bis 50mm		15 bis 100mm	20 bis 300mm
Einstellbare Tastweite		- 20 bis 50mm						20 bis 100mm	40 bis 300mm
Lichtfleckgröße (im Fokus)					∅ca. 2mm ∅ca. 2mm		∅ ca. 6,5mm	∅ ca. 9mm	∅ ca. 15mm
Hysterese bzgl. Tastweite		Max. 15% Max. 2% Max. 5%
Wiederholgenauigkeit		Max. 1mm Max. 0,5mm			Parallel 1mm, senkrecht 0,2mm
Betriebsspannung		12 bis 24VDC ± 10%, Restwelligkeit P-P max. 10%
Stromaufnahme		max. 20mA			max. 25mA
Ausgang		NPN-Typ (Open Kollektor):Laststrom: max. 100mAAngelegte Spannung: max. 30VDC (zwischen Ausgang und 0V)Restspannung:max. 1V (bei 50mA Laststrom)max. 0,4V (bei 16mA Laststrom)			PNP-Typ (Open Kollektor):Laststrom: max. 100mAAngelegte Spannung: max. 30VDC (zwischen Ausgang und +V)Restspannung:max. 1V (bei 50mA Laststrom)max. 0,4V (bei 16mA Laststrom)
					max. 1ms
Absprechzeit		max. 1ms
Betriebsanzeige		LED, orange (bei aktivem Ausgang)
Stabilitätsanzeige		LED, grün (bei sicheren Erkennungsbedingungen)
Empfindlichkeitseinstellung		über Potenziometer				-
Abstandseinstellung		-				über Potenziometer
Übersprechunterdrückung		eingebaut (für max. 2 Sensoren)
Umgebungsbedingungen	Verschmutzungsgrad	3 (Industrieumgebung)
	Schutzart	IP 67 (IEC)
	Temperatur	Betrieb: -25 bis +55°C (ohne Kondesation und Eisbildung); Lagerung: -25 bis 70°C
	Feuchtigkeit	35 bis 85% RH
	Fremdlicht	Sonnenlicht: 10.000 lux, Kunstlicht: 3.000 lux
	EMC	EN 60947-5-2
	Spannungsfestigkeit	1000 V AC für eine Minute zwischen allen Anschlüssen und dem Gehäuse
	Isolationswiderstand	Mind. 20 MΩ bei 250VDC zwischen allen Anschlüssen und dem Gehäuse
	Vibrationsfestigkeit	10 bis 500 Hz, Amplitude 1,5mm (max. 10G), in X-, Y- und Z-Richtung für je 2 Stunden
	Stoßfestigkeit	500m/s2 (ca. 50G) in X-, Y- und Z-Richtung, je 3 Mal
Sendeelement		LED, infrarot			LED, rot
Material		Gehäuse: Kunststoff (PBT), Linse: Acryl, Frontfenster: Acryl
Kabel		Kabel: 0,2mm2, 3-adrig (Sender Einwegtyp: 2-adrig), Länge 2m oder 5m; Steckertyp: M8-Buchse (4-polig)
Verlängerungskabel		bis 100m (bei Querschnitt 0,3mm2)
Gewicht		ca. 55g

Universal-Optosensoren

MESSCHARAKTERISTIK

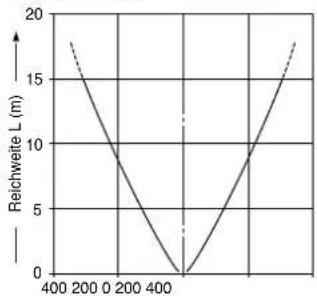

CX-411* / Einweglichtschranke
Parallelversatz

Verkippung

Parallelversatz mit Lochblende (ø 0,5mm)

Parallelversatz mit Lochblende (ø 1mm)

Parallelversatz mit Lochblende (ø 2mm)

Parallelversatz mit Schlitzblende (0,5 x 6mm)

Parallelversatz mit Schlitzblende (1 x 6mm)

Parallelversatz mit Schlitzblende (2 x 6mm)

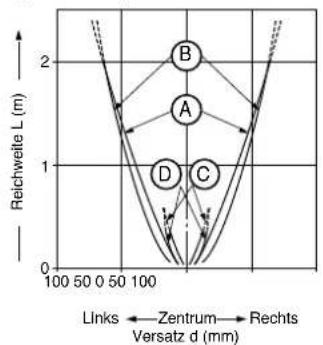

Bezeichnungen:
Parallelversatz

Verkippung

A Blende einseitig

B Blende beidseitig

A Blende einseitig, horizontal

B Blende einseitig, vertikal

© Blende beidseitikg, horizontal

D Blende beidseitig, vertikal

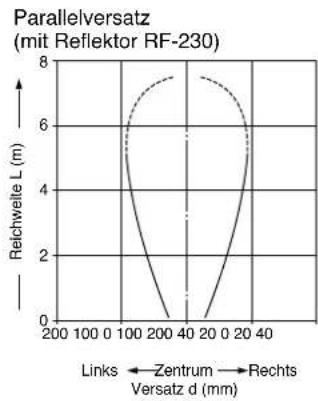

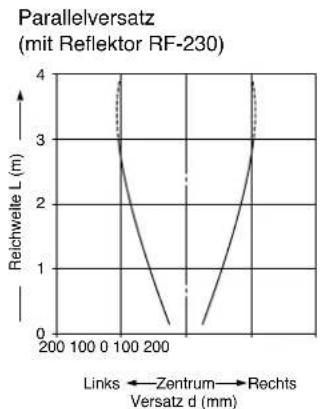

Parallelversatz

CX-412* / Einweglichtschranke
Parallelversatz

Verkippung

Universal-Optosensoren

MESSCHARAKTERISTIK

CX-481*

CX-482*

CX-491*

CX-493*

Universal-Optosensoren

MESSCHARAKTERISTIK

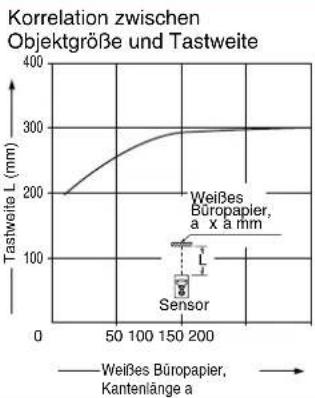

CX-421* / Lichttaster

Hinweis: Bei dem linken Graphen wurde die Empfindlichkeit derart eingestellt, dass der Sensor das Referenzobjekt (weißes Büropapier, 200 x 200mm) bei einer Tastweite von 300mm gerade noch sicher erkannt wird.

CX-422* / Lichttaster

Hinweis: Bei dem linken Graphen wurde die Empfindlichkeit derart eingestellt, dass der Sensor das Referenzobjekt (weißes Büropapier, 200 x 200mm) bei einer Tastweite von 800mm gerade noch sicher erkannt wird.

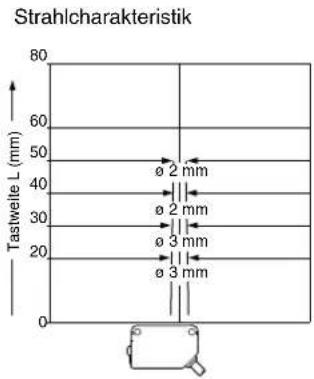

CX-423* / Lichttaster mit kleinem fokussierten Lichtfleck

Hinweis: Bei dem linken Graphen wurde die Empfindlichkeit derart eingestellt, dass der Sensor das Referenzobjekt (weißes Büropapier, 200 x 200mm) bei einer Tastweite von 200mm gerade noch sicher erkannt wird.

Universal-Optosensoren

MESSCHARAKTERISTIK

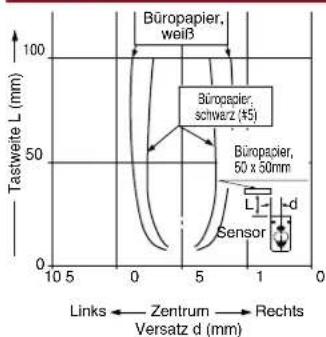

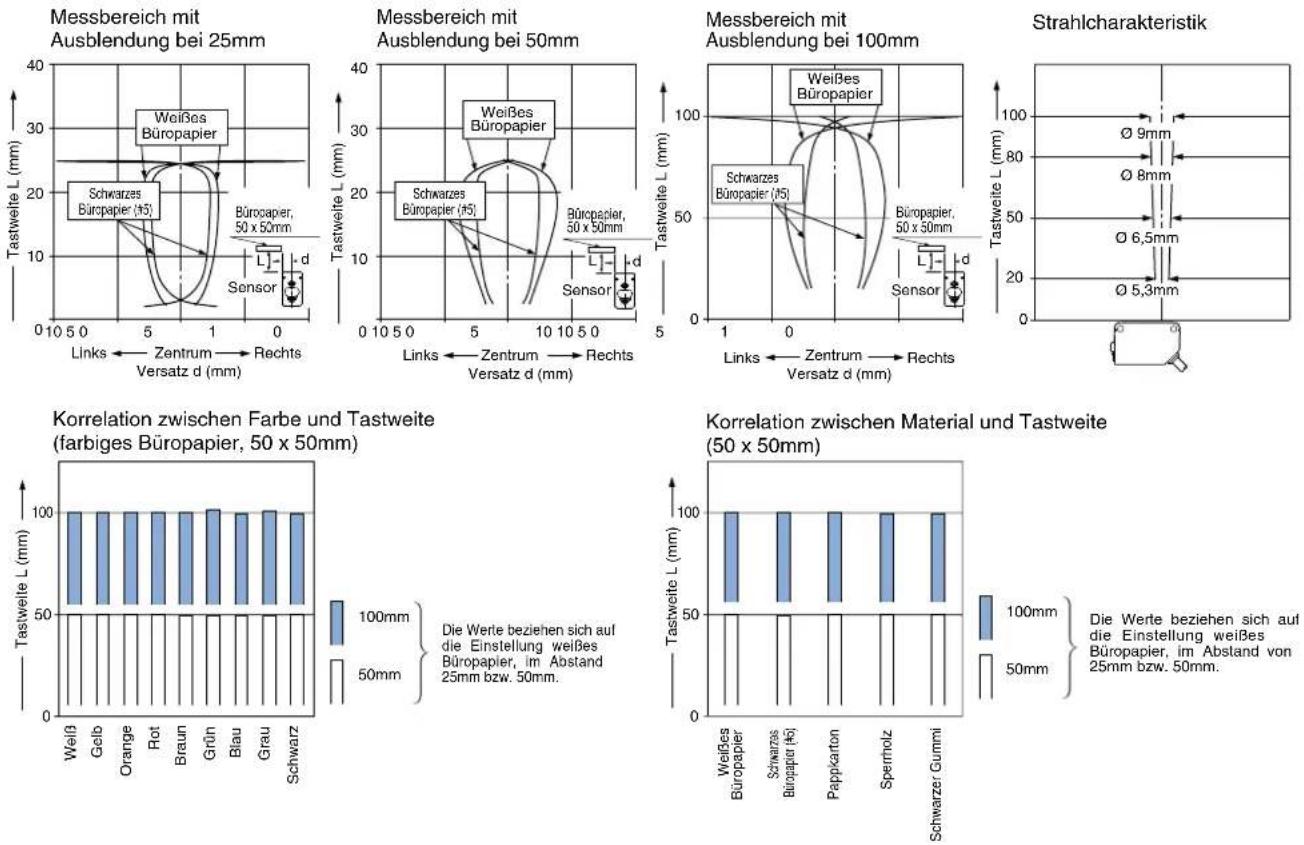

CX-441* / Lichttaster

Korrelation zwischen Farbe und Tastweite (farbiges Büropapier, 50 x 50mm)

Korrelation zwischen Material und Tastweite (50 x 50mm)

CX-442* / Lichttaster

Korrelation zwischen Farbe und Tastweite (farbiges Büropapier, 50 x 50mm)

Korrelation zwischen Material und Tastweite (50 x 50mm)

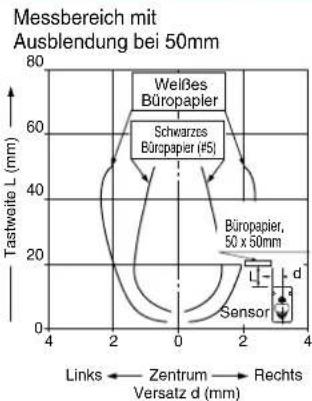

CX-443* / Lichttaster mit Vorder-/ Hintergrundausblendung

CX-444* / Lichttaster mit Vorder-/ Hintergrundausblendung

Universal-Optosensoren

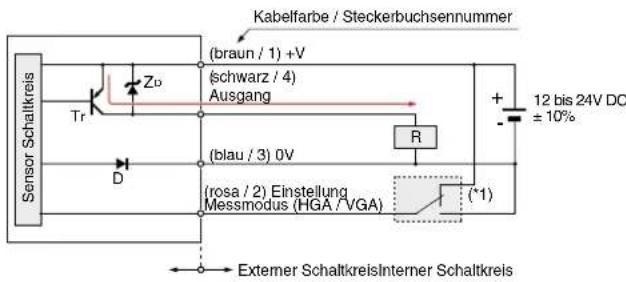

ANSCHLUSSDIAGRAMME

NPN

Standard

CX441, CX442, CX443 und CX444

(+1)
Einstellung Messmodus:
Hintergrundausblendung (HGA): Anschluss an 0 V
Vordergrundausblendung (VGA): Anschluss an +V

Symbole...

: Verpolungsschutzdiode

Z_D : Zenerdiode (Spannungsspitzenschutz)

Tr : NPN Ausgangstransistor

Steckerversion M8

Standard

Hinweis: Der Sender der
Einweglichtschranke
besitzt keinen Ausgang

CX441, CX442, CX443 und CX444

Hinweis: Der Anschluss 2 bestimmt das
Verhalten des Sen sors (Vorder- /
Hintergrundausblendung

PNP

Standard

CX441, CX442, CX443 und CX444

(*1)
Einstellung Messmodus:
Hintergrundausblendung (HGA): Anschluss an 0 V
Vordergrundausblendung (VGA): Anschluss an +V

Symbole... D

: Verpolungsschutzdiode

Z_D : Zenerdiode (Spannungsspitzenschutz)

Tr : PNP Ausgangstransistor

Steckerversion M8

Standard

Hinweis: Der Sender der
Einweglichtschranke
besitzt keinen Ausgang

CX441, CX442, CX443 und CX444

Hinweis: Der Anschluss 2 bestimmt das Verhalten des Sensors (Vorder-/ Hintergrundausblendung

Universal-Optosensoren

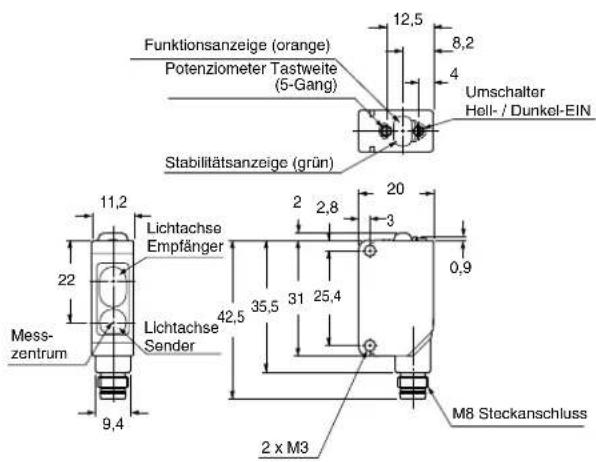

ABMESSUNGEN

CX-41* CX-41Z*

Hinweise 1) Nur in der Empfängereinheit 2) Bei Empfänger: Betriebsanzeige (grün)

Hinweise 1) Nur in der Empfängereinheit 2) Bei Empfänger: Betriebsanzeige (grün)

CX-49*, CX-48*, CX-42* CX-49*-Z, CX-48*-Z, CX-42*-Z

CX-44* CX-44*Z

Universal-Optosensoren

ABMESSUNGEN

RF-230
Reflektor (Lieferumfang bei Reflexionstypen)

RF-220
Reflektor (Optionales Zubehör)

RF-210
Reflektor (Optionales Zubehör)

RF-11
Reflexionsband (Optionales Zubehör)

RF-12
Reflexionsband (Optionales Zubehör)

RF-13
Reflexionsband (Optionales Zubehör)
