Produkttyp	Stabilisiertes DC-Netzteil
Modell	PSA12020
Hersteller	Pulsar
Eingangsspannung	~100-240 V AC, 50/60 Hz
Ausgangsspannung	12 V DC
Ausgangsstrom (max.)	2 A (bei t_AMB < 30°C)
Ausgangsleistung	24 W
Wirkungsgrad	87%
Standby-Leistung	< 0,1 W
Energieeffizienzklasse	VI
Schutzfunktionen	Kurzschlussschutz (SCP), Überspannungsschutz (AC-Eingang), Überlastschutz (OLP)
Garantie	2 Jahre ab Herstellungsdatum
Abmessungen (L x B x H)	78 x 36 x 85 mm
Gewicht (netto)	0,14 kg
Kabellänge DC	1,45 m
DC-Anschluss	5,5/2,1 mm weiblich
Betriebstemperatur	-10°C bis +40°C
Luftfeuchtigkeit (Betrieb)	20% – 90% (ohne Kondensation)
Lagertemperatur	-20°C bis +60°C
Schutzklasse	II (nach PN-EN 60950-1:2007)
Installation	Durch qualifizierten Installateur, in geschlossenen Räumen
Wartung	Keine speziellen Maßnahmen; bei Staub Druckluftreinigung
Entsorgung	Gemäß WEEE-Richtlinie, nicht im Hausmüll

Häufig gestellte Fragen - PSA12020 PULSAR

Was ist die maximale Ausgangsleistung des PSA12020?

Die maximale Ausgangsleistung beträgt 24 W bei einem Ausgangsstrom von 2 A und einer Spannung von 12 V DC.

Welche Eingangsspannung benötigt das Netzteil?

Das Netzteil akzeptiert eine universelle Eingangsspannung von ~100-240 V AC bei 50/60 Hz.

Ist das Netzteil für den Außeneinsatz geeignet?

Nein, das Netzteil ist nur für den Einsatz in geschlossenen Räumen gemäß Umgebungsklasse II vorgesehen. Die zulässige Betriebstemperatur liegt zwischen -10°C und +40°C bei einer Luftfeuchtigkeit bis 90% ohne Kondensation.

Wie schließe ich das Netzteil an?

Verbinden Sie den DC-Stecker (5,5/2,1 mm) mit dem zu versorgenden Gerät. Stecken Sie dann den Netzstecker in eine 230 V Steckdose. Achten Sie auf freie Luftzirkulation um das Netzteil.

Welche Schutzfunktionen hat das Netzteil?

Das Netzteil verfügt über einen elektronischen Kurzschlussschutz (SCP), einen Überspannungsschutz am AC-Eingang und eine Überlastsicherung (OLP) bei 105-150% der Nennleistung. Alle Schutzfunktionen schalten automatisch zurück.

Kann ich mehrere Kameras gleichzeitig anschließen?

Ja, solange der Gesamtstrom 2 A (bei 30°C) nicht überschreitet. Für höhere Temperaturen reduziert sich der zulässige Strom (siehe Diagramm in der Anleitung). Das Netzteil ist für die Stromversorgung von CCTV-Kameras ausgelegt.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vor der Reinigung vom Stromnetz. Bei starker Staubansammlung kann es mit Druckluft gereinigt werden. Keine Flüssigkeiten verwenden.

Was bedeutet die Schutzklasse II?

Schutzklasse II bedeutet, dass das Netzteil durch doppelte oder verstärkte Isolierung geschützt ist. Es benötigt keinen Schutzleiteranschluss.

Wie entsorge ich das Netzteil?

Entsorgen Sie das Netzteil gemäß der WEEE-Richtlinie (Elektro- und Elektronik-Altgeräte). Es darf nicht im Hausmüll entsorgt werden, sondern muss bei einer Sammelstelle für Elektroschrott abgegeben werden.

Gibt es Zubehör für das Netzteil?

Ja, optionales Zubehör umfasst Sicherungshalter und Kabeladapter. Weitere Informationen finden Sie auf der Website www.pulsar.pl.

BEDIENUNGSANLEITUNG PSA12020 PULSAR

Cechy zasilacza:

• wyjście zasilania 2A /12 V DC
• uniwersalny zakres napięcia zasilania \~ 100 – 240 V
• wysoka sprawność 87%
• moc stand by < 0,1 W
  • VI klasa energetyczna

- zabezpieczenia:

• przeciwzwarciiowe SCP
• przepięciowe (wejście AC)
• przeciążeniowe OLP
• gwarancja – 2 lata od daty produkcji

1. Opis techniczny.

1.1. Opis ogólny.

Zasilacz przeznaczony jest do zasilania z sieci 230V kamer telewizji przemysłowej wymagających napięcia 12 V DC. Zasilacz jest wyposażony w zabezpieczenie przeciwzwarciowe i przeciążeniowe.

1.2. Parametry techniczne.

Zasilanie	~ 100 – 240 V; 50/60 Hz
Pobór prądu	0,45 A
Moc zasilacza	24 W max.
Sprawność	87%
Napięcie wyjściowe	12 V DC
Prąd wyjściowy t_AMB <30°C	2 A - patrz wykres 1.
Prąd wyjściowy t_AMB =40°C	1,4 A - patrz wykres 1.
Napięcie tętnienia	100mV p-p max.
Zabezpieczenie przeciwzwarciiowe SCP	elektroniczne, automatyczny powrót
Zabezpieczenie przeciążeniowe OLP	105-150% mocy zasilacza, automatyczny powrót
Warunki pracy	temperatura -10°C ÷ 40°Cwilgotność względna 20%...90%, bez kondensacji
Wymiary (LxWxH)	78 x 36 x 85 [mm]
Waga netto/brutto	0,14 / 0,16 [kg]
Klasa ochronności PN-EN 60950-1:2007	II (druga)
Długość kabla DC	1,45m + wtyk DC5,5/2,1 żeński
Temperatura składowania	-20°C...+60°C

Wykres 1. Dopuszczalny prąd wyjściowy zasilacza w zależności od temperatury otoczenia

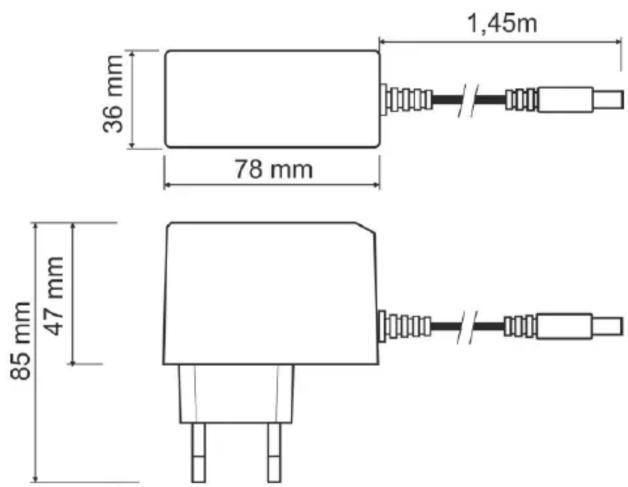

Rys.1. Widok mechaniczny zasilacza

1.3. Akcesoria

Do zasilaczy wtyczkowych dostępne są akcesoria - listwy bezpiecznikowe i redukcje kablowe. Szczegóły na stronie www.pulsar.pl.

2. Instalacja.

2.1. Wymagania.

Zasilacz przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje niskonapięciowe. Urządzenie powinno być zamontowane w pomieszczeniach zamkniętych zgodnie z II klasą środowiskową, o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Urządzenie należy montować w metalowej obudowie (szafie, urządzeniu końcowym) oraz w celu spełnienia wymagań LVD i EMC należy przestrzegać zasad: zasilania, zabudowy, ekranowania -odpowiednio do zastosowania.

2.2. Procedura instalacji.

1. Podłączyć zasilacz do urządzenia.
2. Podłączyć zasilacz do gniazda 230 V. Zasilacz powinien być zainstalowany w taki sposób i w takim miejscu aby przepływ powietrza wokół zasilacza był swobodny.
3. Po wykonaniu testów i kontroli działania zamknąć obudowę, szafę itp.

3. Konserwacja.

Wszelkie zabiegi konserwacyjne można wykonywać po odłączeniu zasilacza od sieci elektroenergetycznej. Zasilacz nie wymaga wykonywania żadnych specjalnych zabiegów konserwacyjnych jednak w przypadku znacznego zapylenia wskazane jest jedynie odkurzenie sprężonym powietrzem.

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl

ZOBACZ

Pulsar sp. j.

Siedlec 150, 32-744 Łapczyca, Polska

Tel. [phone], Fax. [phone]

e-mail: [e-mail], [e-mail]

http://www.pulsar.pl, www.zasilacze.pl

Features of the power supply:

• power output 2 A/12 V DC
- universal AC input voltage range 100 - 240V
• high efficiency 87%
- standby power < 0,1 W
- efficiency level: VI

• protections:
• SCP short-circuit protection
  • overvoltage protection (AC input)
• overload (OLP)
  warranty – 2 year from the production date

1. Technical description.

1.1.General description.

Stabilized DC power supply is intended for supply CCTV cameras that require stabilised voltage of 12 V DC.

The unit is protected against short-circuit and overload.

1.2. Technical parameters.

Supply voltage	~ 100 – 240 V; 50/60 Hz
Current consumption	0,45 A
Supply power	24 W max.
Efficiency	87%
Output voltage	12 V DC
Output current t_AMB<30°C	2 A - refer to graph 1.
Output current t_AMB=40°C	1,4 A - refer to graph 1.
Ripple voltage	100mV p-p max.
Short-circuit protection SCP	electronic, automatic recovery
Overload protection OLP	105-150% of power supply, automatic recovery
Operation conditions	temperature -10°C ÷ 40°Crelative humidity 20%...90%, without condensation
Dimensions (LxWxH)	78 x 36 x 85 [mm]
Net/gross weight	0,14 / 0,16 [kg]
Protection class PN-EN 60950-1:2007	II (second)
Lenght of DC cable	1,45m + plug DC5,5/2,1 female
Storage temperature	-20°C...+60°C

Graph 1.
Relation between output current and ambient temperature.

Fig.1. Dimensions of power supply.

1.3. Accessories.

For power supplies are available accessories - fuse blocks and cable adapter. For details –visit www.pulsar.pl.

2. Installation.

2.1. Requirements.

The power supply shall be mounted by the qualified installer having appropriate (required and necessary for a given country) permissions and qualifications for connecting (operating) low-voltage installations. The power supply shall be mounted in closed rooms, according to the environment class II, of the normal air humidity (RH=90% max. without condensation) and the temperature within the range from -10^ to +40^ .

The power supply shall be mounted in a close casing (a cubicle, a terminal device) and in order to fulfill LVD and EMC requirements the rules for power supplies, encasing and shielding shall be observed according to application.

2.2. Installation procedure.

1. Connect the DC output to the load/loads.
2. Connect the power supply to the AC line. The power supply has to be installed in such way to keep the air flow around the supply unit.
3. After tests and operation control are performed, the casing (cubicle) shall be closed etc.

3. Maintenance.

Any and all maintenance operations may be performed following the disconnection of the power supply from the power network. The adapter does not require any specific maintenance procedures, however, in the case of significant level of dust, it should be cleaned with the compressed air.

WEEE MARK

According to the EU WEE Directive – It is required not to dispose of electric or electronic waste as unsorted municipal waste and to collect such WEEE separately.
