AWT682 - Elektrischer Transformator PULSAR - Kostenlose Bedienungsanleitung

Produkttyp	Sicherheitstransformator (TRZ 60/18/20)
Modell	AWT682
Nennleistung	60 VA
Eingangsspannung	~230 V; 50 Hz (-15%/+10%)
Ausgangsspannung	18 V oder 20 V (wählbar)
Nennausgangsstrom (I1/I2)	3,3 A / 3,0 A
Primärsicherung	T 500 mA / 250 V
Thermischer Schutz	Nicht rückstellbare Sicherung 130 °C
Schutzart	IP43
Gehäusematerial	PC/ABS, UL94-V0
Abmessungen (B x H x T)	75 x 124 x 65 mm
Nettogewicht	1,30 – 1,40 kg
Bruttogewicht	1,40 – 1,50 kg
Betriebstemperatur	-10 °C bis +40 °C (Ta 40B)
Relative Luftfeuchtigkeit	max. 90 % (ohne Kondensation)
Anschlussklemmen	AWG 24 – 12 (2,5 mm²)
Montage	Senkrecht, auf DIN-Schiene (mit Adaptern AWO466/AWO467) oder ebener Fläche
Zusätzlicher Schutz	Überlast- und Kurzschlussschutz durch primäre Sicherung
Verwendungszweck	Versorgung von Geräten, die AC-Spannung benötigen
Entsorgung	Nicht im Hausmüll; gemäß WEEE-Richtlinie

Häufig gestellte Fragen - AWT682 PULSAR

Wie installiere ich den Transformator AWT682 korrekt?

Der Transformator muss von einem qualifizierten Installateur montiert werden. Achten Sie auf senkrechte Montage (IP43), ausreichende Belüftung und Trennung der Stromversorgung vor der Installation. Details siehe Montageanleitung.

Welche Ausgangsspannungen liefert der AWT682?

Der Transformator bietet zwei wählbare Ausgangsspannungen: 18 V oder 20 V Wechselstrom.

Welche Sicherungen sind im Transformator verbaut?

Im Primärkreis ist eine Feinsicherung T 500 mA / 250 V eingebaut. Zusätzlich gibt es einen nicht rückstellbaren Thermosicherung bei 130 °C.

Kann der Transformator auf einer DIN-Schiene montiert werden?

Ja, mit den optionalen Adaptern AWO466 (für TRZ 40–60 VA) oder AWO467 (für 50–80 VA) ist eine DIN-Schienenmontage möglich.

Wie hoch ist die maximale Belastbarkeit des AWT682?

Die Nennleistung beträgt 60 VA. Die angeschlossenen Geräte dürfen diese Leistung nicht überschreiten.

Ist der Transformator für den Außeneinsatz geeignet?

Nein, der Transformator ist nur für den Innenbereich vorgesehen. Die Schutzart IP43 schützt vor Spritzwasser, aber nicht vor dauerhafter Feuchtigkeit.

Welche Kabelquerschnitte sind für den Anschluss geeignet?

Die Klemmen akzeptieren Leiter von AWG 24 bis 12 (max. 2,5 mm²).

Was bedeuten die Bezeichnungen COM, U1, U2, U3?

COM ist der gemeinsame Anschluss der Sekundärwicklung. U1, U2, U3 sind die Ausgangsklemmen für die verschiedenen Spannungen (z. B. 18 V oder 20 V).

Wie kann ich den Transformator vom Netz trennen?

Da der Transformator keinen eigenen Schalter hat, muss die Trennvorrichtung im Stromkreis vorgesehen werden, z. B. ein separater Sicherungsautomat in der Verteilerdose.

Gibt es eine Garantie auf den AWT682?

Ja, die Garantiebedingungen finden Sie auf der Website des Herstellers www.pulsar.pl.

BEDIENUNGSANLEITUNG AWT682 PULSAR

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS POLSKI/ENGLISH

Kod / code: AWT468, AWT682, AWT8161820, AWT8172430

Nazwa/ Name: TRZ 40/U1/U2, TRZ 60/U1/U2, TRZ 80/U1/U2/U3*

IU-TRAFO TRZ

Wydanie: 12 z dnia 06.06.2024

Zastępuje wydanie: 11 z dnia 11.04.2019

* -/U1/U2,U3= napięcie wtórne

* -/U1/U2,U3=secondary voltage

PL

1. Opis techniczny.

1.1. Przeznaczenie.

Transformer AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3. Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.

W celu zachowania wymaganej klasy szczelności (IP43) transformator należy montować w pozycji pionowej zgodnie z rysunkiem rys.1 /rys.2.

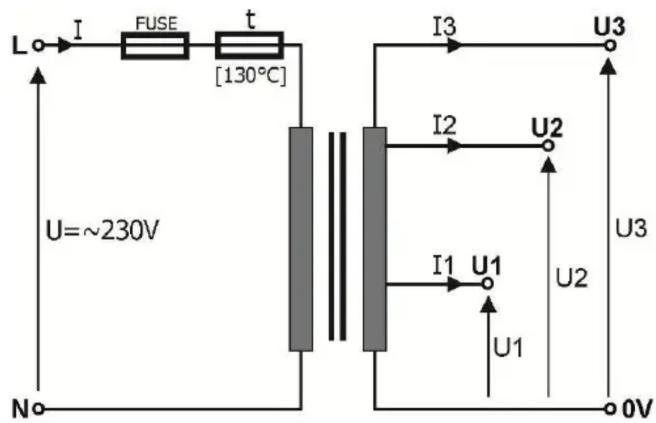

1.2. Schemat elektryczny.

1.3. Opis złącz i elementów transformatora.

Element	Opis
L-N	złącze uzwojenia pierwotnego, zasilania ~230 V
COM-U1-U2-U3	złącze uzwojenia wtórnego, napięcia wyjściowe
FUSE	bezpiecznik topikowy w obwodzie zasilania (~230 V)
t	bezpiecznik termiczny 130°C (niepowracalny)

2. Montaż.

Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz instalacje niskonapięciowe.

Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.

W celu zachowania wymaganej klasy szczelności (IP43) transformator należy montować w pozycji pionowej zgodnie z rysunkiem rys.1 /rys.2.

Transformator powinien być montowany w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić swobodny przepływ powietrza wokół transformatora.

Transformator należy montować w urządzeniu końcowym (szafy sterownicze, kasety, obudowy) którego obudowa zapewnia ochronę przed porażeniem prądem elektrycznym.

Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym 230V AC jest odłączone.

1. Zamontować transformator w wybranym miejscu: na płaskiej powierzchni lub na szynie DIN z użyciem adapterów (AWO466 dla TRZ40VA ÷ TRZ60VA lub AWO467 dla TRZ50VA ÷ TRZ80VA) oraz doprowadzić przewody połączeniowe.
2. Przewody zasilania \~230 V podłączyć do zacisków 230 V L-N transformatora.
3. Podłączyć wyjście transformatora do urządzenia.
   Uwagi: podłączyć wymagane napięcie U1 lub U2 lub U3 dla danego urządzenia zwracając uwagę aby maksymalna moc odbiorników nie przekraczała dopuszczalnej mocy transformatora.
4. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
   Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
5. Wykonać uruchomienie (załączenie zasilania \~230 V), regulacje lub konfiguracje: zgodnie z procedurą producenta systemu, urządzenia.

EN

1. General description.

1.1. Destination.

The AWT xxx, transformer is designed for the supply of equipment requiring the AC voltage: U1 or U2 or U3. The power of devices connected to the terminals must not exceed the power of the transformer.

To maintain the required degree of protection class (IP43), transformer must be installed in a vertical position as shown in Fig.1 / Fig.2.

1.2. Electrical diagram.

1.3. Description of elements and power supply connectors.

Element	Description
L-N	Primary circuit connector, ~230 V supply connector
COM-U1-U2-U3	Secondary circuit connector, output voltage connector
F	Fuse in the power supply circuit (~230 V)
t	Non-ressetable fuse 130°C

2. Installation.

The safety transformer must be installed by a qualified installer, holding the relevant certificates, required and necessary in the particular country for connecting (interfering with) the 230 V systems and low-voltage installations.

Because the transformer is designed for the continuous operation and is not equipped with ON/OFF switch, the power supply line should have the appropriate overload protection. The user should be informed how to disconnect the transformers from the mains (usually be means of the separate fuse in the fuse-box). The power supply installation should conform to the applicable standards and law.

To maintain the required degree of protection class (IP43), transformer must be installed in a vertical position as shown in Fig.1 / Fig.2.

The transformer should be installed indoors (controls cabinets, casings), where air humidity is normal (RH=90% max. without condensation) and temperature in the range of -10^ to +40^ . Provide sufficient airflow around the transformer for convectional cooling.

Caution! Prior to entering installation it is necessary to make sure if the voltage in the 230 V circuit is disconnected.

1. Install the transformer at the selected place: plain surface or on the DIN rail with the adaptors (AWO466 for TRZ40VA ÷ TRZ60VA or AWO467 for TRZ50VA ÷ TRZ80VA) and evacuate connection wires.

2. Supply conductors 230V should be connected to 230 V L-N terminals of the transformer.

3. Connect the output transformer to a device, using installed cables Remarks: Connect required voltage U1 or U2 or U3 (secondary voltage) for the correct device. The power of connected devices must not exceed the power of the transformer.

4. If necessary, make other connections required for the correct type of system / device.

Remarks: consistent with requirements and recommendation of the producer.

1. Start the system (switch on 230V ), adjust or configure: according to procedure of the producer's system.

3. Parametry techniczne / Technical data.

Tab 1.

PARAMETRY TECHNICZNE	TECHNICAL DATA
Napięcie zasilania	Power supply voltage	~230 V; 50 Hz(-15%/+10%)
Napięcie wyjścioweU1/U2/U3	Power supply voltageU1/U2/U3	Tab. 2
Prąd wyjściowy nominalnyI1/I2/I3	Nominal output currentI1/I2/I3	Tab. 2
Zabezpieczenie przeciwzwarciowe i przeciążeniowe	Short circuit and overload protection	Bezpiecznik / FuseTab. 2
Zabezpieczenie termiczne	Thermal protection	130°C (niepowracalne)Non-ressetable fuse 130°C
Złącza podłączeniowe	Terminal block	AWG24÷12 2,5mm ^2
Obudowa	Casing	PC/ABSUL94-V0
Klasa szczelności IP	IP degree	IP 43
Temperatura pracy /Klasa cieplna	Operating temperature /Heat class	-10°C÷40°CTa 40B
Wilgotność względna RH – max.	Relative humidity RH –max.	90 [%]

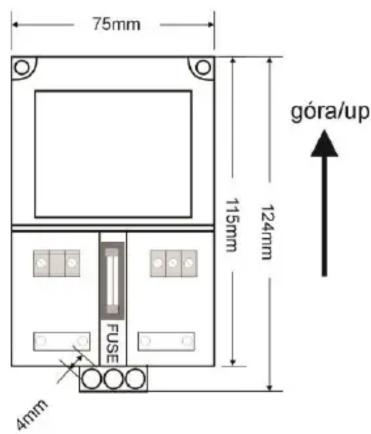

Wymiary (szer x wys x głeb)TRZ 40/U1/U2÷ TRZ 60/U1/U2	Dimensions (W x H x D )TRZ 40/U1/U2÷ TRZ 60/U1/U2	75 x 124 x 65 [mm] (+/-2)Rys./Fig. 1

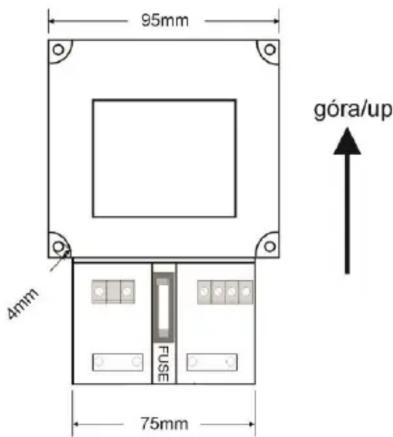

Wymiary (szer x wys x głeb)TRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3	Dimensions (W x H x D )TRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3	95 x 136 x 76 [mm] (+/-2)Rys./Fig. 2
Waga nettoTRZ 40/U1/U2÷ TRZ 60/U1/U2	Net WeightTRZ 40/U1/U2÷ TRZ 60/U1/U2	1,30÷1,40 [kg]
Waga bruttoTRZ 40/U1/U2÷ TRZ 60/U1/U2	Gross WeightTRZ 40/U1/U2÷ TRZ 60/U1/U2	1,40÷1,50 [kg]
Waga nettoTRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3	Net WeightTRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3	1,60÷1,85 [kg]
Waga bruttoTRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3	Gross WeightTRZ 50/U1/U2/U3÷ TRZ 80/U1/U2/U3	1,65÷1,90 [kg]

Tab.2

Parametry techniczne transformatorów TRZTechnical data of transformer TRZ
KOD / CODE NAZWA / NAME	S	U	I	U1/U2/U3	I1/I2/I3	F	t
AWT 468TRZ 40/16/18	40VA	230 V	0,20 A	16 V lub 18 Vor	2,2 A/2,0 A	T 315mA/250 V	130°C
AWT682TRZ 60/18/20	60VA	230 V	0,33 A	18 V lub 20 Vor	3,3 A/3,0 A	T 500mA/250 V	130°C
AWT8161820TRZ 80/16/18/20	80VA	230 V	0,4 A	16 V lub 18 V lub 20 Vor or	5,0 A/4,5 A/4,0 A	T 630mA/250 V	130°C
AWT8172430TRZ80/17/24/30	80VA	230 V	0,4 A	17 V lub 24 V lub 30 Vor or	4,7 A/3,3 A/2,7 A	T 630mA/250 V	130°C

Opis/ Description:

S - Moc / Power rating
U - Napięcie zasilania / Supply voltage
I - Prąd pobierany przy nominalnym obciążeniu z sieci \~230 V / Current draw at nominal load, from network \~230 V
U1/U2/U3 - Napięcia wtórne / Secondary voltage
I1/I2/I3 - Nominalny prąd wyjściowy / Nominal output current
F – Bezpiecznik F w obwodzie pierwotnym transformatora / Fuse F in the primary windings of the transformer
t – Bezpiecznik termiczny niepowracalny 130°C / non-ressetable fuse 130°C

Rys./Fig. 1

Rys./Fig. 2

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

W Polsce zgodnie z przepisami ustawy o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza się pozbyć tego produktu, jest obowiązany do oddania ww. do punktu zbierania zużytego sprzętu. Punkty zbierania prowadzone są m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają negatywny wpływ na środowisko i zdrowie ludzi.

WEEE MARK

The waste electric and electronic products do not mix with general household waste. There is separate collection system for used electric and electronic products in accordance with legislation under the WEEE Directive and is effective only with EU.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl ZOBACZ

Pulsar sp. j.

Siedlec 150,

32-744 Łapczyca

Tel. [phone]

e-mail: [e-mail]

http://www.pulsar.pl
