Produkttyp	ImpulseCheck-Modul (Impulsmessgerät)
Hersteller	Phoenix Contact
Modell	IPCH-4X-PCL-TCP-24DC-UT
Artikelnummer	1045379
Abmessungen (B x H x T)	22,5 mm x 104,7 mm x 114,5 mm
Versorgungsspannung	24 V DC (-15% ... +20%)
Stromaufnahme	≤ 70 mA
Leistungsaufnahme	≤ 2 W
Betriebstemperatur	-25 °C ... +60 °C
Lagertemperatur	-35 °C ... +85 °C
Schutzart	IP20
Montage	Tragschiene 35 mm (EN 60715)
Anschlussart	Schraubklemmen (0,14 mm² ... 2,5 mm²)
Ethernet-Schnittstelle	1x RJ45, 10/100 MBit/s
Sensoranschlüsse	4 (für externe Sensoren IPCH-SC-...)
Fernmeldekontakt	1x potenzialfrei (Öffner/Schließer)
Anzeigen	6 LEDs (PWR, ONLINE, CF, CH1-4, ETH)
Konfiguration	Web-based Management (WBM)
Kommunikation	Proficloud (via Internet)
Gehäusematerial	Polyamid, Farbe RAL 7042
Normen	EN 61000-6-2, EN 61000-6-3
Zubehör	Sensoren IPCH-SC-1.5/3.0, Tragschienen-Busverbinder

Häufig gestellte Fragen - IPCH-4X-PCL-TCP-24DC-UT Phoenix Contact

Wie schließe ich das ImpulseCheck-Modul an?

Das Modul wird auf eine geerdete Tragschiene montiert. Die Spannungsversorgung (24 V DC) wird über Schraubklemmen angeschlossen. Die Sensoren werden an den Klemmen 1-8 angeschlossen (braun/weiß). Der Ethernet-Anschluss erfolgt über RJ45. Der Fernmeldekontakt des SPD wird an die Klemmen FM angeschlossen.

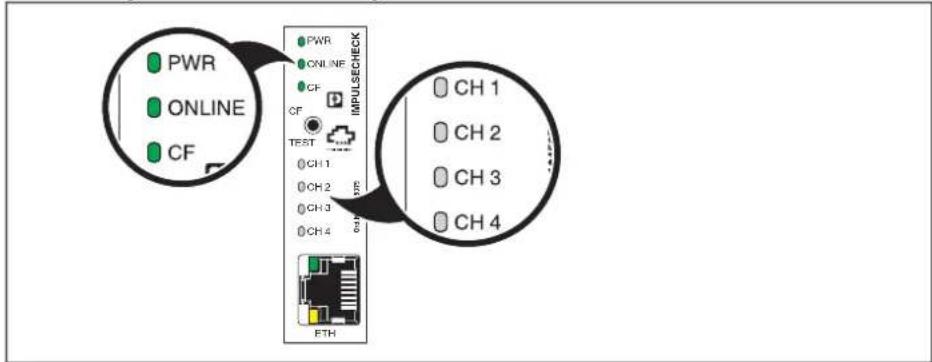

Welche Bedeutung haben die LEDs?

PWR (grün): Versorgungsspannung vorhanden. ONLINE (grün): Verbindung zur Proficloud. CF (grün): Konfigurationsmodus aktiv. CH1-4 (grün/gelb/rot): Status des überwachten Kanals (grün: OK, gelb: Austausch empfohlen, rot: defekt). ETH (grün/gelb): Link/Activity.

Wie konfiguriere ich das Modul?

Halten Sie den Status- und Konfigurationstaster für 1-10 Sekunden gedrückt, um den Konfigurationsmodus zu aktivieren (LED CF leuchtet). Verbinden Sie das Modul per Ethernet mit einem PC und rufen Sie die IP-Adresse (Standard: 192.168.0.10) im Browser auf. Im WBM können Sie Netzwerk-, Proxy- und Geräteeinstellungen vornehmen.

Wie verbinde ich das Modul mit der Proficloud?

Stellen Sie sicher, dass das Modul Zugang zum Internet hat (Ethernet-Verbindung). Im WBM unter 'PROFICLOUD' wählen Sie die gewünschte Cloud. Das Modul registriert sich automatisch mittels UUID. Anschließend müssen Sie in der Proficloud das zugehörige SPD zuordnen.

Was tun bei fehlender Internetverbindung?

Prüfen Sie die Ethernet-Verbindung (LED ETH). Überprüfen Sie die Netzwerkeinstellungen im WBM (DHCP oder statische IP). Stellen Sie sicher, dass die Firewall die Ports 443 und 8883 für *.proficloud.io freigibt. Das Modul puffert Messdaten lokal und sendet sie bei Wiederherstellung der Verbindung.

Wie wechsle ich ein Überspannungsschutzgerät (SPD)?

Schalten Sie das Modul spannungsfrei. Trennen Sie die Leitungen und den Fernmeldekontakt. Tauschen Sie das SPD aus. Nach dem Anschließen registrieren Sie das neue SPD in der Proficloud unter 'ImpulseCheck devices' und aktualisieren das Installationsdatum.

Wie führe ich ein Firmware-Update durch?

Laden Sie die aktuelle Firmware von der Produktseite (phoenixcontact.net/product/1045379) herunter. Im WBM unter 'Firmware Update' wählen Sie die Datei aus und klicken auf 'Upload and Reboot'. Das Modul startet neu und installiert das Update.

Kann ich das Modul ohne SPD betreiben?

Ja, das Modul kann auch ohne angeschlossenes SPD zur Netzbeobachtung genutzt werden. In der Proficloud muss dazu die Option 'Without Arrester' gewählt werden. Gemessene Daten werden dennoch übertragen.

Welche Kabelquerschnitte sind erlaubt?

Für die Schraubklemmen sind starre und flexible Leiter von 0,14 mm² bis 2,5 mm² (AWG 26-14) zulässig. Bei flexiblen Leitungen mit Aderendhülsen: 0,25 mm² bis 2,5 mm². Der Anschlussdrehmoment beträgt 0,5-0,6 Nm.

Wie setze ich die Werkseinstellungen zurück?

Halten Sie den Status- und Konfigurationstaster für mehr als 10 Sekunden gedrückt. Die Netzwerkkonfiguration wird auf die Standard-IP 192.168.0.10 zurückgesetzt (Bestätigung: CF-LED blinkt 3x). Andere Einstellungen bleiben erhalten.

BEDIENUNGSANLEITUNG IPCH-4X-PCL-TCP-24DC-UT Phoenix Contact

Inbetriebnahme und Betrieb des ImpulseCheck-Moduls IPCH-4X-PCL-TCP-24DC-UT

Anwenderhandbuch

Anwenderhandbuch

Inbetriebnahme und Betrieb des ImpulseCheck-Moduls IPCH-4X-PCL-TCP-24DC-UT

UM DE IMPULSECHECK, Revision 01

2023-04-20

Dieses Handbuch ist gültig für:

Bezeichnung Revision Artikel-Nr.

1 Zu Ihrer Sicherheit ....7

1.1 Kennzeichnung der Warnhinweise....7

1.2 Einsatzbereich des Produkts 8

1.2.1 Bestimmungsgemäße Verwendung 8

1.2.2 Modifikationen 8

1.3 Sicherheitshinweise....9

1.4 Sicherheit im Netzwerk.... 10

1.5 Erweiterter Temperaturbereich.... 11

2 Transportieren, Lagern und Auspacken 12

2.1 Transportieren.... 12

2.2 Lagern....12

2.3 Lieferung kontrollieren.... 13

2.4 Auspacken 13

3 Beschreibung des ImpulseCheck-Moduls 14

3.1 Funktionen des ImpulseCheck-Moduls 14

3.2 Lizenzhinweise zu Open Source Software 15

3.3 Bestandteile des ImpulseCheck-Moduls 16

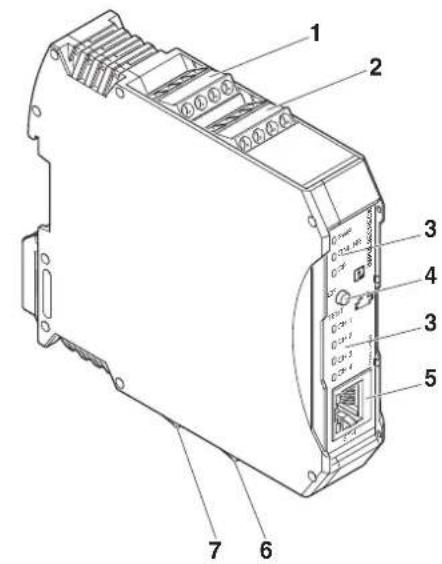

3.3.1 Anschluss- und Bedienelemente 16

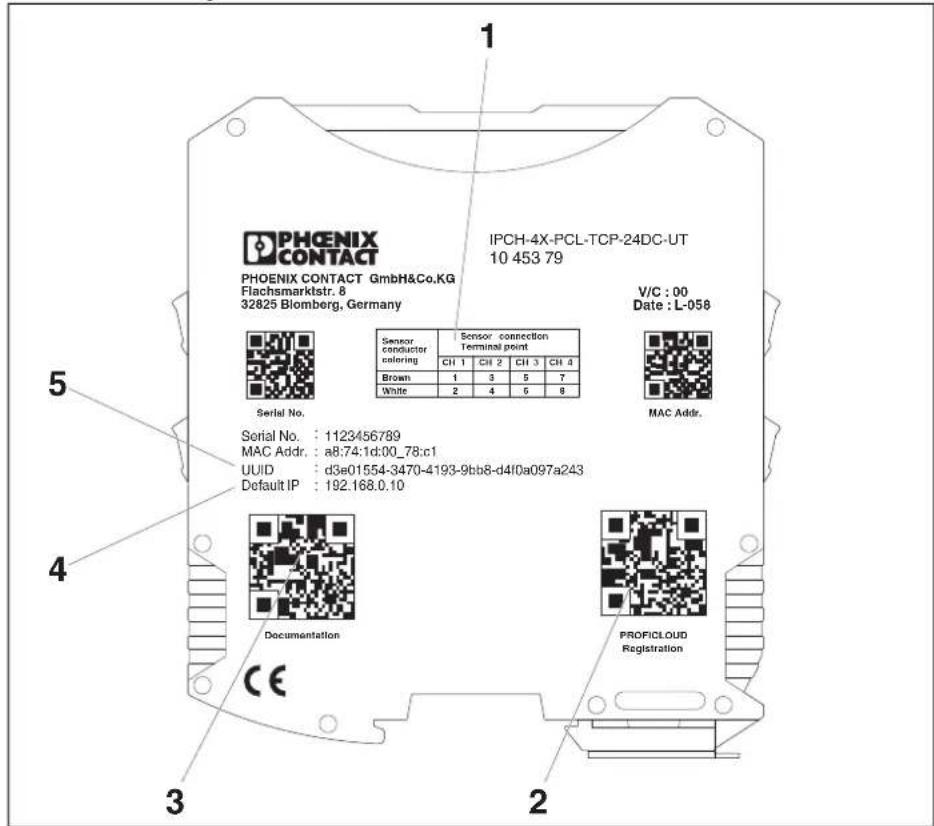

3.3.2 Bedruckung 17

3.4 Diagnose- und Statusanzeigen.... 18

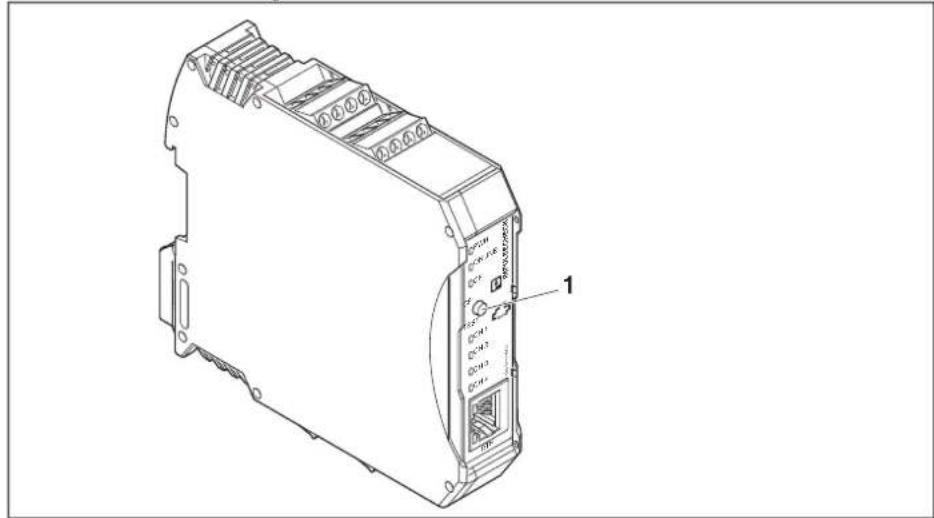

3.5 Status- und Konfigurationstaster 20

3.6 Parametrierungsspeicher 22

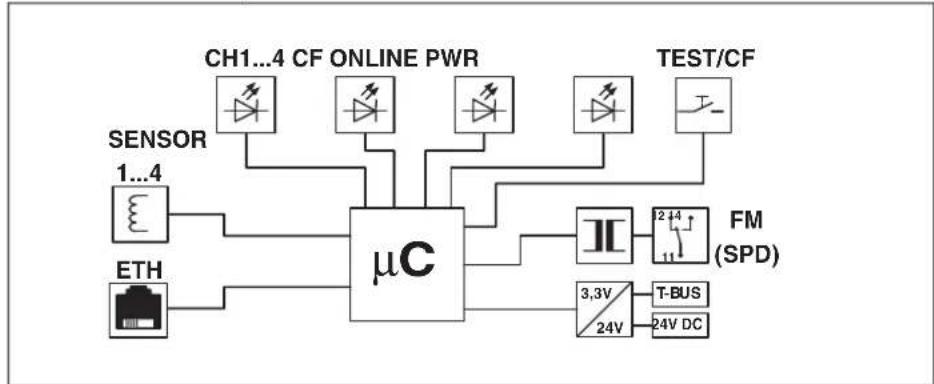

3.7 Internes Prinzipschaltbild.... 22

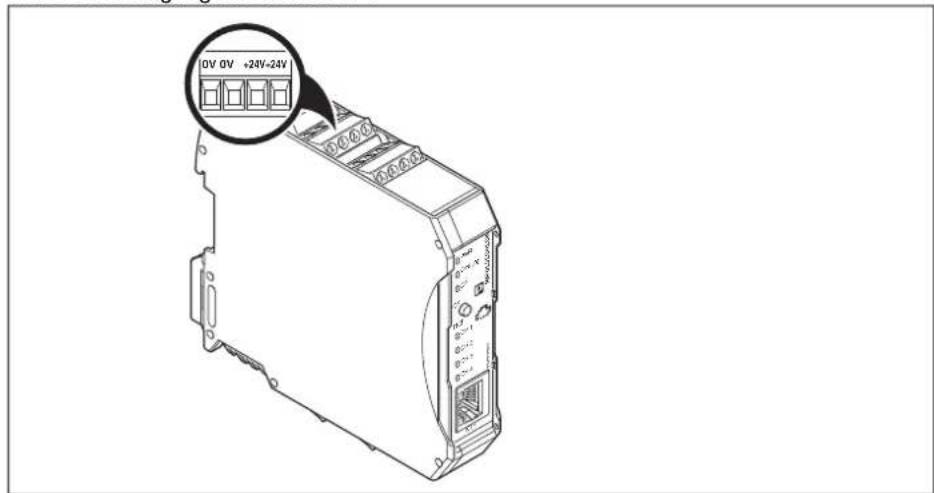

3.8.1 Versorgungsanschluss 24 V 23

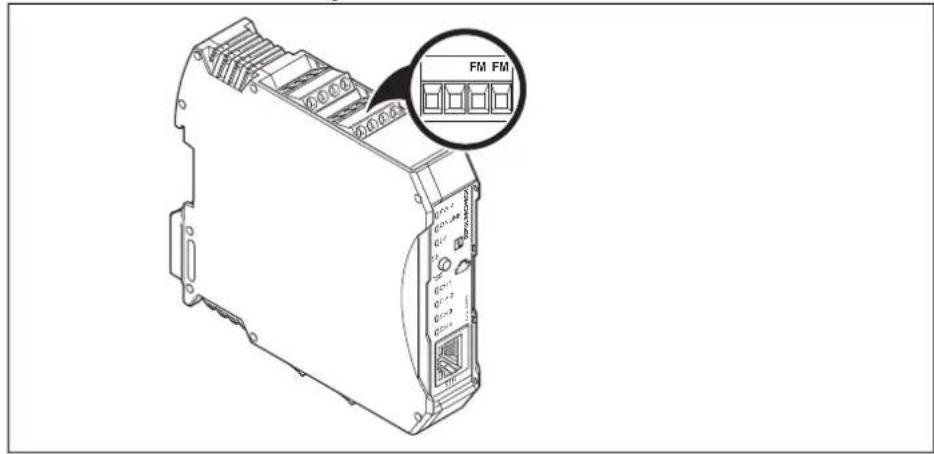

3.8.2 Anschluss Fernmeldung vom SPD 24

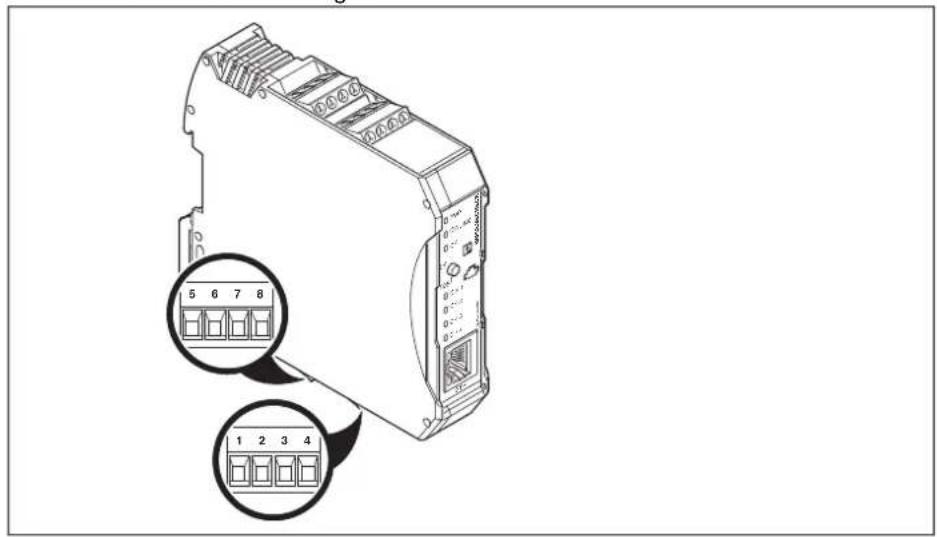

3.8.3 Anschluss Sensorleitungen 25

3.9 Ethernet-Datenschnittstellen 26

4 Hardware montieren und anschließen 27

4.1 Sicherheitshinweise....27

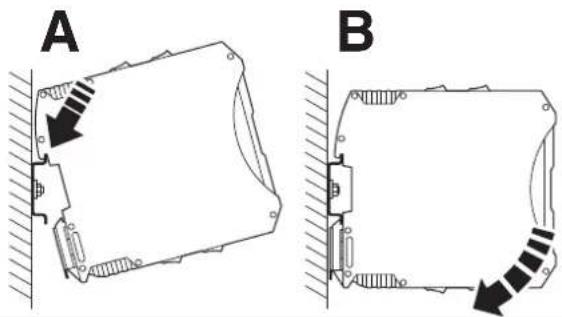

4.2 ImpulseCheck-Modul montieren.... 28

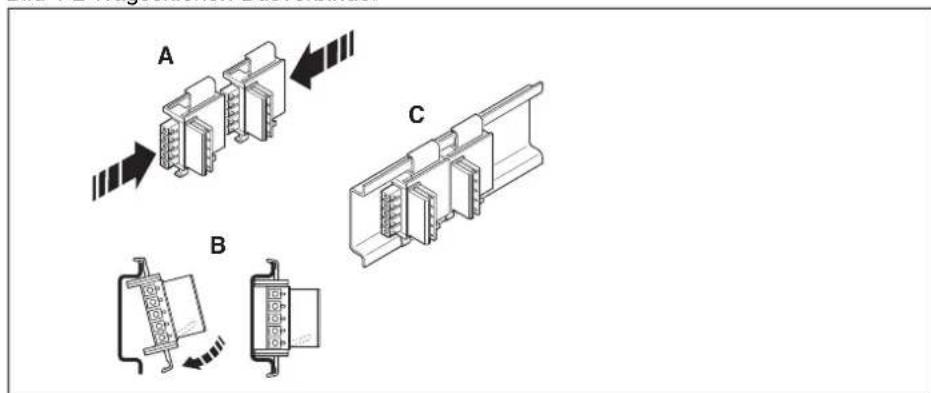

4.3 Tragschienen-Busverbinder montieren 29

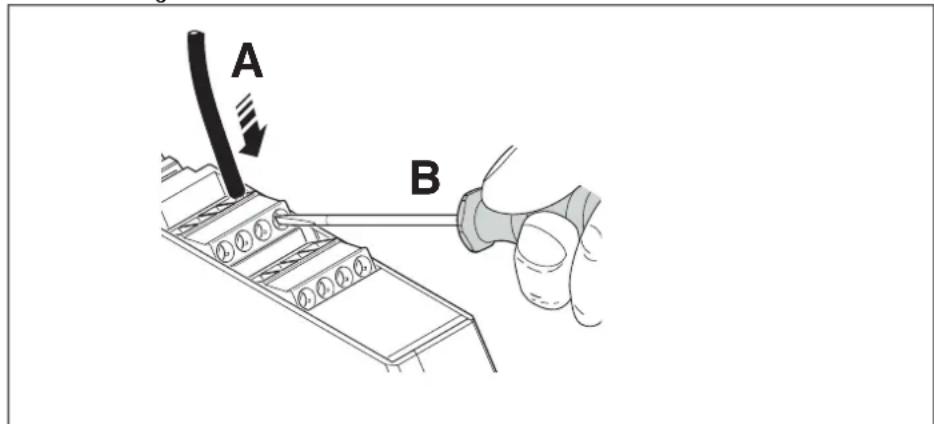

4.4 Leitungen anschließen 30

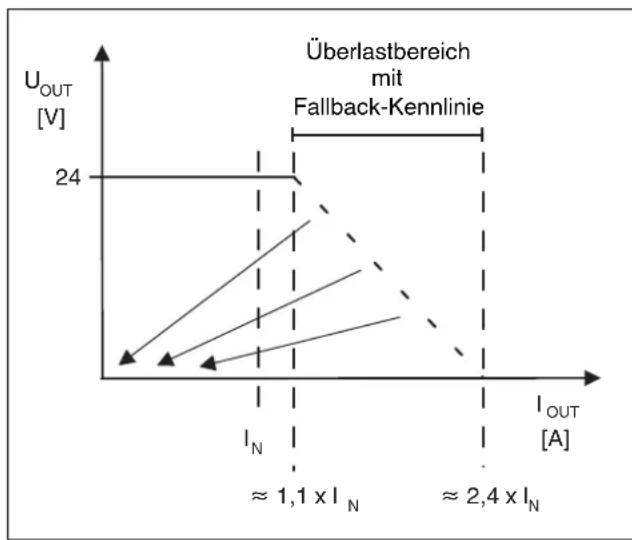

4.5 Dimensionierung der Spannungsversorgung 31
4.6 Fernmeldung anschließen....32

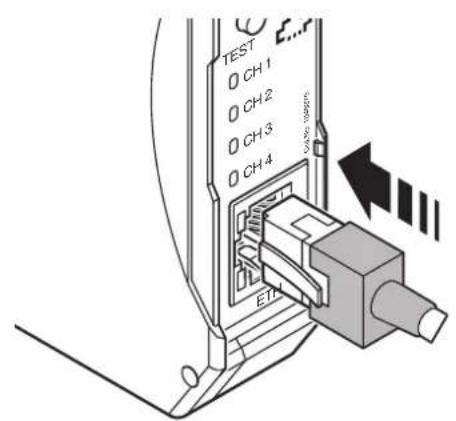

4.7 Ethernet anschließen 32
4.8 Sensoren anschließen.... 33
4.8.1 Zuordnung der Sensoren 34

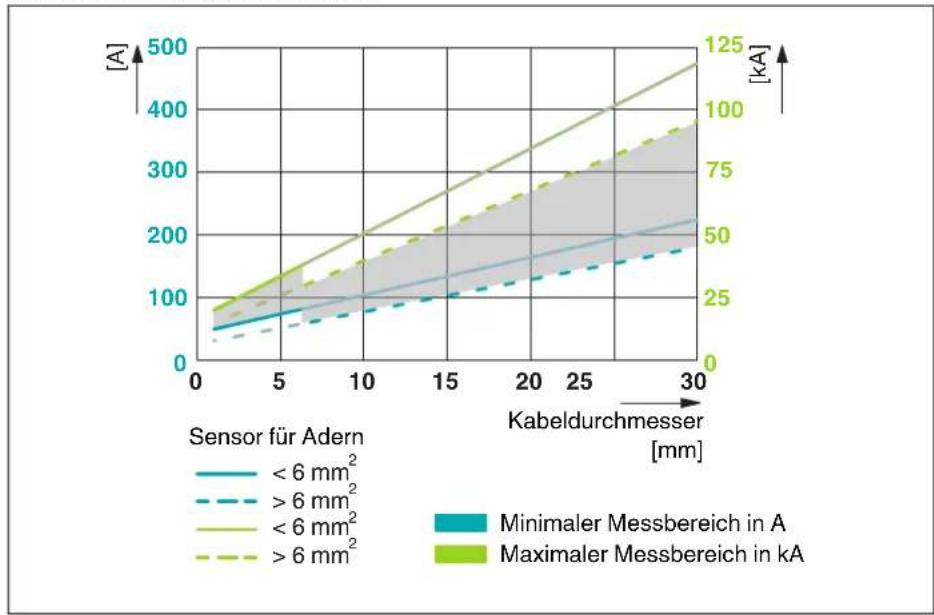

4.8.2 Messbereich der Sensoren 35

5.1 Verbindung mit dem WBM herstellen 36

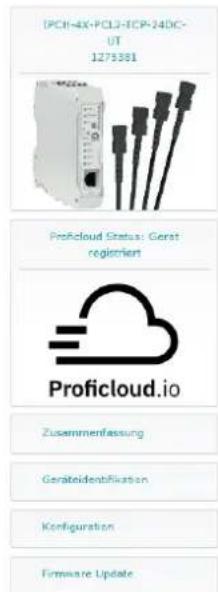

5.2 Seitenaufbau des WBM.... 37

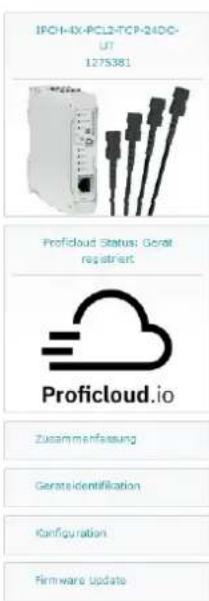

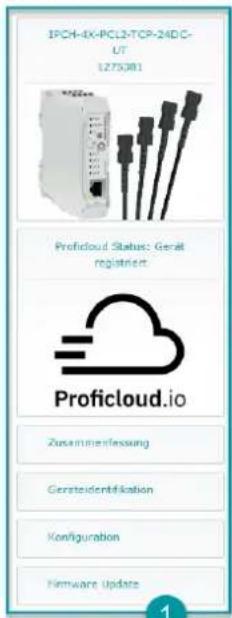

5.3 Navigationsbereich.... 38
5.4 Datenbereich....39

5.4.1 Webseite „Zusammenfassung“ des ImpulseCheck-Moduls .....39
5.4.2 Webseite „Geräteidentifikation“ des ImpulseCheck-Moduls ...... 40
5.4.3 Webseite „Konfiguration“ des ImpulseCheck-Moduls 44
5.4.4 Webseite „Firmware-Update“ des ImpulseCheck-Moduls 48
5.4.5 Rechtliche Hinweise 48

6 Proficloud-Service „Impulse Analytics“ 49

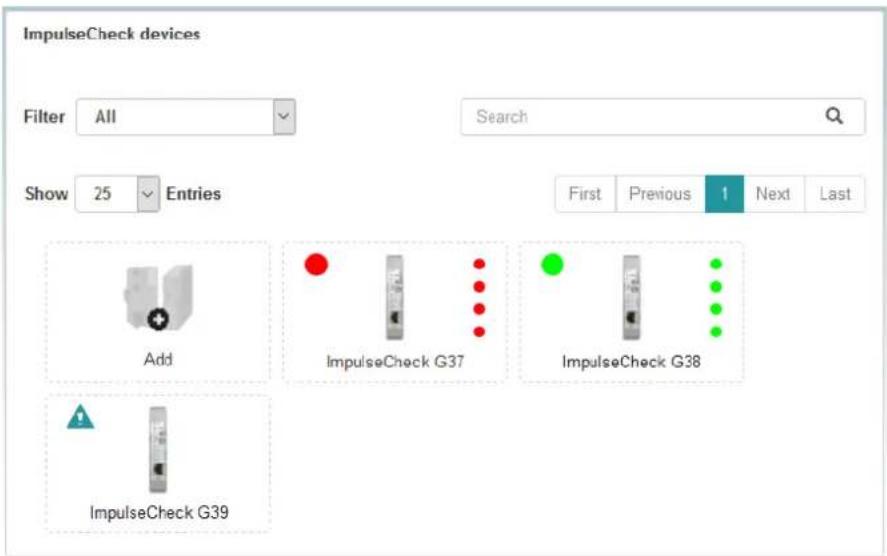

6.1 Webseite „ImpulseCheck devices“ 50

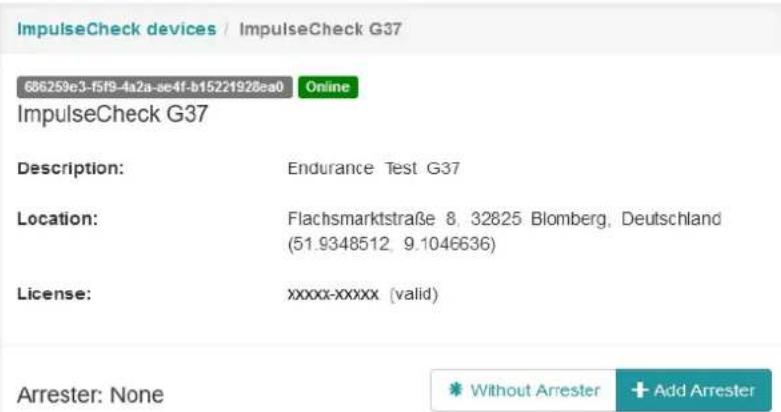

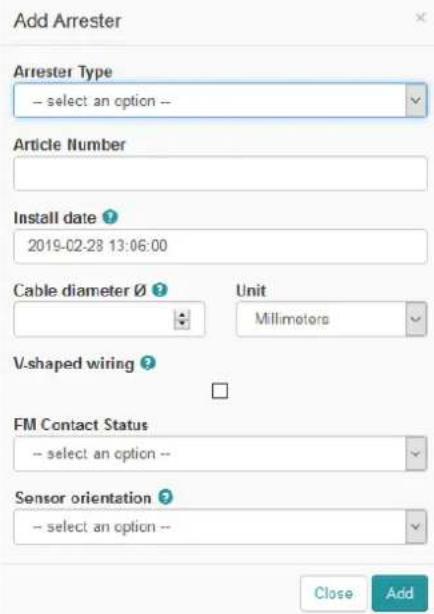

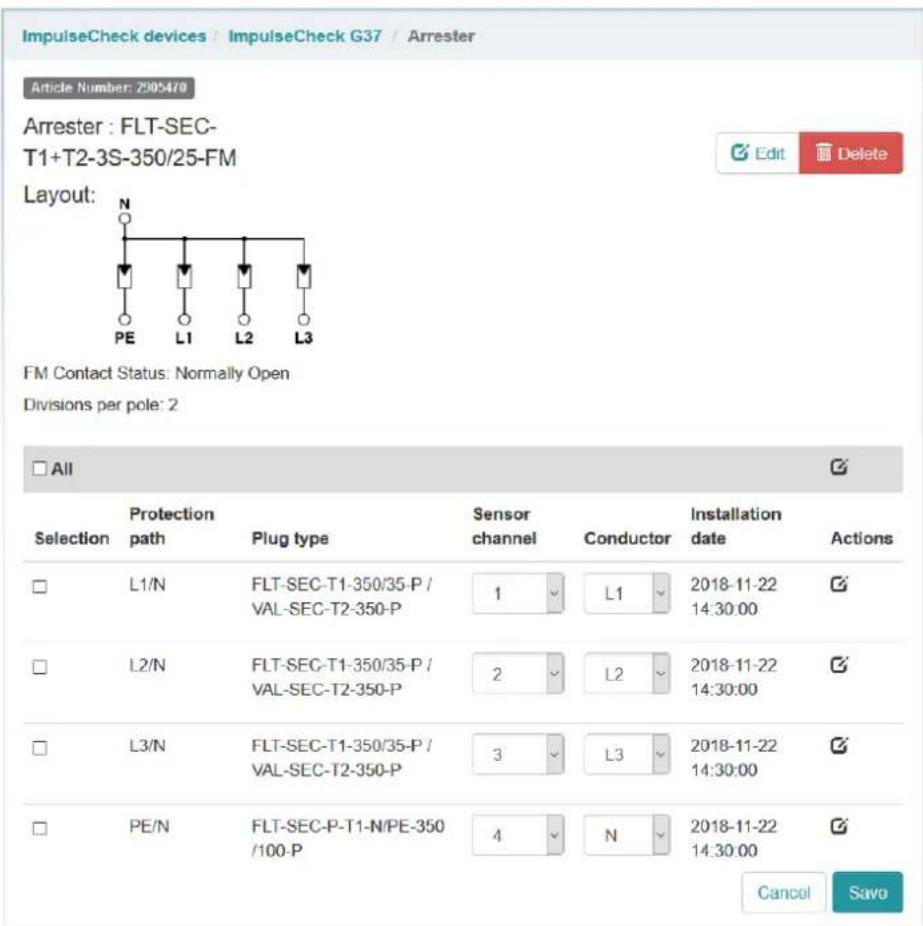

6.1.1 SPD zuordnen 51

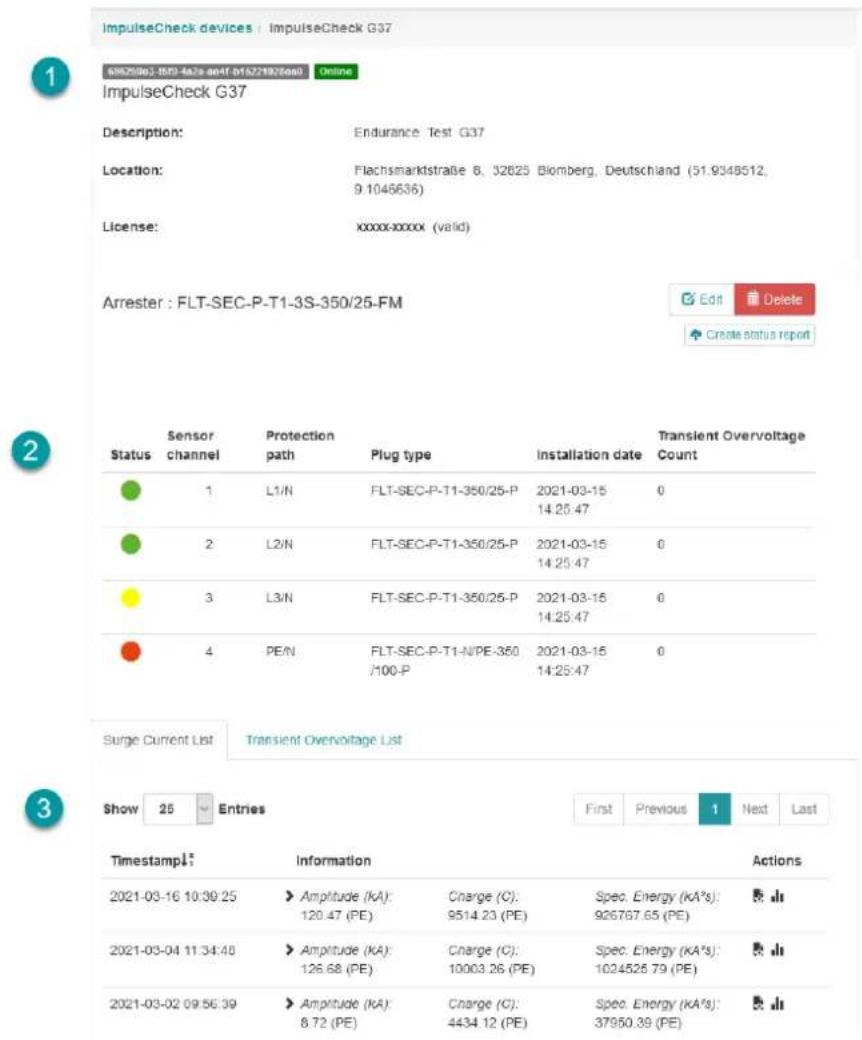

6.1.2 Webseite „ImpulseCheck devices“ ....54

6.2 Menü „Journal“ 61

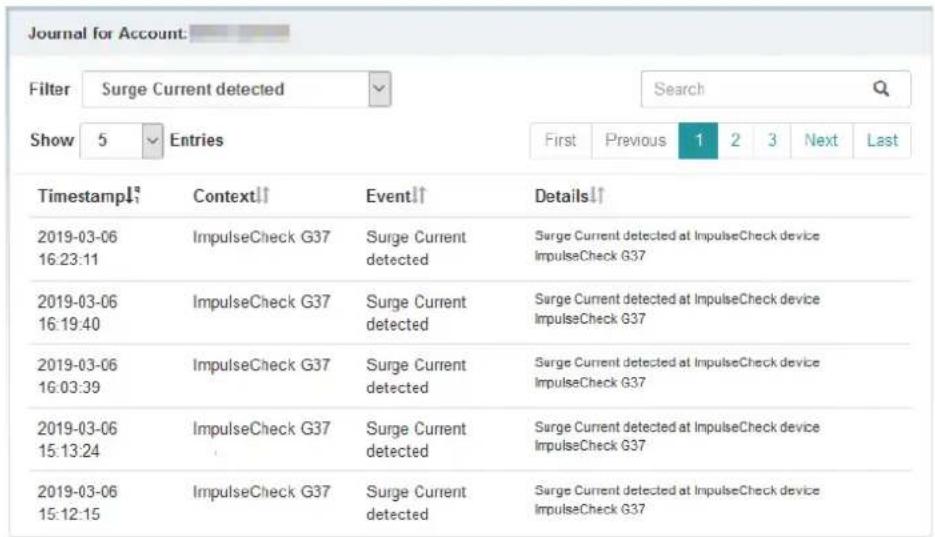

6.2.1 Webseite „Journal for Account“ 61

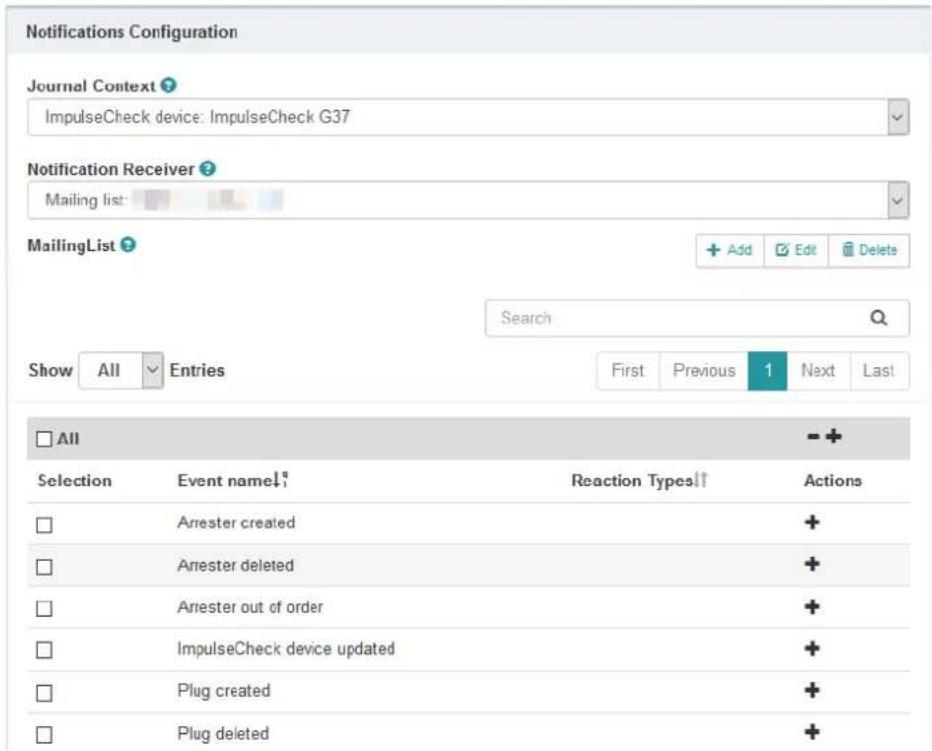

6.2.2 Webseite „Notifications Configuration“ 62

7 Hardware demontieren 64

7.1 Sicherheitshinweise....64

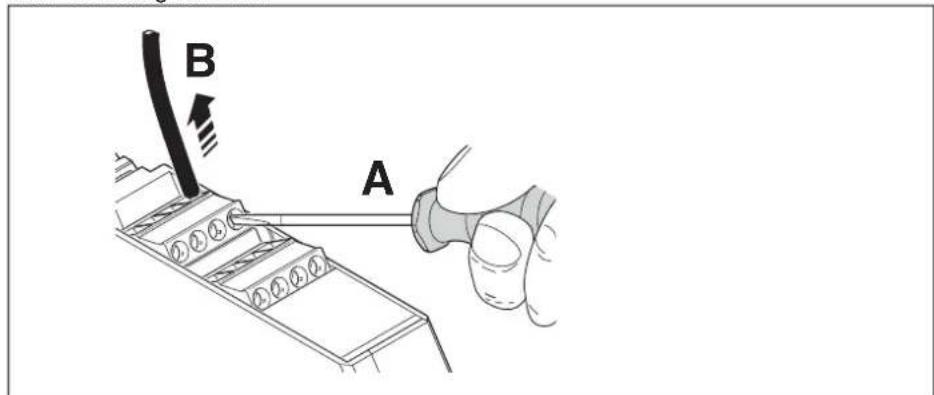

7.2 Leitungen entfernen....64
7.3 Ethernet-Stecker entfernen 64
7.4 ImpulseCheck-Modul demontieren.... 65

8 Nach der Nutzung 66

8.1 Instandhaltung und Wartung....66
8.2 Gerätetausch....66
8.3 Gerätedefekt und Reparatur....66
8.4 Entsorgung....67
8.5 Rücknahme 67

A Bestelldaten und technische Daten 68

A 1 Bestelldaten 68
A 2 Technische Daten ....69

B Verzeichnisanhang....72

B 1 Abbildungsverzeichnis....72
B 2 Tabellenverzeichnis....74
B 3 Stichwortverzeichnis....75

1 Zu Ihrer Sicherheit

Lesen Sie dieses Handbuch sorgfältig und bewahren Sie es für späteres Nachschlagen auf.

1.1 Kennzeichnung der Warnhinweise

Dieses Symbol kennzeichnet Gefahren, die zu Personenschäden führen können.

Es gibt drei Signalwörter für die Schwere der möglichen Verletzung.

GEFAHR

Hinweis auf eine Gefährdung mit hohem Risikograd. Wenn die Gefährdung nicht vermieden wird, hat sie den Tod oder eine schwere Verletzung zur Folge.

WARNUNG

Hinweis auf eine Gefährdung mit mittlerem Risikograd. Wenn die Gefährdung nicht vermieden wird, kann sie den Tod oder eine schwere Verletzung zur Folge haben.

VORSICHT

Hinweis auf Gefährdung mit niedrigem Risikograd. Wenn die Gefährdung nicht vermieden wird, kann sie eine geringfügige oder mäßige Verletzung zur Folge haben.

Dieses Symbol mit dem Signalwort ACHTUNG warnt vor Handlungen, die zu einem Sachschaden oder einer Fehlfunktion führen können.

Hier finden Sie zusätzliche Informationen oder weiterführende Informationsquellen.

Der in diesem Handbuch beschriebene Produktgebrauch richtet sich ausschließlich an

– Elektrofachkräfte oder von Elektrofachkräften unterwiesene Personen. Die Anwender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisierungstechnik sowie den geltenden Normen und sonstigen Vorschriften.

- Qualifizierte Anwendungsprogrammierer und Software-Ingenieure. Die Anwender müssen vertraut sein mit den einschlägigen Sicherheitskonzepten zur Automatisierungstechnik sowie den geltenden Normen und sonstigen Vorschriften.

1.2 Einsatzbereich des Produkts

1.2.1 Bestimmungsgemäße Verwendung

Das ImpulseCheck-Modul ist ein Assistenzsystem zur Erfassung der Messdaten von Überspannungsereignissen. Die erfassten Messdaten werden an die Proficloud gesendet. Die Messdaten werden in der Proficloud ausgewertet und der Status des angeschlossenen Überspannungsschutzes wird am ImpulseCheck-Modul dargestellt.

Das Gerät entspricht der Schutzklasse IP20 und ist für den Einsatz im geschlossenen Schaltschrank oder Schaltkasten (Klemmenkasten) der Schutzart IP54 oder höher vorgesehen.

Das ImpulseCheck-Modul ist für den Betrieb im Schaltschrank in Verbindung mit Überspannungsschutzgeräten (SPDs) ausgelegt, die in Stromversorgungssystemen mit Nennwechsel- oder Nenngleichspannungen von maximal 600 V AC bzw. 600 V DC zwischen Leiter und Neutralleiter eingesetzt sind. Diese maximalen Nennspannungswerte beziehen sich dabei auf Umgebungen der Überspannungskategorie IV und Verschmutzungsgrad 2 bei einer maximalen Einsatzhöhe von 2000 m üNN.

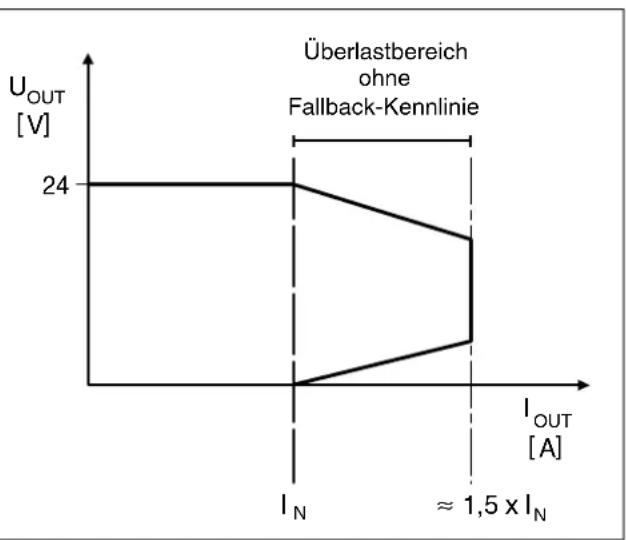

! ACHTUNG: Elektroschäden durch Überlastung Sichern Sie den 24 V Bereich extern ab. Um ein ein

Sichern Sie den 24-V-Bereich extern ab. Um ein sicheres Auslösen im Fehlerfall zu gewährleisten, muss das Netzteil den Auslösestrom des externen Überstromschutzes liefern können.

Für die Verwendung des ImpulseCheck-Moduls ist eine Internetverbindung erforderlich.

1.2.2 Modifikationen

Modifikationen an der Hard- und Firmware des Geräts sind nicht zulässig.

Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefährden oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact.

1.3 Sicherheitshinweise

Beachten Sie die landesspezifischen Installations-, Sicherheits- und Unfallverhütungsvorschriften.

Gehen Sie bei der Inbetriebnahme oder bei Wartungsarbeiten nach den fünf Sicherheitsregeln der DIN EN 50110-1 vor. Im Allgemeinen sind die Regeln in der angegebenen Reihenfolge einzuhalten:

• Freischalten
  – Gegen Wiedereinschalten sichern
• Spannungsfreiheit feststellen
• Erden und Kurzschließen
• Benachbarte, unter Spannung stehende Teile abdecken oder abschranken

Nach Abschluss der Arbeiten heben Sie die getroffenen Maßnahmen in der umgekehrten Reihenfolge wieder auf.

ACHTUNG: Elektrostatische Entladung

Elektrostatische Entladung kann Bauelemente beschädigen oder zerstören. Beachten Sie beim Umgang die notwendigen Sicherheitsmaßnahmen gegen elektrostatische Entladung (ESD) nach EN 61340-5-1 und IEC 61340-5-1.

ACHTUNG: Elektronikschaden

Wenn Sie während des Betriebs Arbeiten am ImpulseCheck-Modul vornehmen, kann es zu Elektronikschäden am Gerät kommen.

• Schalten Sie das ImpulseCheck-Modul bei allen Arbeiten am Gerät spannungsfrei.
• Achten Sie darauf, dass die Versorgungsspannung gegen unbefugtes Wiedereinschalten gesichert ist.

ACHTUNG: Geräteausfall

Das Gerät ist für die Versorgung über eine externe 24-V-Gleichspannungsquelle ausgelegt. Der zulässige Spannungsbereich liegt zwischen 20 V DC und 29 V DC (Welligkeit eingeschlossen). Wenn der zulässige Spannungsbereich über- oder unterschritten wird, kann es zu einem Ausfall des Geräts kommen.

ACHTUNG: Sachschäden durch Fehlbeanspruchung

Die Schutzart IP20 (IEC 60529/EN 60529) sieht den Einsatz des Geräts in einer sauberen und trockenen Umgebung vor. Wenn Sie das Gerät in einer Umgebung außerhalb der beschriebenen Grenzen einsetzen, kann es zu Sachschäden am Gerät kommen. Setzen Sie das Gerät keiner mechanischen und/oder thermischen Beanspruchung aus, die die beschriebenen Grenzen überschreitet.

ACHTUNG: Geräteausfall

Das Gerät ist für einen bestimmten Umgebungstemperaturbereich ausgelegt (siehe hierzu Kapitel A 2, „Technische Daten“). Wenn Sie das Gerät außerhalb des angegebenen Umgebungstemperaturbereichs betreiben, lagern oder transportieren, kann es zu einem Ausfall des Geräts kommen.

Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine geerdete Tragschiene

Auf der Rückseite des Geräts ist eine FE-Feder. Wenn das Gerät auf eine Tragschiene aufgesetzt wird, stellt diese Feder den Kontakt zur Tragschiene her.

1.4 Sicherheit im Netzwerk

ACHTUNG: Netzwerksicherheit durch unbefugte Zugriffe gefährdet

Wenn Geräte mit einem Netzwerk verbunden sind, besteht die Gefahr von unbefugten Netzwerkzugriffen.

Beachten Sie die folgenden Sicherheitshinweise:

• Falls möglich, deaktivieren Sie nicht verwendete Kommunikationskanäle.
• Verwenden Sie sichere Passwörter, deren Komplexität und Lebensdauer dem Stand der Technik entsprechen.
• Beschränken Sie den Gerätezugriff auf autorisierte Personen. Begrenzen Sie die Anzahl der autorisierten Personen auf das notwendige Minimum.
• Installieren Sie immer die neueste Firmware-Version. Die Firmware steht am Artikel zum Download bereit (phoenixcontact.net/qr/1045379).
• Beachten Sie die IT-Sicherheitsanforderungen und die geltenden Normen für Ihren Einsatzbereich. Treffen Sie die notwendigen Schutzmaßnahmen. Das können z. B. virtuelle Netzwerke für Fernwartungszugriffe oder eine Firewall sein.
• Setzen Sie das Gerät in sicherheitskritischen Anwendungen nur mit einer zusätzlichen Security-Appliance ein.
  Phoenix Contact bietet als Security-Appliance die Produktlinie mGuard an. Die mGuard-Router verbinden verschiedene Netzwerke zur Fernwartung und Absicherung des lokalen Netzwerks und schützen sie vor Cyber-Angriffen.
• Berücksichtigen Sie bei der Netzwerkplanung grundsätzlich Defense-in-Depth-Mechanismen.

Weitere Schutzmaßnahmen gegen unbefugte Netzwerkzugriffe finden Sie im Anwenderhinweis „INDUSTRIAL SECURITY“. Der Anwenderhinweis steht am Artikel zum Download bereit (phoenixcontact.net/products).

Deutsch: AH DE INDUSTRIAL SECURITY, 107913

Englisch: AH EN INDUSTRIAL SECURITY, 107913

Wenn eine Sicherheitslücke bei Produkten, Lösungen und Dienstleistungen von Phoenix Contact vorliegt, wird diese auf der Webseite des PSIRT (Product Security Incident Response Team) veröffentlicht: phoenixcontact.com/psirt

1.5 Erweiterter Temperaturbereich

Spezielle Engineering-Maßnahmen und Prüfungen ermöglichen den Einsatz des ImpulseCheck-Moduls unter erweiterten Umgebungsbedingungen.

Beachten Sie beim Einsatz im erweiterten Temperaturbereich die folgenden Informationen.

Einsatz unter extremen Umgebungsbedingungen

Das ImpulseCheck-Modul wurde in einer Temperaturwechsel-Zyklusprüfung von

-35 °C ... +85 °C erfolgreich getestet.

Dabei wurden folgende Bedingungen eingehalten:

• Verdrahtung des ImpulseCheck-Moduls für die Anschlussleitungen der 24-V-Spannungsversorgung mit einem minimalen Aderquerschnitt von 1,5 mm ^2
• Montage des ImpulseCheck-Moduls auf einer Tragschiene, die waagerecht an der Wand montiert ist
• Kontinuierliche Luftbewegung im Schaltschrank durch Ventilatoren
• Keine Belastung des ImpulseCheck-Moduls durch Vibrationen oder Schock
• Betrieb des ImpulseCheck-Moduls mit maximal 24,5 V (Sicherstellung durch elektronisch geregelte Netzteile)
• Anschluss von maximal vier Sensoren
• Anschluss der Fernmeldung vom SPD

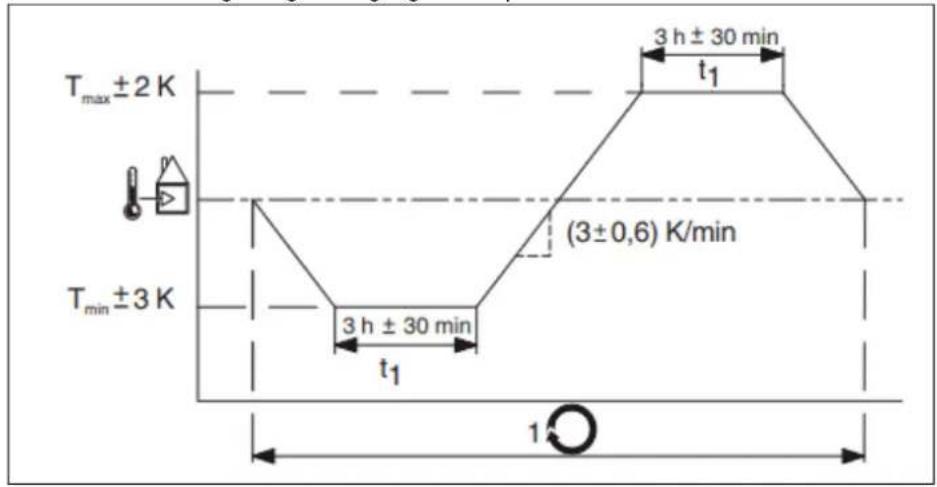

Bild 1-1 Extreme Umgebungsbedingungen: Temperaturkurve

2 Transportieren, Lagern und Auspacken

2.1 Transportieren

Das Gerät wird in Kartonage verpackt geliefert.

• Transportieren Sie das Gerät nur originalverpackt an den Bestimmungsort.
• Beachten Sie die Hinweise zur Handhabung sowie Feuchtigkeits-, Stoß-, Kipp- und Temperaturindikatoren auf der Verpackung.
• Beachten Sie beim Transport die Angaben zur Luftfeuchtigkeit und zum Temperaturbereich (siehe hierzu Kapitel A 2, „Technische Daten“).
• Falls erforderlich, schützen Sie die Oberflächen vor Beschädigung.
• Achten Sie beim Transportieren oder Zwischenlagern darauf, dass die Oberflächen witterungsgeschützt, trocken, sauber und vor Fremdeinwirkung geschützt sind.

2.2 Lagern

Der Lagerort muss folgende Bedingungen erfüllen:

• Trocken
  – Geschützt vor Fremdeinwirkung
  – Geschützt vor schädlichen Umwelteinflüssen wie z. B. UV-Licht
• Temperaturbereich: -35 °C ... +85 °C
  – Zulässige Luftfeuchtigkeit: 30 % ... 95 % (keine Betauung)

2.3 Lieferung kontrollieren

- Prüfen Sie die Lieferung auf Transportschäden.

Jede Beschädigung der Verpackung ist ein Hinweis auf einen möglichen transportbedingten Schaden des Geräts. Ein Funktionsausfall kann möglich sein.

• Reklamieren Sie entstandene Transportschäden sofort und informieren Sie umgehend Phoenix Contact oder Ihren Lieferanten sowie das Transportunternehmen.
• Fügen Sie Ihrer Reklamation aussagekräftige Fotos der beschädigten Verpackung/der beschädigten Lieferung bei.
• Prüfen Sie den Verpackungsinhalt unmittelbar nach Anlieferung anhand des Liefer-scheins auf Vollständigkeit.
• Bewahren Sie Versandkartons und Verpackungsmaterial für eine mögliche Rücksendung auf.
• Verwenden Sie bei Rücksendung vorzugsweise die Originalverpackung.
• Wenn die Originalverpackung nicht mehr vorliegt, beachten Sie folgenden Hinweise:

- Beachten Sie beim Transport die Angaben zur Luftfeuchtigkeit und zum Temperaturbereich (siehe hierzu Kapitel A 2, „Technische Daten“).

• Verwenden Sie ggf. Entfeuchtungsmittel.
• Wählen Sie die Verpackung in ausreichender Größe und Materialstärke.
• Verwenden Sie als Füllmaterial ausschließlich Luftpolsterfolien.
  – Versehen Sie die Transportverpackung gut sichtbar mit Warnhinweisen.
  – Achten Sie darauf, dass bei Inlandspaketen der Lieferschein im Paket verstaut wird und bei Auslandspaketen der Lieferschein in einer Lieferscheintasche außen gut sichtbar angebracht wird.

Lieferumfang

ImpulseCheck-Modul IPCH-4X-PCL-TCP-24DC-UT

Packungsbeilage mit Einbauhinweisen

2.4 Auspacken

Das ImpulseCheck-Modul wird in einer Verpackung zusammen mit einer Packungsbeilage mit Einbauhinweisen geliefert.

- Lesen Sie die Packungsbeilage vor dem Auspacken des ImpulseCheck-Moduls aufmerksam durch.

ACHTUNG: Elektrostatische Entladung

Elektrostatische Entladung kann Bauelemente beschädigen oder zerstören. Beachten Sie beim Umgang die notwendigen Sicherheitsmaßnahmen gegen elektrostatische Entladung (ESD) nach EN 61340-5-1 und IEC 61340-5-1.

ACHTUNG: Sachschaden durch Nichtbeachtung der ESD-Hinweise

Wenn Sie die ESD-Hinweise beim Aus- und Einpacken nicht beachten, kann es zu Schäden am Gerät kommen.

- Beachten Sie beim Aus- und Einpacken des Geräts die ESD-Hinweise.

3 Beschreibung des ImpulseCheck-Moduls

3.1 Funktionen des ImpulseCheck-Moduls

Das ImpulseCheck-Modul ist ein intelligentes Assistenzsystem für Überspannungsschutz im Netzschutzbereich. Das ImpulseCheck-Modul ermöglicht es, per Proficloud-Anbindung den aktuellen Zustand (State of Health) jedes Überspannungsschutzgeräts zu erkennen und bietet digitale Services. Die Überspannungsschutzgeräte werden im Folgenden SPD (Surge Protection Device) genannt.

Mit dem ImpulseCheck-Modul als Bindeglied zwischen der elektrischen Anlage und der Proficloud haben Sie ein weltweit verfügbares Abbild vom Status der SPDs. Der Status in der Proficloud wird über die Internetverbindung kontinuierlich auf dem aktuellen Stand gehalten und entsprechend visualisiert.

Das ImpulseCheck-Modul detektiert auftretende Überspannungsereignisse in der Anlage. Bis zu vier unabhängig messende Sensoren ermitteln mit einer hohen Auflösung die Messdaten. Die ermittelten Messdaten werden im internen Speicher zwischengespeichert und dann komprimiert über eine Internetverbindung in die Proficloud gesendet. Alle detektierten Überspannungsereignisse werden in der Proficloud dauerhaft abgelegt, ausgewertet und dargestellt.

Anhand der in der Proficloud hinterlegten Alterungsmodelle der SPDs wird der Status der SPDs direkt angezeigt. Somit haben Sie einen aktuellen Überblick über den Zustand der angeschlossenen SPDs. In der Proficloud können Sie den Status ablesen und frühzeitig z. B. die SPDs warten oder austauschen.

Möglicher Status der SPDs

• SPD voll funktionstüchtig
• SPD noch funktionstüchtig
  – Austausch empfohlen
• SPD defekt
  – Austausch notwendig

Zusätzlich wird der jeweilige Status der SPDs auch an das ImpulseCheck-Modul zurückgemeldet. Der Status wird über die vier integrierten LEDs (CH1, CH2, CH3 und CH4) am ImpulseCheck-Modul visualisiert.

An das ImpulseCheck-Modul können Sie bis zu vier Messensoren anschließen. Die zweipoligen Messensoren liefern bei korrektem Anschluss Informationen sowohl zu energiereichen als auch zu energiearmen Impulsen aus der Anlage. Die energiereichen und die energiearmen Impulse werden intern im ImpulseCheck-Modul getrennt voneinander erfasst und ausgewertet. Die energiereichen Ereignisse werden in der Proficloud als Stoßströme erfasst, die energiearmen als transiente Überspannungen.

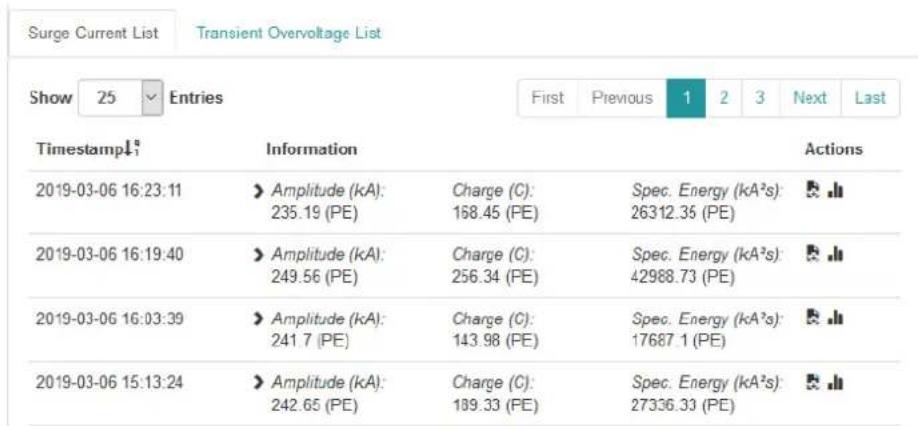

Bei den Stoßströmen werden der Zeitpunkt des jeweiligen Ereignisses, die technischen Messdaten und die Kurvenform ausgewertet und dargestellt.

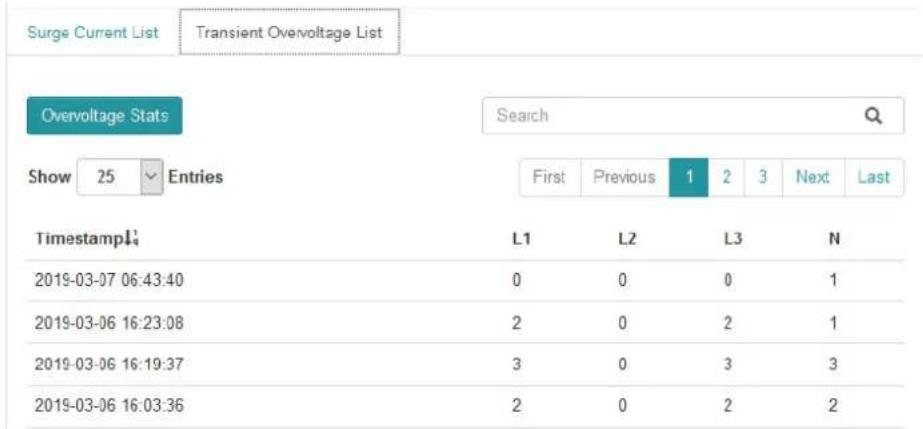

Bei den transienten Überspannungen werden der Zeitpunkt der Ereignisse und die Summe aller am SPD aufgetretenen Ereignisse ausgewertet und dargestellt. Die Detektion der transienten Überspannungen ist dabei sehr empfindlich, sodass bereits kleinste Ereignisse erfasst werden können. Aus der Anzahl und der zeitlichen Häufigkeit lassen sich Rückschlüsse auf die Netzqualität in ihrer Anlage ziehen.

Die am ImpulseCheck-Modul angeschlossenen Messensoren überwachen unabhängig voneinander die stromführenden Leitungen direkt am SPD. In einem 5-Leiter-System lassen sich z. B. die Außenleiter (L1, L2 und L3) und der Neutralleiter (N) mit je einem Sensor überwachen. Das ImpulseCheck-Modul und die Proficloud ermitteln rechnerisch den resultierenden Strom im PE-Pfad und stellen ihn dar.

Nach der Installation müssen Sie die Hardware in der Proficloud konfigurieren. Nur so erhalten Sie eine aussagekräftige Auswertung der Zustände der am ImpulseCheck-Modul angeschlossenen SPDs.

Zur optimalen Überwachung der SPDs müssen Sie zusätzlich den Fernmeldekontakt (FM) des SPDs mit dem ImpulseCheck-Modul verbinden. Das ImpulseCheck-Modul verfügt über einen zweipoligen Anschluss für den FM-Kontakt, über den entweder der Öffner- oder der Schließerkontakt des SPDs verbunden wird. Die Spannungsversorgung für die Statusabfrage am SPD übernimmt das ImpulseCheck-Modul. Die Konfiguration des FM-Kontakts (Öffner oder Schließer) ist in der Proficloud einstellbar. Im ImpulseCheck-Modul wird jeder Wechsel der Fernmeldung am SPD erfasst, in die Proficloud übertragen und entsprechend mit ausgewertet.

Die Netzwerkeinstellungen des ImpulseCheck-Moduls werden über das auf dem Gerät integrierte Web-based Management (WBM) konfiguriert.

3.2 Lizenzhinweise zu Open Source Software

Die Lizenzen der in diesem Gerät verwendeten Software befinden sich im WBM unter dem Punkt „Legal“.

Im Downloadbereich der Produktseite phoenixcontact.net/qr/1045379 können Sie die Firmware des Gerätes herunterladen. In dem jeweiligen Archiv befinden sich ebenfalls Kopien der eingesetzten Software und deren Lizenztexte.

3.3 Bestandteile des ImpulseCheck-Moduls

3.3.1 Anschluss- und Bedienelemente

Bild 3-1 Anschluss- und Bedienelemente des ImpulseCheck-Moduls

1 Versorgungsanschluss 24 V
2 Anschluss Fernmeldung vom SPD
3 Diagnose- und Statusanzeigen
4 Status- und Konfigurationstaster
5 Ethernet-Schnittstelle zur Verbindung mit einem lokalen Netzwerk und der Proficloud
6 Sensoranschlüsse 1 ... 4
7 Sensoranschlüsse 5 ... 8

3.3.2 Bedruckung

Bild 3-2 Bedruckung

1 Klemmstellenbelegung der Sensoranschlüsse
2 QR-Code (Proficloud Registrierung)
3 QR-Code (Online-Dokumentation)
4 Default-IP-Adresse
5 UUID

3.4 Diagnose- und Statusanzeigen

Bild 3-3 Diagnose- und Statusanzeigen

Die Diagnose- und Statusanzeigen haben typischerweise die in folgender Tabelle aufgeführte Funktionalität.

Tabelle 3-1 Diagnose- und Statusanzeigen des ImpulseCheck-Moduls

Bezeichnung	Farbe Bedeutung Zustand Beschreibung
PWR Grün	Spannungsversorgung	Aus	-Einspeisung der 24-V-Versorgungsspannung ist nicht vorhanden oder zu niedrig
		Ein	-Einspeisung der 24-V-Versorgungsspannung ist vorhanden
ONLINE Grün	Status der Verbindung zur Proficloud	Aus	-ImpulseCheck-Modul ist ausgeschaltet oder es ist kein Netzwerkkabel verbunden
		Blinkend	-Keine Verbindung zur Proficloud oder die Verbindung zur Proficloud wird aufgebaut
		Ein - Verbindung zur Proficloud ist aufgebaut
CF Grün Konfiguration		Aus	-Konfigurationsmodus deaktiviert-Interner Webserver deaktiviert
		Ein	-Konfigurationsmodus aktiv-Interner Webserver aktiv
		Blinkend (3x)	-Bestätigung Rücksetzung der Netzwerkkonfiguration

Tabelle 3-1 Diagnose- und Statusanzeigen des ImpulseCheck-Moduls

Bezeichnung	Farbe Bedeutung Zustand Beschreibung
CH 1CH 2CH 3CH 4	Grün / Gelb / Rot	Statusanzeige Messkanal 1, 2, 3, 4	Aus	- Kanal in der Proficloud nicht konfiguriert, keine Verbindung zur Proficloud oder der Zustand ist unbekannt
	Grün	Statusanzeige Messkanal 1, 2, 3, 4	Ein	- Der überwachte Überspannungsschutz ist voll funktions-tüchtig. Die Schutzwirkung ist vollumfänglich gegeben- Messkanal konfiguriert (bei Betrieb ohne zu überwachen-den Überspannungsschutz)
			Blinkend (3x)	- Bestätigung der Übermittlung des aktuellen Gerätestatus in die Proficloud nach Betätigung des Status- und Konfigu-rationstasters
	Gelb	Statusanzeige Messkanal 1, 2, 3, 4	Ein	- Der überwachte Überspannungsschutz ist noch funktions-tüchtig- Die Schutzwirkung ist noch gegeben- Der Austausch des Überspannungsschutzes wird auf-grund der State-of-Health-Analyse empfohlen
			Blinkend -	Bootloader aktiv, Gerät ist im Fehlermodus
	Rot	Statusanzeige Messkanal 1, 2, 3, 4	Ein	- Der Fernmeldekontakt des überwachten Überspannungss-schutzes hat ausgelöst- Der Austausch der defekten Teile ist notwendig.- Die Schutzwirkung ist nicht mehr vollständig gegeben.
ETH	Grün Link-Status		Aus	- Verbindungsaufbau nicht erfolgreich- Das ImpulseCheck-Modul kann keinen Kontakt zu einem anderen Netzwerk-Teilnehmer herstellen
			Ein	- Verbindungsaufbau erfolgreich (Link)- Das ImpulseCheck-Modul kann den Kontakt zu einem an-deren Netzwerk-Teilnehmer herstellen
	Gelb Activity-Status		Aus - Datenübertragung nicht aktiv
			Blinkend/ Ein	- Datenübertragung aktiv (Activity)- Die Ethernet-Schnittstelle sendet oder empfängt Daten

3.5 Status- und Konfigurationstaster

Bild 3-4 Status- und Konfigurationstaster

Auf der Frontseite des Geräts ist ein Status- und Konfigurationstaster (1). Wenn Sie den Status- und Konfigurationstaster drücken, sendet das ImpulseCheck-Modul eine Statusanfrage an die Proficloud. Mit dem Status- und Konfigurationstaster können Sie das ImpulseCheck-Modul auch in den Konfigurationsmodus versetzen.

Status aktualisieren

- Drücken Sie den Status- und Konfigurationstaster während des Betriebs für < 1 s.

Die Statusanzeigen am ImpulseCheck-Modul werden anhand der bisher erfassten Überspannungsereignisse aus der Proficloud aktualisiert.

In der Proficloud wird gleichzeitig eine Statusmeldung über die Tasterbetätigung inklusive Datum und Uhrzeit erfasst.

Die Aktualisierung bzw. die korrekte Konfiguration des Geräts in der Proficloud wird durch grünes Blinken der LEDs CH 1 ... CH 4 angezeigt. Bei fehlender Verbindung oder Konfigurationsfehlern blinken die LEDs rot (siehe Tabelle 3-1).

Konfigurationsmodus starten oder beenden

- Halten Sie den Status- und Konfigurationstaster während des Betriebs > 1 s ... < 10 s gedrückt.

Das ImpulseCheck-Modul wird in den Konfigurationsmodus versetzt (siehe Kapitel 5.4.3, „Webseite „Konfiguration“ des ImpulseCheck-Moduls“)

Der Konfigurationsmodus wird nach 30 Minuten Inaktivität automatisch beendet.

In den Einstellungen des WBM können Sie den Konfigurationsmodus bzw. den Webserver des Geräts dauerhaft aktivieren.

Tabelle 3-2 Betätigung des Status- und Konfigurationstasters

Bezeichnung	Bedeutung Betätigung	Beschreibung
CF / Test	Testmodus	< 1 s	Aktueller Status des überwachten SPDs wird aus der Proficloud abgerufenDie Aktualisierung wird durch Blinken der Statusanzeigen (CH 1 ... CH 4) des ImpulseCheck-Moduls angezeigt
	Konfigurationsmodus	>1 s ... < 10 s	Aktivierung bzw. Deaktivierung des Konfigurationsmodus oder des internen WebserversJe nach Einstellung im WBM wird der interne Webservers bei 30 Minuten Inaktivität automatisch deaktiviert oder ist dauerhaft aktiv
	Rücksetzen des ImpulseCheck-Moduls	>10 s Rücksetzen der Netzwerkkonfiguration auf Werkseinstellung
	Bootloader aktivieren	Dauerhaft beim Einschalten der Spannungsversorgung	Firmware wird nicht gebootetStart des Failsafe-Modus des Bootloaders mit der Standard IP 192.168.0.10.Neue Firmware kann auf das ImpulseCheck-Modul geladen werden

3.6 Parametrierungsspeicher

Das ImpulseCheck-Modul besitzt einen internen Parametrierungsspeicher, auf dem die Konfiguration des ImpulseCheck-Moduls dauerhaft abgelegt wird. Empfangene Sensor- und Prozessdaten werden temporär gepuffert.

3.7 Internes Prinzipschaltbild

Bild 3-5 Internes Prinzipschaltbild

Legende:

Mikroprozessor Übertrager

Fernmeldung vom SPD LED

RJ45-Schnittstelle Spannungswandle

Status- und Konfigurations- taster

Sensor

3.8 Anschlüsse

3.8.1 Versorgungsanschluss 24 V

Bild 3-6 Versorgungsanschluss 24 V

Tabelle 3-3 Klemmstellenbelegung des Versorgungsanschlusses

Klemmstelle Belegung Beschreibung
0V IN Bezugspotenzial GND (24-V-Einspeisung)
0V OUT Bezugspotenzial GND (24-V-Einspeisung)
+24V IN +24 V DC
+24V OUT +24 V DC

Die Spannungsversorgung kann wahlweise auch über den Tragschienen-Busverbinder ME 22,5 TBUS 1,5/5-ST-3,81 KMGY (Artikelnummer 2713722) erfolgen.

3.8.2 Anschluss Fernmeldung vom SPD

Bild 3-7 Anschluss Fernmeldung vom SPD

Tabelle 3-4 Klemmstellenbelegung der Fernmeldung

Klemmstelle Beschreibung
	Nicht belegt
	Nicht belegt
FM FM 12 oder FM 14 vom SPD
FM FM 11 vom SPD

ACHTUNG: Schließen S

Schließen Sie keine Steuerung oder andere aktive Leiter an die FM-Klemmstellen an. Die Klemmstellen für die Fernmeldung sind nur zum Abfragen des Fernmeldestatus eines SPDs geeignet.

3.8.3 Anschluss Sensorleitungen

Die zur Messung erforderlichen Sensoren (IPCH-SC-...) sind separat erhältlich. Sie finden die Sensoren im Zubehörbereich des Artikels unter phoenixcontact.net/product/1045379.

Bild 3-8 Anschluss Sensorleitungen

Tabelle 3-5 Klemmstellenbelegung der Sensoranschlüsse

Klemmstelle Aderfarbe Beschreibung
1, 3,5,7 braun Sensorleitung 1 ...	4
2, 4, 6, 8 weiß Sensorleitung 1 ...	4

3.9 Ethernet-Datenschnittstellen

Am ImpulseCheck-Modul stehen folgende Datenschnittstellen zur Verfügung:

1 x Ethernet 10/100 BASE-T(X) für die Internetverbindung

Die Ethernet-Schnittstelle ist am ImpulseCheck-Modul mit „ETH“ gekennzeichnet.

ETH Ethernet-Schnittstelle zur Verbindung mit dem Internet und der Proficloud

Der Anschluss des Ethernet-Netzwerks erfolgt über eine RJ45-Buchse.

Die Kontaktbelegung der Schnittstelle ist wie folgt ausgeführt:

Bild 3-9 Ethernet-Schnittstelle und Pinbelegung

Pin Signal Bedeutung
1 T+ Sendedaten +
2 T- Sendedaten -
3 R+ Empfangsdaten +
4 --
5 --
6 R- Empfangsdaten -
7 --
8 --

Die Ethernet-Schnittstelle ist in der Lage, Sender und Empfänger automatisch zu tauschen (Autocrossover).

4 Hardware montieren und anschließen

4.1 Sicherheitshinweise

▲ ACHTUNG: Elektrostatische Entladung

Elektrostatische Entladung kann Bauelemente beschädigen oder zerstören. Beachten Sie beim Umgang die notwendigen Sicherheitsmaßnahmen gegen elektrostatische Entladung (ESD) nach EN 61340-5-1 und IEC 61340-5-1.

ACHTUNG: Elektronikschaden

Wenn Sie während des Betriebs Arbeiten am ImpulseCheck-Modul vornehmen, kann es zu Elektronikschäden am Gerät kommen.

• Schalten Sie das ImpulseCheck-Modul bei allen Arbeiten am Gerät spannungsfrei.
• Achten Sie darauf, dass die Versorgungsspannung gegen unbefugtes Wiedereinschalten gesichert ist.

ACHTUNG: Geräteausfall

Das Gerät ist für die Versorgung über eine externe 24-V-Gleichspannungsquelle ausgelegt. Der zulässige Spannungsbereich liegt zwischen 20 V DC und 29 V DC (Welligkeit eingeschlossen). Wenn der zulässige Spannungsbereich über- oder unterschritten wird, kann es zu einem Ausfall des Geräts kommen.

ACHTUNG: Sachschäden durch Fehlbeanspruchung

Die Schutzart IP20 (IEC 60529/EN 60529) sieht den Einsatz des Geräts in einer sauberen und trockenen Umgebung vor. Wenn Sie das Gerät in einer Umgebung außerhalb der beschriebenen Grenzen einsetzen, kann es zu Sachschäden am Gerät kommen. Setzen Sie das Gerät keiner mechanischen und/oder thermischen Beanspruchung aus, die die beschriebenen Grenzen überschreitet.

ACHTUNG: Geräteausfall

Das Gerät ist für einen bestimmten Umgebungstemperaturbereich ausgelegt (siehe hierzu Kapitel A 2, „Technische Daten“). Wenn Sie das Gerät außerhalb des angegebenen Umgebungstemperaturbereichs betreiben, lagern oder transportieren, kann es zu einem Ausfall des Geräts kommen.

Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine geerdete Tragschiene.

Auf der Rückseite des Geräts ist eine FE-Feder. Wenn das Gerät auf eine Tragschiene aufgesetzt wird, stellt diese Feder den Kontakt zur Tragschiene her.

4.2 ImpulseCheck-Modul montieren

• Schalten Sie das Gerät spannungsfrei.
• Setzen Sie das Gerät von oben auf die Tragschiene (A), drücken Sie es dann nach unten (B).

Bild 4-1 ImpulseCheck-Modul montieren

Die Erdung des Geräts (FE) erfolgt automatisch durch das Aufrasten auf eine geerdete Tragschiene

Auf der Rückseite des Geräts ist eine FE-Feder. Wenn das Gerät auf eine Tragschiene aufgesetzt wird, stellt diese Feder den Kontakt zur Tragschiene her.

4.3 Tragschienen-Busverbinder montieren

Zur Brückung der Versorgungsspannung können Sie einen Tragschienen-Busverbinder einsetzen, aufschnappbar auf 35-mm-Tragschiene nach EN 60715 (ME 22,5 TBUS 1,5/ 5-ST-3,81 KMGY, Artikelnummer 2713722).

Wenn Sie einen Tragschienen-Busverbinder verwenden, müssen Sie diesen zuerst in die Tragschiene einlegen.

Der Tragschienen-Busverbinder dient zur Brückung der Spannungsversorgung und der Kommunikation.

WARNUNG: Ziehen oder stecken Sie den Tragschienen-Busverbinder nicht unter Last.

Bild 4-2 Tragschienen-Busverbinder

Beachten Sie die Aufrastrichtung von Gehäuse und Tragschienen-Busverbinder: Rastfuß unten und Steckerteil links.

• Stecken Sie die Tragschienen-Busverbinder zusammen.
• Drücken Sie die zusammengesteckten Tragschienen-Busverbinder in die Tragschie- ne.
• Setzen Sie das Gerät von oben auf die Tragschiene.
• Drücken Sie das Gerät an der Front in Richtung der Montagefläche, bis es hörbar ein-rastet.

4.4 Leitungen anschließen

Beachten Sie beim Anschließen die Klemmstellenbelegung des jeweiligen Anschlusses, siehe hierzu Kapitel 3.8.1, Kapitel 3.8.2 und Kapitel 3.8.3.

• Kürzen Sie die Sensorleitungen auf die erforderliche Länge.
• Isolieren Sie die Leitungen 8 mm ab.
• Bei Verwendung von feindrähtigen Leitungen versehen Sie die Leitungen mit Aderendhülsen. Achten Sie darauf, dass die Aderendhülse richtig vercrimpt ist.
• Öffnen Sie mit dem Schraubendreher die Klemmtasche.
• Stecken Sie die Leitung in die Klemmstelle (A).
• Ziehen Sie die Schraube der Klemmtasche mit dem Schraubendreher fest (B). Anschlussdrehmoment: 0,5 Nm ... 0,6 Nm

Bild 4-3 Leitungen anschließen

Empfohlen:

Schlitzschraubendreher, Klingenbreite 2,5 mm (z. B. SZS 0,4x2,5 VDE, Artikelnummer 1205037)

4.5 Dimensionierung der Spannungsversorgung

- Wählen Sie ein geeignetes Netzteil.

WARNUNG: Verlust der elektrischen Sicherheit beim Einsatz nicht geeigneter Spannungsversorgungen

Das Gerät ist ausschließlich für den Betrieb mit Schutzkleinspannung (PELV) nach EN 60204-1 ausgelegt. Nur Schutzkleinspannungen nach genannter Norm dürfen zur Versorgung verwendet werden.

Für den Netzwerkverbund und die darin eingesetzten I/O-Geräte gilt:

Setzen Sie ausschließlich Netzteile, die die EN 61204 erfüllen, mit sicherer Trennung mit PELV-Spannung nach EN 50178 oder EN 61010-2-201 ein. In diesen wird ein Kurzschluss zwischen Primär- und Sekundärseite ausgeschlossen.

Für den ordnungsgemäßen Betrieb des Geräts muss eine Spannungsversorgung ohne Fallback-Kennlinie verwendet werden (siehe Bild 4-5). Beim Einschalten des Geräts tritt kurzzeitig ein erhöhter Einschaltstrom auf. Das Gerät verhält sich im Moment des Einschaltens wie eine kapazitive Last.

Einige elektronisch geregelte Spannungsversorgungen haben eine Fallback-Kennlinie (siehe Bild 4-4) – sie sind nicht für den Betrieb mit kapazitiven Lasten geeignet.

Bild 4-4 Überlastbereich mit Fallback-Kennlinie

Bild 4-5 Überlastbereich ohne Fallback-Kennlinie

4.6 Fernmeldung anschließen

Das ImpulseCheck-Modul prüft den Durchgang der Fernmeldung.

Die Nutzung der Klemmstellen zur Abfrage des Fernmeldekontakts erfordert eine Basisisolierung im SPD zwischen Fernmeldekreis und aktiven Leitern. Für SPDs von Phoenix Contact ist dies sichergestellt.

Für die Überwachung der Fernmeldung schließen Sie entweder den Öffner (11/14) oder den Schließer (11/12) der Fernmeldung an. Die Reihenfolge der Anschlüsse an die Klemmstellen „FM“ ist nicht relevant.

- Konfigurieren Sie die Charakteristik des FM-Kontakts („normally closed“ oder „normally open“) in der Proficloud.

4.7 Ethernet anschließen

Verwenden Sie ein Ethernet-Kabel mindestens entsprechend CAT5 der IEEE 802.3.

Beachten Sie die Biegeradien der verwendeten Ethernet-Leitungen.

- Schließen Sie das Ethernet-Kabel an die RJ45-Buchse „ETH“ an.

Bild 4-6 Ethernet anschließen

4.8 Sensoren anschließen

Die zur Messung erforderlichen Sensoren (IPCH-SC-...) sind separat erhältlich. Sie finden die Sensoren im Zubehörbereich dieses Handbuchs (siehe Kapitel A 1) und im Zubehörbereich des Artikels unter phoenixcontact.net/product/1045379.

Der Sensor hat auf zwei gegenüberliegenden Seiten Vertiefungen (Radien). Die beiden unterschiedlich großen Vertiefungen dienen zur Auflage auf den Anschlussleitungen.

- Wählen Sie die Sensorseite anhand des Leitungsaußendurchmessers aus.

• Verwenden Sie den kleinen Radius für Leitungsaußendurchmesser ≤ 7 mm, das entspricht ca. einem Aderquerschnitt von 1,5 mm² .... 6 mm².
• Verwenden Sie den großen Radius für Leiteraußendurchmesser > 7 mm, das entspricht ca. einem Aderquerschnitt von > 6 mm ^2 ... 35 mm ^2 .

Bild 4-7 Sensorseiten

• Montieren Sie die Sensoren möglichst nah am SPD.
• Achten Sie auf die Einhaltung der erforderlichen Luft- und Kriechstrecken zu nicht isolierten spannungsführenden Teilen von mindestens 10 mm.
• Bringen Sie den Sensor so an, dass die Sensorleitung vom SPD wegführt.
• Fixieren Sie den Sensor mit einem Kabelbinder an den Anschlussleitungen des SPDs.
• Fixieren Sie die Sensoren nicht auf den Kragen von Aderendhülsen.
• Verlegen Sie die Sensorleitung nicht in der Nähe der zu messenden Anschlussleitung des SPDs. Das kann zu Verfälschungen des Messsignals führen.

Bild 4-8 Sensor anschließen

Bild 4-9 Sensorpositionierung

ACHTUNG: Störeinflüsse

Montieren Sie die Sensoren nur oberhalb der Anschlussleitung (siehe Bild 4-9). Eine Montage unterhalb der Anschlussleitung oder eine seitliche bzw. schräge Positionierung führt zu Störeinflüssen von anderen Anschlussleitungen und zu Fehlmessungen.

4.8.1 Zuordnung der Sensoren

Zuordnung der Sensoren des ImpulseCheck-Moduls zu den Anschlussleitungen am SPD:

Tabelle 4-1 Sensorzuordnung

Sensor 1	Sensor 2	Sensor 3	Sensor 4	Nicht verbunden
L1 L2 L3 N	PE
L1 L2 L3 - PE/PEN				1
L1 L2 N - PE
L1 L2 -- PE/PEN				1
L1 N -- PE
L1 --- PE/PEN				1
N --- PE
L+ L+ L+ L-	PE
L+ L+ L- L-	PE
L+ L--- PE

1 Überwachen Sie bei SPD-Konfigurationen mit einem virtuellen Stempunkt (z. B. 2+F, 3+V) den Schutzleiter mit einem zusätzlichen Sensor. Wählen Sie hierfür den nächsthöheren freien Sensorkanal.

4.8.2 Messbereich der Sensoren

Die Sensoren können Sie in zwei Orientierungen montieren. Hierfür sind Einkerbungen mit unterschiedlichen Durchmessern für eine bessere Anpassung an unterschiedliche Kabelstärken vorhanden.

Abhängig von der genutzten Orientierung und dem Durchmesser des Kabels ergibt sich folgender Messbereich des Sensors.

Bild 4-10 Messbereich des Sensors

Im Web-based Management (WBM) werden Informationen zum ImpulseCheck-Modul angezeigt. Außerdem konfigurieren Sie die Netzwerkeinstellungen des ImpulseCheck-Moduls über das WBM. Um das WBM zu nutzen, müssen Sie das ImpulseCheck-Modul mit einem PC verbinden.

5.1 Verbindung mit dem WBM herstellen

• Verbinden Sie Ihren PC per Ethernet-Kabel mit der RJ45-Buchse „ETH“ des ImpulseCheck-Moduls.
• Warten Sie, bis die LED „ONLINE“ blinkt.
• Die LED „CF“ leuchtet dauerhaft. Wenn die LED „CF“ nicht leuchtet, drücken Sie den Status- und Konfigurationstaster > 1 s ... < 10 s.
• Öffnen Sie einen HTML5-fähigen Browser auf Ihrem PC.
• Stellen Sie sicher, dass Ihr PC eine IP im gleichen Adressbereich wie das ImpulseCheck-Modul hat (z. B. 192.168.0.11). Passen Sie dazu ggf. die LAN-Adapter-einstellungen an.
• Geben Sie in der Adressleiste diese URL ein: http://IP-Adresse des ImpulseCheck-Moduls (Default-IP-Adresse: 192.168.0.10) Wenn das Gerät eine IP-Adresse über einen DHCP-Server erhält, verwenden Sie die vom DHCP-Server zugewiesene IP-Adresse des Geräts.

Die Webseite „Zusammenfassung“ des WBM vom angeschlossenen ImpulseCheck-Modul wird geöffnet, siehe Kapitel 5.4.1.

In den Werkseinstellungen des ImpulseCheck-Moduls ist die dynamische IP-Vergabe durch einen DHCP-Server aktiviert.

- Zum Ändern auf eine statische IP-Vergabe klicken Sie auf das Icon „Konfiguration“. Ändern Sie auf der Webseite „Konfiguration“ die Netzwerkeinstellungen (siehe „IP-Einstellungen“).

5.2 Seitenaufbau des WBM

Der Aufbau des WBM besteht aus zwei Bereichen:

– dem Navigationsbereich (1), siehe Kapitel 5.3
– dem Datenbereich (2), siehe Kapitel 5.4

Bild 5-1 WBM: Seitenaufbau

Geräteidentifikation

Allgemeine Daten
Hersteller	Phoenix Contact GmbH & Co KG
Adresse	Flachsmarkstraße 8, 32825 Blomberg, Germany
Internet	https://www.phoentoccontact.com
Typ	ImpulseCheck
Bestellnummer	1275381
Soriennummer
Firmwareversion	3.0.1230.0
Hardwareversion	1.0
Geräteidentifikation
Name	Test device
Beschreibung
Standort
Netzwerk
MAC-Adresse
IP-Adresse	192.168.0.10
Subnetzmaske	255.255.255.0
Standardgetaway-Adresse	192.168.0.1
DNS-Server vom DHCP	DHCP not used
DNS-Server 1	1.1.1.1
DNS-Server 2	1.0.0.1
UUID	xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Verbindung	Profidoud verbunden
Registrierung	Gerat registriert
Subscription	KSRGD-WPRYB (valid)

5.3 Navigationsbereich

Im Navigationsbereich werden Ihnen Informationen zum angeschlossenen ImpulseCheck-Modul angezeigt.

Sie haben ebenfalls die Möglichkeit, verschiedene Dienste direkt aufzurufen.

Artikelbezeichnung und -nummer des ImpulseCheck-Moduls.

Wenn Sie auf das Symbol oder die Abbildung des Geräts klicken, gelangen Sie direkt zur Artikelseite des ImpulseCheck-Moduls auf der Webseite von Phoenix Contact.

Status des ImpulseCheck-Moduls in der Proficloud, siehe hierzu „Proficloud“

Wenn Sie auf das Proficloud-Symbol klicken, gelangen Sie direkt in die Proficloud.

Aufruf der Webseite „Zusammenfassung“ (siehe Kapitel 5.4.2)

Aufruf der Webseite „Geräteidentifikation“ (siehe Kapitel 5.4.2)

Aufruf der Webseite „Konfiguration“ (siehe Kapitel 5.4.3)

Aufruf der Webseite „Firmware-Update“ (siehe Kapitel 5.4.4)

Öffnen der Proficloud über das Proficloud-Symbol:

• Wenn das angeschlossene ImpulseCheck-Modul in der Proficloud bereits konfiguriert ist, gelangen Sie direkt auf die Detailseite des Geräts.
• Wenn das ImpulseCheck-Modul noch nicht konfiguriert ist, wird der UUID des angeschlossenen ImpulseCheck-Moduls in die Proficloud übernommen. Wenn Sie bereits in der Proficloud eingeloggt sind, öffnet sich direkt der Dialog zum Hinzufügen des Geräts.
• Wenn Sie noch nicht in der Proficloud eingeloggt oder registriert sind, gelangen Sie zunächst auf die Startseite oder auf die Webseite zur Registrierung.

Informationen zur Registrierung und zum Login in der Proficloud finden Sie im Anwenderhandbuch zur Proficloud (siehe „Dokumentation“ auf Seite 68). Das Anwenderhandbuch steht unter der Adresse phoenixcontact.net/product/1045379 zum Download bereit.

5.4 Datenbereich

Wenn Sie das WBM aufrufen, wird standardmäßig die Webseite „Zusammenfassung“ angezeigt.

5.4.1 Webseite „Zusammenfassung“ des ImpulseCheck-Moduls

Auf der Webseite „Zusammenfassung“ werden alle wichtigen Informationen zum ImpulseCheck-Modul dargestellt.

Die Daten werden direkt mit der Proficloud synchronisiert. Es werden aktuelle Informationen zum angeschlossenen ImpulseCheck-Modul angezeigt. Wenn das Gerät nicht mit der Proficloud verbunden ist, sind diese Informationen nicht verfügbar.

Übersicht und Aufbau der Webseite „Zusammenfassung“

Die Webseite „Zusammenfassung“ besteht aus vier Bereichen:

• den Informationen zur Proficloud („Proficloud“)
  – den Übersichtsdaten der bis zu vier Sensoren („Firmware Test“)
• den Informationen der letzten Überspannungsereignisse („Letzte Ereignisse“)
  – den Informationen zu den letzten Stoßströmen („Letzter Impulsstrom“)

Bild 5-2 WBM „Zusammenfassung“

Zusammenfassung

Proficloud

UUID	XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
Verbindung	Profidoud verbunden
Registrierung	Gerst registriert
Subscription	KSRGD-WPRYB (valid)

Firmware Test

State of Health	Kanal	Impulsströme		Transiente Überspannungen
		Gesamt	Seit Installation	Gesamt	Seit Installation
0%	1	7	4	1	1
0%	2	7	4	3	3
87%	3	7	4	5	5
79%	4	7	4	8	8

Letzte Ereignisse

Ereignistyp	Zeitpunkt
Impulsstrom	16.3.2021, 10:39:25
Transiente Überspannung	4.3.2021, 11:30:53

Letzter Impulsstrom

Anschluss	Amplitude (kA)	Ladung (C)	Spez. Energie (kA*s)
L1	2.73	21.5	47.5
L2	2.73	21.6	47.8
L3	2.72	21.4	47.1
N	2.73	21.5	47.4
PC	10.9	66.0	760

5.4.2 Webseite „Geräteidentifikation“ des ImpulseCheck-Moduls

Auf der Webseite „Geräteidentifikation“ werden alle wichtigen Informationen zum ImpulseCheck-Modul dargestellt. Die meisten angezeigten Daten sind vom Hersteller fest vorgegeben. Einige Daten können Sie individuell konfigurieren (siehe Kapitel 5.4.3, „Webseite „Konfiguration“ des ImpulseCheck-Moduls“).

Übersicht und Aufbau der Webseite „Geräteidentifikation“

Die Webseite „Geräteidentifikation“ besteht aus vier Bereichen:

• Grunddaten
• Daten zur Geräteidentifikation
• Netzwerkdaten
• Proficloud-Daten

Bild 5-3 WBM: „Geräteidentifikation“

Geräteidentifikation

Allgemeine Daten
Hersteller	Phoenix Contact GmbH & Co KG
Adresse	Flachsmarktstraße 8, 32825 Blomberg, Germany
Internet	https://www.phoenixcontact.com
Typ	ImpulseCheck
Bestellnummer	1275381
Soriennummer	1235689123489
Firmwareversion	3.0.1238.0
Hardwareversion	1.0

Geräteidentifikation
Name	Test device
Beschreibung
Standort

Netzwerk
MAC-Adresse	2e:09:0a:00:76:c7
IP-Adresse	192.168.0.10
Subnetsmske	255.255.255.0
Standardgateway-Adresse	192.168.0.1
DNS-Server vom DHCP	DHCP not used
DNS-Server 1	1.1.1.1
DNS-Server 2	1.0.0.1

UUID	XXXXXXXX-XXXXXXXX-XXXXXXXX-XXXXXXXX
Verbindung	Proficloud verbunden
Registierung	Gerat registriert
Subscription	KSRGD-WPRYB (valid)

Tabelle 5-1 WBM „Geräteidentifikation“

WBM | Geräteidentifikation
Allgemeine DatenHerstellerspezifische Informationen zum angeschlossenen ImpulseCheck-Modul.Die Angaben im Bereich „Allgemeine Daten“ sind vom Hersteller vorgegeben und lassen sich nicht konfigurieren
Hersteller Name des Herstellers
Adresse Adresse des Herstellers
Internet Internetadresse des Herstellers
Typ Typenbezeichnung des Moduls
Bestellnummer Artikelnummer des Moduls
Seriennummer Seriennummer des Moduls
Firmware-Version Firmware-Version des Moduls
Hardware-Version Hardware-Version des Moduls
GeräteidentifikationSystem- bzw. anlagenspezifischen Informationen zum angeschlossenen ImpulseCheck-Modul.Diese Daten werden im Device Management Service beim Einrichten des Geräts konfiguriert und hier angezeigt.
Name Anlagenspezifischer Name des ImpulseCheck-Moduls
Beschreibung Kurzbeschreibung der Anlage bzw. der Applikation
Standort Einbauort des Impulse Check-Moduls
Netzwerk
MAC-Adresse Nicht konfigurierbar
IP-Adresse	Mit 192.168.0.10 voreingestellt, konfigurierbar
Subnetzmaske	Mit 255.255.255.0 voreingestellt, konfigurierbar
Standardgatewayadresse	Mit 192.168.0.1 voreingestellt, konfigurierbar
DNS-Server vom DHCP	Anzeige des vom DHCP-Server zugewiesenen DNS-Servers.Wenn kein DHCP genutzt wird, werden DNS-Server 1 und DNS-Server 2 verwendet.
DNS-Server 1	Anzeige (Fallback-)DNS-Server 1, konfigurierbar
DNS-Server 2	Anzeige (Fallback-)DNS-Server 2, konfigurierbar

Tabelle 5-1 WBM „Geräteidentifikation“

WBM | Geräteidentifikation
ProficloudAlle Informationen zum Status des ImpulseCheck-Moduls in Verbindung mit der Proficloud finden Sie im Bereich „Proficloud“
UUID Eindeutige Nummer (UUID)des angeschlossenen Moduls		Jedes ImpulseCheck-Modul hat einen werksseitig zuge-wiesenen UUID. Über diesen UUID lässt sich dasImpulseCheck-Modul in der Proficloud eindeutig identifi-zieren und einbinden.
Verbindung Status des angeschlossenen ImpulseCheck-Moduls

Tabelle 5-1 WBM „Geräteidentifikation“

WBM | Geräteidentifikation
Registrierung Angabe ob das	ImpulseCheck-Modul in der Proficloud registriert ist
	Gerät registriert Das ImpulseCheck-Modul ist in einem Proficloud-Account hinzugefügt bzw. registriert.
	Das Gerät wurde noch keinem Account zugeordnet	Das ImpulseCheck-Modul ist in keinem Proficloud-Account zugeordnet.Registrieren Sie das Modul über den UUID des Moduls oder den Link im WBM in einem Proficloud-Account.
	Gerät nicht in ImpulseAnalytics registriert	Das Gerät ist noch nicht im ImpulseAnalytics Service bekannt. Öffnen Sie diesen in der Proficloud, warten Sie einen Moment und laden die Webseite neu.
	Gerät registriert, aber kein Ableiter konfiguriert	Das ImpulseCheck-Modul ist in einem Proficloud-Account hinzugefügt bzw. registriert. Es wurde noch kein Schutzgerät konfiguriert. Gemessene Impulse werden übertragen und gespeichert, können aber erst nach Konfiguration des Schutzgeräts verarbeitet und angesehen werden.
	Unbekannt Der Zustand ist unbekannt.	Prüfen Sie, ob das Gerät mit der Proficloud verbunden ist.
Subscription Zeigt den Lizenzstatus des Geräts an

5.4.3 Webseite „Konfiguration“ des ImpulseCheck-Moduls

Im Unterschied zu der Webseite „Geräteidentifikation“ können Sie die angezeigten Daten der Webseite „Konfiguration“ anpassen.

Die Systemidentifikationsdaten werden direkt mit der Proficloud synchronisiert und können sowohl im WBM als auch in der Proficloud konfiguriert werden.

Übersicht und Aufbau der Webseite „Konfiguration“

Die Webseite „Konfiguration“ besteht aus drei Bereichen:

• IP-Einstellungen
• Proxy-Einstellungen
• Daten zur Geräteidentifikation
• Proficloud-Daten
  – Authentifizierungsinformationen
• Webserverinformationen
• Modbus TCP-Einstellungen

Bild 5-4 WBM: „Konfiguration“

Konfiguration

IP-Einstellungen

IP-Nodus	DHCP
	Wenn das DHCP-Protokoll verwendet werden soll um die Netzernkeinstellungen zu beziehen, versucht das Gerät beim Start und beim Einstecken des Ethernetsteckers einen DHCP-Server zu erreichen. Falls dies fehlachtigt, verwendet das Gerät die Fallbackseinstellungen, bis ein DHCP Server gefunden wird.
Fallback IP-Adresse	192.168.0.10
Fallback Subnetzmaske	255.255.255.0
Fallback Standardgateway	192.168.0.1
Fallback DNS-Server 1	1.1.1.1
Fallback DNS-Server 2	1.0.0.1
Hostname	ImpulseCheck

Proxy-Einstellungen

SOCKS-Proxy benutzen	Ja
Adresse	192.168.0.20:1080
Proxy-Authorisierung	Basic
Benutzer	Testliser
Password	******

PROFICLOUD

Verbinden mit

PROFICLOUD-Global

Authentifizierung

Änderungen erfordern Login	Ja
	1 Das Admin-Password kann zusammen mit der Netzerwerkconfiguration zureckgesetzt werden, in dem der "CF/TEST"-Knopf für mehr als 30 s gedrückte gehalten wird.
Admin-Password	****
Admin-Password wiederholen	****

Webserver

Webserver dauerhaft aktiv

Nein

Tabelle 5-2 WBM „Konfiguration“

WBM | Konfiguration
IP-EinstellungenIm Bereich „IP-Einstellungen“ können Sie die voreingestellten Werte des ImpulseCheck-Moduls auf das jeweilige Netzwerk anpassen.Wählen Sie im Drop-down-Menü „IP-Modus“ aus, ob statische IP-Adressen im Netzwerk verwendet werden oder ob DHCP aktiviert werden soll.
IP-Modus Statische IP-Adresse	Statische IP-Adressen werden verwendet.	Diese Einstellung wird auch genutzt, wenn bei gewünschter Verwendung des DHCP-Protokolls kein DHCP-Server im Netzwerk erreichbar ist.Beim Einsatz von statischen IP-Adressen werden die IP-Adressen vom Anwender fest vergeben. Die IP-Adressen werden der MAC-Adresse auf unbestimmte Zeit zugeteilt.
	DHCP Der DHCP-Server vergibt die IP-Adresse, die Subnetzmaske, das Standard-Gateway und den DNS-Server.Die statisch konfigurierten Adressen auf der Webseite werden als Fallback bezeichnet.Der DHCP-Server vergibt automatisch die IP-Adresse für eine festgelegte Zeitdauer. Diese Zeitdauer wird in der Regel vom Netzwerkadministrator festgelegt. Nach Ablauf dieser Zeit muss sich das jeweilige ImpulseCheck-Modul (Client) erneut beim Server mel-den.Wenn eine Verbindung zum Netzwerk besteht, wird die IP-Adresse beibehalten. Wenn keine Verbindung zum Netzwerk vorhanden ist, wird die IP-Adresse frei und kann dann erneut vergeben werden.
Fallback IP-Adresse	Die statischen bzw. Fallback-Informationen sind werksseitig voreingestellt.
Fallback Subnetzmaske
Fallback Standard-Gateway
Fallback DNS-Server 1
Fallback DNS-Server 2
Host-Name

Tabelle 5-2 WBM „Konfiguration“

WBM | Konfiguration
Proxy-EinstellungenIm Bereich „Proxy-Einstellungen“ stellen Sie ein, ob ein SOCKS-Proxy-Server für den Internetzugang verwendet wird oder nicht.Wenn ein SOCKS-Proxy-Server verwendet wird, wählen Sie „Ja“ im Drop-down-Menü „SOCKS-Proxy benutzen“. An-schließend erscheinen weitere Konfigurationsmöglichkeiten.
SOCKS-Proxy benutzen Bei „Ja“ erscheinen weitere Einstellungen
PROFICLOUDWählen Sie die Proficloud aus, in der Sie angemeldet sind.In der ausgewählten Proficloud werden die Daten des ImpulseCheck-Moduls gespeichert. Bei einem Wechsel in eine an-dere Proficloud werden die Daten nicht mitgenommen.
Verbinden mit Proficloud global	Wählen Sie zwischen der interna-ationalen und der chine-sischen Proficloud.
	Proficloud chinesisch
AuthentifizierungIm Bereich „Authentifizierung“ stellen Sie ein, ob für Änderungen an den Einstellungen für das ImpulseCheck-Modul ein Passwort erforderlich ist.
Änderungen erfordern Login Ja	Wenn ein Passwort erforderlich	ist, wählen Sie „Ja“.Anschließend müssen Sie ein Passwort in dem Feld „Admin Passwort“ vergeben.
	Nein
WebserverIn dem Bereich „Webserver“ stellen Sie ein, ob der Webserver aktiv bleiben soll.
Webserver dauerhaft aktiv Ja W	Wenn der Webserver aktiv bleiben	soll, wählen Sie in „Ja“.Wenn Sie auf „Ja“ umstellen, sollten Sie ein Passwort verwenden, um die Daten vor unbefugten Zugriffen zu schützen.
	Nein

Tabelle 5-2 WBM „Konfiguration“

WBM | Konfiguration
Modbus TCPStellen Sie ein, ob und wie Modbus verwendet werden soll.Wählen Sie in den Drop-down-Menüs zwischen folgenden Einstellungen:
Enabled Ja Modbus ist aktiviert
	Nein Modbus ist deaktiviert
Read-Only Ja Nur Lesezugriff
	Nein Lese- und Schreibzugriff

Konfiguration abschließen

• Um die Konfigurationen zu speichern und auf das ImpulseCheck-Modul zu übertragen, klicken Sie auf die Schaltfläche „Konfiguration übernehmen“.
• Wenn Sie Ihre Angaben/Konfigurationen kontrollieren möchten, wechseln Sie auf die Webseite „Geräteidentifikation“.

Bei einer Änderung der IP-Adresse leitet das WBM den Browser automatisch auf die neue IP-Adresse weiter. In der Adresszeile des Browsers wird die neu zugewiesene IP-Adresse angezeigt. Dieser Vorgang kann einige Sekunden dauern.

5.4.4 Webseite „Firmware-Update“ des ImpulseCheck-Moduls

Sie können Firmware-Updates über den Device Management Service installieren. Alternativ können Sie auch ein manuelles Firmware-Update am Gerät durchführen.

Gehen Sie über das manuelle Firmware-Update, wenn Sie das automatische Update über die Proficloud nicht nutzen möchten.

Sie können das manuelle Update auch nutzen, wenn Probleme mit der Verbindung zur Proficloud bestehen bzw. wenn keine Verbindung aufgebaut werden kann.

• Laden Sie die Firmware-Datei von der Artikelseite des ImpulseCheck-Moduls (phoenixcontact.net/product/1045379).
• Wählen Sie die Datei über die Schaltfläche „Durchsuchen“ aus.
• Starten Sie die Installation über die Schaltfläche „Upload and Reboot“.

Das ImpulseCheck-Modul führt einen Reset durch.

Der Erfolg oder Misserfolg des Updates wird auf der Webseite „Firmware-Update“ angezeigt.

Bild 5-5 WBM: Firmware-Update

Firmware Update

5.4.5 Rechtliche Hinweise

Alle rechtlichen Informationen zu Copyright, Markenschutz und den Lizenzen finden Sie zusammengefasst auf der Webseite „Rechtliche Hinweise“. Einen Link zu dieser Webseite finden Sie in der Fußzeile des WBM unter „Rechtliche Hinweise“.

6 Proficloud-Service „Impulse Analytics“

Im Proficloud-Service „Impulse Analytics“ werden die vom ImpulseCheck-Modul erfassten Messdaten angezeigt und gespeichert. Dafür müssen Sie das ImpulseCheck-Modul zunächst registrieren und das angeschlossene SPD zuordnen.

Informationen zur Registrierung und zum Login in der Proficloud finden Sie im Anwenderhandbuch zur Proficloud (siehe „Dokumentation“ auf Seite 68). Das Anwenderhandbuch steht unter der Adresse phoenixcontact.net/product/1045379 zum Download bereit.

Wenn das ImpulseCheck-Modul durch eine Firewall geschützt wird, benötigt es für die Kommunikation zur Proficloud eine Freigabe für Verbindungen über die Ports 443 und 8883 zu den Domains *.proficloud.io und *.proficloud-production.io.

6.1 Webseite „ImpulseCheck devices“

Registrierte ImpulseCheck-Module werden auf der Webseite „ImpulseCheck devices“ angezeigt. Jedes registrierte ImpulseCheck-Modul wird mit dem Status des angeschlossenen SPDs angezeigt. Wenn Sie auf das jeweilige Modul klicken, gelangen Sie zur Detailansicht des Moduls (siehe Kapitel 6.1.2, „Webseite „ImpulseCheck devices“).

Bild 6-1 Webseite „ImpulseCheck devices“

Tabelle 6-1 ImpulseCheck devices

Element Beschreibung
Filter Anzeigefilter	Um nur bestimmte ImpulseCheck-Module anzuzeigen, können Sie einen entsprechenden Filter setzen.Wählen Sie in der Drop-down-Liste den gewünschten Filter aus.
Search ImpulseCheck-Modul suchenGeben Sie den Namen oder den UUID des zu suchenden ImpulseCheck-Moduls ein.
Show Entries Anzahl der angezeigten ImpulseCheck-Module pro WebseiteWählen Sie in der Drop-down-Liste die gewünschte Anzahl von Modulen, die auf einer Webseite angezeigt werden sollen.
First, Previous, 1, Next, Last	Zwischen den Webseiten wechseln
Add ImpulseCheck-Modul registrieren

Das Symbol auf der Webseite „ImpulseCheck devices“ zeigt an, dass dem ImpulseCheck-Modul noch kein SPD zugeordnet wurde bzw. das ImpulseCheck-Modul offline ist.

6.1.1 SPD zuordnen

Um dem ImpulseCheck-Modul das angeschlossene SPD zuzuordnen, gehen Sie wie folgt vor:

- Klicken Sie auf der Webseite „ImpulseCheck devices“ auf das ImpulseCheck-Modul, dem Sie das SPD zuordnen möchten.

Die Webseite „ImpulseCheck devices / [Name des Moduls]“ wird geöffnet.

Bild 6-2 Webseite „ImpulseCheck devices“ ohne SPD („Arrester“)

i Sie können das ImpulseCheck-Modul zur Netzbeobachtung ohne SPD verwenden. Klicken Sie dazu auf Schaltfläche „Without Arrester“ und geben Sie die erforderlichen Daten im Fenster „Configure Without Arrester“ ein.

• Klicken Sie auf die Schaltfläche „Add Arrester“.
  → Das Fenster „Add Arrester“ wird geöffnet.

Bild 6-3 Fenster „Add Arrester“

- Wählen Sie in der Drop-down-Liste „Arrester Type“ das verwendete SPD.

SPDs von Phoenix Contact sind in der Drop-down-Liste aufgeführt.

Beachten Sie bei Fremdgeräten:

• Wenn Sie kein SPD von Phoenix Contact verwenden, wählen Sie in der Dropdown-Liste „Arrester Type“ den Eintrag „Custom“.
• Im Fenster „Add Arrester“ werden zusätzlich die Drop-down-Liste „Arrester Layout“ und das Eingabefeld „Divisions per pole“ eingeblendet.
• Gehen Sie weiter vor wie im Folgenden beschrieben.
• Der Funktionsumfang für Fremdgeräte ist stark eingeschränkt. Für Fremdgeräte wird nur der Fernmeldekontakt (falls vorhanden) ausgewertet. Eine Berechnung der Lebenserwartung findet somit nicht statt.

Wenn Sie ein SPD von Phoenix Contact verwenden, wird die Artikelnummer des Geräts automatisch in das Eingabefeld „Article Number“ übernommen.

- Geben Sie im Eingabefeld „Install date“ das Installationsdatum des SPDs ein.

Datum und Uhrzeit im Eingabefeld „Install date“ bilden den Startpunkt für die Berechnung der Lebenserwartung des SPDs.

Die Ermittlung der Lebenserwartung funktioniert ausschließlich bei SPDs, die vor dem Start der Überwachung mit dem ImpulseCheck-Modul keine Überspannungsereignisse abgeleitet haben.

• Nur bei Fremdgeräten: Wählen Sie in der Drop-down-Liste „Arrester Layout“ die Schaltungsart des angeschlossenen SPDs.
• Geben Sie im Eingabefeld „Cable diameter“ den Durchmesser der Anschlussleitungen ein, an denen die Sensoren fixiert sind.
• Wählen Sie in der Drop-down-Liste „Unit“ die dazugehörige Maßeinheit (Millimeter oder Inch).

- Wenn Sie eine V-Verdrahtung am SPD verwenden, aktivieren Sie das Kontrollkästchen „V-shaped wiring“.

- Wenn Sie ein SPD mit Fernmeldekontakt verwenden, wählen Sie in der Drop-down-Liste „FM Contact Status“ die Art des angeschlossenen Fernmeldekontakts:

- Öffnerkontakt: „Normally Closed“

– Schließerkontakt: „Normally Open“

- Nur bei Fremdgeräten: Geben Sie im Eingabefeld „Divisions per pole“ die Anzahl der Teilungseinheiten pro Stecker ein (1 TE = 18 mm).

Falls die Sensoren nicht direkt nebeneinander angebracht sind, geben Sie hier eine „0“ ein.

- Wählen Sie in der Drop-down-Liste „Sensor orientation“ die Sensorpositionierung (abhängig vom Leitungsdurchmesser, siehe Bild 4-7 „Sensorseiten“).

- Um die Eingaben zu übernehmen, klicken Sie auf die Schaltfläche „Add“.

⇒ Das SPD ist dem ImpulseCheck-Modul zugeordnet und wird auf der Webseite „ImpulseCheck devices / [Name des Moduls]“ angezeigt.

Sie können nun auf der Webseite „ImpulseCheck devices / [Name des Moduls]“ erfasste Messdaten auslesen und weitere Funktionen verwenden (siehe Kapitel 6.1.2, „Webseite „ImpulseCheck devices“).

Beachten Sie:

Die Zuordnung der Sensoren zu den Anschlussleitungen des SPDs erfolgt in der Proficloud standardmäßig. Die Zuordnung wird auf der Webseite „ImpulseCheck devices“ angezeigt (siehe Bild 6-4). Wenn Sie die Sensoren abweichend davon angeschlossen haben, gehen Sie vor wie im Abschnitt „Zuordnung der Sensoren zu den Anschlussleitungen am SPD ändern“ beschrieben.

6.1.2 Webseite „ImpulseCheck devices“

Auf der Webseite „ImpulseCheck devices“ werden Details zum Überspannungsschutz und Überspannungsereignissen angezeigt. Sie können Änderungen an der Konfiguration des Überspannungsschutzes und an den Angaben zum ImpulseCheck-Modul vornehmen.

Die Webseite „ImpulseCheck devices“ ist in drei Bereiche gegliedert (siehe Bild 6-4):

• Bereich „[Name des Moduls]“ (1)
  – Bereich „Arrester: [Name des SPDs]“ (2)
  – Bereich „Surge Current List/Transient Overvoltage List“ (3)

Bild 6-4 Webseite „ImpulseCheck devices“ mit SPD („Arrester“)

Bereich „[Name des Moduls]“ (1)

In diesem Bereich werden Name, Beschreibung, Einbauort und Lizenz des ImpulseCheck-Moduls angezeigt.

Wenn Sie ein ImpulseCheck-Modul löschen wollen, geht das über den Device Management Service. Die erfassten Messdaten gehen dabei verloren.

Bereich „Arrester: [Name des SPDs]“ (2)

Über den Bereich können Sie Änderungen an den Angaben zum SPD vornehmen. Außerdem können Sie das SPD löschen, um z. B. dem ImpulseCheck-Modul ein anderes SPD zuzuordnen.

Über die Schaltfläche „Create status report“ können Sie eine PDF-Datei mit den aktuellen Statusinformationen des SPDs erstellen.

Angaben zum SPD ändern

- Um Änderungen an den Angaben zum SPD vorzunehmen, klicken Sie auf die Schaltfläche „Edit“.

Die Webseite „ImpulseCheck devices / [Name des Moduls] / Arrester“ wird geöffnet.

Bild 6-5 Webseite „ImpulseCheck devices / Arrester“

	Über die Webseite „ImpulseCheck devices / [Name des Moduls] / Arrester“ können Sie folgende Angaben zum SPD ändern:– Die Zuordnung der Sensoren zu den Anschlussleitungen am SPD– Die Art des angeschlossenen Fernmeldekontakts– Das Installationsdatum der einzelnen Überspannungsschutzstecker (nach einem Aus-tausch des Steckers)– Angaben zur Verkabelung jedes einzelnen Überspannungsschutzsteckers (Leitungs-durchmesser, V-Verdrahtung, Sensorpositionierung)
Zuordnung der Sensoren zu den Anschlussleitun-gen am SPD ändern	Um Änderungen an der Zuordnung der Sensoren zu den Anschlussleitungen am SPD vor-zunehmen, gehen Sie wie folgt vor:Wählen Sie in den Drop-down-Listen „Sensor channel“ und „Conductor“ für jeden Überspannungsschutzstecker die gewünschte Kombination.Um die Eingaben zu übernehmen, klicken Sie auf die Schaltfläche „Save“.Die geänderte Zuordnung wird auf der Webseite „ImpulseCheck devices / [Name des Mo-duls]“ im Bereich „Arrester: [Name des SPDs]“ angezeigt.
Art des Fernmeldekon-takts ändern	Um die Art des Fernmeldekontakts zu ändern, gehen Sie wie folgt vor:Klicken Sie auf die Schaltfläche „Edit“.Das Fenster „Update Arrester“ wird geöffnet.Wählen Sie in der Drop-down-Liste „FM Contact Status“ die Art des Fernmeldekon-takts.Um die Eingabe zu übernehmen, klicken Sie auf die Schaltfläche „Save“.Die gewählte Art des Fernmeldekontakts wird auf der Webseite „ImpulseCheck devices / [Name des Moduls] / Arrester“ angezeigt.Bild 6-6 Webseite „ImpulseCheck devices / Arrester“, Art des Fernmeldekontakts (Beispiel)Article Number: 2305470Arrester : FLT-SEC-T1+T2-3S-350/25-FMLayout:[IMAGE]FM Contact Status: Normally OpenDivisions per pole: 2
Installationsdatum eines Überspannungsschutzsteckers aktualisieren	Um nach dem Austausch eines Überspannungsschutzsteckers das Installationsdatum zu aktualisieren, gehen Sie wie folgt vor:Klicken Sie auf die Schaltfläche in der Zeile des Überspannungsschutzsteckers, den Sie ausgetauscht haben.⇒ Das Fenster „Edit Plug“ wird geöffnet.Geben Sie im Eingabefeld „Install date“ Datum und Uhrzeit ein.Um die Eingabe zu übernehmen, klicken Sie auf die Schaltfläche „Save“.⇒ Das aktualisierte Installationsdatum wird auf der Webseite „ImpulseCheck devices / [Name des Moduls] / Arrester“ angezeigt.
Angaben zur Verkabelung eines Überspannungsschutzsteckers ändern	Um Angaben zur Verkabelung eines Überspannungsschutzsteckers (Leitungsdurchmesser, V-Verdrahtung, Sensorpositionierung) zu ändern, gehen Sie wie folgt vor:Klicken Sie auf die Schaltfläche in der Zeile des Überspannungsschutzsteckers.⇒ Das Fenster „Edit Plug“ wird geöffnet.Nehmen Sie die gewünschten Änderungen vor.Um die Eingaben zu übernehmen, klicken Sie auf die Schaltfläche „Save“.
SPD löschen • Um ein SPD zu löschen, klicken Sie auf die Schaltfläche „Delete“.⇒ Dem ImpulseCheck-Modul ist kein SPD mehr zugeordnet.

Bereich „Surge Current List/Transient Overvoltage List“ (3)

Im Bereich „Surge Current List/Transient Overvoltage List“ können Sie detaillierte Informationen zu Stoßstrom- und transienten Überspannungsereignissen auslesen. Die erfassten Messdaten können grafisch dargestellt werden.

„Surge Current List“: Stoßstromereignisse

Auf der Registerkarte „Surge Current List“ werden alle Stoßstromereignisse gelistet.

- Um die erfassten Messdaten für jede einzelne Anschlussleitung des SPDs einzusehen, klicken Sie auf die Schaltfläche in der Zeile des jeweiligen Stoßstromereignisses.

Bild 6-7 Registerkarte „Surge Current List“

Messdaten als CSV-Datei exportieren

Um die erfassten Messdaten eines Stoßstromereignisses als CSV-Datei zu exportieren, gehen Sie wie folgt vor:

• Klicken Sie auf die Schaltfläche in der Zeile des jeweiligen Stoßstromereignisses.
• Wählen Sie im sich öffnenden Fenster, ob Sie die Datei öffnen oder speichern möchten und bestätigen Sie mit „OK“.

Messdaten grafisch dar- stellen

Um die erfassten Messdaten eines Stoßstromereignisses grafisch darzustellen, gehen Sie wie folgt vor:

- Klicken Sie auf die Schaltfläche in der Zeile des jeweiligen Stoßstromereignisses.

Der Graph wird angezeigt.

• Um einen Bereich des Graphs zu vergrößern, drücken Sie die linke Maustaste und ziehen Sie mit dem Cursor ein Rechteck über den gewünschten Bereich.
• Um wieder zur ursprünglichen Ansicht zu wechseln, doppelklicken Sie in die grafische Darstellung.
• Um die Messdaten einer einzelnen Anschlussleitung anzuzeigen, doppelklicken Sie in der Legende oben rechts auf die jeweilige Anschlussleitung.
• Um die Messdaten einer einzelnen Anschlussleitung auszublenden, klicken Sie in der Legende oben rechts auf die jeweilige Anschlussleitung.

„Transient Overvoltage List“: transiente Überspannungseignisse

Auf der Registerkarte „Transient Overvoltage List“ werden die transienten Überspannungse- reignisse für jede Anschlussleitung am SPD gelistet.

Bild 6-8 Registerkarte „Transient Overvoltage List“

Messdaten grafisch dar- stellen

Über die Schaltfläche „Overvoltage Stats“ gelangen Sie zur Webseite „ImpulseCheck devices / [Name des Moduls] / Overvoltage Statistics“. Hier werden die erfassten Messdaten der transienten Überspannungsereignisse grafisch dargestellt.

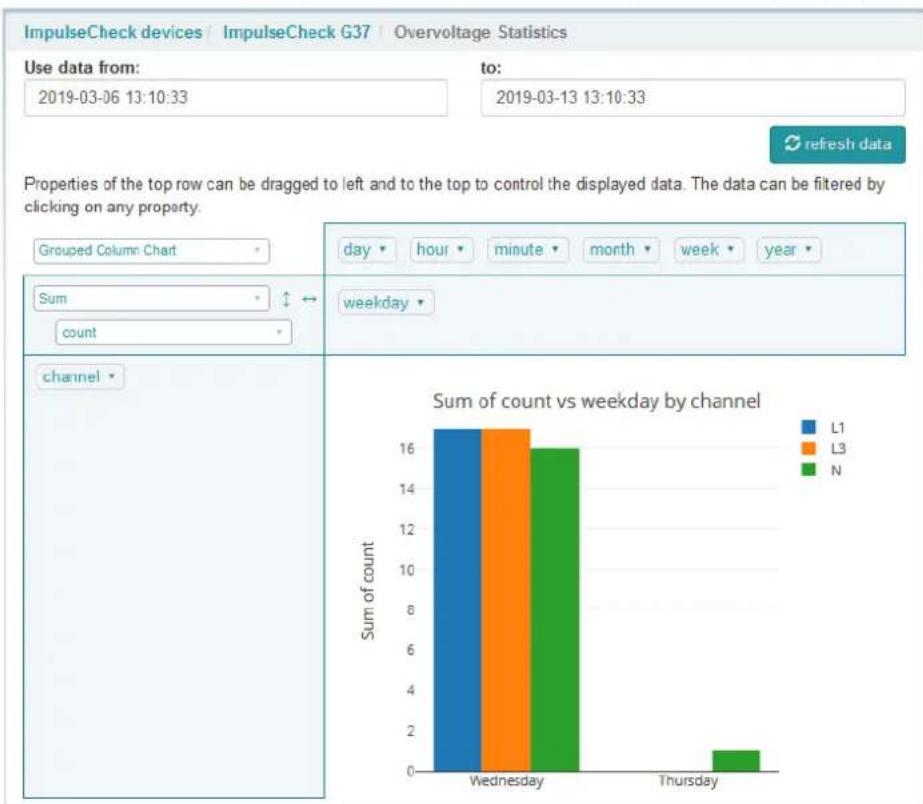

Bild 6-9 Webseite „ImpulseCheck devices / Overvoltage Statistics“ (Beispiel)

Sie haben verschiedene Möglichkeiten, die Darstellung für Ihre Zwecke anzupassen und die Messdaten nach bestimmten Eigenschaften zu filtern:

Tabelle 6-2 Overvoltage Statistics

Element Beschreibung
Use data from: / to: Zeitraum, in	dem die Messdaten erfasst wurden
Refresh data Aktualisierung der	Daten
Grouped Column Chart Art der	DarstellungIm Beispiel (Bild 6-9): gruppiertes Säulendiagramm
Sum, count Filterung der Daten	Im Beispiel (Bild 6-9): Summe der Anzahl von Über-spannungsereignissen
Channel, weekday, day, hour, minute, month, week, year	Eigenschaften eines Überspannungsereignisses• Um eine Eigenschaft zu wählen, ziehen Sie die gewünschte Eigenschaft per Drag-and-Drop in die Zelle oberhalb oder links der Darstellung.Wenn Sie auf den Pfeil neben einer Eigenschaft klicken, werden weitere Filtermöglichkeiten für die Daten angezeigt.

Wenn Sie den Cursor über die Grafik bewegen, wird oberhalb der Grafik eine zusätzliche Symbolleiste sichtbar. Über die Symbolleiste stehen Ihnen weitere Funktionen zur Verfügung. Sie können z. B. die Grafik als PNG-Datei herunterladen oder Messwerte anzeigen lassen.

6.2 Menü „Journal“

- Um das Menü „Journal“ zu öffnen, klicken Sie in der Randleiste auf den Eintrag „Journal“.

Bild 6-10 Menü „Journal“

Über das Menü „Journal“ können Sie die Historie eines Accounts einsehen und Benachrichtigungseinstellungen vornehmen.

6.2.1 Webseite „Journal for Account“

Bild 6-11 Webseite „Journal for Account“

Auf der Webseite „Journal for Account: [Name des Accounts]“ wird die Historie der Ereignisse im jeweiligen Account angezeigt.

Sie haben diese Möglichkeit:

– Ereignisse filtern (Drop-down-Liste „Filter“)
- In den Ereignissen zu suchen (Eingabefeld „Search“)

- Anzahl der angezeigten Ereignisse festlegen (Drop-down-Liste „Show Entries“).

6.2.2 Webseite „Notifications Configuration“

Bild 6-12 Webseite „Notifications Configuration“

Auf der Webseite „Notification Configuration“ können Sie festlegen, welche Personen über bestimmte Ereignisse per E-Mail benachrichtigt werden sollen.

Benachrichtigungsereignisse wählen

Um die Ereignisse zu wählen, gehen Sie wie folgt vor:

- Wählen Sie in der Drop-down-Liste „Journal Context“ die Instanz, von der die Benachrichtigung ausgelöst werden soll. Auslösende Instanz kann ein ImpulseCheck-Modul, eine Organisation oder ein Benutzer sein. Abhängig von der Art der Instanz werden in der Liste im unteren Bereich die möglichen Benachrichtigungssereignisse angezeigt.

- Um ein Benachrichtigungssereignis zu wählen, klicken Sie in der Zeile des Ereignisses auf die Schaltfläche +

Das Fenster „Create notification configuration“ wird geöffnet.

- Aktivieren Sie das Kontrollkästchen „Email“ und klicken Sie auf die Schaltfläche „Save“.

In der Spalte „Reaction Types“ wird angezeigt, ob für ein Ereignis eine Benachrichtigung festgelegt wurde. Über die Schaltfläche können Sie die Benachrichtigung für das Ereignis löschen.

Benachrichtigungsemp- fänger wählen

Um den Empfänger für die Benachrichtigungen zu wählen, gehen Sie wie folgt vor:

- Wählen Sie in der Drop-down-Liste „Notification Receiver“ den Empfänger für die Benachrichtigungen.

	Empfänger für die Benachrichtigung kann eine Organisation, ein Benutzer oder eine Mailingliste sein. Sie können eine neue Mailingliste erstellen und bestehende Mailing-listen ändern.
Mailingliste erstellen	Um eine neue Mailingliste zu erstellen, klicken Sie auf die Schaltfläche „Add“.Das Fenster „Create Mailing List“ wird geöffnet.Geben Sie in das Eingabefeld „Name“ einen Namen für die Mailingliste ein.Geben Sie in das Eingabefeld „Email 1“ die E-Mail-Adresse eines gewünschten Empfängers ein.Um weitere Empfänger zur Mailingliste hinzuzufügen, klicken Sie auf die Schaltfläche „+“ und geben Sie weitere E-Mail-Adressen ein.Wenn Sie alle gewünschten E-Mail-Adressen hinzugefügt haben, klicken Sie auf die Schaltfläche „Save“.Die erstellte Mailingliste wird in der Drop-down-Liste „Notification Receiver“ angezeigt.
Mailingliste ändern	Um eine bestehende Mailingliste zu ändern, wählen Sie die Mailingliste in der Drop-down-Liste „Notification Receiver“ aus.Klicken Sie auf die Schaltfläche „Edit“.⇒ Das Fenster „ Edit Mailing List“ wird geöffnet.Um Empfänger hinzuzufügen oder aus der Mailingliste zu entfernen, klicken Sie auf die Schaltflächen „+“ oder „-“.Um die Eingaben zu übernehmen, klicken Sie auf die Schaltfläche „Save“.

7 Hardware demontieren

7.1 Sicherheitshinweise

▲ ACHTUNG: Elektrostatische Entladung

Elektrostatische Entladung kann Bauelemente beschädigen oder zerstören. Beachten Sie beim Umgang die notwendigen Sicherheitsmaßnahmen gegen elektrostatische Entladung (ESD) nach EN 61340-5-1 und IEC 61340-5-1.

ACHTUNG: Elektronikschaden

Wenn Sie während des Betriebs Arbeiten am ImpulseCheck-Modul vornehmen, kann es zu Elektronikschäden am Gerät kommen.

• Schalten Sie das ImpulseCheck-Modul bei allen Arbeiten am Gerät spannungsfrei.
• Achten Sie darauf, dass die Versorgungsspannung gegen unbefugtes Wiedereinschalten gesichert ist.

7.2 Leitungen entfernen

• Schalten Sie das Gerät spannungsfrei.
• Öffnen Sie mit dem Schraubendreher die Klemmtasche (A).
• Entfernen Sie die Leitung (B).

Bild 7-1 Leitung entfernen

7.3 Ethernet-Stecker entfernen

- Entriegeln Sie den RJ45-Stecker durch Druck auf die Rastnase und ziehen Sie den Stecker ab.

7.4 ImpulseCheck-Modul demontieren

- Fassen Sie mit einem Werkzeug in den Fußriegel, ziehen Sie das Werkzeug nach oben (A) und ziehen Sie das Gerät von der Tragschiene ab (B).

Bild 7-2 ImpulseCheck-Modul demontieren

8.1 Instandhaltung und Wartung

Das Gerät ist wartungsfrei.

8.2 Gerätetausch

Das ImpulseCheck-Modul kann bei Bedarf ausgetauscht werden.

Falls Sie das ImpulseCheck-Modul im Busaufbau austauschen wollen, beachten Sie die in diesem Handbuch beschriebenen Informationen:

- Kapitel 7, „Hardware demontieren“

- Kapitel 4, „Hardware montieren und anschließen“

ImpulseCheck-Modul tau- schen

• Schalten Sie das ImpulseCheck-Modul spannungsfrei.
• Tauschen Sie das ImpulseCheck-Modul in Ihrem Busaufbau gegen ein identisches ImpulseCheck-Modul (gleiche Artikelnummer) aus.
• Stellen Sie nach dem Austausch wieder alle erforderlichen Verbindungen her.
• Registrieren Sie das neue ImpulseCheck-Modul in der Proficloud.

Informationen zur Registrierung und zum Login in der Proficloud finden Sie im Anwenderhandbuch zur Proficloud (siehe „Dokumentation“ auf Seite 68). Das Anwenderhandbuch steht unter der Adresse phoenixcontact.net/product/1045379 zum Download bereit.

8.3 Gerätedefekt und Reparatur

Reparaturen dürfen ausschließlich von Phoenix Contact vorgenommen werden.

• Senden Sie defekte Geräte zur Reparatur oder zum Erhalt eines Ersatzgeräts an Phoenix Contact zurück.
• Verwenden Sie bei Rücksendung vorzugsweise die Originalverpackung.
• Legen Sie der Rücksendung einen Vermerk bei, dass es sich um eine Retoure handelt.

Wenn die Originalverpackung nicht mehr vorliegt:

– Beachten Sie beim Transport die Angaben zur Luftfeuchtigkeit und zum Temperaturbereich (siehe Kapitel A 2).
- Verwenden Sie ggf. Entfeuchtungsmittel.
- Fixieren Sie lose Teile.
- Wählen Sie die Verpackung in ausreichender Größe und Materialstärke.
- Verwenden Sie als Füllmaterial ausschließlich Luftpolsterfolien.
- Versehen Sie die Transportverpackung gut sichtbar mit Warnhinweisen.
- Verstauen Sie bei Inlandspaketen der Lieferschein im Paket.
– Bringen Sie bei Auslandspaketen den Lieferschein in einer Lieferscheintasche außen gut sichtbar an.

8.4 Entsorgung

ImpulseCheck-Modul ent- sorgen

Die durchgestrichene Mülltonne weist darauf hin, dass Sie den Artikel getrennt sammeln und entsorgen müssen. Phoenix Contact oder unsere Servicepartner nehmen den Artikel zur kostenlosen Entsorgung zurück. Informationen zu den angebotenen Entsorgungsmöglichkeiten finden Sie unter phoenixcontact.com. Sammeln und entsorgen Sie enthaltene Batterien getrennt. Löschen Sie vor der Rückführung personenbezogene Daten.

Verpackung entsorgen

- Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien (Kartonage, Papier, Luft-polsterfolie etc.) im Hausmüll gemäß den jeweils gültigen nationalen Vorschriften.

8.5 Rücknahme

Alternativ zur Entsorgung können Sie das Gerät an Phoenix Contact zurücksenden.

- Legen Sie der Rücksendung einen Vermerk bei, dass das Gerät entsorgt werden soll.

Beachten Sie:

Das Gerät darf keinerlei Verschmutzungen durch Öle, Fette etc. aufweisen.

A Bestelldaten und technische Daten

A 1 Bestelldaten

Impulsmessgerät

Beschreibung Typ Artikel-Nr. VPE
Impulsmessgerät, Auswerteeinheit für die Echtzeiterfassung von Stoßströmen und transienten Überspannungen. Anschluss von bis zu vier externen Sensorleitungen und einem potenzialfreien Fernmeldekontakt. Kommunikation der Messdaten per Ethernet zur Proficloud.	IPCH-4X-PCL-TCP-24DC-UT	1045379 1
Zubehör
Beschreibung Typ Artikel-Nr. VPE
Sensor für Impulsmessgerät, zur Echtzeiterfassung von Stoßströmen und transienten Überspannungen, Länge: 1,5 m	IPCH-SC-1.5 1045380 1
Sensor für Impulsmessgerät, zur Echtzeiterfassung von Stoßströmen und transienten Überspannungen, Länge: 3,0 m	IPCH-SC-3.0 1069191 1
Dokumentation
Beschreibung Typ Artikel-Nr. VPE
Anwenderhandbuch, deutsch, Inbetriebnahme und Betrieb von Hard- und Software-Komponenten der Proficloud	UM DE PROFICLOUD --
Anwenderhandbuch, englisch, Inbetriebnahme und Betrieb von Hard- und Software-Komponenten der Proficloud	UM EN PROFICLOUD --

A 2 Technische Daten

Abmessungen (Nennmaße in mm)

Maßzeichnung

Breite 22,5 mm

Höhe 104,7 mm

Tiefe 114,5 mm

Teilungseinheit 1,3 TE

Allgemeine Daten

Normen/Bestimmungen EN 61000-6-2

EN□61000-6-3

Bauform Tragschienenmodul einteilig

Montageart Tragschiene: 35 mm

Material Gehäuse Polyamid

Farbe Verkehrsgrau A, RAL 7042

Umgebungsbedingungen

Umgebungstemperatur (Betrieb) -25 °C ... +60 °C

Umgebungstemperatur (Lagerung/Transport) -35 °C ... +85 °C

Zulässige Luftfeuchtigkeit (Betrieb) 30 % ... 95 % (keine Betaung)

Zulässige Luftfeuchtigkeit (Lagerung/Transport) 30 % ... 95 % (keine Betauung)

Schutzart IP20

Verschmutzungsgrad 2

Höhenlage ≤ 2000 m (above mean sea level/über Normalnull)

Schock (Betrieb) 30g (11 ms Dauer, Halbsinus-Schockimpuls, nach IEC 60068-2-27)

Vibration (Betrieb) 5g (Dauerschockprüfung nach EN☐60068-2-6)

Anschlussdaten

Anschlussart Schraubklemme
Abisolierlänge 8 mm
Schraubengewinde M3
Anzugsdrehmoment 0,5 Nm ... 0,6 Nm
Leiterquerschnitt starr 0,14 mm^2 ... 2,5 mm^2
Leiterquerschnitt flexibel 0,14 mm^2 ... 2,5 mm^2
Leiterquerschnitt AWG 26 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse	0,25 mm^2 ... 2,5 mm^2
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse	0,25 mm^2 ... 2,5 mm^2

Schnittstelle Ethernet

Anschlussart RJ45
Hinweis zur Anschlussart steckbar
Anzahl 1
Übertragungsgeschwindigkeit 10/100 MBit/s

Geräteversorgung

Hinweis zur Anschlussart Zur Brückung der Versorgungsspannung kann ein Tragschie- nen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715 (ME 22,5 TBUS 1,5/ 5-ST-3,81 KMGY, Artikelnummer 2713722)
Betriebsspannung	24 V DC (-15 % ... +20 % inklusive aller Toleranzen und Wellig- keit)
Betriebsstrom ≤ 70 mA
Leistungsaufnahme	≤ 2 W
Stromstärke max.	100 A ... 40 kA
Samplingrate	500 kHz
Maximale Messdauer	1 s

Eingang für Fernmeldung

Hinweis zur Anschlussart Für die Überwachung des Fernmeldekontakts kann entweder der Öffner (11/14) oder der Schließer (11/12) des SPD angeschlossen werden.Die Nutzung der Klemmstellen zur Abfrage des Fernmeldekontakts erfordert eine Basisolierung im SPD zwischen Fernmeldekreis und aktiven Leitern. Für SPDs von Phoenix Contact ist dies sichergestellt.

Weitere Beschreibungen

Hinweis Der Artikel wurde erfolgreich getestet in einem erweiterten

Temperaturbereich von -35 °C ... +85 °C.

(siehe hierzu Kapitel 1.5, „Erweiterter Temperaturbereich“)

Konformität zur EMV-Richtlinie 2014/30/EU

Prüfung der Störfestigkeit nach EN 61000-6-2

Entladung statischer Elektrizität (ESD) EN 61000-4-2/IEC 61000-4-2

Kriterium B, 6 kV Kontaktentladung, 8 kV Luftentladung

Elektromagnetische Felder EN 61000-4-3/IEC 61000-4-3

Kriterium A, Feldstärke: 10 V/m

Schnelle Transienten (Burst) EN 61000-4-4/IEC 61000-4-4

Kriterium A, 2,2 kV

Transiente Überspannung (Surge) EN 61000-4-5/IEC 61000-4-5

Kriterium B, Versorgungsleitungen DC: ±0,5 kV/±1 kV (symmetrisch/unsymmetrisch), Feldbuskabel-Schirm: ±1 kV

Leitungsgeführte Störgrößen EN 61000-4-6/IEC 61000-4-6

Kriterium A, Prüfspannung 10 V

Prüfung der Störaussendung nach EN 61000-6-3/IEC 61000-6-3

Klasse B

Zulassungen

Die aktuellen Zulassungen finden Sie unter phoenixcontact.net/product/1045379.

B Verzeichnisanhang

B 1 Abbildungsverzeichnis

Kapitel 1

Bild 1-1: Extreme Umgebungsbedingungen: Temperaturkurve .... 11

Kapitel 3

Bild 3-1: Anschluss- und Bedienelemente des ImpulseCheck-Moduls ..... 16

Bild 3-2: Bedruckung 17

Bild 3-3: Diagnose- und Statusanzeigen ....18

Bild 3-4: Status- und Konfigurationstaster 20

Bild 3-5: Internes Prinzipschaltbild 22

Bild 3-6: Versorgungsanschluss 24 V 23

Bild 3-7: Anschluss Fernmeldung vom SPD 24

Bild 3-8: Anschluss Sensorleitungen 25

Bild 3-9: Ethernet-Schnittstelle und Pinbelegung ......26

Kapitel 4

Bild 4-1: ImpulseCheck-Modul montieren ....28

Bild 4-2: Tragschienen-Busverbinder 29

Bild 4-3: Leitungen anschließen 30

Bild 4-4: Überlastbereich mit Fallback-Kennlinie ....31

Bild 4-5: Überlastbereich ohne Fallback-Kennlinie ....31

Bild 4-6: Ethernet anschließen 32

Bild 4-7: Sensorseiten ....33

Bild 4-8: Sensor anschließen 33

Bild 4-9: Sensorpositionierung ....34

Bild 4-10: Messbereich des Sensors ....35

Kapitel 5

Bild 5-1: WBM: Seitenaufbau ....37

Bild 5-2: WBM „Zusammenfassung“ 39

Bild 5-3: WBM: „Geräteidentifikation“ 40

Bild 5-4: WBM: „Konfiguration“ 44

Bild 5-5: WBM: Firmware-Update 48

Kapitel 6

Bild 6-1: Webseite „ImpulseCheck devices“ ....50

Bild 6-2: Webseite „ImpulseCheck devices“ ohne SPD („Arrester“) ..... 51

Bild 6-3: Fenster „Add Arrester“ 52

Bild 6-4: Webseite „ImpulseCheck devices“ mit SPD („Arrester“) ....54

Bild 6-5: Webseite „ImpulseCheck devices / Arrester“ 55

Bild 6-6: Webseite „ImpulseCheck devices / Arrester“, Art des Fernmeldekontakts (Beispiel) 56

Bild 6-7: Registerkarte „Surge Current List“ 58

Bild 6-8: Registerkarte „Transient Overvoltage List“ 59

Bild 6-9: Webseite „ImpulseCheck devices / Overvoltage Statistics“ (Beispiel) 59

Bild 6-10: Menü „Journal“ 61

Bild 6-11: Webseite „Journal for Account“ 61

Bild 6-12: Webseite „Notifications Configuration“ 62

Kapitel 7

Bild 7-1: Leitung entfernen 64

Bild 7-2: ImpulseCheck-Modul demontieren 65

B 2 Tabellenverzeichnis

Kapitel 3

Tabelle 3-1: Diagnose- und Statusanzeigen des ImpulseCheck-Moduls ..... 18

Tabelle 3-2: Betätigung des Status- und Konfigurationstasters......21

Tabelle 3-3: Klemmstellenbelegung des Versorgungsanschlusses ....23

Tabelle 3-4: Klemmstellenbelegung der Fernmeldung 24

Tabelle 3-5: Klemmstellenbelegung der Sensoranschlüsse 25

Kapitel 4

Tabelle 4-1: Sensorzuordnung 34

Kapitel 5

Tabelle 5-1: WBM „Geräteidentifikation“ 41

Tabelle 5-2: WBM „Konfiguration“ 45

Kapitel 6

Tabelle 6-1: ImpulseCheck devices....50

Tabelle 6-2: Overvoltage Statistics....60

B 3 Stichwortverzeichnis

A

Anschlüsse

24-V-Versorgung.... 23

Fernmeldung vom SPD 24

Sensorleitungen 25

Auspacken.... 13

B

Bestandteile

Anschluss- und Bedienelement.... 16

Bedruckung.... 17

Bestelldaten....68

Bestimmungsgemäße Verwendung.... 8

D

Demontieren

Ethernet-Stecker 64

ImpulseCheck-Modul 65

Leitungen 64

Sicherheitshinweise 64

Diagnose- und Statusanzeigen.... 18

E

Entsorgung.... 67

Ethernet-Schnittstelle....26

F

Fall-Back-Kennlinie.... 31

G

Gerätedefekt 66

Gerätetausch 66

|

Instandhaltung 66

Internes Prinzipschaltbild 22

L

Lagern....12

Lieferung kontrollieren.... 13

M

Modifikationen 8

Montieren

Leitungen 30

Sicherheitshinweise 27

O

Open-Source-Software

Lizenzhinweise.... 15

P

Parametrierungsspeicher.... 22

R

Reparatur.... 66

Rücknahme.... 67

S

Sicherheitshinweise....9

Spannungsversorgung ohne Fall-Back-Kennlinie ..... 31

Status- und Konfigurationstaster.... 20

T

Technische Daten.... 69

Transportieren 12

V

Versorgungsanschluss 24 V 23

W

Wartung 66

WBM

Verbindung herstellen 36

Bitte beachten Sie folgende Hinweise

Allgemeine Nutzungsbedingungen für Technische Dokumentation

Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist. Dies gilt ebenfalls für Änderungen, die dem technischen Fortschritt dienen.

Der Erhalt von technischer Dokumentation (insbesondere von Benutzerdokumentation) begründet keine weitergehende Informationspflicht von Phoenix Contact über etwaige Änderungen der Produkte und/oder technischer Dokumentation. Sie sind dafür eigenverantwortlich, die Eignung und den Einsatzzweck der Produkte in der konkreten Anwendung, insbesondere im Hinblick auf die Befolgung der geltenden Normen und Gesetze, zu überprüfen. Sämtliche der technischen Dokumentation zu entnehmenden Informationen werden ohne jegliche ausdrückliche, konkludente oder stillschweigende Garantie erteilt.

Im Übrigen gelten ausschließlich die Regelungen der jeweils aktuellen Allgemeinen Geschäftsbedingungen von Phoenix Contact, insbesondere für eine etwaige Gewährleistungshaftung.

Dieses Handbuch ist einschließlich aller darin enthaltenen Abbildungen urheberrechtlich geschützt. Jegliche Veränderung des Inhaltes oder eine auszugsweise Veröffentlichung sind nicht erlaubt.

Phoenix Contact behält sich das Recht vor, für die hier verwendeten Produktkennzeichnungen von Phoenix Contact-Produkten eigene Schutzrechte anzumelden. Die Anmeldung von Schutzrechten hierauf durch Dritte ist verboten.

Andere Produktkennzeichnungen können gesetzlich geschützt sein, auch wenn sie nicht als solche markiert sind.

So erreichen Sie uns

Internet

Aktuelle Informationen zu Produkten von Phoenix Contact und zu unseren Allgemeinen Geschäftsbedingungen finden Sie im Internet unter: phoenixcontact.com.

Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten. Diese steht unter der folgenden Adresse zum Download bereit: phoenixcontact.net/products.

Ländervertretungen

Bei Problemen, die Sie mit Hilfe dieser Dokumentation nicht lösen können, wenden Sie sich bitte an Ihre jeweilige Ländervertretung. Die Adresse erfahren Sie unter phoenixcontact.com.

Herausgeber Phoenix Contact GmbH & Co. KG

Flachsmarktstraße 8 32825 Blomberg DEUTSCHLAND

Wenn Sie Anregungen und Verbesserungsvorschläge zu Inhalt und Gestaltung unseres Handbuchs haben, würden wir uns freuen, wenn Sie uns Ihre Vorschläge zusenden an: [e-mail]

Phoenix Contact GmbH & Co. KG

Flachsmarktstraße 8

32825 Blomberg, Germany

Phone: [phone]

Fax: [phone]

Email: [e-mail]

phoenixcontact.com
