Produkttyp	Kondensatormikrofon
Richtcharakteristik	Nierencharakteristik
Frequenzbereich	20 Hz – 20 kHz
Empfindlichkeit	12 mV/Pa
Ausgangsimpedanz	50 Ω
Maximaler Schalldruckpegel	140 dB (bei 0,5% Klirrfaktor)
Erforderliche Speisung	Phantomspeisung 48 V
Stromverbrauch	3,5 mA
Abmessungen (Durchmesser)	22 mm
Länge	92 mm
Gewicht	80 g
Gehäusematerial	Messing (vernickelt)
Anschluss	XLR 3-polig
Anwendungsbereiche	Studiomikrofon für Sprache, Gesang und Instrumente
Zubehör im Lieferumfang	Mikrofonklemme, Windschutz
Reinigung	Außenfläche mit trockenem Tuch abwischen
Sicherheitshinweise	Nicht fallen lassen, vor Feuchtigkeit schützen
Garantie	2 Jahre

Häufig gestellte Fragen - KM A NEUMANN

Welches Zubehör wird für den Betrieb benötigt?

Neben dem Mikrofon benötigen Sie ein XLR-Kabel und eine Phantomspeisung (48 V) von einem Mischpult oder Audio-Interface.

Kann ich das Mikrofon an einem Mischpult ohne Phantomspeisung betreiben?

Nein, das KM A ist ein Kondensatormikrofon und benötigt zwingend eine Phantomspeisung. Ohne diese funktioniert es nicht.

Ist das Mikrofon für Gitarrenaufnahmen geeignet?

Ja, dank der Nierencharakteristik und des linearen Frequenzgangs eignet es sich hervorragend für akustische Gitarren, Overheads und andere Instrumente.

Wie reinige ich das Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Reinigungsmittel, da diese die Membran beschädigen könnten.

Welcher Windschutz ist empfehlenswert?

Ein Popschutz aus Schaumstoff oder Nylon reduziert Plosivlaute. Für den Außeneinsatz empfiehlt sich ein größerer Windschutz.

Wie hoch ist der maximale Schalldruckpegel?

Der maximale Schalldruckpegel beträgt 140 dB bei 0,5% Klirrfaktor, daher auch für laute Schallquellen geeignet.

Ist das Mikrofon mit allen XLR-Kabeln kompatibel?

Ja, der XLR-Anschluss ist standardisiert. Verwenden Sie ein hochwertiges, symmetrisches Kabel für beste Audioqualität.

Kann ich das Mikrofon an einem Laptop betreiben?

Ja, wenn Ihr Audio-Interface oder Ihr Laptop eine Phantomspeisung bereitstellt. Andernfalls benötigen Sie ein externes Vorverstärker-Modul.

Welche Richtcharakteristik hat das Mikrofon?

Das KM A hat eine Nierencharakteristik, die Schall von vorne aufnimmt und seitliche sowie rückwärtige Geräusche unterdrückt.

Ist das Mikrofon für Live-Auftritte geeignet?

Aufgrund seiner robusten Bauweise und des hohen Schalldruckpegels eignet es sich auch für Bühnenanwendungen, jedoch ist ein guter Windschutz ratsam.

BEDIENUNGSANLEITUNG KM A NEUMANN

BEDIENUNGSANLEITUNG 2

OPERATING MANUAL 8

In dieser Anleitung finden Sie alle wichtigen Informationen für den Betrieb und die Pflege der von Ihnen erworbenen Produkte. Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie die Geräte benutzen. Bewahren Sie sie so auf, dass sie für alle momentanen und späteren Nutzer jederzeit zugänglich ist.

Weitergehende Informationen, insbesondere auch zu den verfügbaren Zubehörleilen und den Neumann-Servicepartners, finden Sie jederzeit auf unserer Website www.neumann.com. Die Servicepartner können Sie auch telefonisch unter +49 (0) 30 / 41 77 24 - 0 erfragen.

Auf unserer Website www.neumann.com finden Sie in der Rubrik Downloads ergänzend folgende PDF-Datelen:

Betrieb an unsymmetrischen oder mittengeer- delen Eingängen

Hinweise zur Pflege des Mikrofons-

Zum weltweiten Erfahrungsaustausch unter Neumann-Anwendern bieten wir auf unserer Website das Neumann Online-Forum an, das sich durch die integrierle Archivfunktion zu einem umfangreichen Know-How-Pool entwickelt hat.

2. Sicherheitshinweise

Der bestimmungsgemäße Gebrauch dieses Mikrofons ist die Wandlung akustischer in elektrische Signale.

Schließen Sie das Mikrofon nur an Mikrofon-eingänge und Speisegeräte an, die eine 48 V-Phantomspeisung nach IEC 61938 liefern.

Reparatur- und Servicearbeiten dürfen nur von erfahrenem und autorisiertem Fachpersonal durchgeführt werden. Wenn Sie das Gerät eigenmächtig öffnen oder umbauen, erlischt die Gewährleistung.

Verwenden Sie das Gerät nur unter den in den technischen Daten angegebenen Betriebsbedingungen.

Lassen Sie das Gerät auf Raumtemperatur akklimatisieren, bevor Sie es einschalten.

Nehmen Sie das Gerät nicht in Betrieb, wenn es beim Transport beschädigt wurde.

Verlegen Sie Kabel stets so, dass niemand darüber stolpern kann.

Halten Sie Flüssigkeiten und elektrisch leitfähige Gegenstände, die nicht betriebsbedingt noten-

dig sind, vom Geral und dessen Anschlüssen fert. Verwenden Sie zum Reinigen keine Lösungsmittel oder aggressiven Reinigungsmittel.

Entsorgen Sie das Gerät nach den Bestimmungen Ihres Landes.

3. Kurzbeschreibung

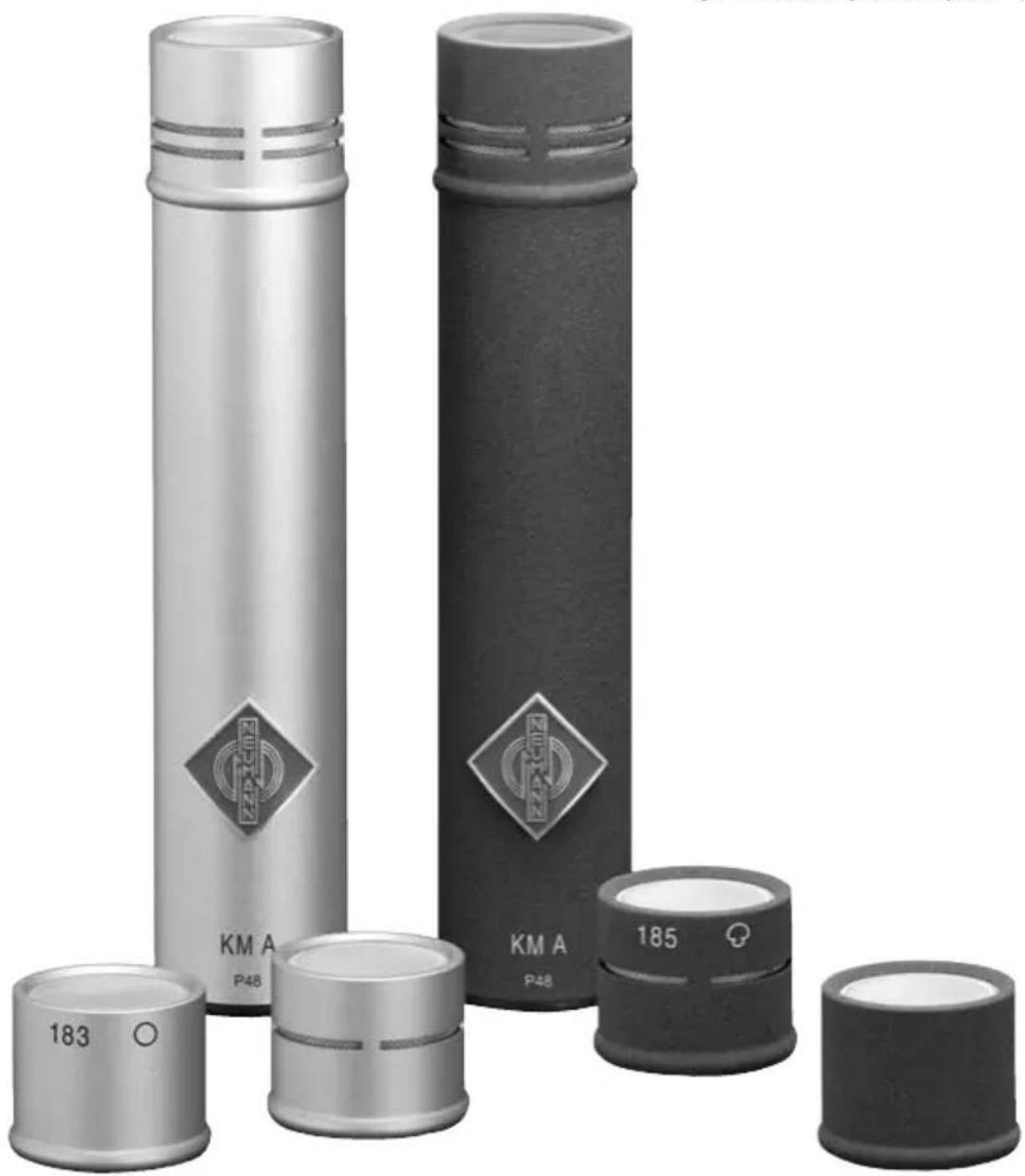

KMA-Kleinmikrofone sind Studio-Kondensatormikrofone in transformatorloser Schaltungstechnik (TLM).

Für die KM A-Kleinmikrofone bietet Neumann aus- tauschbare Kapseln und diverses Zubehör. Damit wird ein Höchstmaß an Flexibilität erreicht.

Durch den Austausch der KM A- durch eine KM D-Ausgangsstufe ist bei Beibehaltung der Kapseln und ihrer akustischen Eigenschaften ein einlacher Wechsel in die digitale Welt der Solution-D-Familie mit ihren Vorteilen der integrierten AD-Wandlung und den umfangreichen DSP-Funktionen möglich.

Mit seinem transformatorlosen Konzept ermöglichen KM A Mikrofone eine besonders saubere, verfärbungsfreie Klangübertragung und höchste Aussteuerbarkelt bei geringem Eigenrauschen.

Mit dem Schalter auf der Rückseite wird eine Vordämpfung von 10 dB eingestellt. Damit erhöht sich der maximale Schalldruckpegel, aber auch der Ersatzgeräuschpegel um 10 dB.

Die KM A-Kleinmikrofonserie ist ein modulares System mit austauschbaren Mikrofonkapseln. Es sind Kapseln mit folgenden Richtcharakteristiken verfügbar:

KK 120 (nx): Acht., querliegend

KK 131 (nx): Kugel, freifeld-entzerrt

KK 133 (nx): Kugel, diff usfeld-entzerrt, mit Schallbeugungskugel S

KK 143 (nx): Breite Niere

KK 145 (nx): Niere mit Hochpass

Die Kapseln können auch einzeln bezogen werden. Alle Teile sind jeweils klassisch nickelfarben oder in refl exionsfreier schwarz-matter Nextelbeschichtung (nx) erhältlich.

4. Inbetriebnahme

Mikrofon einrichten

Befestigen Sie das Mikrofon mit der dafür vorgesehenen Halterung auf einem ausreichend stabilen und standfesten Stativ etc. Verwenden Sie ggf. eine elastische Aufhängung aus unserem Zubehör-Angebot, um Trittschall durch mechanische Entkopplung zu unterdrücken.

Extrem niedertrequente Signale können durch Störungen wie Körperschall oder Pop- und Windgeräusche hervorgenufen werden. Um solche Störsignale zu unterdrücken, empfehlen wir, eine elastische Aufhängung, einen Windschutz oder einen Popschirm aus unserem Zubehörprogramm zu verwenden.

Mikrofon anschließen

Vorsicht: Eine falsche Versorgungsspannung kann das Mikrofon beschädigen!

Schließen Sie das Mikrofon ausschließlich an ein Netzgerät, einen Mikrofon-Vorverstärker, ein Mischput o.Ä. mit 48 V-Phanlomspeisung nach IEC 61938 an. Sie können alle P48-Speisegeräte verwenden, die mincestens 3,5 mA je Kanal abgeben.

Vorsicht: Sehr hohe Signalpegel können Ihr Gehör und Ihre Laut sprecher schädigen!

Reduzieren Sie an den angeschlossenen Wiedergabegeraten die Lautstärke, bevor Sie das Mikrofun anschließen, auch wegen der Gefahr der akustischen Rückkopplung.

Verbinden Sie des Mikrofon über ein geeignes Kabel mit dem Mikrofoneingang Ihres weiterverarbeitenden Audiogerältes bzw. mit dem vorgesehenen P48-Speisegerät. Hinweise zur Anschluss belegung finden Sie im Kapitel Technische Daten. Kabelängen bis ca. 300 m zwischen Mikrofon und nachfolgendem Verstärkereingang haben keinen Einfluss auf den Frequenzgang des Mikrofons.

Achten Sie beim Anschließen von Kabeln auf die korrekte Verriegelung der Stockverbinder. Verlegen Sie die Kabel so, dass sie keine Stolpergefahr darstellen.

Erhöhen Sie an den weiterverarbeitenden Geräten schrittweise den Lautstärkepegel.

Stellen Sie die Vorverstärkung (Gain) Ihres weiterverarbeitenden Gerätes so ein, dass bei höchstem Pegel keine Verzerrungen auftreten.

Störschallunterdrückung

Der Übertragungsbereich des KM A-Mikrofons reicht bis unter 20 Hz. Entsprechend empf ndlich ist das Mikrofon natürlich auch für tieff requente Störungen wie Körperschall oder Wind- und Popgeräusche. Daher empf ahlt sich agf. die Verwendung einer elastischen Aufhängung, eines Windschutzes und/oder eines Popschirmes.

Tontest

Sprechen Sie des Mikrofon einfach nur an. Anpusten oder „Anplappen“ führt zu gefährlichen Schalldruckpegeln.

5. Außerbetriebnahme und Aufbewahrung

Verringern Sie vor der Außerbetriebnahme und dem Abziehen von Kabeln den Lautstärkepegel Ihres weiterverarbeitenden Gerätes.

Ziehen Sie beim Lösen von Kabeln stets nur an den Steckverbindern und nicht am Kabel.

Mikrofone, die nicht im Einsatz sind, sollte man nicht auf dem Stätiv einstauben lassen. Wird ein Mikrofon längere Zeit nicht verwendet, sollte es bei normalem Umgebungsklima staubgeschützt aufbewahrt werden. Verwenden Sie hierfür einen nicht fusselnden, luftdurchlässigen Staubschutzbeutel oder die Originalverpackung des Mikrofons.

NEUMANN.BERLIN

6. Technische Daten

Zulässige klimatische Verhältnisse?

Betriebstemperaturbereich....0°C...+40°C

Lagerungslemperaturbereich.....-20°C...+70°C

Feuchtebereich....0% ... 90% ret. hum.

0% ... 85% rel. hum.

bei +60°C

Bet O dB Verdämpfung und O dB Gain.

Alle Werte für nicht-kondensierende Feuchtigkeit.

- Net 14H7, C24 Verzernung und §4.18.561

- bezogen auf 54 dB SPL

CSTR Bewertung nach CSTR 459-3, Quasi Spitzenwert;

A Bewertung nach TC 61S72 1, Effektivwert

NEUMANN.BERLIN

Typ KK 131 KK 133 KK 183 KK 143 KK 184 KK 145 KK 185 KK 120

Akustische Arbeitsweise Druckempfänger Druckgradientenempfänger
Richtcharakteristik Kugel.	Freifeldentzerrt	Kugel, Diff usfeldentzerrt	Kugel, Diff usfeldentzerrt	Breite Niere	Niere Niere mit Hochpass	Hypersiere	Acht, seitliche Einsprache
Übertragungsbereich 20 – 20.000 Hz
Feldübertragungsfaktor*	12 mW/Pa 15 mW/Pa 12 mW/Pa 15 mW/Pa 15 mW/Pa 14 mW/Pa 10 mW/Pa 12 mW/Pa
Kennimpedanz	50 Ohm
Kennlastimpedanz	1.000 Ohm
Geräuschpegelabstand*, CCIR*	70 dB	66 dB	69 dB	70 dB	70 dB	70 dB	69 dB	69 dB
Geräuschpegelabstand*, A bewertet*	81 dB	79 dB	81 dB	81 dB	81 dB	80 dB	78 dB	79 dB
Ersatzgeräuschpegel, CCIR*	24 dB	28 dB	24 dB	22 dB	22 dB	22 dB	24 dB	25 dB
Ersatzgeräuschpegel, A bewertet*	13 dB	15 dB	13 dB	13 dB	13 dB	14 dB	15 dB	15 dB
Grenzschalldruckpegel* für K < 0,5% für K < 0,5% mit Vordämpfung	140 dB150 dB	138 dB148 dB	140 dB150 dB	138 dB148 dB	138 dB148 dB	138 dB148 dB	142 dB152 dB	140 dB150 dB
Speisespannung (P48, IEC 61938)	48 V
Stromverbrauch (P48, IEC 61938)	max. 3,5 mA
Steckverbinder	XLR 3M
Gewicht Ausgangsstufe	70 g
Abmessungen (L x ∅) Mikrofon	108 mm x22 mm	125 mm x22 mm	108 mm x22 mm	108 mm x22 mm	108 mm x22 mm	108 mm x22 mm	108 mm x22 mm	130 mm x24 mm
Gewicht Kassel	11 g	49 g	11 g	15 g	15 g	15 g	19 g	37 g
Abmessungen (L x ∅) Kassel	18 mm x22 mm	38 mm x22 mm	18 mm x22 mm	18 mm x22 mm	18 mm x22 mm	18 mm x22 mm	18 mm x22 mm	40 mm x24 mm

NEUMANN.BERLIN

1. Lieferumfang

Mikrofon Mikrofon Mikrofon Stereo-Set Ausgangsstufe
Mikrofon KM 1xx A (nx) MikrofonKM 133 A (nx)		2 MikrofoneKM 1xx A (nx)	MikrofenausgangsstufeKM A (nx)
Stativgelenk SG 21 bk	Stativgelenk SG 21 bk	2 Stativgelenke SG 21 bk	Stativgelenk SG 21 bk
Windschutz WNS 100	SchallbaugungskugelSBK 133	2 Windschutze WNS 100	Windschutz WNS 100
Dedienungsanleitung	Dedienungsanleitung	Dedienungsanleitung	Dedienungsanleitung
Holzelui	Holzelui	Holzelui	Holzelui

1. Fehlercheckliste

Fehler	Mögliche Ursachen	Abhilfe
Keine Funktion	Phantom-Speisespannung am Mischpult oder am Speisegerät nicht eingeschaltet.	Überprüfen Sie die entsprechenden Einstellungen auf dem Kanalzug.
	Das Speisegerät ist nicht mit dem Netzanschluss verbunden oder Batterie fehlt.	Überprüfen Sie Netzanschluss oder Batterie des Speisegeräts.
Keine Signalübertragung	Das Mikrofen ist nicht mit dem richtigen Mikrofonverstärker-Eingang des nachfolgenden Gerätes verbunden.	Überprüfen Sie den SignalwegAktivieren Sie ggf. den entsprechenden Eingang auf dem zugeordneten Kanalzug des Mischpulls.
Ton verzerrt	Falsch eingestellte Eingangsempfindlichkeit oder Vorverstärkung des nachfolgenden Verstärkers.	Verringern Sie die Eingangsempfindlichkeit oder Vorverstärkung des nachfolgenden Gerätes so, dass eine ausreichende Aussteuerungsreserve bleibt.
	Windeinfluss	Benutzen Sie einen geeigneten Windschutz (Zubehör).
	Explosivlaute	Benutzen Sie einen geeigneten Popschutz (Zubehör).
	Kürperschaftübertragung	Denatzen Sie eine geeignete elastische Aufhängung (Zubehör).
Ton klingt dumpf, räumlich	Richtcharakteristik nicht beachtet Prüfen	Sie, ob das Mikrofen von der richtigen Soile angesprochen wird. Orientieren Sie sich am Neumann Logo.

NEUMANN.BERLIN

9. Zubehör\* (Fotos im Anhang)

Kapseln

KK 120	nl	Best-Nr. 008589
KK 120 rx	nx	Best-Nr. 008590
KK 131	nl	Best-Nr. 008591
KK 131 rx	nx	Best-Nr. 008592
KK 133	nl	Best-Nr. 008539
KK 133 rx	nx	Best-Nr. 008540
KK 143	nl	Best-Nr. 008593
KK 143 rx	nx	Best-Nr. 008594
KK 145	nl	Best-Nr. 008595
KK 145 rx	nx	Best-Nr. 008596
KK 183	nl	Best-Nr. 008566
KK 183 rx	nx	Best-Nr. 008567
KK 184	nl	Best-Nr. 008568
KK 184 rx	nx	Best-Nr. 008569
KK 185	nl	Best-Nr. 008570
KK 185 rx	nx	Best-Nr. 008571

Ausgangsstufen

KM A	ni	Best.-Nr. 008634
KM A nx	nx	Best. Nr. 008535
KM D (44,1 kHz)	ni	Best.-Nr. 008578
KM D nx (44,1 kHz) nx	x	Best.-Nr. 008581
KM D (48 kHz)	ni	Best.-Nr. 008579
KM D nx (48 kHz)	nx	Best. Nr. 008582
KM D (96 kHz)	ni	Best.-Nr. 008580
KM D nx (96 kHz)	nx	Best. Nr. 008583

Elastische Aufhängungen

DA-KM	sw	Best.-Nr. 008420
EA 2124 A ml	sw	Best.-Nr. 008433

Tisch- und Fußbodenständer

MF 2	sw	Best.-Nr. 007266
MF 4	sw	Best.-Nr. 00/337
MZLF 8120	nx	Best.-Nr. 502319

Mikrofonneigevorrichtung

MNV 21 mt	sw	Best.-Nr. 006802
MNV 87 ml	sw	Best.-Nr. 006806
MNV 100	sw	Best.-Nr. 006811

Stativgelenke, weitere mechanische Adapter

DS 120	sw	Best. Nr. 007343
MZGE 8000	nx	Best.-Nr. 502324
MZGE 8002	nx	Best. Nr. 502325
SG 21 bk	sw	Best.-Nr. 008613
SG 109	sw	Best.-Nr. 008614
SG 110 nx	nx	Best.-Nr. 008611
STH 100	nx	Best.-Nr. 007325

Kapselverlängerungen

KVG 130 nx	nx	Best.-Nr. 008608
KVG 160 nx	nx	Best.-Nr. 008609
KVG 1120 nx	nx	Best.-Nr. 008610

Schaumstoffwindschutz

WNS 100	sw	Best.-Nr. 007323
WNS 110	sw	Best.-Nr. 008535
WS 100	sw	Best.-Nr. 006751

Popschutz

PS 15

sw

Best.-Nr. 008472

Anschlusskabel

LC3 ml	sw	Best.-Nr. 006543
LC4 - 5 nx	nx	Best.-Nr. 008606
LC4 - 10 nx	nx	Best.-Nr. 008607

Speisegeräte

BS 481	sw	Best.-Nr. 006494
BS 481-2	sw	Best.-Nr. 006496
N 248 CU	sw	Best.-Nr. 008537
N 248 US	sw	Best.-Nr. 008538
N 248 UK	sw	Best.-Nr. 008539

Bedeutung der Farbcodierungen:

perteseet iri treien Schalzeln nach IEC 60208-4

NEUMANN.BERLIN

NEUMANN.BERLIN

KM A/KM D + KK 133 + SBK 133

KM A/KM D + KK 183 (= KM 183 A/KM 183 D)

Die Georg Neumann GmbH übernimmt keinerlei Haftung für Folgen eines unsachgemäßen Gebrauchs des Produkts, d.h. die Folgen eines Gebrauchs, der von den in der Bedienungsanleitung genannten technischen Voraussetzungen abweicht (z.B. Bedienungsfehler, mechanische Beschädigungen, falsche Spannung, Abweichung von empfohlenen Korrespondenzgeräten). Jegliche Haftung der Georg Neumann GmbH für Schäden und Folgeschäden, die dem Benutzer aufgrund eines solchen abweichenden Gebrauchs entstehen sollten, wird ausgeschlossen. Ausgenommen von diesem Haftungsausschluss sind Ansprüche aufgrund zwingender gesetzlicher Haftung, wie z.B. nach Produkthaftungsgesetz.

CE Konformitätserklärung

Die Georg Neumann GmbH erklärt, dass dieses Gerät die anwendbaren CE-Normen und -Vorschriften erfüllt.
