Produkttyp Mikrofon-Set (Mikrofon U 67 und Netzteil NU 67 V)
Mikrofontyp Druckgradientenmikrofon mit Vakuumröhre (Pentode EF 86)
Richtcharakteristiken Kugel, Niere, Acht (umschaltbar)
Frequenzbereich 20 Hz - 20 kHz
Empfindlichkeit 15/24/16 mV/Pa ± 1 dB (je nach Richtcharakteristik)
Nennimpedanz 200 Ω
Signal-Rauschabstand (CCIR) 62/66/63 dB
Signal-Rauschabstand (A-bewertet) 73/77/74 dB
Äquivalenter Geräuschpegel (CCIR) 32/28/31 dB
Äquivalenter Geräuschpegel (A-bewertet) 21/17/20 dB-A
Max. Schalldruckpegel (0,5% THD) 114 dB (Niere)
Max. Schalldruckpegel mit Vordämpfung 124 dB
Röhrentyp Pentode EF 86, selektiert
Röhrenvorwärmzeit ca. 1 Minute
Netzteil Eingangsspannung 100-120 V oder 220-240 V (umschaltbar)
Netzteil Leistungsaufnahme max. 12 W
Netzteil Ausgangsspannungen Anodenspannung +210 V, Heizspannung -6,3 V
Netzteil Sicherung 5 mm x 20 mm, 500 mA, träge
Mikrofon Gewicht 560 g
Mikrofon Maße (Durchmesser x Länge) 56 mm x 200 mm
Netzteil Maße (LxBxH) 220 mm x 100 mm x 120 mm
Netzteil Gewicht 2 kg
Anschluss Mikrofon 7-poliger Sonderstecker
Anschluss Netzteil Ausgang XLR 3-polig, weiblich

Häufig gestellte Fragen - NU 67 V NEUMANN

Wie schließe ich das Neumann NU 67 V an?
Welche Richtcharakteristik soll ich wählen?
Wie lange dauert die Aufwärmzeit der Röhre?
Kann ich das Mikrofon ohne das mitgelieferte Netzteil betreiben?
Wie reinige ich das Mikrofon?
Welche Kabel benötige ich?
Was bedeuten die verschiedenen Schalter am Netzteil?
Wie vermeide ich Übersteuerung?
Kann ich das Mikrofon an einem Mischpult mit Phantomspeisung betreiben?
Wo finde ich Ersatzröhren?

Benutzerfragen zu NU 67 V NEUMANN

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch NU 67 V - NEUMANN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. NU 67 V von der Marke NEUMANN.

BEDIENUNGSANLEITUNG NU 67 V NEUMANN

▶ U 67
NU 67 V

NEUMANN NU 67 V - 1

natural_image Silver studio microphone with metallic grille and stand (no visible text or symbols)

PRINTED IN GERMANY - 06/18 - 575864/A02

Quick Guide

Kurzanleitung

Guide rapide

Guida rápida

Guía de inicio rápido

Pikaonje

Γρήγορος οδηγός

Kısa Kılavu

Краткая инструкция

Guia rápido

Beknopte handleiding

Krótka instrukcja obstugi

Snabbguide

Kort vejledning

快速指南

クイックガ イド

莴 가이드

GEORG NEUMANN GMBH · LEIPZIGER STR. 112 · 10117 BERLIN · GERMANY

TEL +49 (0)30 / 41 / 724 -0 -FAX -50

HEADOFFICE@NEUMANN.COM · WWW.NEUMANN.COM

U 67
NEUMANN NU 67 V - 2

NEUMANN NU 67 V - 3

natural_image Line drawing of a cylindrical water dispenser with lid and base (no text or symbols)

Z 48
NEUMANN NU 67 V - 4

natural_image Technical line drawing of a mechanical assembly with intersecting rods and a central cylindrical component (no text or symbols)

NEUMANN NU 67 V - 5

US EU UK

NEUMANN NU 67 V - 7

natural_image Line drawing of a closed toolbox with handle and compartments (no text or symbols)

NEUMANN NU 67 V - 8

natural_image Line drawing of a rectangular electronic device labeled NU 67 V, showing ports and control buttons (no readable text beyond label)

Diagram showing connection between a device with labeled ports and an electrical outlet, including 'On' and 'On' labels.

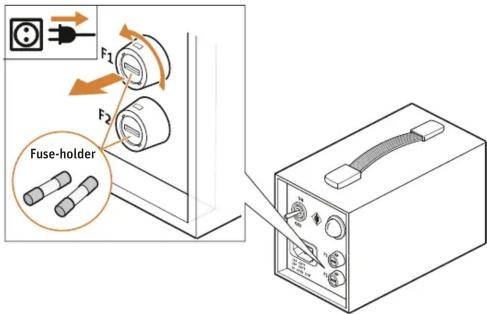

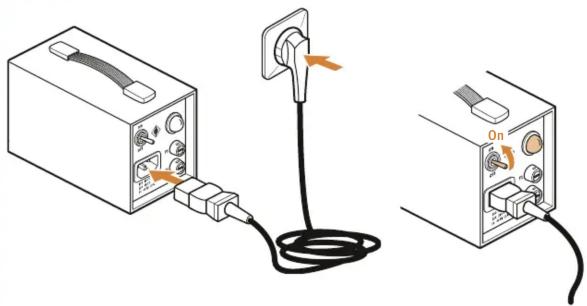

F1 F2 Fuse-holder

NEUMANN NU 67 V - 11

Instruction manual | Bedienungsanleitung | Notice d'emploi |

Istruzioni per l'uso | Instrucciones de manejo | Manual de

Instruções | Gebruiksaanwijzing | Instruktja obstugi | Prinkovijzing | Patieringvoilodning | Köttöchie |

Bruksanvisimg | Betjeningsvejtedimg | Kayttoonje | Oorjyeç Leitouovijac | Kullanım kılayuzu | Инструкция по эксплуатации

使用说明书|取扱説明書|사용 설명서|

www.neumann.com | U 67 | NU 67 V

Diagram illustrating a portable device setup with labeled components and directional arrows indicating motion or movement.

NEUMANN NU 67 V - 13

NEUMANN NU 67 V - 14

natural_image Technical line drawing of a mechanical device with no visible text or symbols

NEUMANN NU 67 V - 15

natural_image Diagram of a mechanical device with rotating arrows indicating motion, no text or symbols present

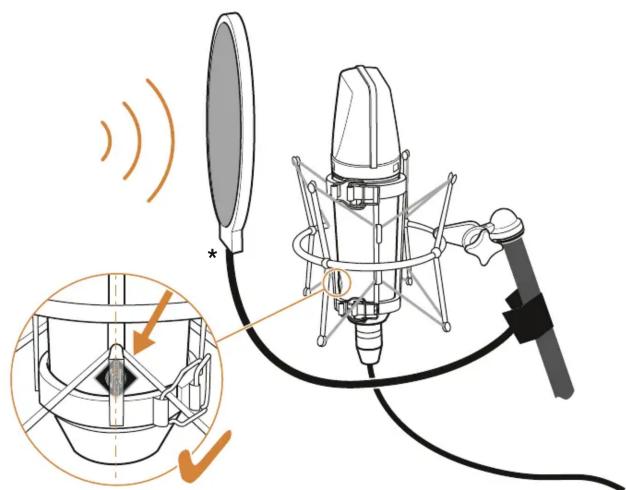

Diagram illustrating audio recording setup with microphone, speaker, and earpiece components labeled in English

*optional

NEUMANN NU 67 V - 17

natural_image Technical line drawing of a mechanical device with a handle and lever mechanism (no text or symbols)

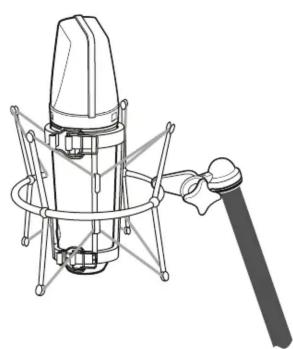

NEUMANN NU 67 V - 18

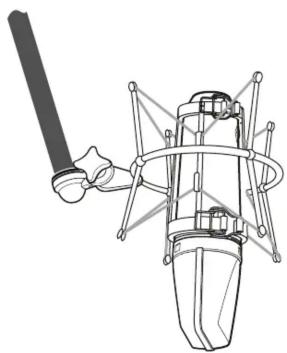

natural_image Technical line drawing of a mechanical device with a lever and connecting rods (no text or symbols)

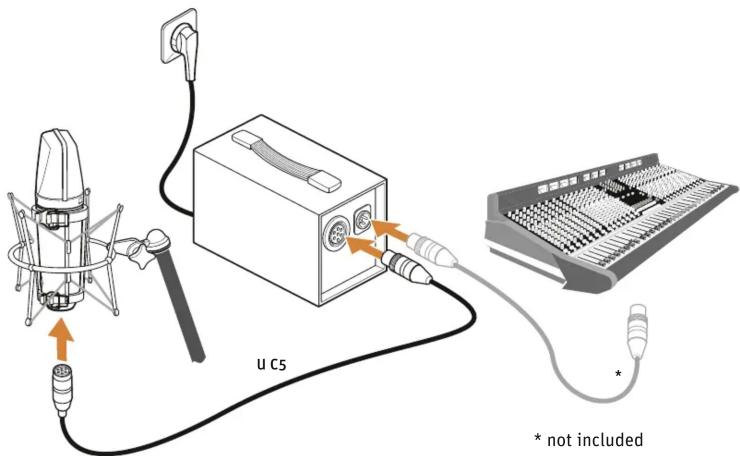

U C5 * not included

Specifications U 67 Specifications U 67

Acoustic operating principlePressure gradient transducer
Directional patternomnidirectional/cardioid/figure-8
Frequency response20 Hz - 20 kHz
Sensitivity15/24/16 mV/Pa ± 1 dB
Rated impedance200 Ω
Rated load impedance1000 Ω
Signal-to-noise ratio, CCIR62/66/63 dB
Signal-to-noise ratio, A-weighted73/77/74 dB
Equivalent noise level, CCIR32/28/31 dB
Equivalent noise level, A-weighted21/17/20 dB-A
Maximum SPL for THD 0.5%114 dB (cardioid)
Maximum SPL for THD 0.5 % with pre-attenuation124 dB
Maximum output voltage250 mV
Power supplyNU 67 V
Vacuum tube typePentode EF 86, selected
Plate voltage+210 V± 2%
Plate current≤1 mA
Heater voltage-6.3 V± 2%
Heater current≤ 270 mA
Tube warm up timeapprox. 1 minute

Required connectors

Microphonespecial 7 pin connector
Power supply unit - outputXLR 3 F
Weight560 g
Diameter56 mm
Length200 mm

Specifications NU 67 V

Supply voltage100 - 120 V or 220 - 240 V
Power consumptionmax. 12 W
Fuse 5 mm x 20 mm 500 mA/Slow-Blow
LampE10 24V/2W
Emitted DC voltage
Plate voltage+210 V
Heater voltage-6,3 V
Dimensions (LxWxH)220 mm x 100 mm x 120 mm
Weight2 kg

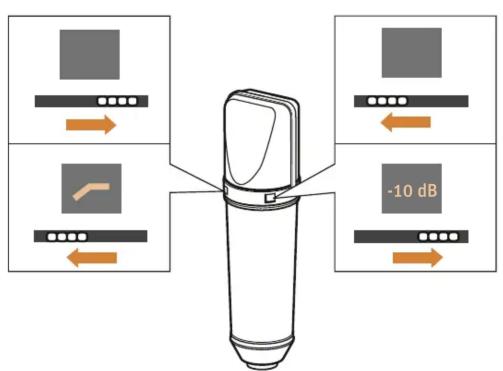

-10 dB

NEUMANN NU 67 V - 21

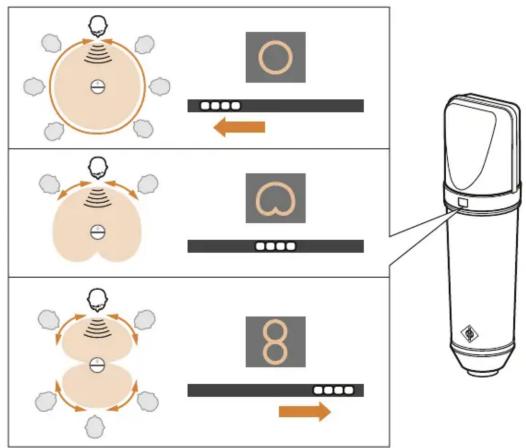


NEUMANN NU 67 V - 22

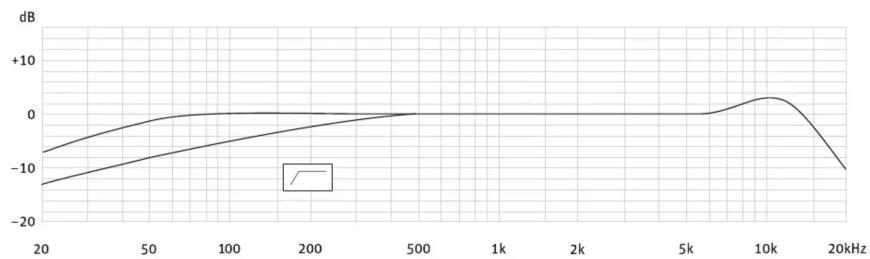

NEUMANN NU 67 V - 23

line | Frequency | Value (dB) | | --------- | ---------- | | 20 | -15 | | 50 | -5 | | 100 | 0 | | 500 | 0 | | 1k | 0 | | 2k | 0 | | 5k | 0 | | 10k | 3 | | 20kHz | -10 |

NEUMANN NU 67 V - 24

radar | Frequency | 1 MHz | 2 MHz | 3 MHz | 4 MHz | 5 MHz | 6 MHz | 8 MHz | 16 MHz | |---|---|---|---|---|---|---|---|---| | 125 MHz | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | | 258 MHz | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | | 588 MHz | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | | 8 MHz | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | | 16 MHz | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |

NEUMANN NU 67 V - 25

NEUMANN NU 67 V - 26

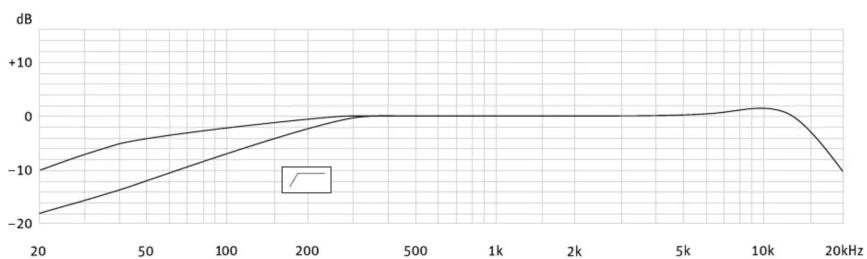

line | Frequency | Value (dB) | | --------- | ---------- | | 20 | -18 | | 50 | -10 | | 100 | -5 | | 200 | 0 | | 500 | 0 | | 1k | 0 | | 2k | 0 | | 5k | 0 | | 10k | 2 | | 20kHz | -12 |

NEUMANN NU 67 V - 27

radar | Frequency | 1 MHz | 2 MHz | 3 MHz | 4 MHz | 5 MHz | 6 MHz | 8 MHz | 16 MHz | |---|---|---|---|---|---|---|---|---| | 125 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 258 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 500 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 800 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 1150 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 1550 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 2150 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 2750 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 3350 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 4150 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 4950 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 6750 Hz | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | Note: The data is plotted as a radial bar chart with angular positions labeled around the perimeter. The frequency values are estimated based on the legend, but they are not explicitly provided in the image. The chart type is a line chart.

NEUMANN NU 67 V - 28

NEUMANN NU 67 V - 29

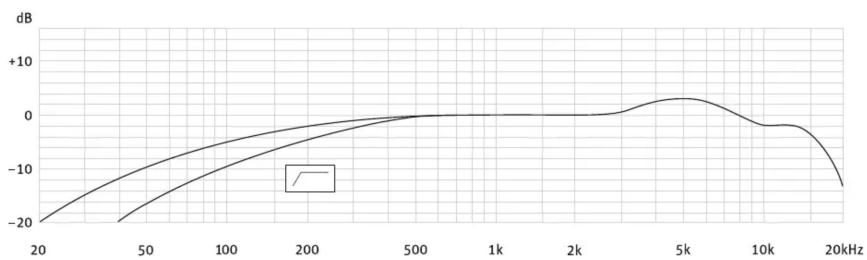

line | Frequency | Value (dB) | | --------- | ---------- | | 20 | -20 | | 50 | -10 | | 100 | -5 | | 200 | 0 | | 500 | 0 | | 1k | 0 | | 2k | 0 | | 5k | 5 | | 10k | -5 | | 20k | -15 |
