CC-280-B - CPU-Kühler LC-Power - Kostenlose Bedienungsanleitung

Produkttyp	CPU-Kühler (All-in-One-Wasserkühlung)
Modell	CC-280-B
Hersteller	LC-Power
Kompatible Sockel	Intel 115X/1200/1700/1851/2011, AMD AM4/AM5
Radiatorgröße	280 mm
Lüftergröße	2 x 140 mm (im Lieferumfang)
Lüfteranschluss	4-Pin PWM (über Splitterkabel)
Pumpenanschluss	3-Pin (AIO_PUMP)
Beleuchtung	ARGB (5V, kompatibel mit Mainboard-Software oder Reset-Taste)
Wärmeleitpaste	Im Lieferumfang enthalten
Befestigungsmaterial	Backplate (Intel), Abstandshalter, Schrauben, Unterlegscheiben
Garantiezeit	3 Jahre ab Kaufdatum
Abmessungen (Radiator)	Ca. 313 x 138 x 27 mm (geschätzt)
Gewicht	Ca. 1,2 kg (geschätzt)
Stromversorgung	Über Mainboard (Pumpe und Lüfter) und SATA (ARGB bei Reset-Steuerung)
Reinigung	Staub von Lüfter und Radiator regelmäßig entfernen
Wartung	Keine spezielle Wartung erforderlich, geschlossenes System
Besondere Hinweise	Nur für Intel wird die mitgelieferte Backplate verwendet; AMD nutzt originale Backplate

Häufig gestellte Fragen - CC-280-B LC-Power

Wie montiere ich den Kühler auf einem AMD-Sockel?

Für AM4/AM5 wird die originale AMD-Backplate beibehalten. Entfernen Sie die originalen Haltebrücken auf der Vorderseite des Mainboards und montieren Sie den Pumpenkopf gemäß Anleitung.

Welche Intel-Sockel werden unterstützt?

Der Kühler unterstützt Intel 115X, 1200, 1700, 1851 und 2011. Für 2011 wird ein spezieller Abstandshalter verwendet.

Wie schließe ich die ARGB-Beleuchtung an?

Sie können die Daisy-Chain-Anschlüsse der Lüfter und Pumpe verbinden und den ARGB-Stecker entweder an den 5V-ARGB-Header des Mainboards (Steuerung über Software) oder über das SATA-Kabel (Steuerung über Reset-Taste) anschließen.

Welche Lüfter sind im Lieferumfang enthalten?

Es werden zwei 140-mm-Lüfter mitgeliefert. Die genaue Anzahl der Lüfterschrauben beträgt 8 Stück (für 280-mm-Radiator).

Wie wird der Radiator im Gehäuse befestigt?

Verwenden Sie die mitgelieferten Radiator-Befestigungsschrauben (für 280 mm: 8 Schrauben) und Unterlegscheiben, um den Radiator am Gehäuse zu fixieren.

Wo schließe ich die Pumpe und die Lüfter am Mainboard an?

Den 3-Pin-Stecker der Pumpe verbinden Sie mit dem AIO_PUMP-Header. Die 4-Pin-PWM-Lüfter werden über das Splitterkabel mit dem CPU_FAN-Header verbunden.

Muss ich Wärmeleitpaste auftragen?

Ja, entfernen Sie die Schutzfolie auf der Kühlplatte und tragen Sie die mitgelieferte Wärmeleitpaste auf den Prozessor auf, bevor Sie die Pumpe montieren.

Kann ich den Kühler mit einem 240-mm- oder 360-mm-Radiator verwenden?

Das Modell CC-280-B hat einen 280-mm-Radiator. Es gibt jedoch Varianten mit 240 mm und 360 mm (siehe Schraubensätze). Stellen Sie sicher, dass Ihr Gehäuse einen 280-mm-Radiator unterstützt.

Was ist bei der Reinigung zu beachten?

Entfernen Sie regelmäßig Staub von den Lüftern und dem Radiator mit einem weichen Pinsel oder Druckluft. Vermeiden Sie scharfe Reinigungsmittel.

Wie lange ist die Garantie und an wen wende ich mich bei Problemen?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Serviceanfragen werden von Ihrem Händler bearbeitet. Bei Fragen können Sie sich auch per E-Mail an [e-mail] wenden.

BEDIENUNGSANLEITUNG CC-280-B LC-Power

Intel Backplate Intel-Halterung

AMD Bracket AMD-Halterung

Thermal Paste Wärmeleitpaste

Splitter Cable Splitterkabel

Thumbscrew Schraube

Intel 115X/1200/1700/1851 Standoff Intel 115X/1200/1700/1851 Abstandshalter

Intel 2011 Standoff Intel 2011 Abstandshalter

AMD Standoff AMD-Abstandshalter

Bracket Screws Halterungsschrauben

Befestigungsschrauben 240 - x8

280-x8

360-x12

Fan crews Lüfterschrauben

240-x8

280-x8

360-x12

Washers Unterlegscheiben

Step

Befestigen Sie die Lüfter mit den Lüfterschrauben am Radiator.

G7

Install the Intel / AMD bracket Montieren Sie die Intel / AMD Halterung

Remove the protection film and apply the thermal paste.

Entfernen Sie die Schutzfolie und tragen Sie die Wärmeleitpaste auf.

Für AM4 und AM5 wird die Original AMD Backplate beibehalten. Es werden nur die Original-Brücken mit der Nase auf der Vorderseite des Mainboards entfernt und dann der Pumpenkopf der Kühlung nach Anleitung montiert. Die Backplate (B) im Verpackungsinhalt ist nur für Intel CPU Montage.

Wählen Sie die passende Position und installieren Sie die Backplate auf der Rückseite Ihres Mainboards.

Installieren Sie die Abstandshalter auf der Vorderseite. des Mainboards.

Setzen Sie die Pumpe mit der Halterung auf die Abstandshalter und ziehen Sie die Schrauben diagonal an

Step 4

Nutzen Sie die Radiator-Befestigungsschrauben, um den Radiator am Gehäuse zu befestigen.

Step 5

1. Connect the 3-pin connector of the pump to the AIO_PUMP header on the mainboard.
   Verbinden Sie den 3-Pin-Stecker der Pumpe mit dem AIO_PUMP-Anschluss auf dem Mainboard.
2. Use the splitter cable to connect the 4-pin PWM fan connectors with the CPU_FAN header on the mainboard.
   Verbinden Sie die 4-Pin-PWM-Lüfterstecker über das Splitterkabel mit dem CPU_FAN-Anschluss auf dem Mainboard.

AIO/PUMP

3.

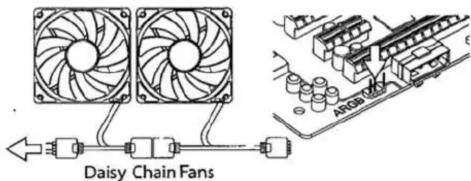

a) ARGB / Mainboard

Nutzen Sie die Daisy-Chain-Anschlüsse, um Lüfter und Pumpe zu verbinden. Schließen Sie den ARGB-Stecker am ARGB-Anschluss des Mainboards an, um die Beleuchtung mittels Ihrer Mainboard-Software zu steuern.

5V A-RGB

b) ARGB / Reset

Nutzen Sie die Daisy-Chain-Anschlüsse, um Lüfter und Pumpe dem SATA-Kabel zu verbinden.

NOTE

Für das Produkt gilt eine Garantiezeit von drei Jahren ab Kaufdatum. Servicefragen werden von Ihrem Händler bearbeitet.

Wenn der Kühler durch unsachgemäße Bedienung beschädigt wird, erlischt die Garantie sofort.

Die Bedienungsanleitung in weiteren Sprachen finden Sie auf unserer Webseite www.lc-power.com.

Sollten Sie Fragen haben, wenden Sie sich bitte per E-Mail an uns: [e-mail].

Silent Power Electronics GmbH
