Produkttyp	CPU-Kühler
Modell	CC-94
Marke	LC-Power
Abmessungen (B x T x H)	110 x 115 x 70 mm
Gewicht	320 g
Lüftergröße	92 mm
Lüftergeschwindigkeit	800 – 2000 U/min (PWM gesteuert)
Luftstrom	25,5 – 43,6 CFM
Geräuschpegel	20 – 30 dB(A)
Lager	Hydraulisch
Anschluss	4-Pin PWM
Material Kühlkörper	Aluminium
Sockelkompatibilität	Intel LGA 775, 1156; AMD AM2, AM3
Prozessorkompatibilität	Intel Core i7, i5, i3, Core 2 Quad, Core 2 Duo, Celeron; AMD Phenom, Athlon
Wärmeleitpaste	Im Lieferumfang enthalten
Spannungsversorgung	12 V DC
Montage	Push-Pin für Intel Sockel, Clip für AMD Sockel
Reinigung	Staub mit Druckluft oder weichem Pinsel entfernen
Sicherheit	Vor der Installation Netzstecker ziehen; Kühler nur auf geeigneten Sockeln montieren
Garantie	2 Jahre

Häufig gestellte Fragen - CC-94 LC-Power

Wie installiere ich den LC-Power CC-94 CPU-Kühler?

Schalten Sie den PC aus und ziehen Sie den Netzstecker. Tragen Sie Wärmeleitpaste auf die CPU auf (falls nicht bereits vorhanden). Für Intel-Sockel drehen Sie die Plastik-Pins in die richtige Richtung und drücken Sie sie in die Montagelöcher. Für AMD-Sockel befestigen Sie den Kühlerclip am Halterahmen. Verbinden Sie den Lüfterstecker mit dem CPU-FAN-Anschluss des Mainboards.

Ist der Kühler mit meinem Sockel kompatibel?

Der Kühler unterstützt Intel LGA 775 und 1156 sowie AMD AM2 und AM3. Prüfen Sie vor dem Kauf, ob Ihr Sockel aufgeführt ist. Nicht kompatibel mit LGA 1150/1151/1200 oder AM4.

Wie trage ich die Wärmeleitpaste richtig auf?

Reinigen Sie die CPU-Oberfläche mit Isopropanol. Tragen Sie einen etwa reiskorngroßen Tropfen Paste in der Mitte der CPU auf. Setzen Sie den Kühler auf und drücken Sie leicht an, damit sich die Paste gleichmäßig verteilt.

Wie reinige ich den CPU-Kühler?

Entfernen Sie den Kühler vom Mainboard. Blasen Sie Staub mit Druckluft aus dem Kühlkörper und dem Lüfter. Verwenden Sie einen weichen Pinsel für hartnäckige Ablagerungen. Achten Sie darauf, die Lamellen nicht zu verbiegen.

Warum dreht sich der Lüfter nicht?

Überprüfen Sie, ob der Lüfterstecker korrekt im CPU-FAN-Anschluss sitzt. Stellen Sie sicher, dass die Stromversorgung des Mainboards aktiv ist. Im BIOS kann die Lüftersteuerung auf PWM eingestellt sein; bei geringer Last kann der Lüfter stehen bleiben – das ist normal.

Kann ich den Lüfter austauschen?

Ja, der Lüfter ist mit Clips oder Schrauben am Kühlkörper befestigt. Messen Sie die Größe (92 mm) und ersetzen Sie ihn durch einen kompatiblen 92-mm-Lüfter mit 4-Pin-PWM-Anschluss.

Welche Lüfterdrehzahl ist optimal?

Die optimale Drehzahl hängt von der CPU-Last ab. Bei PWM-Steuerung regelt das Mainboard automatisch zwischen 800 und 2000 U/min. Für leiseren Betrieb können Sie im BIOS eine niedrigere Kurve einstellen.

Was tun bei übermäßigem Lüftergeräusch?

Überprüfen Sie, ob der Lüfter frei von Staub ist und keine Kabel im Lüfterblatt hängen. Eine PWM-Kurve mit niedrigerer Drehzahl reduziert Geräusche. Tauschen Sie den Lüfter aus, wenn das Lager defekt ist.

Ist der Kühler für Übertaktung geeignet?

Der Kühler ist für Standard- und leichte Übertaktung ausgelegt. Für extreme Übertaktung wird ein größerer Kühler empfohlen. Achten Sie auf ausreichende Gehäusebelüftung.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung erhalten Sie als PDF auf der Website von notice-facile.com oder direkt beim Hersteller LC-Power. Suchen Sie nach dem Modell CC-94.

BEDIENUNGSANLEITUNG CC-94 LC-Power

LC-CC-94 - Bedienungsanleitung

Vielen Dank, dass Sie sich für ein Produkt von LC-Power entschieden haben. Bitte lesen Sie die Anleitung vor der Installation aufmerksam durch.

CPU-Kühler

Spezifikationen
Name:
Gewicht
Kunikorp
Lager.
Limeigrose
Luftergeschwindigkeiten:
Londuric Asperity
Anschul Socket
Socket: Prozessorsenen:
118°115'60mm
323
Aluminium
Hydraulisch
90×90×25m
1100-1800 RPM (+/-10%)
25,47-43,6
4-Pin PV/M
Intel LGA 775/1156, AMD AM2/AM3
Intel Core i7, Core i5, Core i3, Core 2 Quad,
Core 2 Duo, Celeron, Pentium Dual Core
AMD Phenom/Phenom III, Athlon/Athlon II
Sempron

Skizze der Produktkomponenten

4

Bitte vergewlasern Sie sich vor der Installation, dass der Prozessorkühler dazu geeignet ist, für eine ausreichende Kühlung ihres persönlichen Prozessormodells zu sorgen.

Grundlegende Information:

Blte vergewissem Sie sich, dass die Wärmeleitpaste gleichmäßig auf der Obersette des Prozessors verleielt ist, sofern sich diese nicht bereits an der Untersite des Kohlkörpers befindet.

Intel Sockel LGA 775 Mainboard-Installationshinweise

1. Bitte drehen Sie den Plastik-Pin A in Richtung der 775-Markierung, wie auf Bild 1-1 gezeigt.

2. Vergewösen Sie sich, dass die vier Plastik-Pins in die richtige Richtung zeigen, drucken Sie dann alle Plastik-Gins in die Installationslöscher des Melzboards. Nutzer Sie cienn die Plastik-Greindenleben zur Fries am wie

auf Bid 1-2 gezneigt.

1-1

1·2

Intel Sockel LGA 1158 Mainboard-Installationshinweise

1. Bitte drehen Sie den Plastik-Pin A in Richtung der 1156-Markierung, wie auf Bild 1-1 gezeigt.

2. ergewissem Sie sich, dass die vier Plastik-Pins in die richtige Richtung zeigen, drücken Sie dann alle Plastik-

Caps in die Installationslocher des Mainboards. Nutzen Sie dann die Plastik-Gewindenleien zur Forderung, wie auf Bild 1-2 gezeigt.

2.1

2-2

5

1. Verbinden Sie den Lüfterkabelstecker mit dem Stromanschluss des Mainboards, der mit „CPU FAN“ markiert ist. Starten Sie Ihren Computer und prüfen Sie, ob alles funktioniert und der Prozessor korrekt gekühlt wird. Danach beenden Sie die Installation.

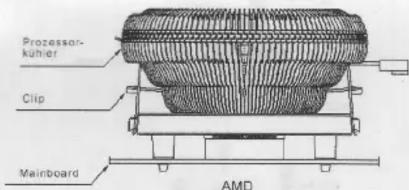

AMD Sockel AM2/AM3 Mainboard-installationshimweise

1. Setzen Sie den Prozessorkühler mittig auf den Plastik-Clip. Haken Sie das Ende des Kühler-Cips an den Plastik-Clip. Nehmen Sie dann das andere Ende des Kühler-Cips und haken Sie es an der anderen Seite des Plastik-Clips ein.

1. Verbinden Sie den Lüflerkabelstecker mit dem Stromanschluss des Mainboards, der mit „CPU FAN“ markiert ist. Staten Sie Ihren Computer und prüfen Sie, ob alles funktioniert und der Prozessor korrekt gekühlt wird. Danach beenden Sie die Installation.
