Lumen Flex - Beleuchtung ROLLEI - Kostenlose Bedienungsanleitung

Produkttyp	Flexibles LED-Lichtpanel
Modelle	Lumen Flex S, Lumen Flex M, Lumen Flex L
Abmessungen (S)	Ca. 33,5 x 37,5 cm
Abmessungen (M)	Ca. 33,5 x 66,5 cm
Abmessungen (L)	Ca. 33,5 x 95 cm
Gewicht (S)	1,5 kg
Gewicht (M)	2,05 kg
Gewicht (L)	2,35 kg
Leistungsaufnahme	S: 25 W, M: 35 W, L: 50 W
Anzahl der LEDs	S: 240 (120 weiß/120 warm), M: 480, L: 720
Farbtemperaturbereich	3000 K - 5500 K (einstellbar in 100-K-Schritten)
Helligkeitseinstellung	10 % - 100 %
Farbwiedergabeindex (CRI)	95+
Beleuchtungsstärke (0,5 m)	S: 2821 Lux, M: 3004 Lux, L: 5599 Lux
Steuerungsmethoden	Physischer Drehregler (Helligkeit/Farbtemperatur) und Rollei Lumen App (Bluetooth)
Drahtlose Konnektivität	Bluetooth 4.0 (BLE), Frequenz 2,400 - 2,480 GHz, maximale Leistung 8 dBm
Stromversorgung	Eingang: 100-240 V~ 2,5 A 50/60 Hz, Ausgang: 24 V = 3 A, Schutzklasse II
Akku-Kompatibilität	V-Mount-Akku (max. 14,8 V, nicht im Lieferumfang)
Montage	X-Halterung mit 1/4-Zoll-Gewinde für Stativ; integrierte Haltespitzen
Diffusor	Befestigung per Klettverschluss für weiches, diffuses Licht
Lieferumfang	LED-Leuchte, Diffusor, X-Halterung, Controller, Controller-Halterung, Netzteil, Tasche
Verwendungszweck	Nur für Foto- und Videobeleuchtung; nicht zur Raumbeleuchtung
Sicherheitsmerkmale	Überhitzungsschutz, nur für den Innenbereich, nicht direkt ins Licht blicken, von Kindern fernhalten
Konformität	CE, EU-Richtlinie 2014/53/EU
Betriebstemperatur	Maximale Umgebungstemperatur 40 °C

Häufig gestellte Fragen - Lumen Flex ROLLEI

Kann ich die Rollei Lumen Flex ohne App steuern?

Ja, Sie können Helligkeit und Farbtemperatur direkt mit dem Drehregler am Controller einstellen. Die App ist für erweiterte Steuerungsmöglichkeiten optional.

Welchen Akku verwendet die Lumen Flex?

Sie unterstützt einen V-Mount-Akku bis 14,8 V (nicht im Lieferumfang). Ein kompatibler Akku ermöglicht den mobilen Einsatz ohne Netzstrom.

Wie montiere ich die Lumen Flex auf einem Lichtstativ?

Verwenden Sie die mitgelieferte X-Halterung. Montieren Sie sie gemäß der Anleitung, schieben Sie die Stabenden in die Haltespitzen und ziehen Sie den Feststellknopf an. Das 1/4-Zoll-Gewinde am Zapfen verbindet mit einem Stativ.

Was ist der Farbtemperaturbereich und wie stelle ich ihn ein?

Der Farbtemperaturbereich reicht von 3000 K (warm) bis 5500 K (Tageslicht). Drücken Sie den Drehregler, um zwischen Helligkeit und Farbtemperatur umzuschalten, und drehen Sie ihn dann, um in 100-K-Schritten anzupassen.

Ist die Lumen Flex für den Außeneinsatz geeignet?

Nein, sie ist nur für den Innenbereich konzipiert. Sie ist nicht wasserdicht und sollte keinem Regen oder Feuchtigkeit ausgesetzt werden.

Wie reinige ich die Lumen Flex?

Trennen Sie die Stromversorgung und den Akku. Wischen Sie die Oberfläche vorsichtig mit einem weichen, trockenen Tuch ab. Verwenden Sie keine flüssigen Reinigungsmittel und tauchen Sie sie nicht in Wasser.

Was sind die maximale Helligkeit und der CRI der Lumen Flex?

Die Helligkeit kann von 10 % bis 100 % eingestellt werden. Der Farbwiedergabeindex (CRI) beträgt 95+ und gewährleistet eine genaue Farbwiedergabe.

Kann ich die Lumen Flex mit einem Dimmer oder Timer verwenden?

Nein, externe Dimmer oder Timer werden nicht unterstützt. Verwenden Sie nur den mitgelieferten Controller und das Netzteil, um Schäden zu vermeiden.

Wie groß ist die Bluetooth-Reichweite der App?

Die Bluetooth-4.0-(BLE)-Verbindung funktioniert im Freien normalerweise bis zu 10 Metern, die Reichweite kann jedoch durch Hindernisse variieren.

Was ist im Lieferumfang enthalten?

Das Paket enthält das flexible LED-Lichtpanel, den Diffusor, die X-Halterung, den Controller, die Controller-Halterung, das Netzteil und eine Tragetasche.

BEDIENUNGSANLEITUNG Lumen Flex ROLLEI

ANLEITUNG auf Deutsch

MANUAL in English

Rollei

Inhalt

Vor dem ersten Gebrauch 4

Bestimmungsgemäßer Gebrauch 4

Zeichenerklärung 4

Rollei Lumen App....4

Verpackungsinhalt 4

Übersicht....5

Controller-Einstellungen 5

Montage des X-Mount....6

Technische Daten 6

Sicherheitshinweise 7

Entsorgung....7

Konformität 7

Content

Vor dem ersten Gebrauch

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch.

Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

Zeichenerklärung

Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem LED-Licht, dem Netzteil oder auf der Verpackung verwendet.

Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgeblichen Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Mit diesem Zeichen gekennzeichnete Produkte werden mit Gleichstrom betrieben.

Mit diesem Zeichen gekennzeichnete Produkte werden mit Wechselstrom betrieben.

Geräte mit diesem Zeichen haben eine zusätzliche oder verstärkte Isolierung und entsprechen der Schutzklasse II.

Nur für innen. Geräte mit diesem Zeichen dürfen nur im Haus betrieben werden (trockene Umgebung).

Mit diesem Symbol gekennzeichnete Produkte haben eine positive Polarität. Sie dürfen nur mit Produkten verbunden werden, die ebenfalls eine positive Polarität haben.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur als Foto- und Videobeleuchtung konzipiert. Es darf nicht zu anderen Zwecken, und insbesondere nicht zur häuslichen Raumbeleuchtung, verwendet werden.

Rollei Lumen App

Laden Sie die „Rollei Lumen“ App direkt aus dem App- oder dem Google Play Store (IOS 9.0 oder höher, Android 5.0 oder höher).

Die für Lumen Flex angepasste App „Rollei Lumen“ ermöglicht es Ihnen, die verschiedenen Funktionen des LED-Lichts besser zu nutzen.

Verbindung mit dem Smartphone

1. Aktivieren Sie Bluetooth®* an Ihrem Smartphone.
2. Schalten Sie das Rollei Lumen Flex ein.
3. Öffnen Sie die „Rollei Lumen“-App, die Verbindung mit dem Smartphone wird automatisch hergestellt.

Hinweis: Die Verbindung wird mit Hilfe des „Bluetooth®* Low Energy“ (BLE) hergestellt. Hierfür ist eine Standort-Freigabe der App notwendig. Die Verbindung zu dem LED-Licht wird direkt in der App hergestellt.

Verpackungsinhalt

Rollei Lumen Flex S, M oder L, Diffusor, X-Mount, Controller, Controller-Halterung, Netzteil, Tasche

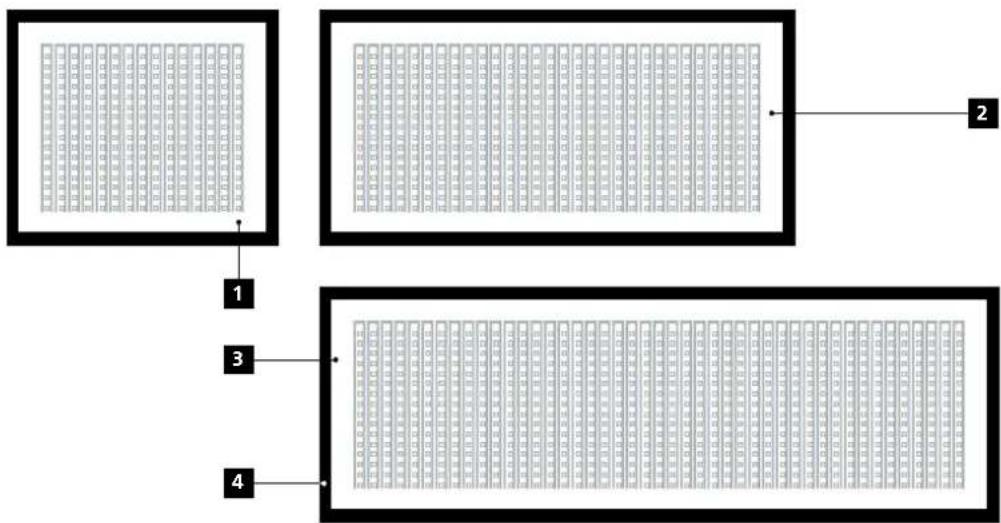

1 Lumen Flex S
2 Lumen Flex M
3 Lumen Flex L
4 Klettrand
5 X-Mount
6 Feststellschrauben (M+L)
7 Halte-Ecken
8 Spigot / 1/4 Zoll Gewinde
9 Anschlusskabel (an den Controller und das Netzteil)
10 Display
11 Einstellknopf (Farbtemperatur/Helligkeit)
12 Ein-/Aus-Taste

Controller-Einstellungen

• Drücken Sie die orange farbene Ein-/Aus-Taste, um das LED-Licht ein- oder auszuschalten.
• Drücken Sie den Einstellknopf, um zwischen den Einstellungen Helligkeit und Farbtemperatur zu wechseln.
  • Die Helligkeit kann mit dem Einstellknopf zwischen 10% und 100% eingestellt werden.
  • Die Farbtemperatur kann zwischen 3000K und 5500K in Hunder terschritten eingestellt werden.

Montage des X-Mount

Schritte zur Montage der Halterung:

Legen Sie das LED-Panel mit der Vorderseite nach unten auf eine ebene Fläche.

1. Bei den Versionen M und L müssen Sie den mitgelieferten Verlängerungsbügel mit der Halterung verbinden, einfach mit den mitgelieferten Schrauben handfest anziehen, bis sie fest sitzen.
2. Klappen Sie den X-Mount auseinander und schieben Sie die Stangen-Enden in die Halte-Ecken.

1. Ziehen Sie den Verriegelungsknopf an ihrem Lampenstativ fest.
2. An der Unterseite des Spigots befindet sich ein 1/4-Zoll-Gewinde zum Anschluss an ein Stativ.

Hinweis:

Der Diffusor für das Lumen Flex sorgt für weiches, diffuses Licht. Er wird einfach an den Klettrand der LED-Lichtmatten festgeklettet.

Modell Lumen Flex S Lumen Flex M Lumen Flex L
Anzahl LED	240 (120 Weiblicht /120 Warmlicht)	480 (240 Weiblicht /240 Warmlicht)	720 (360 Weiblicht /360 Warmlicht)
Leistung 25 W 35 W 50 W
Farbwiedergabeindex (CRI) 95+ (CRI) 95+ (CRI) 95+
Beleuchtungsstärke	2821 lux / 0,5 m 3004 lux / 0,5 m 5599 lux / 0,5 m
Farbtemperatur	3000 – 5500K	3000 – 5500K	3000 – 5500K
Bluetooth®*	Version 4.0	Version 4.0	Version 4.0
Frequenzband	2,400 GHz – 2,480 GHz	2,400 GHz – 2,480 GHz	2,400 GHz – 2,480 GHz
Max. abgestrahlte
Sendeleistung	8 dBm	8 dBm	8 dBm
Akkuanschluss	V-Mount-Akku max. 14,8 V(V-Mount-Akku und Battery Connector für Rollei Lumen Flex S-I nicht in Lieferumfang enthalten)	V-Mount-Akku max. 14,8 V	V-Mount-Akku max. 14,8 V
Anschlüsse	Input 24 V === 3 A	Input 24 V === 3 A	Input 24 V === 3 A
Netzteil	Input: 100 – 240 V ~ 2,5 A | 50 / 60 Hz Output: 24 V === 3 A ◇ ◇ ◇ | Schutzklasse: II
Maße | Gewicht	Ca. 33,5 x 37,5 cm | 1,5 kg	Ca. 33,5 x 66,5 cm | 2,05 kg	Ca. 33,5 x 95 cm | 2,35 kg
Lieferumfang	Rollei Lumen Flex S, M oder L, Diffusor, X-Mount, Controller, Controller-Halterung, Netzteil, Tasche

*Die Bluetooth® Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Sicherheitshinweise

Gefahr durch elektrischen Strom!

Fehlerhafte elektrische Installationen oder eine übermäßige Netzspannung können Stromschlag verursachen.

• Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild übereinstimmt.
• Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können.
• Nur das mitgelieferte Netzkabel benutzen.
• Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist oder wenn das Kabel defekt ist.
• Wenn das Produkt oder das Zubehör beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht bzw. repariert werden, um Gefährdungen zu vermeiden.
• Das Gehäuse darf nicht geöffnet und Reparaturen dürfen ausschließlich von einem Fachmann ausgeführt werden. Wenden Sie sich hierzu an eine Fa chwerkstatt. Bei Reparaturen durch den Benutzer, unsachgemäßem Anschluss oder Fehlbedienung werden jegliche Haftung und alle Gewährleistungsansprüche ausgeschlossen.
• Das Produkt nicht mit einer externen Zeitschaltuhr benutzen.
• Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie es immer von der Stromquelle.
• Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht mit nassen/feuchten Händen und tauchen Sie es nicht unter Wasser.
• Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt nicht im Regen oder in nassen Umgebungen. Berühren Sie das Produkt niemals bei Gewitter.
• Bevor Sie die Strom- oder Akkuverbindung trennen, schalten Sie das Gerät am Hauptschalter aus.
• Sorgen Sie für ausreichende Belüftung während des Betriebs. Das Geräts niemals abdecken.
• Verwenden Sie das Gerät nur mit geeigneten, hochwertigen V-Mount-Akkus.
• Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen oder in geschlossenen Räumen mit direkter Sonneneinstrahlung. Bei Umgebungstemperaturen von mehr als 40° C sollte das Produkt nicht mehr genutzt werden.
• Entfernen Sie sofort den Akku und ggf. das Ladekabel bei ungewöhnlichen Geräuschen oder Gerüchen sowie Rauch aus dem Gehäuse.

Achtung!

• Niemals das Netzkabel als Tragegriff benutzen.
  Produkt und Zubehör von offenen Flammen, heißen Oberflächen und leicht entflammbaren Materialien fernhalten.
• Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt.
• Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.

Achtung!

Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten (z. B. teilweise Behinderte, ältere Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten) oder mangelnder Erfahrung und Know-how (z. B. ältere Kinder).

- Dieses Produkt kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Know-how benutzt werden, sofern

diese beaufsichtigt werden oder eine Anleitung zur sicheren Verwendung des Produktes erhalten haben und die sich aus dem Gebrauch entstehenden möglichen Gefahren verstehen. Kinder dürfen mit dem Produkt nicht spielen. Das Produkt darf von Kindern nicht gereinigt oder gepflegt werden. Halten Sie Kinder unter acht Jahren vom Produkt und den Zubehörteilen fern.

• Stecken Sie keine Gegenstände in das Produkt.
• Das Produkt während des Betriebs und Ladens nicht unbeaufsichtigt lassen.
• Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Tieren fern, um Unfällen und Erstickung vorzubeugen.
• Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zugführer während der Fahrt mit diesem Produkt. Der Fahrer kann geblendet werden und so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht werden könnte.
• Leuchten Sie nicht direkt in die Augen von Personen und Tieren, da dies zu Schädigungen der Netzhaut, Sehstörungen und sogar zur Erblindung führen kann.

Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauer hafte Raumbeleuchtung geeignet.

Entsorgung

Verpackung entsorgen: Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Entsorgung elektrischer und elektronischer Altgeräte und/oder Batterien/Akkumulatoren durch Verbraucher in privaten Haushalten innerhalb der Europäischen Union.

Dieses Symbol am Produkt oder an der Verpackung weist darauf hin, dass es nicht mit dem Hausmüll entsorgt werden darf. Sie müssen Ihr Altgerät und/oder Batterien/Akkumulatoren an entsprechende Sammelstellen zum Recycling elektrischer und elektronischer Geräte und/oder Batterien/Akkumulatoren übergeben. Weitere Informationen zum Recycling dieses Gerätes und/oder der Batterien/Akkumulatoren erhalten Sie bei Ihrer Stadtverwaltung, dem Laden, in dem Sie das Gerät erworben haben, oder Ihrem Entsorgungsbetrieb. Das Recycling von Materialien hilft bei der Schonung natürlicher Ressourcen und gewährleistet eine für die menschliche Gesundheit und Umwelt sichere Art der Wiederverwertung.

Konformität

Hiermit erklärt die Rollei GmbH & Co. KG, dass der Funkanlagen- typ „Rollei Lumen Flex S / M / L“ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rollei.de/egk/LumenFlex

CE

Rollei GmbH & Co. KG

In de Tarpen 42, 22848 Norderstedt

Deutschland

Rollei GmbH & Co. KG

In de Tarpen 42

22848 Norderstedt

Germany
