Produkttyp	LTE/5G Dual-SIM WLAN-Router-Set für Wohnwagen und Wohnmobile
Abmessungen (Router)	132 x 45 x 96 mm (B x H x T)
Gewicht (Router)	0,533 kg
Abmessungen (Außenantenne)	199 x 167 x 54 mm
Gewicht (Außenantenne)	ca. 920 g
Eingangsspannungsbereich	9 - 50 V DC
Leistungsaufnahme	typ. 4 W
Mobilfunkstandards	5G, 4G/LTE, 3G
WLAN-Standard	802.11b/g/n/ac Wave 2 (WiFi 5)
Anzahl SIM-Karten	2 (Dual-SIM)
Anschlüsse	4x SMA (5G), 2x RP-SMA (WLAN), 1x SMA (GPS); 4x LAN, 1x WAN; 1x USB-Host
Schutzklasse (Außenantenne)	IP67 / IP69
Zulässige Umgebungstemperatur	-40 bis +75 °C
Lieferumfang	Router, interne WLAN-Antenne, 230V-Netzteil, Ethernetkabel, Außenantenne, Dachdurchführung, 12V-Anschlusskabel, SIM-Kit, Wandbefestigungsmaterial
Besonderheiten	MIMO-Außenantenne, FindMyCaravan GPS-Ortung, Update über Internet, deutsche Service-Hotline, Made in EU
Sicherheitshinweise	Lebensgefahr durch Stromschlag bei Berührung elektrischer Einrichtungen; Montage nur durch Fachpersonal; keine lösungsmittelhaltigen Reiniger verwenden
Reinigung	Nur mit trockenem oder leicht feuchtem Tuch reinigen; keine Lösungsmittel wie Azeton, Nitro-Verdünnung oder Benzin
Entsorgung	Elektronik-Altgeräte gemäß WEEE-Richtlinie 2012/19/EU fachgerecht entsorgen
Reparatur	Werksreparaturstelle: Kathrein Digital Systems GmbH, Bahnhofstr. 110, 83224 Grassau; weitere Service-Partner auf www.kathrein-ds.com
Garantiehinweise	Garantieverlust bei unsachgemäßer Montage, baulichen Veränderungen oder Verwendung nicht zugelassenen Zubehörs

Häufig gestellte Fragen - CAR 5G LTE/WLAN KATHREIN

Wie lege ich eine SIM-Karte in den Router ein?

Starten Sie den Router ohne SIM-Karte. Geben Sie im Einstellungsmenü den SIM-PIN der gewünschten Karte ein und speichern Sie ihn. Schalten Sie den Router aus. Drücken Sie mit der SIM-Nadel in das Loch neben dem Kartenhalter (SIM1 oder SIM2), bis der Halter aufspringt. Legen Sie die SIM-Karte (Full-Size) ein und schieben Sie den Halter zurück. Starten Sie den Router.

Wie verbinde ich mein Endgerät mit dem Router?

Scannen Sie den linken QR-Code auf dem Router mit Ihrer Kamera oder QR-App. Alternativ öffnen Sie die WLAN-Einstellungen Ihres Endgeräts, wählen Sie das WLAN 'Kathrein_xxx' und geben Sie das Passwort unter dem QR-Code ein.

Wie öffne ich das Webinterface des Routers?

Scannen Sie den rechten QR-Code auf dem Router und öffnen Sie den Link im Browser. Oder geben Sie manuell 'http://192.168.1.1' in die Adresszeile ein. Verwenden Sie das Passwort unter dem QR-Code für die Anmeldung. Bei erstem Zugriff legen Sie ein neues Router-Passwort fest.

Was ist FindMyCaravan und wie aktiviere ich es?

FindMyCaravan ist eine GPS-Ortungsfunktion für Ihr Wohnmobil. Aktivieren Sie sie im Webinterface unter 'Router Einstellungen' > 'GPS Finder'. Schalten Sie den Schieberegler auf 'Ein', geben Sie Ihre Mobilfunknummer mit Ländervorwahl (z.B. +49...) ein und speichern Sie. Senden Sie eine SMS mit 'GPS' an die Nummer der eingelegten SIM-Karte, um den Standort zu erhalten.

Wie führe ich einen Werksreset durch?

Drücken Sie mit der SIM-Nadel den Reset-Knopf für 6 Sekunden. Die fünf Signalstärke-LEDs leuchten nacheinander auf und erlöschen wieder. Lassen Sie den Knopf los. Die SIM-PINs bleiben erhalten.

Warum habe ich keine Internetverbindung über SIM1/SIM2?

Mögliche Ursachen: Datenvolumen aufgebraucht (SMS prüfen), Vertrag abgelaufen, schlechte Netzabdeckung (Signalpegel auf der Startseite prüfen) oder falsche APN-Einstellungen. Fragen Sie die APN-Daten bei Ihrem Provider an und korrigieren Sie sie im Menü 'SIM-Einstellungen'.

Kann ich den Router mit 12V oder 230V betreiben?

Ja, der Router kann sowohl über das 12V-Bordnetz (mit 12V-Anschlusskabel) als auch über 230V (mit mitgeliefertem Steckernetzteil) mit Strom versorgt werden. Der Eingangsspannungsbereich liegt zwischen 9 und 50 V DC.

Wie montiere ich die Außenantenne auf dem Dach?

Bohren Sie ein Loch mit Ø 38 mm (bei Verwendung der Dachdurchführung) oder Ø 27 mm (mit Mutter). Fädeln Sie die Kabel durch die Dachdurchführung, schrauben Sie diese auf das Antennengewinde, ziehen Sie die Antenne an und befestigen Sie sie mit der Rändelmutter von innen. Achten Sie auf saubere Bohrränder und ausreichenden Abstand zu elektrischen Einrichtungen.

Wie aktualisiere ich die Firmware des Routers?

Öffnen Sie das Webinterface, gehen Sie zu 'Router Einstellungen' > 'Router Aktualisierung'. Klicken Sie auf 'Auf neue Version prüfen'. Wählen Sie eine Image-Datei von Ihrem Rechner aus und klicken Sie auf 'Software installieren'. Der Router sucht und installiert ggf. die neueste Version.

Was tun, wenn das WLAN-Passwort vergessen wurde?

Führen Sie einen Werksreset durch (Reset-Knopf 6 Sekunden drücken). Danach können Sie sich mit den Standard-Zugangsdaten auf dem Router-Aufkleber verbinden. Alternativ können Sie das Passwort im Webinterface unter 'Router Einstellungen' > 'WLAN Hotspot' ändern, sofern Sie noch Zugriff haben.

BEDIENUNGSANLEITUNG CAR 5G LTE/WLAN KATHREIN

Zu dieser Anleitung 4

Bestimmungsgemäßer Gebrauch 4

Merkmale 4

Lieferumfang ....5

Hinweise 5

Rechtliche Hinweise....5

Sicherheits- und allgemeine Hinweise 5

Anschlüsse und Anzeigen 6

Vorderseite....6

Rückseite6 Anschlussbeschreibung Stromversorgungsstecker 7

Montage und Anschluss....7

Benötigtes Werkzeug 7

Router mit Montage-Kit befestigen 7

Abmessung Außenantenne, Kabelbeschreibung 8

Außenantenne montieren 8

... mit Kathrein-Dachdurchführung....8 ... mit Mutter....9

Inbetriebnahme 9

Router anschließen 9

QR-Codes auf dem Gehäuse 10

Endgerät mit Router verbinden....10

... über QR-Code scannen .... 10 ... manuell über Eingabe Zugangsdaten .... 10

Webinterface des Routers öffnen....10

... über QR-Code scannen .... 10 ... manuell über Eingabe Zugangsdaten .... 10

SIM-Karte(n) einlegen 11

Erstanmeldung am Router 11

Sprache auswählen (deutsch/englisch)....12

Nach erfolgreicher Inbetriebnahme....12

Erklärung der Icons des Webinterfaces....12

Internetverbingung herstellen 12

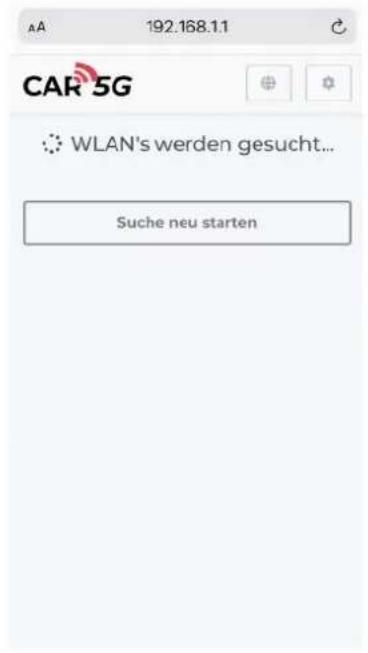

... via SIM1 bzw. SIM2.... 13 ... via WLAN.... 13

SIM-Einstellungen....14

PUK-Eingabe 15

FindMyCaravan 15

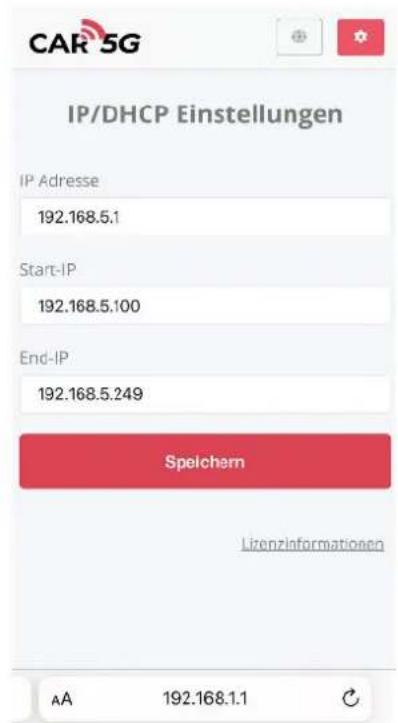

Allgemeine Routereinstellungen....17

Technische Daten....18

Open Source 18

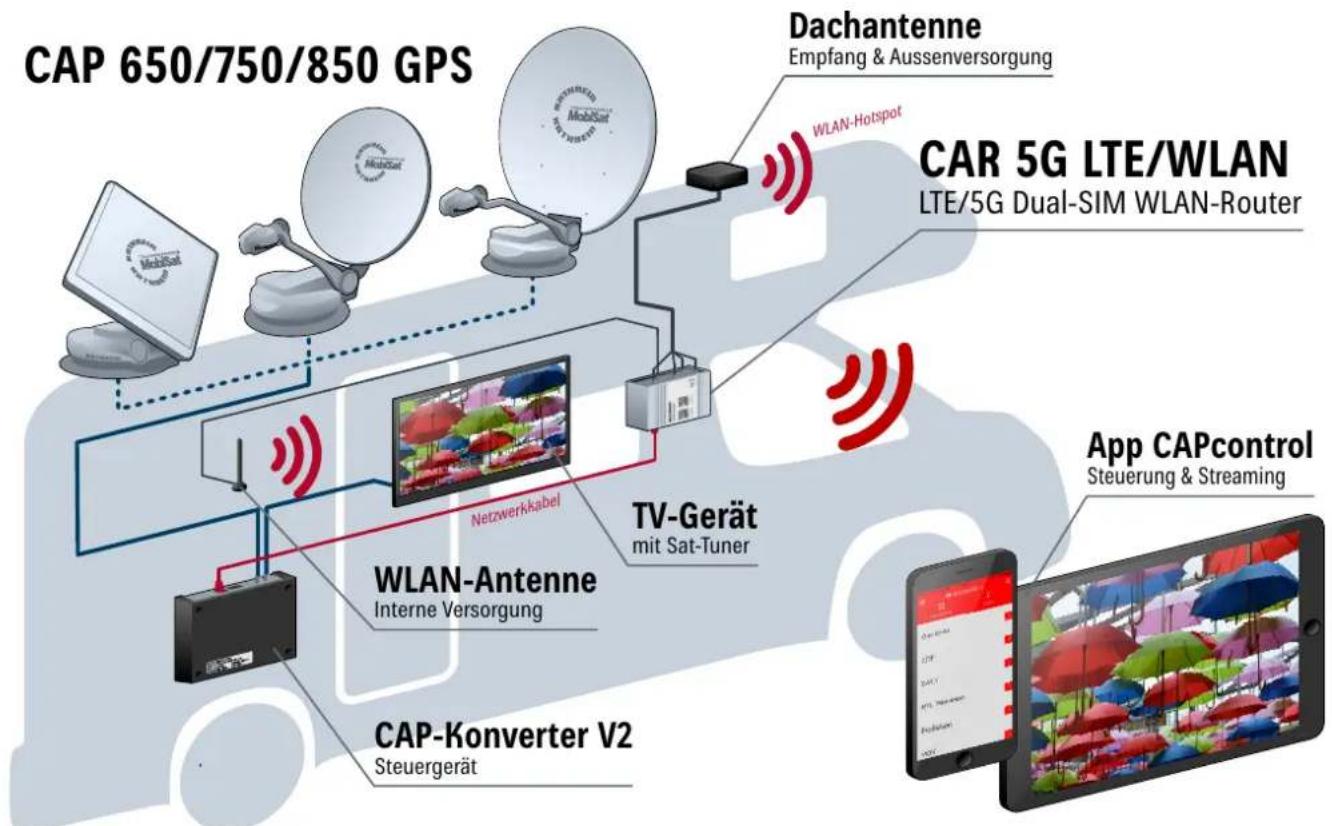

Anschlussbeispiele....19

Fehlerbehebung....20

Werksreset....20

Anschriften 20

Service und Support 20

Entsorgung 20

Werksreparaturstelle....20

Service-Partner 20

Zu dieser Anleitung

Dieses Dokument ist Teil des Produkts.

Um das Router-Set CAR 5G LTE/WLAN das erste Mal zu benutzen, müssen Sie diese Anleitung lesen.
▶ Die in der Anleitung beschriebenen Maßnahmen müssen immer in der angegebenen Reihenfolge durchgeführt werden.
▶ Bewahren Sie die Anleitung für später auftretende Fragen sorgfältig auf und legen Sie diese dem Gerät bei Weitergabe an den nächsten Benutzer bei.

Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein-ds.com.

Bestimmungsgemäßer Gebrauch

Das LTE/5G Dual-SIM WLAN-Router-Set CAR 5G LTE/WLAN ermöglicht die Verbindung Ihrer mobilen Endgeräte (Handy, Tablet, Notebook) über ein bestehendes WLAN oder die mobilen Daten einer eingesteckten SIM-Karte mit dem Internet.

Jegliche anderweitige Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Folgende Sachverhalte führen zum Verlust von Garantie- und Haftungsansprüchen gegenüber dem Hersteller:

■ unsachgemäße Montage

■ Verwendung von nicht aufgeführtem Befestigungsmaterial, wodurch die mechanische Sicherheit des Routers nicht gewährleistet werden kann

■ bauliche Veränderungen oder Eingriffe an den Bestandteilen und dem Befestigungszubehör des Sets, wodurch sowohl die mechanische als auch die funktionelle Sicherheit gefährdet werden kann

■ unsachgemäßes oder gewaltsames Öffnen der Komponenten

■ Verwendung von lösungsmittelhaltigen Reinigern wie Azeton, Nitro-Verdünnung, Benzin o. ä.

■ Missachtung der weiteren Montage- und Sicherheitshinweise dieser Anleitung

Es ist eine geeignete Daten-SIM-Karte (nicht im Lieferumfang) notwendig, um eine Internetverbindung mit dem CAR 5G LTE/WLAN herstellen zu können. Sie haben die freie Wahl eines Anbieters. Die Wahl des für Sie am geeignetsten Anbieters hängt von mehreren Faktoren ab, beispielsweise:

■ wieviel Geld wollen Sie ausgeben
■ welche Daten werden gestreamt (Surfen, Audio, Video)
■ wieviel Datenvolumen wird benötigt
■ welches Reisziel haben Sie

Merkmale

■ 5G LTE/WLAN - Router SET für Wohnwagen und Wohnmobile
■ Internet über Mobilfunk (5G) oder WLAN
■ zwei SIM-Karten Einschübe für die Nutzung von verschiedenen Netzen, z. B. D1 und Vodafone, oder lokale Anbieter im Ausland
■ 12 V oder 230 V Spannungsversorgung möglich
■ 7 x Antennen-, 5 x Ethernet-, 1 x USB-Anschluss und viele weitere Anschlüsse
■ MIMO-Außenantenne für perfekten 5G / LTE / WLAN Empfang
- Nutzung von bestehenden WLAN's, z. B. Campingplatz/Restaurants/...
■ deutsche Service-Hotline, Made in EU
■ niedriger Energieverbrauch
■ einfache Bedienung
■ zukunftssicher durch Updatemöglichkeit über das Internet
■ Internet auch während der Fahrt und international verfügbar

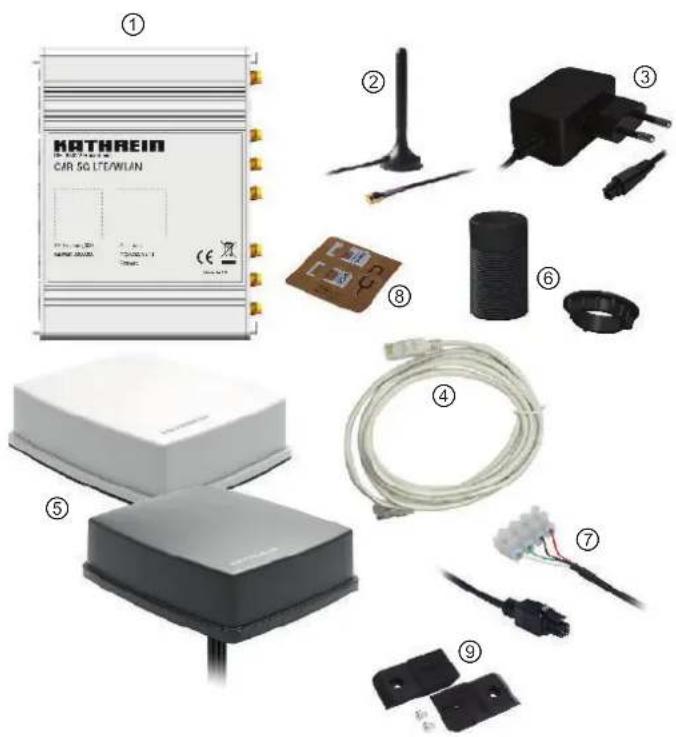

Lieferumfang

① Router
② Interne WLAN-Antenne
③ 230 V-Netzteil
④ Ethernet-Kabel, 1,5 m
⑤ Außenantenne schwarz oder weiß
⑥ Dachdurchführung mit Rändelmutter
⑦ 12 V-Anschlusskabel
⑧ SIM-Kit
⑨ Wandbefestigungsmaterial (Montage-Kit)

Hinweise

Rechtliche Hinweise

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass die Geräte CAR 5G LTE/WLAN - Router Set sw, BN: 204500016 und CAR 5G LTE/WLAN - Router Set ws, BN: 204500017 der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.kathrein-ds.com.

KATHREIN Digital Systems GmbH ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Sicherheits- und allgemeine Hinweise

Lebensgefahr durch Stromschlag bei Berührung von elektrischen Einrichtungen!

▶ Bei Montage mindestens 1 m Abstand zu allen elektrischen Einrichtungen halten.
▶ Bei der Montage/Reparatur/Demontage des Router-Sets alle angeschlossenen Geräte vom Stromnetz trennen.
▶ Veränderungen der Elektroinstallation im Kfz nur von einem Fachmann vornehmen lassen. Niemals eigenmächtige Veränderungen an der Elektroinstallation vornehmen!

Gefahr schwerer Verletzung bei Montage/Reparatur/Demontage auf dem Fahrzeugdach!

▶ Fahrzeug waagerecht stellen.
▶ Feste und rutschsichere Schuhe tragen.
▶ Arbeitsbühne verwenden.

Sicherstellen, dass die montierende/reparierende Person eine sichere Stand- und Halteposition hat.
Sicherstellen, dass die montierende/reparierende Person schwindelfrei ist und sich sicher auf dem Wohnwagen oder Wohnmobil bewegen kann.
Sicherstellen, dass das Fahrzeugdach ausreichend stabil ist. Im Zweifelsfall einen qualifizierten Fachhändler oder die Hersteller kontaktieren.
▶ Sicherstellen, dass das Fahrzeugdach und die Aufstiegshilfe trocken, sauber und rutschfest sind.

Gefahr der Beschädigung des Router-Sets!

▶Gefahr der Kollision der Außenantenne mit Gegenständen aufgrund der Vergrößerung der Fahrzeughöhe.
Reinigen Sie das Fahrzeug nicht in der Waschstraße oder mit einem Hochdruckreiniger wenn das CAR 5G LTE/WLAN montiert ist.

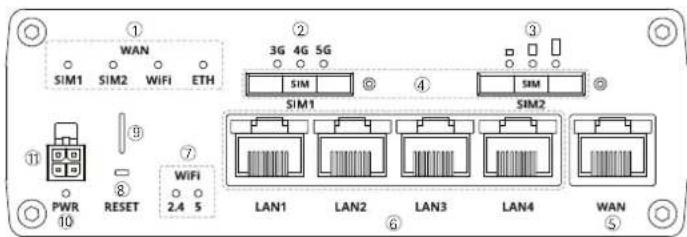

Anschlüsse und Anzeigen

Vorderseite Rückseite

① LED-Anzeige WAN-Typ
② LED-Anzeige Typ Mobilfunknetz
③ LED-Anzeige Stärke Mobilfunksignal
④ SIM-Halter
⑤ WAN-Anschluss
⑥ LAN-Anschlüsse
⑦ LED-Anzeige WiFi-Band
⑧ Reset-Knopf
⑨ SIM-Halter
⑩ Power LED
⑪ Anschluss Stromversorgung

① Mobiler Antennenanschluss
② GPS-Antennenanschluss
③ WiFi-Antennenanschluss
④ USB-Anschluss
⑤ Erdungsschraube

Anschlussbeschreibung Stromversorgungsstecker

Montage und Anschluss

Benötigtes Werkzeug

■ Bohrmaschine
■ Gabel- oder Ringschlüssel (SW41)
■ Kreisbohrer, ∅ 38 bzw. 27 mm

■ Rundfeile und/oder Schleifpapier
■ Reinigungsmittel

Achten Sie bei der Platzierung der Außenantenne und des Routers darauf, dass diese nicht weiter als 2,8 m voneinander entfernt sind, da eine Verlängerung der Kabel der Außenantenne nicht möglich ist.

Router mit Montage-Kit befestigen

Befestigen Sie entsprechend der Zeichnung Ihren Router mit dem mitgelieferten Montage-Kit an einem geeigneten Untergrund in Ihrem Wohnmobil bzw. -wagen (Schrauben für Wandbefestigung nicht im Lieferumfang). Achten Sie darauf, nur für den Untergrung geeignetes Befestigungsmaterial zu verwenden (max. ∅ 4,2 mm).

Montage-Kit

Abmessung Außenantenne, Kabelbeschreibung

Außenantenne montieren ...

... mit Kathrein-Dachdurchführung

1. Die vormontierte Mutter (M27) demontieren
2. Montageort säubern und markieren
3. Entsprechend der Markierung eine Dachbohrung mit ∅ 38 mm durchführen
4. Scharfe Bohrränder entgraten und säubern
5. Die Kabel der Antenne durch die mitgelieferte Dachdurchführung fädeln (richtige Lage beachten!) und bis kurz vorm Anschlag auf das Gewinde der Antenne schrauben. Vorheriges aufschrauben der Dachdurchführung erleichtert das zentrieren in der Dachbohrung
6. Die Kabel von außen durch die Dachbohrung nach innen führen
7. Die Trägerfolie vom Klebepad der Antenne abziehen
8. Dachdurchführung jetzt bis zum Anschlag auf das Gewinde der Antenne schrauben
9. Die Antenne jetzt plazieren und gut andrücken (die Fläche muss komplett plan anliegen)
10. Antennenkabel im Innenraum durch die mitgelieferte Rändelmutter fädeln
11. Rändelmutter auf die Dachdurchführung aufschrauben (Handfest anziehen) um die Antenne zu sichern

Auslieferungszustand: Mutter vormontiert

Sollte Ihr Wohnmobil oder Wohnwagen einen sehr dünnen Dachaufbau haben besteht die Möglichkeit, die Mutter M27 für die Montage zu verwenden. Im Unterschied zur Montage mit der Dachdurchführung müssen Sie dafür eine Dachdurchführung ∅ 27 mm bohren. Sämtliche weitere Montageschritte siehe „Außenantenne montieren ...“ „... mit Kathrein-Dachdurchführung“ auf Seite 8. Der einzige Unterschied zur Montage mit Dachdurchführung ist, dass die Mutter erst montiert werden darf, wenn die Kabel bereits von innen eingefädelt sind.

Inbetriebnahme

Router anschließen

1. Verbinden Sie die von der Außenantenne kommenden Kabel entsprechend der Zeichnung.
2. Montieren Sie die mitgelieferte interne WLAN-Antenne im Inneren Ihres Fahrzeuges (z. B. Kleiderschrank).
3. Schließen Sie den Stromversorgungseingang des Routers entweder mit dem 12 V-Anschlusskabel am Bordnetz oder mit dem 230 V-Steckernetzteil an einer Steckdose an.
4. Verbinden Sie Ihr Endgerät entweder kabellos mit dem Router (siehe „Endgerät mit Router verbinden...“ auf Seite 10) oder durch die Verbindung mit dem LAN-Anschluss durch ein Netzwerkkabel.

QR-Codes auf dem Gehäuse

Mit dem linken QR-Code bzw. den Zugangsdaten darunter können Sie Ihr Endgerät mit dem Router verbinden.

Mit dem rechten QR-Code bzw. den Zugangsdaten darunter können Sie das Webinterface des Routers öffnen.

Endgerät mit Router verbinden...

... über QR-Code scannen

■ Kamera bzw. App zum Scannen von QR-Codes an Ihrem Endgerät öffnen
■ Linken QR-Code auf dem Router scannen
Es wird automatisch eine Verbindung Ihres Endgerätes mit dem WLAN des Routers hergestellt

... manuell über Eingabe Zugangsdaten

■ WLAN-Einstellungen an Ihrem mobilen Endgerät öffnen und das WLAN „Kathrein_xxx“ auswählen
■ Das entsprechende Passwort, das unter dem linken QR-Code angegeben ist, eingeben
■ Ihr mobiles Endgerät wird mit Router verbunden

Webinterface des Routers öffnen...

... über QR-Code scannen

■ Kamera bzw. App zum Scannen von QR-Codes an Ihrem Endgerät öffnen
■ Rechten QR-Code auf dem Router scannen
■ Den gescannten Link mit dem Browser öffnen und Erstanmeldung durchführen
■ Entsprechendes Passwort (unter dem QR-Code) für die Anmeldung eingeben

... manuell über Eingabe Zugangsdaten

■ Browser an Ihrem mobilen Endgerät öffnen
■ Die Adresse „http://192.168.1.1“ eingeben und Erstanmeldung durchführen
■ Entsprechendes Passwort (unter dem QR-Code) für die Anmeldung eingeben

SIM-Karte(n) einlegen

Da die Verbindungspreise von Land zu Land sehr unterschiedlich sind gestaltet sich die Auswahl der richtigen SIM-Karte oft sehr schwierig. Hinzu kommt, dass die Netzabdeckung der Mobilfunkanbieter ebenfalls sehr unterschiedlich ist. Aus diesem Grund hat der Router des CAR 5G LTE/WLAN zwei SIM-Kartenslots. Somit haben Sie die Möglichkeit, evtl. die Zweitkarte Ihres bestehenden Mobilfunkvertrages und zusätzlich eine Prepaid-SIM-Karte der aktuellen Region Ihres Urlaubslandes zu verwenden.

Beim Einlegen Ihrer SIM-Karte in den Router müssen Sie wie folgt vorgehen:

1. Router ohne SIM-Karte starten
2. Im Einstellungsmenü der gewünschten SIM-Karte den entsprechenden SIM-PIN eingeben und speichern
3. Router ausschalten
4. Die SIM-Nadel in das Loch neben dem gewünschten Kartenhalter (SIM1 oder SIM2) drücken
5. Nach leichtem Druck springt der Kartenhalter auf und Sie können ihn herausnehmen
6. Legen Sie Ihre SIM-Karte (Full-Size) in den Kartenhalter
7. Schieben Sie anschließend den Kartenhalter wieder in den Router und starten Sie ihn

Erstanmeldung am Router

Beim ersten Zugriff auf das Webinterface des Routers muss ein neues Zugangspasswort festgelegt werden. Dieses neu erstellte Passwort benötigen Sie zukünftig bei jedem Zugriff auf das Webinterface des Routers.

Sprache auswählen (deutsch/englisch)

Es besteht die Möglichkeit, die Sprache des Webinterfaces zwischen deutsch und englisch zu ändern. Zum einen kann bereits beim Willkommensbildschirm die Sprache ausgewählt werden, des weiteren kann die Sprache jederzeit auf der Hauptseite unten links geändert werden.

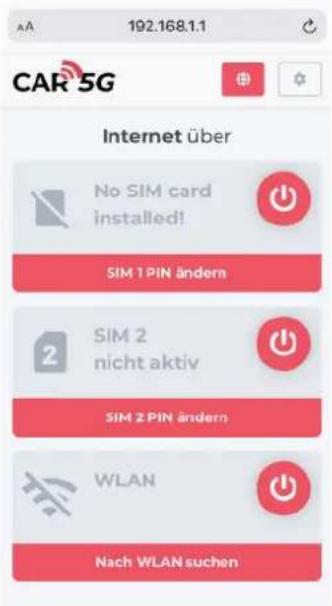

Nach erfolgreicher Inbetriebnahme

Erklärung der Icons des Webinterfaces

Durch das Antippen dieses Icons können Sie auswählen, über welchen Übertragungsweg (SIM1, SIM2, WLAN) eine Internetverbindung hergestellt werden soll.

Übertragungsweg ausgewählt, es liegt aber noch keine Internetverbindung vor.

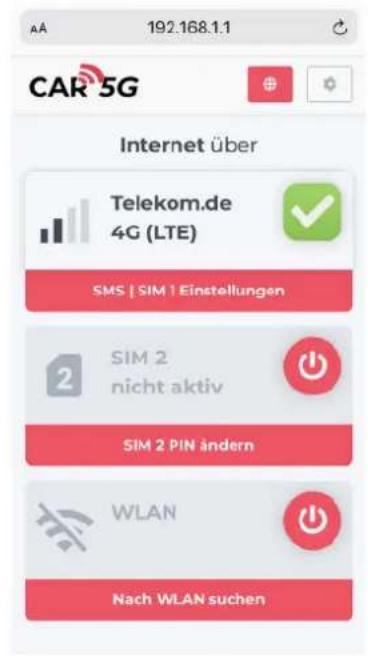

Internetverbindung ohne Einschränkung hergestellt.

Startseite des Web-Interfaces

Hier können Sie Einstellungen für den Router (siehe „Allgemeine Routereinstellungen“ auf Seite 17) vornehmen

Dieses Symbol zeigt an, dass FindMyCaraven für diese SIM-Karte aktiviert ist.

Internetverbingung herstellen ...

Wurden bereits erfolgreich Verbindungen (Mobilfunk oder WLAN) am Router eingerichtet, so wird die aktive Verbindung nach dem Login mit einem Haken angezeigt.

... via SIM1 bzw. SIM2

Durch das Antippen des roten Icons wird die Internetverbindung via SIM1 bzw. SIM2 hergestellt. Das erfolgreiche Verbinden wird durch einen grünen Haken signalisiert.

Nach der Aktivierung können Sie SMS lesen bzw. Einstellungen an der SIM-Karte vornehmen, siehe „SIM-Einstellungen“ auf Seite 14.

... via WLAN

Ist bereits ein WLAN-Netz ausgewählt, kann auf dieses zugegriffen werden.

Sollten Sie ein neues oder anderes WLAN-Netz für Ihre Internetverbindung verwenden wollen, wählen in der Startansicht „Nach WLAN Suchen“ bzw. „Anderes WLAN suchen“ aus. Nach der erfolgreichen Suche werden alle zur Verfügung stehenden WLAN-Netzwerke mit der entsprechenden Signalstärke angezeigt.

Sie haben auch bei bestehender Mobilfunkverbindung (SIM1/SIM2) jederzeit die Möglichkeit durch Betätigung des Buttons „Anderes WLAN suchen“ zu überprüfen, ob WLAN-Netze zur Verfügung stehen.

Nach der Auswahl des gewünschten WLAN-Netzes müssen Sie das zugehörige Passwort bzw. den Netzwerkschlüssel eingeben. Nach der Eingabe verbindet sich der Router mit dem ausgewählten WLAN-Netz.

SIM-Einstellungen

Bei den SIM-Einstellungen haben Sie die Möglichkeit, eingegangene SMS zu lesen. Dies ist z. B. dann wichtig, wenn Ihr Mobilfunkanbieter Sie informiert, dass Ihr Datenvolumen fast aufgebraucht oder die Downloadgeschwindigkeit herabgesetzt wurde.

Desweiteren können Sie die PIN-Nummer Ihrer SIM-Karte eingeben, das Daten-Roaming und Auto APN ein- bzw. ausschalten.

PUK-Eingabe

Nach dreimaliger falscher Eingabe der SIM-Pin wird die SIM-Karte gesperrt und kann nur noch durch die Eingabe des PUK (Personal Unblocking Key) wieder freigeschaltet werden. Den PUK finden Sie in den Unterlagen zu Ihrer SIM-Karte.

FindMyCaravan

Mit der neuen Funktion FindMyCaravan unseres Camping-Router CAR 160 können Sie sich jederzeit einfach per SMS die GPS-Daten Ihres Wohnmobils oder Wohnwagens zusenden lassen. Sie sind in einer fremden Stadt und finden den Parkplatz Ihres Wohnmobils nicht mehr. Lassen Sie sich mit FindMyCaravan die GPS-Daten Ihres Fahrzeuges senden und Sie können sich bequem mit Google Maps die Route zu Ihrem Fahrzeug ansehen.

Sollte Ihr Wohnmobil/Wohnwagen gestohlen worden sein haben Sie ebenfalls jederzeit die Möglichkeit, sich die aktuellen GPS-Daten des Fahrzeuges zusenden zu lassen, solange der Router mit dem Bordnetz verbunden ist. Dies erleichtert natürlich den Ermittlungsbehörden erheblich das Wiederauffinden Ihres Wohnmobils/Wohnwagens.

Für die Benutzung von FindMyCaravan müssen folgende Punkte beachtet werden:

■ Der Vertrag der SIM-Karte muss SMS unterstützen
■ Es können eventuell Kosten entstehen (SMS-Versand)
■ Bei SIM-Wechsel (von SIM1 nach SIM2) wird FindMyCaravan deaktiviert und muss neu aktiviert werden
■ Die Mobilfunknummer muss immer mit Ländercode eingegeben werden! Format +49 (0049 wird nicht unterstützt!)
■ Bei Internet über „WLAN“ bleibt FindMyCaravan mit der letzten eingestellten SIM aktiv!

Um FindMyCaravan zu aktivieren müssen Sie wie folgt vorgehen:

Öffnen Sie das Webinterface Ihres Camping-Router und aktivieren Sie den Punkt „GPS Finder“.

Stellen Sie den Schieberegler bei FindMyCaravan auf „Ein“ und geben Sie die Mobilfunknummer ein, zu der die SMS mit den GPS-Daten gesendet werden soll und drücken Sie auf „Speichern“.

Anschließend erscheint diese Info-Seite und nach wenigen Minuten ist FindMyCaravan aktiviert.

Wenn Sie nun mit Ihrem Mobiltelefon eine SMS mit „GPS“ an die Nummer der SIM-Karte, die in Ihrem Camping-Router steckt, senden, erhalten Sie nach wenigen Sekunden eine SMS mit den GPS-Daten Ihres Wohnmobils/Wohnwagens.

Nach Anklicken des Links in der SMS wird automatisch Google Maps geöffnet und der Standort Ihres Wohnmobils/Wohnwagens wird angezeigt.

Allgemeine Routereinstellungen

Hier können Sie den WLAN-Namen des Routers und das dazugehörige Passwort umstellen. Sollten Sie hier Änderungen vornehmen sind die Angaben auf dem linken QR-Code des Aufklebers auf dem Router nicht mehr gültig!

Zusätzlich besteht die Möglichkeit, die IP-Adresse und den dazugehörigen IP-Adressenbereich zu ändern.

Hier können Sie das Router-Passwort, das Sie zum Öffnen des Webinterfaces benötigen, ändern.

Hier können Sie prüfen, ob die Software Ihres Routers aktuell ist und falls das nicht der Fall ist, die aktuelle Software installieren.

Technische Daten

TypBestell-Nr.		CAR 5G LTE/WLAN sw204500016	CAR 5G LTE/WLAN ws204500017
Router
Antennenanschlüsse 4 x SMA für 5G | 2 x RP-SMA für WLAN | 1 x SMA für GPS
Ethernetanschlüsse 4 x LAN | 1 x WAN
Sonstige Anschlüsse 1 x USB-Host
Mobilfunk-Standards 5G | 4G/LTE | 3G
WLAN-Standard 802.11b/g/n/ac Wave 2 (WiFi 5)
WiFi Security WPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK
Eingangsspannungsbereich V 9 - 50
Stromaufnahme typ. mA 330
Leistungsaufnahme typ. W 4
Zul. Umgebungstemperatur °C -40 bis +75
Abmessungen (B x H x T)	mm	132 x 45 x 96
Gewicht	kg 0,533
Antenne
Farbe Außenantenne		schwarz	weiß
GNSS
Frequenzbereich	MHz	1561 - 1610
Polarisation		Hemispherical
LNA Gewinn	dB	28 ±2
Impedanz	Ω	50
Anschlüsse		SMA-Stecker
LTE | 5G
Frequenzbereich	MHz	617 - 960 | 1427 - 2690 | 3300 - 5000 | 5150 - 5925
Polarisation		Linear
Gewinn	dBi	3 - 5
Impedanz	Ω	50
Anschlüsse		SMA-Stecker
WiFi
Frequenzbereich	MHz	2410 - 2490 | 4920 - 7125
Polarisation		Linear
Gewinn	dBi	4,1 - 6,8
Impedanz	Ω	50
Anschlüsse		RP-SMA-Stecker
Mechanische Daten
Schutzklasse		IP67 | IP69
Gewicht	g	ca. 920
Abmessungen	mm	199 x 167 x 54

Open Source

Ihr CAR 5G LTE/WLAN enthält Open Source Software. Einzelheiten finden sie unter „Router Einstellungen“ -> „Lizenzinformationen“.

Anschlussbeispiele

Fehlerbehebung

Fehler: Kein Internet mit SIM1/SIM2 (Haken bleibt gelb)

Ursachen:

• Datenvolumen aufgebraucht (SMS prüfen)
• Vertrag abgelaufen (SMS prüfen)
• Netzabdeckung schlecht/nicht vorhanden -> Signalpegel auf Startseite prüfen
• APN Einstellungen prüfen. Die APN-Einstellungen müssen beim Provider nachgefragt werden

Fehler: Kein Internet mit WLAN (Haken bleibt gelb)

Ursachen:

– Eingegebenes WLAN Passwort falsch
- Ausgewähltes WLAN hat kein Internet
- Signalpegel zu niedrig

Fehler: Keine Anmeldung am Web-Interface möglich

- Sollten sie das Passwort vergessen haben, führen sie einen Werksreset durch (SIM-PINs werden nicht gelöscht)

Sollten sonstige Fehler auftreten empfiehlt es sich, einen Werksreset durchzuführen

Werksreset

Mit der SIM-Nadel den Reset Knopf 6 Sekunden lang gedrückt halten. Die fünf Signalstärke-LEDs gehen nach und nach alle an. Wenn alle wieder aus sind kann der Reset Knopf wieder losgelassen werden. Die SIM-Pins werden nicht gelöscht.

Anschriften

Service und Support

Kundenberatung

Eiselauer Weg 13

89081 Ulm

Telefon: [phone]

E-mail: [e-mail]

Geschäftszeiten:

Mo.-Do. 08:00-12:00 und 12:45-17:00 Uhr (MEZ)

Fr. 08:00-13:00 Uhr (MEZ)

Werksreparaturstelle

Kathrein Digital Systems GmbH

Bahnhofstr. 110

83224 Grassau

Telefon: [phone]

E-Mail: [e-mail]

Service-Partner

Weitere Service-Partner finden Sie unter:

Elektronische Geräte

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
