Produkttyp	BK/Sat-Durchschleifdose
Modell	ESD 33
Marke	KATHREIN
Anschlüsse	TV: IEC-Stecker (6-68/118-862 MHz); R: IEC-Buchse (87-108 MHz); SAT: F-Buchse (950-2150 MHz)
Frequenzbereiche	5-68 MHz (Rückweg), 87-108 MHz (FM), 118-470 MHz (VHF), 470-862 MHz (UHF), 950-2150 MHz (Sat-ZF)
Durchgangsdämpfung	1,1 dB (5-862 MHz), 1,9 dB (950-2150 MHz)
Anschlussdämpfung	TV: 10 dB, R: 11 dB, SAT: 10 dB
Schirmungsmaß	5-300 MHz ≥85 dB, 300-470 MHz ≥80 dB, 470-950 MHz ≥75 dB, 950-2150 MHz ≥55 dB
Gleichspannungsdurchlass	Vom SAT-Anschluss zum Eingang, max. 24 V / 400 mA (DC-entkoppelt über Dioden)
Gehäuse	Stabiles Druckgussgehäuse
Montage	Schraub- und Krallenbefestigung, passend für UP-Dosen ∅55-65 mm
Aufputzmontage	Möglich mit Rahmen ESZ 50 und Abdeckplatte ESZ 53
Verpackungseinheit / Gewicht	10 Stück / 0,95 kg (Einzelgewicht ca. 95 g)
Normen	EN 60728-11, EN 50083-2
Abschluss	Letzte Dose im Strang muss mit ERA 14 abgeschlossen werden
Installation	Nur durch Fachpersonal, in trockenen Innenräumen
Werkzeuge	Messer oder Abisolierhilfe, Kreuzschlitz-Schraubendreher Gr. 1 oder Schlitzschraubendreher 5×0,8
Sicherheitshinweise	Krallenspitzen: Verletzungsgefahr; Außenleiter nicht beschädigen; Geflechtadern dürfen Innenleiter nicht berühren

Häufig gestellte Fragen - ESD 33 KATHREIN

Wie schließe ich die KATHREIN ESD 33 an?

Entfernen Sie die Kabelisolierung, öffnen Sie die Klappe, klemmen Sie den Innenleiter an, schließen Sie die Klappe, ziehen Sie die Schraube an, drehen Sie die Dose um 180°, drücken Sie sie in die Gerätedose und klemmen Sie sie fest.

Welche Kabel werden für die ESD 33 benötigt?

Verwenden Sie Koaxialkabel mit geeigneten Steckern: IEC-Stecker für TV, IEC-Buchse für Radio, F-Buchse für Satellit.

Kann ich mehrere ESD 33 in einer Reihe verwenden?

Ja, die ESD 33 ist eine Durchschleifdose für Stern-/Durchschleifsysteme. Die letzte Dose im Strang muss jedoch mit einem ERA 14 abgeschlossen werden.

Was ist ein Richtkoppler?

Ein Richtkoppler ist ein Bauteil, das Signale in eine Richtung überträgt und in der ESD 33 für die kombinierte Stern-/Durchschleifverkabelung verwendet wird.

Ist die ESD 33 für Satellitenempfang geeignet?

Ja, sie hat einen SAT-Anschluss (F-Buchse) für den Frequenzbereich 950-2150 MHz und einen Gleichspannungsdurchlass für den Satellitenreceiver.

Was bedeutet Gleichspannungsdurchlass bei der ESD 33?

Der Gleichspannungsdurchlass ermöglicht die Stromversorgung des Satellitenreceivers über das Koaxialkabel vom SAT-Anschluss zum Eingang, max. 24 V / 400 mA.

Wie wird die letzte Dose abgeschlossen?

Die letzte Dose im Strang muss mit einem Abschlusswiderstand ERA 14 abgeschlossen werden, um die spezifizierten Schirmungsmaße zu erreichen.

Welche Montagearten sind möglich?

Die ESD 33 kann in Unterputzdosen (∅55-65 mm) mit Schraub- und Krallenbefestigung montiert werden. Aufputzmontage ist mit Rahmen ESZ 50 und Abdeckplatte ESZ 53 möglich.

Sind die Dämpfungswerte wichtig?

Ja, die Dämpfung beeinflusst die Signalqualität. Die ESD 33 hat eine Durchgangsdämpfung von 1,1 dB bis 862 MHz und 1,9 dB im Sat-Bereich, sowie Anschlussdämpfungen von 10-11 dB.

Wo finde ich die Bedienungsanleitung für die ESD 33?

Die Bedienungsanleitung kann kostenlos als PDF auf der Website notice-facile.com heruntergeladen werden.

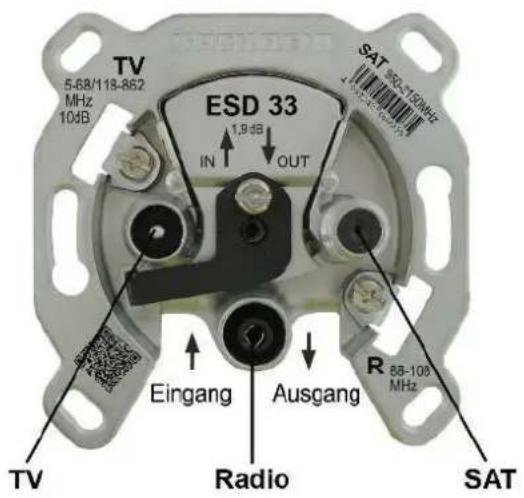

BEDIENUNGSANLEITUNG ESD 33 KATHREIN

BK/Sat-Durchschleifdose

Merkmale

■ Richtkopplerdose für kombinierte Stern-/Durchschleifsysteme
■ Gleichspannungsdurchlass vom SAT-Anschluss zum Eingang (DC-Verbindung entkoppelt über Dioden, max. 24 V / 400 mA)
■ Anschlüsse:

• TV: IEC-Stecker (IEC 61169-2) 6 - 68 / 118 - 862 MHz
• R: IEC-Buchse (IEC 61169-2) 87 - 108 MHz
• SAT: F-Buchse (IEC 61169-24) 950 - 2150 MHz

■ Erfüllt: EN 60728-11 und EN 50083-2
■ Stabiles Druckgussgehäuse
■ Mit fast allen Installationsprogrammen kombinierbar
■ Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit ∅ 55 – 65 mm
■ Aufputzmontage mit Rahmen ESZ 50 (274226) und Abdeckplatte ESZ 53 (274228) möglich
■ Verpackungseinheit/Gewicht (St./kg): 10/0,95

Anschlussbeispiel (symbolische Darstellung)

ACHTUNG!

■ Die letzte Dose im Strang muss mit einem ERA 14 abgeschlossen werden.
Es darf nur ein SAT-Gerät an jedem Strang angeschlossen werden.

Technische Daten

Typ Anschluss Dämpfung[dB] Frequenzbereich [MHz]
			5 – 68Rück	87 – 108FM	118 – 470VHF	470 – 862UHF	950 – 2150Sat-ZF
ESD 33		Durchgang 1,1 1,1	1,1 1,2 1,9
	TV	Anschluss	10 10 10
	R 11
	SAT 10
Schirmungsmaß1)		5 – 300 MHz ≥ 85 dB | 300 – 470 MHz ≥ 80 dB | 470 – 950 MHz ≥ 75 dB | 950 – 2150 MHz ≥ 55 dB

^1 Damit die angegebenen Werte erreicht werden, müssen nicht genutzte Ausgänge mit Abschlusswiderständen oder Kappen schirmdicht verschlossen werden

Montage

1. Kabel abisolieren.


1. Kabel anklemmen. Dazu:
2. Klappe öffnen.
3. Innenleiter anklemmen.
4. Klappe schließen.

5. Schraube anziehen.

6. Dose mit Kabel um 180° drehen.


1. Steckdose in Gerätedose drücken und festklemmen.


Montagehinweise

■ Installation nur durch Fachpersonal
■ Einsatz nur in trockenen Innenräumen
■ Montagewerkzeuge:
- Messer oder Abisolierhilfe
- Kreuzschlitz-Schraubendreher Gr. 1 oder Schlitzschraubendreher 5 x 0,8
■ Vorsicht vor Krallenspitzen: Verletzungsgefahr!

■ Außenleiter beim Abisolieren nicht beschädigen, da sonst die angegebenen Schirmungsmaße nicht erreicht werden
Geflechtadern dürfen nach dem Abisolieren wegen Kurzschlussgefahr den Innenleiter nicht berühren
