ESC 22 - Wandsteckdose KATHREIN - Kostenlose Bedienungsanleitung

Produkttyp	Sat-Einzelanschlussdose, 2-fach
Marke / Modell	KATHREIN ESC 22
Verwendung	Stichleitungs- und Sternverteilsysteme, teilnehmergesteuerte Sat-Anlagen
Gleichspannungsdurchlass	Bis 20 V / 400 mA, 22-kHz- und DiSEqC™-Signal
Diodenentkopplung	Integriert zum Schutz vor Gleichspannungsrückspeisung
Terrestrische Signale	Kombinierter TV/Radio-Anschluss (UKW, DVB-T/T2, DAB+)
Rückwegtauglichkeit	Ja, für CATV-Modem oder IP-über-Koax (KLAN-Modem)
Anschluss TV/Radio	IEC-Stecker (IEC 61169-2)
Anschluss SAT	F-Buchse (IEC 61169-24)
Normen	EN 60728-11, EN 50083-2
Gehäusematerial	Druckguss
Befestigung	Schraub- und Krallenbefestigung für UP-Dosen ∅ 55–65 mm
Verpackungseinheit	10 Stück
Gewicht pro Stück	ca. 100 g
Dämpfung TV/Radio (Rückkanal 5–65 MHz)	8,0 dB
Dämpfung TV/Radio (VHF 85–470 MHz)	8,0 dB
Dämpfung TV/Radio (UHF 470–862 MHz)	8,0 dB
Montageort	Trockene Innenräume
Montagehinweise	Installation durch Fachpersonal; Abisolieren vorsichtig, Kurzschlussgefahr vermeiden
Sicherheit	Krallenspitzen: Verletzungsgefahr; Kurzschlussgefahr bei beschädigten Adern
Reinigung	Mit trockenem Tuch; keine aggressiven Reinigungsmittel
Reparatur	Nicht reparierbar; bei Defekt durch gleichwertige Dose ersetzen
Entsorgung	Fachgerecht gemäß Elektroaltgeräteverordnung (WEEE)

Häufig gestellte Fragen - ESC 22 KATHREIN

Welche Kabeltypen kann ich an die ESC 22 anschließen?

Sie können Koaxialkabel mit IEC-Stecker (TV/Radio) und F-Stecker (SAT) verwenden. Achten Sie auf korrekte Abisolierung.

Ist die Dose für den Außenbereich geeignet?

Nein, die Dose ist nur für trockene Innenräume zugelassen (siehe Montagehinweise).

Wie hoch ist die maximale Durchlassspannung?

Die Dose lässt maximal 20 V / 400 mA sowie 22-kHz- und DiSEqC™-Signale durch.

Was bedeutet 'rückwegtauglich'?

Die Dose unterstützt den Rückkanal für CATV-Modems oder IP-über-Koax (z. B. KLAN-Modem). Der Rückweg ist über den TV/Radio-Anschluss möglich.

Kann ich mehrere SAT-Receiver anschließen?

Die ESC 22 ist eine Einzelanschlussdose mit einem SAT-Ausgang. Für mehrere Receiver benötigen Sie einen Multischalter oder mehrere Dosen.

Welche Schrauben werden für die Montage benötigt?

Die Dose wird mit Schraub- und Krallenbefestigung montiert. Verwenden Sie einen Kreuzschlitzschraubendreher Gr. 1 oder Schlitzschraubendreher 5 x 0,8 mm.

Wie reinige ich die Dose?

Reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

Was tun, wenn kein Signal ankommt?

Überprüfen Sie zuerst die Kabelverbindungen und die korrekte Abisolierung. Stellen Sie sicher, dass die Dose mit Spannung versorgt wird (max. 20 V). Prüfen Sie auch die DiSEqC-Konfiguration Ihres Receivers.

Ist die Dose mit DiSEqC 1.0/1.1 kompatibel?

Ja, die Dose leitet DiSEqC™-Signale (alle Versionen) sowie 22-kHz-Ton durch.

Welche Garantie hat das Produkt?

Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Bei Defekten wenden Sie sich an Ihren Fachhändler oder den KATHREIN-Kundendienst.

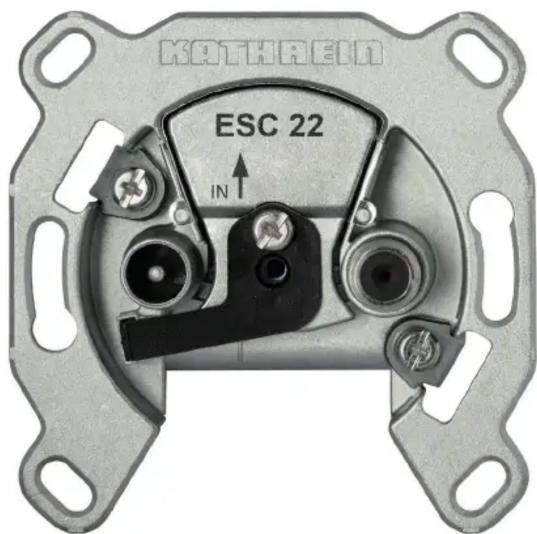

BEDIENUNGSANLEITUNG ESC 22 KATHREIN

■ Sat-Einzelanschlussdose, 2fach, für Stichleitungs- und Sternverteilsysteme in Sat-Hausverteilanlagen
■ Ideal zur Nutzung in teilnehmergesteuerten Sat-Empfangsanlagen mit Speisung von Konvertern
■ Gleichspannungs-Durchlass an beiden Anschlüssen: Sat-Anschluss und TV/Radio-Anschluss (max. 20 V / 400 mA, 22-kHz- und DiSEqC™-Signal)
■ Integrierte Diodenentkopplung zum Schutz vor Gleichspannungsrückspeisung an den Teilnehmeranschlüssen
■ Kombinierter TV- und Radioanschluss für terrestrische Signale (UKW, DVB-T/T2, DAB+)
Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem) oder in Anlagen mit „IP-über-Koax“, z. B. mit KLAN-Modem (EXI ..) über TV-Anschluss
■ Anschlüsse:

• TV / Radio: IEC-Stecker (IEC 61169-2)

• SAT: F-Buchse (IEC 61169-24)

■ Erfüllt: EN 60728-11 und EN 50083-2
■ Stabiles Druckgussgehäuse
■ Mit fast allen Installationsprogrammen kombinierbar
■ Mit Schraub- und Krallenbefestigung, passend für UP-Dosen mit ∅ 55-65 mm
■ Verpackungseinheit/Gewicht (St./kg): 10/1,0

Technische Daten

Typ Anschluss Dämpfung[dB] Frequenzbereich [MHz]
			5–65Rück	85–470VHF	470–862UHF	950–2150Sat-ZF
ESC 22	TV/Radio	Anschluss-dämpfung	8,0 8,0 8,0 –
	Sat-ZF – – –

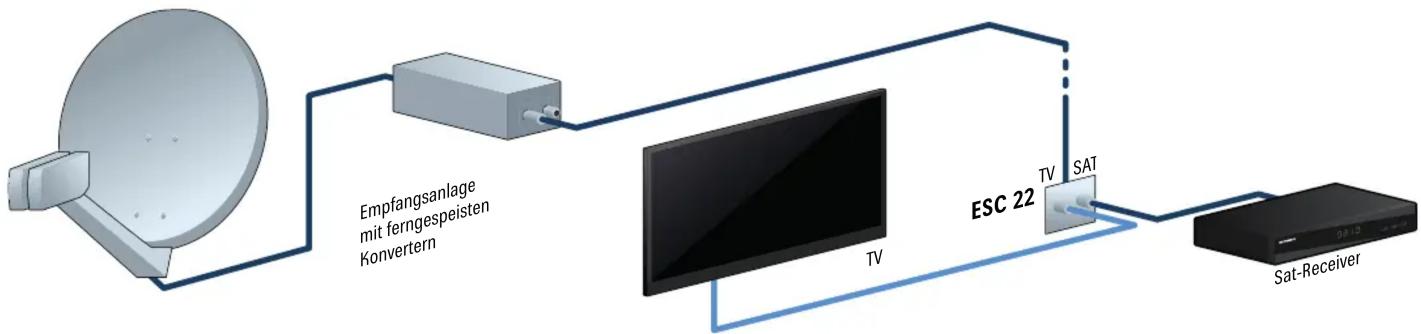

Anschlussbeispiel

Montagehinweise

• Installation durch Fachpersonal
  – Einsatz nur in trockenen Innenräumen
• Montagewerkzeug:

- Messer oder Abisolierhilfe

- Kreuzschlitzschraubendreher Gr. 1 oder Schlitzschraubendreher 5 x 0,8

– Außenleiter beim Abisolieren nicht beschädigen, weil sonst die angegebenen Schirmungsmaße nicht erreicht werden.
- Gefl echtadern dürfen nach dem Abisolieren wegen Kurzschlussgefahr den Innenleiter nicht berühren
- Vorsicht vor Krallenspitzen: Verletzungsgefahr!

Montage

1. Möglichkeit
2. Kabel abisolieren


1. Steckdose einsetzen und fixieren


1. Klappe öffnen, Kabel anklemmen


1. Klappe schließen, Schraube anziehen

1. Möglichkeit


abisolieren

4. Dose und Kabel in Gerätedose drücken und festklemmen
