UFO 97-18 HDMI - Satelliten-TV-Empfänger KATHREIN - Kostenlose Bedienungsanleitung

Typ	19"/1HE Kopfstelle
Anzahl DVB-S(2) Eingänge	16 mit DiSEqC™ 1.0
Anzahl Multistandard-Eingänge	2 (DVB-S(2)/-T(2)/-C)
Anzahl HDMI-Eingänge	4
Anzahl DVB-C Ausgänge	20, flexibel einstellbar
Redundante Netzteile	2 Weitbereichsnetzteile mit automatischer Redundanzschaltung
Lüfterüberwachung	Ja
Fernwartung	Über Konfigurationssoftware USW 800
Basisband-Signalverarbeitung	Programmfilter, NIT, LCN
Sat-ZF-Eingänge	8 mit DiSEqC™ 1.0, verteilbar auf 2x8 Frontends
Spannungsversorgung LNB/Antenne	Für zwei LNB und eine aktive Antenne
Entschlüsselung	6-fach (seriell/parallel) – nur CI-Version
Hot-Swap	Netzteil und Lüfter
SNMP-Vorbereitung	Ja
CI-Steckplätze	6 (nur UFO 97-18 HDMI/CI)
Testausgang	Signalpegel -25 dB, F-Buchse
Status-LED	Grün (OK), rot (Fehler), orange (Start), blinkend divers
Reset-Taste	Versenkt, für Neustart oder Werkseinstellungen
Konfiguration	USW 800 Software
Lieferumfang	Gerät, Anwendungshinweis, Sicherheitshinweis, 2 Netzkabel, Käfigmutternset

Häufig gestellte Fragen - UFO 97-18 HDMI KATHREIN

Wie kann ich die Kopfstelle konfigurieren?

Installieren Sie die Konfigurationssoftware USW 800 auf Ihrem Computer und verbinden Sie diese über das Netzwerk mit der Kopfstelle. Alle Parameter lassen sich bequem einstellen.

Welche Eingangssignale werden unterstützt?

Die UFO 97-18 HDMI unterstützt DVB-S(2), DVB-T(2) und DVB-C (J.83A) über die Multistandard-Frontends sowie 16 Sat-Eingänge mit DiSEqC™ 1.0.

Wie viele Ausgangskanäle hat das Gerät?

Es stehen 20 DVB-C-konforme Ausgangskanäle zur Verfügung, die flexibel einstellbar sind.

Kann ich das Gerät fernwarten?

Ja, über die Konfigurationssoftware USW 800 ist eine Fernwartung und -konfiguration möglich.

Was bedeuten die LED-Farben?

Grün = OK, grün blinkend = Softwareupdate, rot = Fehler, rot blinkend = Lüfter-/Netzteilproblem, orange = Start, orange blinkend = Identifikation durch USW 800.

Wie setze ich die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste länger als 5 Sekunden, bis die Status-LED orange leuchtet. Lassen Sie dann los; die Kopfstelle startet mit Werkseinstellungen neu.

Kann ich mehrere Kopfstellen kaskadieren?

Ja, über IP-Netzwerk oder den internen Switch ist eine unlimitierte Kaskadierung möglich.

Ist eine Entschlüsselung möglich?

Ja, bei der CI-Version (UFO 97-18 HDMI/CI) stehen 6 CI-Steckplätze für serielle oder parallele Entschlüsselung zur Verfügung.

Welches Zubehör ist im Lieferumfang enthalten?

Das Gerät, ein Anwendungshinweis, ein Sicherheitshinweis, zwei Netzkabel und ein Käfigmutternset.

Wie führe ich ein Software-Update durch?

Stecken Sie einen USB-Stick mit der gültigen Updatedatei ein und drücken Sie die Reset-Taste länger als 5 Sekunden. Die Kopfstelle führt dann das Update durch.

BEDIENUNGSANLEITUNG UFO 97-18 HDMI KATHREIN

19"-Kopfstelle 18-fach-DVB-S(2)/-T(2)/-C/HDMI - DVB-C (J.83A)

Merkmale

■ Stand-Alone-19"-Kopfstelle (1HE) mit 16 DVB-S(2) mit DiSEq™1.0 Unterstützung, sowie zwei DVB-S(2)/-T(2)/-C Multi-standard Frontends (Standards nicht kombinierbar, keine DiSEq™1.0 Unterstützung für DVB-S(2) Eingang 9) und 4 HDMI-Eingänge, Umsetzung auf 20 DVB-C-konformen Ausgangskanälen (flexibel einstellbar)
■ Zwei redundate Weitbereichsnetzteile mit automatischer Redundanzschaltung und Lüfterüberwachung
■ Fernwartung und -konfiguration sind mit der Konfigurationssoftware USW 800 einstellbar
■ Umfangreiche Basisband-Signalverarbeitung mit z. B. Programmfilterfunktionalität, NIT, LCN
■ 8 Sat-ZF-Eingänge mit DiSEq™ 1.0-Funktionalität für Sat-Multischalter flexibel auf 2 x 8 Frontends verteilbar sowie ein Eingang (nicht schaltbar DVB-S(2)) für beide Multistandard-Frontends
■ Spannungsversorgung für zwei LNB und eine aktive Antenne
Alle Übertragungsparameter sind mit der Konfigurationssoftware USW 800 einstellbar
■ Unlimitierte Kaskadierung über IP-Netzwerk oder über den internen Switch (Systemverbund). Gemeinsame Administrierung und Konfiguration des Systemverbunds (NIT, LCN, Kanalbelegung ...)
■ 6-fach Entschlüsselungsfunktion (serielle oder parallele Entschlüsselung) ¹⁾
■ 4 HDMI-Eingänge
■ Hot-Swap für Netzteil und Lüfter
■ SNMP-Vorbereitung

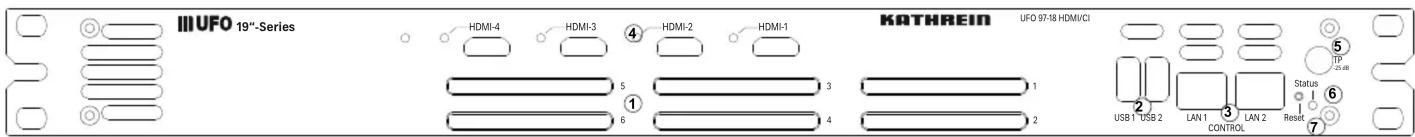

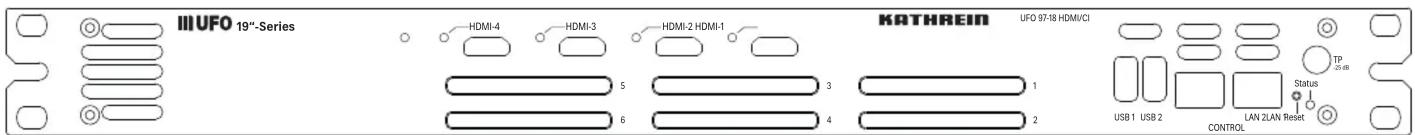

Geräteelemente

① 6 x CI-Steckplatz (PCMCIA) ¹⁾
② 2 x USB-Anschluss (Typ A)
③ 2 x Netzwerk-Anschluss (RJ45)
④ 4 x HDMI-Eigang
⑤ Testausgang, Signalpegel -25 dB, F-Buchse
⑥ Status-LED
⑦ Reset-Taste

① 8 x Sat-ZF-Eingang | Eingangspegel: 45-90 dBμV (F-Buchse)
② 1 x Sat-/Terrestrisch-/Kabel-Eingang | Eingangspegel: 55-100 dBμV (F-Buchse)
③ 1 x DVB-C-Ausgang | Ausgangspegel: 107 dBμV | Einstellbar -20 dB (in 0,5-dB-Stufen) (F-Buchse)
④ 2 x Weitbereichsnetzteil | Stromversorgung

1) nur UFO 97-18 HDMI/CI

LED und Reset-Taste

Status-LED

grün: OK

grün, blinkend: Softwareupdate wird durchgeführt

rot: Fehlverhalten

rot, blinkend: Fehlverhalten des Lüfter oder Netzteils. Prüfen Sie das Anschlusskabel und die Lüfter

orange: Kopfstelle startet

orange, blinkend: Kopfstelle wird von der Konfigurationssoftware USW 800 identifiziert

Reset-Taste

Drücken < 5 s ¹⁾ : Kopfstelle startet neu.

Drücken > 5 s ¹⁾ : Kopfstelle stellt sich zurück auf die Werkseinstellungen und startet neu. Reset-Taste erst loslassen, wenn die Status-LED orange leuchtet.

Drücken > 5 s ¹⁾ : Wenn ein USB-Stick angeschlossen ist und sich darauf eine gültige Updatedatei befindet, dann führt die Kopfstelle ein Update durch und startet neu. ²⁾

1) Die Reset-Taste ist zum Schutz vor versehentlicher Betätigung versenkt. Verwenden Sie zum Drücken der Reset-Taste ein Hilfsmittel, z. B. einen Kugelschreiber.
2) Voraussetzung: Es befindet sich eine gültige Updatedatei auf dem USB-Stick. Mehr dazu in der Anleitung der Konfigurationssoftware USW 800.

Konfigurieren

1. Installieren und starten Sie am Computer die Konfigurationssoftware USW 800.
2. Konfigurieren Sie alle Kopfstellenparameter nach Bedarf.

– Die aktuelle Version der USW 800 und ihre Anleitung erhalten Sie kostenlos auf www.kathrein-ds.com.

Montage

Die UFO 19"-Series Produkte sind nur für die Montage in 19-Zoll-Schränken / Gehäusen vorgesehen.

Für die sichere Installation in 19-Zoll-Schränken / Gehäusen, müssen für die linke und rechte Seite zusätzliche Führungsschienen verwendet werden. Diese sind nicht Teil des Lieferumfangs.

Lieferumfang

• UFO 97-18 HDMI | UFO 97-18 HDMI/CI
- Anwendungshinweis (Die aktuelle Version diesees Dokuments finden Sie auf www.kathrein-ds.com)
- Sicherheitshinweis
- 2 x Netzkabel
- Käfigmutternset
