UFO 80 - Satelliten-TV-Empfänger KATHREIN - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts UFO 80 KATHREIN als PDF.
| Produkttyp | Stand-Alone-Kopfstelle für Satellitenempfang und Kabelverteilung |
| Marke | Kathrein |
| Modell | UFO 80 |
| Abmessungen (H x B x T) | 288 x 275 x 60 mm |
| Gewicht | 3,0 kg |
| Netzspannung | 100–230 V ±10 % |
| Leistungsaufnahme | Typ. 28 W |
| Anzahl Sat-Eingänge | 4 x F-Buchse, 75 Ω, DiSEqC™ 1.0 |
| Anzahl DVB-C Ausgänge | 8 x DVB-C (J.83A), 1 x F-Buchse |
| Frequenzbereich Sat-Eingang | 950–2150 MHz |
| Frequenzbereich DVB-C Ausgang | 47–1006 MHz (Feinabstimmung 125-kHz-Schritte) |
| LNB-Stromversorgung | Max. 250 mA (Buchse 3), 100 mA (Buchsen 1,2,4) |
| Konfigurationssoftware | USW 800 über USB-Schnittstelle |
| Temperaturbereich Betrieb | 0 °C bis +40 °C |
| Montage | Innenmontage, senkrechte Fläche, Freiraum für Belüftung erforderlich |
| Wartung | Wartungsfrei, lüfterloses Design |
| Reinigung | Nur äußere Gehäusereinigung mit trockenem Tuch |
| Sicherheitshinweise | Netzstecker frei zugänglich halten, Gehäuse nicht öffnen, Kühlrippen nicht abdecken |
| Reparatur | Nur durch autorisierten Fachdienst; Kontakt: +49 731 270 909 70 |
| Entsorgung | Elektro-Altgeräte gemäß WEEE-Richtlinie entsorgen |
Häufig gestellte Fragen - UFO 80 KATHREIN
Benutzerfragen zu UFO 80 KATHREIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Satelliten-TV-Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch UFO 80 - KATHREIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UFO 80 von der Marke KATHREIN.
BEDIENUNGSANLEITUNG UFO 80 KATHREIN
Kopfstelle 8-fach-DVB-S(2) - DVB-C (J.83A)
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
▶ Die in diesem Dokument beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein-ds.com.
Merkmale
■ Stand-Alone-Kopfstelle mit 8 DVB-S(2) und 8 DVB-C-konformen Ausgangskanälen (flexibel einstellbar)
■ Herausragende Ausgangswerte durch Direktumsetzung als FPGA-Lösung
■ Hohe Energieeffizienz
■ 4 Sat-ZF-Eingänge mit DiSEq ^TM 1.0-Funktionalität für Sat-Multischalter flexibel auf 8 Frontends verteilbar
■ LNB Spannungsversorgung
■ Alle Übertragungsparameter sind mit der Konfigurationssoftware USW 800 einstellbar.
■ Wartungsfrei und geräuschlos durch lüfterfreies Gerätedesign

- UFO 80
- Netzkabel
• Anwendungshinweis - Sicherheitshinweis
• Third Party Software Acknowledgement

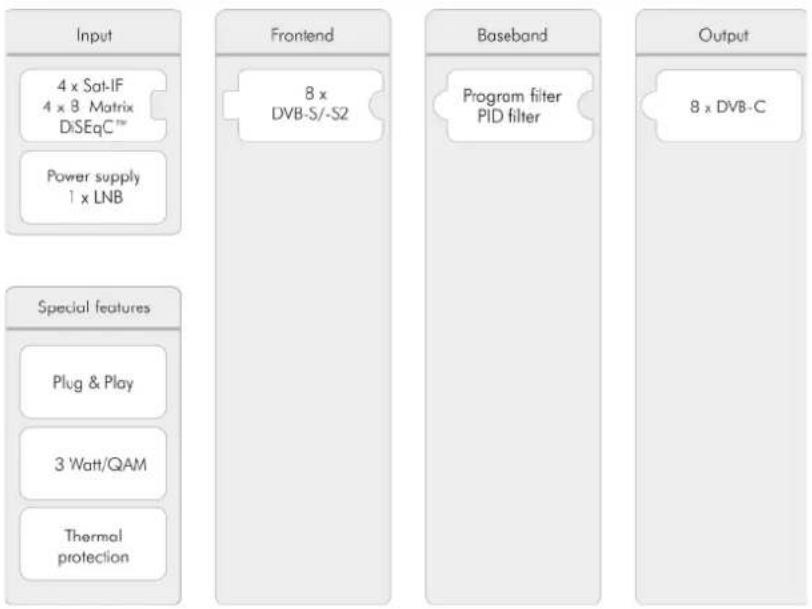

Funktionsblöcke
Bestimmungsgemäßer Gebrauch
Die UFO 80 dient zur Transmodulation von DVB-Signalen. Vier DiSEqC-fähige SAT-ZF Eingänge gefolgt von einer internen 4 x 8 Matrix ermöglichen den Empfang von acht DVB-S(2) Transpondern in beliebiger Kombination. Eingang drei kann zur LNB-Versorgung genutzt werden. Der UFO 80 liefert bis zu acht individuell einstellbare Ausgangskanäle in DVB-C.
Die leistungsfähige Basisbandverarbeitung bietet Programm und PID-Filter. Die Konfiguration erfolgt mit der Bediensoftware USW 800 über eine USB-Schnittstelle.
Das Gerät ist ausschließlich für den Einsatz in Satellitenempfangs- und Kabelanlagen vorgesehen.
Bei anderweitiger Nutzung oder Nichtbeachtung des Dokuments erlöschen Garantie und Gewährleistung.
Allgemeine Sicherheitshinweise
- Das Gerät kann nur mit dem Netzstecker an die Stromversorgung angeschlossen und davon getrennt werden. Sicherstellen, dass der eingesteckte Netzstecker jederzeit frei zugänglich und schnell erreichbar ist.
- Mit beschädigtem Gehäuse darf das Gerät nicht an die Stromversorgung angeschlossen sein.
- Anlage sofort von der Stromversorgung trennen, wenn das Gerät und/oder angeschlossene Leitungen beschädigt sind. Anlage nicht wieder einschalten, bevor
- das Gerät vom Händler oder Hersteller repariert wurde,
- angeschlossene Leitungen von einer Fachkraft repariert wurden.
- Gehäuse nicht öffnen und Gerät nicht verändern. Andernfalls erlöschen die Garantie und die Gewährleistung.
- Kühlrippen und Lüftungsöffnungen niemals abdecken.
- Vom Hersteller angebrachte Schilder und Kennzeichnungen nicht verändern, entfernen oder unkenntlich machen.
- Anleitung des jeweiligen Herstellers beachten, wenn Sie eine externe Komponente anschließen, die nicht in diesem Dokument beschrieben ist (z. B. Computer, Netzwerkkomponenten). Falsch angeschlossene Komponenten können das Gerät beschädigen.
• Die aktuelle Fassung der Sicherheitsanforderungen EN 60728-11 und EN 60065 beachten. - Das Gerät von der Stromversorgung trennen, bevor Sie mechanische Arbeiten an der Anlage durchführen.

WARNUNG
Gefahr von Verbrennungen durch heiße Oberflächen!
Im Fehlerfall kann der Kühlkörper des Geräts über 70 °C heiß werden.
▶ Berühren Sie den Kühlkörper nicht, wenn das Gerät in Betrieb ist oder vor Kurzem in Betrieb war.
Hinweis
Bei Überhitzung schaltet sich das Gerät automatisch aus und nach dem Abkühlen wieder ein.
Transport und Lagerung
Das Gerät in der Originalverpackung transportieren und lagern.
Das Gerät vor Staub, Schmutz, Feuchtigkeit und direkter Sonnenstrahlung schützen.
Aufbau und Funktion
Geräteelemente

Abb. 1: Geräteelemente
① 4 x Sat-ZF-Eingang, F-Buchse
② DVB-C Ausgang, F-Buchse
③ Status-LED
④ USB-Mini Anschluss, Typ B, Kommunikationsschnittstelle
⑤ Stromversorgung, Kaltgerätestecker
LEDs und Reset-Taste
Status-LED
grün: OK
grün, blinkend: Softwareupdate wird durchgeführt
rot: Fehler
orange: Kopfstelle startet
Installation und Inbetriebnahme
Montage

VORSICHT
Die Kopfstelle ist ausschließlich für die Innenraummontage zugelassen. Der Montageort muss folgende Bedingungen erfüllen:
• Die Montagefläche ist senkrecht, schwer entzündlich und ausreichend stabil.
- Um das Gerät ist die freie Luftzirkulation möglich, der Freiraum gemäß Abb. 2 ist vorhanden.
• Die zulässigen Umgebungsbedingungen werden eingehalten; siehe Technische Daten, S. 6ff.
- Das Gerät ist nicht Tropf- oder Spritzwasser ausgesetzt.
- Der Netzstecker ist gut zugänglich und leicht zieh-/steckbar.
So montieren Sie die Kopfstelle:
- Drei Schrauben mit dmax = 4mm montieren und nicht ganz festziehen; siehe Abb. 2 und beiliegende Bohrschablone
- UFO 80 einhängen und Schrauben festziehen
- Die Montagebohrungen im Deckel mit den beigepackten Abdeckkappen verschließen

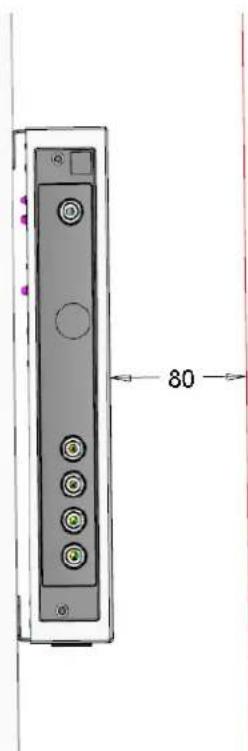

Abb. 2: Für die Belüftung erforderlicher Freiraum
Verkabeln
- Schließen Sie die HF-Signalleitungen an die Kopfstelle an; siehe ①, ② und ③ in Abb. 1, S. 3.
- Es wird empfohlen, nicht benutzte HF-Eingänge mit einem 75-Ω-Widerstand zu terminieren, z. B. mit dem EMK 03 von Kathrein.
- Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Typenschild entspricht und schließen Sie die Kopfstelle an die Stromversorgung an.
→ Die Kopfstelle startet, die Status-LED zeigt den Betriebszustand an


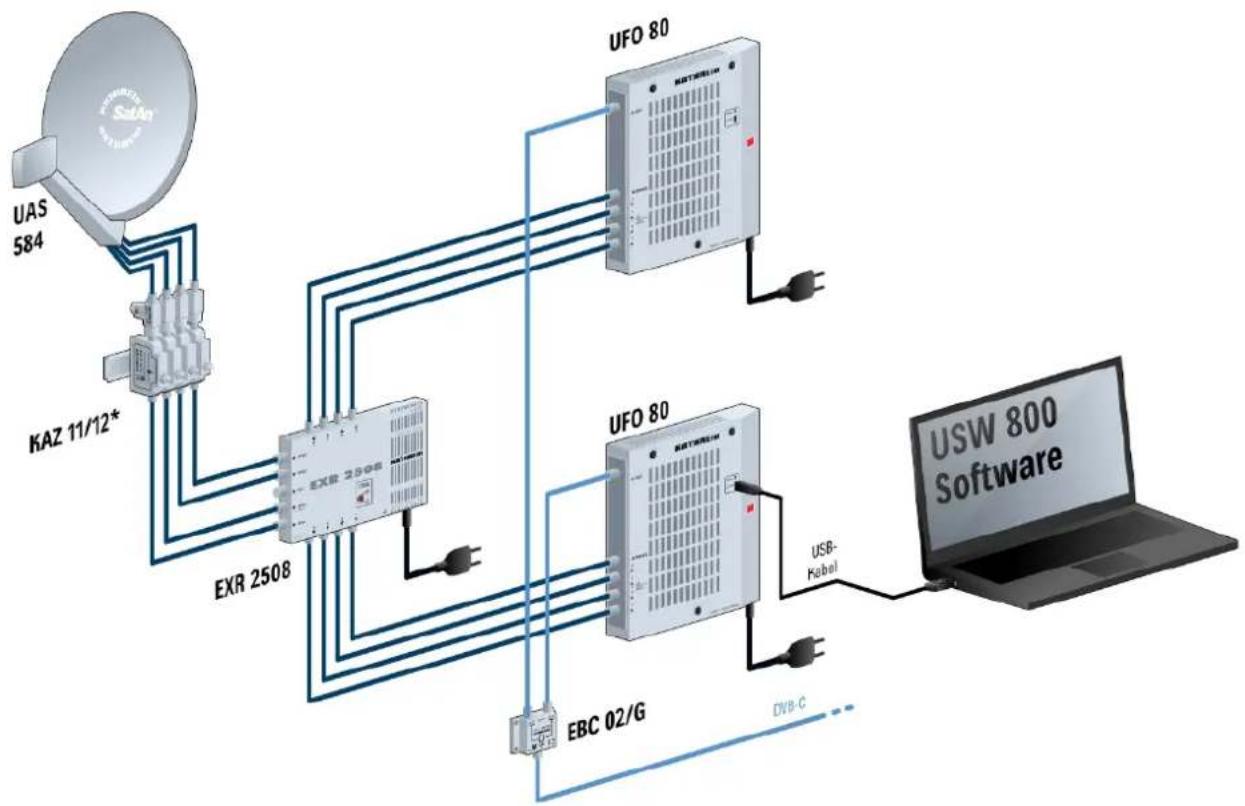

Abb. 3: Verkabelung
Konfigurieren
- Installieren und starten Sie am Computer die Konfigurationssoftware USW 800.
- Konfigurieren Sie alle Kopfstellenparameter nach Bedarf.
– Die aktuelle Version der USW 800 und ihre Anleitung erhalten Sie kostenlos auf www.kathrein-ds.com.
Technische Daten
| Eingänge | ||
| Sat-ZF-Eingang 4 x F-Connector, 75 Ω | ||
| Frequenzbereich MHz 950–2150 | ||
| Entkopplung dB Min. 25 | ||
| Rückflussdämpfung dB Typ. 10 | ||
| DiSEqCTM 1.0 Vert./Horiz., Low/High; Satelliten Positon (A/B/C/D) | ||
| Umschaltung Ebenen V/kHz 14, 18 / 22 | ||
| Fernspeisestrom für LNB mA max. 250 (an F-Buchse Nr. 3) | ||
| Fernspeisestrom mA max. 100 (an F-Buchse Nr. 1, 2, 4) | ||
| Frontend | ||
| DVB-S2 8x | ||
| Frequenzraster | MHz | 1 (950–2150 MHz) |
| AFC-Regelbereich | MHz | ± 3 (Symbolrate < 10 Ms/s); ± 5 (Symbolrate > 10 Ms/s) (950–2150 MHz) |
| Eingangspegelbereich | dBμV | 60–110 |
| Zulässige Pegeldifferenz | dB | 12 |
| Demodulation DVB-S | ||
| Standard | EN 300 421 (1) | |
| Eingangssymbolrate QPSK | MS/s | 2–45 |
| Code-Rate (Viterbi) | 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 | |
| Roll off | % | 35 |
| Demodulation DVB-S2 | ||
| Standard | EN 302 307 (2) | |
| Eingangssymbolrate QPSK | MS/s | 1–34 |
| Code-Rate (LDPC) | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 | |
| Eingangssymbolrate 8PSK | MS/s | 1–31,5 |
| Code-Rate (LDPC) | 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | |
| Roll off | % 20/25/35 | |
| MPEG-TS-Prozessor | ||
| Basisbandverarbeitung | Programmfilter / PID-Filter | |
| PSI-/SI-Bearbeitung | PCR-Korrektur | |
| Stuffing | Automatisch | |
| QAM-Modulator | ||
| Ausgangskanäle | 8 x DVB-C (J.83A) | |
| QAM-Konstellation | QAM | 16, 32, 64, 128, 256 |
| Symbolrate | MS/s | 1,5–7,15 |
| Roll off | % | 15 |
| HF-Ausgang | ||
| DVB-C-Ausgang | 1 x F-Connector, 75 Ω | |
| Frequenzbereich MHz | 47–1006 (Feinabgleich in 125–kHz–Schritten) | |
| Frequenzbereich (Kanalliste) MHz 47-86 / 110–862 (Einstellung über Kanalliste) | ||
| Rückflussdämpfung dB 14 (47 MHz) -1,5 dB/Okt. | ||
| Ausgangspegel dBμV 97 | ||
| Einstellbereich Ausgangspegel dB -20 (in 0,5-dB-Stufen) | ||
| Pegelstabilität dB Typ. ± 0,75 | ||
| Frequenzstabilität ppm Typ. 35 | ||
| MER dB Typ. ≥ 45 | ||
| Schulterdämpfung dB ≥ 60 (bei Normpegel) | ||
| Nebenaussendungen | dB | ≥ 60 |
| Blitzschutz | kV (1,5/50μs) | 2 |
| Spannungsfestigkeit | V (AC/DC) | 0 |
| Systemdaten | ||
| Leistungsaufnahme | W | Typ. 28 |
| Temperaturbereich | °C | 0–+40 |
| Netzspannung | V | 100 - 230 ± 10 % |
| Abmessungen (H x B x T) | mm | 288 x 275 x 60 |
| Gewicht | kg | 3,0 |
Reparatur und Austausch
Wenn Sie nach dem Lesen der Anleitung unbeantwortete Fragen haben oder ein Problem nicht lösen können, kontaktieren Sie unsere telefonische Kundenberatung unter +49 731 270 909 70.
Informationen zur Reparatur finden Sie auf unserer Webseite unter https://www.kathrein.com/de/loesungen/satelliten-empfang/support/kundendienst/aufbereitung-signalverteilung-kundendienst/.
Außerdem steht Ihnen die Bezirksreparaturstelle zur Verfügung:
Bezirksreparaturstelle
KATHREIN-Sachsen GmbH
Lindenstr. 3
09241 Mühlau
Telefon: +49 3722 6073-31
Fax: +49 3722 6073-18
Email: info@kathrein-sachsen.de
www.kathrein-sachsen.de
Entsorgungs-/Recycling-Hinweis

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
