BEDIENUNGSANLEITUNG 14011 PROLINE

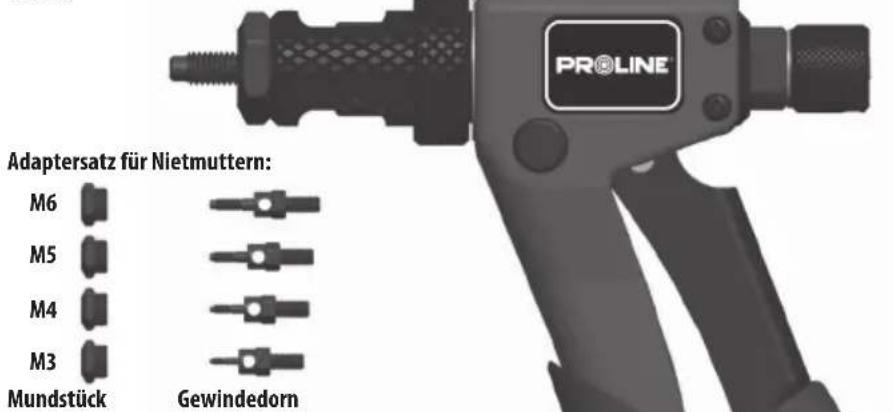

Handnietzange 14011 für das Setzen von Nietmuttern M3-M6 aus Aluminium, Stahl und Edelstahl.

Die Nietzange darf nur bestimmungsgemäß verwendet werden. Alle sonstigen Verwendungsarten sind nicht zulässig.

Dieses Gerät darf nur mit den originalen Ersatzteilen verwendet werden. Im Falle der Verwendung von nicht originalen Ersatzteilen und einer unsachgemäßen

Reparatur übernimmt der Hersteller keine Haftung. Im Zusammenhang hiermit sollten Reparaturen nicht eigenständig durchgeführt werden und das Gerät muss zur Reparatur an einen autorisierten Service gesendet werden.

TECHNISCHE DATEN:

▶ 1. -500gGewicht
2. Länge 200mm-
3. Max. effektiver Arbeitshub – 5-6 mm
4. Max. Setzkraft - 27 kN

ARBEITSABLAUF:

Vor der Verwendung muss sichergestellt werden, dass der auf der Nietzange montierte Dorn und das Mundstück dem Gewinde der Nietmutter entsprechen, die versetzt werden soll. Falls dies nicht der Fall ist, muss das Format geändert werden.

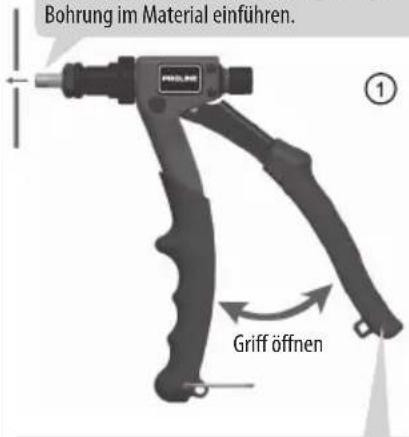

Griff öffnen, die Blindnietmutter auf die gesamte Länge des Dorns aufschrauben und danach die Nietmutter in die angefertigte Bohrung im Material einführen.

Während des Aufschraubens der Nietmutter auf den Dorn sollte der Griff vollständig geöffnet sein.

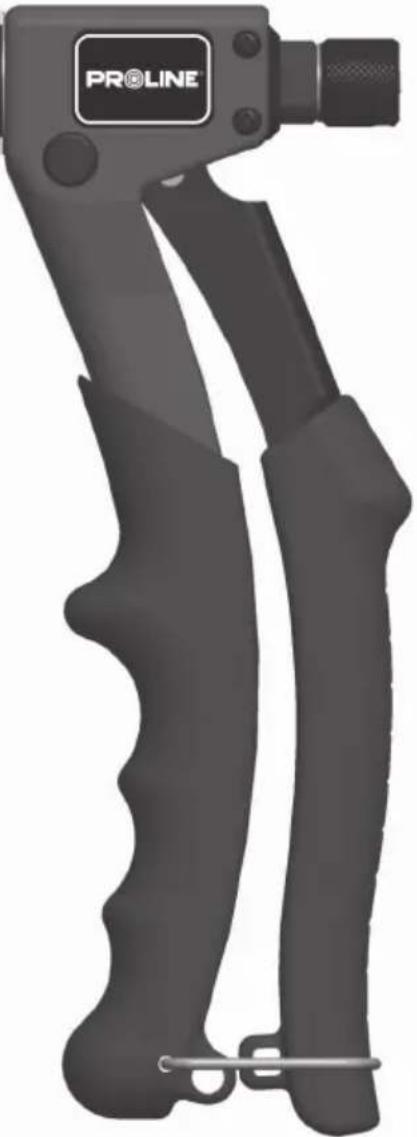

Die Nietmutter durch das Schließen des Griffs in das Material versetzen.

DEMONTAGE DES DORNS:

Mit dem mitgelieferten Schlüssel das Mundstück herausdrehen.

Durch die Öffnung im Gehäuse muss der Dornring nach hinten verschoben werden, um die Sechskantschraube freizulegen und den Dorn herauszudrehen, wie es auf der unten stehenden Abbildung gezeigt wird.

Nachdem der Dornring nach hinten verschoben wurde, kann der Dorn aus der Halterung der Nietzange herausgedreht werden.

Um den Dorn aus der versetzten Nietmutter herauszudrehen, muss der Drehknopf entgegen dem Uhrzeigersinn gedreht werden.

③

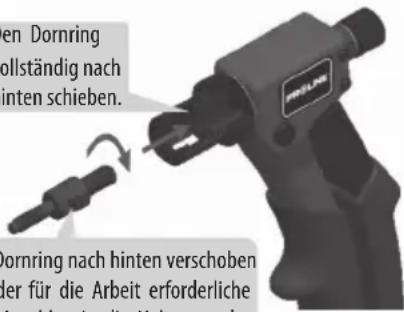

Den Dornring vollständig nach hinten schieben.

Nachdem der Dornring nach hinten verschoben wurde, kann der für die Arbeit erforderliche Dorn bis zum Anschlag in die Halterung der Nietzange eingedreht werden.

②

Nach dem vollständigen Anziehen des Dorns wird der Ring freigelassen, um die Sechskantschraube zu blockieren, wie es auf der unten stehenden Abbildung gezeigt wird.

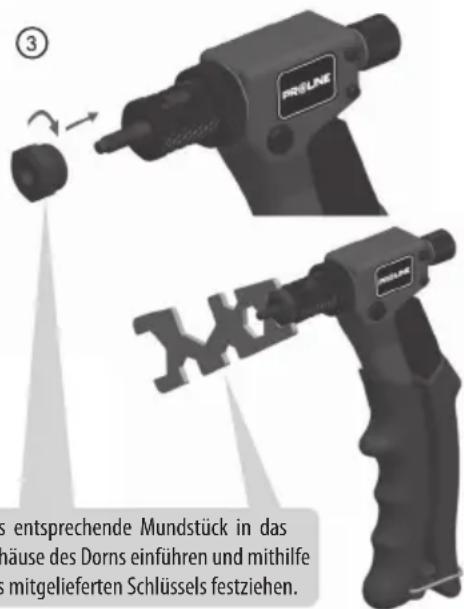

Das entsprechende Mundstück in das Gehäuse des Dorns einführen und mithilfe des mitgelieferten Schlüssels festziehen.

EINSTELLUNG DES ARBEITSHUBES:

Durch die Steigerung des Arbeitshubes kann eine größere Verformung der Blindniet-mutter erzielt werden und, was daraus hervorgeht, eine Reduktion der Entfernung (h) zwischen dem Kopf der Nietmutter und der Verformung. Durch eine Reduktion des Arbeitshubes wird wiederum die Entfernung (h) aufgrund der verringerten Verformung verkleinert.

Den Blockadeverschluss nach der Einstellung des Arbeitshubes durch das Drehen nach rechts anziehen.

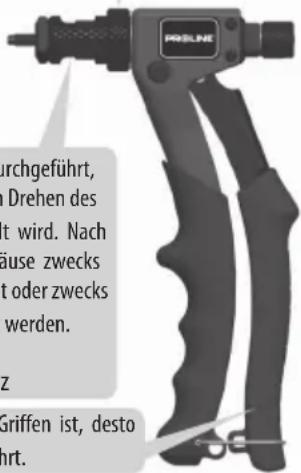

Die Einstellung des Arbeitshubes wird durchgeführt, nachdem das Halterungsgehäuse durch ein Drehen des Blockadeverschlusses nach links entriegelt wird. Nach dem Entriegeln muss das Halterungsgehäuse zwecks Steigerung des Arbeitshubes aufgeschraubt oder zwecks Reduktion des Arbeitshubes eingeschraubt werden.

Je größer der Winkel zwischen den Griffen ist, desto größer ist der Arbeitshub und umgekehrt.

Setzbereich G
Max. Nietmutterlänge L vor dem Setzen

Bohrungsdurchmesser D

ACHTUNG! Falls der Gewindedorn nach dem Nietvorgang festgezogen ist und nicht mit dem Drehknopf herausgedreht werden kann, darf er nicht mit Gewalt herausgedreht werden. Richtige Vorgehensweise: Imbusschlüssel (ø <5mm) in die Öffnung des Dorns einsetzen (siehe Abb. 1) und zusammen mit dem Dorn und dem Halterungsgehäuse drehen, bis die Nietmutter vollständig herausgedreht wird, wie auf Abbildung 2 gezeigt wird.

Hersteller:

Profix Sp. z o.o.,

ul. Marywilska 34, 03-228 Warszawa, Polen

1

2

Diese Bedienungsanleitung wird mit dem Urheberrecht geschützt. Kopieren/vervielfältigen ohne die schriftliche Zustimmung der Firma PROFIX GmbH ist verboten.
