PRO D01 - Messung Senseca - Kostenlose Bedienungsanleitung

Produkttyp	Tragbares Multiparameter-Messgerät (Einkanal)
Marke	Senseca
Modell	PRO D01
Kategorie	Messung
Messgrößen	Temperatur, Druck (absolut, relativ, differenziell), Luftfeuchte (relativ, absolut, Taupunkt, etc.), CO₂, VOC, Bodenfeuchte (volumetrischer Wassergehalt)
Eingänge	1 x M12 Buchse
Display	140 x 160 Punktmatrix-LCD, Hintergrundbeleuchtung, sichtbarer Bereich 42 x 50 mm
Stromversorgung	4 x AA Alkaline-Batterien (nicht aufladbar) oder extern 5 Vdc über USB-C
Batterielebensdauer	>200 h typ. Dauerbetrieb (Beleuchtung aus), abhängig von angeschlossenen Sensoren
Automatische Abschaltung	Konfigurierbar (Aus, 30 min, 1/2/4/6/12 h)
PC-Schnittstelle	USB-C (COM-Port-Modus)
Abmessungen	170 x 80 x 38 mm
Gewicht	340 g (mit Batterien)
Schutzgrad	IP67 (außer Fühleranschluss), IK06 (1 Joule)
Gehäusematerial	ABS, TPE (Seitenschutz), Polyester (Frontplatte)
Betriebstemperatur	-5...50 °C
Lagertemperatur	-25...65 °C (ohne Batterien)
Luftfeuchtigkeit Betrieb	0...85 %RH nicht kondensierend
Lieferumfang	Gerät, Schnellstart-Anleitung, Master-PIN-Blatt, 4 AA Alkalibatterien
Wartung	Jährliche Kalibrierungsüberprüfung empfohlen; Reinigung mit weichem, trockenem oder leicht feuchtem Tuch
Sicherheitshinweise	Nicht in explosionsgefährdeten Bereichen, nicht für medizinische Zwecke, nicht als PSA, nicht für Sicherheits-/Not-Aus-Einrichtungen
Entsorgung	Elektrogerät gemäß WEEE-Richtlinie 2012/19/EU entsorgen

Häufig gestellte Fragen - PRO D01 Senseca

Wie wechsle ich die Batterien im Senseca PRO D01?

Lösen Sie die Befestigungsschraube des Batteriefachdeckels, nehmen Sie den Deckel ab und ersetzen Sie die 4 AA Alkalibatterien. Achten Sie auf die richtige Polung. Schrauben Sie den Deckel wieder fest.

Kann ich das Gerät während des Ladevorgangs verwenden?

Ja, das Senseca PRO D01 kann über USB-C mit einem 5 Vdc Netzteil oder einer Powerbank betrieben werden, auch während der Messung. Stellen Sie sicher, dass die Stromquelle ausreichend Kapazität hat.

Welche Sensoren sind mit dem PRO D01 kompatibel?

Das Gerät arbeitet mit digitalen Sensoren der DX-Serie von Senseca für Temperatur, Druck, Luftfeuchte, CO₂, VOC und Bodenfeuchte. Die Sensoren werden automatisch erkannt und sind ohne Neuabgleich austauschbar.

Wie stelle ich die Sprache des Menüs um?

Drücken Sie die MENU-Taste, navigieren Sie zu Einstellungen → Sprache und wählen Sie die gewünschte Sprache aus (Deutsch, Englisch, Französisch, Italienisch, Spanisch).

Was bedeutet die HOLD-Funktion?

Die HOLD-Funktion friert den aktuellen Messwert auf dem Display ein. Sie wird durch Drücken der rechten Funktionstaste aktiviert/deaktiviert und durch das Symbol hld in der Statusleiste angezeigt.

Wie konfiguriere ich Alarme für Messwerte?

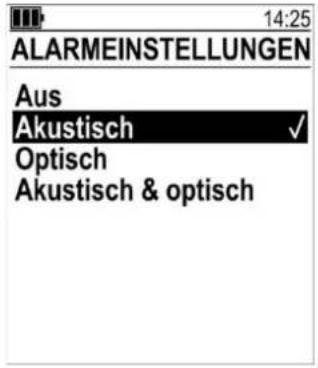

Gehen Sie im Menü zu Einstellungen → Alarmeinstellungen, um die Alarmart (akustisch/optisch) zu wählen. Für jeden Kanal können Sie unter Anschluss x → Alarmeinstellungen Min- und Max-Schwellen sowie Hysterese einstellen.

Kann ich die Messdaten auf einen PC übertragen?

Ja, schließen Sie das Gerät über USB-C an den PC an. Stellen Sie im Menü USB-Modus auf COM-Anschluss. Verwenden Sie serielle Befehle (z.B. mit ProXware) bei 115200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes oder leicht mit sauberem Wasser angefeuchtetes Tuch. Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden. Achten Sie darauf, dass keine Feuchtigkeit in die Anschlüsse gelangt.

Was ist bei der Lagerung zu beachten?

Entfernen Sie die Batterien bei längerer Lagerung. Lagern Sie das Gerät trocken, staubfrei, bei Temperaturen zwischen -25 und 65 °C, ohne direkte Sonneneinstrahlung oder starke Vibrationen.

Welche Sicherheitsvorkehrungen muss ich beachten?

Das Gerät nicht in explosionsgefährdeten Bereichen, für medizinische Zwecke, als PSA oder in Sicherheitsschaltungen verwenden. Nicht mit stromführenden Teilen in Kontakt bringen. Bei sichtbaren Schäden oder Fehlfunktionen sofort außer Betrieb nehmen.

BEDIENUNGSANLEITUNG PRO D01 Senseca

1 Allgemeine Informationen ....4

1.1 Identifizierung des Produkts......4
1.2 Informationen zur Sicherheit...... 5

2 Übersicht 6

2.1 Umfang der Lieferung 6

3 Beschreibung......7

4 Inbetriebnahme....9

5 Messbetrieb....10

5.1 Haltefunktion....11
5.2 Rel-Funktion....11
5.3 Zurücksetzen der statistischen Werte....12

6 Konfiguration.... 13

6.1 Struktur des Menüs ....13
6.2 Konfigurieren eines Parameters....15
6.3 Auswählen und Sortieren der anzuzeigenden Einheiten....16
6.4 Favoritenfunktionen (Menü Schnellzugriff)......17
6.5 Geschützter Modus....18

7 Grundlagen der Messung.... 19

7.1 Temperaturmessung....19
7.2 Luftfeuchtemessung....19
7.3 Druckmessung....20
7.4 CO _2 Messung....20

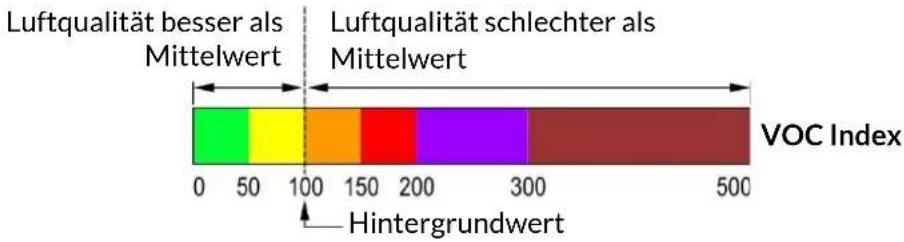

7.5 VOC (Volatile Organic Compounds) Messung....20
7.6 Messung der Bodenfeuchte (volumetrischer Wassergehalt) und der Temperatur 21
7.7 Allgemeine Warnhinweise zur Verwendung von Fühlern....22
7.8 Warnung zur Isolierung des USB-Anschlusses 22

8 Abgleich der Messung...... 23

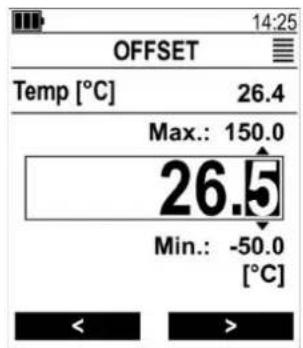

8.1 Temperatur 23
8.2 Relative Luftfeuchtigkeit....24
8.3 Differenzdruck....26
8.4 Atmosphärischer Druck......27

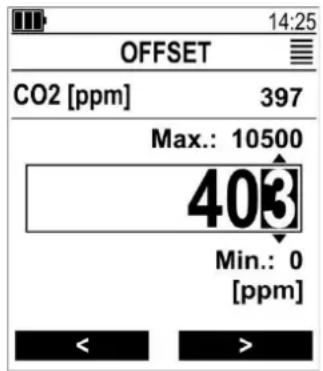

8.5 CO _2 27

9 Aufzeichnung (nur PRO D05.x) 29

9.1 Automatische Aufzeichnung....29
9.2 Einzelaufzeichnung....29
9.3 Einsehen der aufgezeichneten Daten 30
9.4 Löschen von aufgezeichneten Daten 30

10 Serielle Kommunikation 31
11 Batterie Management.... 32
12 Wartung....33

12.1 Reinigung....33
12.2 Lagerung....33
12.3 Entsorgung ....33

13 Technische Daten.... 34
14 Aufsteckbare Fühler und Zubehör...... 35

1 Allgemeine Informationen

Lesen Sie dieses Dokument sorgfältig durch und machen Sie sich mit der Bedienung des Geräts vertraut, bevor Sie es benutzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Gerätes auf, damit es dem Personal/Benutzer im Zweifelsfall immer zur Verfügung steht.

Nur fachlich qualifizierte Personen dürfen die Inbetriebnahme, Bedienung, Wartung und Außerbetriebnahme durchführen. Das Personal muss die Betriebsanleitung vor Beginn aller Tätigkeiten sorgfältig gelesen und verstanden haben.

Rechtliche Hinweise

• Verwenden Sie zu Ihrer Sicherheit nur Originalersatzteile und -zubehör des Herstellers. Wir übernehmen keine Verantwortung für die Verwendung anderer Produkte und daraus resultierende Schäden.
• Der Benutzer muss über ausreichende Kenntnisse des Messverfahrens und der Anwendung der Messungen verfügen. Der Benutzer haftet für Schäden/Gefahren, die durch Fehlinterpretation der Messungen infolge unzureichender Kenntnisse entstehen.
• Bei Missbrauch, Nichtbeachtung dieser Bedienungsanleitung, Nichtbeachtung von Sicherheitshinweisen, Überlassung an nicht ausreichend qualifiziertes Fachpersonal und eigenmächtigen Veränderungen am Gerät erlischt die Haftung und Gewährleistung des Herstellers für Produktschäden und Folgeschäden.
• Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung des Produktherstellers vervielfältigt, verändert oder übersetzt werden. Bei Unklarheiten zwischen verschiedenen Sprachversionen dieses Dokuments gilt die englische Fassung.
• Dieses Dokument begründet keine rechtsverbindlichen Verpflichtungen für den Produkthersteller. Alle rechtsverbindlichen Verpflichtungen sind nur in den Allgemeinen Verkaufsbedingungen enthalten.

Korrektheit des Inhalts

• Dieses Dokument wurde auf inhaltliche Korrektheit geprüft und unterliegt einem ständigen Aktualisierungsprozess. Mögliche Fehler können dadurch nicht ausgeschlossen werden. Sollten Sie Fehler entdecken oder Vorschläge zur Verbesserung der Benutzerfreundlichkeit dieses Dokuments haben, teilen Sie uns dies bitte über die in diesem Dokument angegebenen Kontaktinformationen mit.
• Wir behalten uns das Recht vor, die Produktspezifikationen und den Inhalt dieses Dokuments ohne vorherige Ankündigung zu ändern.

Erläuterung der verwendeten Symbole

Gefahr!

Warnung vor Gefahren, die bei Nichtbeachtung zu Tod, schweren Körperverletzungen oder erheblichen Sachschäden führen können.

Vorsicht!

Warnung vor einer möglichen Gefahr oder schädlichen Situation, die bei Nichtbeachtung Schäden am Gerät oder der Umwelt verursachen kann.

Achtung!

Aktion, die sich direkt auf den Betrieb auswirken oder ein unerwartetes Verhalten hervorrufen kann.

[S.4]

Verweis auf die angegebene Seitenzahl.

1.1 Identifizierung des Produkts

Der genaue Produktname ist auf der Geräterückseite zu finden. Die Firmware-Version wird beim Einschalten angezeigt. Die Informationen in diesem Betriebsanleitung gelten für Geräte mit Firmware-Version 1.4.0.0 oder höher.

1.2 Informationen zur Sicherheit

Die einwandfreie Funktion und Betriebssicherheit des Gerätes sind nur dann gewährleistet, wenn bei der Benutzung die allgemeinen Sicherheitsbestimmungen und die speziellen Sicherheitsbestimmungen dieses Dokuments beachtet werden.

Verwenden Sie das Gerät nicht unter anderen als den in diesem Dokument angegebenen klimatischen Bedingungen.

Verwenden Sie das Gerät nicht an Orten mit:

• Schnellen Schwankungen der Umgebungstemperatur, die zu Kondensation führen können.
• Direkten Vibrationen / Stößen auf das Gerät.
• Elektromagnetischen Felder von hoher Intensität oder statischer Elektrizität.

Verwendungszweck

Das Gerät ist ein tragbares Multiparameter-Messgerät zur Messung von Temperatur, Druck, Luft-feuchtigkeit, photoradiometrischen Größen und Raumluftqualität (IAQ) in Verbindung mit digitalen Sensoren der DX-Serie.

Vorhersehbare Fehlanwendung

Wenn die folgenden Hinweise nicht beachtet werden, kann es zu Verletzungen oder zum Tod von Personen sowie zu Sachschäden kommen.

Gefahr!

• Nicht in Sicherheits-/Not-Aus-Einrichtungen verwenden!
• Nicht für den Einsatz in explosionsgefährdeten Bereichen (Ex-Umgebungen) geeignet!
• Nicht geeignet für diagnostische oder andere medizinische Zwecke am Patienten!
• Nicht geeignet für SIL (Safety Integrity Level)!
• Das Gerät ist nicht für den Kontakt mit Lebensmitteln geeignet!
• Nicht für Kinder geeignet!
• Nicht als PSA (Persönliche Schutzausrüstung) verwenden.

Vorsicht!

Nicht verwenden, wenn:

• Es gibt sichtbare Schäden am Gerät.
  • Das Gerät funktioniert nicht wie erwartet.
• Das Gerät wurde über einen längeren Zeitraum unter ungeeigneten Bedingungen gelagert.
  Besteht der Verdacht, dass das Gerät nicht mehr gefahrlos betrieben werden kann, ist es außer Betrieb zu nehmen und durch Kennzeichnung vor einer Wiederinbetriebnahme zu schützen.
  Im Zweifelsfall schicken Sie das Gerät zur Reparatur oder Wartung an den Hersteller.

Vorsicht!

Bei Einstichfühlern besteht die Gefahr von Stichverletzungen durch die Spitze. Behandeln Sie Einstechfühler mit Vorsicht und setzen Sie eine Schutzkappe auf die Fühlerspitze, wenn Sie sie nicht benutzen!

Vorsicht!

Verbrennungsgefahr beim Messen hoher oder sehr niedriger Temperaturen: ggf. Handschuhe tragen!

Achtung!

Nehmen Sie die Batterien heraus, um ein Auslaufen zu verhindern, wenn das Gerät bei einer Temperatur von über 50 °C gelagert oder über einen längeren Zeitraum nicht benutzt wird.

2 Übersicht

PRO D01 ist ein professionelles Einkanal-Multifunktions-Handmessgerät.

PRO D05.x ist ein professionelles Zweikanal- (PRO D05.2) oder Dreikanal-Multifunktions-Handmessgerät (PRO D05.3) mit Datenerfassungsfunktionen und einem über USB wiederaufladbaren Batteriesystem.

Die Messgeräte kommunizieren digital mit den Sensoren der DX-Serie, was lange Fühlerkabel ermöglicht. Darüber hinaus sind die DX Sensoren ohne Neuabgleich voll austauschbar. Die DX-Serie digitaler Sensoren besteht aus einer breiten Palette von Modellen für die Messung von Temperatur, Druck (absolut, relativ und differenziell), Luftfeuchtigkeit (relativ, absolut, Taupunkt und verschiedene berechnete Feuchtegrößen), photoradiometrischen Größen, Raumluftqualität (CO2- und VOC-Index) und Bodenfeuchte (volumetrischer Wassergehalt).

Für jede angezeigte Größe können Mindest-, Durchschnitts- und Höchstwerte ermittelt werden. Der Benutzer kann die statistischen Daten zurücksetzen, um eine neue statistische Berechnung zu starten.

Es können Alarmschwellen festgelegt werden, um den Benutzer zu warnen, wenn die eingestellten Werte überschritten werden.

Die Funktion HOLD ermöglicht das Einfrieren des Messwerts auf dem Display, während die Funktion REL die Anzeige des Messwerts gegenüber einem vom Benutzer festgelegten Wert ermöglicht.

Das Messgerät kann über den USB-C-Anschluss mit einem PC verbunden werden, um Daten im COM-Port-Modus zu erfassen. Die Logger Variante PRO D05.x kann im USB-Massenspeichermodus verwendet werden, um die im internen Speicher abgelegten Dateien anzuzeigen oder herunterzuladen oder um eine Verbindung mit der Anwendungssoftware ProXware herzustellen.

Für den Dauerbetrieb können alle Modelle auch über den USB-C-Anschluss mit einem 5 Vdc-Standardnetzteil oder einer geeigneten Powerbank betrieben werden.

Die konfigurierbare automatische Abschaltfunktion und die LCD-Hintergrundbeleuchtung ermöglichen weitere Energiesparoptionen.

2.1 Umfang der Lieferung

PRO D01 wird geliefert mit:

• Schnellstart-Anleitung
• Blatt mit Master-PIN
  • 4 Alkalibatterien Größe AA

PRO D05.x wird geliefert mit:

• Schnellstart-Anleitung
• Blatt mit Master-PIN
  • 4 wiederaufladbare NiMH-Batterien Größe AA
• USB-Kabel

Die ProXware-Anwendungssoftware kann von der Senseca-Website senseca.com heruntergeladen werden.

3 Beschreibung

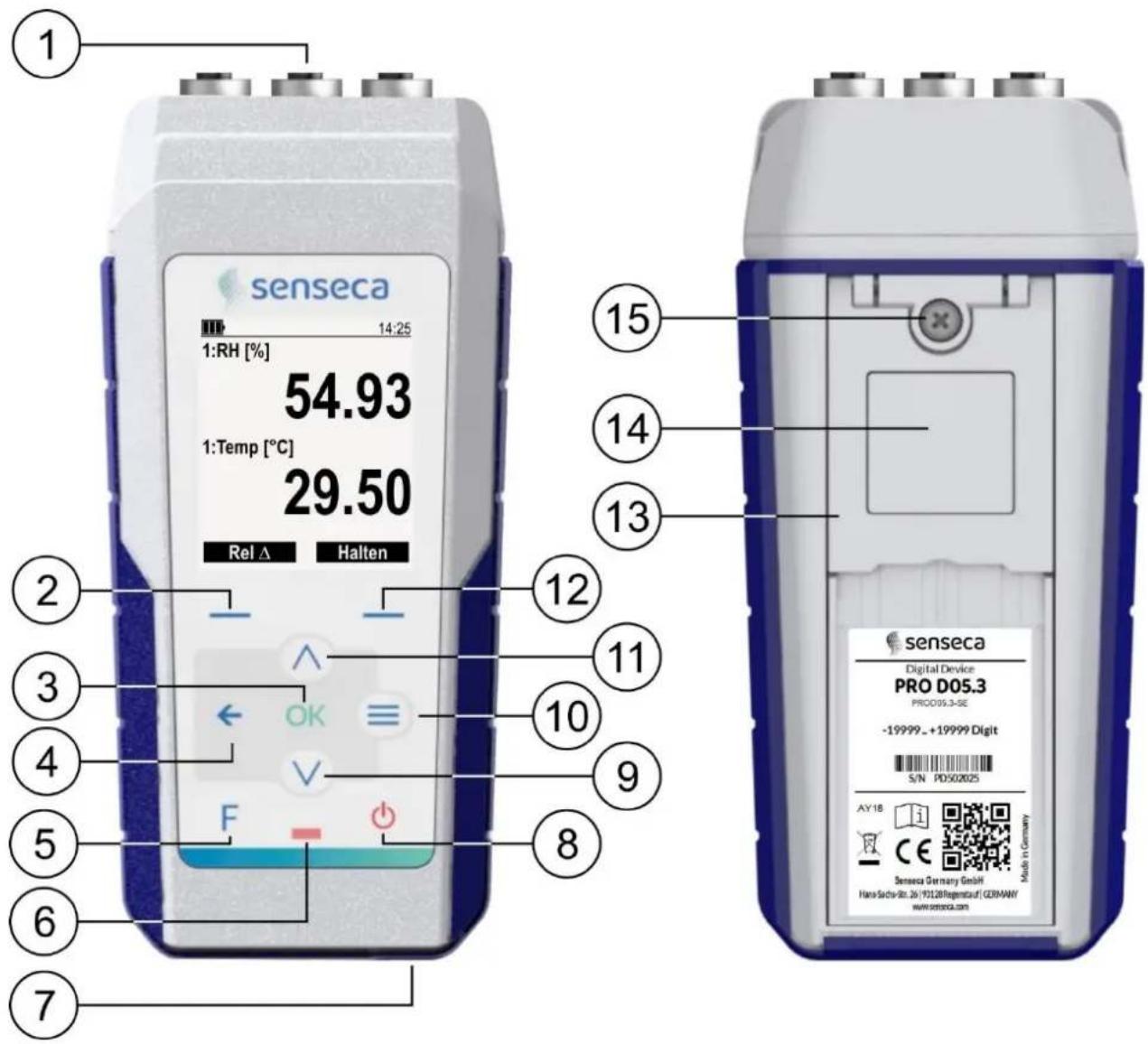

1. Eingänge mit M12 Buchse.
2. Linke Funktionstaste: Führt den unten links auf dem Display angezeigten Befehl aus.
3. OK-Taste: Bestätigt die Auswahl.
4. ← Taste: In der Messwertanzeige werden die verschiedenen verfügbaren Visualisierungsmodi durchlaufen; im Menü geht man eine Ebene höher und bricht alle nicht bestätigten Änderungen ab.
5. Taste F: Lieblingsfunktionen (Menü Schnellzugriff).
6. Status-LED.
7. USB-C-Anschluss für die Verbindung mit dem PC oder der externen Stromversorgung.
8. ON/OFF-Taste: schaltet das Gerät ein/aus.
9. Pfeiltaste ab: blättert in einer Liste nach unten oder verringert Parameterwert.

10. Taste MENU: ruft das Konfigurationsmenü auf.

11. Pfeiltaste auf: blättert in einer Liste nach oben oder erhöht den Wert eines Parameters.

12. Rechte Funktionstaste: Führt den unten rechts auf dem Display angezeigten Befehl aus.
13. Klappbarer Ständer: Ziehen Sie, um den Ständer zu öffnen.
14. Magnet, zur Befestigung an Metalloberflächen.
15. Befestigungsschraube des Batteriefachs.

DISPLAY

Symbole in der Statusleiste:

Ladezustand der Batterie

Externe Stromversorgung ange- schlossen

Externe Stromversorgung angeschlossen und fehlende oder falsche Batterien

Ick Geschützter Modus aktiv

hld Haltefunktion aktiv

rec Aufzeichnung läuft

al. Messung bei Alarm

USB USB-Anschluss an den PC ange- schlossen

14:25 Aktuelle Uhrzeit

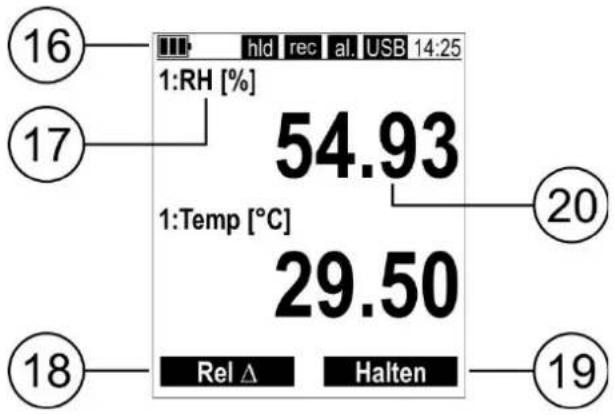

1. Statusleiste.
2. Gemessener Parameter und Maßeinheit.
3. Funktion, die der linken Funktionstaste entspricht.
4. Funktion, die der rechten Funktionstaste entspricht.
5. Gemessener Wert.

4 Inbetriebnahme

Stromversorgung

Das Gerät wird durch 4 A-Rundzellen versorgt:

• Alkaline bei PRO D01
• wiederaufladbare NiMH bei PRO D05.x

Standard-Auslieferungszustand ist mit eingelegten Batterien.

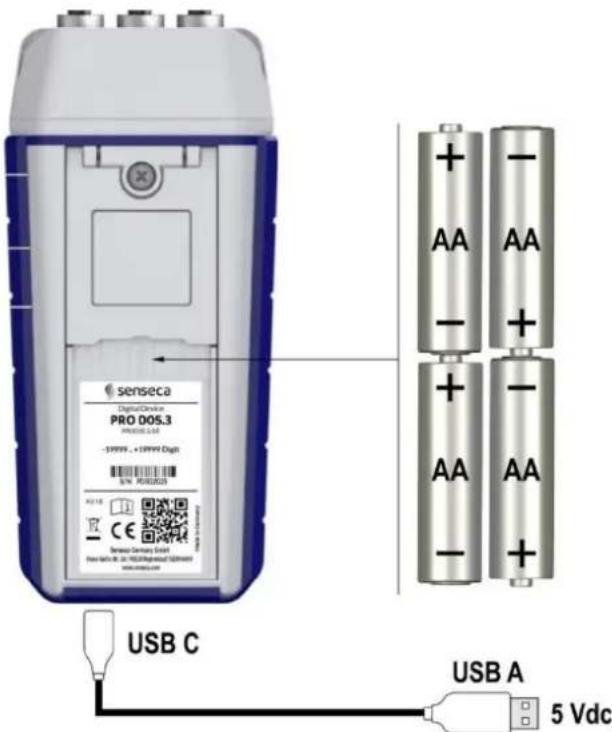

Wenn Batterien nicht eingelegt sind oder getauscht werden sollen, lösen Sie die Befestigungsschraube des Batteriefachdeckels, nehmen Sie den Deckel ab und legen Sie die Batterien wie unten gezeigt ein.

Das Gerät kann auch über den USB-C-Anschluss mit einem 5 Vdc-Standardnetzteil oder einer Powerbank betrieben werden. Wenn eine Powerbank verwendet wird, stellen Sie sicher, dass sie eine angemessene Kapazität hat und nicht über eine automatische Abschaltfunktion verfügt, wenn die Stromaufnahme sehr gering ist (geeignete Powerbanks sind zum Beispiel die der Varta Power Bank Energy-Serie).

Fühleranschluss

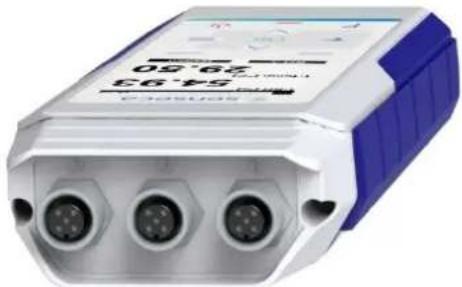

Schließen Sie die Fühler an die Eingänge an der Oberseite des Geräts an, indem Sie das Gehäuse des M12-Steckers des Fühlers mit dem M12-Stecker des Geräts verschrauben. Bei Mehrkanalmodellen ist die Eingangsnummer neben dem Stecker angegeben.

Um das Gerät einzuschalten, drücken Sie die Taste ON/OFF. Nach ein paar Sekunden zeigt das Gerät den Messwert an.

Hinweis: Wenn das Gerät zum ersten Mal eingeschaltet wird, erscheint automatisch das Menü mit einigen Werkseinstellungen (Sprache, Datum/Uhrzeit usw.); drücken Sie wiederholt OK, um die vorgeschlagenen Einstellungen zu übernehmen oder sie wie im Kapitel Konfiguration [▶ S.13] angegeben zu ändern

Jeder Messwert wird durch die Nummer des Eingangs, an dem der Fühler angeschlossen ist (nur bei Mehrkanalmodellen), den Parametertyp und die Maßeinheit gekennzeichnet.

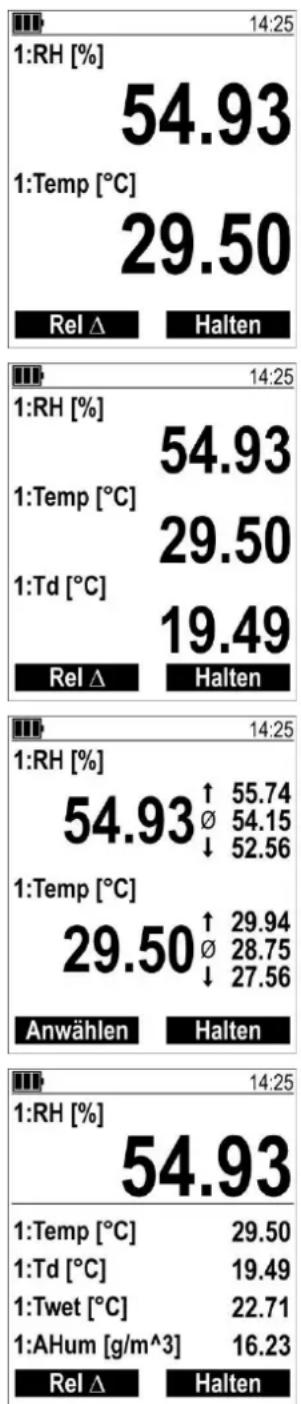

Verwenden Sie die Pfeiltasten auf/ab, um durch die gemessenen Parameter zu blättern. Durch wiederholtes Drücken der Taste ← können die Messungen in verschiedenen Formaten angezeigt werden:

Die Parameter werden im Großformat angezeigt.

Die Parameter werden im Mittelformat angezeigt.

Parameteranzeige im Mittelformat mit Angabe von Höchst- (↑), Durchschnitts- (∅) und Mindestwerten (↓).

Ein Parameter wird im Großformat und die übrigen im Kleinformat angezeigt.

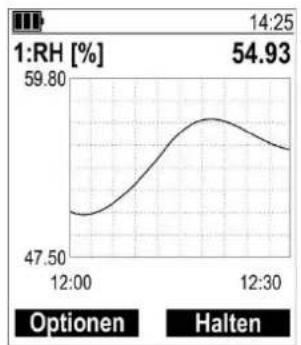

Ein Parameter wird numerisch und grafisch angezeigt.

Es können bis zu 3 Parameter grafisch dargestellt werden, die im Menü Diagramm → Kanalauswahl ausgewählt werden können. Die linke Funktionstaste „Optionen“ ist eine Abkürzung zum Menü „Diagramm“.

Für jeden der gewählten Parameter wird eine Grafik angezeigt. Verwenden Sie die Pfeiltasten auf/ab, um durch die verschiedenen Diagramme zu blättern

Zum Aktivieren/Deaktivieren der Anzeige eines Parameters, zum Ändern der Maßeinheiten oder der Reihenfolge, in der die Parameter angezeigt werden, siehe das Kapitel Konfiguration [▶S.13].

5.1 Haltefunktion

Die Hold-Funktion, die durch Drücken der rechten Funktionstaste aktiviert/deaktiviert werden kann, friert den aktuellen Messwert auf dem Display ein.

Die Aktivierung der Funktion wird durch das Symbol hld in der Statusleiste des Displays hervorgehoben.

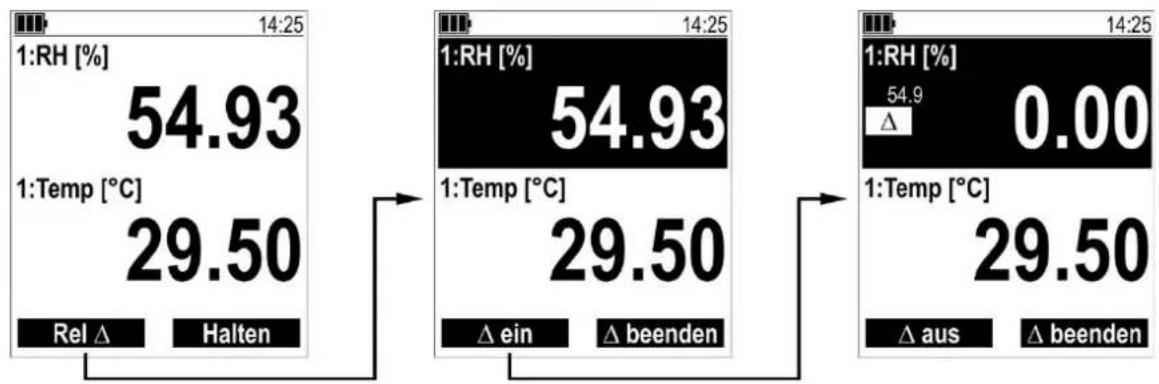

5.2 Rel-Funktion

Die Funktion Rel zeigt den relativen Messwert gegenüber einem Referenzwert an, der aus dem Messwert zum Zeitpunkt der Aktivierung der Funktion besteht.

Um die relative Messung zu aktivieren, drücken Sie die linke Funktionstaste (Rel Δ), die Messung ist negativ hinterlegt, dann drücken Sie die linke Funktionstaste (Δ ein). Das Symbol Δ und der Referenzwert erscheinen auf dem Display.

Um die relative Messung zu deaktivieren, drücken Sie erneut die linke Funktionstaste ( aus).

Durch Drücken der rechten Funktionstaste ( beenden) verlässt das Gerät den Modus zur Aktivierung/Deaktivierung der relativen Messung ( ein/aus).

Der Befehl Rel Δ ist nicht verfügbar:

• auf dem Bildschirm mit den statistischen Werten;
• auf dem Bildschirm mit dem Diagramm;
• während der Protokollierung.

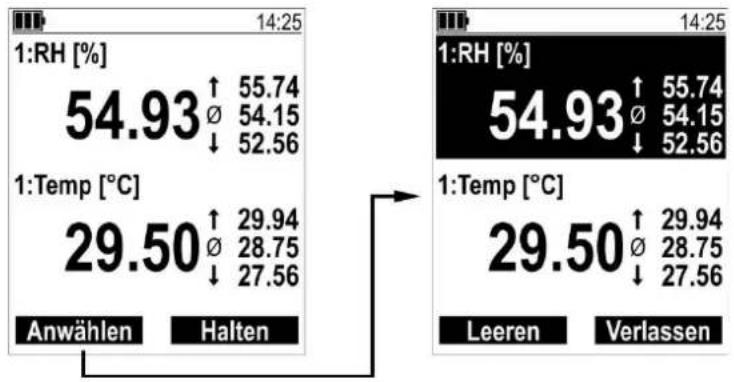

5.3 Zurücksetzen der statistischen Werte

Um die statistischen Werte zurückzusetzen, drücken Sie die linke Funktionstaste (Anwählen) im Messbildschirm mit den Maximal-/Mittel-/Minimalwerten, die Messung ist negativ hervorgehoben, dann drücken Sie die linke Funktionstaste (Leeren).

Um den Modus zum Zurücksetzen der statistischen Werte zu verlassen, drücken Sie die rechte Funktionstaste (Verlassen).

6 Konfiguration

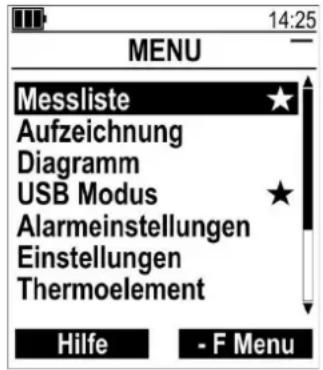

Drücken Sie die Taste MENU, um das Konfigurationsmenü aufzurufen.

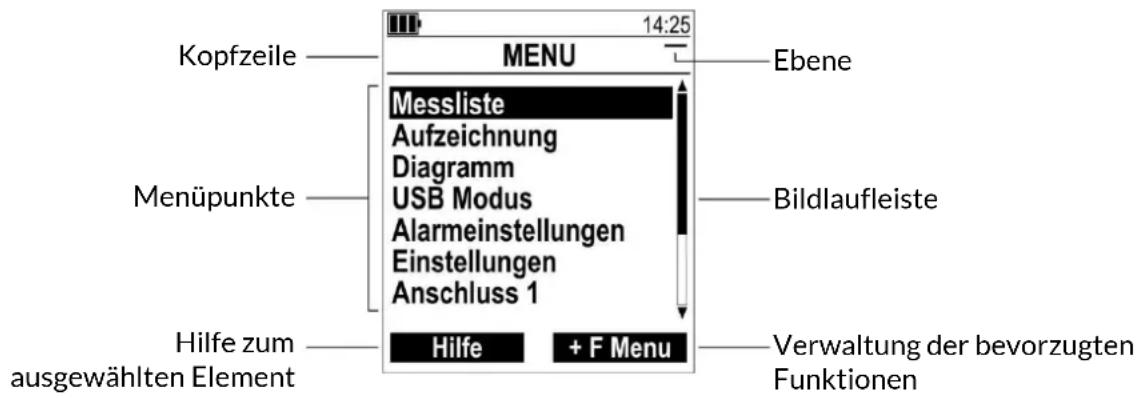

Das Menü ist in Ebenen gegliedert. Die aktuelle Ebene wird durch die Anzahl der sich überlappenden Balken in der Kopfzeile des Menüs angezeigt:

Verwenden Sie die Pfeiltasten auf/ab, um eine Option auszuwählen, und drücken Sie zur Bestätigung OK.

Das Vorhandensein der Bildlaufleiste zeigt an, dass über die angezeigten Elemente hinaus noch weitere verfügbar sind.

Die linke Funktionstaste (Hilfe) liefert eine Beschreibung des ausgewählten Elements. Wenn Sie die Hilfefunktion aufgerufen haben, drücken Sie erneut die linke Funktionstaste (Hilfe aus), um die Funktion zu verlassen.

Die rechte Funktionstaste (+ F Menu oder – F Menu) fügt das ausgewählte Element zur Liste der Favoritenfunktionen hinzu oder löscht es daraus.

Achtung!

Es ist nicht möglich, auf das Menü zuzugreifen, wenn das Gerät protokolliert.

6.1 Struktur des Menüs

Die Struktur des Menüs ist unten abgebildet; jedem Element ist die Ebene vorangestellt, entsprechend der auf dem Display angezeigten Balkensymbolik.

MENU	DESCRIPTION
- Messliste- Aufzeichnung= Starte Aufzeichnung= Intervall= Modus= Einzelaufzeichnung- Diagramm= Kanalauswahl= Diagrammintervall	Auswahl der anzuzeigenden und zu protokollierenden MengenNur PRO D05.xBeginn der automatischen AufzeichnungEinstellung des Aufzeichnungsintervalls: 1/2/5/10/15/30 s, 1/2/5/10/15/30 min, 1 hEinstellung des EinzelaufzeichnungsmodusManuelle Aufzeichnung der aktuellen Messungen (Einzelprobe)Einstellung der grafischen MesswertanzeigeAuswahl der grafisch darzustellenden Parameter (wählbar aus den im Menü "Maßnahmenliste" aktivierten Parametern)Messintervall der Karte: 1/2/5/10/15/30 s, 1/2/5/10 min
- USB-Modus	Nur im PRO D05.x konfigurierbar zwischen COM-Anschluss (für die Aufzeichnung und serielle Kommunikation) oder Massenspeicher (für die Anzeige von Aufzeichnungsdateien vom PC aus). Im PRO D01 ist der Modus immer COM-Anschluss.
- Alarmeinstellungen	Art der Alarmsignalisierung: Aus, Akustisch (Summer) und/oder Optisch (blinkende Hintergrundbeleuchtung und rot blinkende Status-LED)
- Einstellungen
= Geräteinfo	Anzeige von Geräteinformationen (Modell, S/N, FW-Revision, ...)
= Beleuchtung	Konfiguration der Hintergrundbeleuchtung
≡ BL-Aktivierung	Dauer der Beleuchtung: Aus, 5 s, 30 s, 1 min, immer Ein
≡ BL-Intensität	Intensität der Hintergrundbeleuchtung: Niedrig, Mittel, Hoch
= Autoabschaltung	Einstellung der Abschaltautomatik: Aus, 30 min, 1/2/4/6/12 h

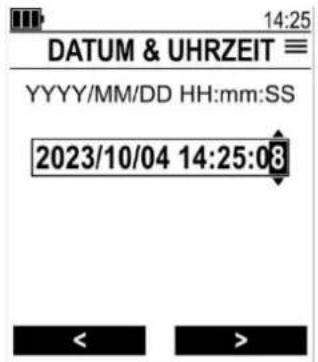

= Datum & Uhrzeit	Einstellung von Datum und Uhrzeit (jjjj-mm-tt hh:mm:ss)
= Zeitzone	Einstellung der Zeitzone UTC oder CET
= Sprache	Auswahl der Menüsprache
= PIN Konfiguration	Konfiguration des geschützten Modus
≡ PIN aktivieren	Geschützter Modus aktivieren/deaktivieren
≡ PIN setzen	Einstellung des Zugangscodes
= Dark Mode	Schwarzer Hintergrund aktivieren/deaktivieren
= Werkseinstellung	Zurücksetzen auf Werkseinstellungen
- Anschluss x	Eingang Nr. “x” Einstellungen zur Messung.
= Sensorinfo	Informationen zum verbundenen Fühler
= Messeinheiten	Einstellung der Maßeinheit
	Die Verfügbarkeit hängt vom angeschlossenen Fühler ab
= Alarmeinstellungen	Einstellung der Alarmschwellen
≡ Alarmierung	Auswahl des Kanals, der mit dem Alarm verknüpft werden soll
≡ Min. Alarm (*)	Untere Alarmschwelle (Alarm bei Messung < Schwelle)
≡ Max. Alarm (*)	Obere Alarmschwelle (Alarm bei Messwert > Schwelle)
≡ Hysterese (*)	Schwellenwerte Hysterese
= Korrektur	Einstellung der Messung. Diese Option ist nur verfügbar, wenn der Fühler eine Benutzerabgleich zulässt, und die in diesem Untermenü verfügbaren tionen hängen von der Art des angeschlossenen Sensors ab [ S.23].
= Kalibrierungstyp	Auswahl der Werks- oder Benutzerabgleich
	Nur verfügbar, wenn der Fühler eine Benutzerabgleich zulässt.
= Messrate	Nur DX 210/240-Sensoren. Auswahl zwischen Niedrig oder Hoch Rate.

(*)Das Element wird nicht angezeigt, wenn "Alarmierung" auf "Aus" eingestellt ist; um das Element anzuzeigen, wählen Sie zunächst eine Messung/einen Kanal aus, mit dem der Alarm verknüpft werden soll.
Um innerhalb des Menüs eine Ebene nach oben zu gehen, drücken Sie die Taste ← . Mit der Taste MENU können Sie das Menü direkt verlassen und von jeder Ebene aus in den Messmodus zurückkehren (außer von den Bildschirmen zur Parametereinstellung, die Sie nur mit ← verlassen können).

6.2 Konfigurieren eines Parameters

Die Konfiguration eines Parameters kann die Auswahl einer der vorgeschlagenen Optionen oder die Festlegung eines numerischen Wertes erfordern.

Konfigurieren eines Parameters durch Auswahl einer der vorgeschlagenen Optionen:

Die aktuelle Einstellung ist durch ein Häkchen gekennzeichnet. Um sie zu ändern, wählen Sie eine Option mit den Pfeiltasten auf/ab und drücken Sie zur Bestätigung OK.

Durch Drücken der Taste ← können Sie die noch nicht bestätigten Änderungen rückgängig machen.

Konfigurieren eines Parameters durch Einstellen eines numerischen Wertes:

Wählen Sie die verschiedenen Stellen mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten auf/ab. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Durch Drücken der Taste ← können Sie die noch nicht bestätigten Änderungen rückgängig machen.

6.3 Auswählen und Sortieren der anzuzeigenden Einheiten

Im Messliste-Menu können Sie wählen, welche Einheiten in welcher Reihenfolge angezeigt werden sollen.

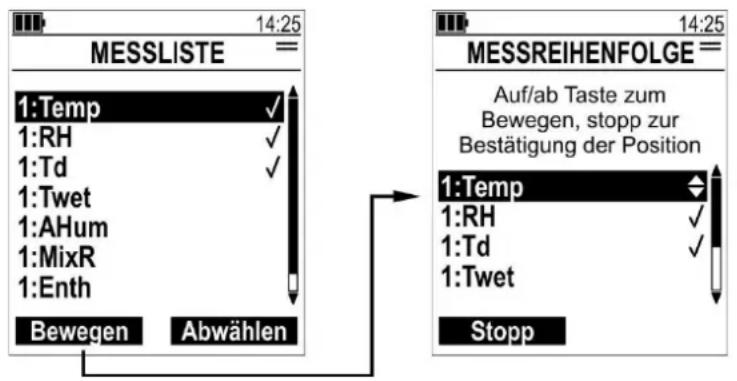

Aktivierte Einheiten sind durch ein Häkchen gekennzeichnet. Um eine Einheit zu aktivieren oder zu deaktivieren, wählen Sie sie mit den Pfeiltasten auf/ab aus und drücken dann die rechte Funktionstaste (Auswählen oder Abwählen, je nachdem, ob die Einheit aktiviert oder deaktiviert ist).

Die Einheiten werden in den Messbildschirmen in der Reihenfolge angezeigt, in der sie in diesem Menü erscheinen. Um die Position einer Einheit zu ändern, wählen Sie sie mit den Pfeiltasten auf/ab aus, drücken Sie die linke Funktionstaste (Bewegen), verschieben Sie die Einheit mit den Pfeiltasten auf/ab und drücken Sie die linke Funktionstaste (Stopp).

Nachfolgend finden Sie die Symbole, die für die Feuchtemessgrößen verwendet werden (die tatsächliche Verfügbarkeit einer Messgröße hängt vom angeschlossenen Fühler ab):

RH Relative Luftfeuchtigkeit

Td Taupunkt

Twet Feuchtkugeltemperatur

AHum Absolute Luftfeuchtigkeit

MixR Mischungsverhältnis

Enth Spezifische Enthalpie

PVP Partieller Dampfdruck

SHum Spezifische Luftfeuchtigkeit

Tf Frostpunkttemperatur

SVPW Sättigungsdampfdruck über Wasser

SVPI Sättigungsdampfdruck über Eis

6.4 Favoritenfunktionen (Menü Schnellzugriff)

Häufig verwendete Menüpunkte können in eine Liste von Favoritenfunktionen aufgenommen werden, so dass sie leicht zugänglich sind, ohne dass man durch die Menüstruktur navigieren muss.

Um einen Menüpunkt in die Liste der Favoritenfunktionen aufzunehmen, wählen Sie ihn im Menü aus und drücken Sie die rechte Funktionstaste (+ F Menu). Die zur Liste der Favoritenfunktionen hinzugefügten Elemente sind mit dem Symbol ★gekennzeichnet.

Die Favoritenfunktionen können von den Messbildschirmen aus durch Drücken der Taste F aufgerufen werden. Um eine Favoritenfunktion auszuführen, wählen Sie sie mit den Pfeiltasten nach unten/oben aus und drücken dann zur Bestätigung OK.

Die Liste der Favoritenfunktionen kann durch Drücken der rechten Funktionstaste bearbeitet werden (Bearbeiten).

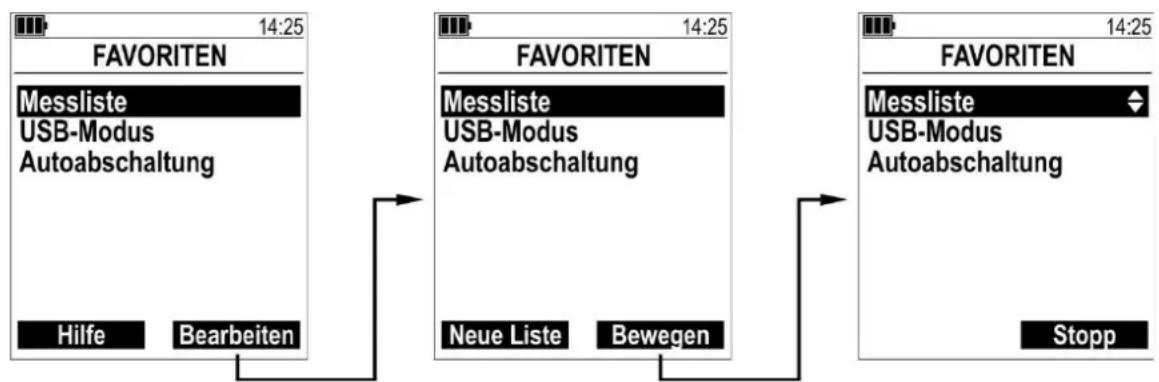


Die linke Funktionstaste (Neue Liste) löscht die gesamte Liste.

Um die Position einer Funktion zu ändern, wählen Sie sie mit den Pfeiltasten nach unten/oben aus, drücken die rechte Funktionstaste (Bewegen), verschieben die Menge mit den Pfeiltasten nach unten/oben und drücken die rechte Funktionstaste (Stopp).

Drücken Sie die Taste ←, um den Bearbeitungsmodus der Funktionsliste zu verlassen.

Um einen einzelnen Menüpunkt aus der Liste der Favoritenfunktionen zu löschen, wählen Sie ihn im Menü aus und drücken Sie die rechte Funktionstaste (- F Menu): Das Symbol ve★ schwindet.

Achtung!

Aus Sicherheitsgründen ist es nicht möglich, die Menüpunkte „PIN aktivieren“, „PIN setzen“ und „Werkseinstellung“ in die Liste der Favoritenfunktionen aufzunehmen.

6.5 Geschützter Modus

Die Konfiguration des Geräts kann mit einem numerischen Code (PIN) geschützt werden, der für den Zugriff auf das Menü oder das Senden serieller Befehle erforderlich ist.

In der Standardeinstellung ist der geschützte Modus deaktiviert. Um den geschützten Modus zu aktivieren, wählen Sie Einstellungen → PIN Konfiguration → PIN aktivieren → Ja und drücken Sie OK. Sie werden zur Eingabe der PIN aufgefordert, die standardmäßig 0 lautet. Stellen Sie die PIN ein, falls sie von der Standardeinstellung abweicht, indem Sie die Pfeiltasten auf/ab und die Funktionstasten (<>) verwenden, und drücken Sie dann auf OK; das Gerät kehrt zum Einstellungs-bildschirm mit aktiviertem geschütztem Modus zurück.

Die Aktivierung des geschützten Modus wird durch das Symbol Ick in der Statusleiste des Displays hervorgehoben.

Beim Verlassen des Menüs nach Aktivierung des geschützten Modus ist der Modus sofort aktiv. Wird das Menü betreten, wenn der Modus bereits aktiv ist (also die Eingabe der Zugangs-PIN), wird beim Verlassen des Menüs die PIN-Abfrage zum erneuten Eintritt in das Menü 2 Minuten nach dem letzten Tastendruck reaktiviert (in der Zwischenzeit ist ein erneuter Eintritt in das Menü ohne Eingabe der PIN möglich), es sei denn, die 2 Minuten ohne Tastendruck sind innerhalb des Menüs bereits verstrichen; in diesem Fall wird die PIN-Abfrage zum erneuten Eintritt in das Menü sofort beim Verlassen des Menüs reaktiviert.

Im geschützten Modus wird der Zugriff auf das Menü durch Eingabe der PIN nicht automatisch für die serielle Kommunikation freigeschaltet, und das Senden der PIN über den entsprechenden seriellen Befehl [ S.31] schaltet den Menüzugriff nicht automatisch frei.

Achtung!

Menüpunkte, die zur Liste der Favoritenfunktionen hinzugefügt wurden, sind nicht geschützt, wenn sie über die F-Taste aufgerufen werden.

Änderung der PIN:

Der Code kann von 0 bis 9999 eingestellt werden (Standard = 0).

Um die PIN zu ändern, wählen Sie Einstellungen → PIN Konfiguration → PIN setzen, stellen Sie die PIN mit den Pfeiltasten auf/ab und den Funktionstasten (< >) ein, drücken Sie dann OK, es erscheint eine Meldung, die Sie daran erinnert, den geschützten Modus zu aktivieren, drücken Sie Hilfe aus, um den Bildschirm zu schließen.

Achtung!

Durch die Änderung der PIN wird der geschützte Modus automatisch deaktiviert, falls er aktiv ist. Nach einer Änderung der PIN muss der geschützte Modus wieder aktiviert werden.

Achtung!

In der Verpackung des Geräts befindet sich ein Blatt mit einer für jedes Gerät unterschiedlichen Master-PIN, die den Zugriff auf die geschützten Funktionen ermöglicht, falls der Benutzer die PIN nach der Änderung vergisst. Wenn Sie Ihr Master-PIN-Blatt verlieren, können Sie eine Kopie anfordern, indem Sie die Seriennummer Ihres Geräts angeben.

7 Grundlagen der Messung

Der angeschlossene digitale Fühler wird vom Gerät automatisch erkannt. Der Fühler ist werksabgeglichen und die Abgleichdaten sind im Fühler gespeichert, der den gemessenen und abgeglichenen Wert direkt an das Gerät sendet.

7.1 Temperaturmessung

Der Sensor befindet sich in der Spitze des Fühlers.

Eintauch- oder Einstichmessung: den Fühlerstab mindestens 60 mm eintauchen; bei Messungen in Flüssigkeiten die Flüssigkeit möglichst umrühren.

Achtung!

Die Messung kann ungenau sein, wenn der Fühlerstab nicht ausreichend eingetaucht ist, da der Metallstab Wärme verliert.

Messung in Luft/Gasen: Tauchen Sie den Schaft so weit wie möglich in die zu messende Flüssigkeit/in das Gas ein. Die Ansprechzeit ist kürzer, wenn eine Strömung vorhanden ist; wenn keine Strömung vorhanden ist, können Sie die Messung beschleunigen, indem Sie den Fühler bewegen.

Achtung!

Der Fühler muss trocken sein, da sonst eine niedrigere Temperatur als die tatsächliche Temperatur erfasst wird.

Messung von Feststoffen durch Berührung: Die Messfläche muss eben und glatt sein; der Fühler muss senkrecht zur Messebene stehen. Es müssen Fühler mit einer speziell für Kontaktmessungen ausgelegten Spitze verwendet werden. Die Umgebungstemperatur und die Wärmeableitung des Metallschafts des Fühlers können die Genauigkeit der Messung beeinflussen.

Achtung!

Für eine genauere und schnellere Kontaktmessung legen Sie Wärmeleitpaste zwischen die Messoberfläche und die Fühlerspitze. Die Messung auf nichtmetallischen Oberflächen dauert wegen der schlechten Wärmeleitfähigkeit länger.

7.2 Luftfeuchtemessung

Platzieren Sie den Fühler in der Messumgebung und warten Sie für eine genauere Messung, bis das Fühlergehäuse ein thermisches Gleichgewicht mit der Umgebung erreicht hat.

Halten Sie den Fühler von Wärme- oder Kältequellen, Wänden, Zugluft usw. fern, um Temperaturschwankungen zu vermeiden, die zu Kondensation führen und das Erreichen der Messstabilität verlangsamen können.

Im Falle eines Temperatursprungs schwenken sie den Fühler, so dass er einem leichten Luftstrom ausgesetzt ist, um das Erreichen des thermischen Gleichgewichts zu beschleunigen.

Das empfindliche Ende des Fühlers ist durch einen Filter geschützt, der regelmäßig gereinigt werden muss. Für beste Messergebnisse verwenden Sie einen Fühler mit einem für Ihre Anwendung geeigneten Filtertyp.

Achtung!

Setzen Sie den Fühler nicht direktem Sonnenlicht aus, verwenden Sie eine geeignete Abschirmung, wenn Sie den Fühler im Freien verwenden.

7.3 Druckmessung

Je nach angeschlossenem Sensor misst das Gerät Absolut-, Relativ- oder Differenzdruck.

Bevor Sie Relativ- oder Differenzdrücke messen, überprüfen Sie, ob ein Nullabgleich der Druckmessung erforderlich ist, indem Sie die Fühlereingänge offenlassen.

Achtung!

Verwenden Sie Schläuche mit einem Durchmesser, der mit den Druckanschlüssen kompatibel ist. Der Innendurchmesser des Schlauchs sollte nicht zu groß sein, um Druckverluste zu vermeiden, und nicht zu klein, um zu vermeiden, dass die Anschlüsse beim Einführen des Schlauchs mechanisch gequetscht werden.

Vorsicht!

• Der angegebene maximale Überdruck darf nicht überschritten werden, da der Sensor sonst beschädigt werden kann.
• Der Sensor ist für die Messung in Luft und nicht aggressiven trockenen Gasen geeignet: nicht für die Messung in korrosiven Gasen verwenden.
• Vermeiden Sie die Durchführung von Messungen in der Nähe von Hochfrequenzquellen, Mikrowellen oder starken Magnetfeldern.
• Schließen Sie die Schläuche an das Gerät an, ohne die Druckanschlüsse zu quetschen oder zu verbiegen.

7.4 CO _2 Messung

Während der Messung sollte man sich nicht zu nahe am Fühler aufhalten, um eine Verfälschung der CO₂-Werte zu vermeiden.

Flüchtige organische Verbindungen sind umweltschädliche Chemikalien, die bei Umgebungstemperatur und -druck leicht verdampfen. Eine übermäßige Konzentration dieser Stoffe in Innenräumen führt zu einer Verschlechterung der Luftqualität und damit zu Unbehagen oder Veränderungen des Gesundheitszustands der Bewohner.

Die vom Gerät gelieferte VOC-Indexmessung ist keine absolute Konzentrationsmessung, sondern eine:

• relative Messung (im Vergleich zur durchschnittlichen Situation in der Umgebung);
• qualitative Messung (Index von besser oder schlechter als die durchschnittliche Situation).

Der Sensor muss sich also an die zu überwachende Umgebung "anpassen", damit der durchschnittliche Verschmutzungszustand (Hintergrundwert) der Umgebung ermittelt werden kann. Dazu ist es notwendig, das Gerät mindestens 12 Stunden lang in der zu überwachen den Umgebung arbeiten zu lassen.

Nach der Zeit der Anpassung an die Umgebung wird der Zustand der VOC-Belastung als Indexvariable von 1 bis 500 (dimensionslos) ausgedrückt. Der Wert 100 entspricht dem Hintergrundwert der Umgebung. Werte unter 100 zeigen an, dass sich die VOC-Belastung verbessert; Werte über 100 zeigen an, dass sich die VOC-Belastung im Vergleich zum ermittelten Hintergrundwert verschlechtert.

VOC Index	Luftqualität
VOC Index < 50	Viel besser als der Mittelwert
50 < VOC Index < 100	Etwas besser als der Mittelwert
100 < VOC Index < 150	Etwas schlechter als der Mittelwert
150 < VOC Index < 200	Deutlich schlechter als der Mittelwert
200 < VOC Index < 300	Erheblich schlechter als der Mittelwert
300 < VOC Index < 500	Sehr schlecht im Vergleich zu Mittelwert

Der VOC-Indexwert ist ein Durchschnittswert, der sich auf die letzten 24 Stunden der Überwachung bezieht.

Da es sich nicht um eine absolute Angabe handelt, eignet sich die VOC-Messung nicht für den Vergleich verschiedener Umgebungen, da Umgebungen mit einem sehr unterschiedlichen Verschmutzungsgrad ähnliche Werte des VOC-Index ergeben können, da der Index auf dem Hintergrundwert der Umgebung basiert.

7.6 Messung der Bodenfeuchte (volumetrischer Wassergehalt) und der Temperatur

Führen Sie den Fühler vollständig in den Boden ein, so dass der gesamte Griff vom Boden bedeckt ist. Im Fühler ist ein Temperatursensor integriert, der sich im Inneren des Griffs befindet; daher hilfreich, dass der Griff in den Boden eingetaucht ist, damit die Temperatur möglichst genau gemessen werden kann.

Nach dem Einführen des Fühlers füllen Sie die leeren Räume zwischen dem Boden und dem Fühler mit etwas aus Erde hergestelltem Pulver auf. Um genaue Messungen zu erhalten, sollte das Erdreich mit den Elektroden und dem Fühlergriff in Kontakt sein.

Der Fühler kann in jede beliebige Richtung ausgerichtet werden, es ist jedoch ratsam, sie senkrecht in den Boden zu stecken, um den Wasserfluss nach unten nicht zu behindern und den Einfluss des Fühlers auf das Bodenverhalten zu minimieren.

Achtung!

- Wenden Sie beim Einführen des Fühlers keine übermäßige Kraft an, um irreparable Schäden an den Elektroden zu vermeiden. Bohren Sie mit Hilfe eines Zubehörs ein Loch in den Boden, das tief genug ist, um den Fühler aufzunehmen.

- Weisen Sie bei Bodenpflegearbeiten (z. B. Rasenmähen, Pflügen, mechanisierte Ernte usw.) auf die Anwesenheit des Fühlers hin.

- Um den Fühler aus dem Boden zu entfernen, fassen Sie sie am Griff und ziehen Sie sie nach oben. Ziehen Sie den Fühler beim Herausziehen senkrecht heraus und vermeiden Sie dabei eine Neigung, die die Elektroden beschädigen könnte. Entfernen Sie den Fühler nicht durch Ziehen am Kabel.

7.7 Allgemeine Warnhinweise zur Verwendung von Fühlern

Bei Temperatur- oder anderen Messungen, die automatisch temperaturkompensiert werden, warten Sie das thermische Gleichgewicht zwischen dem empfindlichen Teil des Fühlers und dem zu messenden Bereich ab, bevor Sie die Messung durchführen.

Reinigen Sie den Fühler nach dem Gebrauch gründlich.

Gefahr!

Wenn der Fühler einen Metall-Schaft oder andere Metallteile hat, achten Sie darauf, dass er nicht mit stromführenden Teilen in Berührung kommt.

Vorsicht!

• Setzen Sie den Fühler keinen korrosiven Gasen oder Flüssigkeiten aus!
• Setzen Sie den Fühler keinen Temperaturen aus, die die angegebene Betriebsgrenze überschreiten, da er dadurch beschädigt werden kann.
• Vermeiden Sie die Durchführung von Messungen in der Nähe von Hochfrequenzquellen, Mikrowellen oder starken Magnetfeldern.
• Schließen Sie den Fühler an, ohne die Anschlüsse oder Kontakte zu verbiegen!
• Der Fühler darf nicht verformt oder fallen gelassen werden!
• Ein Verbiegen des Fühlerrohres ist nur bei Mantelelement Fühlern erlaubt.

7.8 Warnung zur Isolierung des USB-Anschlusses

Der USB-Anschluss des Geräts ist nicht galvanisch isoliert, und sein Anschluss, entweder an den PC oder an eine externe Stromversorgung, die nicht von der Erde isoliert ist, kann die Messung beeinflussen, wenn ein Sensor verwendet wird, der mit dem Messmedium in Kontakt ist. Prüfen Sie unter solchen Bedingungen immer die Messung mit und ohne angeschlossenen USB-Anschluss: Wenn ein Unterschied im ermittelten Wert festgestellt wird, trennen Sie den USB-Anschluss oder verwenden Sie einen externen geeigneten USB-Isolator (z. B. DFRobot FIT0860), um zuverlässige Messungen zu erkennen.

8 Abgleich der Messung

Für einige Größen (Temperatur und rel. Luftfeuchtigkeit) ist es möglich, eine Korrektur auf die Messung anzuwenden oder den Fühler an einem oder mehreren Punkten abzugleichen.

Eine Korrektur/Abgleich ist nur möglich, wenn die Art des Benutzerabgleichs im Gerät eingestellt ist Anschluss x → Kalibrierungstyp → Benutzer.

Wenn der Typ Werkskalibrierung im Gerät eingestellt ist Anschluss x → Kalibrierungstyp → Werk, sind die Parameter in Anschluss x → Korrektur → Einheit Menü im Nur-Lesen-Modus sichtbar.

Im Falle einer fehlerhaften Korrektur/Abgleich ist es jederzeit möglich, die Benutzerabgleichparameter auf die Werkseinstellung zurückzusetzen, indem Sie Anschluss x → Korrektur → Einheit → Werkseinstellung → ja auswählen.

8.1 Temperatur

Wählen sie Anschluss x → Korrektur → Temperatur. Die Auswahl ist abhängig vom Typ des angeschlossenen Sensors.

• Es ist möglich, die Temperatur in 1, 2 oder 3 Punkten abzugleichen, oder die Pt100 Sensoren durch die Eingabe der Parameter R _0 (Widerstand bei 0 °C) und die Koeffizienten A, B und C der Callendar-Van Dusen Gleichung zu charakterisieren.
• R0: Parameter R₀ (Widerstand bei 0 °C) der Callendar-Van Dusen Gleichung.
  ○ A: Koeffizient A der Callendar-Van Dusen Gleichung.
  ○ B: Koeffizient B der Callendar-Van Dusen Gleichung.
  ○ C: Koeffizient C der Callendar-Van Dusen Gleichung.
  o Punkt 0 °C: erster Abgleichpunkt (-10...40 °C).
  ○ Punkt 100 °C: zweiter Abgleichpunkt (60...140 °C).
  ○ Punkt 400 °C: dritter Abgleichpunkt (200...500 °C).

Beim Abgleich des Fühlers an einem der verfügbaren Punkte werden die Werte R0, A, B und C der Callendar-Van Dusen-Gleichung automatisch aktualisiert.

- DX 330 Fühler

Es ist möglich, die Temperatur in 1 oder 2 Punkten abzugleichen oder einen Offset zur Messung hinzuzufügen. Verfügbare Optionen sind:

o Punkt 0 °C: erster Abgleichpunkt (-10...30 °C).
o Punkt 60 °C: zweiter Abgleichpunkt (30...105 °C).
- Offset: Korrektur der Messung durch Hinzufügen eines Offsets (-45...140 °C).

Abgleich an einem der verfügbaren Punkte:

Um den Fühler abzugleichen, tauchen Sie ihn in ein Referenzbad (wenn der Fühler eingetaucht werden kann) oder legen Sie ihn in eine Umgebung mit bekannter Temperatur (z. B. eine Klimakammer); wählen Sie dann den abzugleichenden Punkt im Menü.

Im oberen Teil des Displays wird die aktuelle Temperaturmessung angezeigt. Im mittleren Teil des Displays wird der genaue Sollwert eingestellt.

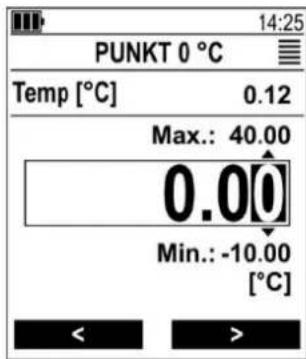

Wählen Sie die Stellen mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten auf/ab. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Mit der ← - Taste können sie die Eingabe abrechen, wenn Änderungen noch nicht bestätigt wurden.

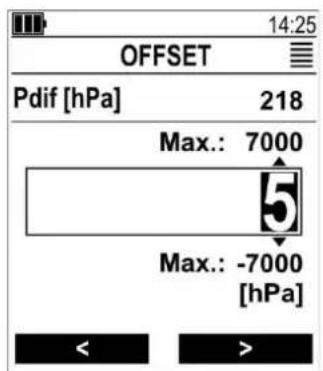

Offset des DX 330 Fühlers:

Die Korrektur der Temperatur mit der Option Offset im Fühler DX 330 ist dem Abgleich in einem Punkt absolut ähnlich: der aktuelle Messwert wird im oberen Teil des Displays angezeigt, und der richtige Messwert wird in der Mitte eingestellt.

8.2 Relative Luftfeuchtigkeit

Wählen Sie Anschluss x → Korrektur → Rel. Feuchte. Die verfügbaren Optionen hängen von der Art des angeschlossenen Fühlers ab.

Es ist möglich, die relative Luftfeuchtigkeit in mehreren Punkten abzugleichen (bis zu 5). Verfügbare Optionen:

○ Punkt 11 %: erster Abgleichpunkt (0...25%).

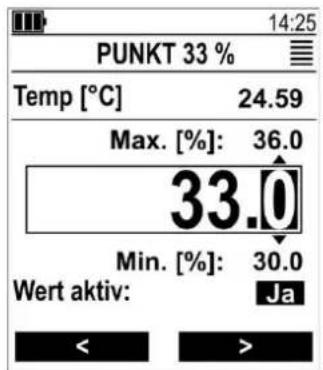

○ Punkt 33 %: zweiter Abgleichpunkt (30...36%).
○ Punkt 50 %: dritter Abgleichpunkt (38...70%).
○ Punkt 75 %: vierter Abgleichpunkt (72...78%).
○ Punkt 85 %: fünfter Abgleichpunkt (80...95%).

- DX 330 Fühler

Es ist möglich, die relative Luftfeuchtigkeit an einem oder 2 Punkten abzugleichen. Verfügbare Optionen

○ Punkt 33 %: zweiter Abgleichpunkt (20...50%).
○ Punkt 75 %: vierter zweiter Abgleichpunkt (50,1...90%).

Abgleich an einem der verfügbaren Punkte:

Um den Fühler abzugleichen, legen Sie ihn in eine Umgebung mit bekannter Temperatur (z. B. eine Klimakammer oder einen Behälter mit salzgesättigter Lösung); wählen Sie dann im Menü den abzugleichenden Punkt.

Im oberen Teil des Displays wird der aktuelle Temperaturmesswert angezeigt, was nützlich ist, wenn eine salzgesättigte Lösung, deren relativer Feuchtewert von der Temperatur abhängt, zum Abgleich verwendet wird. Im mittleren Teil des Displays wird der genaue Sollwert der relativen Feuchte eingestellt.

Wählen Sie die verschiedenen Ziffern mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten auf/ab. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Parameter „Wert aktiv“ gibt an, ob der Abgleichpunkt bei der Messung der relativen Luft-feuchtigkeit verwendet wird oder nicht. Die Einstellung „Wert aktiv“ wird durch Drücken der Taste F geändert. Der Parameter wird automatisch auf „Ja“ gesetzt, wenn eine Ziffer des Abgleichwertes geändert wird.

Durch Drücken der Taste ← können Sie die noch nicht bestätigten Änderungen rückgängig machen.

Achtung!

• Um einen genauen Abgleich zu erhalten, warten Sie, bis das Fühlergehäuse ein thermisches Gleichgewicht erreicht hat und die Messung stabil ist, bevor Sie einen Punkt abgleichen.
• Wenn eine gesättigte Salzlösung verwendet wird, prüfen Sie den Wert der Lösung bei der Abgleichtemperatur

8.3 Differenzdruck

Wählen sie Anschluss x → Korrektur → Diff pressure. Folgend Möglichkeiten bestehen:

o Punkt „-p“: Abgleich auf einen negativen Wert „-p“.
○ Punkt 0 hPa: Abgleich bei Nullwert.
o Punkt „+p“: Abgleich auf einen positiven Wert „+p“.
- Offset: Korrektur der Messung durch Hinzufügen eines Offsets.

Die Abgleichpunkte „±p“ und die einstellbaren Abgleichbereiche hängen vom Sensorbereich ab.

Abgleich an einem der verfügbaren Punkte:

Für die Nullkalibrierung lassen Sie die Eingänge offen. Für die Kalibrierung an „±p“-Punkten legen Sie den in den Menüpunkten angegebenen Druck auf die Eingänge. Wählen Sie dann den abzugleichenden Punkt im Menü aus.

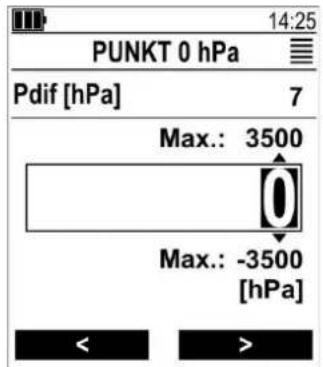

Im oberen Teil des Displays wird der aktuelle Differenzdruckmesswert angezeigt. In der Mitte des Displays wird der genaue Sollwert eingestellt.

Wählen Sie die verschiedenen Ziffern mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten auf/ab. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Mit der Taste ← können Sie die Messung verlassen und noch nicht bestätigte Änderungen rückgängig machen.

Offset:

Die Korrektur der Messung mit der Option Offset ist dem Abgleich an einem Punkt absolut ähnlich: Der aktuelle Messwert wird im oberen Teil des Displays angezeigt, und der Sollwert wird in der Mitte eingestellt.

8.4 Atmosphärischer Druck

Bei dem DX 330 Fühler kann ein Offset zur Messung des atmosphärischen Drucks hinzugefügt werden, indem man Anschluss x → Korrektur → Atm. Pressure → Offset wählt.

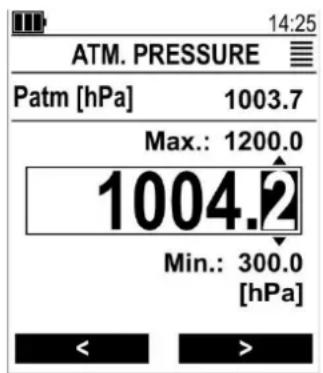

Im oberen Teil des Displays wird der aktuell gemessene atmosphärische Druck angezeigt. In der Mitte des Displays wird der genaue Abgleichwert eingestellt (0...1200 hPa).

Wählen Sie die verschiedenen Ziffern mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten auf/ab. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Durch Drücken der Taste ← können Sie die noch nicht bestätigten Änderungen rückgängig machen.

8.5 CO _2

Bei dem DX 330 Fühler ist es möglich, die CO _2 -Messung in 1 oder 2 Punkten abzugleichen oder einen Offset zur Messung hinzuzufügen.

Wählen sie Anschluss x → Korrektur → Carbon Dioxide. Folgend Möglichkeiten bestehen:

○ Punkt 400 ppm: Erster Abgleichpunkt (0...2000 ppm).
o Punkt 5000 ppm: Zweiter Abgleichpunkt (2001...10500 ppm).
○ Offset: Korrektur der Messung durch Hinzufügen eines Offsets (0...10500 ppm).

Abgleich an einem der verfügbaren Punkte:

Legen Sie den Fühler in eine Umgebung mit bekanntem CO _2 -Gehalt und warten Sie, bis sich die Messung stabilisiert hat; wählen Sie dann den abzugleichenden Punkt im Menü aus.

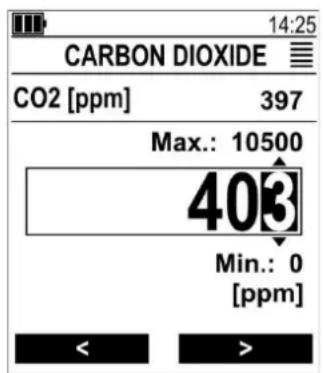

Im oberen Teil des Displays wird der aktuelle CO _2 -Messwert angezeigt. In der Mitte des Displays wird der genaue Sollwert eingestellt.

Wählen Sie die verschiedenen Ziffern mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten auf/ab. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Nach dem Drücken von OK führt das Gerät eine Prozedur zur Überprüfung der Stabilität der Messung durch: Warten Sie den Abschluss der Prozedur ab und vermeiden Sie es, zu nahe am Fühler zu stehen, um die Messung nicht zu verändern.

Mit der Taste ← können Sie die Messung verlassen und noch nicht bestätigte Änderungen rückgängig machen.

Offset:

Die Korrektur der Messung mit der Option Offset ist dem Abgleich an einem Punkt absolut ähnlich: Der aktuelle Messwert wird im oberen Teil des Displays angezeigt, und der Sollwert wird in der Mitte eingestellt.

9 Aufzeichnung (nur PRO D05.x)

Die Aufzeichnungs-Funktion speichert im Speicher des Geräts die ermittelten Messwerte mit Datum und Uhrzeit jedes Messkanals. Die Datenaufzeichnung kann automatisch, entsprechend dem eingestellten Intervall, oder einzeln (manuell) erfolgen.

Achtung!

• Um die Aufzeichnungs-Funktion zu nutzen, muss der Menüpunkt USB-Modus auf COM-Anschluss eingestellt sein.
• Die Aufzeichnungsfunktion zeichnet nur die Größen auf, die in den Messbildschirmen aktiviert sind. Vergewissern Sie sich vor dem Start der Aufzeichnung, dass alle interessierenden Größen aktiviert sind.

9.1 Automatische Aufzeichnung

Die Daten der automatischen Aufzeichnung werden im CSV-Format gespeichert.

Um die Aufzeichnung zu starten, wählen Sie im Menu Aufzeichnung die Option Starte Aufzeichnung.

Wenn Sie "Aufzeichnung starten" wählen, verlässt das Gerät automatisch das Menü. Während der Aufzeichnung ist es nicht möglich, das Menü aufzurufen.

Die Aktivierung der Aufzeichnung wird durch das Symbol rec in der Statusleiste des Displays hervorgehoben. Während der Aufzeichnung blinkt die Status-LED alle 5 Sekunden kurz grün auf.

Bei aktiver Aufzeichnung übernimmt in den Messbildschirmen die linke Funktionstaste die Funktion Aufzeichnung stoppen.

Während der Aufzeichnung ist die automatische Abschaltung des Geräts deaktiviert.

9.2 Einzelaufzeichnung

Die Daten der einzelnen Aufzeichnungen werden in einer einzigen Datei im JSON-Format (history.json) gespeichert. Neue Aufzeichnungen werden zu den bestehenden hinzugefügt, die nicht gelöscht werden.

Für die Einzelaufnahme stehen drei Modi zur Verfügung, die im Menü Aufzeichnung → Modus ausgewählt werden können:

• Standard
• Mehrfachauswahl
• Bei Halten

Standard-Modus:

Um eine Einzelaufzeichnung vorzunehmen, wählen Sie im Menü Aufzeichnung die Option Einzelaufzeichnung, wählen Sie dann mit den Pfeiltasten nach unten/oben eine der verfügbaren Kennzeichnungen (Location xx) und drücken Sie zur Bestätigung und Speicherung der Messdaten auf OK.

Während der Datenspeicherung leuchtet das Symbol red in der Statusleiste des Displays.

Die ausgewählte Bezeichnung ist mit einem Häkchen markiert. Das der Aufzeichnung zugeordnete Etikett ist nützlich, um die verschiedenen Aufzeichnungen in der Datei zu

unterscheiden, die für alle einzelnen Aufzeichnungen eindeutig ist. Das Etikett kann zum Beispiel den Ort der Aufzeichnung bezeichnen; Aufzeichnungen, die an verschiedenen Orten gemacht wurden, können mit unterschiedlichen Etiketten versehen werden. Es sind 20 verschiedene Labels verfügbar (Location 1...20).

Mehrfachauswahl-Modus:

Die Funktionsweise ist ähnlich wie im Standardmodus, mit dem Unterschied, dass das Häkchen immer neben allen ausgewählten Etiketten sichtbar bleibt (im Standardmodus wird nur das zuletzt ausgewählte Etikett mit dem Häkchen markiert).

Die linke Funktionstaste Leeren, die auf dem Bildschirm der Etikettenliste erscheint, entfernt alle Häkchen aus der Liste (löscht aber nicht die Daten). Die Funktionstaste erscheint nur, wenn mindestens ein Häkchen vorhanden ist.

Bei Halten-Modus:

Die Bedienung ist ähnlich wie im Standardmodus, mit der zusätzlichen Möglichkeit, direkt auf die Etikettenliste zuzugreifen, wenn die Funktionstaste Hold, die zu Hold/rec wird, gedrückt wird.

Wenn nach dem Drücken der Funktionstaste Hold/rec ein Etikett ausgewählt und OK gedrückt wird, werden die Daten gespeichert, und das Gerät kehrt in den Messmodus zurück, wobei die Funktion Hold verlassen wird. Wird stattdessen nicht OK gedrückt, um die Daten zu speichern, sondern das Menü verlassen, um in den Messmodus zurückzukehren, bleibt das Gerät im Hold-Modus.

Ändern des Namens von Etiketten:

Die Etikettennamen können mit dem folgenden seriellen Befehl angepasst werden:

updateLocation: n, Name

wobei n der Index des Etiketts ist (1...20). Der Name hat eine maximale Länge von 16 Zeichen.

9.3 Einsehen der aufgezeichneten Daten

Das Gerät kann über ein Standard-USB-C-Kabel an den PC angeschlossen werden. Das Gerät wird vom PC als Massenspeicher betrachtet, der die verschiedenen Datendateien enthält.

Achtung!

Um Dateien vom PC aus anzuzeigen, muss die Aufzeichnung ausgeschaltet und der Menüpunkt USB-Modus auf Massenspeicher eingestellt sein.

Zum Lesen der CSV-Dateien kann die ProXware-Anwendungssoftware verwendet werden.

JSON-Dateien können in Microsoft Excel ^® importiert werden (Menü Daten → Daten abrufen → Aus Datei → Von JSON). Einzelheiten zum Datenimportverfahren finden Sie in der Hilfe von Microsoft Excel ^® .

9.4 Löschen von aufgezeichneten Daten

Die Aufzeichnungsdateien können mit einem Dateimanager vom PC gelöscht werden.

10 Serielle Kommunikation

Es können serielle Befehle an das Gerät gesendet werden, um die Geräteinformationen und die Messwerte auszulesen.

Um serielle Befehle an das Gerät zu senden, muss der Menüpunkt USB-Modus auf COM-Anschluss eingestellt werden.

In der verwendeten seriellen Kommunikationssoftware ^(1) , muss die Nummer des COM-Ports des PCs, an den das Gerät angeschlossen ist, eingestellt werden.

Empfohlene Kommunikationsparameter:

• Baudrate = 115200
- Datenbits = 8
- Stoppbits = 1
- Parität = Keine

Die vollständige Liste der vom Modell unterstützten Befehle mit ihrer Beschreibung erhalten Sie durch Senden des folgenden Befehls:

GetCommandList: 0

= Wagenrücklauf

= Zeilenvorschub

Zwischen den Zeichen ":" und "0" des Befehls befindet sich ein Leerzeichen.

Alle an das Gerät gesendeten Befehlszeichenfolgen müssen mit den Steuerzeichen abgeschlossen werden.

Serielle Kommunikation im geschützten Modus:

Wenn der geschützte Modus aktiv ist [▶S.18], muss der folgende Befehl gesendet werden, um die serielle Kommunikation zu aktivieren

setPINCode: nnnn

wobei nnnn die PIN ist.

Die Standard-PIN ist 0000. Die PIN muss immer 4-stellig geschrieben werden (z.B., 0023 für 23).

Nach dem Senden der PIN wird die serielle Kommunikation wieder gesperrt, wenn das Gerät 2 Minuten lang keine seriellen Befehle empfängt.

Achtung!

In der Verpackung des Geräts befindet sich ein Blatt mit einer für jedes Gerät unterschiedlichen Master-PIN, die den Zugriff auf die geschützten Funktionen ermöglicht, falls der Benutzer die PIN nach der Änderung vergisst.

Wenn Sie Ihr Master-PIN-Blatt verlieren, können Sie eine Kopie anfordern, indem Sie die Seriennummer Ihres Geräts angeben.

11 Batterie Management

Wenn die externe Stromversorgung nicht angeschlossen ist, zeigt das Batteriesymbol auf dem Display den Ladezustand der Batterie an.

Wenn die Batterieladung nicht ausreicht, um korrekt zu messen, schaltet sich das Gerät aus. Daten bleiben auch bei leeren Batterien erhalten.

Bei leeren Batterien müssen

• PRO D01 - die Batterien ausgetauscht werden: Lösen Sie die Befestigungsschraube des Batteriefachs und nehmen Sie den Deckel ab, nehmen Sie die verbrauchten Batterien heraus und legen Sie 4 neue Alkalibatterien Typ AA ein [▶ S.9], dann schrauben Sie den Deckel wieder zu.
• PROD05.x – die Batterien aufgeladen werden, indem Sie ein externes Netzteil an den USB-Anschluss des Geräts anschließen.

Achtung!

• Für ein schnelles Laden der Akkus im PRO D05.x muss die Stromversorgung mindestens 900 mA liefern können.
• Die Batterielebensdauer hängt von der Anzahl und der Art der angeschlossenen Messfühler ab. Wenn Sie vorhaben, das Gerät nur im Batteriebetrieb zu verwenden, stellen Sie sicher, dass die Ladung für die Durchführung der Messungen ausreicht.

Wenn der PRO D05.x ausgeschaltet ist und eine externe Stromversorgung angeschlossen ist, zeigt das Display den Prozentsatz der Batterieladung an. Wenn der Ladevorgang läuft, erscheinen zyklisch die Symbole für leere, halbvolle und volle Batterie. Wenn der Ladevorgang abgeschlossen ist, bleibt das Symbol für den vollen Akku erhalten. Wenn Batterien fehlen oder nicht wiederaufladbare Batterien verwendet werden, erscheint eine Warnmeldung.

Tipp:

Um die Batterielebensdauer zu verlängern, können Sie die Helligkeit der Beleuchtung verringern und die automatische Abschaltung des Geräts aktivieren. (siehe Konfiguration [▶ S.13]).

Verlängern der Lebensdauer der wiederaufladbaren Batterien (nur PRO D05.x)

• Laden Sie sie bei der ersten Verwendung vollständig auf.
• Lassen Sie die Batterien nicht über einen längeren Zeitraum entladen.
• Achten Sie darauf, dass die Batterien nicht zu stark entladen werden, laden Sie sie auf, wenn das Batteriesymbol auf dem Display den Mindeststand erreicht.

! Gefahr!

• Schließen Sie Batterien nicht kurz, sie können explodieren und Personen gefährden!
• Verwenden Sie keine anderen als die angegebenen Ladegeräte!
• Überladen Sie die Akkus nicht, indem Sie sie nach Erreichen des vollen Ladezustands lange Zeit aufladen lassen!
• Setzen Sie die Akkus keinen hohen Temperaturen aus!
• Werfen Sie die Batterien nicht ins Feuer!

Achtung!

Entsorgen: Entsorgen Sie die verbrauchten Batterien in den dafür vorgesehenen Behältern oder geben Sie sie bei autorisierten Sammelstellen ab. Beachten Sie geltende Vorschriften.

12 Wartung

Es wird empfohlen, jährlich eine Kalibrierungsüberprüfung des Geräts und der angeschlossenen Fühler in einem akkreditierten Labor durchzuführen.

12.1 Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel oder solche, die mit den in den technischen Daten angegebenen Materialien nicht kompatibel sind. Verwenden Sie zur Reinigung ein weiches, trockenes oder leicht mit sauberem Wasser angefeuchtetes Tuch.

12.2 Lagerung

Es ist ratsam, die Batterien zu entfernen, wenn das Produkt über einen längeren Zeitraum gelagert wird.

Achtung!

Lagern Sie das Produkt nicht an Orten, an denen:

• die Luftfeuchtigkeit hoch ist.
- das Produkt dem direkten Sonnenlicht ausgesetzt ist.
- das Produkt einer hohen Temperaturquelle ausgesetzt ist.
• starke Vibrationen vorkommen.
- Dampf, Salz und/oder ätzende Gase vorkommen.

12.3 Entsorgung

Elektro- und Elektronikgeräte, die gemäß der Richtlinie 2012/19/EU mit eine speziellen Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden. Europäische Nutzer können sie beim Kauf eines neuen Elektro- und Elektronikgeräts dem Händler oder dem Hersteller übergeben oder bei einer von den örtlichen Behörden ausgewiesenen WEEE-Sammelstelle abgeben. Illegale Entsorgung wird gesetzlich geahndet.

Die getrennte Entsorgung von Elektro- und Elektronikgeräten vom normalen Abfall trägt zur Schonung der natürlichen Ressourcen bei und ermöglicht ein umweltfreundliches Recycling der Materialien ohne Risiken für die menschliche Gesundheit.

13 Technische Daten

Eingänge	PRO D01: 1PRO D05.x: 2 (PRO D05.2) oder 3 (PRO D05.3)M12 Buchsen
Speicherkapazität (nur PRO D05)	Bis zu 1 Million Datensätze, Dateisystem-basiert. Jeder Datensatz enthält Messungen aller Kanäle und Datums-/Zeitstempel.
Aufzeichnungsart (nur PRO D05)	Automatik mit manuellem Start/Stopp oder manuelle Einzelaufzeichnung
Aufzeichnungsintervall(nur PRO D05)	1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30 min / 1 h
Messrate	1 Messungen/s
Uhr	Vom Benutzer einstellbare RTCMax. Drift 1 min/Monat @ 25 °C
Anzeige	140 x 160 Punktmatrix-LCD mit HintergrundbeleuchtungSichtbarer Bereich 42 x 50 mm
Benutzeroberfläche	Mehrsprachig (en, de, it, fr, es)
PC-Verbindung	USB-C, Massenspeichergerät (nur PRO D05)
Stromversorgung	PRO D01: 4 x AA Alkaline Batterien (nicht aufladbar)PRO D05.x: 4 x AA NiMH wiederaufladbare Akkus Extern 5 Vdc via USB C
Stromverbrauch	10 mA typ. (ohne Fühler)
Batterielebensdauer	>200 h typ. Dauerbetrieb (Beleuchtung aus).Die effektive Lebensdauer hängt von der Anzahl und Art der angeschlossenen Sensoren ab.
Automatisches Ausschalten	Ja, vom Benutzer konfigurierbar
Betriebsbedingungen	-5...50 °C / 0...85 %RH nicht kondensierend
Lagertemperatur	-25...65 °C (ohne Batterien)
Schutzgrad	IP 67 (außer Fühleranschluss)IK 06 (1 Joule)
Abmessungen	170 x 80 x 38 mm
Gewicht	PRO D01: 340 gPRO D05.2: 370 gPRO D05.3: 380 g
Material des Gehäuses	ABS, TPE (Seitenschutz), Polyester (Frontplatte)

14 Aufsteckbare Sensoren und Zubehör

Für die verfügbaren digitalen Sensoren der DX-Serie besuchen Sie bitte die Senseca-Website.

Zubehör:

CASE PRO-400

Aussparung für ein PRO Line Gerät, Stauraum für Zubehör, Tragegriff, Reißverschluss

Abmessungen: 415 x 245 x 70 mm (B x H x T).

Art. Nr. 486900

senseca.com
