Produkttyp	Infrarot-Heizstrahler
Modell	VEI 500/1 MW
Nennwärmeleistung	500 W
Netzspannung	1~N PE 230 V
Schutzklasse	IP 21
Abmessungen (H x B x T)	892 mm x 592 mm x 17 mm
Nettogewicht	11 kg
Bruttogewicht	12 kg
Oberflächenmaterial	Metall, weiß (Vorderseite)
Maximale Oberflächentemperatur (Wandmontage)	110 °C (bei 20 °C Umgebungstemperatur)
Maximale Oberflächentemperatur (Deckenmontage)	115 °C (bei 20 °C Umgebungstemperatur)
Zugelassene Raumluftfeuchte	70 %
Montagearten	Wand- und Deckenmontage

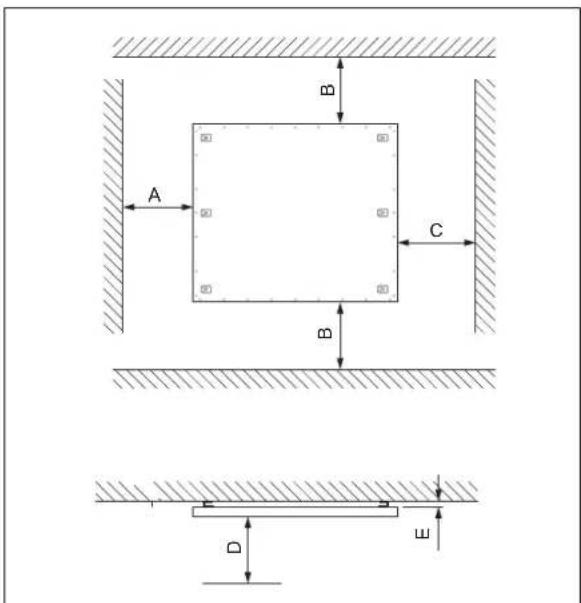

Mindestabstand seitlich	200 mm
Mindestabstand nach unten	400 mm
Mindestabstand Rückwand zur Wand/Decke	26 mm
Sicherheitseinrichtung	Sicherheitstemperaturbegrenzer (automatische Abschaltung bei Überhitzung, Wiedereinschaltung nach Abkühlung)
Kompatible Komponenten	Funkregler VRT 260f, Funkempfänger VR 44/45/46, Fensteröffnungsmelder VR 48
Reinigung	Mit feuchtem Tuch und lösungsmittelfreier Seife
CE-Kennzeichnung	Ja

Häufig gestellte Fragen - VEI 500/1 MW VAILLANT

Wie schalte ich den VEI 500/1 MW ein?

Schalten Sie die Stromversorgung zum Produkt ein. Bei Erstinbetriebnahme kann es einige Zeit dauern, bis eine angenehme Wärme entsteht.

Was tun, wenn der Heizstrahler keine Wärme abgibt?

Prüfen Sie, ob das Produkt abgedeckt oder verdeckt ist. Überprüfen Sie die Stromversorgung. Möglicherweise hat der Sicherheitstemperaturbegrenzer ausgelöst; warten Sie die Abkühlphase ab.

Darf der Heizstrahler im Badezimmer installiert werden?

Nein, das Produkt ist nicht für Räume mit übermäßiger Feuchtigkeit geeignet und darf nicht in den Schutzzonen 0, 1 und 2 von Nassräumen installiert werden.

Kann der VEI 500/1 MW an der Decke montiert werden?

Ja, das Produkt ist für Wand- und Deckenmontage geeignet. Bei Deckenmontage muss eine zweite Person helfen und der Mindestabstand von 26 mm zwischen Rückwand und Decke eingehalten werden.

Welche Reinigungsmittel sind geeignet?

Verwenden Sie keine Sprays, Scheuermittel, Spülmittel oder lösungsmittel-/chlorhaltige Reiniger. Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.

Wie schwer ist der VEI 500/1 MW?

Das Nettogewicht beträgt 11 kg, das Bruttogewicht 12 kg.

Welche Garantie gilt für das Gerät?

Die Herstellergarantie wird nur bei Installation durch einen anerkannten Fachhandwerksbetrieb gewährt. Garantiearbeiten werden vom Vaillant Kundendienst ausgeführt.

Kann der Heizstrahler mit einem Funkregler gesteuert werden?

Ja, das Produkt kann mit dem Funkregler VRT 260f und entsprechenden Funkempfängern (VR 44, VR 45, VR 46) sowie dem Fensteröffnungsmelder VR 48 kombiniert werden.

Was bedeutet die CE-Kennzeichnung?

Die CE-Kennzeichnung dokumentiert, dass das Produkt die grundlegenden Anforderungen der einschlägigen EU-Richtlinien erfüllt. Die Konformitätserklärung kann beim Hersteller eingesehen werden.

Wie entsorge ich das Altgerät?

Entsorgen Sie das Produkt nicht über den Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- oder Elektronik-Altgeräte ab. Batterien (falls enthalten) separat an einer Batteriesammelstelle entsorgen.

BEDIENUNGSANLEITUNG VEI 500/1 MW VAILLANT

Betriebs- und Installationsanleitung

Infrarot-Heizstrahler

1 Sicherheit ...... 3

1.1 Handlungsbezogene Warnhinweise.... 3

1.2 Für den Betreiber.... 3

1.3 Allgemeine Sicherheitshinweise für den Betreiber 3

1.4 Für den Fachhandwerker 4

1.5 Allgemeine Sicherheitshinweise für den Fachhandwerker.... 4

1.6 Vorschriften (Richtlinien, Gesetze, Normen) ..... 4

2 Für den Betreiber.... 5

2.1 Hinweise zur Dokumentation.... 5

2.2 Produktbeschreibung.... 5

2.3 Betrieb 6

2.4 Störungsbehebung 6

2.5 Pflege.... 6

2.6 Produkt außer Betrieb nehmen 6

2.7 Recycling und Entsorgung.... 6

2.8 Garantie und Kundendienst.... 6

3 Für den Fachhandwerker.... 7

3.1 Hinweise zur Dokumentation.... 7

3.2 Produktbeschreibung.... 7

3.3 Montage....7

3.4 Installation.... 9

3.5 Störungsbehebung 9

3.6 Produkt außer Betrieb nehmen 9

3.7 Recycling und Entsorgung.... 9

3.8 Kundendienst.... 9

Anhang 10

A Für den Fachhandwerker.... 10

A.1 Technische Daten.... 10

1 Sicherheit

1.1 Handlungsbezogene Warnhinweise

Klassifizierung der handlungsbezogenen Warnhinweise

Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signalwörtern hinsichtlich der Schwere der möglichen Gefahr abgestuft:

Warnzeichen und Signalwörter

Gefahr!

Unmittelbare Lebensgefahr oder Gefahr schwerer Personenschäden

Gefahr!

Lebensgefahr durch Stromschlag

Warnung!

Gefahr leichter Personenschäden

Vorsicht!

Risiko von Sachschäden oder Schäden für die Umwelt

1.2 Für den Betreiber

1.2.1 Bestimmungsgemäße Verwendung

Bei unsachgemäßer oder nicht bestimmungs gemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Produkts und anderer Sachwerte entstehen.

Das Produkt dient der Erhöhung der Raum-temperatur in geschlossenen Wohnräumen.

Die bestimmungsgemäße Verwendung beinhaltet:

• das Beachten der beiliegenden Betriebsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage
• die Einhaltung aller in den Anleitungen a geführten Inspektions- und Wartungsbedingungen.

Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Produkt nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Produkt in seiner normalen Gebrauchslage platziert oder instal-

liert ist. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steck-dose stecken, das Produkt nicht regulieren, das Produkt nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

Vorsicht - Einige Teile des Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

Kinder dürfen nicht mit dem Produkt spielen.

Eine andere Verwendung als die in der vorliegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung.

Achtung!

Jede missbräuchliche Verwendung ist untersagt.

1.3 Allgemeine Sicherheitshinweise für den Betreiber

-1.3.1 Gefahr durch Fehlbedienung

Durch Fehlbedienung können Sie sich selbst und andere gefährden und Sachschäden verursachen.

• Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel "Sicherheit" und die Warnhinweise.
  ▶ Führen Sie nur diejenigen Tätigkeiten durch, zu denen die vorliegende Betriebsanleitung anleitet.

1.3.2 Risiko eines Sachschadens durch auf- Überhitzung

▶ Stellen Sie sicher, dass das Produkt nicht abgedeckt oder verkleidet ist.

1 Sicherheit

1.4 Für den Fachhandwerker

1.4.1 Bestimmungsgemäße Verwendung

Bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung können Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Produkts und anderer Sachwerte entstehen.

Das Produkt dient der Erhöhung der Raumtemperatur in geschlossenen Wohnräumen.

Die bestimmungsgemäße Verwendung beinhaltet:

• das Beachten der beiliegenden Betriebs-, Installations- und Wartungsanleitungen des Produkts sowie aller weiteren Komponenten der Anlage
• die Installation und Montage entsprechend der Produkt- und Systemzulassung
• die Einhaltung aller in den Anleitungen aufgeführten Inspektions- und Wartungsbedingungen.

Die bestimmungsgemäße Verwendung umfasst außerdem die Installation gemäß IP-Klasse.

Eine andere Verwendung als die in der vorliegenden Anleitung beschriebene oder eine Verwendung, die über die hier beschriebene hinausgeht, gilt als nicht bestimmungsgemäß. Nicht bestimmungsgemäß ist auch jede unmittelbare kommerzielle und industrielle Verwendung.

Achtung!

Jede missbräuchliche Verwendung ist untersagt.

1.5 Allgemeine Sicherheitshinweise für den Fachhandwerker

1.5.1 Gefahr durch unzureichende Qualifikation

Folgende Arbeiten dürfen nur Fachhandwerker durchführen, die hinreichend dafür qualifiziert sind:

• Montage
• Demontage
• Installation
• Inbetriebnahme
• Inspektion und Wartung

• Reparatur

• Außerbetriebnahme

• Beachten Sie alle produktbegleitenden Anleitungen.
  ▶ Gehen Sie gemäß dem aktuellen Stand der Technik vor.
• Halten Sie alle einschlägigen Richtlinien, Normen, Gesetze und anderen Vorschriften ein.

1.5.2 Lebensgefahr durch Stromschlag

Wenn Sie spannungsführende Komponenten berühren, dann besteht Lebensgefahr durch Stromschlag.

Bevor Sie am Produkt arbeiten:

Ziehen Sie den Netzstecker.
Oder schalten Sie das Produkt spannungsfrei, indem Sie alle Stromversorgungen abschalten (elektrische Trennvorrichtung mit mindestens 3 mm Kontaktöffnung, z. B. Sicherung oder Leitungsschutzschalter).

▶ Sichern Sie gegen Wiedereinschalten.

▶ Prüfen Sie auf Spannungsfreiheit.

1.5.3 Verbrennungs- oder Verbrühungsgefahr durch heiße Bauteile

- Arbeiten Sie erst dann an den Bauteilen, wenn sie abgekühlt sind.

1.5.4 Risiko eines Sachschadens durch ungeeignetes Werkzeug

• Um Schraubverbindungen anzuziehen oder zu lösen, verwenden Sie fachgerechtes Werkzeug.

1.6 Vorschriften (Richtlinien, Gesetze, Normen)

- Beachten Sie die nationalen Vorschriften, Normen, Richtlinien und Gesetze.

2 Für den Betreiber

2.1 Hinweise zur Dokumentation

2.1.1 Mitgeltende Unterlagen beachten

▶ Beachten Sie unbedingt alle Betriebsanleitungen, die Komponenten der Anlage beiliegen.

2.1.2 Unterlagen aufbewahren

▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf.

2.1.3 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für:

2.2 Produktbeschreibung

Das Produkt ist ein Infrarot-Heizstrahler, der durch Infrarot-wellen Wärme an Gegenstände abgibt. Die warmen Gegenstände geben dann wiederum Wärme an die Umgebung at Das Produkt ist mit einem Sicherheitstemperaturbegrenzer ausgestattet, der das Produkt bei Überhitzungen abschaltet und nach einer Abkühlphase wieder automatisch einschalten. Das Produkt sollte in Kombination mit folgenden Komponer ten verwendet werden:

• Funkregler VRT 260f

• Funkempfänger

• Funkempfänger VR 44, Aufputz
  – Funkempfänger VR 45, Unterputz

• Funksteckdosenempfänger VR 46

- Fensteröffnungsmelder VR 48

Das Produkt ist für die Wand- und Deckenmontage geeign

Maximale Oberflächentemperatur bei einer Umgebungstemperatur von 20 °C: 110 °C (115 °C bei Deckenmontage).2.3 CE-Kennzeichnung

2.2.1 Produktaufbau

1 Infrarot-Heizstrahler

3 Schuko-Stecker

2 Wandhalter

2.2.2 Typenschild

Das Typenschild befindet sich auf der Rückwand des Produkts.

Angabe auf dem Typenschild	Bedeutung
	Anleitung lesen!
VEI Infrarot-Heizstrahler
300 / 500 / 700 / 800 / 1000	0320 / 500 / 650 / 800 / 1000 WNennwärmeleistung (230 V Netzanschluss)
/1	Produktgeneration
MW	Oberflächenmaterial und Oberflächenfarbe (Vorderseite)- M = Metall- W = Weiß
1~N PE 230 V	Spannung (V)
Serialnummeret.	zur Identifikation, 7. bis 16. Ziffer = Artikelnummer des Produkts

Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.

Die Konformitätserklärung kann beim Hersteller eingesehen werden.

2 Für den Betreiber

2.2.4 Weitere Symbole auf dem Produkt

2.2.4.1 Sicherheitsaufkleber Nicht abdecken

Der Sicherheitsaufkleber Nicht abdecken symbolisiert, dass das Produkt nicht abgedeckt oder verkleidet werden darf.

2.3 Betrieb

2.3.1 Produkt in Betrieb nehmen

1. Schalten Sie die Stromversorgung zum Produkt ein.

Bedingungen: Erstinbetriebnahme

Wenn sich nicht unmittelbar eine angenehme Wärme einstellt, dann lassen Sie den Heizkörper über einen lägeren Zeitraum im Betrieb, bis ein angenehmes Raumklima entsteht.

- Sobald alle festen Körper erwärmt sind, entsteht im Raum eine angenehme Wärme.

1. Nehmen Sie den Funkregler, den Funkempfänger und den Fensteröffnungsmelder in Betrieb (→ Betriebsanleitung Funkregler, Funkempfänger und Fensteröffnungsmelder).

2.4 Störungsbehebung

2.4.1 Störungen erkennen und beheben

Bedingungen: Produkt gibt keine Wärme ab

Prüfen Sie, ob das Produkt abgedeckt oder verdeckt

Bedingungen: Sicherheitstemperaturbegrenzer hat das Produkt abgeschaltet

Warten Sie die Abkühlphase ab. Das Produkt schaltet sich automatisch wieder ein.

2.5 Pflege

Durch Raumluftverunreinigung z. B. durch Zigarettenqualm, Kamin/Kaminofen oder Kochdämpfe kann sich die Oberflächenfarbe des Produkts verändern.

▶ Reinigen Sie das Produkt in regelmäßigen Abständen.

2.5.1 Produkt pflegen

Vorsicht!

Risiko eines Sachschadens durch ungeeignete Reinigungsmittel!

▶ Verwenden Sie keine Sprays, keine Scheuermittel, Spülmittel, lösungsmittel- oder chlorhaltigen Reinigungsmittel.

▶ Reinigen Sie die Verkleidung mit einem feuchten Tuch und etwas lösungsmittelfreier Seife.

2.6 Produkt außer Betrieb nehmen

▶ Schalten Sie die Stromversorgung zum Produkt ab.

2.7 Recycling und Entsorgung

Überlassen Sie die Entsorgung der Verpackung dem Fachhandwerker, der das Produkt installiert hat.

Wenn das Produkt mit diesem Zeichen gekennzeichnet:

Entsorgen Sie das Produkt in diesem Fall nicht über den Hausmüll.
▶ Geben Sie stattdessen das Produkt an einer Sammelstelle für Elektro- oder Elektronik-Altgeräte ab.

Wenn das Produkt Batterien enthält, die mit diesem

Zeichen gekennzeichnet sind, dann können die Batterien Gesundheits- und umweltschädliche Substanzen enthalten.

Entsorgen Sie die Batterien in diesem Fall an einer Sammelstelle für Batterien.

2.8 Garantie und Kundendienst

2.8.1 Garantie

Gültigkeit: Deutschland

ODER Österreich

Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb.

Dem Eigentümer des Geräts räumen wir diese Herstellergarantie entsprechend den Vaillant Garantiebedingungen ein. Garantiarbeiten werden grundsätzlich nur von unserem Kundendienst ausgeführt. Wir können Ihnen daher etwaige Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt haben und es sich um einen Garantiefall handelt.

2.8.2 Kundendienst

Gültigkeit: Österreich

Vaillant Group Austria GmbH

Clemens-Holzmeister-Straße 6

1100 Wien

Österreich

E-Mail Kundendienst: [e-mail]

Internet Kundendienst: http://www.vaillant.at/werkskundendienst/

Telefon: [phone] (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst-techniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit.

Gültigkeit: Deutschland

Auftragsannahme Vaillant Kundendienst: 021 91 5767901

3 Für den Fachhandwerker

3.1 Hinweise zur Dokumentation

3.1.1 Mitgeltende Unterlagen beachten

▶ Beachten Sie unbedingt alle Betriebs- und Installationsanleitungen, die Komponenten der Anlage beiliegen.

3.1.2 Unterlagen aufbewahren

▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter.

3.1.3 Gültigkeit der Anleitung

Diese Anleitung gilt ausschließlich für:

3.2 Produktbeschreibung

Das Produkt ist ein Infrarot-Heizstrahler, der durch Infrarot-wellen Wärme an Gegenstände abgibt. Die warmen Gegenstände geben dann wiederum Wärme an die Umgebung ab.

Das Produkt ist mit einem Sicherheitstemperaturbegrenzer ausgestattet, der das Produkt bei Überhitzungen abschaltet und nach einer Abkühlphase wieder automatisch einschaltet. ³

Das Produkt sollte in Kombination mit folgenden Komponenten verwendet werden:

• Funkregler VRT 260f

• Funkempfänger

• Funkempfänger VR 44, Aufputz
  – Funkempfänger VR 45, Unterputz

• Funksteckdosenempfänger VR 46

- Fensteröffnungsmelder VR 48

Das Produkt ist für die Wand- und Deckenmontage geeignet. Maximale Oberflächentemperatur bei einer Umgebungs-temperatur von 20 °C: 110 °C (115 °C bei Deckenmontage).

3.2.1 CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Produkte gemäß dem Typenschild die grundlegenden Anforderungen der einschlägigen Richtlinien erfüllen.

Die Konformitätserklärung kann beim Hersteller eingesehen werden.

3.3 Montage

3.3.1 Lieferumfang prüfen

- Prüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit.

1 Infrarot-Heizstrahler mit vormontierten Wandhaltern

1 Montageschablone

1 Beipack Dokumentation

3.3.2 Anforderungen an den Aufstellort

• Installieren Sie das Produkt nicht unmittelbar unterhalb einer Wandsteckdose.
• Installieren Sie das Produkt nicht in Räumen mit übermäßiger Feuchtigkeit.
  ▶ Installieren Sie das Produkt nicht außerhalb geschlossener Räume oder in Räumen, wo es Wasser bzw. Nässe ausgesetzt ist, z. B. Schwimmbad.
  ▶ Installieren Sie das Produkt sowie deren Anschlusssteck-dose mit Leitungen nicht in den Schutzzonenbereich 0, 1 und 2 von Nassräumen.
  ▶ Installieren Sie das Produkt nicht in Räumen, deren Bewohner diese nicht selbstständig verlassen können, es sei denn, eine ständige Überwachung ist sichergestellt.
  Beachten Sie, dass die Raumtemperatur min. 17 °C be- tragen sollte, und halten Sie Fußböden und Heizkörper sauber, um Schwarzstaubniederschläge (Fogging Effekt) zu vermeiden.

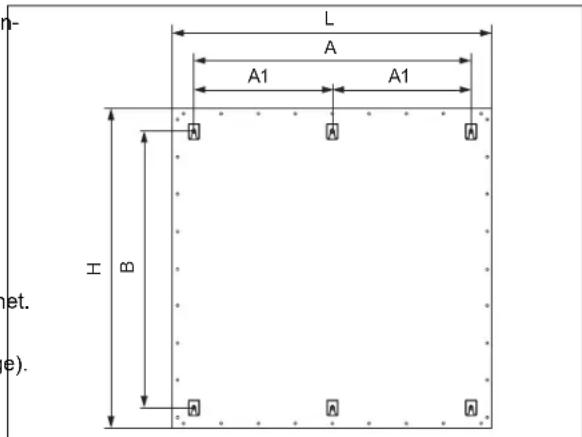

3.3.3 Abmessungen

Produkt H				(mm)	L(mm)	A(mm)	A1(mm)	B(mm)
VEI 300/1 MW 592 592 440 - 440
VEI 500/1 MW 592 892 740 - 440
VEI 700/1 MW 592 1192				1040	- 440
VEI 800/1 MW 592 1492				1340	670 440
VEI 1000/1 MW				750 1500 1340 670 600

3 Für den Fachhandwerker

3.3.4 Mindestabstände

Bedingungen: Wandmontage

A 200 mm

D 400 mm

B 200 mm

E 26 mm

C 200 mm

Unterschreiten Sie nicht den Mindestabstand (E) zwischen Rückwand und Wand, der durch die Befestigungswinkel vorgegeben ist.

Bedingungen: Deckenmontage

A 200 mm

D 400 mm

B 200 mm

E 26 mm

C 200 mm

3.3.5 Montageschablone benutzen

Benutzen Sie die beiliegende Montageschablone, um die Lage der Bohrlöcher für die Montage des Produkts an der Wand bzw. Decke zu ermitteln.

3.3.6 Produkt montieren

1. Bohren Sie die Löcher an den zuvor markierten Positionen.
2. Verwenden Sie geeignete Dübel, Schlüsselschrauben und Unterlegscheiben.

1. Stecken Sie die Dübel in die Löcher und schrauben Sie die Schrauben mit den Unterlegscheiben ein.
2. Lassen Sie zwischen Unterlegscheibe und Wand bzw. Decke max. 4 mm Platz.

1. Schieben Sie das Produkt auf die zuvor montierten Schrauben zwischen Unterlegscheiben und Wand bzw. Decke und halten Sie das Produkt fest.

Bedingungen: Deckenmontage

▶ Montieren Sie das Produkt mit einer zweiten Person.

Unterschreiten Sie nicht den Mindestabstand (E) zwischen Rückwand und Decke, der durch die Befestigungswinkel vorgegeben ist.
▶ Stellen Sie sicher, dass zwischen Rückwand und Wand bzw. Decke eine kontinuierliche Luftzirkulation möglich ist.

1. Drehen Sie die beiden äußeren unteren Wandhalter um 90°.
2. Ziehen Sie die Schrauben mit einem geeigneten Schraubenschlüssel fest.

3.4 Installation

3.4.1 Elektroinstallation

3.4.1.1 Stromversorgung herstellen

Vorsicht!

Risiko von Sachschäden durch zu hohe Anschlussspannung!

Bei Netzspannungen über 253 V können Elektronikkomponenten zerstört werden.

▶ Stellen Sie sicher, dass die Nennspannung des Netzes 230 V beträgt.

Bedingungen: Funksteckdosenempfänger VR 46

Stecken Sie für die Stromversorgung den Schuko-Stecker des Produkts in einen geeigneten Funksteckdosen Auftragsannahme Vaillant Kundendienst: 021 91 5767901 empfänger.

Bedingungen: Funkempfänger VR 44, Aufputz

ODER: Funkempfänger VR 45, Unterputz

▶ Trennen Sie den Schuko-Stecker vom Stromversorgungskabel.
▶ Schließen Sie das Produkt an den Funkempfänger an (→ Installationsanleitung Funkempfänger).

Bedingungen: Funkregler VRT 260f

▶ Stellen Sie eine Funkverbindung zu einem Funkempfänger VR 44, VR 45 oder VR 46 her.

3.5 Störungsbehebung

3.5.1 Störungen erkennen und beheben

Bedingungen: Produkt gibt keine Wärme ab

▶ Prüfen Sie die Stromversorgung zum Produkt.
Prüfen Sie, ob das Produkt abgedeckt oder verdeckt ist.

3.6 Produkt außer Betrieb nehmen

▶ Trennen Sie das Produkt von der Stromversorgung.

3.7 Recycling und Entsorgung

Verpackung entsorgen

▶ Entsorgen Sie die Verpackung ordnungsgemäß.
▶ Beachten Sie alle relevanten Vorschriften.

3.8 Kundendienst

Gültigkeit: Österreich

Vaillant Group Austria GmbH Clemens-Holzmeister-Straße 6 1100 Wien

Österreich

E-Mail Kundendienst: [e-mail]

Internet Kundendienst: http://www.vaillant.at/werkskundendienst/

Telefon: [phone] (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst-techniker sind 365 Tage für Sie unterwegs, sonn- und feiertags, österreichweit.

Gültigkeit: Deutschland

Auftragsannahme Vaillant Kundendienst: 021 91 5767901

Anhang

Anhang

A Für den Fachhandwerker

A.1 Technische Daten

	VEI 300/1 MW VEI	500/1 MW VEI 700/1	MW VEI 800/1 MW
Nettogewicht	7 kg 11 kg 14 kg 17 kg
Bruttogewicht	7,8 kg 12 kg 16,2 kg 18,5 kg
Produktabmessung, Höhe	592 mm 892 mm 1.192 mm 1.492 mm
Produktabmessung, Breite	592 mm 592 mm 592 mm 592 mm
Produktabmessung, Tiefe	17 mm 17 mm 17 mm 17 mm
Netzspannung	1~N PE 230 V	1~N PE 230 V	1~N PE 230 V	1~N PE 230 V
Nennwärmeleistung (230 V Netzanschluss)	320 W	500 W	650 W	800 W
Zugelassene Raumluftfeuchte	70 %	70 %	70 %	70 %
Schutzklasse	IP 21	IP 21	IP 21	IP 21

	VEI 1000/1 MW
Nettogewicht	21,5 kg
Bruttogewicht	24 kg
Produktabmessung, Höhe	1.500 mm
Produktabmessung, Breite	750 mm
Produktabmessung, Tiefe	17 mm
Netzspannung	1~N PE 230 V
Nennwärmeleistung (230 V Netzanschluss)	1.000 W
Zugelassene Raumluftfeuchte	70 %
Schutzklasse	IP 21

0020255239_00 26.06.2017

Lieferant

Vaillant Group Austria GmbH

Clemens-Holzmeister-Straße 6 1100 Wien

Telefon 05 7050 Telefax 05 7050-1199

Telefon [phone] (zum Regionaltarif österreichweit, bei Anrufen aus dem Mobilfunknetz ggf. abweichende

Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetreiber)

[e-mail] [e-mail]

www.vaillant.at www.vaillant.at/werkskundendienst/

Vaillant Deutschland GmbH & Co.KG

Berghauser Str. 40 D-42859 Remscheid

Telefon [phone] Telefax 021 91 18-2810

Auftragsannahme Vaillant Kundendienst 021 91 5767901

[e-mail] www.vaillant.de
