UA600 - Nicht kategorisiert SHURE - Kostenlose Bedienungsanleitung

Produkttyp	Antennen-Rackmontagesatz
Marke	Shure
Modell	UA600
Kompatibilität	Shure drahtlose Empfänger mit Antennenanschlüssen
Lieferumfang	2 Bulkhead-Adapter, 2 Sicherungsscheiben (1/2 Zoll), 2 Sechskantmuttern (1/2-28), 2 Antennenkabel (RG-58/U)
Material	Metall, vernickelt
Farbe	Schwarz
Abmessungen (ca.)	20 × 10 × 5 cm
Gewicht (ca.)	0,5 kg
Kabeltyp	RG-58/U, mit BNC-Steckern
Kabellänge (ca.)	30 cm
Befestigungsart	Frontplattenmontage (Durchgangsloch)
Funktion	Ermöglicht die Montage von Antennen an der Vorderseite des Rack-Empfängers
Vorteil	Verbessert den Empfang durch optimale Antennenposition
Montagehinweis	Bulkhead-Stopfen entfernen, Adapter einsetzen, Antennen umstecken, Kabel anschließen
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheitshinweis	Nur vom Fachmann installieren; Gerät vor Feuchtigkeit schützen
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - UA600 SHURE

Für welche Shure Empfänger ist das UA600 geeignet?

Das UA600 Antennen-Rackmontageset ist für alle Shure drahtlosen Empfänger geeignet, die über Standard-Antennenanschlüsse (BNC) verfügen und im Rack montiert werden.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind enthalten: 2 Bulkhead-Adapter, 2 Sicherungsscheiben, 2 Sechskantmuttern und 2 Antennenkabel (RG-58/U).

Wie installiere ich das UA600?

Entfernen Sie die Bulkhead-Stopfen von der Frontplatte. Setzen Sie die Bulkhead-Adapter ein. Lösen Sie die Antennen auf der Rückseite des Empfängers und schließen Sie sie an die Adapter an. Verbinden Sie die mitgelieferten Kabel mit den Antenneneingängen auf der Rückseite.

Kann ich das UA600 auch für andere Marken verwenden?

Das Set ist speziell für Shure Geräte konzipiert. Die Kompatibilität mit anderen Marken hängt vom Anschlusstyp ab; prüfen Sie die Abmessungen und Gewinde.

Welche Kabel werden mitgeliefert?

Es werden zwei RG-58/U Antennenkabel mit einer Länge von ca. 30 cm und BNC-Steckern geliefert.

Muss ich zusätzliche Werkzeuge kaufen?

Nein, die Montage erfolgt werkzeugfrei. Die Muttern und Sicherungsscheiben lassen sich von Hand anziehen.

Verbessert das UA600 die Signalqualität?

Ja, durch die frontale Antennenmontage wird die Empfangsrichtung optimiert, was die Signalstärke und -qualität verbessern kann.

Wie reinige ich das UA600?

Reinigen Sie die Komponenten mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Sind Ersatzteile erhältlich?

Ja, einzelne Teile wie Bulkhead-Adapter oder Antennenkabel können über Shure-Händler bezogen werden.

Hat das UA600 eine Garantie?

Ja, Shure gewährt eine 2-jährige Garantie auf Material- und Verarbeitungsfehler.

BEDIENUNGSANLEITUNG UA600 SHURE

UA600 Antenna Rack Mount Kit

The Shure Model UA600 Antenna Rack Mount Kit allows antennas to be installed on the front of a rack-mounted Shure wireless receiver. Each kit includes the following:

	95A8994(2) Bulkhead adapters
	95X8631(2) 1/2" internal-tooth lockwashers
	95W8631(2) 1/2-28 hex nuts
	UA802(2) RG-58/U antenna cables

Installation

1. Remove the bulkhead plugs from the front panel.

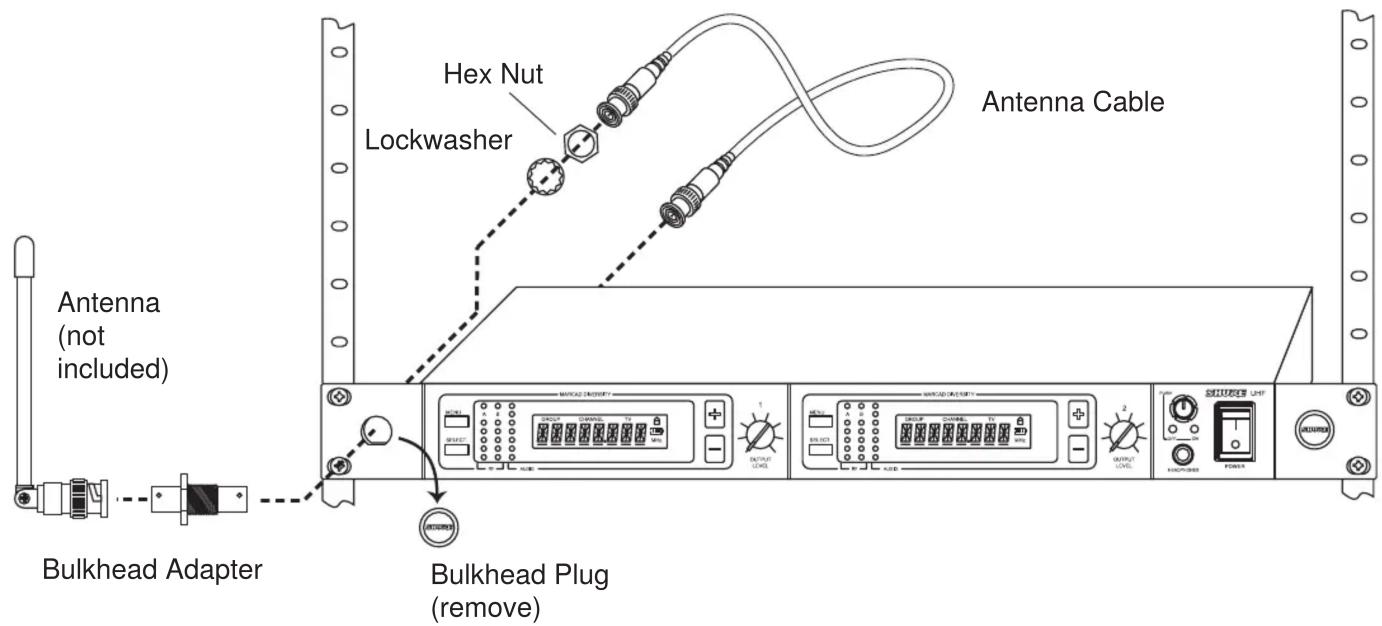

2. Install the bulkhead adapters as shown.
3. Remove the antennas from the back of the unit and reconnect them to the bulkhead adapters on the front.
4. Use the supplied cables to connect the antenna inputs on the back panel of the receiver to the bulkhead adapters.
