Marke	DUAL
Modell	1225
Produkttyp	Plattenspieler
Abmessungen (B x T x H)	ca. 450 x 380 x 150 mm
Gewicht	ca. 5 kg
Stromversorgung	Wechselstrom 220-240 V, 50 Hz
Antriebsart	Riemenantrieb
Geschwindigkeiten	33 1/3 und 45 U/min
Betriebsart	Halbautomatisch
Tonerarm	Gerader Tonarm mit einstellbarer Auflagekraft
Nadeltyp	Diamond-Nadel, austauschbar
Plattenteller	Aluminium-Druckguss, Durchmesser 300 mm
Gleichlaufschwankungen	< 0,1 %
Rumpelgeräusch	> 45 dB
Material	Holzchassis mit Kunststoffabdeckung
Reinigung	Nadel regelmäßig mit weicher Bürste reinigen; Teller mit leicht feuchtem Tuch abwischen
Wartung	Nadel alle 500-1000 Betriebsstunden austauschen
Sicherheitshinweise	Nicht in der Nähe von Wasser betreiben; Netzstecker ziehen bei Nichtgebrauch
Ersatzteile	Ersatznadeln (z. B. DUAL DN 155E), Antriebsriemen
Baujahr	ca. 1970er Jahre

Häufig gestellte Fragen - 1225 DUAL

Wie wechsle ich die Nadel beim DUAL 1225?

Die Nadel wird vorsichtig aus dem Tonarm gezogen. Setzen Sie eine neue Ersatznadel (z.B. DUAL DN 155E) ein und achten Sie auf den korrekten Sitz.

Welche Geschwindigkeiten unterstützt der Plattenspieler?

Der DUAL 1225 unterstützt die Geschwindigkeiten 33 1/3 und 45 U/min. Die Umschaltung erfolgt über einen Hebel.

Warum kommt kein Ton aus den Lautsprechern?

Überprüfen Sie die Verkabelung zum Verstärker, ob der Vorverstärker aktiviert ist (falls nötig) und ob die Nadel korrekt aufliegt.

Wie stelle ich die Auflagekraft des Tonarms ein?

Drehen Sie das Gegengewicht am Tonarm, bis die gewünschte Auflagekraft (meist 2-3 g) erreicht ist. Verwenden Sie eine Nadelwaage zur genauen Einstellung.

Kann ich den Plattenspieler an einen modernen Verstärker anschließen?

Ja, sofern der Verstärker einen Phono-Eingang hat. Andernfalls benötigen Sie einen Phono-Vorverstärker.

Wie reinige ich die Schallplatten?

Verwenden Sie eine antistatische Bürste oder ein Plattenreinigungstuch. Keine aggressiven Reinigungsmittel verwenden.

Der Plattenteller dreht sich nicht – was tun?

Prüfen Sie den Antriebsriemen auf Verschleiß oder Riss. Ersetzen Sie ihn gegebenenfalls. Auch der Netzstecker und die Sicherung sollten kontrolliert werden.

Wie schalte ich den Plattenspieler aus?

Der DUAL 1225 schaltet sich am Ende der Platte automatisch ab (halbautomatisch). Sie können den Tonarm auch manuell anheben und in die Ablage zurücklegen.

Welche Ersatzteile sind erhältlich?

Erhältlich sind Ersatznadeln, Antriebsriemen und Tonabnehmersysteme. Überprüfen Sie die Kompatibilität mit Ihrem Modell.

Warum brummt der Plattenspieler?

Ein Brummen kann durch Masseprobleme (Erdungskabel) oder eine defekte Abschirmung der Kabel verursacht werden. Stellen Sie sicher, dass alle Kabel fest sitzen.

BEDIENUNGSANLEITUNG 1225 DUAL

Wechselstrom 50 oder 60 Hz, umrüstbar durch Austausch der Antriebsrolle

Netzspannung

110/130 V und 220/240 V umsteckbar

Antrieb Dual 1224

Zweipoliger Dual Einphasen-Asynchronmotor

Antrieb Dual 1225

Vierpol-Asynchronmotor

Leistungsaufnahme

< 10 Watt

Stromaufnahme Dual 1224

bei 220 V 50 Hz ca. 60 mA, bei 110 V 60 Hz ca. 115 mA

Stromaufnahme Dual 1225

bei 220 V 60 Hz ca. 64 mA, bei 110 V 60 Hz ca. 115 mA

Plattenteller

1,45 kg, 270 mm φ

Plattenteller-Drehzahlen

33 1/3 und 45 U/min, Tonarm-Aufsetzautomatik mit der Drehzahl-Umschaltung gekoppelt

Tonhöhenabstimmung

Regelbereich ca. 1/2 Ton (6 %) auf beide Plattenteller-Drehzahlen wirkend

Gesamt-Gleichlauffehler

< ±0,15 % bewertet nach DIN 45 507

Störspannungsabstand Dual 1224

Rumpel-Fremdspannungsabstand >35 dB

Störspannungsabstand Dual 1225

Rumpel-Gerauschspannungsabstand > 55 dB

Rumpel-Fremdspannungsabstand > 37 dB

Rumpel-Geräuschspannungsabstand > 56 dB

Tonarm

verwindungssteifer Alu-Rohrtonarm, vertikal spitzengelagert horizontal in selbsteinstellender Spitzenlagerung

Tonabnehmerkopf

abnehmbar, geeignet zur Aufnahme aller (bei Dual 1224 aller piezoelektrischen) Tonabnehmersysteme mit 1/2 inch-Befestigung und einem Eigengewicht von 2 – 10 g (inkl. Befestigungsmaterial)

(Systemträger)

von 0 – 5 p stufenlos einstellbar, betriebssicher ab 1 p Auflagekraft

Auflagekraft

siehe separates Datenblatt

Tonabnehmersystem

329 x 274 mm (+ 20 mm Tonarm-Überhang)

Maße

3,9 kg

Gewicht Dual 1224

4,0 kg

Gewicht Dual 1225

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald

Fig. 1 TA-Anschlußschema

Inhalt

	Seite
Technische Daten	1
Tonabnehmer-Anschlußschema	2
Motor und Antrieb	4
Tonhöhenabstimmung (pitch control)	5
Plattenteller läuft nach Anschluß des Gerätes und Betätigen der Starttaste nicht an	5
Plattenteller erreicht nicht die erforderliche Drehzahl	5
Wiedergabe wird durch Rumpeln beeinträchtigt	5
Nenndrehzahl liegt am Rande des Regelbereiches der Tonhöhen-abstimmung	5
Tonarm und Tonarmlagerung	6
Austausch des Tonarmes kpl. mit Tonarmlager	6
Austausch des Tonarmes	6
Antiskating-Einrichtung des Tonarmes	7
Tonarmkopf sitzt nicht parallel zum Plattenteller	7
Tonarmaussteuerung	8
Tonarm- Aufsetz- und Hebeeinrichtung (Tonarmlift)	8
Tonarm setzt nicht am Rande der Schallplatte auf	9
Tonarm wird beim Einschwenken durch Schallplatten behindert	9
Tonarm setzt nach Betätigen der Absenkvorrichtung nicht auf die Schallplatte auf	9
Tonarm senkt sich nach Betätigen der Absenkvorrichtung zu schnell auf die Schallplatte ab	9
Tonarm kehrt nach dem Aufsetzen von Hand unmittelbar nach Anlaufen des Plattentellers auf die Stütze zurück	9
Startvorgang	9
Manueller Start	10
Stoppschaltung	10
Kurzschließer	11
Schallplattenabwurf	11
Abstell- und Wechselvorgang	11
Endabstellung	12
Plattenteller bleibt nach dem selbsttätigen Aufsetzen des Tonarmes auf der Schallplatte stehen	12
Die letzte Schallplatte des Stapels wird dauernd wiederholt	12
Nach dem Justieran des Tonarmaufsetzpunktes für 17,5 cm-Schall-platten stimmt der Aufsetzpunkt für 30 cm-Schallplatten nicht	13
Beim Verschieben der Schalttaste auf "stop" fällt eine Schallplatte	13
Schallplattenabwurf versagt	13
Nadel gleitet aus der Spielrille	14
Vertikale Tonarmbewegung beim Aufsetzvorgang ist gehemmt	14
Störgeräusche während des Wechselvorganges	14
Keine Wiedergabe	14
Motor schaltet nicht ab	14
Akustische Rückkopplung	14

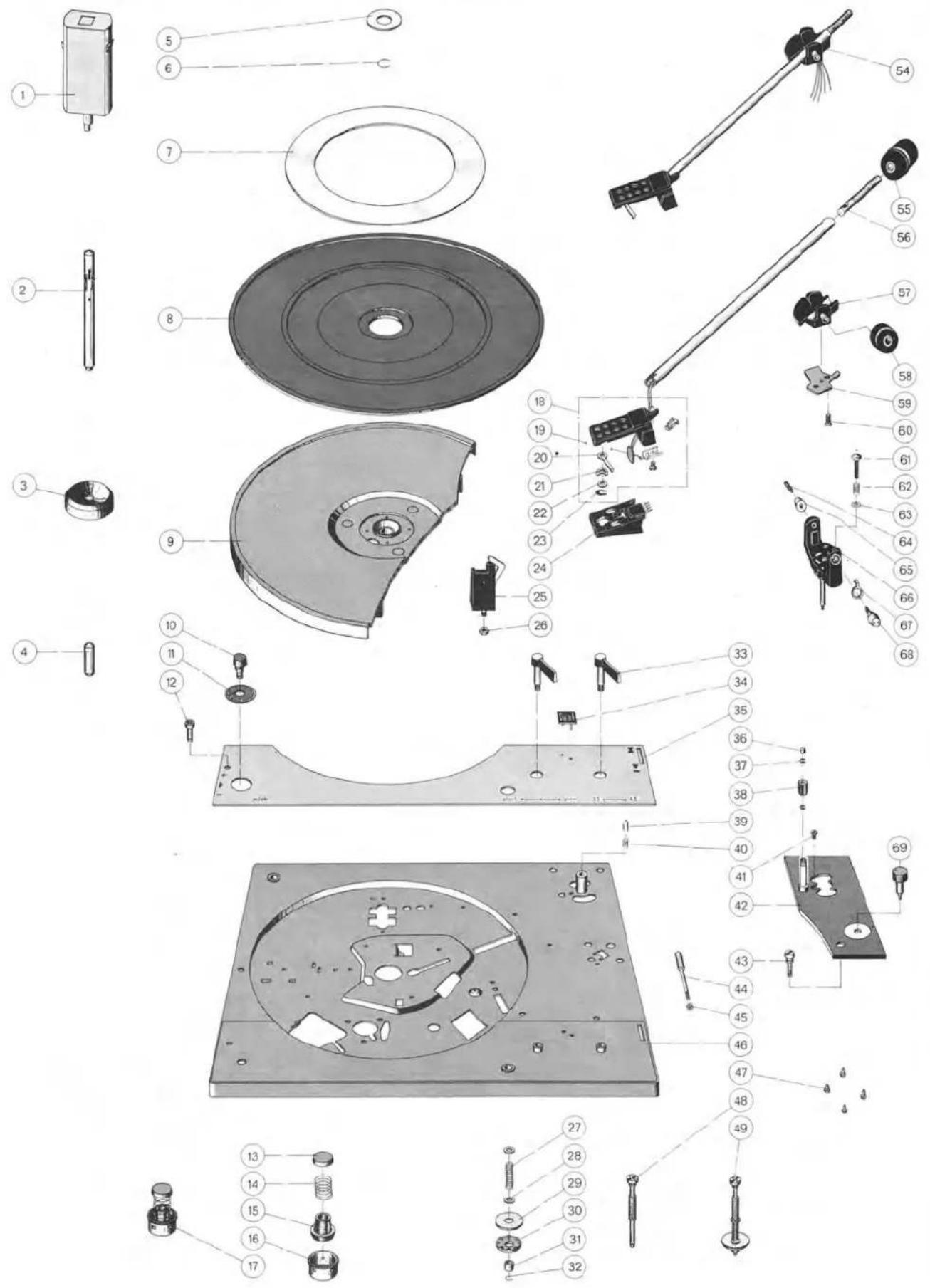

Ersatzteile mit Explosionsdarstellung	15-20
Schmieranweisung	21

Fig. 2 Motoraufhängung und Antrieb des Plattentellers Dual 1224

Fig. 3 Motoraufhängung und Antrieb des Plattentellers Dual 1225

Motor und Antrieb

Der Antrieb des Plattentellers und der Kinematik erfolgt bei Dual 1224 durch einen 2-Pol-Asynchronmotor (125) und bei Dual 1225 durch einen 4-Pol-Asynchronmotor (150). Beide Motoren besitzen einen in 2 Ebenen gewuchteten Anker, superfinierte Lagerstellen und gewährleisten vibrationsfreien Lauf. Darüber hinaus zeichnet sich der 4-Pol-Motor durch extrem geringe magnetische Streuung aus.

Die Drehzahl der Motoren ist im Bereich Nennspannung ± 10 % konstant. Abweichungen entstehen in Abhängigkeit und proportional zur Netzfrequenz. Die Anpassung der Motordrehzahl bei Netzfrequenzen von 50 oder 60 Hz (cps) erfolgt durch die Verwendung unterschiedlicher Antriebsrollen (137/139).

Zwei-Pol-Motor (Dual 1224):
Antriebsrolle 50 Hz	Art.-Nr. 232 896
Antriebsrolle 60 Hz	Art.-Nr. 232 897
Vier-Pol-Motor (Dual 1225):
Antriebsrolle 50 Hz	Art.-Nr. 232 898
Antriebsrolle 60 Hz	Art.-Nr. 232 899

Die Antriebsrolle ist mittels eines Gewindestiftes auf der Motorachse gesichert. Beim Austausch bzw. beim Aufsetzen einer Antriebsrolle ist auf die richtige Höhenstellung zu achten (siehe Fig. 4).

Der Antrieb des Plattentellers erfolgt über das Treibrad (152), das zur Schonung des Friktionsbelages in der Ruhestellung des Gerätes selbsttätig außer Eingriff kommt.

Die Einstellung der Plattenteller-Drehzahlen 33 1/3 und 45 U/min erfolgt durch Anheben bzw. Absenken des Treibrades (152) auf die der Drehzahl zugeordnete Stufe der Antriebsrolle.

Entsprechend der Betätigung der Drehtaste (33) macht das Umschaltsegment (108) eine Drehbewegung. Dadurch wird der in der Kulisse des Umschaltsegments geführte Umschalthebel (130) in vertikaler Richtung bewegt. Das auf dem Schwenkhebel (155) gelagerte Treibrad (152) wird von der Antriebsrolle abgehoben und auf die der Drehzahl entsprechende Stufe der Antriebsrolle verschoben.

Tonhöhenabstimmung

Für die Plattenteller-Drehzahlen 33 1/3 und 45 U/min besitzt das Gerät eine leistungsunabhängige Tonhöhenabstimmung, die eine Veränderung der Teilerdrehzahlen bis max. 6% (ca. 1/2 Ton) erlaubt.

Durch Drehen des Regulierknopfes (10) wird das Umschaltsegment (108) mit dem darin geführten Umschalthebel (130) nach oben bzw. unten verschoben. Diese Vertikalbewegung verändert die Treibradstellung an der jeweiligen Stufe der Antriebsrolle, deren konische Laufflächen die Änderung der Nenndrehzahlen im angegebenen Bereich von ± 3 % bewirken.

Defekt

Plattenteller läuft nach Anschluss des Gerätes und Betätigung der Starttaste nicht an.

Plattenteller erreicht nicht die erforderliche Drehzahl.

Wiedergabe wird durch Rumpeln beeinträchtigt.

Nenndrehzahl liegt am Rande des Regelbereiches der Tonhöhenabstimmung.

Ursache

a) Stromzufuhr zum Motor ist unterbrochen. b) Treibrad (152) außer Eingriff mit dem Plattenteller. c) Antriebsrolle ist lose. a) Antriebsrolle für eine andere Netzfrequenz bestimmt. b) Schlupf zwischen Treibrad (152) und Antriebsrolle bzw. Treibrad und Plattenteller. c) Übergroße Lagerreibung im Motor, Treibrad oder Plattenteller. Abnutzungserscheinungen am Treibrad.

Stellung des Treibrades zur Antriebsrolle ungenau.

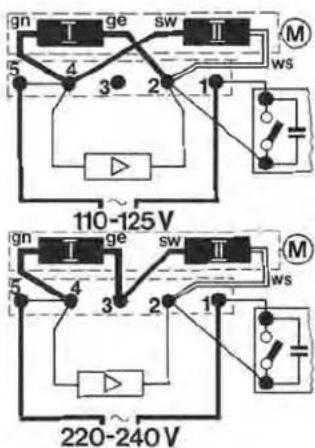

Fig. 5 Anschluss der Feldspulen (ohne Spannungszähler)

Spule II nicht in 2-Pol-Motor, der je nach Ausführung nur für 220 V/110 V oder 150 V verwendbar ist.

Fig. 4 Stellung des Treibrades

Beseitigung

a) Anschlüsse an Schalterplatte und Netzanschlussstecker prüfen. b) Funktion des Umschalthebels (130) kontrollieren. c) Antriebsrolle festschrauben. a) Antriebsrolle austauschen.

Friktionsflächen des Treibrades, der Antriebsrolle und des Plattentellers reinigen, nötigenfalls Treibrad austauschen. Vorsicht beim Aufsetzen des Plattentellers, Innenrand nach dem Reinigen nicht mehr berühren!

c) Lager reinigen und neu ölen.

Treibrad (152) austauschen, Friktionsflächen des Plattentellers und der Antriebsrolle mit fettlösendem Mittel gründlich reinigen. (Plattenteller-Innenrand und Antriebsrolle nach dem Reinigen nicht mehr mit den Fingern berühren). Stellung des Treibrades durch Drehen der Justierschraube (12) so justieren, dass bei Mittenstellung des Regulierknopfes (10) Nenndrehzahl erreicht wird.

Fig. 6 Anschluss der Feldspulen (mit Spannungswähler)

Tonarm und Tonarmlagerung

Der Tonarm des Dual 1224 und 1225 ist gewichtsbalanciert und vertikal sowie horizontal spitzengelagert. Dadurch werden besonders günstige Abtastbedingungen gewährleistet. Der Tonarmkopf ist abnehmbar. Zum Austauschen bzw. Justieren des Tonarmkopfes ist in der Platine eine Bohrung vorgesehen, die eine Justage des Tonarmkopfes ohne vorheriges Ausbauen des Tonarmes ermöglicht. Vor der Einstellung der dem eingebauten Tonabnehmersystem entsprechenden Auflagekraft wird bei O-Stellung der Auflagekraftskala der Tonarm ausbalanciert. Es wird empfohlen, das Ausbalancieren unmittelbar neben der Tonarmstütze durchzuführen. Dies erfolgt durch Drehen des Ausgleichgewichtes.

Fig. 7 Tonarmlagerung

Fig. 8 Tonarmlagerung (Unteransicht)

Das Ausgleichgewicht ist so bemessen, dass Tonabnehmersysteme mit einem Eigengewicht von 1 - 10 Gramm balanciert werden können.

Zur Schockabsorption (Absorption kurzer Stöße) ist das Ausgleichgewicht elastisch mit dem Tonarm verbunden und gegen unbeabsichtigtes Verdrehen gebremst. Der Tonarmkopf ist geeignet zur Aufnahme aller Tonabnehmersysteme, deren Befestigungsart dem internationalen 1/2" = Standard entspricht und deren Eigengewicht 10 g nicht überschreitet. Die Einstellung der Auflagekraft erfolgt durch Verdrehen des mit einer Skalenteilung versehenen Federhauses (58) und damit durch Spannen oder Lösen der darin befestigten Spiralfeder. Die Skalenteilung ist für einen Einstellbereich von 0 - 5 p jeweils mit Markierungspunkten versehen, die eine exakte Einstellung von 0,5 zu 0,5 p innerhalb des genannten Bereiches zulässt. Das Gerät arbeitet betriebssicher ab 1 p Auflagekraft.

Austausch des Tonarmes komplett mit Tonarmlager

Zum Austausch des Tonarmes komplett mit Tonarmlager empfiehlt es sich, wie folgt vorzugehen:

1. Gerät im Reparaturbock befestigen, Auflagekraftskala in O-Stellung bringen und Tonarm verriegeln.
2. Gerät in Kopflage bringen, Haltefeder (188) entfernen und Tonarmleitungen ablöten.
3. Haupthobel (223) abnehmen, Feder (256) aushängen.
4. Idealscheibe (227) und Gleitscheibe (226) entfernen, Abstellschiene (225) vom Exzenterbolzen am Segment abnehmen, auf Kugel (224) achten, kann herausfallen.
5. Sechskantmuttern (244) lösen, Segment (245) entfernen, dann Tonarm herausnehmen, dabei auf Lagerspitze (39) und Druckfeder (40) achten, können herausfallen.

Beim Einsetzen des Tonarmes komplett mit Lagerbock ist in umgekehrter Reihenfolge zu verfahren. Das Gerät befindet sich zunächst in der Normallage. Tonarm komplett mit Lagerbock einsetzen und verriegeln. Bei festgehaltenem Tonarm Gerät in Kopflage bringen. Segment (245) aufsetzen und Sechskantmuttern montieren.

Austausch des Tonarmes

Zum Austausch des Tonarmes aus dem Lagerrahmen ist nach dem Ablöten der Tonarmleitungen zunächst die Tonarmauflagekraftskala in 0-Stellung zu bringen. Kontermutter (65) mit Gewindestift (64) und Lagerschraube (68) (Linksgewinde) herausdrehen. Tonarm vorsichtig aus dem Lagerrahmen nehmen.

Antiskating-Einrichtung des Tonarmes

Die geometrisch bedingte und auf jeden Tonarm wirkende Skatingkraft wird beim Dual 1224 und 1225 durch eine präzise Antiskating-Einrichtung weitgehend aufgehoben. Die Skating-Kraft ist abhängig von der Geometrie des Tonarmes, von der Auflagekraft und von der Spitzenverrundung der Abtastnadel des Tonabnehmersystems. Der durch den Skating-Effekt verursachte Zug des Tonarmes zum Plattenzentrum führt nicht nur zum lästigen Springen des Tonarmes beim manuellen oder automatischen Aufsetzen, es ist besonders auch die ungleiche Flankenbelastung der Schallrille mit den daraus resultierenden Wirkungen, die es bei einem hochwertigen Hifi-Plattenspieler mit Hilfe einer Antiskating-Einrichtung abzustellen gilt. Durch Drehen des auf der Einbauplatte befindlichen Drehknopfes (69) der Antiskating-Einrichtung wird die asymmetrische Kurvenscheibe (238) bewegt. Diese Kurvenscheibe besitzt zwei verschiedene Abrundungen, die je nach Abnutzung der verschiedenen Skalen für sphärische und elliptische Abtastnadeln, sowie für CD-4-Tonabnehmersysteme den Skatinghebel (241) aus seiner Ruhestellung verschieben und mittels der Zugfeder (256) das Gegenmoment auf den Tonarm übertragen. Die Justage erfolgt im Werk optimal für Abtastnadeln mit einer Spitzenverrundung von 15 ± 2 μm (kegelförmig) und 5/6 x 18/22 μm (elliptisch), sowie für CD-4-Tonabnehmersysteme. Die Sechskantmutter (239) ist fest angezogen und mit Lack gesichert. Eine eventuelle Veränderung kann nur unter Zuhilfenahme des Dual-Skate-O-Meters und der Meßschallplatte L 096 erfolgen und bleibt einer autorisierten Kundendienst-Werkstätte vorbehalten.

a) Antiskating-Einstellung auf "0". Durch den Angriff der Zugfeder im Drehpunkt des Tonarmes keine Kompensation der Skatingkraft.

b) Antiskating-Einstellung auf "1,5" der Skala für elliptische Abtastnadeln, Tonarm auf der Tonarmstütze. Die Zugfeder erzeugt die Antiskatingkraft, die über das Segment auf den Tonarm übertragen wird. Die Schenkelfeder drückt den Skatinghebel gegen die Kurvenscheibe.

c) wie "b" jedoch Tonarm über dem Plattenteller.

Defekt

Tonarmkopf sitzt nicht parallel zum Plattenteller

Ursache

Durch Transporteinwirkung hat sich der Sitz des Tonarmkopfes am Tonarmrohr geändert.

Beseitigung

Plattenteller abnehmen, mit Hilfe eines Schraubenziehers, durch die hierfür vorgesehene Bohrung in der Platine Schraube am Tonarmkopf lösen. Nach dem Ausrichten des Tonarmkopfes Schraube wieder festziehen (Fig. 19).

Fig. 10

Fig. 11 Kinematik der Tonarmsteuerung

Die Bewegungen des Tonarmes für das automatische Auf- und Absetzen werden durch die an der Unterseite des Kurvenrades (193) vorhandenen Steuerkurven bei einer Drehung des Kurvenrades um 360° hervorgerufen.

Als Steuerorgane für das Anheben und Absenken wirken dabei der Haupthebel (223) und der Heberbolzen (249) für die Horizontalbewegung des Tonarmes der Haupthebel (223) mit dem Segment (240). Die Tonarm-Aufsetzautomatik ist für 30 cm- und 17 cm-Schallplatten ausgelegt und mit der Umschaltung der Plattenteller-Drehzahlen gekoppelt. Die Aufsetzpunkte des Tonarmes werden durch Anschlag des Federbolzens des Segments (245) an die Stellschiene (212) bestimmt, die nur während des Wechselvorganges durch den Haupthebel (223) angehoben wird und damit in den Schwenkbereich des am Segment angeordneten Federbolzen gelangt. Mit Beendigung des Aufsetz- bzw. Wechselvorganges (Absenken des Tonarmes auf die Schallplatte) wird die Stellschiene (212) wieder freigegeben, die in die Normallage zurückgeht. Dadurch gelangt diese aus dem Bereich des Federbolzens, so daß für den Abspielvorgang die Horizontalbewegung des Tonarmes ungehindert möglich ist.

Tonarmlift

Der Tonarmlift gestattet das behutsame Aufsetzen des Tonarmes an jeder beliebigen Stelle (außerhalb des Abstellbereiches) der Schallplatte.

Durch Betätigen der Griffstange (44) (Verschieben nach vorne) dreht sich die Hubkurve (235). Diese Bewegung wird über die Stellschiene (212) auf den Heberbolzen übertragen, der somit den Tonarm anhebt. Nach dem Einschwenken des Tonarmes über die gewünschte Stelle der Schallplatte wird die Griff-

stange durch leichtes Antippen (nach hinten) ausgelöst. Dadurch wird die Stellschiene (212) frei und der Tonarm wird über den viskositätsgedämpften Heberbolzen langsam abgesenkt.

Die Höhe der Abtastnadel über der Schallplatte läßt sich durch Drehen der Stellschraube (43) im Bereich von 0 - 6 mm variieren. Durch Rechtsdrehen wird der Abstand vergrößert, während sinngemäß durch Linksdrehen der Abstand zwischen Schallplatte und Abtastnadel verkleinert werden kann.

Fig. 12 Tonarmlift (Tonarm abgehoben)

Defekt

Tonarm setzt nicht am Rande der Schallplatte auf

Ursache

a) Plattengrößeneinstellung falsch b) Tonarmaufsetzpunkt falsch eingestellt

c) Schallplatte entspricht nicht der Norm

d) Friktionsfläche der Tonarmkupplung verschmutzt

Tonarm wird beim Einschwenken durch Schallplatte behindert

Tonabnehmer-Höheneinstellung

Tonarm setzt nach Betätigung der Absenkvorrichtung nicht auf die Schallplatte auf.

Dämpfung durch Verunreinigung des Silikonöls im Liftrohr ist zu groß.

Tonarm senkt sich nach Betätigen der Absenkvorrichtung zu schnell auf die Schallplatte ab.

Dämpfung durch unsachgemäße Schmierstoffbeimengung zur Dämpfungsmasse zu gering.

Tonarm kehrt nach dem Aufsetzen von Hand unmittelbar nach Anlaufen des Plattentellers auf die Stütze zurück.

Die Stellung des Abstellerhebels hat sich beim Transport des Gerätes verändert.

Startvorgang

Durch Betätigen der Steuertaste (33) wird zunächst der Umschalthebel (209) nach außen verdreht. Das hat die Auslösung folgender Funktionen zur Folge:

a) Über einen Lappen wird der Schaltarm (180) verdreht. Dieser bringt seinerseits über eine Zugfeder den Umschalthebel (130) und damit das Treibrad (152) in Eingriff mit Antriebsrolle (137/139) und Plattenteller (9). Gleichzeitig wird der Netzschalter (167) durch den mit dem Schaltarm gekoppelten Schaltwinkel (177) betätigt und damit der Plattenteller in Drehung versetzt. b) Der Umschalthebel (209) wird in den Bereich des Umlenkhebels (195) gebracht, so dass dieser bei nachfolgender Drehung des Kurvenrades in seine Wechselstellung gedrängt wird.

Beseitigung

a) Mittels rechter Drehtaste (33) erforderliche Einstellung vornehmen. b) Rechte Drehtaste auf "45" stellen. Durch das frei werdende Loch mit Schraubenzieher Exzenterbolzen so weit drehen, bis der Tonarm ca. 1,5 mm vom Schallplattenrand entfernt aufsetzt. (Die Einstellung wird nur für 17,5 cm-Schallplatten vorgenommen und ergibt sich für 30 cm-Schallplatten automatisch). c) Normgerechte Schallplatte verwenden. d) Friktionsfläche reinigen.

Durch Verdrehen der Stellhülse (38). Einstellung ist richtig, wenn bei von der Stütze abgenommenem Tonarm der Abstand zwischen der Spitze der Abtastnadel und der Steuertaste (33) ca. 2 - 3 mm beträgt.

Tonarm komplett mit Tonarmlager ausbauen (auf Seite 6 beschrieben). Idealscheibe (37) entfernen, Stellhülse abnehmen und zweite Idealscheibe (37) entfernen. Idealscheibe (253) am Einstellhebel (214) entfernen. Stellschiene vom Bolzen am Einstellhebel abnehmen, leicht drehen bis Heberbolzen (249) frei wird. Heberbolzen herausnehmen. Liftrohr und Heberbolzen reinigen. Heberbolzen gleichmäßig mit "Wacker Silikonöl AK 500 000" bestreichen. Teile wieder zusammenbauen.

Tonarm komplett mit Tonarmlager ausbauen (auf Seite 6 beschrieben). Idealscheibe (37) entfernen, Stellhülse abnehmen und zweite Idealscheibe (37) entfernen. Idealscheibe (253) am Einstellhebel (214) entfernen. Stellschiene vom Bolzen am Einstellhebel abnehmen, leicht drehen bis Heberbolzen (249) frei wird. Heberbolzen herausnehmen. Liftrohr und Heberbolzen reinigen. Heberbolzen gleichmäßig mit "Wacker Silikonöl AK 500 000" bestreichen. Teile wieder zusammenbauen.

Nach dem Einbau und nach jedem Transport soll das Gerät zur automatischen Justage der Abstellautomatik einmal bei verriegeltem Tonarm gestartet werden (Steuertaste nach "start").

Fig. 13 Startstellung

Fig. 14 Stoppstellung

Das Betätigen der Steuertaste (33) gibt auch den Startwinkel (208) frei, der mittels der Zugfeder (207) in Richtung Kurvenrad gezogen wird. Dadurch wird der Abstellhebel (190) in den Bereich des Mitnehmers am Plattenteller-Ritzel gebracht und damit das Kurvenrad angetrieben. Ebenso wird der Umschalthebel (209) verriegelt. Zur Verhinderung von Bedienungsfehlern ist die Steuertaste während des Startvorganges (Drehung des Kurvenrades) in ihrer Stellung blockiert. Unmittelbar vor Erreichen der O-Stellung des Kurvenrades (Beendigung des Wechselvorganges) wird der Startwinkel durch das Kurvenrad abgedrängt und damit die Steuertaste und der Umschalthebel in ihre Ausgangsstellungen zurückgebracht. Nach dem Einbau und nach jedem Transport soll das Gerät einmal bei verriegeltem Tonarm gestartet werden. Damit wird der Absteller, der durch den Transport eine beliebige Stellung eingenommen haben kann, automatisch justiert.

Fig. 15 Kurzschließer

Manueller Start

Die auf dem Schaltarm (180) angeordnete Klinke (202) rastet beim Einwärtsschwenken des Tonarmes von Hand an dem in der Platine montierten Vierkantbolzen ein und hält den Schaltarm in dieser Stellung und damit das Treibrad (137/139) in Eingriff mit dem Plattenteller.

Durch den mit dem Schaltarm gekoppelten Schaltwinkel (177) wird der Netzschalter betätigt und damit der Plattenteller in Drehung versetzt.

Nach Erreichen der Auslaufrille der gespielten Schallplatte erfolgt die Rückführung des Tonarmes und Abschaltung des Gerätes selbsttätig. Wird dagegen der Tonarm vor Beendigung des Spieles von der Schallplatte abgehoben und von Hand zur Stütze geführt, löst der Bolzen des Segmentes (245) die Rastung der Klinke (202) so, daß mittels der Zugfeder (181) der Schaltarm in seine Ausgangsstellung zurückgebracht wird. Dadurch unterbricht der Netzschalter die Stromzufuhr. Gleichzeitig wird das Treibrad abgehoben.

Stoppschaltung

Bei Betätigen des Schalthebels in Stellung "stop" wird nur der Startwinkel (181) nach vorne gezogen. Dadurch kommt der Absteller mit dem Kurvenrad in Eingriff. Der Umlenkhebel (208) bleibt in seiner Stoppstellung.

Bei auf der Stütze befindlichem Tonarm und Betätigen der Steuertaste in Stellung "stop" darf der Umschalthebel nicht blockieren.

Kurzschließer

Zur Vermeidung von Störgeräuschen während des Wechselvorganges und beim automatischen Auf- und Absetzen des Tonarmes ist das Gerät mit einem Kurzschließer ausgerüstet. Die Steuerung der Schaltfedern für beide Kanäle erfolgt durch das Kurvenrad. Im Ruhezustand des Gerätes ist der Kurzschluß der Tonabnehmerleitungen aufgehoben.

Schallplattenabwurf

Für das Stapeln und Abwerfen der Schallplatten sind je nach Mittelloch-Durchmesser (7 oder 38 mm) die Wechselachse AW 3 oder die Abwurfsäule AS 12 vorgesehen.

Eingeleitet wird der Abwurfvorgang durch die Prägung des Kurvenrades (193), dessen Abwurfkurve die Abwurfwippe (A) und den Wechselbolzen (173) steuert. Die dabei entstehende Abwärtsbewegung löst dann über die Wechselachse oder Abwurfsäule den Abwurf einer Schallplatte aus.

Die Abwurfkurve ist am Kurvenrad so angeordnet, daß der Abwurf einer Schallplatte nur erfolgen kann, wenn sich der Tonarm über der Stütze, also außerhalb des Bereiches des größtmöglichen Schallplatten-Durchmessers (30,5 cm) befindet.

Abstell- und Wechselvorgang

Die Einleitung des Wechselvorganges nach Abspielen einer Schallplatte und die Endausschaltung nach Abtasten der letzten Platte eines Stapels werden durch den Mitnehmer (M) des Plattentellerritzels (PR) und des Abstellhebels (190) hervorgerufen.

Der Abstellhebel (190) wird dabei durch die Bewegung des Tonarmes beim Abspielvorgang mit Hilfe der Abstellschiene (225) proportional der Rillensteigung an den Mitnehmer herangeführt. Der exzentrisch befestigte Mitnehmer drängt den Abstellhebel (190) bei jeder Umdrehung zurück, solange der Vorschub des Tonarmes nur eine Rillenbreite beträgt. (Fig. 16 a).

Erst die Auslaufrille mit ihrer größeren Steigung führt den Abstellhebel (190) mit größerem Hub an den Mitnehmer heran, so daß der Abstellhebel erfaßt und mitgenommen wird. (Fig. 16 b)

Das Kurvenrad (193) wird dadurch aus der 0-Stellung in Eingriff mit dem Ritzel des Plattentellers gebracht. (Fig. 16 c)

Fig. 16 Schallplattenabwurf

Fig. 17 Einleitung der Wechsel- bzw. Abstellfunktion

Fig. 18 Wechselvorgang

Fig. 19

Fig. 20

Endabstellung

Die Funktionen Endabstellung und Wechselvorgang sind durch die Stellung des Umlenkhebels (195) bedingt. Der Umlenkhebel (195) wird nach jedem Startvorgang oder Plattenabwurf vom Haupthebel (223) in Stoppstellung gebracht (längeres Ende des Umlenkhebels zur Kurvenradmitte). Beim nachfolgenden Plattenabwurf wird der Umlenkhebel (195) von der Abwurfwippe (A) umgelenkt (Startstellung), so daß der Tonarm nach Abwurf der Platte einschwenken und auf diese aufsetzen kann. Ist nun keine Schallplatte mehr auf der Achse, bleibt diese in ihrer Bewegung nach unten verriegelt und die Abwurfwippe kann den Umlenkhebel nicht umschalten, er bleibt in seiner Stoppstellung und bewirkt, daß der Tonarm sich auf die Stütze absenken kann. Beim Einlaufen des Kurvenrades (193) in die O-Stellung kann die Nase des Schaltarmes (180) in die am Kurvenrad vorgesehene Aussparung einlaufen, den Netzschalter (167) betätigen und das Treibrad (152) abheben.

Plattenteller bleibt nach dem selbsttätigen Aufsetzen des Tonarmes auf der Schallplatte stehen.

Ursache

a) Schaltarm (180) wird durch Klinke (202) nicht verriegelt. b) Netzschalter hat die Stromzufuhr unterbrochen (hat ausgeschaltet).

Beseitigung

a) Durch Verdrehen des Exzenterbolzens auf der Klinke. b) Durch Justieren des Schaltwinkels (177). (Spiel zwischen Schaltwinkel und Schaltarm max. 0,3 mm).

Defekt

Die letzte Schallplatte des Stapels wird dauernd wiederholt.

Ursache

Wechselachse defekt.

Beseitigung

Wechselachse austauschen.

Defekt

Nach dem Justieren des Tonarmaufsetzpunktes für 17,5-cm Schallplatten stimmt der Aufsetzpunkt für 30 cm-Schallplatten nicht.

Ursache

Exzenterbolzen (E) des Einstellhebels (214) dejusiert

Beseitigung

Tonarmaufsetzpunkt durch Drehen des Exzenterbolzens (E) justieren

Defekt

Beim Verschieben der Drehtaste auf "stop" fällt eine Schallplatte

Ursache

Abwurfwippe (A) wird vom Umschalthebel nicht blockiert.

Beseitigung

Umschalthebel so justieren, dass er nach Auslösen der Funktion "stop" ca. 1,5 mm unter die Abwurfwippe läuft.

Defekt

Schallplattenabwurf versagt.

Ursache

Abwurfwippe hat zu kleinen Hub.

Beseitigung

Mit Exzenterschraube an der Abwurfwippe Hub regulieren. Die Einstellung ist richtig, wenn in 0-Stellung des Kurvenrades und verriegelter Wechselachse beim Hochdrücken des Wechselbolzens die drei Stützen der Wechselachse eine Längsbewegung von 0,2 mm ausführen.

Fig. 21

Fig. 22

Fig. 23

Defekt

Nadel gleitet aus der Spielrille

Vertikale Tonarmbewegung beim Aufsetzvorgang ist gehemmt

Tonarm bewegt sich bei Auflagekraft- und Antiskatingskala in O-Stellung a) von innen nach außen b) von außen nach innen

Ursache

a) Tonarm ist nicht balanciert

b) Tonarmauflagekraft zu gering

c) Abtastspitze der Nadel abgeschliffen oder abgesplittert

d) zu hohe Lagerreibung im Tonarmlager

e) Stahlkugel (224) für Abstellschie-ne (225) fehlt

f) Antiskatingeinstellung falsch

a) Lagerreibung zu groß

b) Heberbolzen klemmt im Liftsohr

a) Antiskatingeinrichtung dejustiert

b) Zu straffe Tonarmleitungen erzeugen ein Drahtmoment

Beseitigung

a) Tonarm ausbalancieren

b) Tonarmbalance überprüfen, Auflagekraft auf den vom Systemhersteller angegebenen Wert einstellen

c) Abtastnadel erneuern

d) Tonarmlager kontrollieren

e) Stahlkugel (224) ersetzen

f) Antiskatingeinstellung korrigieren

a) Reibung durch Einstellung der Lagerschraube (Gewindestift 64) beseitigen und Balance kontrollieren

b) Heberbolzen herausnehmen und reinigen (auf Seite 9 beschrieben)

a) Skatinghebel so justieren, daß Skatingfeder genau am Tonarmdrehpunkt angreift

b) Tonarmleitungen locker verlegen

Während des Wechselvorganges und beim automatischen Auf- und Absetzen des Tonarmes machen sich Störgeräusche bemerkbar

Kurzschließer dejustiert. Der Abstand zwischen den Schleiffedern und den Kurzschlußleisten am Kurzschließer ist zu groß

Durch Biegen der Kurzschlussleisten. Die Einstellung ist richtig, wenn in der Nullstellung des Kurvenrades der Abstand zwischen Schleiffedern und den Kurzschlussleisten am Kurzschließer ca. 0,5 mm beträgt. Kontaktfedern mit Pflegemittel (z.B. Kontakt 61) einsprühen und Justierung der Kurzschlussleisten prüfen.

Keine Wiedergabe. Der Kurzschluss der Tonabnehmerleitung wird nicht mehr auf- gehoben.

Abstand zwischen den Schleiffedern und den Kurzschlussleisten fehlt oder ist zu gering

Durch Justieren der Kurzschlussleisten. Die Einstellung ist richtig, wenn in der Nullstellung des Kurvenrades der Abstand zwischen Schleiffedern und den Kurzschlussleisten am Kurzschließer ca. 0,5 mm beträgt.

Motor schaltet beim Aufsetzen auf die Stütze nicht ab

Entstörkondensator (im Netzschalter) ist defekt (Kurzschluss)

Entstörkondensator im Netzschalter durch neues Exemplar ersetzen.

Akustische Rückkop- plung

a) Chassisteile (z. B. auch Anschlussleitungen) streifen am Werkbrett-ausschnitt

b) Anschlussleitungen sind zu straff gespannt

a) Werkbrettausschnitt nach den Angaben der Einbauanleitung ausrichten. Leitungen verlegen.

b) Kabel lockern bzw. verlängern.

Ersatzteile

Pos.	Art.-Nr.	Bestückung	Anzahl	Preisgruppe
1	215 470	Abwurfsäule AS 12	1
2	213 895	Wechselachse AW 3	1
3	220 213	Zentrierstück 2	1
4	200 709	Plattenstift	1
5	214 054	Scheibe	1
6	200 543	Sprengring	1
7	229 732	Ring	1
8	232 970	Plattentellerbelag kpl. mit Ring und Scheibe	1
9	232 971	Plattenteller kpl. mit Belag	1
10	229 743	Drehknopf	1
11	229 733	Skalanring	1
12	228 111	Justierschraube	1
13	230 529	Gewindestück	1
14	230 521	Druckfeder blau (1224)	3
	230 523	Druckfeder (1225)	1
15	200 723	Gummidämpfer	3
16	200 722	Topf	3
17	232 972	Federaufhängung kpl. (1224)	3
	232 975	Federaufhängung kpl. (1225)	3
18	232 976	Tonarmkopf kpl.	1
19	231 992	Kontaktplatte kpl. mit Masseblech	1
20	201 132	Griff	1
21	210 182	Sicherungsscheibe geu. 4,2/8	1
22	210 630	Scheibe 4,2/8/0,5 ST	1
23	210 197	Greifring 4/0,8	1
24	215 430	Halterung TK 14 kpl.	1
25	232 978	Tonarmstütze kpl.	1
26	210 361	Sechskantmutter BM 3	3
27	200 718	Druckfeder	2
28	210 624	Scheibe 4,2/7/0,3 ST	4
29	201 632	Gummischeibe	2
30	200 713	Scheibe	2
31	200 712	Federtopf	2
32	200 711	Federring	2
33	229 767	Schalthebel kpl.	2
34	225 096	Dual-Zeichen	1
35	232 999	Blande 1224 kpl.	1
	232 998	Blande 1225 kpl.	1
36	216 644	Steuerpimpel	1
37	210 143	Sicherungsscheibe 1,5	2
38	218 318	Stellhülse	1
39	229 655	Lagerspitze	1
40	229 685	Druckfeder	1
41	210 469	Zylinderschraube M 3 x 4	3
42	233 004	Abdeckung kpl. mit Heberbolzen	1
43	229 631	Stellschraube	1
44	229 745	Griffstange kpl.	1
45	210 353	Sechskantmutter BM 2	1
46	232 997	Einbauplatte kpl.	1
47	213 260	Halbrund-Kerbnagel	4
48	214 047	Halsschraube	2
49	214 210	Transportsicherung kpl.	2
54	233 000	Tonarm kpl.	1
55	233 001	Gewicht kpl.	1
56	229 788	Gewindedorn	1
57	233 003	Lager kpl.	1
58	232 985	Federhaus kpl.	1
59	229 725	Platte	1
60	203 475	Senkechraube M 3 x 8	1
61	229 723	Stellschraube	1
62	232 068	Druckfeder	1
63	218 043	Scheibe 3,2/7/0,5 ST	2
64	217 438	Gewindestift	1
65	229 721	Kontermutter	1
66	232 986	Lagerbock kpl.	1
67	229 720	Zeiger	1
68	229 738	Lagerschraube kpl.	1
69	229 794	Antiskating-Drehknopf kpl.	1

Fig. 24 Explosionsdarstellung, Teile über der Platine

Fig. 25 Explosionsdarstellung, Teile unter der Platine

Pos.	Art.-Nr.	Bestückung	Anzahl	Preisgruppe
100	232 439	Federscheibe 6,4/11/0,15	1
101	229 373	Einstellrad	1
102	210 586	Scheibe 3,2/7/0,5 ST	1
103	210 362	Sachskantmutter BM 3	5
104	228 112	Justierrad	1
105	210 182	Sicherungsscheibe geu.	1
106	228 113	Scheibe 4,2/8/1,0 ST	1
107	210 146	Sicherungsscheibe 3,2	2
108	229 370	Umschaltsegment	1
109	229 714	Druckfeder	1
110	229 663	Träger kpl.	1
111	210 472	Zylinderschraube AM 3 x 4	2
112	229 715	Lagerachse	1
113	210 369	Sechskantmutter M 5	1
114	204 608	Scheibe	1
115	204 606	Gummischeibe	1
116	204 607	Zwischenscheibe	1
117	230 470	Puffer 50 Hz/60 Hz (1224)	1
118	228 471	Abschirmblech kpl.	1
119	233 038	Lagerbügel oben kpl.	1
120	233 023	Anker kpl.	1
121	230 027	Stator 110/220 V kpl. (2-Pol-Motor)	1
	233 025	Stator 150 V kpl. (2-Pol-Motor)	1
122	210 522	Zylinderschraube AM 4 x 18	2
123	233 039	Lagerbügel unten kpl.	1
124	228 472	Zentrierschraube	2
125	233 021	2-Pol-Motor AM 203 110/220 V kpl.	1
	233 022	2-Pol-Motor AM 203 150 V kpl.	1
126	229 374	Regulierrad	1
127	229 695	Regulierblech	1
128	210 600	Scheibe 3,2/8/1 ST	1
129	229 716	Druckfeder	1
130	229 672	Umschalthebel	1
131	229 372	Justierscheibe	1
132	229 748	Abschirmblech	1
133	232 987	Kurzschließer kpl.	1
134	211 614	Lötöse	1
135	210 469	Zylinderschraube AM 3 x 3	2
136	210 366	Sechskantmutter BM 4	3
137	232 898	Antriebsrolle 50 Hz (1225)	1
	232 899	Antriebsrolle 60 Hz (1225)	1
138	230 559	Gewindestift M 2,5 x 3,5	1
139	232 896	Antriebsrolle 50 Hz kpl. (1224)	1
	232 897	Antriebsrolle 60 Hz kpl. (1224)	1
140	230 559	Gewindestift M 2,5 x 3,5	1
141	210 472	Zylinderschraube M 3 x 4	2
142	210 615	Scheibe 3,2/20/1,5	1
143	228 932	Abschirmblech	1
144	233 038	Lagerbügel oben kpl.	1
145	209 939	Kabeldurchführungstülle	1
146	233 020	Stator 110/220 V kpl. (4-Pol-Motor)	1
	233 018	Stator 150 V kpl. (4-Pol-Motor)	1
147	233 016	Anker kpl.	1
148	233 039	Lagerbügel unten kpl.	1
149	228 472	Zentrierschraube	1
150	233 014	4-Pol-Motor AM 400 110/220 V kpl.	1
	233 015	4-Pol-Motor AM 400 150 V kpl.	1
151	210 146	Sicherungsscheibe 3,2	2
152	217 888	Treibrad kpl.	1
153	200 633	Sicherungsscheibe	1
154	229 719	Glaitscheibe	1
155	229 747	Schwenkhebel kpl.	1
156	232 997	Einbauplatte kpl.	1
157	229 660	Schaltstange	1
158	223 625	Sperrscheibe 3	1
159	233 012	Schalterplatta kpl.	1
	233 013	Schalterplatte UL mit Spezial-Kondensator kpl.	1
160	209 505	Kondensator 10 nF/1000 V/10 %	1
	230 355	Kondensator 68 nF/ 250 V/20 %	1
161	230 148	Schaltwinkel	1
162	230 151	Schieber	1
163	230 296	Zugfedar	1
164	219 200	Schnappfeder	1
165	233 010	Netzschalterdeckel kpl.	1
	233 011	Deckel UL kpl. (für KS 4 mit Anschlußplatte)	1
166	210 498	Zylinderschraube M 3 x 28	1
167	233 009	Netzschalter kpl.	1
Pos.	Art.-Nr.	Bezeichnung	Anzahl	Preisgruppe
	233 008	Netzschalter UL mit Spez.-Kondensator kpl.	1
168	233 007	Anschlußplatte kpl.	1
169	233 006	Deckel für Anschlußplatte kpl.	1
170	210 501	Zylinderschraube M 3 x 35	1
171	233 005	Anschlußplatte kpl. mit Deckel	1
172	218 155	Sechskantschraube M 4 x 6	2
173	229 753	Wechselbolzen kpl.	1
174	213 920	Druckfeder	1
175	213 921	Buchse	1
176	210 145	Sicherungsscheibe 2,3	7
177	229 700	Schaltwinkel	1
178	210 145	Sicherungsscheibe 2,3	7
179	210 145	Sicherungsscheibe 2,3	7
180	229 674	Schaltarm	1
181	229 698	Zugfeder	1
182	210 586	Scheibe 3,2/7/0,5 ST	1
183	229 690	Einschalthebel kpl.	1
184	231 017	Zugfeder	1
185	210 145	Sicherungsscheibe 2,3	7
186	210 641	Scheibe 4,2/10/1 ST	2
187	210 361	Sechskantmutter M 3	3
188	200 687	Haltefeder	1
189	210 144	Sicherungsscheibe 2,3	2
190	229 635	Abstellhebel	1
191	229 756	Reibplatte	1
192	210 145	Sicherungsscheibe 2,3	7
193	232 988	Kurvenrad kpl.	1
194	200 650	Gummitülle	1
195	229 755	Umlenkhebel	1
196	200 522	Schnappfeder	1
197	229 754	Kugellager	1
198	210 366	Sechskantmutter BM 4	1
199	232 990	Lagerbrücke kpl.	1
200	227 045	Zugfeder	1
201	219 049	Vierkantstück	1
202	229 758	Klinke kpl.	1
203	229 704	Scheibe 3,2/13/0,5 ST	1
204	210 145	Sicherungsscheibe 2,3	7
205	227 060	Gewindebolzen	1
206	229 650	Ansatzmutter
207	229 686	Zugfeder	1
208	229 634	Startwinkel	1
209	229 757	Umschalthebel kpl.	1
210	229 654	Rillanbolzen	1
211	210 147	Sicherungsscheibe 4	1
212	229 629	Stellschiene	1
213	229 649	Blattfeder	1
214	229 759	Einstellhebel	1
215	210 641	Scheibe 4,2/10/1 ST	2
216	210 361	Sechskantmutter M 3	3
217	210 145	Sicherungsscheibe 2,3	7
218	200 528	Achse	1
219	229 648	Lagerbock	1
220	229 642	Blattfeder	1
221	200 458	Abstandsbuchse	1
222	210 480	Zylinderschraube AM 3 x 6	1
223	232 993	Haupthebel kpl.	1
224	209 358	Kugel 4,0	1
225	229 633	Abstellschiene	1
226	201 187	Gleitscheibe	1
227	210 145	Sicherungsscheibe 2,3	7
228	231 079	Kabelschellen kpl.	1
229	209 436	Flachsteckhülse	4
230	214 602	AMP-Steckhülse	4
231	209 425	Cynchstecker weiß	2
232	209 426	Cynchstecker schwarz	2
233	229 761	Lagerwinkel	1
234	232 373	Zylinderschraube AM 3 x 3	1
235	229 679	Hubkurve	1
236	229 680	Bremsstück	1
237	216 867	Sicherungsscheibe gewölbt	1
238	220 899	Kurvenscheibe	1
239	210 361	Sechskantmutter BM 3	3
240	229 688	Schenkelfeder	1
241	229 796	Skatinghebel kpl. mit Stellschraube und Schenkelfeder	1
			1
242	210 146	Sicherungsscheibe 3,2	2
Pos.	Art.-Nr.	Bestückung	Anzahl	Preisgruppe
243	221 260	Stellschraube ....	1
244	210 362	Sachakantmutter M 3 ....	5
245	233 002	Segment kpl. ....	2
246	229 772	Gewindestift ....	1
247	223 777	Steuerpimpel ....	1
248	216 853	Druckfeder ....	1
249	229 769	Heberbolzen ....	1
250	223 146	Sicherungsfeder ....	1
251	229 362	Führungslager ....	1
252	210 145	Sicherungsscheibe 2,3 ....	7
253	210 145	Sicherungsscheibe 2,3 ....	7
255	201 184	Einstallscheibe ....	1
256	218 591	Zugfeder ....	1
257	210 362	Sechskantmutter BM 3 ....	5
258	210 155	Zahnscheibe A 3,2 ....	2
259	233 089	Abschirmblech kpl. mit Isolierplatte ....	1
260	227 254	Cynchbuchsanplatte ....	1
261	210 480	Zylinderschraube AM 3 x 6 ....	2
262	232 995	Netzkabel Amerika kpl. ....	1
263	209 424	Zwergstecker für Tonabnehmerkabel ....	1
264	207 303	Tonabnehmerkabel kpl. mit Zwergatecker und Flachsteckhülse ....	1
265	232 996	Netzkabel Europa kpl. ....	1
266	226 817	Tonabnehmerkabel kpl. mit Cynchsteckern ....	1
**	214 120	Abstandsrollen und Schrauben für TA-Befestigung	1
**	230 747	Verpackungskarton kpl. ....	1
**	229 987	Einbauanweisung ....
**	211 473	Stroboskopscheibe 50/60 Hz ....
**	230 582	Bedienungsanleitung 1224 4-sprachig ....
**	230 637	Bedienungsanleitung 1225 4-sprachig ....
**	231 307	Bedienungsanleitung 1225 UAP ....
**	228 114	Einstellgriff ....	1

** Teile nicht abgebildet Änderungen vorbehalten!

Fig. 26 Schmierstellen über der Platine

Das Gerät wird im Werk an allen Lager- und Gleitstellen ausreichend geschmiert. Ein Ergänzen der Öle und Fette ist bei normalem Gebrauch des Plattenspielers erst nach etwa 2 Jahren erforderlich, da die wichtigsten Lagerstellen (Motorlager) mit Ölspeicherbuchsen ausgerüstet sind.

Lagerstellen und Gleitflächen sollen eher sparsam als reichlich mit Schmierstoffen versehen werden. Wichtig ist, dass keinerlei Öle und Fette auf die Friktionsflächen des Treibrades, der Antriebsrolle und des Plattentellers kommen, weil sonst Schlupf entsteht. Auch sollte das Berühren dieser Teile aus den gleichen Gründen vermieden werden.

Bei der Verwendung unterschiedlicher Schmierstoffe traten häufig chemische Zersetzungs-Vorgänge ein.

Um Schmierpannen zu vermeiden, empfehlen wir die Verwendung der unten angegebenen Original-Schmierstoffe.

Für das Nachschmieren sind folgende Schmiermittel zu verwenden:

Fig. 27 Schmierstellen unter der Platine

Dual Gebrüder Steidinger · 7742 St. Georgen/Schwarzwald
