Produkttyp	TV-Antenne (Innenantenne)
Marke	Megasat
Modell	DVB-T 30 V2
Artikelnummer	200218
Frequenzbereich	VHF 87.5 - 230 MHz, UHF 470 - 862 MHz
Empfangsbereiche	UHF, VHF, FM, DAB, DAB+
Maximale Verstärkung	VHF 28 dB, UHF 28 dB
Ausgangssignal	max. 100 dBμV
Ausgangsimpedanz	75 Ohm
Rauschmaß	< 3 dB
Stromversorgung	AC 100-240 V, 50/60 Hz
Verstärkerregelung	variabel (Drehregler)
LED-Betriebsanzeige	Ja, Ein/Aus
Antennentypen	Einstellbare Ringantenne (UHF), Teleskopantennen (VHF/FM)
Kompatibilität	DVB-T/T2, HDTV, H.264, H.265, ISDB-T, DMB-T/H, ATSC, DAB/FM-Radio
Schaltungstechnik	SMD-Technologie, rauscharmer High-Gain-Verstärker
Sicherheitshinweise	Nicht öffnen; vor Feuchtigkeit schützen; Lüftungsschlitze freihalten; vor Reinigung Netzstecker ziehen
Aufstellort	Innenraum, möglichst hoch und fensternah, fern von Störquellen
Reinigung	Mit weichem, trockenem Tuch; Netzstecker vorher ziehen

Häufig gestellte Fragen - DVB-T 30 V2 MEGASAT

Wie installiere ich die Megasat DVB-T 30 V2 Antenne?

Stecken Sie den Netzstecker in eine Steckdose (AC 100-240 V) und verbinden Sie das Koaxialkabel mit dem Antenneneingang Ihres Fernsehers oder DVB-T2-Receivers. Drehen Sie den Ein/Aus-Drehknopf im Uhrzeigersinn, bis die LED aufleuchtet. Schalten Sie den Fernseher ein und führen Sie einen Sendersuchlauf durch.

Wo sollte die Antenne platziert werden?

Platzieren Sie die Antenne möglichst hoch und in Fensternähe, um eine freie Sicht zum Sendemast zu haben. Vermeiden Sie Störquellen wie Klimaanlagen, Mikrowellen oder Aufzüge. Ein Abstand von mindestens 1 Meter zu anderen elektronischen Geräten wird empfohlen.

Wie stelle ich den optimalen Empfang ein?

Richten Sie die Teleskopantennen für VHF (Länge je nach Band: bei Band I ganz ausziehen, bei Band III auf ca. 40 cm verkürzen) und die Ringantenne für UHF aus. Drehen Sie den Verstärkungsregler, um die Signalstärke anzupassen. Bewegen Sie die Antenne langsam, bis das Bild störungsfrei ist.

Was bedeuten die verschiedenen Antennenteile?

Die Ringantenne (rund) dient dem UHF-Empfang (Kanäle 21-69). Die beiden Teleskopstäbe sind für VHF-Signale (Kanäle 1-12) und FM-Radio zuständig. Der Drehknopf schaltet die Antenne ein und reguliert die Verstärkung. Die LED zeigt den Betriebszustand an.

Kann ich die Antenne auch für DAB+ Radio nutzen?

Ja, die Antenne ist kompatibel mit DAB und DAB+ sowie FM-Radio. Schließen Sie das Koaxialkabel an ein DAB+-fähiges Gerät an und stellen Sie die Teleskopantennen für optimalen Empfang ein.

Wie schließe ich die Antenne an meinen Fernseher an?

Verbinden Sie das mitgelieferte Koaxialkabel mit dem Antenneneingang (ANT IN) Ihres Fernsehers oder DVB-T2-Receivers. Stecken Sie den Netzstecker in die Steckdose. Schalten Sie die Antenne mit dem Drehknopf ein. Führen Sie anschließend einen Sendersuchlauf am Fernseher durch.

Die LED leuchtet nicht, obwohl die Antenne eingeschaltet ist. Was tun?

Überprüfen Sie, ob der Netzstecker richtig in der Steckdose sitzt und die Steckdose Spannung führt. Drehen Sie den Ein/Aus-Drehknopf ganz im Uhrzeigersinn. Wenn die LED weiterhin nicht leuchtet, könnte ein Defekt vorliegen. Kontaktieren Sie den Kundendienst.

Ist die Antenne für den Außenbereich geeignet?

Nein, die Megasat DVB-T 30 V2 ist eine Innenantenne und nicht für den Außeneinsatz vorgesehen. Sie sollte vor Regen, direkter Sonneneinstrahlung und Feuchtigkeit geschützt werden.

Wie reinige ich die Antenne?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse und die Antennenelemente abzuwischen. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten.

Welche Sicherheitsvorkehrungen muss ich beachten?

Öffnen Sie das Gehäuse nicht – es besteht Stromschlaggefahr. Halten Sie Lüftungsschlitze frei. Vermeiden Sie Tropf- und Spritzwasser. Nutzen Sie das Gerät nicht, wenn das Netzkabel beschädigt ist. Halten Sie Folien und Verpackungsteile von Kindern fern (Erstickungsgefahr).

BEDIENUNGSANLEITUNG DVB-T 30 V2 MEGASAT

Bedienungsanleitung DVB-T 30 V2

Technische Änderungen,

Druckfehler und Irrtümer vorbehalten.

Sicherheitshinweise:

Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrischen Geräte auf die Obereite des Gerätes.

Erstickungsgefahr: Lassen Sie Kinder nicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch.

Standort: Steilen Sie das Gerät nicht ins Freie, um Schaden durch Blitz, Regen oder Sonneneinstrahlung zu vermelden.

Offnen des Gerätes: Offnen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

Produktmerkmale:

• Variabler Verstärkungsregler

• Ein/Aus LED Betriebsleuchte

• SMD-Schaltungstechnik Design

- Integrierter High-Gain- und rauscharmer Verstärker

- Einstellbare Ringantenne für den besten UHF-Empfang

- Verstellbare Teleskop-Antennen für optimalen VHF- und FM-Radioempfang

- Kompatibel mit HDTV von verschiedenen digitalen terrestrischen Signalen

(DVB-1/12, H.264, H.265, ISDB-1, DMB-1/H, ATSC) und DAB/FM-Radios)

Technische Daten:

• Frequenzbereich: VHF 87.5 - 230 MHz

UHF 470 - 862 MHz

• Empfangsbereich: UHF / VHF / FM / DAB / DAB+

• Max. Verstärkung. VHF 28 dB / UHF 28 dB

• Ausgangssignal: max. 100dBμV

• Widerstand: 75 Ohm

• Rauschmaß: < 3 dB

• Stromversorgung: AC 110V / 230V

Installation:

Hinweis: Für den besten Empfang, überprüfen Sie bitte die folgenden Schritte.

1. Halten Sie die Antenne entfernt von Störquellen, Geräten mit großem Stromverbrauch,

wie z.B. Klimaanlage, Aufzug, Fön, Mikrowelle, usw.

1. Positionieren Sie die Antenne in der Nähe von einem Fenster, wenn die Antenne in Innenräumen verwendet wird.

2. Installieren Sie die Antenne so hoch wie möglich, um Störungen und Unterbrechungen zwischen Sendemast und Empfangsan-

tenne zu vermeiden.

(1) Netzstecker (2) Signal Ausgang

Einstellungen und Anschluss:

- Stecken Sie den AC 230V Netzstecker (1) in die 230V Steckdose.

- Verbinden Sie das „zum TV“ Kabel (2) mit dem Antenneneingang am TV oder dem DVB-T/T2 Receiver.

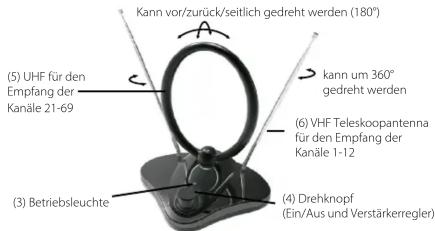

Nach Überprüfung, ob alles ordnungsgemäß angeschlossen wurde, drehen Sie im Uhrzeigersinn den on/off Drehknopf (4), um die Antenne einzuschalten. Die LED (3) leuchtet auf und zeigt, dass der Verstärker funktioniert. Nun schalten Sie Ihr TV-Gerät ein und wählen ein TV-Programm. Anschließend richten Sie die Stabantennen (6), die Dipolantenne (5) und die Verstärkung des Verstärkers (4) so ein, wie es im nächsten Abschnitt beschrieben wird.

Signal Empfang:

VHF SIGNALE - I-III BAND (Kanäle 1-12)

Diese Antenne empfängt VHF Signale (analog und digital) durch die Stabantennen (6).

Für den besten Empfang stellen Sie die Stabantennen wie folgt ein:

- Für BAND I: Ziehen Sie die Stabantennen komplett aus.

- Für BAND III: Verkürzen die Stabantennen auf ca. 40 cm

(die Länge der Antenne ist abhängig von dem gewünschten Kanal den Sie empfangen möchten)

- Dann bewegen Sie die Stabantennen bis Sie den besten Empfang erhalten.

UHF SIGNALE - IV-5 BAND (Kanäle 21-69)

Diese Antenne empfängt UHF Signale durch die Dipolantenne (5).

Für den besten Empfang stellen Sie die Dipolantenne wie folgt ein:

- Neigen Sie die Dipolantenne nach oben und unten

- Drehen Sie die Dipolantenne seitwärts bis Sie den besten Empfang erhalten

Verstärkungseinstellung:

Um die Verstärkung einzustellen, drehen Sie den on/off Drehknopf (4), bis Sie den besten

Signalempfang bekommen:

- um die Verstärkung zu erhöhen, drehen Sie den Regler im Uhrzeigersinn

- um die Verstärkung zu verringern, drehen Sie den Knopf gegen den Uhrzeigersinn

Hinweis: Die Antenne kann direkt am TV oder an einem DVB-T Receiver betrieben werden. Folgende Beispiele zeigen Ihnen die

Anschlüssmöglichkeit

(Abb. 1) Direkte Verbindung zum TV

(Abb. 2) Direkte Verbindung zu einem DVB-T/T2 Receiver

Konformitätsinformationen:

Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet:

Megasat DVB-T 30 V2 (Art-Nr. 200218)

Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlaue

Die Konformitätserklärung können Sie auf unserer Homepage downloaden:

WEEE Reg.-Nr. DE70592344

MEGASAT

User manual DVB-T 30 V2

(Fig. 1) Direkte Verbindung zum TV

(Fig. 2) Direkte Verbindung zu einem DVB-T/T2 Receiver

Megasat DVB-T 30 V2 (Art-Nr. 200218)

Megasat Werke GmbH, Brückenstraße 2a, D-97618 Niederlauer

WEEE Reg.-Nr. DE70592344
