Produkttyp	DVB-T/DVB-T2 Zimmerantenne
Marke	Megasat
Modell	WH 3
Frequenzbereich	174-230 MHz (VHF), 470-862 MHz (UHF)
Verstärkung	ca. 20 dB
Stromversorgung	5 V über USB (Netzteil im Lieferumfang)
Stromverbrauch	< 1 W
Abmessungen (B x H x T)	ca. 150 x 200 x 30 mm
Gewicht	ca. 200 g
Impedanz	75 Ohm
Anschluss	Koaxial (F-Stecker)
Farbe	Schwarz
Montage	Standfüßchen oder Wandhalterung (nicht im Lieferumfang)
Zubehör im Lieferumfang	Antenne, USB-Netzteil, Koaxialkabel (ca. 1,5 m), Bedienungsanleitung
Reinigung	Nur trockenes Tuch verwenden, keine aggressiven Reinigungsmittel
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 60 °C
Zertifizierungen	CE, RoHS
Garantie	2 Jahre

Häufig gestellte Fragen - WH 3 MEGASAT

Wie schließe ich die Megasat WH 3 Antenne an?

Verbinden Sie das mitgelieferte Koaxialkabel mit dem Antenneneingang Ihres Fernsehers oder Receivers. Stecken Sie das USB-Kabel in ein USB-Netzteil (5 V) und schließen Sie dieses an eine Steckdose an. Platzieren Sie die Antenne möglichst frei und entfernt von Metallgegenständen.

Welche Sender kann ich mit der WH 3 empfangen?

Die Antenne ist für den Empfang von DVB-T/DVB-T2 (terrestrisches Fernsehen) ausgelegt. Die empfangbaren Sender hängen von Ihrem Standort und der Entfernung zum nächsten Sendemast ab. In Ballungsgebieten sind in der Regel viele Sender verfügbar.

Warum habe ich keinen oder schlechten Empfang?

Mögliche Ursachen:

• Die Antenne steht zu nah an Metallteilen oder elektrischen Geräten.
• Der Standort ist ungünstig – versuchen Sie es in Fensternähe oder höher.
• Der Sendemast ist zu weit entfernt oder durch Hindernisse abgeschattet.
• Das Koaxialkabel ist defekt oder nicht richtig angeschlossen.

Kann ich die Antenne auch im Freien verwenden?

Die WH 3 ist für den Innenbereich konzipiert. Bei Verwendung im Freien muss sie vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden – dies kann die Lebensdauer beeinträchtigen. Wir empfehlen stattdessen eine wetterfeste Außenantenne.

Benötige ich einen DVB-T2 Receiver?

Wenn Ihr Fernseher bereits einen eingebauten DVB-T2-Tuner besitzt, können Sie die Antenne direkt anschließen. Bei älteren Geräten ohne integrierten Tuner benötigen Sie einen externen Receiver. Prüfen Sie die technischen Daten Ihres Fernsehers.

Wie kann ich die Antenne reinigen?

Reinigen Sie die Antenne nur mit einem trockenen, weichen Tuch. Verwenden Sie keine Reinigungsmittel, da diese die Oberfläche beschädigen können. Achten Sie darauf, dass keine Flüssigkeit in das Innere gelangt.

Warum leuchtet keine Kontrollleuchte?

Die WH 3 hat keine Kontrollleuchte. Überprüfen Sie stattdessen, ob der Fernseher einen Sender findet. Wenn kein Sender empfangen wird, prüfen Sie die Stromversorgung und den Anschluss des Koaxialkabels.

Kann ich die Antenne mit einem Verlängerungskabel nutzen?

Ja, Sie können das Koaxialkabel mit einem handelsüblichen Koaxial-Verlängerungskabel (F-Stecker) verlängern. Verwenden Sie möglichst kurze Kabel, um Signalverluste zu vermeiden.

Wie ist die Reichweite der Antenne?

Die Reichweite hängt von der Senderleistung und den örtlichen Gegebenheiten ab. In städtischen Gebieten können Sie oft Sender in 10-20 km Entfernung empfangen. In ländlichen Regionen kann die Reichweite geringer sein.

Kann ich die Antenne zurückgeben, wenn ich unzufrieden bin?

Bitte informieren Sie sich bei Ihrem Händler über die Rückgabebedingungen und Garantiebestimmungen. Bei defekten Geräten wenden Sie sich an den Kundendienst von Megasat.

BEDIENUNGSANLEITUNG WH 3 MEGASAT

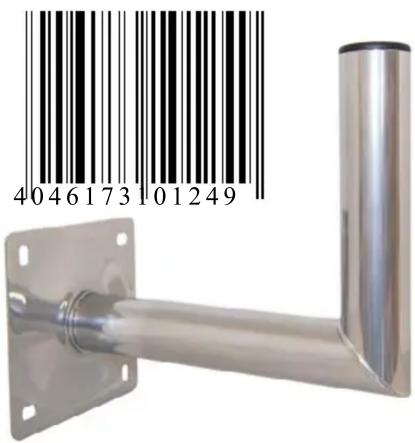

Wandhalter WH3 Alu TÜV

Montage- und Gebrauchsanleitung

Information zur sicheren Bedienung

Die Wandhalterung ist vorwiegend zur Befestigung von Satellitenschüsseln mit einem Durchmesser bis zu 90 cm bestimmt (die Grösse der zu installierenden Satellitenschüssel richtet sich u.a. auch nach ihrer Konstruktion sowie der Stelle, an der die Wandhalterung angebracht werden soll). Je nach Bedarf und beabsichtigten Zweck des Benutzers können mittels dieser Wandhalterung auch andere Objekte befestigt werden. Die Voraussetzung dafür ist, dass die maximal zulässige Wandhalterungsbelastung nicht überschritten wird.

Bei der Installierung der Satellitenschüssel oder eines anderen Objektes ist es verboten, die Wandhalterung für sog. „Behelfszwecke“ zu nutzen, z.B. Setzen des Fusses auf die Halterung durch den Monteur.

Zudem ist bei der Montage die vorgeschriebene Erdung zu beachten.

Zwingende Kontrolle der Befestigungsteile

Durch den Benutzer hat einmal im Monat eine regelmässige Sichtkontrolle zu erfolgen. Insbesondere ist hierbei darauf zu achten, ob auf den Schweissverbindungen keine Rissspuren oder keine korridierten Stellen sichtbar sind. Der Benutzer hat eine Sichtkontrolle auch nach einem Gewitter begleitet durch einen starken Wind durchzuführen. Es ist auch zu beachten, dass die Wandhalterung sich an dem Befestigungsunterboden nicht gelockert hat, dieses bedingt durch die mangelnde Unterbodenfestigkeit oder zu lockeres Anschrauben der Muttern an die Befestigungsdübel.

Informationen zum Verbot einer weiteren Benutzung bei festgestellten Beschädigungen

Beim Auftreten von festgestellten Beschädigungen (Risse, Korrosion an Schweissnähten) hat der Benutzer das in der Wandhalterung befestigte Objekt abzubauen, folglich die Wandhalterung abzubauen und eine Reklamation in der Verkaufsstelle oder bei dem Vertreiber einzureichen.

Montage

Die Wandhalterung ist stark und stabil an die senkrechte Wand mittels 4 Befestigungsstahldübeln mit einem Durchmesser ausgelegt für eine Mutter von min M8 oder mittels anderer Schrauben je nach dem Unterboden zu installieren, an den sie zu befestigen ist. Es wird empfohlen, die Montage der Wandhalterung so durchzuführen, dass das zur Wand hin parallel liegende Rohr senkrecht positioniert ist. Dieses erleichtert die weitere Montage und das Aufstellen der Satellitenschüssel.

Falls die Wandhalterung für die Befestigung eines anderen Objektes vorgesehen ist, muss der Einstellwinkel des zur Wand hin parallel liegenden Rohrs nicht senkrecht sein, dieses richtet sich vielmehr nach dem Bedarf des Benutzers.

Informationen zur Befestigung an verschiedenen Unterböden

Die Wandhalterung ist an einen beständigen und gleichmässigen Unterboden, wie z.B. Mauerwerk oder Betonwand zu befestigen. Bei der Befestigung der Wandhalterung an einen Holzunterboden ist auf die ausreichende Holzdicke und ihre Beständigkeit zu achten.

Es ist verboten, die Wandhalterung an Unterböden mit unzureichender Beständigkeit zu montieren, z.B. alte Schornsteine, Tonunterboden, morsche Holzbaiken, Unterböden mit verwitterter Oberfläche, die porös und brüchig sind.

Bei der Befestigung der Wandhalterung an ein Mauerwerk ist zu beachten, dass die Befestigungsdübel nicht in der Fuge zwischen den Ziegeln eingeschlagen werden.

Bei allen eventuell auftretenden Problemen bei der Montage der Wandhalterung informieren Sie sich bitte bei dem Verkäufer.

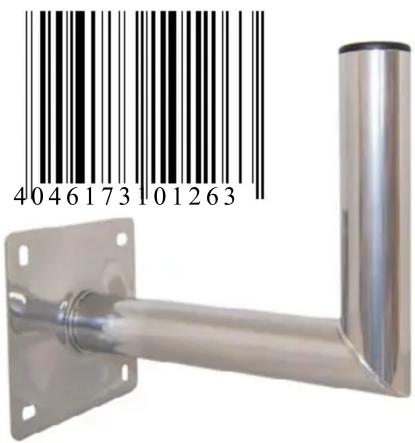

Wandhalter WH4 Alu TÜV

Montage- und Gebrauchsanleitung

Information zur sicheren Bedienung

Die Wandhalterung ist vorwiegend zur Befestigung von Satellitenschüsseln mit einem Durchmesser bis zu 90 cm bestimmt (die Grösse der zu installierenden Satellitenschüssel richtet sich u.a. auch nach ihrer Konstruktion sowie der Stelle, an der die Wandhalterung angebracht werden soll). Je nach Bedarf und beabsichtigten Zweck des Benutzers können mittels dieser Wandhalterung auch andere Objekte befestigt werden. Die Voraussetzung dafür ist, dass die maximal zulässige Wandhalterungsbelastung nicht überschritten wird.

Bei der Installierung der Satellitenschüssel oder eines anderen Objektes ist es verboten, die Wandhalterung für sog. „Behelfszwecke“ zu nutzen, z.B. Setzen des Fusses auf die Halterung durch den Monteur.

Zudem ist bei der Montage die vorgeschriebene Erdung zu beachten.

Zwingende Kontrolle der Befestigungsteile

Durch den Benutzer hat einmal im Monat eine regelmässige Sichtkontrolle zu erfolgen. Insbesondere ist hierbei darauf zu achten, ob auf den Schweissverbindungen keine Rissspuren oder keine korridierten Stellen sichtbar sind. Der Benutzer hat eine Sichtkontrolle auch nach einem Gewitter begleitet durch einen starken Wind durchzuführen. Es ist auch zu beachten, dass die Wandhalterung sich an dem Befestigungsunterboden nicht gelockert hat, dieses bedingt durch die mangelnde Unterbodenfestigkeit oder zu lockeres Anschrauben der Muttern an die Befestigungsdübel.

Informationen zum Verbot einer weiteren Benutzung bei festgestellten Beschädigungen

Beim Auftreten von festgestellten Beschädigungen (Risse, Korrosion an Schweissnähten) hat der Benutzer das in der Wandhalterung befestigte Objekt abzubauen, folglich die Wandhalterung abzubauen und eine Reklamation in der Verkaufsstelle oder bei dem Vertreiber einzureichen.

Montage

Die Wandhalterung ist stark und stabil an die senkrechte Wand mittels 4 Befestigungsstahldübeln mit einem Durchmesser ausgelegt für eine Mutter von min M8 oder mittels anderer Schrauben je nach dem Unterboden zu installieren, an den sie zu befestigen ist. Es wird empfohlen, die Montage der Wandhalterung so durchzuführen, dass das zur Wand hin parallel liegende Rohr senkrecht positioniert ist. Dieses erleichtert die weitere Montage und das Aufstellen der Satellitenschüssel.

Falls die Wandhalterung für die Befestigung eines anderen Objektes vorgesehen ist, muss der Einstellwinkel des zur Wand hin parallel liegenden Rohrs nicht senkrecht sein, dieses richtet sich vielmehr nach dem Bedarf des Benutzers.

Informationen zur Befestigung an verschiedenen Unterböden

Die Wandhalterung ist an einen beständigen und gleichmässigen Unterboden, wie z.B. Mauerwerk oder Betonwand zu befestigen. Bei der Befestigung der Wandhalterung an einen Holzunterboden ist auf die ausreichende Holzdicke und ihre Beständigkeit zu achten.

Es ist verboten, die Wandhalterung an Unterböden mit unzureichender Beständigkeit zu montieren, z.B. alte Schornsteine, Tonunterboden, morsche Holzbalken, Unterböden mit verwitterter Oberfläche, die porös und brüchig sind.

Bei der Befestigung der Wandhalterung an ein Mauerwerk ist zu beachten, dass die Befestigungsdübel nicht in der Fuge zwischen den Ziegeln eingeschlagen werden.

Bei allen eventuell auftretenden Problemen bei der Montage der Wandhalterung informieren Sie sich bitte bei dem Verkäufer.

Wandhalter WH5 Alu TÜV

Montage- und Gebrauchsanleitung

Information zur sicheren Bedienung

Die Wandhalterung ist vorwiegend zur Befestigung von Satellitenschüsseln mit einem Durchmesser bis zu 90 cm bestimmt (die Grösse der zu installierenden Satellitenschüssel richtet sich u.a. auch nach ihrer Konstruktion sowie der Stelle, an der die Wandhalterung angebracht werden soll). Je nach Bedarf und beabsichtigten Zweck des Benutzers können mittels dieser Wandhalterung auch andere Objekte befestigt werden. Die Voraussetzung dafür ist, dass die maximal zulässige Wandhalterungsbelastung nicht überschritten wird.

Bei der Installierung der Satellitenschüssel oder eines anderen Objektes ist es verboten, die Wandhalterung für sog. „Behelfszwecke“ zu nutzen, z.B. Setzen des Fusses auf die Halterung durch den Monteur.

Zudem ist bei der Montage die vorgeschriebene Erdung zu beachten.

Zwingende Kontrolle der Befestigungsteile

Durch den Benutzer hat einmal im Monat eine regelmässige Sichtkontrolle zu erfolgen. Insbesondere ist hierbei darauf zu achten, ob auf den Schweissverbindungen keine Rissspuren oder keine korridierten Stellen sichtbar sind. Der Benutzer hat eine Sichtkontrolle auch nach einem Gewitter begleitet durch einen starken Wind durchzuführen. Es ist auch zu beachten, dass die Wandhalterung sich an dem Befestigungsunterboden nicht gelockert hat, dieses bedingt durch die mangelnde Unterbodenfestigkeit oder zu lockeres Anschrauben der Muttern an die Befestigungsdübel.

Informationen zum Verbot einer weiteren Benutzung bei festgestellten Beschädigungen

Beim Auftreten von festgestellten Beschädigungen (Risse, Korrosion an Schweissnähten) hat der Benutzer das in der Wandhalterung befestigte Objekt abzubauen, folglich die Wandhalterung abzubauen und eine Reklamation in der Verkaufsstelle oder bei dem Vertreiber einzureichen.

Montage

Die Wandhalterung ist stark und stabil an die senkrechte Wand mittels 4 Befestigungsstahldübeln mit einem Durchmesser ausgelegt für eine Mutter von min M8 oder mittels anderer Schrauben je nach dem Unterboden zu installieren, an den sie zu befestigen ist. Es wird empfohlen, die Montage der Wandhalterung so durchzuführen, dass das zur Wand hin parallel liegende Rohr senkrecht positioniert ist. Dieses erleichtert die weitere Montage und das Aufstellen der Satellitenschüssel.

Falls die Wandhalterung für die Befestigung eines anderen Objektes vorgesehen ist, muss der Einstellwinkel des zur Wand hin parallel liegenden Rohrs nicht senkrecht sein, dieses richtet sich vielmehr nach dem Bedarf des Benutzers.

Informationen zur Befestigung an verschiedenen Unterböden

Die Wandhalterung ist an einen beständigen und gleichmässigen Unterboden, wie z.B. Mauerwerk oder Betonwand zu befestigen. Bei der Befestigung der Wandhalterung an einen Holzunterboden ist auf die ausreichende Holzdicke und ihre Beständigkeit zu achten.

Es ist verboten, die Wandhalterung an Unterböden mit unzureichender Beständigkeit zu montieren, z.B. alte Schornsteine, Tonunterboden, morsche Holzbaiken, Unterböden mit verwitterter Oberfläche, die porös und brüchig sind.

Bei der Befestigung der Wandhalterung an ein Mauerwerk ist zu beachten, dass die Befestigungsdübel nicht in der Fuge zwischen den Ziegeln eingeschlagen werden.

Bei allen eventuell auftretenden Problemen bei der Montage der Wandhalterung informieren Sie sich bitte bei dem Verkäufer.
