Produkttyp	Dunstabzugshaube
Marke	KKT Kolbe
Modell	UBH600B
Abmessungen (B x T x H)	600 mm x 500 mm x 150 mm
Gewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	200 W
Abluftleistung (max.)	600 m³/h
Geräuschpegel (max.)	65 dB(A)
Bedienungsart	Elektronische Drucktasten
Beleuchtung	2 x 1.5 W LED
Filtertyp	Aluminium-Fettfilter
Anzahl der Geschwindigkeitsstufen	3 Stufen
Abluftdurchmesser	150 mm
Energieeffizienzklasse	A
Installation	Wandmontage
Umluftbetrieb	Möglich mit optionalem Aktivkohlefilter
Wartung	Fettfilter spülmaschinengeeignet; monatlich reinigen
Sicherheitsmerkmale	Automatische Abschaltfunktion, Sicherheitsschalter
Ersatzteile verfügbar	Filter, LED-Leuchtmittel

Häufig gestellte Fragen - UBH600B KKT Kolbe

Wie installiere ich die Dunstabzugshaube UBH600B?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube ist für die Wandmontage vorgesehen. Stellen Sie sicher, dass der Abluftschlauch an einen externen Auslass angeschlossen ist, oder nutzen Sie den Umluftbetrieb mit einem Aktivkohlefilter. Beachten Sie die detaillierten Schritte in der Bedienungsanleitung.

Was soll ich tun, wenn die Haube nicht richtig absaugt?

Überprüfen Sie, ob die Fettfilter sauber und nicht verstopft sind. Stellen Sie außerdem sicher, dass der Abluftschlauch nicht blockiert ist. Verwenden Sie den Umluftbetrieb, tauschen Sie den Aktivkohlefilter regelmäßig aus.

Wie oft sollte ich die Fettfilter reinigen?

Reinigen Sie die Aluminium-Fettfilter mindestens einmal im Monat. Sie sind spülmaschinengeeignet. Bei häufigem Kochen kann eine häufigere Reinigung erforderlich sein.

Kann ich die Haube ohne Abluftschlauch verwenden?

Ja, die UBH600B kann im Umluftbetrieb verwendet werden. Sie müssen einen optionalen Aktivkohlefilter installieren, um Gerüche zu absorbieren.

Welchen Aktivkohlefilter benötige ich?

Verwenden Sie einen Aktivkohlefilter, der mit KKT Kolbe UBH600B kompatibel ist. Es handelt sich in der Regel um einen rechteckigen Filter, der hinter den Fettfilter passt. Die genaue Teilenummer entnehmen Sie bitte der Bedienungsanleitung.

Wie tausche ich die LED-Leuchtmittel aus?

Schalten Sie die Stromversorgung aus. Die LED-Leuchtmittel befinden sich normalerweise unter der Haube. Entfernen Sie vorsichtig das alte Leuchtmittel und setzen Sie ein neues desselben Typs (1,5 W LED) ein. Wenn Sie unsicher sind, wenden Sie sich an den Kundendienst.

Warum macht die Haube Geräusche?

Der normale Betriebsgeräuschpegel beträgt bis zu 65 dB. Wenn es lauter ist, überprüfen Sie, ob die Filter richtig eingesetzt sind oder ob eine Verstopfung im Lüfter vorliegt. Stellen Sie außerdem sicher, dass die Haube sicher montiert ist.

Wie lange beträgt die Garantiezeit?

KKT Kolbe bietet in der Regel 2 Jahre Garantie auf Material- und Verarbeitungsfehler. Überprüfen Sie Ihren Kaufbeleg oder wenden Sie sich an den Kundendienst für Details.

Kann ich die Haube fernbedienen?

Nein, die UBH600B wird manuell über elektronische Drucktasten an der Frontblende bedient. Es gibt keine Fernbedienung oder Smart-Funktion.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Anleitung ist kostenlos auf notice-facile.com verfügbar. Suchen Sie nach 'KKT Kolbe UBH600B' und laden Sie das PDF in Ihrer bevorzugten Sprache herunter.

BEDIENUNGSANLEITUNG UBH600B KKT Kolbe

für Ihre Unterbau-Dunstabzugshaube

Vielen Dank für Ihr Vertrauen

und Glückwunsch zum Kauf Ihrer neuen Dunstabzugshaube!

Lesen Sie dieses Handbuch sorgfältig und aufmerksam durch, bevor Sie das Gerät auspacken!

Es enthält wichtige Informationen über die sichere Installation, Benutzung und Instandhaltung, sowie wichtige Warnhinweise zur Verwendung Ihres Geräts.

Markieren Sie die für Sie wichtigen Stellen, bewahren Sie das Handbuch so auf, dass Sie jederzeit darin nach schlagen können und geben Sie es auch an andere Nutzer, sowie an den Installateur des Geräts weiter.

Im Hinblick auf die ständige Weiterentwicklung behalten wir uns evtl. notwendige Modifizierungen des Geräts und / oder des Handbuchs vor, um der Bedienerfreundlichkeit, dem Schutz des Benutzers und dem aktuellen technischen Standard besser zu entsprechen.

Die aktuellste Version Ihres Benutzerhandbuchs sowie weitere Daten, Dokumente und Informationen finden Sie auf der entsprechenden Produktseite oder im Bereich "Fragen & Antworten" unseres Online-shops auf www.kolbe.de.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedienung und Pflege viele Jahre dienen wird.

Sollten Sie trotz unserer eingehenden Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren haus-eigenen Kundenservice. Dieser wird Ihnen gerne weiterhelfen.

Für einen reibungslosen Ablauf bei eventuellen Rückfragen empfehlen wir Ihnen, die 20-stellige Seriennummer Ihres Geräts im entsprechenden Feld unten zu notieren.

Diese befindet sich auf dem Typenschild des Geräts oder auf dessen Verpackung.

Ihr KKT KOLBE - Team

Seriennummer meines Geräts:

KKT KOLBE

Benutzerhandbuch

Einbau-Dunstabzugshaube, Modelle: UBH600B, UBH600S, UBH600W Version 1.2

© KKT KOLBE Küchentechnik GmbH & Co. KG KKT KOLBE ist eine eingetragene Handelsmarke.

Inhalt

Wichtige Sicherheitshinweise 4

Weitere Hinweise und Symbole 14

1. Produktübersicht 18

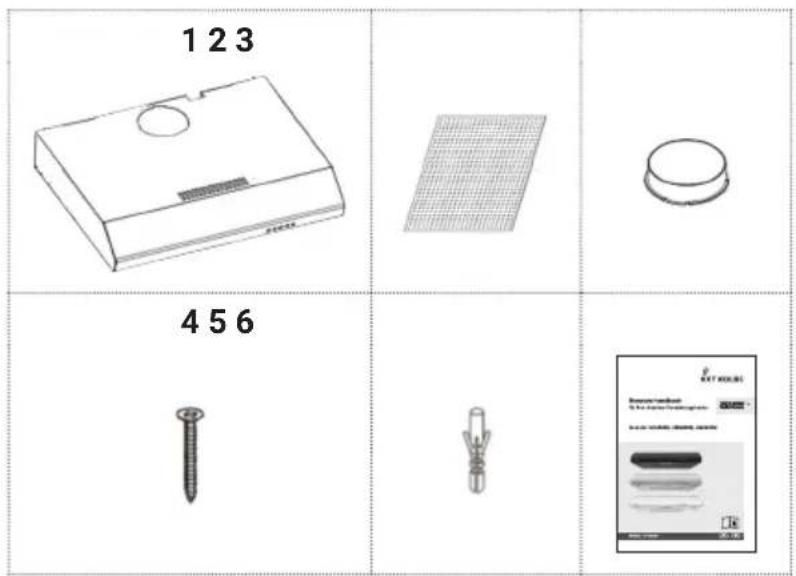

1.1 Lieferumfang

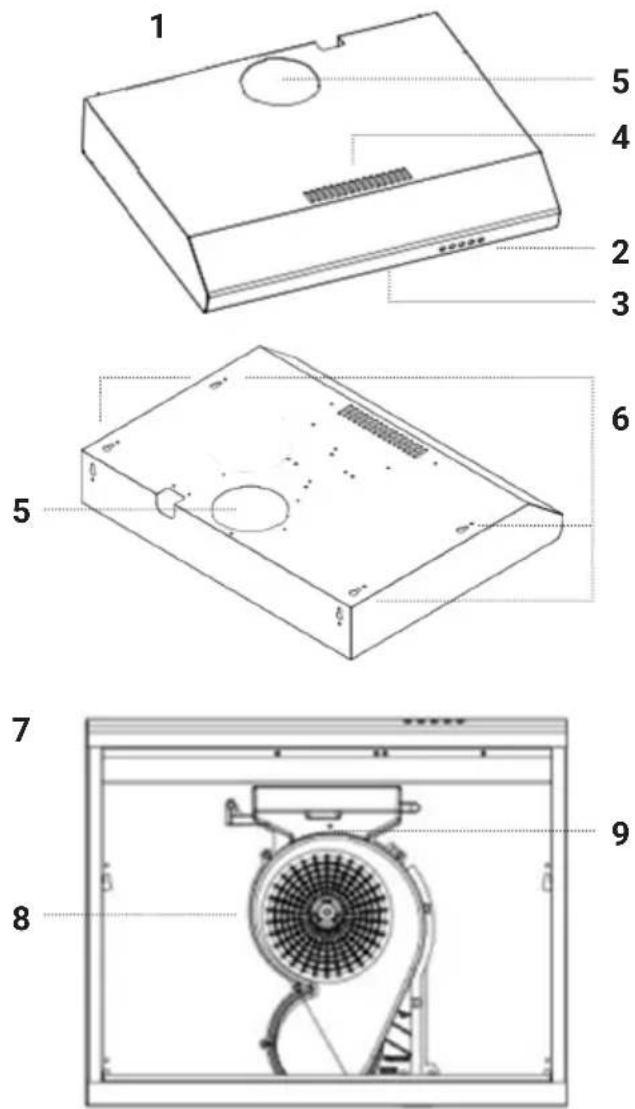

1.2 Aufbau und Eigenschaften des Geräts

1. Funktionsweise und Benutzung des Geräts 20

2.1 Zweckbestimmung und Funktionsprinzip

2.2 Betriebsarten

1. Hinweise vor dem Gebrauch 23

3.1 Auspacken und Vorbereitung des Geräts

3.2 Inbetriebnahme der Dunstabzugshaube

1. Bedienung, Einstellung und Benutzung 24

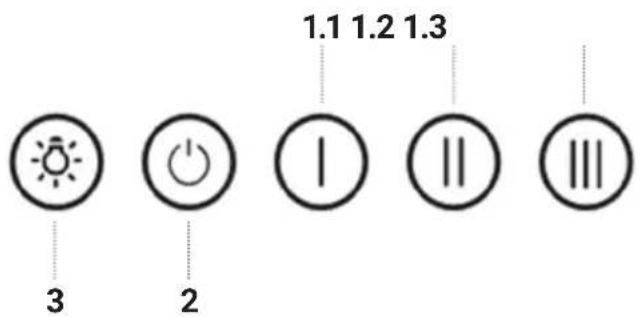

4.1 Bedienfeld - Kurzübersicht

4.2 Tastenbedienung und -einstellung

4.3 Eignung der Leistungsstufen

1. Anwendungsempfehlungen, Richtlinien und Tipps 26

5.1 Effiziente Nutzung der Dunstabzugshaube

1. Reinigung und Instandhaltung 28

6.1 Reinigung der Gerätekomponenten

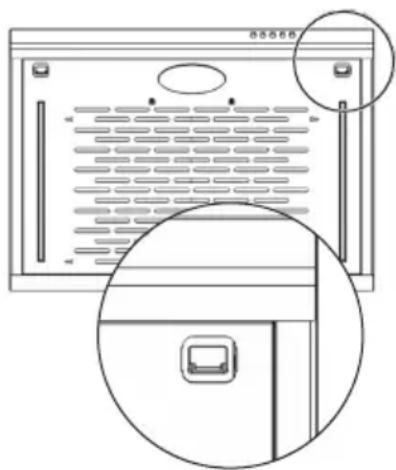

6.2 Entnahme und Reinigung des Metall-Filters

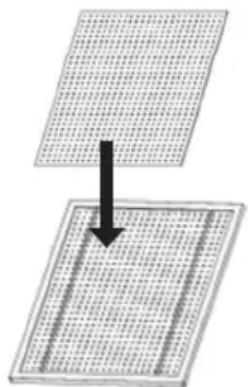

6.3 Auswechseln bzw. De-/Montage des Vlies-Filters

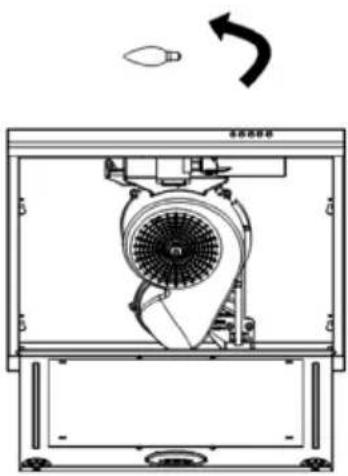

6.4 Auswechseln der LED-Beleuchtung

1. Problemlösung 34

2. Installation der Dunstabzugshaube 36

8.1 Wichtige Hinweise und Installationsanforderungen

8.2 Wahl der Montagefläche

8.3 Installationsmaße / Ausrichtung

8.4 Installationsvorbereitung und -hinweise

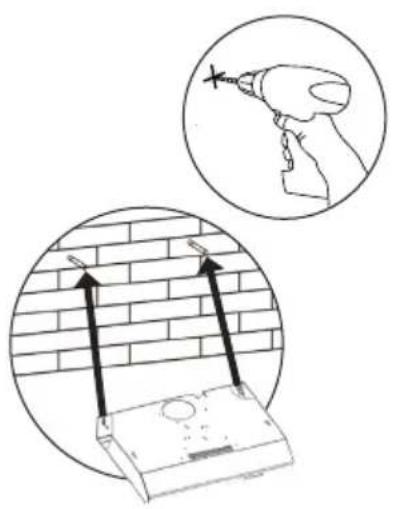

8.5 Montage des Geräts

8.6 Anschluss an die Stromversorgung

1. Technische Daten 49

Wichtige Sicherheitshinweise

Dieses Handbuch ist die Grundlage für die sichere Benutzung Ihres Geräts.

Lesen und befolgen Sie die darin beschriebenen Anweisungen genau, bevor Sie es installieren und in Betrieb nehmen!

Der Hersteller ist nicht verantwortlich für Schäden oder Probleme, die durch Nichtbeachtung der Anleitung, inkorrekte Installation oder unsachgemäße Handhabung entstanden sind.

Bestimmungsgemäße Verwendung

W A R N U N G! Gefahren für Leib und Leben und Beschädigungsgefahren!

Dieses Gerät kann durch fehlende Voraussetzungen oder Kenntnisse für dessen Handhabung eine potenzielle Gefahr für Personen und Umgebung darstellen! Um diese zu vermeiden, beachten Sie die folgenden Hinweise!

- Halten Sie Kinder unter 8 Jahren und Haustiere in sicherer Entfernung vom Gerät!

- Von Kindern ab 8 Jahren oder Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten, Mangel an Erfahrung oder Wissen darf dieses Gerät nur benutzt, gereinigt oder allgemein gewartet werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden oder von ihr bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben!

- Lassen Sie Kinder nicht mit dem Gerät, dessen Bestandteilen oder in der Nähe des Geräts spielen!

- Das Gerät ist für den privaten Gebrauch im häuslichen Umfeld ausgelegt und zum Absaugen von Kochdünsten bestimmt, die bei der Zubereitung von Speisen entstehen.

Verwenden Sie es ausschließlich für den vorgesehenen Zweck!

- Das Gerät ist für den Einbau in einen Oberschrank und zur Benutzung in Kombination mit einem haushaltsüblichen Kochfeld bestimmt.

Es ist nicht für Grillgeräte, offene Feuerstätten für feste Brennstoffe oder für die Benutzung zu gewerblichen Zwecken geeignet.

• Das Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
• Das Gerät ist nicht zur Fernbedienung oder den Betrieb über eine externe Zeitschaltuhr vorgesehen.
• Nicht verwendete elektrische Geräte stellen ein Sicherheitsrisiko dar!
  Lassen Sie das Gerät nicht unbenutzt eingeschaltet und trennen Sie es von der Stromversorgung, wenn Sie es für einen längeren Zeitraum nicht gebrauchen!

Allgemeine Warnhinweise

W A R N U N G! Lebens- und Verletzungsgefahren!

• Dieses Gerät sollte von einer entsprechend qualifizierten Fachkraft unter Einhaltung der geltenden Vorschriften und Normen, sowie der entsprechenden Anweisungen dieses Handbuchs installiert und in Betrieb genommen werden! Hierfür ist das Gerät von der Stromversorgung zu trennen!
• Halten Sie sämtliche Verpackungsmaterialien, Montagezubehör und Kleinteile außer Reichweite von Kindern und Haustieren!
  Diese können sehr gefährlich sein, wenn sie z.B. über den Kopf gezogen oder verschluckt werden!

• Die Benutzung von defekten oder beschädigten Geräten kann sehr gefährlich sein!

Versichern Sie sich vor dem Gebrauch, dass sich das Produkt und seine Bestandteile in vollständigem und tadellosem Zustand befinden!

Benutzen Sie das Gerät im Fall einer Funktionsstörung oder Beschädigung nicht, trennen Sie es sofort von der Stromzufuhr und wenden Sie sich an den Kunden-service oder ent sprechend qualifiziertes Fachpersonal!

- Bei Reparaturen, Änderungen oder Wartungen am Gerät durch unqualifizierte Personen besteht Stromschlag- und Brand- und Verletzungsgefahr!

Diese dürfen nur durch eine entsprechend qualifizierte Fachkraft unter Einhaltung sämtlicher geltender Sicherheitsvorschriften, einschließlich der Anweisungen dieses Handbuchs erfolgen und das Gerät ist hierfür von der Stromzufuhr zu trennen!

Versuchen Sie niemals, selbstständig Änderungen an Gerätekomponenten, Kabeln oder Steckern vorzunehmen und demontieren Sie keine Teile des Geräts, wenn dies nicht ausdrücklich in diesem Handbuch angewiesen wird!

Öffnen Sie das Gehäuse nur, soweit dies im Rahmen der Montage und Reinigung beschrieben ist!

- Bei gleichzeitigem Abluftbetrieb der Dunstabzugs-haube und raumluftabhängigen Feuerstätten oder Geräten kann durch unzureichende Zuluft ein Unterdruck entstehen, wodurch Rauch und giftige Verbrennungsgase aus Kaminen oder Abluftschächten zurück in die Wohnräume gezogen werden!

In diesem Fall besteht Lebensgefahr!

Sorgen Sie bei Abluftbetrieb des Dunstabzugs stets für ausreichende Frischluftzufuhr!

Befolgen Sie hierzu die Hinweise und Anweisungen im Installationskapitel!

- Kanten und Bauteile können scharfkantig sein und Verletzungen verursachen!

Verhalten Sie sich bei jeglicher Handhabung entsprechend vorsichtig und schützen Sie sich bei Bedarf, z.B. mit Arbeitshandschuhen!

- Bei nicht ordnungsgemäßer Installation kann das Gerät instabil sein und herabfallen!

Befolgen Sie alle Anweisungen des Installationskapitels genau und achten Sie auf eine solide und sichere Befestigung!

- Beachten Sie, dass sich das Gerät durch aufsteigen-de Hitze beim Kochen stark erwärmen kann!

Verhalten Sie sich entsprechend vorsichtig und berühren Sie Gehäuse und Filter erst, wenn diese abgekühlt sind!

• Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen!
  Vermeiden Sie es, insbesondere für Säuglinge, direkt in die eingeschalteten Leuchten zu blicken!
• Stellen Sie keine Gegenstände auf das Gerät bzw. dessen Komponenten!
  Diese können herabfallen und Verletzungen oder Beschädigungen verursachen!

W A R N U N G !

Stromschlaggefahr / Gefahren durch Strom!

- Um Stromschläge und Beschädigungen zu vermeiden, trennen Sie das Gerät während der Installation, Wartung, Reinigung oder anderer Arbeiten daran von der Stromversorgung!

- Prüfen Sie vor der Benutzung, ob die technischen Daten auf dem Typenschild des Geräts (insbesondere Spannung in V und Frequenz in Hz) mit den örtlichen Gegebenheiten kompatibel sind!

Ist dies nicht der Fall, bringen Sie das Gerät an die Verkaufsstelle zurück! Bei Unklarheiten wenden Sie sich an Ihren Strom versorger!

- Das Gerät ist mit einem Standardstecker aus ge- stattet und muss an eine in Übereinstimmung mit allen geltenden Vorschriften installierte Steck dose fern von Hitzequellen angeschlossen werden!

Bei Unsicherheiten wenden Sie sich an eine ausgewiesene Elektrofachkraft!

• Änderungen am Stromversorgungssystem dürfen nur von einer zertifizierten Elektrofachkraft durch geführt werden!
  Für nicht qualifizierte Personen besteht die Gefahr von lebensgefährlichen Stromschlägen!
• Verwenden Sie zum Anschluss des Geräts keine Mehrfachsteckdosen oder Verlängerungskabel!
  Diese gewähren nicht die nötige Sicherheit!
• Um Beschädigungen des Stromkabels und damit verbundene Gefahren zu vermeiden, achten Sie darauf, dass dieses nicht geknickt oder gequetscht wird und nicht mit heißen Oberflächen, scharfen Kanten u.ä. in Berührung kommen kann!
  Ziehen Sie den Stecker nicht am Kabel aus der Steck-dose, sondern greifen Sie ihn direkt!
• Vermeiden Sie stets Kontakt von Flüssigkeiten oder Feuchtigkeit mit spannungführenden Teilen!
  Dies kann einen Kurzschluss oder Stromschlag verursachen!
  Halten Sie insbesondere das Kabel stets trocken!
  Verwenden Sie keine Hochdruckreiniger oder Dampfstrahler zur Reinigung des Geräts!
• Um mögliche Stromschläge durch Schleichstrom zu vermeiden, bedienen Sie das Gerät nicht mit nassen oder feuchten Händen und tragen sie während der Bedienung Schuhwerk!

WARNUNG!

Brandgefahr!

- Bei Anschluss eines Abluftschlauchs muss dieser aus hitze- und feuerbeständigem Material sein und ggf. in einem separaten ins Freie führenden Abluftschacht nach außen verlegt bzw. an diesen angeschlossen werden! Er darf durch keine anderen Schächte oder Kamine verlegt werden, um Brandgefahr zu vermeiden!

- Ablagerungen von Öl oder Fett, insbesondere in Filtern und Geräteinnenraum, können sich bei Erhitzung schnell entzünden! Reinigen Sie Gerät und Filter regelmäßig und be treiben Sie das Gerät niemals ohne Filter!

- Benutzen Sie unter der Dunstabzugshaube kein offenes Feuer (z.B. zum Flambieren)! Offene Flammen und die dadurch verursachte aufsteigende Hitze können das Gerät in Brand setzen! Betreiben Sie Gaskochstellen unter dem Gerät nicht ohne Kochgeschirr, das deren Größe entspricht und regeln Sie die Flamme so, dass sie nicht über den Boden des Kochgeschirrs tritt! Betreiben Sie Stark- oder Wokbrenner mit mehr als 5kW oder zwei Gaskochstellen gleichzeitig nicht länger als 15 Minuten mit größter Flamme!

- Funkenflug in der Nähe des Dunstabzugs kann einen Brand verursachen!

Das Gerät darf nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installiert werden, wenn an dieser eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist!

- Lassen Sie insbesondere beim Frittieren oder Erhitzen von Ölen und Fetten ihr Kochgut wegen Brandgefahr nie unbeaufsichtigt!

Beachten Sie, dass bei mehrfach verwendetem Öl oder Fett das Risiko der Selbstentzündung steigt!

- Im Fall eines Brandes unterbrechen Sie die Stromzufuhr und ersticken Sie die Flammen vorsichtig mit einer Löschdecke oder ähnlichem!

Löschen Sie brennendes Öl oder Fett nie mit Wasser! Lassen Sie das Gerät nach dem Löschen von einer entsprechend qualifizierten Fachkraft überprüfen!

ACHTUNG!

Gefahr von Beschädigungen und Funktionsbeeinträchtigungen!

- Halten Sie bei der Installation die in diesem Handbuch angegebenen Sicherheitsabstände und -anweisungen genau ein, um Beschädigungen z.B. durch Hitzeeinwirkung zu vermeiden!

- Halten Sie das Gerät immer in einem sauberen Zustand, reinigen Sie den Metall-Filter und wechseln Sie den Vlies-Filter in den empfohlenen zeitlichen Abständen, um Gefahren, Schäden und Funktions-beeinträchtigungen durch Ablagerungen von Fetten und Schmutz zu vermeiden!

Beachten sie hierzu die Hinweise und Anweisungen im entsprechenden Abschnitt dieses Handbuchs!

- Um Beschädigungen der Oberflächen zu vermeiden, benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und befolgen Sie zur Reinigung und Pflege die Anweisungen im entsprechenden Kapitel!

- Während des Kochens entsteht Feuchtigkeit, was langfristig Beschädigungen von Oberflächen zur Folge haben kann!

Um dies zu vermeiden, schalten Sie das Gerät beim Kochen immer ein!

Weitere Hinweise und Symbole

In diesem Handbuch

Symbole für Gefahren und Informationen

Warnung vor Gefahren für Personen und von Beschädigungen

Lesen Sie die mit diesem Symbol gekennzeichnete Sicherheits-hinweise besonders sorgfältig und verhalten Sie sich entsprechend den Anweisungen, um Gefahren zu vermeiden! Geben Sie diese Hinweise auch an andere Benutzer und den Installateur weiter!

Gefahrenabstufung durch kombinierte Signalworte:

WARNUNG!

Hinweis auf eine gefährliche Situation, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird

VORSICHT!

Hinweis auf eine gefährliche Situation, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird

ACHTUNG!

Hinweis auf eine Situation, die zu Beschädigungen am Produkt oder an Gegenständen in seiner Umgebung führen kann, wenn sie nicht vermieden wird

Informationen und Tipps

Das Befolgen der mit diesem Symbol versehenen Hinweise liefert Ihnen nützliche Informationen, erleichtert das jeweilige Vorgehen und kann Ihnen manches Problem ersparen.

Hinweis zu Abbildungen

Die Abbildungen in diesem Handbuch dienen Illustrationszwecken und können gelegentlich leicht vom Erscheinungsbild abweichen.

Gerät, Komponenten und Zubehör

Symbole auf Geräteteilen, Zubehör etc.

Die folgenden, ggf. am Gerät, seinen Komponenten und Zubehör angebrachten Symbole weißen auf wichtige Informationen für den sicheren Betrieb des Geräts hin. Entfernen oder beschädigen Sie diese nicht, achten Sie stets auf gute Sichtbarkeit und ersetzen Sie beschädigte Symbole!

Allgemeine Gefahrenwarnung!

Es besteht eine potenzielle Gefährdung! Verhalten Sie sich entsprechend vorsichtig.

Warnung vor elektrischer Spannung!

Einige Komponenten des Produkts stehen während und auch nach dem Betrieb unter lebensgefährlicher Spannung! Achten Sie darauf, nicht mit diesen in Berührung zu kommen und treffen Sie entsprechende Schutzmaßnahmen, falls nötig.

Warnung vor entzündlichen Stoffen!

Enthaltene oder entstehende Stoffe, Flüssigkeiten oder Gase entzünden sich leicht selbst! Vermeiden Sie den Kontakt mit Zündquellen oder Gefahrenquellen, wie z.B. auch Wasser oder Luft!

Warnung vor heißer Oberfläche!

Das Produkt kann während des Betriebs heiß werden und Verletzungen und Beschädigungen verursachen. Berühren Sie es nicht, bevor es abgekühlt ist und halten Sie die in diesem Handbuch empfohlenen Freiräume um das Gerät ein.

Vorliegende Gebrauchsanweisung beachten

Lesen Sie dieses Handbuch sorgfältig, bevor Sie das Produkt verwenden und geben Sie die entsprechenden Informationen an andere Benutzer und den Installateur weiter.

EU-Konformität

Das Produkt erfüllt die geltenden EU-Anforderungen hinsichtlich Sicherheit, Umweltschutz und Gesundheitsschutz.

Entsorgung und Umweltschutz

Hinweis-Symbole zur Entsorgung

Keine Entsorgung im Hausmüll (WEEE-Kennzeichnung)

Das Produkt darf nicht als unsortierter Abfall entsorgt werden! Bringen Sie es zur Wiederverwendung und Verwertung zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten. Lassen Sie hierfür von einer Elektrofachkraft das Kabel entfernen.

Wiederverwertbares Material (Möbiusband)

Trennen Sie die entsprechenden Bestandteile des Produkts nach Sorten vom Restmüll und entsorgen Sie diese gemäß den örtlichen Vorgaben.

Wiederverwertbares Material (Triman-Symbol)

Trennen Sie das Produkt zur Entsorgung entsprechend der begleitenden Sortieranleitung vom Restmüll.

Allgemeine Hinweise zur Entsorgung

• Unsachgemäße Entsorgung kann die Umwelt und die menschliche Gesundheit gefährden!
  Indem Sie sicherstellen, dass das Produkt und seine Verpackung ordnungsgemäß entsorgt werden, helfen Sie, mögliche Gefahren zu vermeiden. Dies gilt ggf. auch für die Entsorgung von Altgeräten.
• Die verwendeten Verpackungsmaterialien wurden sorgfältig ausgewählt und sollten recycelt werden, um Rohstoffverbrauch und Abfälle zu reduzieren. Trennen Sie deren Bestandteile nach Sorten und entsorgen Sie diese entsprechend.
• Informationen über aktuelle Entsorgungswege und Recycling erhalten Sie bei den örtlichen Behörden, Ihrem Abfallentsorger oder dem Verkäufer.

Hinweis zum Umweltschutz durch Energieersparnis

- Befolgen Sie die in diesem Handbuch enthaltenen Anwendungsempfehlungen, um durch die effiziente Nutzung des Geräts Energie einzusparen und auf diese Weise zur Schonung der Umwelt beizutragen!

Hinweise zum Transport des Geräts

Wenn Sie das Gerät nach dem Auspacken / zu einem späteren Zeitpunkt transportieren müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden:

• Bewahren Sie die Originalverpackung des Produkts auf und transportieren Sie das Gerät stets in gleicher Weise darin verpackt, wie bei der Lieferung. Beachten Sie die darauf angebrachten Kennzeichnungen.

Wenn die Originalverpackung nicht vorhanden ist:

• Sichern Sie alle losen / abnehmbaren Teile, so dass diese sich nicht berühren können.
• Vermeiden Sie Stoßeinwirkungen auf das Gerät und seine Komponenten und treffen Sie bei Bedarf entsprechende Schutzvorkehrungen.
• Achten Sie beim Transport, sowie beim Abstellen / Ablegen auf eine waagerechte Position.

Hinweise zur Lagerung

Wenn Sie das Gerät für eine gewisse Zeit lagern müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden:

• Verpacken Sie das Gerät zusammen mit Trocken mittel beuteln möglichst im Originalkarton oder einer ähnlichen Ver packung und verschließen Sie diese mit Klebeband.
• Wählen Sie einen trockenen und sauberen Lagerort.
• Achten Sie auf eine waagerechte Position.
• Belasten Sie die Verpackung nicht.
• Lagern Sie das Gerät nur so lange wie unbedingt nötig.
• Lagern Sie das Gerät nicht in der Nähe chemisch aggressiver oder ätzender Stoffe, um mögliche Korrosion zu vermeiden.
• Überprüfen Sie das Gerät während der Lagerzeit regelmäßig auf sichtbare Schäden und ersetzen Sie die Verpackung, falls notwendig.

1. Produktübersicht

1.1 Lieferumfang

Öffnen Sie die Verpackung und entnehmen Sie den Inhalt, wie unter "Auspacken und Vorbereitung des Geräts" beschrieben, und überprüfen Sie den Lieferumfang nach der folgenden Liste:

1 1× Unterbau-Dunstabzugshaube, Modell UBH600B/S/W einschließlich Metall-Filter, Beleuchtung, Anschlusskabel und Stecker
2 1× Aktivkohle-Vlies-Filter (bereits vorinstalliert an der Filterplatte)
3 1× Abluftstutzen
4 6× ST 4 × 30 mm - Schrauben
5 6× ∅ 8 × 35 mm - Kunststoff-Dübel
6 1× Benutzerhandbuch

1.2 Aufbau und Eigenschaften des Geräts

Gerätekomponenten

1 Haubenkörper
2 Bedienfeld
3 Beleuchtung und Absaug-Öffnung mit Metall-Filter-Abdeckplatte und Vlies-Filter an der Unterseite
4 Vordere Abluftschlitze für Umluftbetrieb
5 Hintere Abluftöffnung für Ab- oder Umluftbetrieb / Ansatz des Abluftstutzens (bei Lieferung verschlossen)
6 Schraublöcher
7 Ansicht von unten mit entfernter Filter-Abdeckplatte / Zugang zum Geräteinnenraum
8 Lüfter-Motor

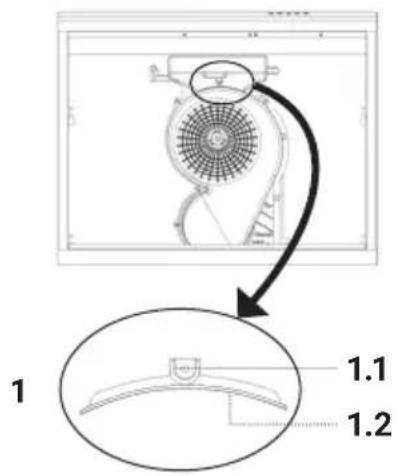

9 Deflektor (vormontiert); für Umluftbetrieb mit Abluft über die vorderen Abluftschlitze zu entfernen (siehe "Installationsvorbereitung")

Ausstattung und weitere Merkmale

• 3 Leistungsstufen
• LED-Beleuchtung
- Metall-Filter
• Vorinstallierter Aktivkohle-Vlies-Filter

Abmessungen

Breite: 595 mm

Tiefe: 470 mm

Höhe: 100 mm

2. Funktionsweise und Benutzung des Geräts

2.1 Zweckbestimmung und Funktionsprinzip

Ihre Dunstabzugshaube zieht während des Kochvorgangs entstehende Dünste und Gerüche ab und schafft eine angenehme Raumluft.

Der Dunstabzug kann sowohl im Abluft-, als auch im Umluft betrieb verwendet werden.

Die Luft wird dabei durch ein Radialgebläse angesaugt, je nach gewählter Art der Abluftleitung entweder durch die vorderen Abluftschlitze oder die hintere Abluftöffnung des Hauben körpers geblasen und je nach genutzter Betriebsart und entsprechender Installation weiter geleitet (Siehe folgende Abschnitte bzw. "Installation...").

Fett- und Schmutzpartikel, Dünste und bis zu einem gewissen Grad auch Feuchtigkeit werden vom Metall-Filter aufgenommen; insbesondere im Umluftbetrieb kann jedoch ein zusätzliches Lüften erforderlich sein.

VORSICHT! Gesundheitliche Risiken und Beschädigungsgefahr!

In Wohnräumen verbleibende Feuchtigkeit kann zu gesundheitsschädlicher Schimmelpilzbildung und Beschädigungen von Oberflächen führen! Verlassen Sie sich nicht ausschließlich auf die Saugleistung des Dunst abzugs, um einen ausreichenden Luftaustausch während und auch nach dem Kochvorgang zu gewährleisten!

Der vorinstallierte Aktivkohle-Vlies-Filter filtert die angesaugte Luft zusätzlich und bindet insbesondere im Umluftbetrieb beim Kochen entstandene Gerüche.

2.2 Betriebsarten

Abluftbetrieb

Bei Ausführung mit Abluft nach außen wird die angesaugte Luft durch den Metall- und den Vlies-Filter von Fetten und Dünsten gereinigt und durch einen Abluftkanal ins Freie geleitet.

Ein Zurückströmen bzw. das Einströmen von Außenluft kann durch die Installation einer Rückstauklappe verhindert werden.

Für den Abluftbetrieb müssen die im Installationskapitel genannten Voraussetzungen gegeben sein und die ent sprechenden Anweisungen genau befolgt werden! Ist die Umsetzung nicht wie beschrieben möglich, nutzen Sie den Dunstabzug nur im Umluftbetrieb!

Bei gleichzeitigem Abluftbetrieb der Dunstabzugshaube und raumluftabhängiger Feuerstätten oder Geräte kann durch unzureichende Zuluft ein Unterdruck entstehen, wodurch Rauch und giftige Verbrennungsgase zurück in die Wohnräume gezogen werden! In diesem Fall besteht Lebensgefahr!

Durch unzureichende Installation können zudem Brand- und Gesundheitsrisiken, sowie auch Betriebsstörungen entstehen!

Beachten und befolgen Sie für den Abluftbetrieb die entsprechenden Hinweise und Anweisungen im Installationskapitel genau!

Umluftbetrieb

Bei Umluftausführung wird die angesaugte Luft durch den Metall- und den Vlies-Filter von Fetten und Dünsten gereinigt und wieder in den Raum zurückgeleitet.

Das vorinstallierte Aktivkohle-Filtervlies dient insbesondere für den Umluftbetrieb zusätzlich der Geruchsbindung.

Betrieb mit Aktivkohlefilter

Der Aktivkohle-Vlies-Filter reinigt die durch den Metall-Filter vorgefilterte Luft noch gründlicher und entfernt beim Kochen entstandene Geruchspartikel. Beachten Sie zur optimalen Geruchsbindung die Anwendungsempfehlungen in diesem Handbuch.

Je nach den getroffenen technischen Maßnahmen zur Umrüstung des Geräts (siehe "Vorbereitung des Geräts..." unter "Installationsvorbereitung...")

wird die gefilterte Abluft entweder über die Abluft schlitze an der Vorderkante der Geräteoberseite zurück in den Raum geleitet (1), oder über die Abluftöffnung mit Abluftstutzen an der Hinterkante der Geräteoberseite (2), ggf. über den Innenraum des darüber befindlichen Möbels / durch einen Abluftschlauch.

Der Anschluss an eine Abluftleitung entfällt bei der Montage.

Wird der Dunstabzug im Umluftbetrieb eingesetzt, bleibt die Menge der Raumluft unverändert und es entsteht kein Unterdruck im Raum.

Der gleichzeitige Betrieb einer raumluftabhängigen Feuerstätte oder entsprechenden Geräten ist unbedenklich.

1

3. Hinweise vor dem Gebrauch

3.1 Auspacken und Vorbereitung des Geräts

Geruchswahrnehmung beim Auspacken

Beim Auspacken des Geräts kann ein leichter Geruch wahrnehmbar sein. Dieser ist normal und unbedenklich und wird bald verflogen sein.

- Versichern Sie sich beim Auspacken des Geräts, dass dieses während des Transports nicht beschädigt wurde.

WARNUNG!

Verletzungsgefahr und Stromschlaggefahr!

Sollten Sie eine Beschädigung am Gerät, seinem Kabel oder an anderen Bestandteilen feststellen, schließen Sie es nicht an bzw. nehmen Sie es nicht in Betrieb! Dies kann sehr gefährlich sein! Wenden Sie sich an den Kundenservice.

- Wir empfehlen, die 20-stellige Seriennummer für evtl. Rückfragen auf dem Innencover dieses Handbuchs zu notieren.

- Wenn das Gerät ordnungsgemäß installiert wurde (siehe entsprechende Abschnitte), versichern Sie sich vor der Benutzung, dass alle Verpackungsmaterialien, Aufkleber, Schutzfolien und Transportschutzmittel vom Produkt entfernt und ordnungs gemäß entsorgt wurden und dass übrige Kleinteile wie z.B. Montagematerial sicher verwart werden.

WARNUNG!

Erstickungsgefahr!

Kleinteile, Folien u.ä. können sehr gefährlich sein, wenn diese z.B. verschluckt oder über den Kopf gezogen werden! Halten Sie diese stets außer Reichweite von Kindern und Haustieren.

- Bevor Sie das Gerät installieren und in Betrieb nehmen, reinigen Sie es, wie im entsprechenden Kapitel beschrieben.

- Beachten Sie zur Inbetriebnahme den entsprechenden Abschnitt!

3.2 Inbetriebnahme der Dunstabzugshaube

• Nehmen Sie das Gerät nur in einwandfreiem Zustand und nach sachgerechter Installation, bestenfalls durch eine entsprechend qualifizierte Fachkraft, in Betrieb!
• Achten Sie darauf, dass das Gerät und seine Umgebung völlig sauber sind, damit keine Verschmutzungen wie z.B. Staub, Rückstände von der Installation oder Reste von Transportschutzmitteln angesaugt werden können!
• Achten Sie darauf, dass sowohl der Metall-Filter, als auch der Vlies-Filter ordnungsgemäß eingesetzt sind, wie unter "Reinigung und Instandhaltung" beschrieben.
• Gehen Sie zur Bedienung des Geräts vor, wie im folgenden Kapitel beschrieben.

4. Bedienung, Einstellung und Benutzung

4.1 Bedienfeld - Kurzübersicht

1.1	I	Leistungsregelung	Leistungsstufe 1
1.2	II		Leistungsstufe 2
1.3	III		Leistungsstufe 3
2	∅	Betriebsstopp	Ausschalten des Gebläse-Betriebs

3 Licht Ein- / Ausschalten der Beleuchtung

4.2 Tastenbedienung und -einstellung

Betriebsstart und Einstellen der Leistungsstufen

• Um den Gebläse-Betrieb auf der ersten, zweiten oder dritten Leistungsstufe zu starten, drücken Sie jeweils die entsprechende Leistungsregelungs-Taste ^1 , oder . ^3
• Gehen Sie dann in gleicher Weise vor, um die Leistungsstufe während des Betriebs beliebig von Stufe 1 bis 3 zu ändern.
• Im Bezug auf die Eignung der Leistungsstufen dient Ihnen bei Bedarf die Tabelle im folgenden Abschnitt als Orientierungshilfe.
• Um den Gebläsebetrieb zu stoppen, drücken Sie die Taste .

Einstellen der Beleuchtung

- Um die Beleuchtung ein- oder auszuschalten, benutzen Sie jeweils die ⚙ - Taste.

4.3 Eignung der Leistungsstufen

Leistungsstufe Eignung

1	• Simmern• Kochen mit wenig Dunstentwicklung
2	• Geeignet für die meisten Kochvorgänge• Kochen mit mittlerer Dunstentwicklung
3 • Kochen mit hoher Dunstentwicklung

Hinweis:

Die obigen Angaben dienen nur als Richtwerte und können je nach Dunst- und Geruchsentwicklung variieren. Um bei Unklarheiten die jeweils optimale Einstellung zu ermitteln, empfehlen wir, zuerst die nächstniedrigere der entsprechend angegebenen Leistungsstufe zu wählen und dann anzupassen.

5. Anwendungsempfehlungen, Richtlinien und Tipps

WARNUNG! Lebensgefahr!

Bei gleichzeitigem Abluftbetrieb des Dunstabzugs und raumluftabhängigen Feuerstätten oder Geräten können lebensbedrohliche Gefahren entstehen! Befolgen Sie unbedingt die entsprechenden Hinweise und Anweisungen unter "Betriebsarten" und "Installation"!

WARNUNG! Brandgefahr!

Offene Flammen und starke Hitze können das Gerät bzw. Fettansammlungen in Filtern in Brand setzen! Verwenden Sie unter der Dunstabzugshaube kein offenes Feuer (z.B. zum Flambieren), betrieben Sie ggf. Gaskochstellen nicht ohne Kochgeschirr von geeigneter Größe und regeln sie die Flammen so, dass diese nicht über den Boden den Kochgeschirrs treten! Reinigen Sie das Gerät regelmäßig wie beschrieben, um Gefahren durch Fettablagerungen zu vermeiden! Betreiben Sie das Gerät niemals ohne eingesetzte Filter!

Besonders Öle, Fette, Alkohol oder Speisen, die diese enthalten, erhitzen sich schnell und können sich bei sehr hohen Temperaturen leicht selbst entzünden! Gargut kann anbrennen, schädlichen Rauch verursachen oder Feuer fangen! Lassen Sie dieses nicht unbeaufsichtigt!

Im Fall eines Brandes unterbrechen Sie die Stromzufuhr durch Auslösen der Sicherung und ersticken Sie die Flammen vorsichtig mit einer Lösch decke oder ähnlichem! Löschen Sie brennendes Öl oder Fett niemals mit Wasser!

VORSICHT! Verbrennungsgefahr!

Das Gerät bzw. einzelne Bestandteile können während des Betriebs und auch einige Zeit danach heiß sein! Verhalten Sie sich bei der Benutzung des Geräts entsprechend vorsichtig!

5.1 Effiziente Nutzung der Dunstabzugshaube

Ihr Gerät entspricht den aktuellsten Standards und sein Energiebedarf ist technisch bereits weitreichend optimiert.

Beachten Sie jedoch zusätzlich Sie die folgenden Hinweise, um eine optimale Wirkleistung des Dunstabzugs zu erreichen und dessen Energieverbrauch möglichst gering zu halten:

• Achten Sie für einen effizienten und störungsfreien Betrieb stets auf ausreichend Zuluft.
  Hinweis: Zuluft von oberhalb und gegenüber des Kochbereichs steigert in der Regel die Effizienz.
• Schalten Sie das Gerät frühzeitig ein, um eine stabile Luftzirkulation herzustellen und die Verteilung von Kochdünsten im Raum bereits vor dem Einschalten zu vermeiden.
• Achten Sie auch während des Betriebs auf eine stabile Luftzirkulation. Vermeiden Sie z.B. Verwirbelungen der Kochdünste durch Luftstöße, Zugluft o.ä.
• Passen Sie die Leistungsstufe stets der Menge an entstandenen Kochdünsten an, so dass diese vollständig abgezogen werden können.
• Beachten Sie jedoch für den Umluftbetrieb, dass ein langsamer Luftstrom die zur Geruchsbindung benötigte Zeit besser gewährleistet.
• Um Kochdünste gering zu halten und so erhöhten Leistungsbedarf und Kondensat zu vermeiden, verwenden Sie nach Möglichkeit einen Deckel für Ihr Kochgeschirr.
• Lassen Sie den Dunstabzug nach dem Kochen noch auf einer niedrigen Leistungsstufe laufen, bis die Raumluft von verbleibenden Dünsten und Gerüchen befreit ist.
• Sobald der Dunstabzug nicht mehr benötigt wird, schalten Sie ihn ab.
• Schalten Sie die Beleuchtung aus, wenn diese nicht gebraucht wird.
• Reinigen bzw. wechseln Sie die Filter in den empfohlenen Abständen, um ein Festsetzen von Verunreinigungen, erhöhten Energieverbrauch und Funktionsbeeinträchtigungen zu vermeiden.

6. Reinigung und Instandhaltung

WARNUNG!

Brandgefahr!

Bei Nichtbeachtung der Reinigungsanweisungen besteht die Gefahr von Fettablagerungen, die sich bei Hitzeeinwirkung entzünden können!

Reinigen Sie das Gerät regelmäßig, insbesondere den Metall-Filter, und wechseln Sie den Vlies-Filter in den empfohlenen zeitlichen Abständen aus!

Achten Sie darauf, dass die Filter während des Betriebs immer eingesetzt sind, um Fettablagerungen im Geräteinneren zu vermeiden!

WARNUNG!

Stromschlaggefahr!

Vor Reinigungs- und Wartungsarbeiten ist die Dunstabzugshaube von der Stromzufuhr zu trennen, indem Sie den Netzstecker des Gerätes ziehen oder die Sicherung der Hausinstallation ausschalten bzw. herausschrauben!

Der Kontakt von Feuchtigkeit mit spannungführenden Komponenten kann einen Stromschlag und/oder Kurzschluss verursachen! Verwenden Sie zur Reinigung nicht übermäßig Flüssigkeit und benutzen Sie keine Hochdruck- oder Dampfstrahlreiniger!

VORSICHT!

Verbrennungsgefahr!

Das Gerät kann sich während des Betriebs stark erwärmen!

Lassen Sie alle Komponenten abkühlen, bevor Sie mit der Reinigung beginnen!

Die Beleuchtung kann nach dem Betrieb heiß sein!

Lassen Sie diese vor dem Auswechseln der LED-Birne abkühlen!

VORSICHT!

Verletzungsgefahr!

Innenliegende Bauteile können scharfkantig sein!

Schützen Sie sich z.B. bei der Installation oder bei der Filterentnahme entsprechend vor Verletzungen!

ACHTUNG! Beschädigungsgefahr!

Verwenden Sie zur Reinigung keine aggressiven, säure- oder alkoholhaltigen Reinigungsmittel, keine Scheuermittel und keine scheuernden, scharfen oder spitzen Utensilien! Diese können die Geräteoberflächen und das Bedienfeld beschädigen oder verfärben!

Prüfen Sie vor der Anwendung die Herstellerangaben ihrer Reinigungsmittel und -Utensilien auf entsprechende Eignung!

Reinigungsrückstände können die Geräteoberflächen beschädigen! Entfernen Sie diese immer sofort und vollständig!

ACHTUNG! Mögliche Funktionsbeeinträchtigung!

Mit Fett und/oder Schmutzpartikeln verstopfte Filter können die Funktion des Dunstabzugs stark beeinträchtigen und unangenehme Gerüche verbreiten.

Reinigen Sie den Metall-Filter und wechseln Sie den Vlies-Filter in den empfohlenen zeitlichen Abständen!

6.1 Reinigung der Gerätekomponenten

Damit das Gerät sein Aussehen behält und voll funktionsfähig bleibt, pflegen Sie es gut! Halten Sie sämtliche Geräteteile immer sauber und entfernen Sie Verschmutzungen möglichst immer sofort, wie in den folgenden Abschnitten beschrieben und unter Beachtung aller vorherigen Hinweise!

Wir empfehlen eine regelmäßig Grundreinigung min. alle 2 Monate.

Reinigung der Geräteoberflächen

• Benutzen Sie zur Reinigung ein weiches Tuch, das mit handwarmem Wasser und einem milden Haushaltsreiniger oder milder Seifenlauge angefeuchtet ist.
• Säubern Sie alle Flächen, bis Verschmutzungen restlos beseitigt sind.
• Trocknen Sie das Gerät anschließen gut mit einem weichen Tuch.

6.2 Entnahme und Reinigung des Metall-Filters

ACHTUNG! Beschädigungsgefahr!

Um Beschädigungen des Filters zu vermeiden, verwenden Sie keine scharfen oder spitzen Reinigungs utensilien und keine aggressiven oder säurehaltigen Reinigungsmittel! Vermeiden Sie alkalische Reinigungsmittel (pH-Wert über 7)!

Achten Sie auf eine ausreichende, jedoch angemessene Menge an Reinigungsmittel, so dass sich die Fette lösen können! Reicht die Menge an Reiniger nicht aus, so verseifen die Fette, wodurch der Filter nur noch mit aggressiven Spezialreinigern entfettet werden kann oder ausgetauscht werden muss!

Metall-Verfärbungen durch die Reinigung

Durch häufiges Reinigen oder durch die Verwendung von aggressiven Reinigungsmitteln können Farbveränderungen der Metalloberfläche auftreten.

Diese haben keinen Einfluss auf die Funktion der Metallkomponenten und sind kein Reklamationsgrund.

Entnahme des Metall-Filters (Filterplatte an der Geräteunterseite)

• Betätigen Sie die Verriegelungstasten auf beiden Seiten der Filterplatte an der Unterseite des Geräts, um diese zu lösen (siehe Abbildung).
• Kippen Sie die Filterplatte etwas aus der Halterungsöffnung heraus und sichern Sie ihn dabei mit der zweiten Hand, so dass sie nicht herabfallen und Beschädigungen verursachen kann.
• Entnehmen Sie die Filterplatte aus dem Gerät.
• Entnehmen Sie zur Reinigung des Metall-Filters den Vlies-Filter aus dessen Halterung.

Reinigen Sie den Metall-Filter je nach Gebrauchshäufigkeit des Dunstabzugs alle 2-3 Wochen, wie in den folgenden Abschnitten beschrieben, bei Bedarf mit Wiederholung des Vorgangs.

Handreinigung

• Weichen Sie den Metall-Filter ca. 1 Stunde in heißem Wasser mit Spülmittel ein.
• Reinigen Sie diesen dann mit einer weichen Bürste.
• Spülen Sie ihn anschließend gut mit heißem Wasser.

Einsetzen des Metall-Filters

• Lassen Sie den Metall-Filter nach der Reinigung gut trocknen.
• Setzen Sie den Metall-Filter sorgfältig in umgekehrter Weise wie bei der Entnahme wieder in das Gerät ein.
• Versichern Sie sich, dass die Verriegelung eingerastet ist und der Filter korrekt sitzt, so dass er sich nicht lösen, herabfallen und Beschädigungen verursachen kann!

6.3 Auswechseln bzw. De-/Montage des Vlies-Filters

Auswechseln des Vlies-Filters

Sowohl das mitgelieferte und vorinstallierte Aktivkohlefilter-Vlies, als auch andere Arten von Aktivkohle- und Vlies filtern können weder gewaschen, noch regeneriert werden und müssen je nach Gebrauchs häufigkeit Ihrer Dunstabzugshaube alle 3-12 Monate (in Einzelfällen auch in kürzeren Abständen), mindestens jedoch nach 120 Stunden Nutzung ersetzt werden.

Für den Abluftbetrieb können Sie sich ein einfaches Filtervlies in vergleichbarer Stärke wie das mitgelieferte beschaffen, für den Umluftbetrieb sollten Sie jedoch aufgrund der geruchsbindenden Eigenschaften ein Aktivkohle-Vlies verwenden (Beide Arten z.B. in Baumärkten erhältlich).

Hinweis: Achten Sie im allgemeinen auf ausreichend Schutz des Vlies-Filters vor großer Hitze!

3-12 M.

Demontieren und Auswechseln des Vlies-Filters

• Um einen gebrauchten Vlies-Filter zu entfernen, lösen Sie die Filterplatte von der Unterseite des Geräts, wie im entsprechenden Abschnitt dieses Kapitels beschrieben.
• Entnehmen Sie den Vlies-Filter aus der Halterung auf der Innenseite der Filterplatte.
• Entsorgen Sie den gebrauchten Filter ordnungsgemäß.

Einsetzen des Vlies-Filters

• Schneiden Sie das neue Filtervlies bei Bedarf auf die passende Größe zu.
• Legen Sie den Vlies-Filter auf der Innenseite der aus dem Gerät entnommenen Filterplatte in den Halterungsrahmen ein und befestigen Sie ihn mit den Filterklemmen.
• Versichern Sie sich, dass der Vlies-Filter stabil und korrekt sitzt, so dass er sich nicht lösen kann!

- Setzen Sie die Filterplatte mit dem nun angebrachten Vlies-Filter wieder in das Gerät ein, wie im entsprechenden Abschnitt dieses Kapitels beschrieben.

6.4 Auswechseln der LED-Beleuchtung

WARNUNG! Stromschlaggefahr!

Um die damit verbundenen Gefahren zu vermeiden, dürfen sämtliche Arbeiten in Verbindung mit der LED-Beleuchtung nur von einer hierfür qualifizierten Person vorgenommen werden!

Hierfür ist das Gerät von der Stromversorgung zu trennen!

VORSICHT! Verletzungsgefahr!

Das Licht der LED-Beleuchtung ist sehr grell und kann die Augen schädigen! Vermeiden Sie es, direkt in das eingeschaltete Licht zu blicken! Achten Sie auch entsprechend auf Kinder, insbesondere Säuglinge!

Gehen Sie zum Auswechseln der Beleuchtung folgendermaßen vor:

- Beschaffen Sie sich eine neue LED-Birne des gleichen Typs, wie bereits in Ihrem Modell verbaut.

Merkmale der LED-Birne

• Typ: E14
  • Nennleistung: 4 W
  • Spannung: AC 110 - 240V

• Achten Sie darauf, dass das Gerät vollständig von der Stromversorgung getrennt ist und alle Komponenten abgekühlt sind, bevor Sie mit dem Auswechseln der Birne beginnen!

• Lösen Sie die Filterplatte aus der Unterseite des Geräts, wie im entsprechenden Abschnitt unter "Reinigung..." beschrieben.
• Schrauben Sie die Birne gegen den Uhrzeigersinn aus der Fassung heraus.
• Schrauben Sie die neue Birne im Uhrzeigersinn ein und fixieren Sie die Filterplatte wieder an der Geräteunterseite.

Stromschlaggefahr, Verletzungs- und Beschädigungsgefahr!

Benutzen Sie das Gerät im Fall einer Beschädigung

oder eines Defekts nicht!

Dies kann gefährlich sein!

Trennen Sie es sofort von der Stromzufuhr!

Reparaturen und Modifikationen sind für unqualifizierte Personen sehr gefährlich und können zudem Schäden verursachen!

Nehmen Sie niemals selbstständig Reparaturen oder Veränderungen am Gerät vor und zerlegen Sie es nicht!

Die folgende Tabelle kann Ihnen möglicherweise bei der selbstständigen Lösungsfindung bei möglichen Problemen mit dem Gerät helfen.

Sollten die genannten Lösungsvorschläge ein Problem nicht beheben können, wenden Sie sich an den Kundenservice oder an einer entsprechend qualifizierte Fachkraft!

Problem Mögliche Ursache Mögliche Lösung

Das Gerät lässt sich nicht einschalten.	Keine Stromzufuhr Vergewissern Sie sich, dass das Gerät vollständig und ordnungsgemäß an eine intakte Strom versorgung angeschlossen ist (siehe entspr. Abschnitt).
Die Beleuchtung funktioniert nicht.	Die LED-Birne muss ausgewechselt werden.	Tauschen Sie die LED-Birne gegen eine neue aus, wie im entsprechenden Abschnitt beschrieben.
	Inkorrekte Installation der Beleuchtung	Überprüfen Sie die Installation der Beleuchtung und korrigieren Sie diese ggf. . Bei Unsicherheiten wenden Sie sich an eine fachkundige Person.

Problem Mögliche Ursache Mögliche Lösung

Ungenügende Abzugsleistung	Zu große Distanz zwischen Gerät und Kochfläche	Installieren Sie das Gerät in einer gerin-geren Höhe. Beachten Sie die Anweisun-gen zur Installation!
	Zugluft Schließen Sie	Türen und Fenster.
	Unterdruck im Raum durch unge-nügende Luftzufuhr	Sorgen Sie stets für ausreichende Frischluftzufuhr unter Beachtung der entsprechenden Abschnitte!
	Verstopfte / ver-schmutzte Filter	Reinigen Sie den Metall-Filter bzw. wechseln Sie den Vlies-Filter, wie im entsprechenden Abschnitt beschrieben.
	Zu geringer Quer-schnitt der Luft-leitung	Beachten Sie die Hinweise und Anwei-sungen bezüglich der Luftleitung!
	Blockierte Luft-wege	Überprüfen Sie die Luftleitung auf Blockaden (z.B. auch Fliegengitter, blockierte Rückstauklappe, unbeweg-liche Lamellen der äußeren Abdeckplat-te...) und entfernen Sie ggf. vorhandene Fremdkörper.
Tropfenbildung Verstopfte / ver-schmutzte Filter		Reinigen bzw. wechseln Sie den/die Filter wie im entsprechenden Abschnitt beschrieben.
		Ungünstige Abluft-leitung
Erhöhte Geräusch-entwicklung wäh-rend des Betriebs	Unzureichende Fixierung des Geräts oder seiner Komponenten	Überprüfen Sie das Gerät auf locker sitzende Teile.
	Drehzahlerhöhung des Ventilators durch ungenügen-de Luftzufuhr	Überprüfen Sie Lüfter und Luftleitung auf Blockaden (z.B. auch blockierendes Kabel o.ä.) und beachten sie die Hinwei-se zur Abluftleitung.

Problem Mögliche Ursache Mögliche Lösung

Das Gerät vibriert während des Betriebs.	Ungenügende Fixierung	Prüfen Sie, ob das Gerät korrekt und stabil installiert ist.Ziehen Sie ggf. gelockerte Schrauben fest bzw. fixieren sie lose Montageteile.
Unnormales/r Geräusch / Geruch	Technischer Defekt	Wenden Sie sich an den Kundenservice oder entsprechend qualifiziertes Fachpersonal.
Die Beleuchtung funktioniert, aber der Gebläse-betrieb startet nicht.

8. Installation der Dunstabzugshaube

8.1 Wichtige Hinweise und Installationsanforderungen

WARNUNG!

Stromschlaggefahr, Verletzungsgefahr und Beschädigungsgefahr!

Bei nicht ordnungsgemäßer Installation können Gefahren entstehen und das Gerät kann instabil sein und herabfallen, wodurch Beschädigungen verursacht werden können! Befolgen Sie alle Anweisungen dieses Handbuchs genau und achten Sie auf eine solide und sichere Befestigung.

Wir empfehlen die Installation des Gerätes durch entsprechend qualifiziertes Fachpersonal!

Das Gerät muss während des gesamten Installationsvorgangs von der Stromversorgung getrennt sein!

VORSICHT!

Verletzungsgefahr!

Einige Geräteteile können scharfkantig sein! Schützen Sie sich entsprechend bei der Handhabung des Geräts z.B. mit Arbeitshandschuhen!

Für die Installation sind sämtliche geltende Vorschriften ein schließlich der Anweisungen, Maßangaben und Abstands vorschriften dieses Handbuchs zu beachten und einzuhalten!

Anforderungen entsprechend der Betriebsarten

Die Installationsvorraussetzungen bezüglich der baulichen

Gegebenheiten hängen von der gewünschten Betriebsart ab.

Das Gerät kann in einer der folgenden Betriebarten genutzt werden:

• Umluftbetrieb mit Rückleitung der Abluft in den Raum
• Abluftbetrieb mit Abluftleitung ins Freie durch einen Abluftkanal oder ein festinstalliertes Abluftrohr

Beachten Sie dazu auch die entsprechenden Abschnitte unter "Funktionsweise..."!

Hinweise zum Umluftbetrieb

Wenn Sie das Gerät als Umlufthaube nutzen, sind keine besonderen baulichen Maßnahmen oder Vorraus setzungen erforderlich.

Beachten Sie jedoch folgendes:

- Achten Sie darauf, dass der mitgelieferte und vormontierte Aktivkohle-Vlies-Filter eingesetzt ist bzw. ersetzen Sie es bei Bedarf, wie im entsprechenden Abschnitt unter "Reinigung und Instandhaltung" beschrieben.

Hinweis: Beachten Sie, dass ein Kohlefilter grundsätzlich der Geruchsbindung im Umluftbetrieb dient, das Filtervlies jedoch den Metall-Filter auch in der Filterleistung ergänzt! Benutzen Sie das Gerät nicht ohne eingesetzte Filter, um Brandgefahr, Beschädigungen und Störungen infolge von Fettablagerungen zu vermeiden!

- Für die Abluftleitung über die Lüftungsschlitze an der Vorderkante der Geräteoberseite (1) muss der bei Lieferung vor installierte Deflektor vom Lüfter entfernt sein, für die Abluftleitung über die Abluftöffnung an der Hinterkante der Geräteoberseite (2) muss der Deflektor eingesetzt und der Abluftstutzen am hinteren Luftauslass montiert sein, wie jeweils im entsprechenden Abschnitt unter "Installationsvorbereitung ..." beschrieben.

- Die Abluft sollte nach oben hin vom Gerät wegströmen können (bei Unterbaumontage vor oder durch den Innenraum des darüber befindlichen Möbels).

Achten Sie bei der Montage darauf, dass die entsprechenden Lüftungs öffnungen nicht verdeckt und die Abluftwege nicht blockiert werden.

1

2

Anforderungen an den Abluftbetrieb

WARNUNG!

Lebensgefahr!

Bei gleichzeitigem Abluftbetrieb der Dunstabzugshaube und raumluftabhängigen Feuerstätten oder Geräten kann durch unzureichende Zuluft ein Unterdruck ent stehen, wodurch Rauch und giftige Verbrennungsgase zurück in die Wohnräume gezogen werden! In diesem Fall besteht Lebensgefahr! Sorgen Sie für ausreichend Frischluftzufuhr, wie unten beschrieben!

Wenn Sie das Gerät in Abluftausführung nutzen, sorgen Sie dafür, dass die folgenden Voraussetzungen gegeben sind! Ist dies nicht der Fall, nutzen Sie den Dunstabzug im Umluftbetrieb!

• Für den Abluftbetrieb muss unbedingt sichergestellt sein, dass während des Betriebs des Dunstabzugs jederzeit genügend Frischluft in den Raum nachströmt, so dass kein Unterdruck von mehr als 4 Pa (4 x 10-5 bar) entstehen kann!
  Dies kann z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen erreicht werden.
  Ein Zu-/Abluftmauerkasten allein gewährleistet nicht die Einhaltung des Grenzwertes!
  Lassen Sie sich zum Lüftungsverbund des Hauses und die passende Maßnahme zur Belüftung von Ihrem zuständigen Kaminkehrermeister beraten!
  Die von den örtlichen Behörden erlassenen Vorschriften müssen strikt eingehalten werden!

- Für die Abluftleitung muss in Ihrem Haus ein ausschließlich für den Dunstabzug bestimmter Abluftschacht, ein fest installiertes Abluftrohr oder ein Abluft-Mauerkasten mit Ausgang ins Freie vorhanden sein (Weitere Hinweise zur Abluftleitung siehe folgenden Abschnitt).

• Die abgesaugte Luft darf nicht durch Kanäle geleitet werden, über die Dämpfe abgeführt werden, die bei der Verbrennung von Gas oder anderen Brennstoffen entstehen!

- Falls die Abluft in einen nicht in Gebrauch befindlichen Rauch- oder Abgaskamin geführt werden soll, muss die Zustimmung des zu ständigen Kaminkehrermeisters eingeholt werden.

• Um den Abluftstrom des Geräts in den hierfür gewählten Abluftkanal zu lenken, muss der Luftauslass des Haubenkörpers mit der Öffnung Ihres Abluftkanals verbunden werden. Beschaffen Sie sich hierfür einen Abluftschlauch mit Durchmesser 120 mm aus hitze beständigem Material und befestigen Sie diesem am Luftauslass des Haubenkörpers, wie im entsprechenden Abschnitt unter "Montage..." beschrieben.
• Achten grundsätzlich für den Betrieb mit Abluft über die Öffnung an der Hinterkante der Geräteoberseite darauf, dass der Deflektor an der vorderen Rundung des Lüfters ein gesetzt ist, wie im entsprechenden Abschnitte unter "Installationsvorbereitung..." beschrieben.

Filternutzung im Abluftbetrieb:

Ein Kohlefilter ist grundsätzlich nur bei Umluftbetrieb der Haube (zur Geruchsbindung) sinnvoll nutzbar. Um den mitgelieferten und vorinstallierten Aktivkohle-Vlies-Filter zu ersetzen, können Sie sich daher wahlweise ein einfaches Filtervlies in vergleichbarer Stärke beschaffen. Achten Sie jedoch auch im Abluftbetrieb darauf, dass sowohl der Metall-Filter, als auch der Vlies-Filter ordnungsgemäß eingesetzt sind, wie unter "Reinigung und Instandhaltung" beschrieben, um Brandgefahr, Beschädigungen und Störungen infolge von Fett-ablagerungen zu vermeiden!

Informationen zu Rückstauklappen:

Durch die Montage von Rückstauklappen im Abluftsystem werden Fehlströhnungen, d.h. ein ungünstiger Luftaustausch zwischen Raumluft und rückströhmender Außenluft verhindert. Dadurch können auch Funktionsstörungen des Dunstabzugs, wie z.B. verminderte Saugleistung vermieden werden. Falls im Abluftsystem Ihrer Küche noch nicht vorhanden, wird die Installation einer solchen Vorrichtung empfohlen.

Hinweis: Bei Mehrfamilienhäusern mit einem gemeinsamen Luftschacht ist jeweils eine Rückstauklappe für jede Küche erforderlich.

Hinweise zur Leitung der Abluft zum Luftauslass

ACHTUNG! Störungsgefahr!

Eine unzureichend konstruierte, ungünstig verlaufende oder geformte Abluftleitung kann die Funktion des Geräts deutlich beeinträchtigen!

Befolgen Sie die Hinweise in diesem Abschnitt genau, um Probleme wie verminderte Absaugleistung, Geräusch entwicklung bzw. erhöhtes Laufgeräusch, Fett ablagerungen oder Kondensatbildung zu vermeiden!

Stellen Sie sicher, dass die folgende Voraussetzungen für eine einwandfreie Abluftleitung bis zum Luftauslass gewährleistet werden können:

• Die gesamte Abluftleitung muss aus nicht brennbarem Material bestehen und darf nicht gemeinsam mit Gas- oder Heißluft-rohren o.ä. durch einen Schacht geführt werden.
  • Die Abluftleitung sollte folgende Eigenschaften aufweisen:

• Möglichst kurzer und geradliniger Verlauf mit wenigen Bögen und großen Radien (max. Biegung 120°)

• Innendurchmesser bzw. Innenquerschnitt min. 150 mm. (ggf. inkl. Mauerkasten)
• Runder oder abgerundeter Querschnitt (z.B. Rundrohre oder Flachkanäle mit gerundeten Ecken)
  • Glatte Oberflächen der Innenseite
• Gleichmäßiger Verlauf ohne Ver engungen oder Blockaden (wie z.B. Fliegengitter, starre Lamellen am Luftauslass)

- Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgefälle von 1 cm je Meter bzw. ein Neigungswinkel von 2° eingehalten werden, um den Rücklauf von Kondenswasser zu vermeiden (siehe Abbildung).

• Wird die Abluftleitung durch unbeheizte oder kühle Räume (z.B. Dachböden) verlegt, muss diese isoliert werden, um zusätzliche Kondenswasserbildung zu vermeiden.
• Unter Umständen kann eine zusätzliche Kondenswassersperre nötig sein (in führenden Baumärkten erhältlich).
• Bei Dach-Ausführung sollte eine doppelwandige Dach-Haube mit Kondensat-Ableitung nach außen benutzt werden.
• Sämtliche Verbindungen müssen abgedichtet sein.
• Stellen Sie bei Installation einer Rückstauklappe sicher, dass diese sich nach der Installation der Abluftleitung frei öffnen und schließen kann.

Installationsort und -umgebung

Dieses Gerät ist für den privaten Gebrauch im häuslichen Umfeld ausgelegt und kann z.B. in einer Küche über einem haushaltsüblichen Kochfeld installiert werden.

Folgende Einschränkungen sind zu beachten:

• Das Gerät ist nicht zur Benutzung über Grillgeräten oder offenen Feuerstätten für feste Brennstoffe geeignet.
• Das Gerät ist nicht zur gewerblichen Nutzung bestimmt.
• Beachten Sie die Hersteller angaben zu Kochgeräten, die in Kombination mit der Dunstabzugshaube verwendet werden sollen, insbesondere ob der Betrieb einer Dunstabzugshaube darüber erlaubt ist.
• Ihr Modell ist für die Wandmontage geeignet, vorzugsweise jedoch für den Unterbau unter einen Oberschrank o.ä. vorgesehen.
  Beachten Sie hierzu den folgenden Abschnitt!

8.2 Wahl der Montagefläche

Ihr Dunstabzugsmodell für den Unterbau unter einen Oberschrank oder ein vergleichbares Möbel vorgesehen bzw. kann es auch an einer Wand montiert werden.

Beachten Sie hierzu folgende Hinweise:

• Achten Sie für eine optimale Abzugsleistung darauf, dass die Montage des Geräts in einer Position mittig über der Koch fläche möglich ist.
• Überprüfen Sie die Maße des Möbels bzw. der Montagefläche unter Berücksichtigung der entsprechenden Angaben dieses Kapitels (Maßangaben des folgenden Abschnitts, ggf. nötige Ausschnitte, Bohrungen etc.), um sicher zu stellen, dass der Einbau des Geräts möglich ist.
• Prüfen Sie das Material der Montagefläche auf Tragfähigkeit und Belastbarkeit bzgl. des Haubengewichts und der notwendigen Bearbeitung und verwenden Sie nur entsprechend geeignetes Montagematerial.

Hinweise:

• Die mitgelieferten Schrauben und Dübel sind für massives Mauerwerk bzw. für gängige Küchenmöbel oder vergleichbare Möbel bestimmt. Ersetzen Sie diese ggf. dem Untergrund entsprechend!
• Versichern sie sich bei Wandmontage, dass an der gewählten Stelle die notwendige Bohrlochtiefe (Dübellänge + 10 mm) möglich ist, um einen festen Halt der Dübel zu gewähr leisten.

- Prüfen Sie den Montage-Untergrund auf Unebenheiten und gleichen Sie diese ggf. aus.

Die Montagfläche muss eben und senkrecht (bei Wandmontage) bzw. waagerecht (bei Unterbau-Montage) sein.

- Stellen Sie möglichst sicher, dass das Gerät während und auch nach der Installation z.B. zur Reinigung und Wartung problemlos zugänglich ist.

8.3 Installationsmaße / Ausrichtung

ACHTUNG!

Beschädigungs- und Störungsgefahr!

Ein zu geringer Abstand zwischen Kochfläche und

Dunst abzug kann zu Beschädigungen am Gerät führen!

Durch einen zu großen Abstand kann die Saugleistung

stark eingeschränkt werden!

Halten Sie die folgenden Abstandsvorgaben ein

bzw. passen Sie diese an die Sicherheitsabstände von verwendeten

Kochgeräten an, falls diese vom Hersteller größer angegeben sind!

Um eine optimale Abzugsleistung zu gewährleisten, sollte der Dunstabzug in einem Abstand von 65-70 cm über der Kochfläche angebracht werden.

Beachten Sie jedoch folgende Vorgaben entsprechend Ihrer Kochfeldart:

Kochfelder mit Kohle- / Öl- / Holzfeuerung 85 cm

8.4 Installationsvorbereitung und -hinweise

VORSICHT! Verletzungsgefahr!

Einzelne Bauteile können scharfkantig sein! Schützen Sie sich bei der Montage z.B. mit Arbeits- handschuhen vor Verletzungen!

Hinweise vor der Installation

• Befolgen Sie die Anweisungen im Kapitel "Hinweise vor dem Gebrauch", bevor Sie die Dunstabzugshaube installieren!
• Reinigen Sie das Gerät und die Umgebung der Einbauposition vor und nach der Installation gründlich, damit bei Inbetriebnahme kein Staub, Reste von Transporschutzmaterialien oder Installationsrückstände angesaugt werden können!

- Halten Sie für die Montage folgendes bereit:

• Dunstabzugshaube
• Mitgeliefertes Zubehör einschließlich dieses Handbuchs
• Beschafftes Zubehör entsprechend der gewünschten Betriebsart (siehe entspr. Abschnitte dieses Kapitels)
• Bleistift o.ä. für Markierungen
• Messwerkzeug und Wasserwaage
• Schraubendreher
  • Bohrmaschine, Akkuschrauber o.ä.
• Stichsäge o.ä.

- Verwenden Sie für die Montage nur die mit dem Produkt gelieferten Befestigungsschrauben oder welche des gleichen Typs, wie unter "Lieferumfang" angegeben!

- Montieren Sie das Gerät nicht alleine, sondern mit mindestens einer weiteren Person.

Vorbereitung des Geräts zur Installation

...für den Umluftbetrieb mit Abluft über die vorderen Lüftungsschlitze

- Entfernen Sie den bei Lieferung vor installierten Deflektor (1) vom Lüftermotor, indem Sie die Schraube an der vorderen Rundung des Lüfters lösen (1.1), deren Fassung oder die abgewinkelte Oberkante des bogenförmigen Deflektors (1.2) greifen und das Deflektor-Bauteil (1) aus dem Spalt zwischen Lüfter und Umluftkanal herausziehen, so dass die Abluft in diesen einströmen und zu den Lüftungsschlitzen an der Vorderkante der Geräteoberseite geleitet werden kann.

...für den Um- oder Abluft betrieb mit Abluft über den hinteren Luftauslass

• Lösen Sie aus der vorgestanzten Öffnung an der Hinterkante der Geräteoberseite die runde Abdeckung, indem Sie z.B. einen Flach schrauben dreher vorsichtig in die Umrandungsfuge schieben, die Scheibe so heraus trennen und diese dann heraushebeln.
• Bringen Sie den mitgelieferten Abluftstutzen an die so entstandene Öffnung an (2).
• Achten Sie darauf, dass der Deflektor (1) an der vorderen Rundung des Lüfters eingesetzt ist.

- Entfernen Sie die Abdeckplatte / die Filter von der Unterseite des Geräts.

- Gehen Sie anschließend weiter vor, wie unter dem jeweiligen Abschnitt beschrieben, der Ihrer gewünschten Montageart entspricht.

Unterbau-Montage

- Legen Sie die gewünschte Montageposition für die Montage der Dunstabzugshaube den zuvor genannten Hinweisen und Abmessungen ent sprechend mittig über Ihrem Kochfeld fest und halten Sie die Haube mit Hilfe einer weiteren Person in dieser Position an die Unterseite des gewählten Möbels.

Hinweis: Achten Sie für den Betrieb mit Abluft über die vorderen Lüftungsschlitze darauf, dass das Gerät an der Möbelfront weit genug übersteht, dass die Abluft frei nach oben vom Gerät wegströmen kann.

- Markieren Sie über die offene Geräteunterseite / von der Innenseite des Geräts aus die Position der 4 Schraublöcher an der Oberseite des Geräts sowie für den Betrieb mit Abluft über die hintere Abluftöffnung zusätzlich die Position des Abluftstutzens an der Unterseite des Möbelbodens und stellen Sie das Gerät wieder ab.

- Setzen Sie an den entsprechenden Markierungen je eine Bohrung mit Durchmesser 6 mm.

- Für den Betrieb mit Abluft über die hintere Abluftöffnung sägen Sie zusätzlich den Ausschnitt für den Abluftstutzen mit einer Stichsäge o.ä. heraus.

- Setzen Sie das Gerät entsprechend an das Möbel an und schrauben Sie dieses mit den mitgelieferten ST4×30-Schrauben an den vorgebohrten Stellen fest.

• Legen Sie die gewünschte Position für die Montage der Dunstabzugshaube den zuvor genannten Hinweisen und Abmessungen ent sprechend mittig über Ihrem Kochfeld fest und halten Sie die Haube mit Hilfe einer weiteren Person in dieser Position an die Wand. Überprüfen Sie auch auf die waagerechte Ausrichtung mit einer Wasserwaage o.ä.
• Markieren Sie über die offene Geräteunterseite / von der Innenseite des Geräts aus die Position der beiden Schraublöcher an der Rückseite des Geräts an der Wand und stellen Sie das Gerät wieder ab.
• Setzen Sie an den Markierungen je eine Bohrung der Länge + 10 mm und dem Durchmesser der mit gelieferten Dübel entsprechend.
• Klopfen Sie mit einem Hammer in jedes Bohrloch vorsichtig je einen Dübel und schrauben Sie je eine der mitgelieferten ST4×30-Schrauben in diese ein.
• Hängen Sie die Dunstabzugshaube mit den Schraublöchern in der Geräte-Rückseite an die Schrauben und ziehen Sie die Sicherheitsschrauben fest, um das Gerät zu befestigen.

Montage eines Abluftschlauchs für den Abluftbetrieb oder für den Umluftbetrieb mit Abluftleitung

• Nachdem Sie den Abluftstutzen angebracht haben, wie zuvor beschrieben, befestigen Sie bei Bedarf den beschafften Abluftschlauch (siehe "... Installationsanforderungen") am Luftauslass an der Hinterkante der Geräteoberseite.
• Verbinden Sie diesen mit der weiteren Abluftleitung bzw. für die Abluftleitung durch ein Küchenmöbel für den Umluftbetrieb mit der Abluft öffnung des Möbels. Achten Sie dabei darauf, dass der Schlauchbereich im Bereich des Anschlusses an den Abluftstutzen der Haube komplett ausgezogen ist!

8.6 Anschluss an die Stromversorgung

Das Gerätekabel ist mit einem Standardstecker versehen. Um diesen an eine Steckdose anzuschließen, beachten Sie folgenden Hinweise:

• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß montiert ist!
• Vergewissern Sie sich vor dem Anschluss des Geräts, dass die örtliche Netzspannung (V) und -frequenz (Hz) mit den Angaben auf dem Typenschild übereinstimmt!
• Falls der Stecker nach der Installation nicht mehr zugänglich ist, stellen Sie sicher, dass in den Stromkreis des Geräts ein leicht zugänglicher allpoliger Trennschalter (Sicherung) mit mindestens 3 mm Kontaktabstand integriert ist, der den geltenden Vorschriften entspricht und im Notfall die vollständige Trennung des Geräts von der Stromversorgung gewährleistet!
• Schließen Sie den Stecker des Netzkabels direkt an eine ordnungsgemäß geerdete Steckdose in der Nähe des Geräts an!
• Verwenden Sie zum Anschluss des Geräts an das Stromnetz keine Mehrfachsteckdosen oder Verlängerungskabel! Diese gewährleisten nicht die nötige Sicherheit!

• Achten Sie darauf, dass das Kabel während und nach der Installation nicht geknickt, gequetscht oder verdreht werden kann und seine Temperatur nie 75°C übersteigt.

• Technische Daten

Modellbezeichnungen UBH600B, UBH600S, UBH600W
Typ Unterbau-Dunstabzugshaube
Anschluss Abluft oder Umluft
Anzahl der Leistungsstufen 3
Beleuchtungsform LED
Energieverbrauch Beleuchtung 1 x 4 W
Anzahl der Fettfilter 1
Kohlefilter-Typ Filtermatte / Vlies-Filter
Energieeffizienzklasse B
Beleuchtungseffizienzklasse C
Fluidynamische Effizienzklasse E
Fettabscheidegrad D
Maximaler Schallleistungspegel	69 dB
Luftstrom auf energie-effizientester Leistungsstufe	96 m^3/h
Luftstrom bei maximaler Leistung	174 m^3/h
Durchschnittliche Beleuchtungs-intensität auf der Kochoberfläche	78 lx
Leistung	45 W
Gemessene Leistungsaufnahme im Bereitschaftszustand	-
Gemessene Leistungsaufnahme im ausgeschalteten Zustand	0 W
Gemessene elektrische Eingangsleistung bei energie-effizientester Stufe	36,7 W
Spannung / Frequenz	220 – 240 V / 50 Hz
Abmessung (B × T × H)	595 × 470 × 100 mm
Durchmesser Abluftstutzen	120 mm
Kabellänge	1 m
Gewicht	4,5 kg

Hinweis zur Produktkonformität

Produktbezeichnungen:

UBH600B, UBH600S, UBH600W

Unterbau-Dunstabzugshauben

Hersteller / Inverkehrbringer:

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

Für die oben genannten Produkte liegen die entsprechenden EG - Konformitätserklärungen vor.

Einige der relevanten Unterlagen können auf unserer Website unter der entsprechenden Produktseite eingesehen und heruntergeladen werden.

Die vollständigen Dokumente erhalten Sie gerne auf schriftliche Anfrage über die obige Kontaktadresse.

Jan Kolbe

Leiter Produktmanagement

Wir helfen gerne, wenn Sie technische Fragen oder Probleme mit Ihrem Gerät haben oder doch einmal etwas kaputtgehen sollte.

Sie erreichen unseren Kundenservice unter:

→ Weitere Daten und Dokumente finden Sie auf unserer Website unter "Fragen & Antworten".

Halten Sie bitte folgende Informationen bereit:

• Kundennummer
  • Datum der Rechnung oder des Lieferscheins
  • Gerätetyp (Modellnummer)
• Seriennummer

Hinweis:

Die 20-stellige Seriennummer finden Sie auf dem Typenschild Ihres Geräts oder auf der Außenseite des Verpackungskartons. Falls notiert, finden Sie diese auch auf dem Innencover dieses Handbuchs.

KKT Kolbe Küchentechnik GmbH & Co. KG

Ohmstraße 17

D - 96175 Pettstadt

www.kolbe.de

User's manual

KKT KOLBE Küchentechnik

GmbH & Co. KG

Ohmstraße 17

D-96175 Pettstadt

www.kolbe.de

[e-mail]

KKT Kolbe Küchentechnik GmbH & Co. KG

Ohmstraße 17

96175 Pettstadt

Germany

www.kolbe.de

KKT KOLBE

Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß mit Ihrem Gerät.
