BEDIENUNGSANLEITUNG Touch Control TC5 SIEMENS

2 UI-Beschreibung....7

2.1 Startseite (Navigationsfunktion) 7

2.2 Multifunktionsseite....9

2.2.1 Schaltfunktion....10

2.2.2 Schalt-/Dimmfunktion....11

2.2.3 Funktion „Wert senden“......12

2.2.4 Jalousiefunktion....12

2.2.5 Szenenabruf und -speicherung .....15

2.3 Seite für die allgemeine Temperaturregelung....15

2.4 Funktionsseite für VRF-Klimaanlage 17

2.5 Funktionsseite für die Fußbodenheizung....18

2.6 Funktionsseite für Lüftungssystem ("Ventilation")......19

2.7 Funktionsseite für RGB – Dimmen......21

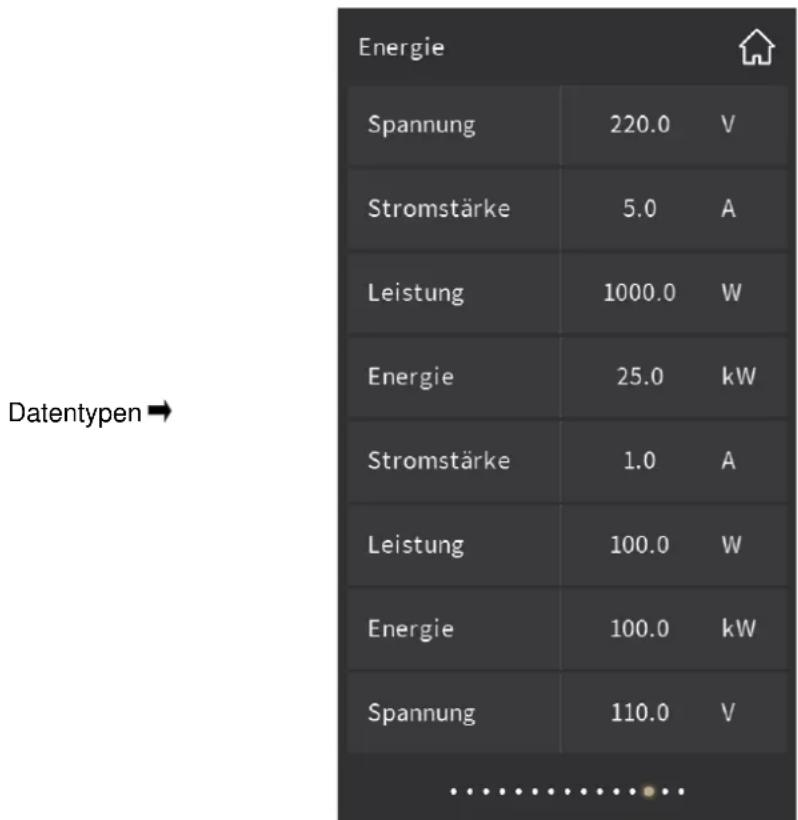

2.8 Funktionsseite für Energiezähler-Anzeige 23

2.9 Funktionsseite für die Anzeige der Luftqualität 24

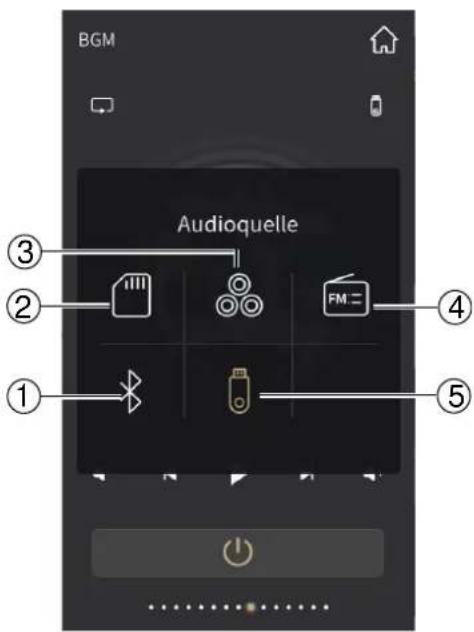

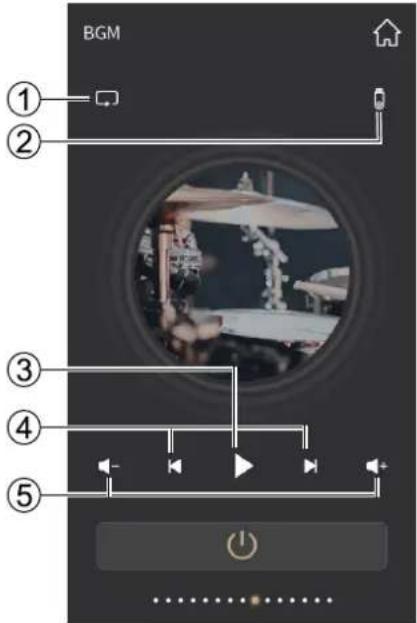

2.10 Funktionsseite für Hintergrundmusik (auch „BGM“)......25

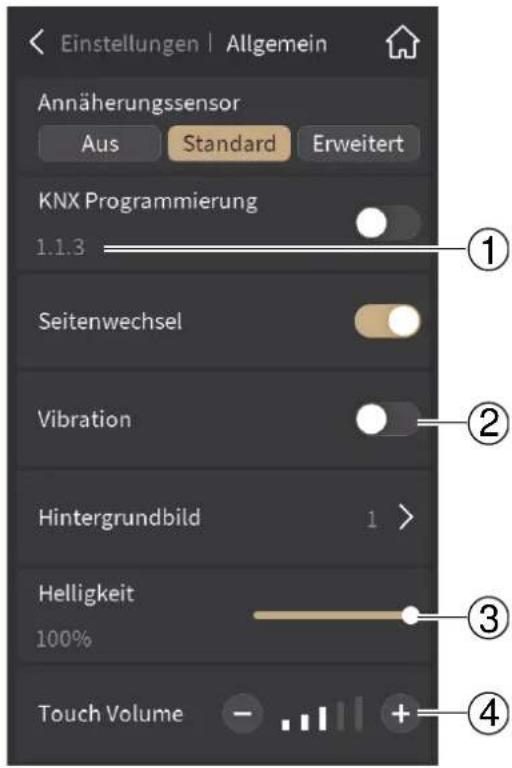

2.11 Einstellungsseite....27

2.12 Bildschirm....32

2.12.1 Bildschirmschoner....32

2.12.2 Design (Hintergrundbild) 33

2.13 Administratorfunktion über Passwort....36

2.14 Administratorfunktion über Bus....37

2.15 Weitere Seiten....38

3 Parameter und Kommunikationsobjekte....39

3.1 Bildschirm „Allgemeine Einstellung“ 40

3.1.1 Parameter „Allgemeine Einstellung“ 40

3.1.2 „Allgemeine“ Kommunikationsobjekte....45

3.1.3 „Sommerzeit“-Parameter....47

3.1.4 „Farbstreifen“-Parameter....48

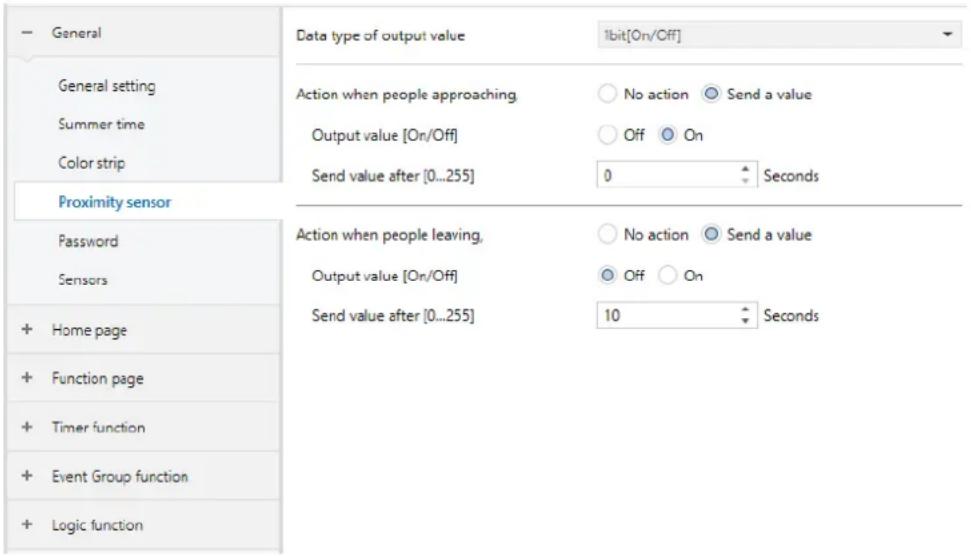

3.1.5 „Näherungssensor“-Parameter 49

3.1.6 „Passwort"-Parameter....50

3.1.7 Parameter und Kommunikationsobjekte für „Allgemeiner Sensor“52

3.2 Bildschirm „Startseite“ 54

3.2.1 Parameter „Startseite x“ (Hauptseite)....54

3.3 Bildschirm „Funktionsseite“ 57

3.3.1 Parameter „Seiteneinstellungen“ 57

3.3.2 Kommunikationsobjekte „Funktionsseite“ 57

3.3.3 Parameter und Kommunikationsobjekte „Seite x – Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden)“....58

3.3.4 Parameter und Kommunikationsobjekte „Seite x – Allgemeine Temperatursteuerung“ 64

3.3.5 Parameter und Kommunikationsobjekte „Seite x – Erweiterte Fußbodenheizung“......75

3.3.6 Parameter und Kommunikationsobjekte „Seite x – VRF-Schnittstelle und -Betrieb“ 80

3.3.7 Parameter und Kommunikationsobjekte „Seite x – Lüftungssystem“ 87

3.3.8 Parameter und Kommunikationsobjekte „Seite x – Anzeige Luftqualität“ 95

3.3.9 Parameter und Kommunikationsobjekte „Seite x – Anzeige Energiezähler“ 98

3.3.10 Parameter und Kommunikationsobjekte „Seite x – RGB – Dimmen“ 101

3.3.11 Parameter und Kommunikationsobjekte „Seite x – Hintergrundmusik“......104

3.4 Bildschirm „Zeitschalterfunktion“ 107

3.4.1 Parameter „Zeitschalter“......107

3.4.2 Parameter und Kommunikationsobjekte „Zeitfunktion x“ .....107

3.5 Bildschirm „Funktion Ereignisgruppe“ 109

3.5.1 Parameter und Kommunikationsobjekte „Funktion Ereignisgruppe“ 109

3.5.2 Parameter „Gx: Ausgang y Funktion“ 110

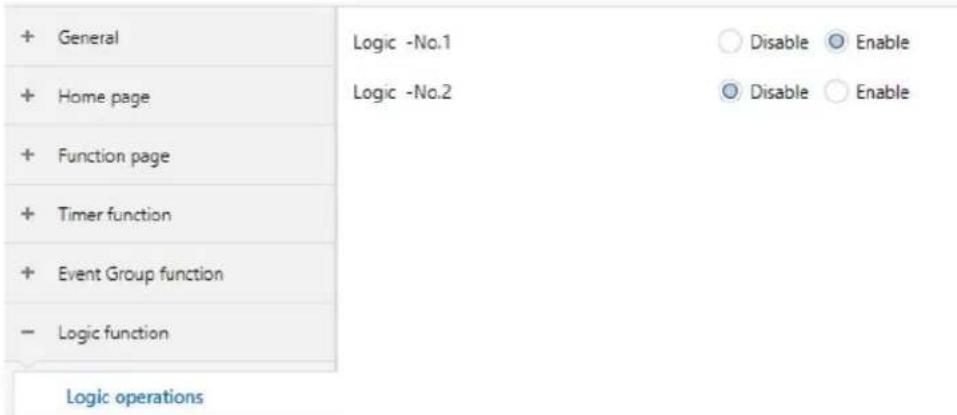

3.6 Bildschirm „Logikfunktion“ 111

3.6.1 Parameter „Logische Verknüpfungen“ 111

3.6.2 Parameter und Kommunikationsobjekte „UND/ODER/XODER“.112

3.6.3 Parameter und Kommunikationsobjekte „Gate“ (Torfunktion).....114

3.6.4 Parameter und Kommunikationsobjekte „Schwellwert-Komparator“ (Schwellwertschalter)....115

3.6.5 Parameter und Kommunikationsobjekte „Formatkonvertierung“.117

4 Symbole....121

4.1 Funktionsseiten-Symbole....121

4.1.1 Symbolliste für Funktionsseite....121

4.1.2 Symbole für die Funktionsseite über Micro-SD-Karte ersetzen ..123

4.2 Startseiten-Symbole 125

4.2.1 Symbolliste für Startseite....125

4.2.2 Symbole für die Startseite über Micro-SD-Karte ersetzen .....127

5 Anhang....129

5.1 Haftungsausschluss Cyber-Sicherheit....129

1 Funktionen

Bei Touch Control TC5 (im Folgenden als „TC5“ bezeichnet) handelt es sich um ein Multifunktions-Touch-Panel mit KNX S-Mode für Anzeige, Bedienung und Steuerung. Das Gerät verfügt über einen kapazitativen Farb-Touchscreen (5 Zoll) mit einer Auflösung von 480 × 854 px.

Es wird über KNX zusammen mit einer Hilfsspannung von 24...30 V DC versorgt. Das Gerät wird direkt über den Touchscreen bedient. Insgesamt können bis zu 15 Funktionsseiten und 2 Startseiten über ETS (ab ETS5.7) konfiguriert werden.

Funktionen:

• Startseite für Navigationszwecke Über TC5 können mehrere Funktionsseiten für Steuerungs- und Bedienzwecke eingerichtet werden. Für die einfache Navigation zur gewünschten Funktionsseite können bis zu 2 Startseiten mit bis zu 8 Symbolen pro Seite verwendet werden. Die Navigationsfunktion kann aktiviert und deaktiviert werden. Wenn sie deaktiviert ist, ist nur eine Frontseite verfügbar, auf der Datum, Uhrzeit und Temperatur angezeigt werden. Eine Startseite ist in diesem Fall nicht verfügbar.
• Multifunktionsseite für Beleuchtung, Beschattung, Szenensteuerung und zum Senden von Werten Die Beleuchtungssteuerung umfasst das Schalten und Dimmen. Die Beschattungsfunktion umfasst für den Typ Lamellenvorhang „Behang öffnen/schließen“, für den Typ Rollladen „Behang aufwärts/abwärts“ und für Jalousie „Lamellenwinkel-Einstellung“. Szenenbezogene Vorgänge, z. B. Szenenabruf durch kurzes Drücken des Szenen-Symbols und Szenenspeicherung durch langes Drücken des Szenen-Symbols, sind verfügbar. Bei Bedarf stehen bis zu 120 Kanäle für jede einzelne Funktion zur Verfügung.

• Die HLK-Steuerung deckt mehrere Anwendungen ab:

• Die allgemeine Temperaturregelung kommt für zahlreiche Heiz-/Kühlanwendungen, z. B. FCU, Kühldecke, mit 2-Punkt- oder PI-Regelung zur Anwendung. Sie kann für die Regelung der Raumtemperatur über einen Sollwert (absolut oder relativ), die Auswahl des Heiz-/Kühlbetriebs, den Lüfterbetrieb (2 Optionen: Wenn der Lüfterbetrieb deaktiviert ist, ist die entsprechende Option ausgeblendet; wenn er aktiviert ist, stehen 5 Typen für die Lüfterdrehzahl zur Verfügung: 3 Stufen, AUS und Auto) sowie Änderungen der Betriebsart (4 Modi: Komfort-, Standby-, Economy- und Schutzbetrieb) eingesetzt werden.
• Die VRF-Schnittstelle (VRF: variabler Kältemittelfluss) ermöglicht es, den TC5 als Benutzeroberfläche für die Bedienung von VRF- oder VRV-Klimageräten (VRV: variables Kältemittelvolumen) mit einem VRF-Gateway einzusetzen.
• Die erweiterte Bodenheizungsregelung verfügt über eine spezielle Zeitschalter- und Szenenfunktion. Auf dem Bildschirm werden Informationen zu „Heizventil EIN/AUS“ und zum Zeitschalter-Betrieb angezeigt.
• Die Lüftersteuerung ermöglicht eine Umschaltung auf den 3-stufigen Lüfter sowie die automatische Steuerung (bedarfsgerechte Lüftung) über den PM2.5- oder den CO₂-Wert. Sie unterstützt Öffnen/Schließen der Wärmerückgewinnung, Berechnung der Filterlaufzeit, Alarm für Filterwechsel und Zurücksetzen der Filterlaufzeit.

Bis zu 10 Seiten können als HLK-Steuerung konfiguriert werden.

- Luftqualitätswert über Bus anzeigen Diese Seite kann verschiedene Sensormesswerte anzeigen: Temperatur, relative Feuchte, PM2.5, PM10, CO₂, VOC, AQI, Helligkeit und Windgeschwindigkeit. Pro Seite können bis zu 4 Parameter angezeigt werden, bis zu 10 Seiten können als Anzeigeseite konfiguriert werden.

• Energiemesswert über Bus anzeigen Pro Seite können bis zu 8 Zähler angezeigt werden, bis zu 10 Seiten können als Anzeigeseite konfiguriert werden.
• Zeitschalterfunktion (bzw. Zeitplanfunktion) Bis zu 16 Zeitpläne sind einstellbar. Der Zeitplan kann entweder auf Tages- oder auf Wochenbasis angelegt werden. Seine Konfiguration erfolgt über die ETS.
• Ereignismanagement Bis zu 8 Sätze von Ereignisfunktionen können eingestellt werden. Durch Aufrufen der Szenennummer können bis zu 8 Ausgabetelegramme ausgelöst werden. Jede Ausgabe verfügt über 3 unterschiedliche Datentyp-Optionen.
• Logikfunktionen Bis zu 8 Logikeingänge können mit den Logikfunktionen UND, ODER, XODER, Torfunktion (Gate-Forwarding), Schwellwertschalter und Formatkonvertierung konfiguriert werden.
• RGB-, RGBW-Steuerung und Einstellung der Farbtemperatur Die Seite für die Dimmsteuerung kann für 4 Arten von Farbleuchten eingerichtet werden: RGB-Licht (3 Farben), RGBW-Licht (4 Farben), RGBW-Licht (4 Farben) mit Farbtemperatursteuerung oder Einstellung von Helligkeit und Farbtemperatur.
• Anzeige von Zeit, Datum und Temperatur, Ausgabe Tag-/Nacht-Signal
• Näherungssensor, Einstellung der Bildschirmhelligkeit, Summer
• Administratorfunktion über Passwort Diese Funktion ist konfigurierbar. Maximal 3 Passwörter sind verfügbar.
• Administratorfunktion über Bus Es ist möglich, das gesamte Gerät oder ausgewählte Funktionsseiten zu sperren, um die Bedienung des Bildschirms durch den Benutzer zu deaktivieren.
• Mehrzweck-Farbstreifen Der Farbstreifen dient nicht nur zu Gestaltungszwecken, sondern kann darüber hinaus für die Anzeige verschiedener Informationen verwendet werden, z. B. KNX-Programmiermodus, saisonale Änderungen und Alarminformationen.
• Lokale Anpassung möglich für Design (Hintergrundbild), Bildschirmschoner und konfigurierbare Symbole (Icons)

2 UI-Beschreibung

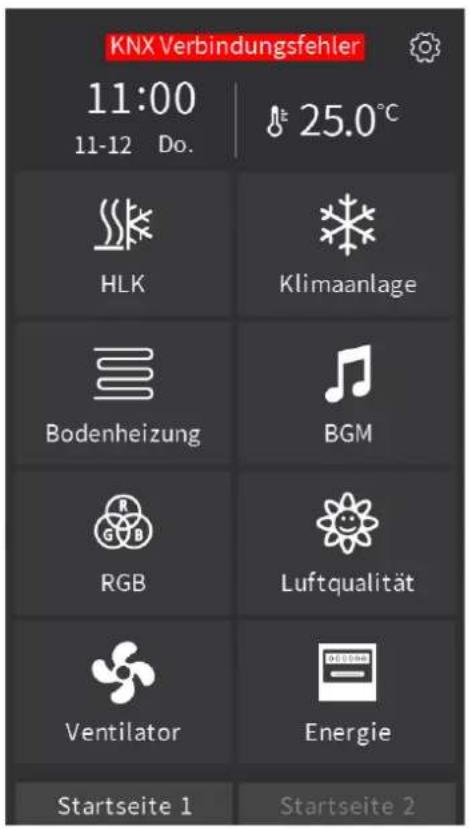

2.1 Startseite (Navigationsfunktion)

Startseiten sind über ETS konfigurierbar. Max. zwei Seiten mit max. acht Symbolen pro Seite können konfiguriert werden.

Die Symbole sind entweder mit Seiten oder mit einzelnen Funktionen verknüpft.

- Über das Symbol, das mit der entsprechenden Seite verknüpft ist, gelangen Endbenutzer zu den gewünschten Seiten. Bei den verknüpften Seiten kann es sich um Multifunktionsseiten für Beleuchtung, Jalousie, Szene, Senden von Werten oder um Seiten für eine Einzelfunktion, z. B. Seiten für den HLK-Betrieb, handeln.

Startseite

Multifunktions- seite

Multifunktion Dimmen

Funktionsseite, z. B. HLK (auch als „HVAC“ bezeichnet)

- Mit einer Einzelfunktion verknüpfte Symbole ermöglichen einen einfachen Zugriff auf häufig genutzte Vorgänge, z. B. Szenendarstellung EIN/AUS für Besprechungsraum bzw. Zu Hause/Außer Haus für den Heimgebrauch.

Startseite deaktivieren

Die Navigationsfunktion für die Startseite ist über ETS konfigurierbar.

Wenn die Navigationsfunktion für beide Seiten deaktiviert ist, ist keine Startseite verfügbar.

Beispiele:

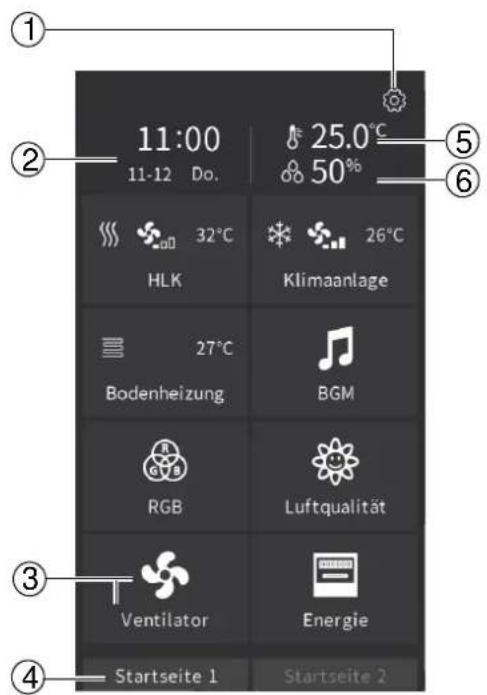

• Abbildung links: Zwei Startseiten wurden in ETS konfiguriert.
• Abbildung rechts: Die Startseite ist deaktiviert, und es wird nur eine Frontseite angezeigt. Der Benutzer kann über den Bildschirm wischen, um die Funktionsseiten aufzurufen.

Nummer	Bezeichnung
1	Symbol „Seiteneinstellung“ Weitere Informationen finden Sie unter Einstellungsseite [→ 26].
2	Datum (MM-TT) und Uhrzeit; kann über die Einstellungsseite oder über das Objekt geändert werden.
3	Symbole können über eine Micro-SD-Karte konfiguriert werden.Weitere Details finden Sie unter Startseiten-Symbole [→ 125].Der Symbolname wird über ETS definiert. Mehrere Sprachen sind verfügbar, und der Name wird per Eingabe festgelegt. Max. 12 Zeichen werden angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch/Griechisch.
4	Der Name der Startseite wird über ETS definiert.
5	TemperaturwertWenn kein Temperatur- oder Feuchtewert empfangen wird, wird „---“ angezeigt. Die Temperatureinheit (Celsius (°C) oder Fahrenheit (°F)) kann konfiguriert und entsprechend angezeigt werden.
6	Feuchtewert

2.2 Multifunktionsseite

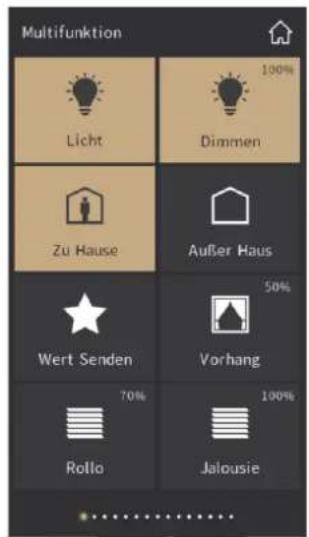

Über die Multifunktionsseite lassen sich Beleuchtung, Beschattung und Szenen steuern sowie Werte senden.

Die Ansicht der Multifunktionsseite ist über ETS konfigurierbar.

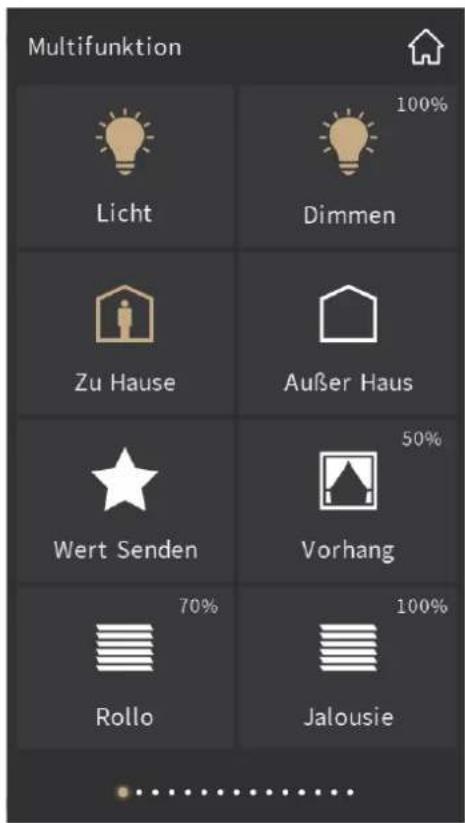

Optionen

Große Symbole

Listenansicht

Seitenlayout Die Anzahl von Symbolen pro Seite kann über ETS konfiguriert werden.

1 Symbol pro Seite

2 Symbole pro Seite

4 Symbole pro Seite

6 Symbole pro Seite

8 Symbole pro Seite

2.2.1 Schaltfunktion

Status der Schaltfunktion

- Ansicht „Große Symbole“

Der Status „Licht EIN“ kann auf 2 Arten angezeigt werden; dies ist über ETS konfigurierbar.

1. Nur das Symbol für „eingeschaltet“ (Abbildung rechts) weist darauf hin, dass die Lampe eingeschaltet ist, während das Symbol für „ausgeschaltet“ (Abbildung links) angibt, dass die Lampe ausgeschaltet ist.

1. Wenn sowohl die Kachel als auch das Symbol (Abbildung rechts) aktiviert ist, ist die Lampe eingeschaltet, während eine deaktivierte Kachel und das Symbol „ausgeschaltet“ (Abbildung links) darauf hinweisen, dass die Lampe ausgeschaltet ist.

- Listenansicht

Durch Ziehen des Schiebereglers nach rechts wird die Funktion aktiviert. Wird er nach links gezogen, wird die Funktion deaktiviert. Der Schieberegler kann jedoch auch aktualisiert und entsprechend dem Schaltstatus der Bus-Rückmeldung angezeigt werden.

2.2.2 Schalt-/Dimmfunktion

Durch langes Drücken des Symbols (0,5 s) kann die Seite für die Steuerung der Dimmfunktion aufgerufen werden.

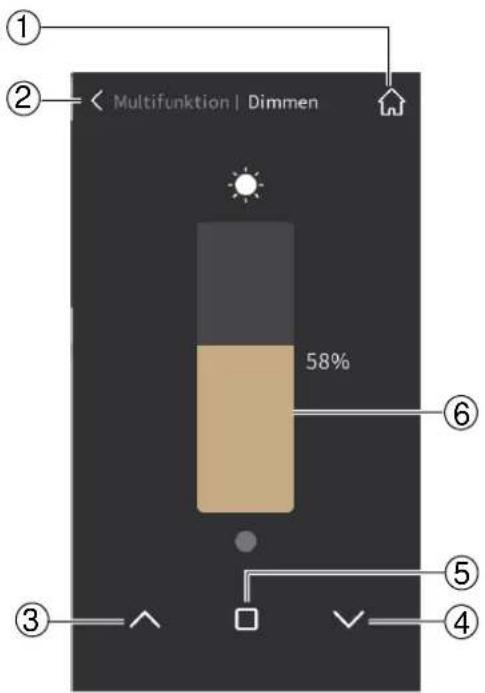

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Startseite	2	Zurück
3	Relatives Hellerdimmen bis 100 %	4	Relatives Dunklerdimmen bis 0 % (AUS)
5	Stopp	6	Dimmen durch Schieben

2.2.3 Funktion „Wert senden“

Wählen Sie ein beliebiges Symbol, um das entsprechende Telegramm an den Bus zu senden. Ein wackelndes Symbol weist auf die Ausführung des Vorgangs hin.

2.2.4 Jalousiefunktion

3 Jalousietypen sind verfügbar: Lamellenvorhang, Rollladen (ohne Lamellen) und Jalousie (mit Lamellen).

Lamellenvorhang

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Simulation der Vorhangposition	2	Lamellenvorhang durch Schieben in Prozent
3	Öffnen	4	Schließen
5	Stopp

Rollladen (ohne Lamelle)

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Simulation der Rollladenstellung	2	Schiebestellung in Prozent
3	Auf	4	Ab
5	Stopp

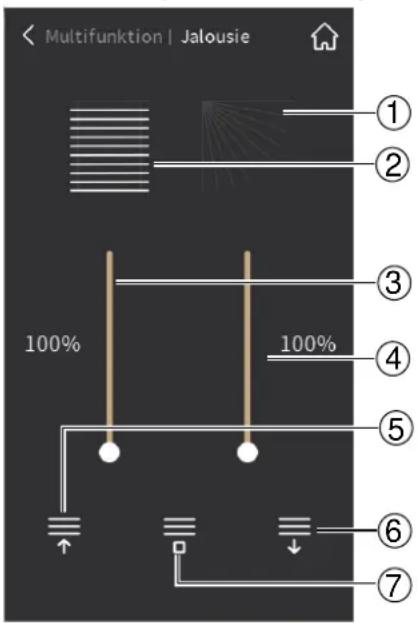

Jalousien (mit Lamellen)

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Simulation des Lamellenwinkels (Jalousie)	2	Simulation von Jalousie und Lamelle
3	Schiebestellung in Prozent• 0 %: Jalousie vollständig geöffnet• 100 %: Jalousie vollständig geschlossen	4	Lamellenwinkel in Prozent• 0 %: Lamelle in horizontaler Stellung und ungehinderter Lichteinfall• 100 %: Lamelle in vertikaler Stellung und kein Lichteinfall
5	Aufwärts (Jalousie und Lamelle)	6	Abwärts (Jalousie und Lamelle)
7	Stopp (Jalousie und Lamelle)• Durch einmaliges Drücken der Stopp-Taste können Jalousien und Lamellen bei der Auf- oder Abwärtsbewegung angehalten werden. Anschließend kann der Winkel der Jalousielamellen über die Stopp-Taste geringfügig angepasst werden.

2.2.5 Szenenabruf und -speicherung

Wählen Sie die zugeordnete Szenen-Schaltfläche (z. B.), um das entsprechende Szenen-Telegramm an den Bus zu senden.

• Das Gerät kann die Szene durch kurzes Drücken des Szenen-Symbols direkt abrufen.

• Um die Szeneneinstellung zu ändern und die Änderungen zu speichern, müssen folgende Schritte ausgeführt werden:

• Szeneneinstellung nach Bedarf ändern.

• Szenen-Symbol lange gedrückt halten, bis das Symbol (horizontal) wackelt und die Szenenänderung über Bus gespeichert wurde.
• Szenen-Symbol kurz drücken, um die gespeicherte Szene abzurufen.

2.3 Seite für die allgemeine Temperaturregelung

Die Funktion für die allgemeine Temperaturregelung kann für zahlreiche Heiz- und/oder Kühlanwendungen konfiguriert werden, z. B. Fan-Coil-Anwendung, Kühldecke und elektrische Heizung. Sie kann für die Regelung der Raumtemperatur über einen Sollwert (absolut oder relativ), für die Auswahl des Heiz-/Kühlbetriebs, die Auswahl der Lüfterdrehzahl (3 Stufen, AUS und Auto) sowie für Änderungen an der Betriebsart (4 Modi: Komfort-, Standby-, Economy- und Schutzbetrieb) eingesetzt werden.

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Beschreibung, in ETS konfiguriert	2	Sollwert durch Schieben
3	-, +: Sollwertänderung	4	Raumtemperatur
5	Status Heizen/Kühlen	6	>: Änderung der Lüfterstufe
7	>: Änderung der Betriebsart	8	Ein-/Ausschalten

Änderung der Lüfterstufe

Änderung der Betriebsart

2.4 Funktionsseite für VRF-Klimaanlage

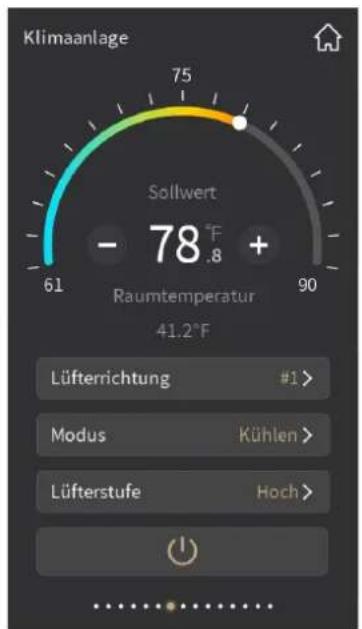

Mithilfe dieser Funktion kann das Gerät als Schnittstellen- und Bedieneinheit für VRF-Klimageräte über ein KNX-zu-VRF-Gateway fungieren.

VRF-Seite in °C

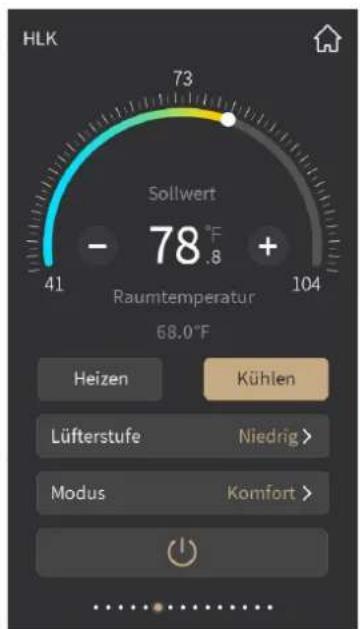

VRF-Seite in °F

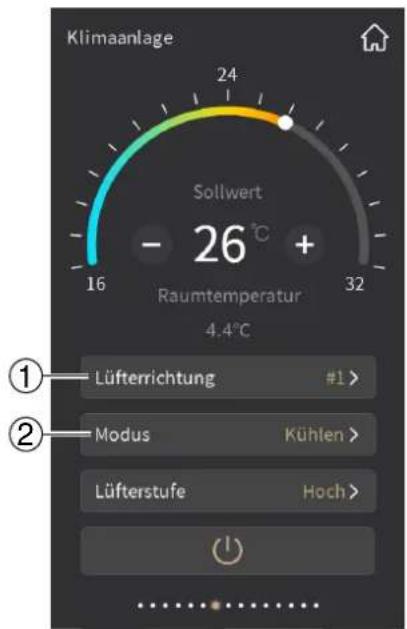

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Einstellung der Lüfterrichtung	2	Änderung des VRF-Modus

2.5 Funktionsseite für die Fußbodenheizung

• Funktion für die Bodenheizungsregelung mit 2-Punkt- oder PI-Regelung unter Berücksichtigung des Temperatur-Sollwerts
  • Szenen- und Zeitplanfunktionen

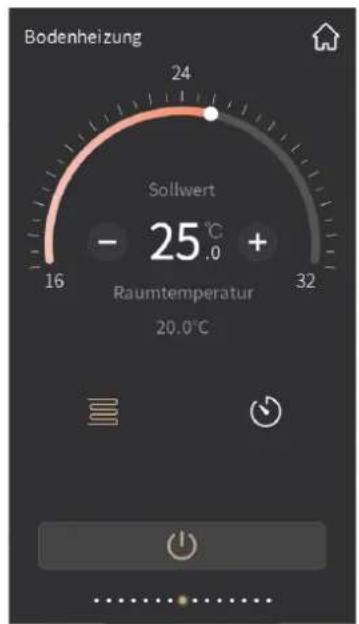

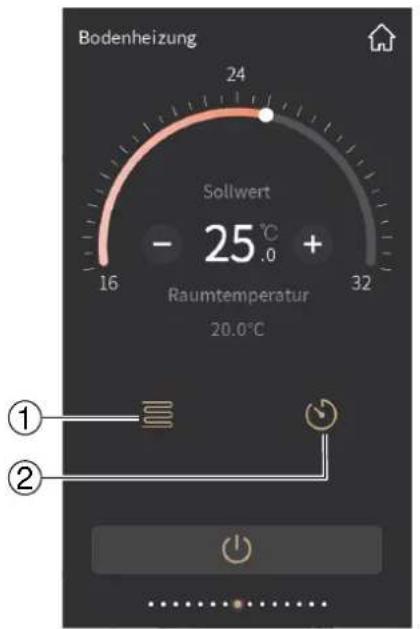

Bodenheizungsseite in °C

Bodenheizungsseite in °F

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Anzeige „Heizventil geöffnet/geschlossen“Hinweis:Wenn der Sollwert oberhalb der Raumtemperatur liegt, wird das Ventil geöffnet, um die Raumtemperatur zu erhöhen, und umgekehrt.	2	Zeitschaltuhr aktivieren/deaktivierenHinweis:Diese Zeitschaltuhr ist speziell zugeordnet und wird über ETS auf der Funktionsseite für die Fußbodenheizung konfiguriert. Die über die Einstellungsseite festgelegten Urlaubstage haben keine Auswirkung auf diese Zeitschaltuhr (siehe Einstellungsseite [→ 26]).

2.6 Funktionsseite für Lüftungssystem („Ventilation“)

Das Lüftungssystem steuert:

• 3-Stufen-Lüftereinstellung, Öffnen/Schließen der Wärmerückgewinnung, Berechnung der Filterlaufzeit, Alarm für Filterwechsel und Zurücksetzen der Filterlaufzeit
• Automatische Regelung (bedarfsgerechte Lüftersteuerung) über den PM2.5- oder CO₂-Wert
• Szeneneinstellung

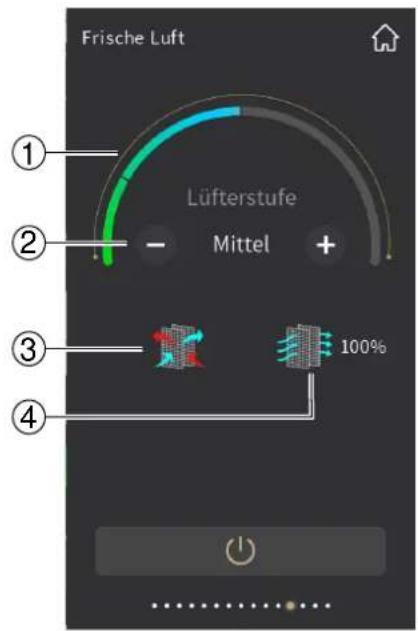

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Aktuelle Lüfterstufe	2	+/-: Änderung der Lüfterstufe
3	Wärmerückgewinnung EIN/AUS	4	Status Filterlaufzeit

Die Filterlaufzeit wird über ETS festgelegt. Wenn die Nutzungsdauer des Filters den festgelegten Zeitraum erreicht, wird der Alarm "Zeit für Filterwechsel neu starten?" über Bus ausgegeben, und der verbleibende Zeitschalterwert für den Filter kann als 0 % angezeigt werden. Bei Ausgabe eines Alarms wird auf der

Startseite ein Alarm-Symbol angezeigt. Durch Berühren des Symbols kann die Filterzeit zurückgesetzt werden. Durch Tippen auf "Bestätigen" kann der Zeitschalterwert für den Filter auf 100 % zurückgesetzt werden.

Seite für bedarfsgerechte Lüftung

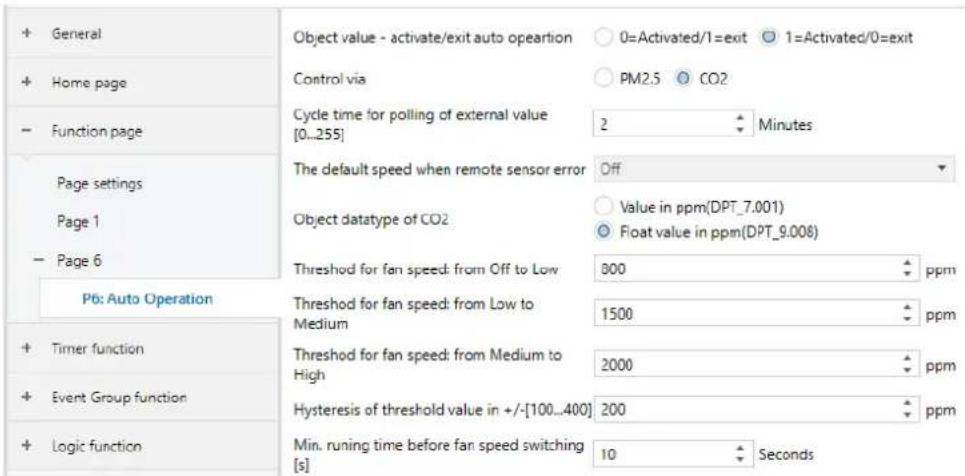

Automatische Regelung (bedarfsgerechter PM2.5-Wert)

Automatische Regelung (bedarfsgerechter CO₂-Wert)

2.7 Funktionsseite für RGB – Dimmen

Diese Funktion ist für RGB- oder RGBW-LED-Dimmen (absolutes Dimmen) vorgesehen. RGBW unterstützt die automatische Einstellung der Farbtemperatur sowie die individuelle Einstellung von Farbtemperatur und Helligkeit.

4 Arten von RGB – Dimmen sind verfügbar und über ETS konfigurierbar:

1. RGB: Steuerung RGB
2. RGBW: Steuerung RGBW
3. RGBW + Farbtemperatur: Steuerung für RGBW oder RGB und Farbtemperatursteuerung
4. Helligkeit + Farbtemperatur: Helligkeits- und Farbtemperatursteuerung

1

2

3

4

5

6

7

RGB

RGBW

RGBW + Farbtemperatur

Numme Bezeichnung

r		r
1	Bezeichnung	2	EIN/AUS-Taste und Status
3	Farbtemperatursteuerung aufrufen	4	Farbpalette
5	Schieberegler für Farbtemperatur	6	Farbauswahl
7	Helligkeit von weißem Licht

Farbtemperatursteuerung

RGBW + Farbtemperatur

Helligkeit + Farbtemperatur

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Farbtemperatursteuerung	2	Schieberegler für Farbtemperatur, 100 K/Schritt
3	Farbtemp. anpassen	4	heller/dunkler

2.8 Funktionsseite für Energiezähler-Anzeige

Die Funktionsseite für die Energiezähleranzeige unterstützt die Anzeige von Werten für Stromstärke, Spannung, Leistung und elektrische Energie. Werte werden vom Bus über Aktoren oder das Mess-Gateway übermittelt.

Bildschirm für die Energiezähleranzeige: Stromstärke, Spannung, Leistung und Energieverbrauch können über die Parameterkonfiguration angezeigt werden. Auf der Benutzeroberfläche können bis zu acht Elemente angezeigt werden. Die Daten werden über Bus aktualisiert.

2.9 Funktionsseite für die Anzeige der Luftqualität

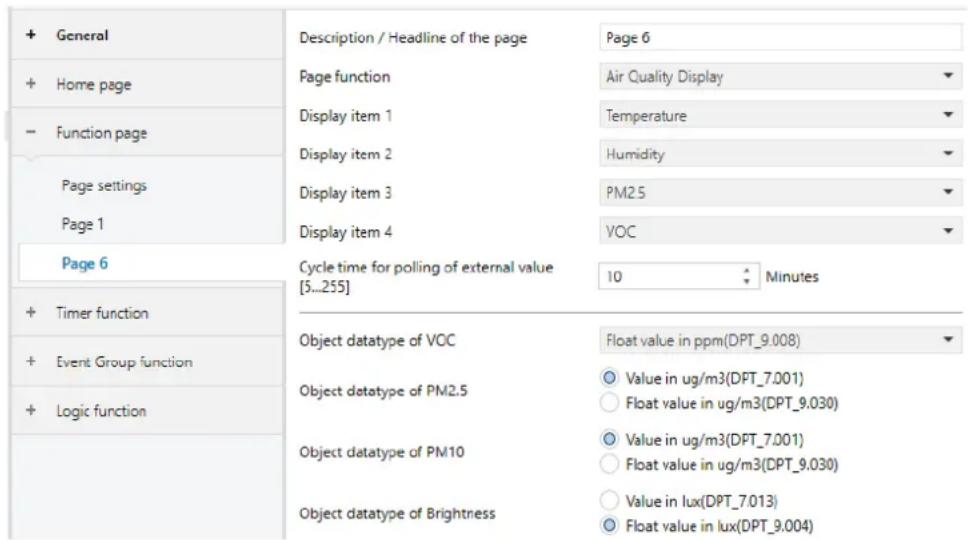

Die Anzeige von Temperatur, Feuchte, PM2.5, PM10, VOC, CO₂, AQI, Helligkeit und Windgeschwindigkeit kann eingestellt werden; diese Werte werden über Bus empfangen. Pro Funktionsseite können bis zu vier Elemente konfiguriert werden.

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Ausgewählter Bereich	2	Luftqualitätsparameter-Liste

Der Wert des konfigurierten Parameterbereichs für die Luftqualität wird wie folgt angezeigt.

Parameter	Bezeichnung	Parameter	Bezeichnung
Temperatur	-40...40 °C	Feuchte	0...100 %
PM2.5	0...999 μg/m3	PM10	0...999 μg/m3
CO2	0...4000 ppm	VOC	0...9,99 mg/m3
AQI	0...500	Helligkeit	0...5000 lx
Windgeschwindigkeit	0...50 m/s

2.10 Funktionsseite für Hintergrundmusik (auch „BGM“)

Diese Funktion kann nur verwendet werden, wenn ein Gateway zur Umwandlung von Musiksteuerungssignalen in KNX angeschlossen ist.

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Wiedergabemodus	2	Musikquelle
3	Wiedergabe/Anhalten	4	Zurück/Weiter
5	Lautstärke +/-

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Zufällige Wiedergabe	2	Nacheinander abspielen
3	Einzelwiederholung	4	Wiederholen

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Bluetooth	2	SD-Karte
3	AUX-Audio	4	Radio FM
5	USB, aktuelle Auswahl

2.11 Einstellungsseite

Der Benutzer kann die Einstellungsseite über einen Klick auf das

Einstellungssymbol auf der Startseite aufrufen.

Einstellungen

Allgemeine Startseite

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Physikalische Adresse	2	Schaltfläche „Aktivieren/Deaktivieren“
3	Bildschirmhelligkeit	4	Lautstärke der Tastaturanschläge

Hinweis

Die KNX-Programmierung sollte nur dann aktiviert werden, wenn das Gerät über ETS durch eine Fachkraft konfiguriert wird.

Näherungssensor: Der Bildschirm wird aktiviert, wenn der Sensor erkennt, dass sich jemand nähert.

1. AUS
2. Normal: Näherungserkennung innerhalb eines Bereichs von 15 cm
3. Erweitert: Näherungserkennung innerhalb eines Bereichs von 30 cm

Schaltfläche zum Aktivieren von Bildschirm-Scrollen

1. Aktiviert: Der Benutzer kann zu den Funktionsseiten wechseln, indem er den Bildschirm scrollt und die entsprechenden Symbole berührt.
2. Deaktiviert: Der Benutzer kann nur zu den Funktionsseiten wechseln, indem er die entsprechenden Symbole berührt.

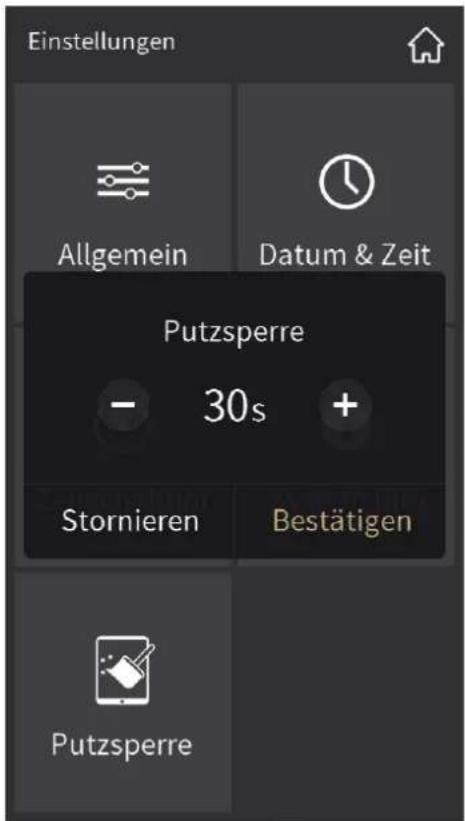

Putzsperre: Wenn diese Betriebsart bestätigt wird, wird der Bildschirm über einen eingestellten Zeitraum eingefroren.

Putzsperre

Seiten für Datum und Uhrzeit und Systeminformationen

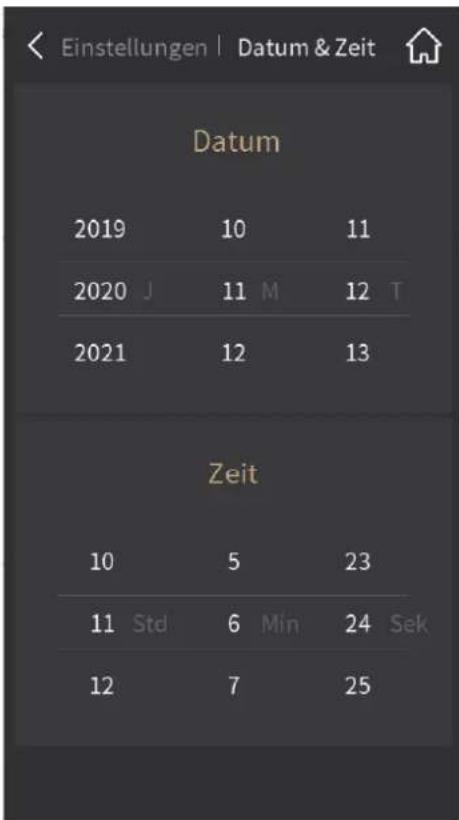

Seite für Einstellung von Datum und Uhrzeit: Über Datum (J, M oder T) oder Uhrzeit (H, M oder S) wischen, um den entsprechenden Wert einzustellen.

Seite für Einstellung von Datum und Uhrzeit

Seite mit Systeminformationen

Zeitschalterfunktion

Wochen-Zeitschalter – Funktion für Wochenschaltplan

Tagesschaltplan und Wochenschaltplan können über ETS konfiguriert werden.

Der Wochenschaltplan wird über den Touchscreen oder über Bus aktiviert, sofern er in ETS freigegeben ist.

Während Urlaubstagen ist der Wochenschaltplan deaktiviert; dies hat jedoch keine Auswirkungen auf den Zeitschalter für die Bodenheizungsfunktion (siehe Funktionsseite für die Fußbodenheizung [→ 17]).

Zeitschalter- Einstellungen:

Kein Urlaub eingestellt

Urlaubsliste:

- Symbol

oder wählen, um Wochentag zu aktivieren/deaktivieren.

- Symbol „>“ wählen, um Urlaubseinstellung zu prüfen.

- Der Zeitschalter ist während des Urlaubs deaktiviert.

Neuen Urlaubstag bestätigen

Einstellungskonflikt

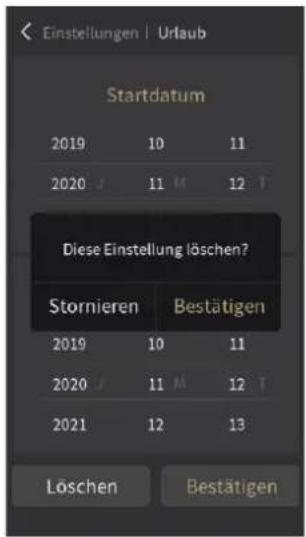

Urlaubstage löschen

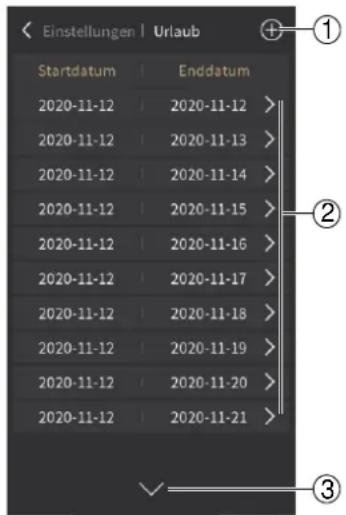

Nummer	Bezeichnung	Nummer	Bezeichnung
1	Neuen Urlaubstag hinzufügen	2	Urlaubsdetails eingeben
3	Hier tippen für weitere Optionen

2.12 Bildschirm

2.12.1 Bildschirmschoner

Der Bildschirmschoner kann über die folgende Optionen per ETS konfiguriert werden:

- Werkseitig eingestellt: a) AUS; b) Uhr; c) Album (3 Bilder: Bei aktiviertem Bildschirmschoner wechseln diese automatisch alle 5 s.)

- Benutzerdefinierte Bilder von Micro-SD-Karte:

Micro-SD-Karte mit den folgenden Einstellungen einsetzen:

1. Erstellen Sie im Stammverzeichnis einen neuen Ordner mit der Bezeichnung „picture“ (Bild).
2. Legen Sie die Bilder im Ordner „picture“ mit den Namen „Album_1“, „Album_2“ und „Album_3“ ab.
3. Die Bilder müssen eine Auflösung von 480 × 854 px haben. Folgende Formate sind zulässig: jpg, bmp, tjpg, png. (Bei Bildern im PNG-Format muss der Hintergrund undurchsichtig sein.)

Benutzerdefinierte Bilder über Micro-SD-Karte löschen:

1. Erstellen Sie einen Ordner mit dem Namen „picture“ auf der Micro-SD-Karte. Es ist jedoch kein Bild mit einem gültigen Namen und Format vorhanden.

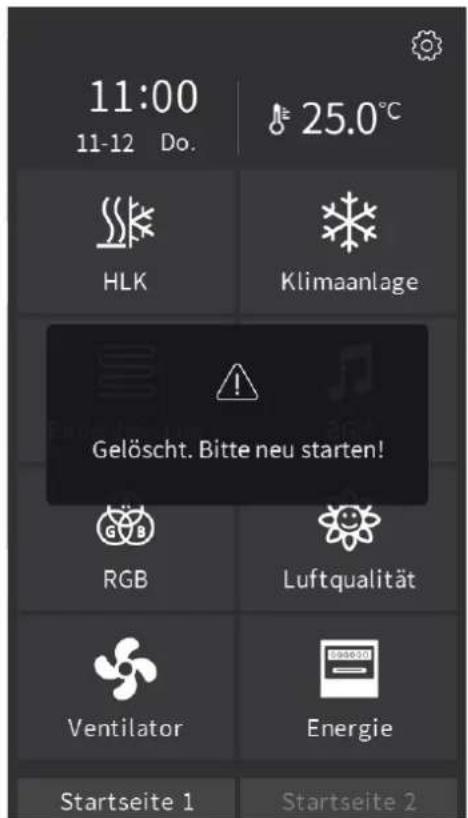

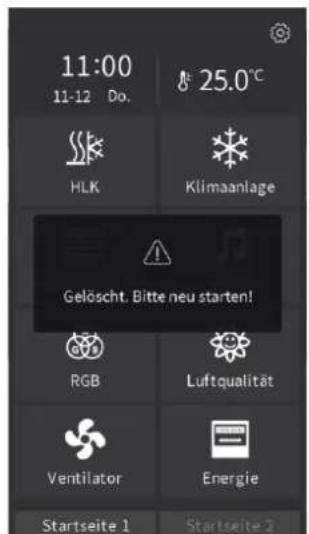

2. Beim Einsetzen der SD-Karte wird das Popup-Fenster "Bildquelle erkannt" "Aktualisieren oder nicht?" angezeigt. Wählen Sie "Bestätigen", um die benutzerdefinierten Bilder zu löschen.
3. Starten Sie das Gerät neu, um das Originalalbum wiederherzustellen.

Hinweis

• Unterstützung nur für SDHC-Karte und FAT32-Format
• Unterstützung nur für Micro-SD-Karten mit einer Speicherkapazität von max. 32 GB
• Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Wenn die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht, wird die Meldung "Bild ist ungültig, bitte überprüfen!" angezeigt.

2.12.2 Design (Hintergrundbild)

Für Startseite

Für die Startseite sind 3 Designs verfügbar: 1) dunkler Bildschirm (Standard), 2) mit Siemens-Logo, 3) Wassertropfen.

Das Design kann über die ETS-Konfiguration ausgewählt und vom Benutzer über den Bildschirm konfiguriert werden.

Wird das Standard-Design über ETS ausgewählt, ist die Anpassung des Designs über eine Micro-SD-Karte zulässig.

SD-Karte für angepasste Themen auf der Startseite

Micro-SD-Karte mit den folgenden Einstellungen einsetzen:

1. Speichern Sie die Bilder im Stammverzeichnis auf der Micro-SD-Karte, und weisen Sie ihnen den Namen „main_bg“ zu.
2. Die Bilder müssen eine Auflösung von 480 × 854 px haben. Folgende Formate sind zulässig: jpg, bmp, tjpg, png. (Bei Bildern im PNG-Format muss der Hintergrund undurchsichtig sein.)

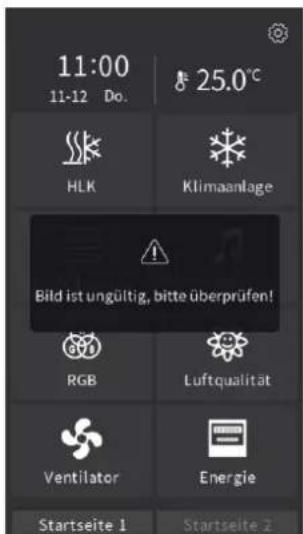

3. Neue Bilder werden erst wirksam, wenn der Parameter „Design oder Hintergrundbild“ in der ETS als „Default“ (Standard) festgelegt wird.

Setzen Sie die Micro-SD-Karte in das Gerät ein. Wenn keine gültigen Bilder erkannt werden, wird das folgende Popup-Fenster angezeigt.

Schlägt das Upgrade fehl, tippen Sie auf eine beliebige Stelle außerhalb des Fensters, um den Bildschirm zu verlassen.

Hinweis

• Unterstützung nur für SDHC-Karte und FAT32-Format
• Unterstützung nur für Micro-SD-Karten mit einer Speicherkapazität von max. 32 GB
• Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Wenn die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht, wird die Meldung "Bild ist ungültig, bitte überprüfen!" angezeigt.

Für Funktionsseite

Für die Funktionsseite ist nur 1 Design verfügbar: der dunkle Bildschirm. Dieses Design ist nicht auswählbar.

Wenn das Standard-Design der Startseite über ETS ausgewählt wird, ist die Anpassung des Designs über Micro-SD-Karte zulässig.

SD-Karte für angepasste Designs auf der Funktionsseite

Micro-SD-Karte mit den folgenden Einstellungen einsetzen:

1. Speichern Sie die Bilder im Ordner „Functionpage“ im Stammverzeichnis der Micro-SD-Karte.
2. Die Bilder müssen eine Auflösung von 480 × 854 px haben. Folgende Formate sind zulässig: jpg, bmp, tjpg, png. (Bei Bildern im PNG-Format muss der Hintergrund undurchsichtig sein.) Ferner müssen sie als „func_bg“ benannt sein.

Setzen Sie die Micro-SD-Karte in das Gerät ein. Wenn keine gültigen Bilder erkannt werden, wird das folgende Popup-Fenster angezeigt.

Schlägt das Upgrade fehl, klicken Sie auf eine beliebige Stelle außerhalb des Fensters, um den Bildschirm zu verlassen.

Hinweis

• Unterstützung nur für SDHC-Karte und FAT32-Format
• Unterstützung nur für Micro-SD-Karten mit einer Speicherkapazität von max. 32 GB
• Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Wenn die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht, wird die Meldung "Bild ist ungültig, bitte überprüfen!" angezeigt.

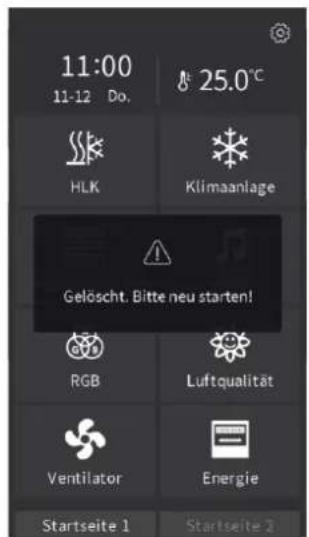

Designs auf der Funktionsseite in Standarddesign zurückändern

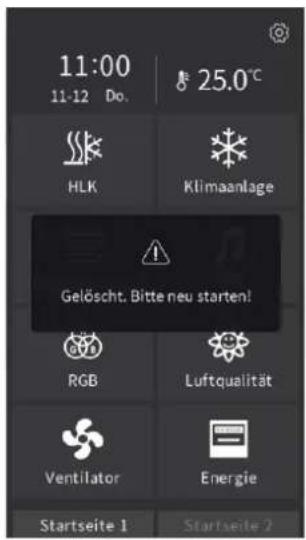

1. Erstellen Sie einen leeren Ordner ohne Bilder mit dem Namen „Functionpage“ im Stammverzeichnis auf der Micro-SD-Karte.

Setzen Sie die Micro-SD-Karte in das Gerät ein. Wenn keine gültigen Bilder erkannt werden, wird das folgende Popup-Fenster angezeigt.

Schlägt der Vorgang fehl, klicken Sie auf eine beliebige Stelle außerhalb des Fensters, um den Bildschirm zu verlassen.

2.13 Administratorfunktion über Passwort

Die Administratorfunktion ist über den Parameter „Admin über Passwort“ in ETS konfigurierbar. Parameterdetails finden Sie unter Parameter „Allgemeine Einstellung“ [→ 40].

Seitenpasswort einstellen

Wenn die Administratorfunktion aktiviert ist, ist zum Prüfen oder Bearbeiten von Informationen auf der Einstellungsseite (mit Ausnahme der Putzsperre) ein 4-stelliges Passwort erforderlich. Das Passwort kann über den Parameter „Passwort 1 festlegen – Einstellung Symbol entsperren“ festgelegt werden. Parameterdetails finden Sie unter „Passwort“-Parameter [→ 50].

Wenn das Einstellungssymbol entsperrt ist, sind die Einstellungen aktiviert. Nach dem Verlassen der Einstellungsseite durch Wählen des Home-Symbols (Start) wird die Seite automatisch wieder gesperrt.

Bildschirmschoner-Passwort

Wenn die Administratorfunktion aktiviert ist, ist für die Bildschirmbedienung ein Passwort erforderlich, nachdem der Bildschirmschoner aktiviert oder der Bildschirm ausgeschaltet wurde. Das Passwort ist eine 4-stellige Zahl.

Zwei Passwörter sind verfügbar. Diese können über die Parameter „Passwort 2 festlegen – Bildschirm aktivieren“ und „Passwort 3 festlegen – Bildschirm aktivieren“ festgelegt werden. Parameterdetails finden Sie unter „Passwort“-Parameter [→ 50].

2.14 Administratorfunktion über Bus

Dieser Befehl wird vom Bus gesendet. Er kann entweder das gesamte Bedienfeld (Abbildung links) oder eine einzelne Funktionsseite (Abbildung rechts) sperren.

• Gesamtes Bedienfeld sperren: Sobald das Bedienfeld gesperrt ist, kann der Benutzer keine Vorgänge am Gerät ausführen. Dieses ist jedoch weiterhin in der Lage, Telegramme vom Bus zu empfangen. Diese Sperre erfolgt über das Objekt „Allgemein – Admin über Bus“. Details zum Objekt finden Sie unter „Allgemeine“ Kommunikationsobjekte [→ 45].
• Einzelne Funktionsseite sperren: Nur die gesperrte Seite kann nicht verwendet werden, das Gerät kann jedoch weiterhin Telegramme vom Bus empfangen. Diese Funktion wird über das Objekt „Funktionsseite – Admin über Bus“ ausgeführt. Details zum Objekt finden Sie unter Kommunikationsobjekte „Funktionsseite“ [→ 57].

2.15 Weitere Seiten

KNX-Verbindungsfehler: „KNX-Verbindungsfehler“ wird auf rotem Hintergrund angezeigt, wenn die Busverbindung nicht ordnungsgemäß hergestellt werden konnte.

ETS-Konfiguration wird geladen: Wenn der Download der Anwendung abgeschlossen ist oder die Stromversorgung des Geräts wiederhergestellt wird, wird das Gerät initialisiert und lädt anschließend die Parameterkonfiguration von ETS. Anzeige auf dem Bildschirm: ETS configuration loading.

KNX-Verbindungsfehler

ETS-Konfiguration wird geladen

3 Parameter und Kommunikationsobjekte

Dieser Abschnitt erläutert, wie das Gerät über ETS durch Einstellen der Parameter konfiguriert wird. Darüber hinaus werden die zugehörigen Kommunikationsobjekte beschrieben.

Das Kommunikationsobjekt wird für die Kommunikation mit anderen Geräten über Bus verwendet:

• Max. Anzahl v. Kommunikationsobjekten: 688
• Max. Anzahl v. Gruppenadressen: 2000
• Max. Anzahl v. Verknüpfungen: 2000

Anzahl und Typ der sichtbaren Objekte variieren. Es sind niemals alle Objekte gleichzeitig verfügbar.

Hinweis

In der Spalte „Flag“ (Kennzeichen) für Kommunikationsobjekte:

• „K“: Kommunikationsfunktion des Objekts aktivieren
• „S“: Wert des Objekts kann über Bus geschrieben werden
• „L“: Wert des Objekts kann von anderen Geräten gelesen werden
• „Ü“: Objekt verfügt über die Übertragungsfunktion
• „A“: Wert des Objekts kann aktualisiert werden

Programmiermodus aufrufen:

• Tippen Sie auf das Einstellungssymbol auf der Startseite.
• Navigieren Sie zu "Allgemein".
• Aktivieren Sie "KNX Programmierung". Anschließend wird der Farbstreifen rot dargestellt, und das Gerät kann über ETS konfiguriert werden.

Hinweis

Nur Fachkräfte dürfen die KNX-Programmierfunktion verwenden. Stellen Sie sicher, dass diese Funktion im täglichen Betrieb deaktiviert ist. Wenn sie jedoch aktiviert ist, gilt Folgendes:

• Das Gerät kann normal betrieben werden.
• Der Farbstreifen ist dauerhaft rot, und dies wirkt sich auf die Lebensdauer des Farbstreifens aus.

Ausnahme physikalische Adresse:

Die physikalische Adresse 15.15.254 ist für Tests durch den Produkthersteller reserviert, daher darf sie nicht in einem konkreten Projekt verwendet werden.

Displaysprache:

HINWEIS

Das Gerät unterstützt zahlreiche Sprachen, darunter Englisch, Deutsch, Chinesisch, Spanisch, Italienisch und Französisch. Um die gewünschte Sprache ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden.

3.1 Bildschirm „Allgemeine Einstellung“

3.1.1 Parameter „Allgemeine Einstellung“

Über den Parameter „Allgemeine Einstellung“ können Sprache, Temperatureinheit, Bildschirmschoner, Bildschirmsperre, Hintergrund usw. konfiguriert werden.

General

General setting

Summer time

Proximity sensor

Sensors

Home page

Function page

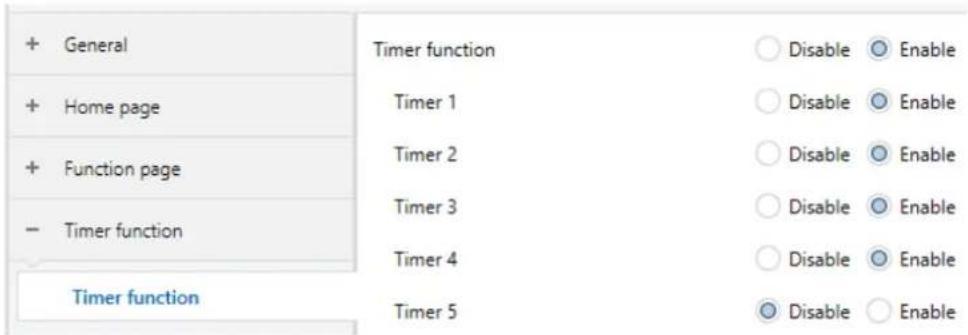

Timer function

Event Group function

Logic function

Name		Bezeichnung	Bereich
Gerätename (max. 40 Zeichen)		Gerätenamen festlegenHinweis: Dieser Name wird nicht auf der TC5 angezeigt. Er ist nur über ETS sichtbar.	TC5 (Standardname)
Bedienersprache anzeigen		Sprache der Benutzeroberfläche für die Funktionsseiten auswählen, z. B. für die Seite für HLK-Steuerung, Systeminformationen usw.	Englisch (Standard)ChinesischDeutschFranzösischSpanischItalienischRussischGriechischAndere
	Der folgende Parameter ist nur sichtbar, wenn „Andere“ ausgewählt ist.
	Sprachenname	Wenn die eingegebene Sprache in der Bibliothek nicht verfügbar ist, wird Englisch angezeigt.Hinweis: Wenn Sie für Sprache die Option „Andere“ auswählen, muss beim Hersteller die Information eingeholt werden, ob die Sprache und die entsprechende Bezeichnung unterstützt werden.	-
Zykluszeit für Senden von Status „In Betrieb“ [0...240, 0 = deaktiviert]		Legt das Zeitintervall zum Senden von Telegrammen an den Bus fest, die die ordnungsgemäße Funktion des Moduls anzeigen. Wenn:„0“ ausgewählt wird, sendet das Objekt „In Betrieb“ kein Telegramm. (0 = inaktiv)Wenn ein Wert ungleich Null (1...240) ausgewählt wird, sendet das Objekt „In Operation“ (In Betrieb) gemäß dem eingestellten Intervall ein Telegramm mit dem Wert „1“ an den Bus.Um die Buslast möglichst zu reduzieren, sollte das maximale Zeitintervall entsprechend den Anforderungenausgewählt werden.	0...240 s
Temperatur anzeigen in		Legt die Temperatureinheit fest.Dies bezieht sich auf die auf der Startseite sowie auf den Funktionsseiten für HLK und Klimatisierung angezeigte Temperatur.	Grad Celsius (Standard)Grad Fahrenheit
Datum und Zeit über Bus änderbar		Ermittelt, ob die Anzeige für „Datum/Uhrzeit“ auf der Start- bzw. Frontseite über Bus geändert werden kann.Wenn „Ja“ ausgewählt ist, sind die Objekte „Datum“ und „Zeit“ sichtbar. Beide können geändert werden.	NeinJa (Standard)
Tag-/Nachtstatus senden		Ermittelt, wie der Status „Tag/Nacht“ definiert ist. Wenn sich der Status ändert, wird ein Telegramm über Objekt „Tag/Nacht“ gesendet.Optionen:Nein: Telegramme und Objekte werden nicht gesendet.Gemäß der benutzerdefinierten Zeit: Schaltet Tag/Nacht auf der Grundlage der konfigurierten Uhrzeit um, z. B. wird um 18:30 Uhr auf Eco-Betrieb geschaltet und um 6:30 Uhr auf Tagbetrieb.Gemäß Sonnenaufgang und Sonnenuntergang: Schaltet Status „Tag/Nacht“ auf der Grundlage von Sonnenaufgang und Sonnenuntergang an einem bestimmten Ort um. Die geographischen Koordinaten des betreffenden Ortes sollten definiert werden.	NeinGemäß der benutzerdefinierten ZeitGemäß Sonnenaufgang und Sonnenuntergang
	Die folgenden Parameter sind sichtbar, wenn die Option „Gemäß der benutzerdefinierten Zeit“ ausgewählt ist.
	Uhrzeit für Wechsel zu Nacht: Stunde [0...23]	Schaltet „Tag“ zur angegebenen Stunde zu „Nacht“ um.	0...23 h
	Uhrzeit für Wechsel zu Nacht: Minute [0...59]	Schaltet „Tag“ zur angegebenen Minute zu „Nacht“ um.	0...59 min
	Uhrzeit für Wechsel zu Tag: Stunde [0...23]	Schaltet „Nacht“ zur angegebenen Stunde zu „Tag“ um.	0...23 h
	Uhrzeit für Wechsel zu Tag: Minute [0...59]	Schaltet „Nacht“ zur angegebenen Minute zu „Tag“ um.	0...59 min
	Die folgenden Parameter sind sichtbar, wenn die Option „Gemäß Sonnenaufgang und Sonnenuntergang“ ausgewählt ist.
	Koordinaten Standorteinstellungen	Keine Aktion erforderlich.	-
	Ort [Stadt, Land]	Legt den Referenzpunkt für Sonnenaufgang und Sonnenuntergang fest.Beispiel: Berlin, Deutschland	-
	Breitengrad	Legt die Breite fest.	NordSüd
	Geografische Breite in Grad [0°...90°]	Legt die Breite in Grad fest.	0...90°
	Geografische Breite in Minuten [0'...59']	Legt die Breite in Minuten fest.	0...59'
	Längengrad	Legt die Länge fest.	OstWest
	Geografische Länge in Grad [0°...180°]	Legt die Länge in Grad fest.	0...180°
	Geografische Länge in Minuten [0'...59']	Legt die Länge in Minuten fest.	0...59'
	Zeitdifferenz zur koordinierten Weltzeit [UTC+...]	Legt die Zeitdifferenz in Bezug auf die koordinierte Weltzeit fest.	(UTC-12:00) Datumsgrenze West(UTC-11:00) Samoa(UTC-10:00) Hawaii(UTC-09:00) Alaska(UTC-08:00) Pazifik (USA,
			Kanada)(UTC-07:00) Arizona, Denver, Calgary(UTC-06:00) Chicago, Dallas, Mexico City(UTC-05:00) New York, Miami, Atlanta, Detroit(UTC-04:30) Caracas(UTC-04:00) Atlantik (Kanada), Manaus, Santiago(UTC-03:30) Neufundland(UTC-03:00) Brasilia, Buenos Aires, Grönland(UTC-02:00) Mittelatlantik(UTC-01:00) Azoren, Kapverdische Inseln(UTC) Dublin, Edinburgh, Lissabon, London(UTC+01:00) Amsterdam, Berlin, Bern, Rom, Wien(UTC+02:00) Athen, Istanbul, Kiew, Sofia, Kairo(UTC+03:00) Bagdad, Moskau, St. Petersburg(UTC+03:30) Teheran(UTC+04:00) Abu Dhabi, Port Louis, Tiflis(UTC+04:30) Kabul(UTC+05:00) Islamabad, Karachi, Taschkent(UTC+05:30) Chennai, Kalkutta, Mumbai, Neu-Delhi(UTC+05:45) Kathmandu(UTC+06:00) Astana, Dhaka, Nowosibirsk(UTC+06:30) Rangun(UTC+07:00) Bangkok, Hanoi, Jakarta, Krasnojarsk(UTC+08:00) Singapur, Peking, Hong Kong, Taipei(UTC+09:00) Osaka, Sapporo, Tokio, Seoul(UTC+09:30) Adelaide, Darwin(UTC+10:00) Brisbane, Canberra, Melbourne, Sydney(UTC+11:00) Magadan, Salomoninseln, Neukaledonien(UTC+12:00) Auckland, Wellington, Fidschi
	Konfiguration Tag und Nacht	Legt die Zeitverzögerung des Umschaltzeitpunkts für Nacht/Tag für den konfigurierten Ort fest.	-
	Nach Sonnenuntergang wechseln zu Nachtzeit in [-128...127]	Legt die Zeitverzögerung des Umschaltzeitpunkts für Nacht für den konfigurierten Ort fest.	-128...127 min
	Nach Sonnenaufgang wechseln zu Tagzeit in [-128...127]	Legt die Zeitverzögerung des Umschaltzeitpunkts für Tag für den konfigurierten Ort fest.	-128...127 min
Farbstreifen-Verwendung		Aktiviert bzw. deaktiviert die Farbstreifen-Funktion.Wenn diese Option aktiviert ist, ist eine separate Einstellungsseite sichtbar unter Allgemein. Siehe „Farbstreifen“-Parameter [→ 48].	Deaktivieren (Standard) Aktivieren
Antwortfunktion Näherungssensor		Aktiviert bzw. deaktiviert die Verwendung des Näherungssensors.Wenn diese Option aktiviert ist, ist eine separate Einstellungsseite sichtbar unter Allgemein. Siehe „Näherungssensor“-Parameter [→ 49].	Deaktivieren Aktivieren (Standard)
Bildschirmhelligkeit über Bus änderbar		Definiert, ob die Bildschirmhelligkeit über Bus geändert werden kann.	NeinJa (Standard)
Hintergrundbild - Startseite		Bildschirmdesign oder Hintergrundbild festlegenNur mit der Standardeinstellung ist die Anpassung des Designs über die Micro-SD-Karte möglich.	Dunkler Bildschirm - Standard1 - Mit Siemenslogo2 - Wassertropfen
Seitenformat für Multifunktionsseite auswählen		Ermöglicht die Auswahl des Seitenstils für Multifunktionsseiten.Große SymboleListe	Große Symbole (Standard)Liste
	Der folgende Parameter ist sichtbar, wenn „Große Symbole“ ausgewählt ist.
	Regelungsstatus anzeigen durch	Zeigt den Regelungsstatus nur über das Symbol oder sowohl über das Symbol als auch die Kachel an.Nur SymbolSowohl Symbol als auch Kachel	Nur SymbolSowohl Symbol als auch Kachel
Bildschirmschoner		Auswahl des Bildschirmschoners.Siehe Bildschirmschoner in Bildschirm [→ 31].	DeaktivierenUhrAlbum
	Der folgende Parameter ist sichtbar, wenn „Uhr“ oder „Album“ ausgewählt ist.
	Bildschirmschoner aktivieren nach [5...255]	Zeitverzögerung in Sekunden ab der letzten Aktivität auf dem Bildschirm, bis der definierte Bildschirmschoner angezeigt wird.	5...255 s (Standard: 30 s)

Name	Bezeichnung	Bereich
Hintergrundbeleuchtung deaktivieren nach [0...255] (0 = Hintergrundbeleuchtung niemals deaktiviert)	Zeitverzögerung in Sekunden ab Beginn des Bildschirm-Energiesparmodus, bis die Hintergrundbeleuchtung des Bildschirms ausgeschaltet wird.Hinweis: „0“ bedeutet, dass die Hintergrundbeleuchtung nie ausgeschaltet wird. Nur zu Demonstrationszwecken empfohlen. Eine niemals ausgeschaltete Hintergrundbeleuchtung verkürzt die Lebensdauer des Produkts wesentlich.	0...255 s (Standard: 10 s)
Admin über Passwort	Aktiviert bzw. deaktiviert die Administratorfunktion über Passwort.Zwei Passworttypen sind verfügbar:Seitenpasswort einstellen: Dieser Parameter bestimmt, ob das Passwort beim Prüfen oder Bearbeiten von Informationen auf der Einstellungsseite erforderlich ist. Ist diese Option aktiviert, wird nach Berühren des Einstellungssymbols auf der Startseite eine separate Seite angezeigt. Siehe „Passwort“-Parameter [→ 50].Bildschirmschoner-Passwort: Dieser Parameter bestimmt, ob das Passwort während des täglichen Betriebs nach Aktivierung des Bildschirmschoners oder nach Ausschalten des Bildschirms erforderlich ist. Ist diese Option aktiviert, wird unter Allgemein eine separate Seite für die Passworteinstellungen angezeigt. Siehe „Passwort“-Parameter [→ 50].	Deaktivieren (Standard)Aktivieren
Automatisch von der Funktionsseite zur Startseite zurückkehren, wenn kein Vorgang in [0...255, 0 = deaktiviert]	Die Zeitverzögerung in Sekunden, nach der die Funktionsseite automatisch zur Startseite zurückwechselt, selbst wenn die ursprüngliche Seite die Frontseite ist.	0...255 s (Standard: 60 s)
Statusobjekte nach Neustart senden	Legt fest, ob nach dem Neustart des Geräts ein Statusabfrage-Telegramm gesendet wird.	DeaktivierenAktivieren

3.1.2 „Allgemeine“ Kommunikationsobjekte

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
678	Allgemein – Admin über Bus	Bildschirmbedienung deaktivieren/aktivieren – alle Seiten	1 Bit	KS	1.003 Freigeben
Mit diesem Kommunikationsobjekt wird die Bedienfeld-Funktion über Bus gesperrt. Nach Sperrung des Bedienfeldes reagiert dieses nicht mehr bei Betätigung. Das Gerät kann jedoch weiterhin Bus-Telegramme empfangen. Details finden Sie unter Administratorfunktion über Bus [→ 37]. Telegrammwert0: Entsperren1: Sperren
679	Allgemein	In Betrieb	1 Bit	KÜ	1.001 Schalten
Über dieses Kommunikationsobjekt wird regelmäßig das Telegramm „1“ an den Bus gesendet, um die ordnungsgemäße Funktion des Geräts anzuzeigen.
680	Allgemein	Datum	3 Byte	KS	11.001 Datum
Das Kommunikationsobjekt dient der Änderung des Anzeigedatums auf dem Bildschirm über Bus.
681	Allgemein	Zeit	3 Byte	KS	10.001 Tageszeit
Das Kommunikationsobjekt dient der Änderung der Anzeigezeit auf dem Bildschirm über Bus.
682	Allgemein	Tag/Nacht	1 Bit	KSÜ	1.024 Tag/Nacht
Dieses Kommunikationsobjekt dient dazu, den Tag-/Nacht-Status an den Bus zu senden.Der Tag-/Nacht-Status kann gemäß Zeitpunkt, Uhrzeit von Sonnenaufgang und Sonnenuntergang oder Telegrammwert, der über Bus geschaltet werden kann, umgeschaltet werden. Telegrammwert:0: Tag1: Nacht
683	Allgemein	Helligkeit Hintergrundbeleuchtung (Display)	1 Byte	KS	5.001 Prozentwert (0...100 %)
Über das Kommunikationsobjekt wird die Helligkeit der Hintergrundbeleuchtung des Bildschirms geändert. Ausgabebereich Helligkeit: 10...100 %Wenn der Telegrammwert unter 10 % liegt, gibt das Gerät direkt eine Helligkeit von 10 % aus. Das Objekt ist sichtbar, wenn „Ja“ für den Parameter „Bildschirmhelligkeit über Bus änderbar“ festgelegt ist.
684	Allgemein	Auslöser Farbstreifen	1 Bit	KS	1.017 Auslöser
Das Kommunikationsobjekt dient dazu, den Farbstreifen über Bus auszulösen. Es ist sichtbar, wenn der Farbstreifen aktiviert ist.
685	Allgemein	Farbstreifen-Einstellung	3 Byte	KS	232.600 RGB-Wert 3 × (0...255)
Über das Kommunikationsobjekt wird ein 3-Byte-Wert empfangen. Es ist sichtbar, wenn der Parameter „Farbstreifen-Verwendung“ aktiviert ist.
686	Allgemein	Näherungssensor, 1-Bit-WertNäherungssensor, 1-Byte-WertNäherungssensor, Szenen-No	1 Bit1 Byte1 Byte	KSÜ	1.001 Schalten17.001 Szenennummer5.010 Zählerimpulse (0...255)/5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt ist sichtbar, wenn der Parameter „Antwortfunktion Näherungssensor“ aktiviert ist, und lesbar, wenn der Wert gesendet wird.Wenn eine Person erkannt wird, die sich dem Sensorerkennungsbereich nähert bzw. diesen verlässt, sendet es einen Telegrammwert an den Bus. Der Wertebereich hängt vom ausgewählten Datentyp ab.
687	Allgemein	Auslöser Passwort, 1-Bit-WertAuslöser Passwort, 1-Byte-WertAuslöser Passwort, Szenen-No	1 Bit1 Byte1 Byte	KÜ	1.001 Schalten17.001 Szenennummer5.010 Zählerimpulse (0...255)/5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt ist sichtbar, wenn der Parameter „Admin über Passwort“ aktiviert ist, und lesbar, wenn der Wert gesendet wird.Es sendet einen Telegrammwert an den Bus. Der Wertebereich hängt vom ausgewählten Datentyp ab.
688	Allgemein	Status Sommerzeit	1 Bit	KLÜ	1.003 Freigeben
Mit diesem Kommunikationsobjekt wird der Telegrammwert des Sommerzeit-Status über Bus gesendet. Telegrammwert:0: Nicht Sommerzeit1: Sommerzeit

3.1.3 „Sommerzeit“-Parameter

Name		Bezeichnung	Bereich
Umstellung auf Sommerzeit		Legt die Sommerzeit fest, Optionen:Nein: Sommerzeit kann nicht verwendet werdenImmer: Sommerzeit wird immer verwendetBenutzerdefinierte Einstellungen: Benutzerdefinierte Einstellung für Beginn und Ende der Sommerzeit	Nein (Standard)ImmerBenutzerdefinierte Einstellungen
	Die folgenden Parameter sind sichtbar, wenn die Option „Benutzerdefinierte Einstellungen“ ausgewählt ist.
	Start in Monat	Monat, in dem die Sommerzeit beginnt	Januar...Dezember (Standard: März)
	Start in Woche	Woche, in der die Sommerzeit beginnt	Erste WocheZweite WocheDritte WocheVierte WocheLetzte Woche (Standard)
	Start an Tag	Tag, an dem die Sommerzeit beginnt	Montag...Sonntag (Standard: Sonntag)
	Start um (Stunde) [0...23]	Stunde, zu der die Sommerzeit beginnt	0...23 h (Standard: 1 h)
	Start um (Minute) [0...59]	Minute, zu der die Sommerzeit beginnt	0...59 min (Standard: 0 min)
	Ende in Monat	Monat, in dem die Sommerzeit endet	Januar...Dezember (Standard: Oktober)
	Ende in Woche	Woche, in der die Sommerzeit endet	Erste WocheZweite WocheDritte WocheVierte WocheLetzte Woche (Standard)
	Ende an Tag	Tag, an dem die Sommerzeit endet	Montag...Sonntag (Standard: Sonntag)
	Ende um (Stunde) [0...23]	Stunde, zu der die Sommerzeit endet	0...23 h (Standard: 1 h)
	Ende um (Minute) [0...59]	Minute, zu der die Sommerzeit endet	0...59 min (Standard: 0 min)

Hinweis

Wenn die Endzeit aufgrund eines Fehlers vor der Startzeit liegt, wird die Endzeit auf das Folgejahr gelegt.

Beispiel:

• „Start in Monat: Mai
• „Ende in Monat„: März

In diesem Fall beginnt die Sommerzeit im Mai dieses Jahres und endet im März des nächsten Jahres.

3.1.4 „Farbstreifen“-Parameter

Name		Bezeichnung	Bereich
Farbstreifen		Definiert, wann der Farbstreifen aktiviert ist.Hinweis:Der Farbstreifen wird verwendet, um Folgendes anzuzeigen:Aufruf des Programmiermodus, siehe Parameter und Kommunikationsobjekte [→ 39].Konfiguration über ETS	Immer aktiv. Nur bei deaktivierter Hintergrundbeleuchtung aktiv (Standard)
Funktionsmodus Farbstreifen		Legt die Betriebsart des Farbstreifens fest.Hinweis: Farbstreifen „dauerhaft ein“ wirkt sich auf die Messung des internen Temperatursensors aus. Die durchschnittliche Zeit für „Einschalten“ sollte nicht mehr als 8 Stunden pro Tag betragen, da sich dies wesentlich auf die Lebensdauer des Farbstreifens auswirkt.	Dauerhaft EIN5 s EIN, 25 s AUS (Standard)
Bedeutung von Objekt „Auslöser Farbstreifen“		Legt den Auslösewert für die Aktivierung des Farbstreifens fest.	0 = kein Auslöser/1 = Auslöser (Standard)1 = kein Auslöser/0 = Auslöser
Initiale Einstellung nach Gerätestart		Legt die initiale Geräteeinstellung nach dem Start fest.	Kein Auslöser (Standard)
			Auslöser
Helligkeitsstufe am Tag		Legt die Helligkeitsstufe des Farbstreifens am Tag fest. Hinweis: Stufe 1 – am dunkelsten, Stufe 5 – am hellsten	Stufe 1 (Standard) bis Stufe 5
Helligkeitsstufe in der Nacht		Legt die Helligkeitsstufe des Farbstreifens bei Nacht fest. Hinweis: Stufe 1 – am dunkelsten, Stufe 5 – am hellsten	AUS (Standard), Stufe 1 bis Stufe 5
Farbeinstellung		Legt die Farbe des Farbstreifens fest.	Rot; Grün; Blau; Weiß (Standard); Gelb; Cyan; Violett; Orange; Cyan (blau); Automatische Einstellung nach Jahreszeit; 3-Byte-Wert empfangen
	Die folgenden Parameter sind sichtbar, wenn die Option „Automatische Einstellung nach Jahreszeit“ ausgewählt ist.
	Farbe im Frühling	Die Farbe des Farbstreifens im Frühling ist auf „Gelb“ eingestellt.	Gelb
	Frühlingsbeginn im: Monat	Startmonat Frühling	Januar bis Dezember
	Tag	Genauer Tag für Startmonat	1. bis 31.
	Frühlingsende im: Monat	Endmonat Frühling	Januar bis Dezember
	Tag	Genauer Tag für Endmonat	1. bis 31.
	Farbe im Sommer	Farbe des Farbstreifens im Sommer	Weiß
	Sommerbeginn im: Monat	Startmonat Sommer	Januar bis Dezember
	Tag	Genauer Tag für Startmonat	1. bis 31.
	Sommerende im: Monat	Endmonat Sommer	Januar bis Dezember
	Tag	Genauer Tag für Endmonat	1. bis 31.
	Farbe im Herbst	Farbe des Farbstreifens im Herbst	Grün
	Herbstbeginn im: Monat	Startmonat Herbst	Januar bis Dezember
	Tag	Genauer Tag für Startmonat	1. bis 31.
	Herbstende im: Monat	Endmonat Herbst	Januar bis Dezember
	Tag	Genauer Tag für Endmonat	1. bis 31.
	Farbe im Winter	Farbe des Farbstreifens im Winter	Orange
	Winterbeginn im: Monat	Startmonat Winter	Januar bis Dezember
	Tag	Genauer Tag für Startmonat	1. bis 31.
	Winterende im: Monat	Endmonat Winter	Januar bis Dezember
	Tag	Genauer Tag für Endmonat	1. bis 31.

3.1.5 „Näherungssensor“-Parameter

Wenn eine Person erkannt wird, die sich dem Sensorerkennungsbereich nähert bzw. diesen verlässt, sendet das Gerät einen Telegrammwert an den Bus.

Name		Bezeichnung	Bereich
Datentyp von Ausgangswert		Datentyp des an den Bus gesendeten Telegramms	1 Bit [EIN/AUS]1 Byte [Szenensteuerung]1 Byte [0...255]1 Byte [0...100 %]
Aktion, wenn sich Personen nähern		Die Parameter definieren, ob das Telegramm gesendet wird oder nicht, wenn sich jemand nähert oder entfernt.Hinweis: Wenn die Touch-Bedienung ohne aktivierte Näherungserkennung erfolgt, wird dies als Näherungserkennung erkannt.	Keine AktionWert senden
Aktion, wenn Personen den Raum verlassen
	Die folgenden Parameter sind sichtbar, wenn die Option „Wert senden“ ausgewählt ist. Welcher Parameter sichtbar ist, hängt auch von der ausgewählten Option für „Datentyp von Ausgangswert“ ab.
	Ausgangswert [EIN/AUS]	Datentyp und zugehöriger Wertebereich, die an den Bus gesendet werden	AUSEIN
	Ausgang Szene No [1...64]	Datentyp und zugehöriger Wertebereich, die an den Bus gesendet werden	1...64
	Ausgangswert [0...255]	Datentyp und zugehöriger Wertebereich, die an den Bus gesendet werden	0...255
	Ausgangswert [0...100 %]	Datentyp und zugehöriger Wertebereich, die an den Bus gesendet werden	0...100
	Wert senden nach [0...255]	Verzögerungszeit für Senden von Telegramm	0...255 s

3.1.6 „Passwort“-Parameter

Über diesen Parameter werden das Passwort sowie der an den Bus gesendete Datentyp festgelegt. Diese Parameterseite wird in Allgemein über den Parameter „Admin über Passwort“ aktiviert/deaktiviert.

Insgesamt 3 Passwörter sind verfügbar.

General

General setting

Summer time

Color strip

Proximity sensor

Password

Sensors

+ Home page

+ Function page

+ Timer function

+ Event Group function

+ Logic function

Name		Bezeichnung	Bereich
Datentyp von Ausgangswert		Datentyp des an den Bus gesendeten Telegramms	1 Bit [EIN/AUS] (Standard)1 Byte [Szenensteuerung]1 Byte [0...255]1 Byte [0...100 %]
Passwort 1 festlegen – Einstellung Symbol entsperren		Legt das 4-stellige Passwort zum Aufrufen der Einstellungsseite fest.	Text 4 Byte (Standard: 1234)
Beschreibung		Beschreibung des Passworts, max. 40 Zeichen	40 Zeichen (Standard: Passwort 1, 2 oder 3)
Aktion nach dem Entsperren		Legt fest, ob nach dem Entsperren des Geräts ein Telegramm an den Bus gesendet wird.	Keine Aktion (Standard)Wert senden
	Die folgenden Parameter sind sichtbar, wenn die Option „Wert senden“ ausgewählt ist.
	Ausgangswert [EIN/AUS]	Nur ein „Ausgabe“-Typ ist sichtbar, und dieser wird durch die Auswahl des Parameters „Datentyp von Ausgangswert“ bestimmt.Dies legt den Wert fest, der nach dem Entsperren des Bildschirms an den Bus gesendet wird.	AUSEIN
	Ausgang Szene Nr. [1...64]		Szenen-No 1 bis Szenen-No 64
	Ausgangswert [0...255]		0...255
	Ausgangswert [0...100 %]		0...100
	Wert senden nach [0...255]	Verzögerungszeit für Senden von Telegramm	0...255 s (Standard: 0 s)
Passwort 2 festlegen – Bildschirm aktivieren		Aktiviert bzw. deaktiviert das Passwort zum Reaktivieren des Bildschirms. Wenn aktiviert:Passwort festlegen: Text 4 Byte (Standard: 2345)Beschreibung: Max. 40 ZeichenAktion nach dem Entsperren: dieselben Optionen wie „Aktion nach dem Entsperren“ von „Passwort 1 festlegen – Einstellung Symbol entsperren“	AktivierenDeaktivieren (Standard)
Passwort 3 festlegen – Bildschirm aktivieren		Aktiviert bzw. deaktiviert das 2. Passwort zum Reaktivieren des Bildschirms. Wenn aktiviert:Passwort festlegen: Text 4 Byte (Standard: 3456)Beschreibung: Max. 40 ZeichenAktion nach dem Entsperren: dieselben Optionen wie „Aktion nach dem Entsperren“ von „Passwort 1 festlegen – Einstellung Symbol entsperren“	AktivierenDeaktivieren (Standard)

3.1.7 Parameter und Kommunikationsobjekte für „Allgemeiner Sensor“

Parameter für Sensoren

Sie dienen der Konfiguration des internen Sensors (integrierter Temperatursensor) und/oder des externen Sensors (Sensorwert über Bus).

Integrierter Temperatursensor:

• Das verwendete Element ist NTC100K.
- Der Sensor befindet sich unten am Gerät innerhalb des Metallrahmens.
- Kompensation der Eigenerwärmung in der Firmware mit einer Genauigkeit von max. +/-1 °C für Parameter „Hintergrundbeleuchtung deaktivieren nach [0...255] (0 = Hintergrundbeleuchtung niemals deaktiviert)“, der auf einen Wert innerhalb des Bereichs 5...15 s eingestellt ist.

Es wird dringend empfohlen, den integrierten Temperatursensor zu konfigurieren, selbst wenn der Temperaturwert vom Bus verwendet wird. Der integrierte Sensor kann für mehrere Funktionen verwendet werden, z. B. Temperaturanzeige auf der Startseite, Temperaturregelung, Bodenheizung usw.

General

General setting

Summer time

Color strip

Proximity sensor

Password

Sensors

+ Home page

+ Function page

+ Timer function

+ Event Group function

+ Logic function

Name		Bezeichnung	Bereich
Interner Sensor		Konfiguration des integrierten Temperatursensors
Offset zu Messwert		Über diesen Parameter kann der Benutzer die Temperatur lokal anpassen, um die Temperatur mit dem Referenzwert zu synchronisieren.	-5 K; -4,5 K; -4 K; -3,5 K; -3 K; -2,5 K; -2 K; -1,5 K; -1 K; -0,5 K; 0 K; 0,5 K; 1 K; 1,5 K; 2 K; 2,5 K; 3 K; 3,5 K; 4 K; 4,5 K; 5 K
Änderung des Temperatur-Istwerts für automatisches Senden [1...20]		Dieser Parameter konfiguriert den Bereich, innerhalb dessen sich die Temperatur ändert. Das Gerät sollte den Temperaturwert an den Bus senden.Wenn beispielsweise „1“ ausgewählt wird, wird der Temperaturwert gesendet, sobald Delta T über 0,5 °C (1 × 0,5 °C) liegt. Der gesendete Temperaturwert ist der Wert nach der lokalen Anpassung.	1...20 × 0,5 K
Zykluszeit für automatisches Senden des Temperatur-Istwerts [0...255]		Dieser Parameter konfiguriert das Zeitintervall in Minuten, nach dem das Gerät den Temperaturwert an den Bus sendet. Für die Temperaturänderung erfolgt diese Aktion unabhängig vom gesendeten Wert, der im vorherigen Parameter definiert wurde. Sie beginnt unmittelbar nach Abschluss der Programmierung oder des	0...255 min
		Rücksetzvorgangs.
Fehlerstatus von internem Sensor senden		Dieser Parameter definiert, wie der Fehlerstatus gemeldet wird, wenn der integrierte Sensor ausfällt.	Status senden auf Anforderung Status senden bei Statusänderung
Bedeutung von Objekt „Temperaturfehler-Bericht“		Definiert die Bedeutung des Objektwerts.Definition für Ausfall des integrierten Sensors:Eine Unter- bzw. Überschreitung des Bereichs - 20 °C...+ 60 °C für den Temperaturwert gilt als Sensorausfall.Verbindungsfehler	0 = kein Fehler/1 = Fehler1 = kein Fehler/0 = Fehler
Temperaturwert von		Legt die Quelle des Temperaturwerts für die Temperaturanzeige auf der Startseite fest.	DeaktivierenInterner SensorExterner Sensor
	Die folgenden Parameter sind sichtbar, wenn „Externer Sensor“ für die Temperatur ausgewählt wird.
	Bei Fehler des externen Sensors Wert für internen Sensor anzeigen	Definiert, ob der Wert des internen Sensors angezeigt wird, wenn der externe Sensor defekt ist.	NeinJa
	Fehlerstatus von externem Sensor senden	Legt fest, wie der Fehlerstatus gemeldet wird, wenn der externe Sensor ausfällt.	Status senden auf Anforderung Status senden bei Statusänderung
	Bedeutung von Objekt „Temperaturfehler-Bericht“	Legt den Temperaturfehlerwert fest.	0 = kein Fehler/1 = Fehler1 = kein Fehler/0 = Fehler
	Einstellung Externer Sensor (gilt nur für Temperatur und Feuchte auf der Startseite)
Zykluszeit für Abfrage des externen Temperatursensors [0...255]		Überwacht, ob das Gerät die Werte des externen Sensors über Bus innerhalb eines bestimmten Zeitraums in Minuten empfängt. Die Zählung beginnt jedes Mal, wenn das Gerät den Wert empfängt.Wird vor Ablauf des Überwachungszeitraums kein Wert empfangen, wird angenommen, dass das Senden des Werts vom externen Sensor fehlgeschlagen ist, und der Wert lautet 0. Für die Temperaturanzeige wird auf den integrierten Temperaturwert geschaltet, wenn diese Funktion über den Parameter „Bei Fehler des externen Sensors Wert für internen Sensor anzeigen“ aktiviert ist.Hinweis:Wenn die Werte des externen Sensors bei hoher Buslast nicht übertragen werden, wird empfohlen, den Wert für den Überwachungszeitraum auf einen Wert einzustellen, der mindestens dem Doppelten des Werts für die zyklische Übertragung vom externen Sensor entspricht.	0...255 min
Externen Sensor nach Ablauf des Abfrageintervalls lesen		Legt fest, ob nach Ablauf des Überwachungszeitraums eine Leseanforderung an den externen Sensor gesendet wird.	NeinJa

Kommunikationsobjekte

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

■2

672

Internal sensor

Temperature value (°C)

2 bytes

C

R

-

T

-

temperature (°C)

Low

■2

673

Internal sensor

Temp. correction(-10.10)*C

2 bytes

C

-

W

-

-

temperature (°C)

Low

■2

674

Internal sensor

Temp. error report

1 bit

C

R

-

T

-

alarm

Low

■2

675

External sensor

Temperature value (°C)

2 bytes

C

-

W

T

U

temperature (°C)

Low

■2

676

External sensor

Temp. error report

1 bit

C

R

-

T

-

alarm

Low

■2

677

External sensor

Humidity value (%)

2 bytes

C

-

W

T

U

humidity (%)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
672	Interner Sensor	Temperaturwert (°C)	2 Byte	KLÜ	9.001 Temperatur (°C)
Das Kommunikationsobjekt wird verwendet, um den vom integrierten Temperatursensor erkannten Temperaturwert an den Bus zu übertragen. Bereich: -50...99,8 °C
673	Interner Sensor	Temperaturkorrektur (-10...10 °C)	2 Byte	KS	9.001 Temperatur (°C)
Das Kommunikationsobjekt wird verwendet, um den Temperaturmesswert des integrierten Temperatursensors über das Bus-Korrekturgerät zu korrigieren.
674	Interner Sensor	Temperaturfehler-Bericht	1 Bit	KLÜ	1.005 Alarm
Mit dem Kommunikationsobjekt wird der Fehlerbericht des integrierten Temperaturwerts gesendet, und der Objektwert wird gemäß den Parametern definiert.
675	Externer Sensor	Temperaturwert (°C)	2 Byte	KSÜA	9.001 Temperatur (°C)
Dieses Kommunikationsobjekt wird verwendet, um einen Temperaturmesswert zu empfangen, der von einem Temperatursensor an den Bus gesendet wird. Bereich: -50...99,8 °C
676	Externer Sensor	Temperaturfehler-Bericht	1 Bit	KLÜ	1.005 Alarm
Das Kommunikationsobjekt wird verwendet, um Berichte über Fehler der externen Temperatursensoren zu senden, und der Objektwert wird gemäß den Parametern definiert.
677	Externer Sensor	Feuchtewert (%)	2 Byte	KSÜA	9.007 Feuchte (%)
Das Kommunikationsobjekt wird verwendet, um Werte der Feuchtemessung zu empfangen, die vom Feuchtesensor an den Bus gesendet werden. Bereich: 0...100 %

3.2 Bildschirm „Startseite“

3.2.1 Parameter „Startseite x“ (Hauptseite)

Die Startseite wird für die Navigationsfunktion verwendet:

• Maximal zwei Startseiten zulässig
• Maximal acht Symbole pro Seite zulässig

Wenn die Navigationsfunktion aktiviert ist, können die Symbole mit der definierten Funktionsseite verknüpft werden. Ist die Navigationsfunktion für beide Seiten deaktiviert, ist nur eine Frontseite verfügbar.

Beispiele:

• Abbildung links: Zwei Startseiten sind konfiguriert.
• Abbildung rechts: Dies ist eine Frontseite anstelle einer Startseite.

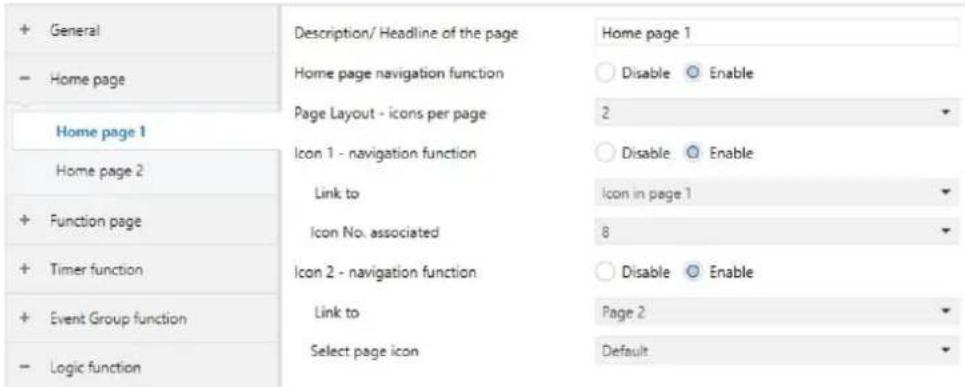

Name		Bezeichnung	Bereich
Beschreibung/Überschrift der Seite		Legt den Namen der auf dem Bildschirm angezeigten Startseite fest.Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden.Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Max. Text 15 Byte
Navigationsfunktion für Hauptseite		Aktiviert oder deaktiviert die Funktion für die Navigation auf der Startseite.	DeaktivierenAktivieren
	Die folgenden Parameter sind sichtbar, wenn „Aktivieren“ ausgewählt ist.
Seitenlayout – Symbole pro Seite		Legt fest, wie viele Symbole eine Startseite umfasst.Informationen dazu, wie die Seite mit einer unterschiedlichen Anzahl von Symbolen aussieht, sindMultifunktionsseite [→ 9] zu entnehmen.Nach der Konfiguration kann der Benutzer direkt auf eines der Symbole tippen, um zur ausgewählten Funktionsseite zu wechseln oder den definierten Vorgang zu starten.	1 / 2 / 3 / 4 / 6 / 8
Symbol 1 – Navigationsfunktion		Aktiviert oder deaktiviert die Navigationsfunktion für SYMBOL x. x = 1...8	DeaktivierenAktivieren
	Die folgenden Parameter sind sichtbar, wenn „Symbol x – Navigationsfunktion“ ausgewählt ist.
	Link zu	Definiert die Funktionsseite oder das Symbol auf der Multifunktionsseite, mit der bzw. dem das Navigationssymbol x verknüpft ist.Seite 1...Seite 15: Verknüpfung zur Funktionsseite ausgewähltSymbol auf Seite 1 bis Symbol auf Seite 15: Verknüpfung zum ausgewählten Symbol auf der angegebenen MultifunktionsseiteHinweis: Stellen Sie sicher, dass alle Verknüpfungen für das Ziel (Funktionsseiten oder Symbole) konfiguriert wurden. Andernfalls sind die Verknüpfungen ungültig.	Seite 1...Seite 15Symbol auf Seite 1 bis Symbol auf Seite 15
	Zugeordnete Symbolnr.	Dieser Parameter ist nur sichtbar, wenn „Link zu“ als „Symbol auf Seite x““ konfiguriert wurde. Bei Seite x muss es sich um eine Multifunktionsseite handeln, andernfalls ist die Verknüpfung ungültig.Wenn beispielsweise „Symbol auf Seite 2““ für Parameter „Link zu“ ausgewählt und die Symbolnummer auf 5 eingestellt ist, bezieht sich die Verknüpfung auf das 5. Symbol der Multifunktionsseite 2.	1 / 2 / 3 / 4 / 5 / 6 / 7 / 8
	Symbol Seite auswählen	Dies ist nur sichtbar, wenn „Link zu“ als „Seite x“ konfiguriert wurde. Dieser Parameter verknüpft das Navigationssymbol auf der Startseite mit der zugehörigen Funktion (Seite oder Symbol).Hinweis:Vorgabe (Standard): Über diese Option wird automatisch das entsprechende Symbol unter den Standardsymbolen ausgewählt. Siehe Startseiten-Symbole [→ 125].Die Standardsymbole für die Startseite sind Symbole mit der ID 70...73 und 75...78:Symbol 70: Multifunktion_StandardSymbol 71: Temperaturregelung_StandardSymbol 72: VRF-Gerät_StandardSymbol 73: Bodenheizung_StandardSymbol 75: Luftqualität_StandardSymbol 76: RGB-Dimmen_StandardSymbol 77: Lüftung_StandardSymbol 78: Energiezähler_Standard	Vorgabe (Standard)BeleuchtungSzenario...Empfang

3.3 Bildschirm „Funktionsseite“

3.3.1 Parameter „Seiteneinstellungen“

+ General	Function page 1	Disable Enable
- Home page	Function page 2	Disable Enable
	Function page 3	Disable Enable
Home page 1	Function page 4	Disable Enable
Home page 2	Function page 5	Disable Enable
- Function page	Function page 6	Disable Enable
Page settings	Function page 7	Disable Enable
Page 1	Function page 8	Disable Enable
+ Timer function	Function page 9	Disable Enable
+ Event Group function	Function page 10	Disable Enable
+ Logic function	Function page 11	Disable Enable
	Function page 12	Disable Enable
	Function page 13	Disable Enable
	Function page 14	Disable Enable
	Function page 15	Disable Enable

Name	Bezeichnung	Bereich
Funktionsseite1...Funktionsseite 15	Aktiviert oder deaktiviert Funktionsseite x. Insgesamt sind 15 Seiten konfigurierbar.Wenn „Funktionsseite x“ aktiviert ist, wird Parameter „Seite x“ angezeigt, und die Seite x (x = 1...15) kann konfiguriert werden.Hinweis: Die ersten 5 Seiten können nur als Multifunktionsseiten konfiguriert werden. Ab Seite 6 können die Seiten entweder als Multifunktionsseite oder Seite für eine Einzelfunktion konfiguriert werden, z. B. Lüftungssystem, Anzeige Luftqualität usw.	DeaktivierenAktivieren

3.3.2 Kommunikationsobjekte „Funktionsseite“

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
657...671	Funktionsseite – Admin über Bus	Bildschirmbedienung deaktivieren/aktivieren, Seite 1...Bildschirmbedienung deaktivieren/aktivieren, Seite 15	1 Bit	KS	1.003 Freigeben
Die Kommunikationsobjekte dienen der Deaktivierung/Aktivierung der Bildschirmbedienung der entsprechenden Funktionsseite über Bus. Nach der Deaktivierung wird die Funktionsseite gesperrt und kann nicht mehr verwendet werden; das Bus-Telegramm kann jedoch weiterhin empfangen werden. Details siehe Administratorfunktion über Bus [→ 37].

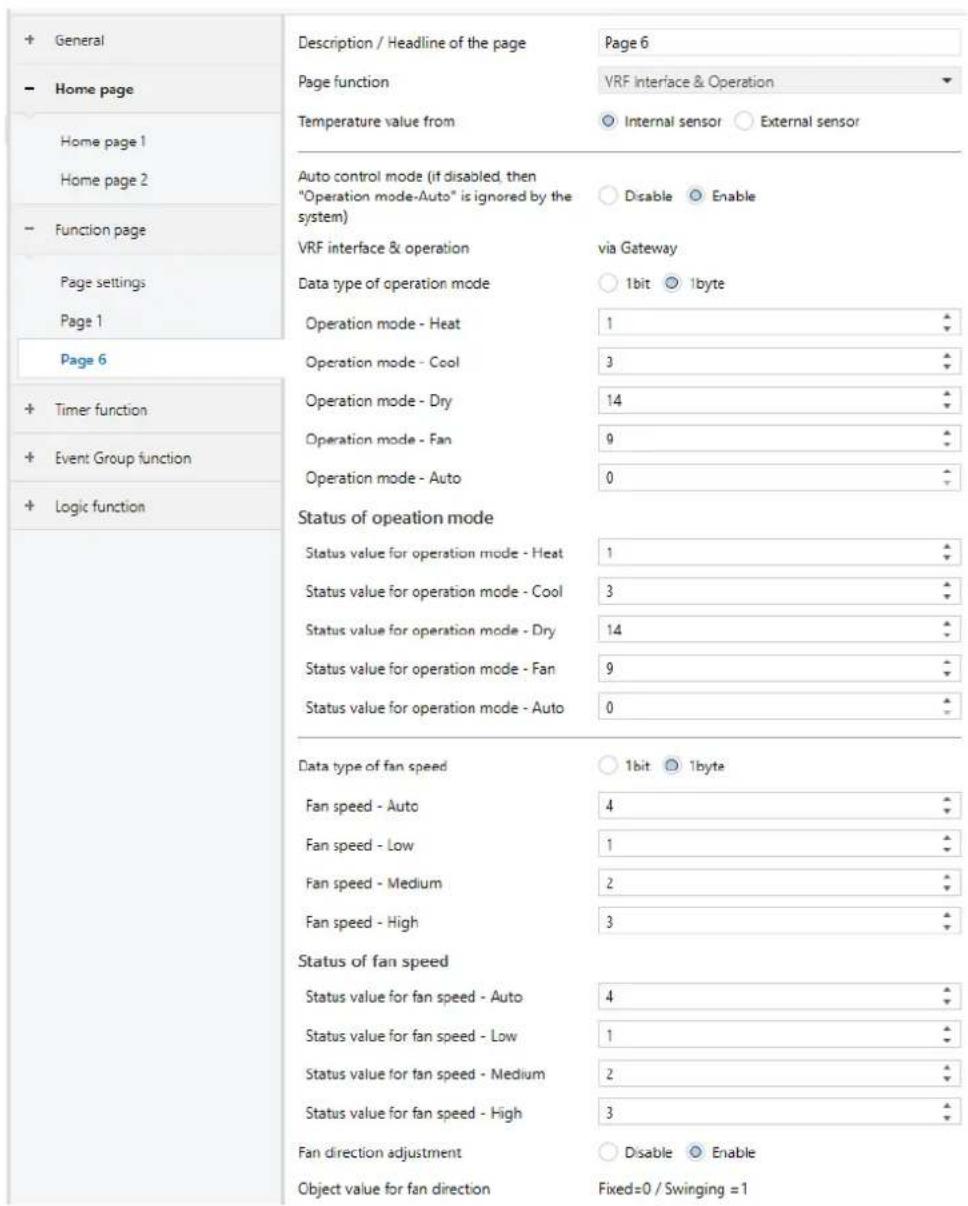

3.3.3 Parameter und Kommunikationsobjekte „Seite x – Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden)“

Parameter

Name		Bezeichnung	Bereich
Beschreibung/Überschrift der Seite		Benennt „Funktionsseite x".Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“, Unicode (UTF-8) festgelegt werden.Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion		Konfiguriert den Typ dieser Funktionsseite.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion(Beleuchtung/Jalousie/Szene/We rt senden)
Anzahl von Symbolen		Bestimmt das Seitenlayout auf dieser Multifunktionsseite.Informationen dazu, wie die Seite mit einer unterschiedlichen Anzahl von Symbolen aussieht, sind Multifunktionsseite [→ 9] zu entnehmen.Nach der Konfiguration kann der Benutzer direkt auf eines der Symbole klicken, um den definierten Vorgang zu starten.	1 / 2 / 3 / 4 / 6 / 8
Symbol 1		Aktiviert oder deaktiviert die Funktion von Symbol x. x = 1...8	DeaktivierenAktivieren
	Die folgenden Parameter sind sichtbar, wenn „Symbol x“ ausgewählt ist.
Symbol auswählen		Bestimmt, welches Symbol auf der Anzeige verwendet wird.Hinweis:Vorgabe (Standard): Über diese Option wird automatisch das entsprechende Symbol unter den folgenden Standardsymbolen ausgewählt. Schalten_Standard (ID: 0) Schalten/Dimmen_Standard (ID: 0)[23A4] Wert senden_Standard (ID: 1) Szenensteuerung_Standard (ID: 2)[4HCCZ] Vorhang_Standard (ID: 3)[H624] Rolladen_Standard (ID: 4)[AWK5] Jalousie_Standard (ID: 5)Kein Symbol, nur Text: Diese Option ermöglicht die Anzeige ohne Symbol, bei der nur Text verwendet wird. Bei dem Text handelt es sich um den über Parameter „Beschreibung von Symbol 1“ definierten Namen. Informationen zu den Symbolen sind Funktionsseiten-Symbole [→ 121] zu entnehmen.	Vorgabe (Standard)Kein Symbol, nur TextDeckenlichtDownlight (Einbauleuchte)... Frische LuftEinstellung
Beschreibung von Symbol 1		Legt den Namen von Symbol x fest. Max. Anzeige auf dem Bildschirm: 9 Zeichen/Buchstaben, jedoch nur 4 für Chinesisch, 6 für Russisch oder Griechisch.	Text 12 Byte
Funktion Symbol 1		Legt die Funktion von Symbol x fest.Schalter: Lichtschalter EIN/AUSSchalten/Dimmen: Licht dimmen und EIN/AUSWert senden: Definierten Wert an Bus sendenLamellenvorhang: Öffnen/Schließen/Stoppen und Fahren 0...100 %Rollladen: Auf/Ab/Stoppen/Fahren 0...100 %, ohne LamelleJalousie: Auf/Ab/Stoppen/Fahren 0...100 %, mit LamelleJalousie (Öffnen/Schließen/Stoppen): Jalousie öffnen/schließen/stoppenJalousie (Auf/Ab/Stoppen): Jalousie auf/ab/stoppen, ohne LamelleSzenensteuerung: Szene abrufen und speichern durch langen TastendruckHinweis: Wenn die Lamellenvorhang-Funktion verwendet wird, sollte das Gerät an einen Jalousieaktor angeschlossen werden.	SchalterSchalten/DimmenWert sendenLamellenvorhangRollladenJalousieJalousie(Öffnen/Schließen/Stoppen)Jalousie (Auf/Ab/Stoppen)Szenensteuerung
	Die folgenden Parameter sind sichtbar, wenn die Option „Wert senden“ ausgewählt ist.
	Datentyp von Objekt	Legt den Datentyp des zum Senden von Werten verwendeten Objekts fest.	1 Bit [EIN/AUS]2 Bit [0...3]4 Bit [0...15]1 Byte [0...255]1 Byte [0...100 %]2 Byte [0...65535]2 Byte [-32768...32767]
	Wert senden bei kurzem Tastendruck	Legt den Ausgabewert fest, der beim kurzen Drücken des Symbols vom Objekt gesendet wird. Der Wertebereich hängt vom ausgewählten Datentyp ab.	EINAUS
	Wert senden bei langem Tastendruck	Legt den Ausgabewert fest, der beim langen Drücken des Symbols vom Objekt gesendet wird. Der Wertebereich hängt vom ausgewählten Datentyp ab.Wenn „Vorgang durch langen Tastendruck“ aktiviert ist, ist dieser Parameter sichtbar. (Langes Drücken bezieht sich auf einen Zeitraum von mehr als 0,5 Sekunden.)	EINAUS
	Vorgang durch langen Tastendruck	Bestimmt, ob langes Drücken aktiviert oder deaktiviert ist.	DeaktivierenAktivieren
	Die folgenden Parameter sind sichtbar, wenn „Szenensteuerung“ ausgewählt ist.
	Szenen-Nö bei kurzem Tastendruck senden	Bestimmt die Szenen-Nö, die beim kurzen Drücken des Symbols gesendet wird. Szenen-Nr. 1...64 entsprechen dem Telegrammwert 0...63.	Szenen-Nö 1 bis Szenen-Nö 64
	Langer Tastendruck für Speichern von Szene	Konfiguriert, ob die Szenenspeicherung über einen langen Tastendruck aktiviert wird. (Langes Drücken bezieht sich auf einen Zeitraum von mehr als 0,5 Sekunden.)	DeaktivierenAktivieren

Kommunikationsobjekte

Hinweis

X-Bereich Seitennummer: 1...15, y-Bereich Symbolnummer: 1...8

Schalter

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Schalten	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt wird zum Senden des EIN/AUS-Telegramms an den Bus und zum Steuern des Ein-/Ausschaltvorgangs der Lampe verwendet. Telegrammwert:0: Aus1: EIN
3	Seite x – Symbol y	Status Schalten	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt wird zum Empfangen des EIN/AUS-Status von anderen Bus-Geräten verwendet, z. B. Dimm- und Schaltaktor.

Schalten/Dimmen

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Schalten	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt wird zum Senden des EIN/AUS-Telegramms an den Bus und zum Steuern des Ein-/Ausschaltvorgangs der Lampe verwendet. Telegrammwert:0: Aus1: EIN
2	Seite x – Symbol y	Dimmwert	1 Byte	KÜ	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt dient dazu, das Dimm-Telegramm an den Bus zu senden, z. B. zum Senden von Helligkeitswerten. Telegramm: 0...100 %
3	Seite x – Symbol y	Status Dimmwert	1 Byte	KSÜA	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt dient dazu, den Helligkeitsstatus des Lichts in Abhängigkeit vom Dimmer zu empfangen. Telegramm: 0...100 %
4	Seite x – Symbol y	Dimmen	4 Bit	KSÜ	3.007 Dimmsteuerung
Das Kommunikationsobjekt dient dazu, das relative Dimm-Telegramm an den Bus zu senden, z. B. Heller-, Dunkler- oder Dimmen-stoppen-Telegramm.

Wert senden

Number * Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

1

Page 1-Icon 1

Send Tbit value

1 bit

C

-

-

T

-

switch

Low

2

Page 1-Icon 1

Send Tbit value, long

1 bit

C

-

-

T

-

switch

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	1-/2-/4-Bit-Wert senden1-/2-Byte-Wert ohne Vorzeichen senden1-Byte-Prozentwert senden2-Byte-Wert mit Vorzeichen senden	1 Bit EIN/AUS2 Bit 0...34 Bit 0...151 Byte 0...2551 Byte0...100 %2 Byte -32768...327672 Byte0...65535	KÜ	1.001 Schalten2.001 Schaltersteuerung3.007 Dimmsteuerung5.010 Zählerimpulse (0...255)5.001 Prozentwert (0...100 %)8.001 Impulsdifferenz7.001 Impulse
Das Kommunikationsobjekt wird verwendet, um den vordefinierten Ausgabewert des Parameters zu senden. Der Objekttyp und der Wertebereich werden durch den vom Parameter eingestellten Datentyp bestimmt.
2	Seite x – Symbol y	1-/2-/4-Bit-Wert senden, lang1-/2-Byte-Wert ohne Vorzeichen senden, lang1-Byte-Prozentwert senden, lang2-Byte-Zeichen mit Vorzeichen senden, lang	1 Bit EIN/AUS2 Bit 0...34 Bit 0...151 Byte 0...2551 Byte0...100 %2 Byte -32768...327672 Byte0...65535	KÜ	1.001 Schalten2.001 Schaltersteuerung3.007 Dimmsteuerung5.010 ZählerimpULSE (0...255)5.001 Prozentwert (0...100 %)8.001 Impulsdifferenz7.001 Impulse
Das Kommunikationsobjekt wird verwendet, um den vordefinierten Ausgabewert des Parameters zu senden. Es ist sichtbar, wenn „Vorgang durch langen Tastendruck“ aktiviert ist, und dient nur zum Senden des Ausgabewerts des Vorgangs durch langen Tastendruck. Der Objekttyp und der Wertebereich werden durch den vom Parameter eingestellten Datentyp bestimmt.

Lamellenvorhang

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

82*1

Page 1-Icon 1

Open / Close

1 bit

C

-

W

T

-

open/close

Low

82*2

Page 1-Icon 1

Stop

1 bit

C

-

-

T

-

step

Low

82*3

Page 1-Icon 1

Blind position / Status blind position

1 byte

C

-

W

T

U

percentage (0.100%)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Auf/Zu	1 Bit	KSÜ	1.009 Öffnen/Schließen
Das Kommunikationsobjekt dient zum Senden des Öffnen-/Schließen-Telegramms an den Bus. Telegrammwert: 0: Vorhang öffnen 1: Vorhang schließen
2	Seite x – Symbol y	Stopp	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zum Stoppen der Vorhangbewegung an den Bus zu senden. Telegrammwert: 1: Stopp
3	Seite x – Symbol y	Jalousiestellung/Status Jalousiestellung	1 Byte	KSÜA	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zur Steuerung der Vorhangposition an den Bus zu senden oder den Status in Bezug auf die Vorhangposition in Abhängigkeit vom Fensterbehang-Aktor am Bus zu empfangen. Telegrammwert: 0...100 %

Rollladen

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

1

Page 1-Icon 1

Up / Down

1 bit

C

-

W

T

-

up/down

Low

2

Page 1-Icon 1

Stop

1 bit

C

-

-

T

-

step

Low

3

Page 1-Icon 1

Blind position / Status blind position

1 byte

C

-

W

T

U

percentage (0..100%)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Auf/Ab	1 Bit	KSÜ	1.008 Auf/Ab
Das Kommunikationsobjekt dient zum Senden eines Telegrammwerts an den Bus, um das Öffnen/Schließen des Rollladens zu steuern. Telegrammwert:0: Aufwärts bewegen1: Abwärts bewegen
2	Seite x – Symbol y	Stopp	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zum Stoppen der Rollladenbewegung an den Bus zu senden. Telegrammwert:1: Stopp
3	Seite x – Symbol y	Jalousiestellung/Status Jalousiestellung	1 Byte	KSÜA	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zur Steuerung der Rollladenposition an den Bus zu senden oder den Status in Bezug auf die Rollladenposition in Abhängigkeit vom Jalousieaktor am Bus zu empfangen. Telegrammwert: 0...100 %

Jalousie

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

1

Page 1-icon 1

Up / Down

1 bit

C

-

W

T

-

up/down

Low

2

Page 1-icon 1

Stop / Slot adj.

1 bit

C

-

-

T

-

step

Low

3

Page 1-icon 1

Blind position / Status blind position

1 byte

C

-

W

T

U

percentage (0.100%)

Low

4

Page 1-icon 1

Slot position / Status slot position

1 byte

C

-

W

T

U

percentage (0.100%)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Auf/Ab	1 Bit	KSÜ	1.008 Auf/Ab
Das Kommunikationsobjekt dient zum Senden eines Telegrammwerts an den Bus, um das Auf- und Abfahren der Jalousie zu steuern. Telegrammwert:0: Aufwärts bewegen1: Abwärts bewegen
2	Seite x – Symbol y	Stopp/Lamelleneinstell.	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zum Stoppen der Vorhangbewegung oder zum Einstellen des Lamellenwinkels an den Bus zu senden. Telegrammwert:0: Stopp/Lamelleneinstell. Auf1: Stopp/Lamelleneinstell. Zu
3	Seite x – Symbol y	Jalousiestellung/Status Jalousiestellung	1 Byte	KSÜA	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zur Steuerung der Jalousieposition an den Bus zu senden oder den Status in Bezug auf die Jalousieposition in Abhängigkeit vom Jalousieaktor am Bus zu empfangen. Telegrammwert: 0...100 %
4	Seite x – Symbol y	Lamellenstellung/Status Lamellenstellung	1 Byte	KSÜA	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zur Steuerung der Winkelposition der Lamellen an den Bus zu senden oder von diesem zu empfangen. Telegrammwert: 0...100 %

Jalousie
(Öffnen/Schließen/Stoppen)

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Auf/Zu	1 Bit	KSÜ	1.009 Öffnen/Schließen
Das Kommunikationsobjekt dient zum Senden des Öffnen-/Schließen-Telegramms an den Bus. Telegrammwert:0: Vorhang öffnen1: Vorhang schließen
2	Seite x – Symbol y	Stopp	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zum Stoppen der Rollladenbewegung an den Bus zu senden.Telegrammwert:1: Stopp

Jalousie
(Auf/Ab/Stoppen)

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Auf/Ab	1 Bit	KSÜ	1.008 Auf/Ab
Das Kommunikationsobjekt dient zum Senden eines Telegrammwerts an den Bus, um das Auf- und Abfahren der Jalousie zu steuern. Telegrammwert:0: Aufwärts bewegen1: Abwärts bewegen
2	Seite x – Symbol y	Stopp	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird verwendet, um ein Telegramm zum Stoppen der Rollladenbewegung an den Bus zu senden.Telegrammwert:1: Stopp

Szenensteuerung

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
1	Seite x – Symbol y	Szene abrufen/speichern	1 Byte	KSÜ	18.001 Szenensteuerung
Das Kommunikationsobjekt wird verwendet, um ein Telegramm in Bezug auf den Szenenabruf oder die Szenenspeicherung zu senden. Das höchste Bit 1 ist die Szenensteuerung, und das höchste Bit 0 ist der Szenenabruf.

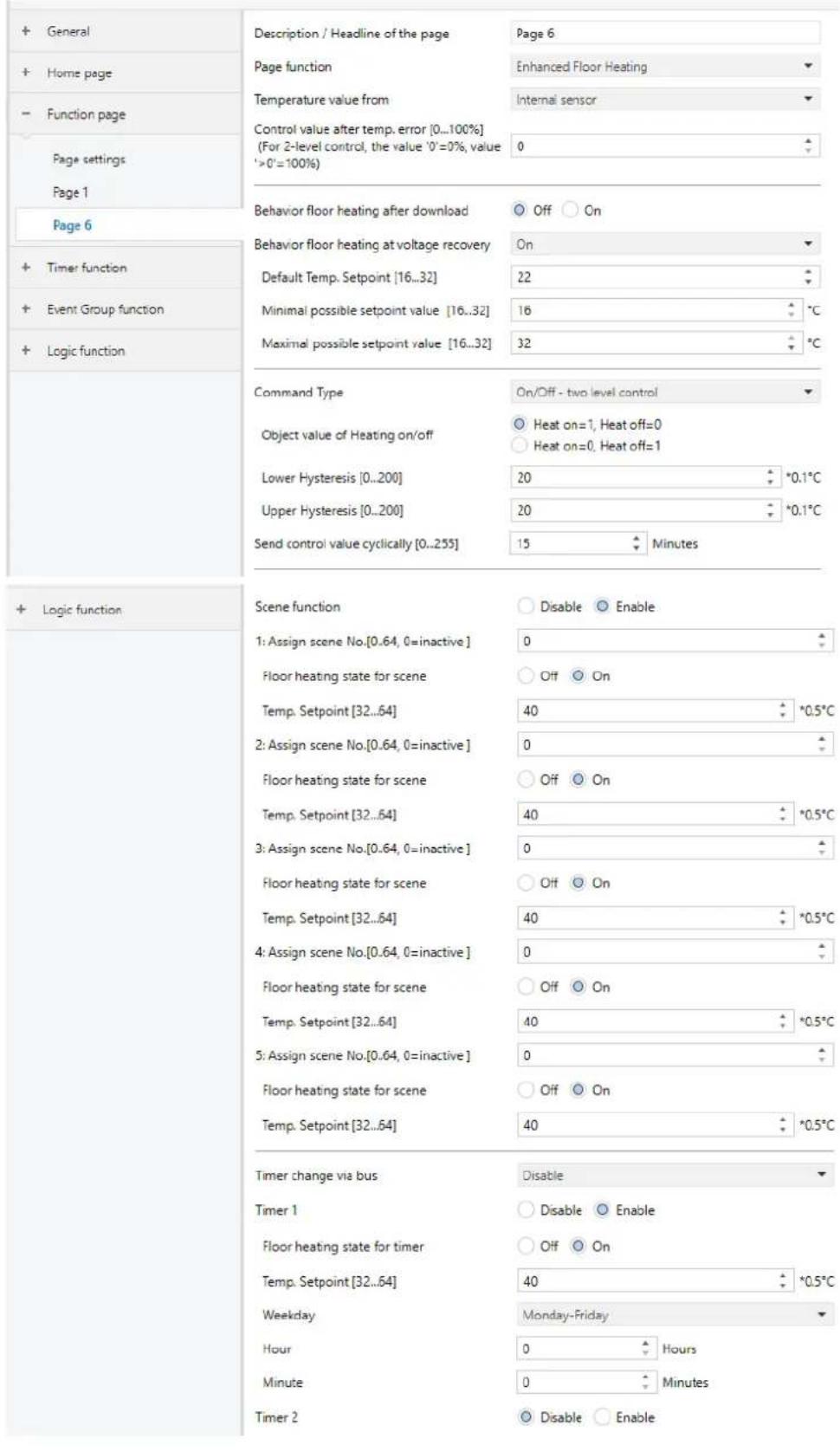

3.3.4 Parameter und Kommunikationsobjekte „Seite x – Allgemeine Temperatursteuerung“

Parameter

Seite „Seite x“ als Einzelfunktion zuordnen – „Allgemeine Temperatursteuerung“ zuordnen. Die allgemeine Temperaturregelung kann Folgendes steuern:

• Heizen/Kühlen separat oder Heizen und Kühlen für ein 2-Rohr-/4-Rohr-System
• Einstellung des Temperatur-Sollwerts absolut oder relativ
• 4 Betriebsarten wählbar (Komfort-, Standby-, Economy- und Schutzbetrieb)
• PI-Schleife wählbar für EIN/AUS, PWM und stetige Regelung
• Mit oder ohne Steuerung der Lüfterdrehzahl
  Daher kann sie für zahlreiche Heiz- und/oder Kühlanwendungen konfiguriert werden, z. B. Fan-Coil-Anwendung, Kühldecke, elektrische Heizung.

Name	Bezeichnung	Bereich
Beschreibung/Überschrift der Seite	Benennt „Funktionsseite x“.Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden.Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion	Konfiguriert den Typ dieser Funktionsseite.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entwederMultifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion(Beleuchtung/Jalousie/Szene/Wert senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb LüftungssystemAnzeige LuftqualitätAnzeige EnergiezählerRGB – DimmenHintergrundmusik
Temperaturwert von	Legt die Ressource für die Temperaturreferenz fest.Interner Sensor: Integrierter Temperatursensor. Die Konfiguration bezieht sich auf Parameter und Kommunikationsobjekte für „Allgemeiner Sensor“ [→ 52].Externer Sensor: Temperaturwert über BusGewichtung interner und externer Sensor: Verwendung des berechneten Werts	Interner SensorExterner SensorGewichtung interner und externer Sensor

Name		Bezeichnung	Bereich
	Die folgenden Parameter sind sichtbar, wenn „Gewichtung interner und externer Sensor“ ausgewählt ist.
	Gewichtung von internem und externem Wert	Definiert die exakte Gewichtung in Prozent.	10 % intern, 90 % extern20 % intern, 80 % extern30 % intern, 70 % extern40 % intern, 60 % extern50 % intern, 50 % extern60 % intern, 40 % extern70 % intern, 30 % extern80 % intern, 30 % extern90 % intern, 10 % extern
	Die folgenden Parameter sind sichtbar, wenn „Externer Sensor“ oder „Gewichtung interner und externer Sensor“ ausgewählt ist.
	Zykluszeit für Abfrage des externen Temperatursensors [0...255]	Legt den Zeitraum für Anforderungen in Bezug auf den Sensor fest.	0...255 min
	Externen Sensor nach Ablauf des Abfrageintervalls lesen	Legt fest, ob nach dem Zurücksetzen oder Programmieren eine Leseanforderung gesendet wird.	NeinJa
(Für 2-stufige Regelung Wert '0' = 0 %, Wert >0' = 100 %)		Einstellung für den Stellwert, wenn ein Temperaturfehler auftritt.Bei der 2-Punkt-Regelung bedeutet der Parameterwert 0 Stellwert 0. Beträgt der Parameterwert mehr als 0, lautet der Stellwert 1.	0...100 %
Verhalten des Geräts nach dem Download		Gibt an, ob das gesteuerte HLK-Gerät oder -System nach dem Download ein-/ausgeschaltet wird.	AUSEIN
Verhalten des Geräts bei Busspannungswiederkehr		Gibt an, ob das gesteuerte HLK-Gerät oder -System nach Busspannungswiederkehr ein-/ausgeschaltet wird.	EINAUSwie vor Spannungsausfall
Datentyp von Lüfterdrehzahl		Legt die Regelungsart für die Lüfterdrehzahl fest.Deaktivieren: Kein Lüfterbetrieb1 Bit: Mit Lüfterdrehzahlregelung1 Byte: Mit Lüfterdrehzahlregelung, und eine separate Seite für die Konfiguration wird angezeigt	Deaktivieren1 Bit1 Byte
	Dieser Parameter wird sowohl für 1 Bit als auch 1 Byte angezeigt. Allerdings wird dieser Parameter für die Option „1 Byte“ auf einer separaten Seite konfiguriert.
	Lüfterdrehzahl Auto	Aktiviert/deaktiviert die Option für die automatische Lüfterdrehzahlregelung.	DeaktivierenAktivieren
Regelungsart		Legt die Regelungsart fest.	HeizenKühlenHeizen und Kühlen
	Die folgenden Parameter sind sichtbar, wenn „Heizen und Kühlen“ ausgewählt ist.
	Verhalten der Regelungsart bei Busspannungswiederkehr	Setzt den Status „Heizen/Kühlen“ nach Busspannungswiederkehr.	HeizenKühlenwie vor Spannungsausfall
	Anlagentyp	Legt den Typ des HLK-Regelsystems fest, d. h. Rohrarten von Fan-Coil-Wassereinlass/-Wasserauslass.	2 Rohre4 Rohre
Raumbetriebsart		Legt fest, ob die HLK-Betriebsart aktiviert wird.	DeaktivierenAktivieren
Option: Aktivieren		Die folgenden 4 Parameter sind sichtbar, wenn „Aktivieren“ ausgewählt ist.
	Umschaltung Raumbetriebsart	Legt den Objekttyp für die Umschaltung der Betriebsart fest.	4 x 1 Bit1 Byte
	Status Raumbetriebsart	Legt den Objekttyp für den Rückmeldestatus der Raumbetriebsart fest.	4 x 1 Bit1 Byte
	Raumbetriebsart nach Busspannungswiederkehr	Legt die Betriebsart beim Hochfahren des Geräts fest.	KomfortbetriebStandby-BetriebEco-BetriebSchutzbetrieb (Standard)
	Dauer für erweiterten Komfortbetrieb [0...255, 0 = deaktiviert]	Legt die Zeitverzögerung in Minuten für die automatische Rückkehr vom Komfortbetrieb in den Eco-Betrieb fest.0 = deaktiviert; dies bedeutet, dass der „Komfortbetrieb“ nicht automatisch zum „Eco-Betrieb“ wechselt.	0...255 min (Standard: 0 min)
	Der Temperatur-Sollwert wird auf einer separaten Seite konfiguriert. Siehe „Temperatur-Sollwert“-Parameter [→ 71].
Option: Deaktivieren		Der folgende Parameter ist sichtbar, wenn „Raumbetriebsart“ deaktiviert ist.
	Basis-Sollwert (°C)	Legt den Startwert der Temperatur fest.Die Solltemperatur kann über das Objekt „Basis-Sollwert (°C)“ geändert werden. Der neue Wert wird bei Busspannungsausfall gespeichert.	10,0 / 10,5 / 11,0 / 11,5 / ... / 34,0 / 34,5 / 35,0 °C (Standard: 22 °C)
Minimal möglicher Sollwert [5...40]*		Konfiguriert den zulässigen Minimalbereich für den Temperatur-Sollwert.	5...40 °C (Standard: 5 °C)
Maximal möglicher Sollwert [5...40]*		Konfiguriert den zulässigen Maximalbereich für den Temperatur-Sollwert.	5...40 °C (Standard: 40 °C)

Hinweis

* Minimaler und maximaler Sollwert:

Der minimale Sollwert sollte nicht größer als der maximale Sollwert sein. Wenn der Temperatur-Sollwert den zulässigen Bereich überschreitet, wird der obere/untere Grenzwert ausgegeben.

Kommunikationsobjekte

X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x – Temperaturregelung (Empfang)	Externe Temperatur	2 Byte	KSÜA	9.001 Temperatur (°C)
Dieses Kommunikationsobjekt wird verwendet, um einen Temperaturmesswert zu empfangen, der von einem Temperatursensor an den Bus gesendet wird. Bereich: -50...99,8 °C
162	Seite x – Temperaturregelung (Empfang)	Sollwert (°C), Basis- oder Absolutsollwert	2 Byte	KS	9.001 Temperatur (°C)
• Die Raumbedienung ist deaktiviert, das Kommunikationsobjekt wird zum Ändern des Basiswerts der Solltemperaturverwendet.Die Raumbedienung ist aktiviert, undDie Temperatur ist auf „Basis-Sollwert + Sollwert-Verschiebung“ gesetzt, und das Kommunikationsobjekt wird zum Ändern des Basiswerts der Solltemperatur verwendet, d. h. der Temperatur-Sollwert für den Komfortbetrieb und der Temperatur-Sollwert für den Standby-Betrieb und den Eco-Betrieb ändern sich entsprechend der relativen Änderung.Im Schutzbetrieb wird nur der Temperatur-Sollwert für den Schutzbetrieb geändert.Die Temperatur ist auf „Absolute Sollwerte“ eingestellt, und das Kommunikationsobjekt wird zum Ändern des Temperatur-Sollwerts der aktuellen Raumbetriebsart verwendet.
163	Seite x – Temperaturregelung (Empfang)	Regelungsart (0 = Kühlen / 1 = Heizen)	1 Bit	KSA	1.100 Kühlen/Heizen
Das Kommunikationsobjekt wird verwendet, um die Statusrückmeldung von Heizen und Kühlen am Bus zu empfangen, und die Symbol-Anzeige am Bildschirm wird entsprechend dem empfangenen Telegrammwert aktualisiert. Der Telegrammwert ist wie folgt:0: Kühlen1: Heizen
164	Seite x – Temperaturregelung (Empfang)	Komfortbetrieb Betriebsart	1 Bit1 Byte	KS	1.003 Freigeben20.102 HLK-Betrieb
Die Raumbetriebsart kann die Statusrückmeldung über vier 1-Bit-Objekte (Objekte 164, 165, 166, 167) oder ein 1-Byte-Objekt (Betriebsart) empfangen.1 Bit: Wenn das Objekt das Telegramm „1“ empfängt, wird die entsprechende Betriebsart aktiviert, und der Anzeigestatus der Betriebsart auf dem Bildschirm wird auf die entsprechende Betriebsart aktualisiert.1 Byte: Die Beziehung zwischen Eingabewert und Betriebsart ist wie folgt: 0: Reserviert, 1: Komfortbetrieb, 2: Standby-Betrieb, 3: Eco-Betrieb, 4: Schutzbetrieb, 5...255: Reserviert, nicht verwendet.
165	Seite x – Temperaturregelung (Empfang)	Standby-Betrieb	1 Bit	KS	1.003 Freigeben
Das Kommunikationsobjekt wird zum Aktivieren des Standby-Betriebs verwendet.
166	Seite x – Temperaturregelung (Empfang)	Eco-Betrieb	1 Bit	KS	1.003 Freigeben
Das Kommunikationsobjekt wird zum Aktivieren des Eco-Betriebs verwendet.
167	Seite x – Temperaturregelung (Empfang)	Schutzbetrieb	1 Bit	KS	1.003 Freigeben
Das Kommunikationsobjekt wird zum Aktivieren des Schutzbetriebs verwendet.
168	Seite x – Temperaturregelung (Empfang)	Lüfterdrehzahl niedrig Lüfterdrehzahl	1 Bit1 Byte	KSA	1.001 Schalten5.001 Prozentwert (0...100 %)
Die Lüfterdrehzahl kann die Statusrückmeldung über vier 1-Bit-Objekte (Objekte 168, 169, 170, 171) oder ein 1-Byte-Objekt („Lüfterdrehzahl“) empfangen.1 Bit: Wenn das Objekt das Telegramm „1“ empfängt, wird die entsprechende Lüfterdrehzahl aktiviert, und der Anzeigestatus der Lüfterdrehzahl auf dem Bildschirm wird ebenfalls auf die entsprechende Lüfterdrehzahl aktualisiert. Wenn die Lüfterdrehzahl deaktiviert wird, muss der Telegrammwert für jede Lüfterdrehzahl 0 sein.1 Byte: Der Statuswert für die Lüfterdrehzahl wird durch den Parameter definiert. Wenn das Objekt den angegebenen Wert empfängt, wird der Anzeigestatus der Lüfterdrehzahl auf dem Bildschirm auf die entsprechende Lüfterdrehzahl aktualisiert.
169	Seite x – Temperaturregelung (Empfang)	Lüfterdrehzahl mittel	1 Bit	KSA	1.001 Schalten
Das Kommunikationsobjekt wird zum Aktivieren von „Lüfterdrehzahl mittel“ verwendet.
170	Seite x – Temperaturregelung (Empfang)	Lüfterdrehzahl hoch	1 Bit	KSA	1.001 Schalten
Das Kommunikationsobjekt wird zum Aktivieren von „Lüfterdrehzahl hoch“ verwendet.
171	Seite x – Temperaturregelungg (Empfang)	Lüfterdrehzahl aus	1 Bit	KSA	1.001 Schalten
Das Kommunikationsobjekt wird zum Aktivieren von „Lüfterdrehzahl AUS“ verwendet.
172	Seite x – Temperaturregelung (Empfang)	Lüfterdrehzahl Auto	1 Bit	KSA	1.003 Freigeben
Das Objekt wird verwendet, um die Statusrückmeldung von der automatischen Lüfterdrehzahlregelung zu empfangen. Telegrammwert:0: Automatisch abbrechen1: Auto
173	Seite x – Temperaturregelung (Senden)	Effektiver Sollwert	2 Byte	KLÜ	9.001 Temperatur (°C)
Das Kommunikationsobjekt wird zum Übertragen des Temperatur-Sollwerts der aktuellen Betriebsart an den Bus verwendet.
174	Seite x – Temperaturregelung (Senden)	Regelungsart (0 = Kühlen / 1 = Heizen)	1 Bit	KLÜ	1.100 Kühlen/Heizen
Das Kommunikationsobjekt wird zum Senden von Telegrammen in Bezug auf die Umschaltung zwischen Kühl- und Heizfunktion an den Bus verwendet. Telegrammwert:0: Kühlen1: Heizen
175	Seite x – Temperaturregelung (Senden)	Komfortbetrieb Betriebsart	1 Bit1 Byte	KÜ	1.003 Freigeben20.102 DPT_HLK-Betrieb
Die Kommunikationsobjekte werden zum Senden des Telegramms in Bezug auf die Raumbetriebsart an den Bus verwendet.Wenn der Objekttyp „1 Byte“ lautet, entsprechen unterschiedliche Telegramme unterschiedlichen Betriebsarten, d. h.: 0: Reserviert, 1: Komfortbetrieb, 2: Standby-Betrieb, 3: Eco-Betrieb, 4: Schutzbetrieb, 5...255: Reserviert, nicht verwendetWenn es sich bei dem Objekt um „1 Bit“ handelt, wird zu der entsprechenden Betriebsart gewechselt, und das Objekt der entsprechenden Betriebsart sendet das Telegramm „1“ an den Bus.
176	Seite x – Temperaturregelung (Senden)	Standby-Betrieb	1 Bit	KÜ	1.003 Freigeben
Das Kommunikationsobjekt wird zum Senden des Telegramms des Standby-Betriebs an den Bus verwendet.
177	Seite x – Temperaturregelung (Senden)	Eco-Betrieb	1 Bit	KÜ	1.003 Freigeben
Das Kommunikationsobjekt wird zum Senden des Telegramms des Eco-Betriebs an den Bus verwendet.
178	Seite x – Temperaturregelung (Senden)	Schutzbetrieb	1 Bit	KÜ	1.003 Freigeben
Das Kommunikationsobjekt wird zum Senden des Telegramms des Schutzbetriebs an den Bus verwendet.
179	Seite x – Temperaturregelung (Senden)	Stellwert Heizen Ventil für Heizungs-/Kühlregelung	1 Bit/1 Byte1 Bit/1 Byte	KÜ	1.001/5.001 Prozentwert (0...100 %)1.001/5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird zum Senden des Stellwerts der Kühl- bzw. Heizfunktion verwendet, um das HLK-Ventil zu schalten und die Innentemperatur anzupassen.Telegrammwert (EIN/AUS – zweistufige Regelung) senden: EIN/AUSTelegrammwert (PWM – PI-Umschaltung (1 Bit)) senden: EIN/AUSTelegrammwert (Modulierung – PI-Regelung stufenlos (8 Bit)) senden: 0...100 %
180	Seite x – Temperaturregelung (Senden)	Stellwert Kühlen	1 Bit1 Byte	KÜ	1.001 Schalten5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird zum Senden des Stellwerts der Kühlfunktion verwendet, um das HLK-Ventil zu schalten und die Innentemperatur anzupassen.Telegrammwert (EIN/AUS – zweistufige Regelung) senden: EIN/AUS
Telegrammwert (PWM – PI-Umschaltung (1 Bit)) senden: EIN/AUSTelegrammwert (Modulierung – PI-Regelung stufenlos (8 Bit)) senden: 0...100 %
181	Seite x –Temperaturregelung (Senden)	Lüfterdrehzahl niedrig Lüfterdrehzahl	1 Bit1 Byte	KÜ	1.001 Schalten5.001 Prozentwert(0...100 %)
Die Lüftersteuerung kann Steuertelegramme in Bezug auf die Lüfterdrehzahl über vier 1-Bit-Objekte (Objekte 181, 182, 183, 184) oder ein 1-Byte-Objekt („Lüfterdrehzahl“) an den Bus senden.1 Bit: Die entsprechende Lüfterstufe wird auf dem Bildschirm aktiviert, und das entsprechende Objekt sendet das Telegramm „1“ an den Bus, mit Ausnahme des Telegramms, das 0 in Bezug auf die Lüfterdrehzahl sendet.1 Byte: Der Telegrammwert jeder Lüfterdrehzahl wird durch Parameter definiert. Das Objekt aktiviert die entsprechende Lüfterstufe auf dem Bildschirm, und Objekt 181 sendet den entsprechenden Telegrammwert in Bezug auf die Lüfterdrehzahl an den Bus.
182	Seite x –Temperaturregelung (Senden)	Lüfterdrehzahl mittel	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt sendet Steuertelegramme in Bezug auf „Lüfterdrehzahl mittel“ an den Bus.
183	Seite x –Temperaturregelung (Senden)	Lüfterdrehzahl hoch	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt sendet Steuertelegramme in Bezug auf „Lüfterdrehzahl hoch“ an den Bus.
184	Seite x –Temperaturregelung (Senden)	Lüfterdrehzahl aus	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt sendet Steuertelegramme in Bezug auf „Lüfterdrehzahl AUS“ an den Bus.
185	Seite x –Temperaturregelung (Senden)	Lüfterdrehzahl Auto	1 Bit	KÜ	1.003 Freigeben
Mit dem Kommunikationsobjekt wird das Telegramm für die automatische Regelung in Bezug auf die Lüfterdrehzahl an den Bus gesendet. Telegrammwert:0: Automatisch abbrechen1: Auto
186	Seite x –Temperaturregelung (Senden/Empfang)	Ein-/Ausschalten	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt wird verwendet, um die HLK-Funktion des Geräts zu schalten und zu steuern, und die entsprechende Steuerung wird ausgeschaltet, wenn die HLK-Funktion deaktiviert wird.
187	Seite x –Temperaturregelung (Senden)	Basis-Sollwert (°C)	2 Byte	KLÜ	9.001 Temperatur (°C)
Die Raumbetriebsart ist deaktiviert, das Kommunikationsobjekt wird zum Senden des Basiswerts der Solltemperatur verwendet.Die Raumbedienung ist aktiviert, undDie Temperatur ist auf „Basis-Sollwert + Sollwert-Verschiebung“ gesetzt, das Kommunikationsobjekt wird zum Senden des Basiswerts der Solltemperatur verwendet, d. h. der Temperatur-Sollwert für den Komfortbetrieb und der Temperatur-Sollwert des Standby-Betriebs und des Eco-Betriebs ändern sich entsprechend der relativen Änderung. Im Schutzbetrieb wird nur der Temperatur-Sollwert für den Schutzbetrieb geändert.Die Temperatur ist auf „Absolute Sollwerte“ eingestellt, das Kommunikationsobjekt wird zum Senden des Temperatur-Sollwerts der aktuellen Raumbetriebsart verwendet.

3.3.4.1 „Lüfterdrehzahl“-Parameter

Hinweis: Die folgenden Parameter sind sichtbar, wenn „Datentyp von Lüfterdrehzahl“ auf 1 Byte gesetzt ist.

Name	Bezeichnung	Bereich
Lüfterdrehzahl – aus	Definiert den Wert von Lüfterdrehzahl – aus.	0...255 (Standard: 0)
Lüfterdrehzahl – niedrig	Definiert den Wert von Lüfterdrehzahl – niedrig.	0...255 (Standard: 1)
Lüfterdrehzahl – mittel	Definiert den Wert von Lüfterdrehzahl – mittel.	0...255 (Standard: 2)
Lüfterdrehzahl – hoch	Definiert den Wert von Lüfterdrehzahl – hoch.	0...255 (Standard: 3)
Statuswert für Lüfterdrehzahl – AUS	Setzt den Wert für die Statusrückmeldung auf „Lüfterdrehzahl AUS“.	0...255 (Standard: 0)
Statuswert für Lüfterdrehzahl – niedrig	Setzt den Wert für die Statusrückmeldung auf „Lüfterdrehzahl niedrig“.	0...255 (Standard: 1)
Statuswert für Lüfterdrehzahl – mittel	Setzt den Wert für die Statusrückmeldung auf „Lüfterdrehzahl mittel“.	0...255 (Standard: 2)
Statuswert für Lüfterdrehzahl – hoch	Setzt den Wert für die Statusrückmeldung auf „Lüfterdrehzahl hoch“.	0...255 (Standard: 3)
Lüfterdrehzahl Auto	Legt fest, ob der automatische Betrieb der Lüfterdrehzahl aktiviert wird.	Deaktivieren Aktivieren (Standard)

3.3.4.2 „Temperatur-Sollwert“-Parameter

Absolute Sollwerte

Basis-Sollwert + Sollwert-Verschiebung

Hinweis: Die Seite ist sichtbar, wenn „Raumbetriebsart“ aktiviert ist.

Name		Bezeichnung	Bereich
Sollwertkonfiguration nach		Dieser Parameter ist sichtbar, wenn die Raumbetriebsart aktiviert wird, um die Einstellmethode für die Solltemperatur festzulegen.	Absolute Sollwerte Basis-Sollwert + Sollwert-Verschiebung (Standard)
	Die folgenden Parameter sind sichtbar, wenn „Heizen“, „Heizen und Kühlen“ und „Absolute Sollwerte“ ausgewählt sind.
	Komfortbetrieb: Sollwert Heizen [5...40]	Legt den Sollwert des Komfortbetriebs fest.	5...40 °C (Standard: 22 °C)
	Standby-Betrieb: Sollwert Heizen [5...40]	Legt den Sollwert des Standby-Betriebs fest.	5...40 °C (Standard: 20 °C)
	Eco-Betrieb: Sollwert Heizen [5...40]	Legt den Sollwert des Eco-Betriebs fest.	5...40 °C (Standard: 18 °C)
	Schutzbetrieb: Sollwert Heizen [5...40]	Legt den Sollwert des Schutzbetriebs fest.	5...40 °C (Standard: 7 °C)
	Die folgenden Parameter sind sichtbar, wenn „Kühlen“, „Heizen und Kühlen“ und „Absolut“ ausgewählt sind.
	Komfortbetrieb: Sollwert Kühlen [5...40]	Legt den Sollwert des Komfortbetriebs fest.	5...40 °C (Standard: 22 °C)
	Standby-Betrieb: Sollwert Kühlen [5...40]	Legt den Sollwert des Standby-Betriebs fest.	5...40 °C (Standard: 24 °C)
	Eco-Betrieb: Sollwert Kühlen [5...40]	Legt den Sollwert des Eco-Betriebs fest.	5...40 °C (Standard: 26 °C)
	Schutzbetrieb: Sollwert Kühlen [5...40]	Legt den Sollwert des Schutzbetriebs fest.	5...40 °C (Standard: 35 °C)
	Die folgenden Parameter sind sichtbar, wenn „Heizen“, „Heizen und Kühlen“ und „Relativ“ ausgewählt sind.
	Basis-Sollwert Standby-Betrieb: Sollwert-Verschiebung Heizen [0...10]	Legt den Sollwert des Standby-Betriebs fest. Der Sollwert für den Standby-Betrieb entspricht dem Temperatur-Sollwert minus dem Referenzwert.	0...10 *(-1)K
	Eco-Betrieb: Sollwert-Verschiebung Heizen [0...10]	Legt den Sollwert des Eco-Betriebs fest.	0...10 *(-1)K
	Schutzbetrieb: Sollwert Heizen [5...10]	Legt den Sollwert des Schutzbetriebs fest. Während des Frostschutz-Betriebs löst der Regler bei einer Verringerung der Umgebungstemperatur auf den Sollwert ein Steuertelegramm aus, um eine zu niedrige Temperatur zu vermeiden.	5...10 °C (Standard: 7 °C)
	Die folgenden Parameter sind sichtbar, wenn „Kühlen“, „Heizen und Kühlen“ und „Relativ“ ausgewählt sind.
	Eco-Betrieb: Sollwert-Verschiebung Kühlen [0...10]	Legt den Sollwert des Standby-Betriebs fest. Der Sollwert für den Standby-Betrieb entspricht dem Temperatur-Sollwert plus dem Referenzwert.	0...10 K
	Eco-Betrieb: Sollwert-Verschiebung Kühlen [0...10]	Legt den Sollwert des Eco-Betriebs fest.	0...10 K
	Schutzbetrieb: Sollwert Kühlen [30...40]	Legt den Sollwert des Schutzbetriebs fest.Während des Hitzeschutz-Betriebs löst der Regler bei einer Erhöhung der Umgebungstemperatur auf den Temperatur-Sollwert ein Steuertelegramm aus, um eine zu hohe Temperatur zu vermeiden.	30...40 °C (Standard: 35 °C)
	Basis-Sollwert (°C)	Legt den Referenzwert für den Sollwert fest, der die Solltemperatur für den Komfortbetrieb liefert.Die Solltemperatur kann über das Objekt „Basis-Sollwert (°C)“ geändert werden. Der neue Wert wird nach dem Ausschalten des Bus gespeichert.	10,0 / 10,5 / 11,0 / 11,5 / ... / 34,0 / 34,5 / 35,0 °C (Standard: 22 °C)

3.3.4.3 Parameter „Heizungs- und Kühlregelung“

Name		Bezeichnung	Bereich
Befehlstyp		Legt die Steuerlogik/-methode für die Heiz-/Kühlanwendung fest.	EIN/AUS – zweistufige Regelung PWM – PI-Umschaltung (1 Bit) Modulierung – PI-Regelung stufenlos (8 Bit)
Stellwert invertieren		Legt fest, ob der Stellwert invertiert werden soll, um die Anforderungen für verschiedene Ventiltypen zu erfüllen.	Nein Ja
	Die folgenden zwei Parameter sind sichtbar, wenn „EIN/AUS – zweistufige Regelung“ ausgewählt ist.
	Untere Hysterese [0...200]	Legt die untere Hysteresetemperatur im HLK-Heizbetrieb/-Kühlbetrieb fest.	0...200 * 0,1 °C
	Obere Hysterese [0...200]	Legt die obere Hysteresetemperatur im HLK-Heizbetrieb/-Kühlbetrieb fest.	0...200 * 0,1 °C
	Hinweis: Während der Heizungsregelung:Wenn Temperatur-Istwert (T) > Temperatur-Sollwert + obere Hysteresetemperatur, stellt das Gerät den Heizbetrieb ein.
	Wenn Temperatur-Istwert (T) < Temperatur-Sollwert - untere Hysteresetemperatur, startet das Gerät den Heizbetrieb. Beispielsweise beträgt die untere Hysteresetemperatur 1 °C, die obere Hysteresetemperatur 2 °C und der Temperatur-Sollwert 22 °C. In diesem Fall wird der Heizbetrieb bei T >24 °C gestoppt. Bei T < 24 °C wird der Heizbetrieb gestartet. Liegt T zwischen 21 und 24 °C, wird der vorherige Zustand aufrechterhalten.Während der Kühlregelung:Wenn Temperatur-Istwert (T) < Temperatur-Sollwert - untere Hysteresetemperatur, stellt das Gerät den Kühlbetrieb ein.Wenn Temperatur-Istwert (T) > Temperatur-Sollwert + obere Hysteresetemperatur, startet das Gerät den Kühlbetrieb. Beispielsweise beträgt die untere Hysteresetemperatur 1 °C, die obere Hysteresetemperatur 2 °C und der Temperatur-Sollwert 26 °C. In diesem Fall wird der Kühlbetrieb bei T < 25 °C gestoppt. Bei T >28 °C wird der Kühlbetrieb gestartet. Liegt T zwischen 28 °C und 25 °C, wird der vorherige Zustand aufrechterhalten.
	Die folgenden Parameter sind sichtbar, wenn „PWM – PI-Umschaltung (1 Bit)“ oder „Modulierung – PI-Regelung stufenlos (8 Bit)“ ausgewählt ist.
Periodendauer der Pulsweitenmodulation [1...255]		Legt fest, wie häufig das Steuerobjekt den Wert für „Ein-/Ausschalten“ sendet. Das Objekt sendet den Wert für „Ein-/Ausschalten“ gemäß der Einschaltdauer des Stellwerts.Wenn die Zykluszeit beispielsweise auf 10 min eingestellt ist und der Stellwert 80 % beträgt, sendet das Objekt ein Telegramm vom Typ „EIN“ in 8 min. Wird der Stellwert geändert, ändert sich die Einschaltdauer in Bezug auf das AUS-Telegramm entsprechend, der Zeitraum entspricht jedoch weiterhin der Zeitangabe in der Parametereinstellung.	1...255 min
Heizkreis		Legt die Ansprechgeschwindigkeit des Heiz- oder Kühlreglers fest.	Warmwasserheizung (5 K/150 min)Fußbodenheizung (5 K/240 min)Elektrische Heizung (4 K/100 min)Split-Anlage/Fan Coil (4 K/90 min)Benutzerdefiniert
Kühlkreis		Legt die Ansprechgeschwindigkeit des Heiz- oder Kühlreglers fest.	Kühldecke (5 K/240 min)Split-Anlage oder VRF (4 K/90 min)Fan Coil (4 K/90 min)Benutzerdefiniert
	Die folgenden Parameter sind sichtbar, wenn „Benutzerdefiniert“ ausgewählt ist.
	Proportionalbereich [10...100]	Passt den P-Wert an.	10...100 % * 0,1 K
	Integrationszeit [0...255]	Passt den I-Wert an.	0...255 min
	Wert bei Änderung des Stellwerts um [0...100, 0 = deaktiviert] senden	Dieser Parameter ist sichtbar, wenn „Modulierung – PI-Regelung stufenlos (8 Bit)“ ausgewählt ist. Der Stellwert wird an den Bus gesendet, wenn die Wertänderung den eingestellten Prozentwert erreicht.	0...100 %
Stellwert zyklisch senden [0...255]		Legt den Zeitraum für die zyklische Übermittlung des Stellwerts an den Bus fest.	0...255 min

3.3.5 Parameter und Kommunikationsobjekte „Seite x – Erweiterte Fußbodenheizung“

Parameter

„Seite x“ als Einzelfunktion zuordnen – Seite „Erweiterte Fußbodenheizung“ für Bodenheizungsanwendung.

Name		Bezeichnung	Bereich
Beschreibung/Überschrift der Seite		Benennt „Funktionsseite x“.Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden.SieheDisplayspracheunter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion		Konfiguriert den Typ dieser Funktionsseite.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion(Beleuchtung/Jalousie/Szene/We r t senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb LüftungssystemAnzeige LuftqualitätAnzeige EnergiezählerRGB – DimmenHintergrundmusik
Temperaturwert von		Dieser Parameter dient der Einstellung der Ressource für die Temperaturreferenz.„Interner Sensor“, integrierter Temperatursensor. Die Konfiguration bezieht sich auf Parameter und Kommunikationsobjekte für „Allgemeiner Sensor“ [→ 52].Externer Sensor, Temperaturwert über BusGewichtung interner und externer Sensor: Verwendung des berechneten Werts	Interner SensorExterner SensorGewichtung interner und externer Sensor
	Die folgenden Parameter sind sichtbar, wenn „Gewichtung interner und externer Sensor“ ausgewählt ist.
	Gewichtung von internem und externem Wert	Hiermit wird die exakte Gewichtung in Prozent definiert.	10 % intern, 90 % extern20 % intern, 80 % extern30 % intern, 70 % extern40 % intern, 60 % extern50 % intern, 50 % extern60 % intern, 40 % extern70 % intern, 30 % extern80 % intern, 30 % extern90 % intern, 10 % extern
	Die folgenden Parameter sind sichtbar, wenn „Externer Sensor“ oder „Gewichtung interner und externer Sensor“ ausgewählt ist.
	Zykluszeit für Abfrage des externen Temperatursensors [0...255]	Dieser Parameter dient der Einstellung des Zeitraums für die Abfrage des externen Sensors.	0...255 min
	Externen Sensor nach Ablauf des Abfrageintervalls lesen	Legt fest, ob nach dem Zurücksetzen oder Programmieren eine Leseanforderung gesendet wird.	NeinJa
(Für 2-stufige Regelung Wert '0' = 0 %, Wert '>0' = 100 %)		Diese Parametereinstellung kommt für den Stellwert zur Anwendung, wenn ein Temperaturfehler auftritt.Bei der 2-Punkt-Regelung bedeutet der Parameterwert 0 Stellwert 0. Beträgt der Parameterwert mehr als 0, lautet der Stellwert 1.	0...100 %
Verhalten Bodenheizung nach Download		Legt fest, ob die Fußbodenheizung nach dem Download der Anwendung ein-/ausgeschaltet wird.	AUSEIN
Verhalten Bodenheizung bei Busspannungswiederkehr		Legt fest, ob die Fußbodenheizung nach Busspannungswiederkehr ein-/ausgeschaltet wird.	EINAUSwie vor Spannungsausfall
Voreingestellter Temperatursollwert [16...32]		Dies ist der standardmäßige Temperatur-Sollwert, wenn die Fußbodenheizung eingeschaltet ist.	16...32 °C (Standard: 22 °C)
Befehlstyp		Legt die Logik/Methode für die Temperaturregelung fest.	EIN/AUS – zweistufige RegelungPWM – PI-Umschaltung (1 Bit)Modulierung – PI-Regelungstufenlos (8 Bit)
Objektwert Heizbetrieb EIN/AUS		Definiert, ob der EIN-/AUS-Status der Fußbodenheizung ausgelöst wird.	Heizung EIN = 1, Heizung AUS = 0Heizung EIN = 0, Heizung AUS = 1
Stellwert invertieren		Hiermit wird festgelegt, ob der Stellwert invertiert Wert werden soll, um die Anforderung von verschiedenen Ventiltypen zu erfüllen.	NeinJa
	Die folgenden zwei Parameter sind sichtbar, wenn „EIN/AUS – zweistufige Regelung“ ausgewählt ist.
	Untere Hysterese [0...200]	Legt den Temperatur-Sollwert für die untere Hysterese der Fußbodenheizung fest.	0...200 * 0,1 °C
	Obere Hysterese [0...200]	Legt den Temperatur-Sollwert für die obere Hysterese der Fußbodenheizung fest.	0...200 * 0,1 °C
	Hinweis:Während der Heizungsregelung:Wenn Temperatur-Istwert (T) > Temperatur-Sollwert + obere Hysteresetemperatur, stellt das Gerät den Heizbetrieb ein.Wenn Temperatur-Istwert (T) < Temperatur-Sollwert - untere Hysteresetemperatur, startet das Gerät den Heizbetrieb.Beispielsweise beträgt die untere Hysteresetemperatur 1 °C, die obere Hysteresetemperatur 2 °C und der Temperatur-Sollwert 22 °C. In diesem Fall wird der Heizbetrieb bei T > 24 °C gestoppt. Bei T < 24 °C wird der Heizbetrieb gestartet. Liegt T zwischen 21 und 24 °C, wird der vorherige Zustand aufrechterhalten.
	Die folgenden Parameter sind sichtbar, wenn „PWM – PI-Umschaltung (1 Bit)“ oder „Modulierung – PI-Regelung stufenlos (8 Bit)“ ausgewählt ist.
	Periodendauer der Pulsweitenmodulation [1...255]	Wird verwendet, um festzulegen, wie häufig das Steuerobjekt den Schaltwert sendet. Das Objekt sendet den Schaltwert gemäß der Einschaltdauer des Stellwerts. Wird beispielsweise angenommen, dass der Zeitraum auf 10 Minuten eingestellt und der Stellwert 80 % ist, sendet das Objekt das Telegramm „Einschalten“ in 8 Minuten und sendet das Telegramm „Ausschalten“ in 2 Minuten.	1...255 min
	Heizkreis	Legt die Ansprechgeschwindigkeit des PI-Reglers für die Heizung fest.	Fußbodenheizung PI-Wert-Einstellungen
	Proportionalbereich [10...100]	Passt den P-Wert an.	10...100 *0,1 K (Standard: 50)
	Integrationszeit [0...255]	Passt den I-Wert an.	0...255 min (Standard: 240 min)
Stellwert zyklisch senden [0...255]		Legt den Zeitraum für die zyklische Übertragung des Stellwerts an den Bus fest.	0...255 min (Standard: 15 min)
Minimal möglicher Sollwert [16...32] ^1)		Dieser Parameter wird zum Konfigurieren des zulässigen Minimalbereichs für den Temperatur-Sollwert verwendet.	16...32 °C (Standard: 16 °C)
Maximal möglicher Sollwert [16...32] ^1)		Dieser Parameter wird zum Konfigurieren des zulässigen Maximalbereichs für den Temperatur-Sollwert verwendet.	16...32 °C (Standard: 32 °C)
Szenenfunktion		Einstellung für Szenenfunktionen der Fußbodenheizung, insgesamt 5 Szenen können eingestellt werden.	DeaktivierenAktivieren
x: Szenen-No [0...64, 0 = inaktiv] zuordnen		Legt die Szenennummer fest. x = 1...5	0...64
Status Bodenheizung für Szene		Setzt den Status „Ein-/Ausschalten“ der Bodenheizungsschnittstelle von Szene x.	AUSEIN
Temperatursollwert [32...64]		Legt den Temperatur-Sollwert von Szene x fest.	32...64 *0,5 °C
Zeitschalter-Änderung über Bus Status Bodenheizung für Zeitschalter		Legt fest, ob die Zeitschalterfunktion über das Objekt aktiviert wird; bis zu 8 Zeitschalter sind konfigurierbar.Wenn die Zeitschalterfunktion über das Objekt deaktiviert/aktiviert wird, wird der Standardzustand nach Abschluss der Programmierung oder des Rücksetzvorgangs nicht aktiviert. Der Zeitschalter-Status wird beibehalten, wenn das Gerät heruntergefahren oder die für die Fußbodenheizung konfigurierte Szenenfunktion abgerufenwird.	Deaktivierendeaktivieren = 0/aktivieren = 1deaktivieren = 1/aktivieren = 0
Zeitschalter x		Über diesen Parameter wird eingestellt, ob Zeitschalter x aktiviert wird. x = 1...8	DeaktivierenAktivieren
Die folgenden Parameter sind sichtbar, wenn „Aktivieren“ ausgewählt ist.
	Status Bodenheizung für Zeitschalter	Setzt den Status „Ein-/Ausschalten“ der Bodenheizungsschnittstelle von Zeitschalter x.	AUSEIN
	Temperatursollwert [32...64]	Dieser Parameter ist sichtbar, wenn für „Status Bodenheizung für Zeitschalter“ die Option „EIN“ ausgewählt ist. Er legt den Temperatur-Sollwert von Zeitschalter x fest.	32...64 *0,5 °C
	WochentagStundeMinute	Mit diesen Parametern wird der Implementierungszeitpunkt von Zeitschalter x (einschließlich Wochentag, Stunde und Minute) eingestellt. Bei Erreichen dieses Zeitpunkts wird Zeitschalter x ausgeführt.	Montag, Dienstag, Mittwoch, Donnerstag, Freitag, Samstag, Sonntag, Montag–Freitag, Samstag–Sonntag, Montag–Sonntag0...23 h0...59 min

^1) Minimaler und maximaler Sollwert:

Der minimale Sollwert sollte nicht größer als der maximale Sollwert sein. Wenn der Temperatur-Sollwert den Bereich über-/unterschreitet, wird der obere/untere Grenzwert ausgegeben.

Kommunikationsobjekte

Hinweis
X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x – FH erweitert	FH: Externe Temperatur (Empfang)	2 Byte	KSÜA	9.001 Temperatur (°C)
Das Kommunikationsobjekt ist sichtbar, wenn die Temperaturreferenz den externen Sensor auswählt, und wird verwendet, um den Temperaturmesswert zu empfangen, der vom Temperatursensor an den Bus gesendet wird. Bereich: -50...99,8 °C
162	Seite x – FH erweitert	Ein-/Ausschalten (Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt wird verwendet, um das Schaltprogramm der Bodenheizungsregelung zu senden, und es kann ferner eine Rückmeldung zum Status der Bodenheizungsregelung empfangen. Telegrammwert:0: Die Steuerschnittstelle der Fußbodenheizung ist deaktiviert, und die Schnittstelle ist nicht betriebsbereit.1: Die Steuerschnittstelle der Fußbodenheizung ist aktiviert , und die Schnittstelle ist betriebsbereit.
163	Seite x – FH erweitert	Heizbetrieb EIN/AUS (Empfang/Senden)Stellwert Heizen (Senden)	1 Bit1 Byte	KSÜA	1.001 Schalten5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird zum Senden des Stellwerts der Bodenheizung verwendet, um das Schalten des Bodenheizungsventils zu steuern.Telegrammwert (EIN/AUS – zweistufige Regelung) senden: EIN/AUSTelegrammwert (PWM – PI-Umschaltung (1 Bit)) senden: EIN/AUSTelegrammwert (Modulierung – PI-Regelung stufenlos (8 Bit)) senden: 0...100 %
164	Seite x – FH erweitert	FH: Temperatursollwert (Empfang/Senden)	2 Byte	KSÜA	9.001 Temperatur (°C)
Das Kommunikationsobjekt wird verwendet, um den Temperatur-Sollwert an den Bus zu senden, und darüber hinaus kann der Temperatur-Sollwert der Rückmeldung empfangen werden. Bereich: 5...40 °C
165	Seite x – FH erweitert	Zeitschalter aktivieren/deaktivieren (Empfang)	1 Bit	KS	1.003 Freigeben
Das Kommunikationsobjekt wird zum Deaktivieren/Aktivieren der Zeitschalter-Funktion der Fußbodenheizung verwendet. Der Telegrammwert für „Aktivieren/Deaktivieren“ wird spezifisch durch diesen Parameter definiert.
166	Seite x – FH erweitert	Szene (Empfang)	1 Byte	KS	18.001 Szenensteuerung
Das Kommunikationsobjekt wird zum Abrufen der Szenensteuerung der Fußbodenheizung verwendet. Der Parameter ist auf Szenen-Nr. 1...64 eingestellt, und der entsprechende Telegramm-Istwert lautet 0...63.

3.3.6 Parameter und Kommunikationsobjekte „Seite x – VRF-Schnittstelle und -Betrieb“

Parameter

Der „Seite x“ kann die Einzelfunktion „VRF-Schnittstelle und -Betrieb“ zugeordnet werden. Diese fungiert als Schnittstellen- und Bedieneinheit für das VRF-Klimagerät. (VRF bezieht sich auf HLK-Technik mit variablem Kältemittelfluss.) Um das VRF-Gerät zu steuern zu können, muss dieses mit einem Gateway verbunden sein.

Datentyp von

Betriebsart: 1 Bit

Datentyp von

Lüfterdrehzahl: 1 Bit

Name		Bezeichnung	Bereich
Beschreibung/Überschrift der Seite		Benennt „Funktionsseite x".Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)" festgelegt werden.Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion		Hiermit wird der Typ dieser Funktionsseite konfiguriert.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion(Beleuchtung/Jalousie/Szene/We r t senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb LüftungssystemAnzeige LuftqualitätAnzeige EnergiezählerRGB – DimmenHintergrundmusik
Temperaturwert von		Hiermit wird die verwendete Temperaturreferenz bestimmt.Bei Auswahl von „Interner Sensor“ wird die Temperatur gemäß den Parametereinstellungen für „Allgemeiner Sensor“ bestimmt.	Interner SensorExterner Sensor
	Die folgenden zwei Parameter sind sichtbar, wenn „Externer Sensor“ ausgewählt ist.
	Zykluszeit für Abfrage des externen Temperatursensors [0...255]	Dieser Parameter dient der Einstellung des Zeitraums für die Abfrage des externen Sensors.	0...255 min
	Externen Sensor nach Ablauf des Abfrageintervalls lesen	Legt fest, ob nach dem Zurücksetzen oder Programmieren eine Leseanforderung gesendet wird.	NeinJa
Automatische Regelungsart (wenn deaktiviert, wird „Betriebsart Auto“ vom System ignoriert) VRF-Schnittstelle und -Betrieb		Aktiviert oder deaktiviert die Betriebsart „Automatische Regelung“ für VRF.	DeaktivierenAktivieren (Standard)
VRF-Schnittstelle und -Betrieb		Keine Aktion erforderlich. Das VRF-Gerät fordert ein Gateway dazu auf, eine Verbindung zum KNX-System herzustellen.	über Gateway
Datentyp von Betriebsart		Definiert den Datentyp der Betriebsart.	1 Bit1 Byte (Standard)
1 Bit
	Betriebsart – HeizenBetriebsart – KühlenBetriebsart – TrocknenBetriebsart – LüftenBetriebsart – Auto	Die Betriebsart ist Heizen, Kühlen, Trocknen, Lüften oder Auto.	0/1
1 Byte
	Betriebsart – HeizenBetriebsart – KühlenBetriebsart – TrocknenBetriebsart – LüftenBetriebsart – Auto	Die Betriebsart ist Heizen, Kühlen, Trocknen, Lüften oder Auto.	0...255
	Status von Betriebsart	Dies ist eine Statusrückmeldung in Bezug auf die Betriebsart.	-
	Statuswert für Betriebsart – HeizenStatuswert für Betriebsart – Kühlen	Dies ist eine Statusrückmeldung in Bezug auf die Betriebsart. Heizen, Kühlen, Trocknen, Lüften oder Auto.	0...255
	Statuswert für Betriebsart – TrocknenStatuswert für Betriebsart – LüftenStatuswert für Betriebsart – Auto
Datentyp von Lüfterdrehzahl		Über diesen Parameter wird der Datentyp für die Lüfterdrehzahl eingestellt.	1 Bit1 Byte
1 Byte
	Lüfterdrehzahl – AutoLüfterdrehzahl – niedrigLüfterdrehzahl – mittelLüfterdrehzahl – hoch	Über diese Parameter werden verschiedene Lüfterstufen definiert.	0...255
	Status von Lüfterdrehzahl	Dies ist die Statusrückmeldung in Bezug auf die Lüfterstufen. Das Gerät aktualisiert das Symbol für den Status der Lüfterdrehzahl entsprechend dem Wert der empfangenen Rückmeldung.	-
	Statuswert für Lüfterdrehzahl – AutoStatuswert für Lüfterdrehzahl – niedrigStatuswert für Lüfterdrehzahl – mittelStatuswert für Lüfterdrehzahl – hoch	Dies ist die Statusrückmeldung in Bezug auf die Lüfterdrehzahl. Auto, Niedrig, Mittel oder Hoch.	0...255
1 Bit
	Einstellung der Lüfterrichtung	Über diesen Parameter wird die Funktion für die Einstellung der Lüfterrichtung aktiviert oder deaktiviert.	DeaktivierenAktivieren
	Aktiviert
	Objektwert für Lüfterrichtung	Definiert den Wert für die Lüfterrichtung.	Fix = 0/Drehend = 1
	Lüfterrichtung PositionPosition 1Position 2Position 3Position 4Position 5	Über diese Parameter wird der entsprechende Stellwert der Lüfterposition definiert.	0...255Vorgabe (Standard):• Position 1: 1• Position 2: 2• Position 3: 3• Position 4: 4• Position 5: 5
	Status von Position der LüfterrichtungStatuswert für Position 1Statuswert für Position 2Statuswert für Position 3Statuswert für Position 4Statuswert für Position 5	Über diese Parameter wird die Statusrückmeldung für jede Lüfterrichtung definiert. Das Gerät aktualisiert den Symbolstatus für die Lüfterrichtungsposition entsprechend dem Wert der empfangenen Rückmeldung.	0...255Vorgabe (Standard):• Statuswert für Position 1: 1• Statuswert für Position 2: 2• Statuswert für Position 3: 3• Statuswert für Position 4: 4• Statuswert für Position 5: 5
Objekt-Datentyp von Sollwert		Mit diesem Parameter wird der Datentyp des Sollwerts festgelegt.	Wert in °C (DPT_5.010)Fließkommawert in °C (DPT_9.001)
Minimal möglicher Sollwert [16...32]*		Dieser Parameter wird zum Konfigurieren des zulässigen Minimalbereichs für den Temperatur-Sollwert verwendet.	16...32 °C (Standard: 16 °C)
Maximal möglicher Sollwert [16...32]*		Dieser Parameter wird zum Konfigurieren des zulässigen Maximalbereichs für den Temperatur-Sollwert verwendet.	16...32 °C (Standard: 32 °C)

* Minimaler und maximaler Sollwert:

Der minimale Sollwert sollte nicht größer als der maximale Sollwert sein. Wenn der Temperatur-Sollwert den zulässigen Bereich über-/unterschreitet, wird der obere/untere Grenzwert ausgegeben.

Datentyp von

Betriebsart: 1 Byte

Datentyp von

Lüfterdrehzahl: 1 Byte

Kommunikationsobjekte
Gateway_1byte

Hinweis
X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x – VRF	VRF: Externe Temperatur (Empfang)	2 Byte	KSÜA	9.001 Temperatur (°C)
Dieses Kommunikationsobjekt wird verwendet, um den vom externen Temperatursensor gesendeten Temperaturmesswert am Bus zu empfangen und die Temperatur am Bildschirm anzuzeigen.
162	Seite x – VRF	Ein-/Ausschalten (Senden)	1 Bit	KÜ	1.001 Schalten
Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ sichtbar und wird zum Senden von Schalttegrammen für die Klimatisierung verwendet.
163	Seite x – VRF	Status Ein-/Ausschalten (Empfang)	1 Bit	KSÜA	1.001 Schalten
Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ sichtbar und wird zum Empfangen von Rückmeldungen zum Schaltstatus für die Klimatisierung verwendet.
164	Seite x – VRF	Betriebsart (Senden)Heizbetrieb (Empfang/Senden)	1 Byte1 Bit	KÜKSÜA	5.010Zählerimpulse(0...255)1.003 Freigeben
Betriebsart (Senden): Dieses Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Byte ist, und wird zum Senden des Steuertelegramms für jede Betriebsart der Klimatisierung verwendet.Heizbetrieb (Empfang/Senden) Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm für die Klima-Betriebsart „Heizen“ zu senden, und kann auch Statusrückmeldungen empfangen.
165	Seite x – VRF	Status für Betriebsart (Empfang)Kühlbetrieb (Empfang/Senden)	1 Byte1 Bit	KSÜA	5.010Zählerimpulse(0...255)1.003 Freigeben
Status für Betriebsart (Empfang): Dieses Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Byte ist, und wird zum Empfangen des Telegramms für die Statusrückmeldung für jede Betriebsart der Klimatisierung verwendet.Kühlbetrieb (Empfang/Senden) Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es kann verwendet werden, um das Steuertelegramm für die Klima-Betriebsart „Kühlen“ zu senden, und kann auch Statusrückmeldungen empfangen.
166	Seite x – VRF	Trockenbetrieb (Empfang/Senden)	1 Bit	KSÜA	1.003 Freigeben
Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm für die Klima-Betriebsart „Trocknen“ zu senden und Statusrückmeldungen zu empfangen.
167	Seite x – VRF	Lüfterbetrieb (Empfang/Senden)	1 Bit	KSÜA	1.003 Freigeben
Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm für die Klima-Betriebsart „Lüften“ zu senden und Statusrückmeldungen zu empfangen.
168	Seite x – VRF	Automatikbetrieb (Empfang/Senden)	1 Bit	KSÜA	1.003 Freigeben
Dieses Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm für die Klima-Betriebsart „Auto“ zu senden und Statusrückmeldungen zu empfangen.
169	Seite x – VRF	Lüfterdrehzahl (Senden)Lüfterdrehzahl niedrig (Empfang/Senden)	1 Byte1 Bit	KÜKSÜA	5.001 Prozentwert(0...100 %)1.001 Schalten
Lüfterdrehzahl (Senden): Dieses Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Byte ist, und wird zum Senden des Steuertelegramms für jede Lüfterdrehzahl verwendet.Lüfterdrehzahl niedrig (Empfang/Senden): Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm für „Lüfterdrehzahl niedrig“ zu senden und Statusrückmeldungen zu empfangen.
170	Seite x – VRF	StatusLüfterdrehzahl (Empfang)Lüfterdrehzahl mittel (Empfang/Senden)	1 Byte1 Bit	KSÜA	5.001 Prozentwert(0...100 %)1.001 Schalten
Status Lüfterdrehzahl (Empfang): Dieses Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Byte ist, und wird zum Empfangen des Telegramms für die Statusrückmeldung für jede Windgeschwindigkeit verwendet.Lüfterdrehzahl mittel (Empfang/Senden): Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm „Lüfterdrehzahl mittel“ zu senden, und kann auch Statusrückmeldungen empfangen.
171	Seite x – VRF	Lüfterdrehzahl hoch (Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das Steuertelegramm „Lüfterdrehzahl hoch“ zu senden, und kann auch Statusrückmeldungen empfangen.
172	Seite x – VRF	Lüfterdrehzahl Auto (Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt ist sichtbar, wenn „Datentyp von Betriebsart“ 1 Bit ist. Es wird verwendet, um das
Steuertelegramm „Lüfterdrehzahl Auto“ zu senden, und kann auch Statusrückmeldungen empfangen.
173	Seite x – VRF	Lüfterrichtung fixiert/schwenkbar (Empfang/Senden)	1 Bit	KSÜA	1.017 Auslöser
Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ und bei aktivierter Einstellung der Lüfterrichtung sichtbar und wird zum Senden des Schalttelegramms für die Lüfterrichtung verwendet. Telegrammwert: 0: Lüfterrichtung fix1: Lüfterrichtung drehend
174	Seite x – VRF	Lüfterrichtung Position (Senden)	1 Byte	KÜ	5.010 Zählerimpulse (0...255)
Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ und bei aktivierter Einstellung der Lüfterrichtung sichtbar und wird zum Senden des Schalttelegramms für „Lüfterrichtung fix“ (Position 1...5) verwendet.
175	Seite x – VRF	Status Lüfterrichtung Position (Empfang)	1 Byte	KSÜA	5.010 Zählerimpulse (0...255)
Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ und bei aktivierter Einstellung der Lüfterrichtung sichtbar und wird zum Empfangen des Telegramms für die Statusrückmeldung für „Lüfterrichtung fix“ (Position 1...5) verwendet.
176	Seite x – VRF	VRF: Temperatursollwert (Empfang/Senden)	2 Byte	KSÜA	5.010 Zählerimpulse (0...255)
Dieses Kommunikationsobjekt ist bei der Betriebsart „Gateway-Integration“ sichtbar und wird zum Senden und Empfangen der Solltemperatur des Klimageräts verwendet.Hinweis: Der Objekttyp wird über Parameter festgelegt: 2 Byte ist für KNX-Standard geeignet, 1 Byte ist Nicht-KNX-Standard und in der Regel für einige benutzerdefinierte Steuerungsklassen geeignet. Der Telegrammwert entspricht dem Temperatur-Istwert, d. h. bei 17 °C lautet der Meldungswert 17 (Dezimalzahl).

3.3.7 Parameter und Kommunikationsobjekte „Seite x – Lüftungssystem“

Parameter

„Seite x“ kann der Einzelfunktion „Lüftungssystem“ zugeordnet werden.

Name		Bezeichnung	Bereich
Beschreibung/Überschrift der Seite		Benennt „Funktionsseite x“. Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion		Hiermit wird der Typ dieser Funktionsseite konfiguriert.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion (Beleuchtung/Jalousie/Szene/We r t senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb LüftungssystemAnzeige LuftqualitätAnzeige EnergiezählerRGB – DimmenHintergrundmusik
Verhalten Lüftung nach Download		Legt fest, ob das Lüftungssystem nach dem Download der Anwendung ein-/ausgeschaltet wird.	AUSEIN
Verhalten Lüftung nach Busspannungswiederkehr		Legt fest, ob das Lüftungssystem nach Busspannungswiederkehr ein-/ausgeschaltet wird.	AUSEINWie vor Spannungsausfall
Voreingegestellte Lüfterdrehzahl nach Einschalten		Legt die Lüfterdrehzahl nach dem Einschalten fest.	Niedrig (Standard)MittelHoch
Datentyp von Lüfterdrehzahl		Legt den Datentyp für die Lüfterdrehzahl fest.	1 Bit1 Byte
	1 Bit
	Objektwert: Lüfterdrehzahl – aus	Definiert den Wert, der beim Schalten auf die einzelnen Lüfterdrehzahlen gesendet wird und der von drei 1-Bit- Objekten gleichzeitig gesendet wird. Wird nur angezeigt, wenn „1 Bit“ für „Datentyp von Lüfterdrehzahl“ ausgewählt wird.	No 1 = 0, No 2 = 0, No 3 = 0No 1 = 1, No 2 = 0, No 3 = 0No 1 = 0, No 2 = 1, No 3 = 0No 1 = 1, No 2 = 1, No 3 = 0No 1 = 0, No 2 = 0, No 3 = 1No 1 = 1, No 2 = 0, No 3 = 1No 1 = 0, No 2 = 1, No 3 = 1No 1 = 1, No 2 = 1, No 3 = 1
	Objektwert: Lüfterdrehzahl – niedrig
	Objektwert: Lüfterdrehzahl – mittel
	Objektwert: Lüfterdrehzahl – hoch
	1 Byte
	Lüfterdrehzahl – aus	Definiert den Wert, der gesendet werden soll, wenn die Lüfterdrehzahl auf AUS/niedrig/mittel/hoch umgeschaltet wird.	0...255 (Standard: 0)
	Lüfterdrehzahl – niedrig		0...255 (Standard: 1)
	Lüfterdrehzahl – mittel		0...255 (Standard: 2)
	Lüfterdrehzahl – hoch		0...255 (Standard: 3)
	Status von Lüfterdrehzahl	Überschrift für die Statusrückmeldung für jede Lüfterdrehzahl.	0...255
	Statuswert für Lüfterdrehzahl – AUS	Statusrückmeldung für jede Lüfterdrehzahl. Das Gerät aktualisiert den Symbolstatus für die Lüfterdrehzahl entsprechend dem Wert der empfangenen Rückmeldung.	0...255 (Standard: 0)
	Statuswert für Lüfterdrehzahl – niedrig		0...255 (Standard: 1)
	Statuswert für Lüfterdrehzahl – mittel		0...255 (Standard: 2)
	Statuswert für Lüfterdrehzahl – hoch		0...255 (Standard: 3)
Zeitverzögerung zwischen Lüfterdrehzahl-Umschaltung [0...100]		Bestimmt die Zeitverzögerung für den Schaltvorgang in Millisekunden. Diese Zeiteinstellung sollte die technische Spezifikation des Lüfters berücksichtigen.Wird ein Wert von 0...100 ausgewählt, ist beim Umschalten der Lüfterdrehzahl von A auf B wie folgt vorzugehen:1. Lüfter ausschalten.2. Anhalten (Zeitverzögerung definiert).3. Auf neue Drehzahl umschalten.4. Telegramm an Bus senden.Wenn die Verzögerungszeit auf „0“ eingestellt ist, wird die Lüfterdrehzahl direkt von A auf B umgeschaltet.	[0...100] * 50 ms
Funktion Wärmerückgewinnung		Legt fest, ob die Funktion für die Wärmerückgewinnung aktiviert wird.Wenn deaktivieren = 0/aktivieren = 1 oder deaktivieren = 1/aktivieren = 0 ausgewählt ist, wird die Funktion für die Wärmerückgewinnung standardmäßig aktiviert. Dies bedeutet, dass diese Funktion aktiviert ist, wenn das Gerät eingeschaltet wird.IstDeaktiviertausgewählt, ist die Funktion für die Wärmerückgewinnung deaktiviert und die Wärmerückgewinnung nicht steuerbar.	Deaktivierendeaktivieren = 0/aktivieren = 1deaktivieren = 1/aktivieren = 0
Zählung Filterstandzeit (Filterlaufzeit)		Legt fest, ob die Zeitschalterfunktion für den Filter aktiviert wird.	AktivierenDeaktivieren
	Filterstandzeit (Filterlaufzeit)[100...10000]	Wird nur angezeigt, wennAktivierenfür Zählung Filterstandzeit (Filterlaufzeit) ausgewählt ist.Legt die Lebensdauer des Filters fest. Wurde die Laufzeit auf 0 heruntergezählt, wird ein Alarm ausgelöst. Dieser Alarm informiert den Benutzer darüber, dass der Austausch oder die Reinigung des Filters erforderlich ist. Dieser Wert wird durch das Objekt „Zähler Filter-Zeitschalter, Ein/Aus“ gezählt. Er kann über den Bus geändert werden. Während des Betriebs werden die Änderungen des Wertes an den Bus gesendet.Die Optionen von 100...10000 können über den Bus mit dem Objekt „Zähler Filter-Zeitschalter, Ein“ oder über einen Bildschirmvorgang zurückgesetzt werden.	100...10000
Automatikbetrieb (bedarfsgerechte Lüftung)		Legt fest, ob die Funktion „Bedarfsgerechte Lüftung“ aktiviert ist. Wenn diese Option aktiviert ist, wird die Lüftung auf der Grundlage des Luftqualitätsstatus und des definierten Sollwerts betrieben.	AktivierenDeaktivieren
Szenenfunktion		Legt fest, ob die Szenenfunktion für den Filter aktiviert wird.Wenn diese Option aktiviert ist, können fünf Szenen eingestellt werden.	AktivierenDeaktivieren
Die folgenden Parameter sind sichtbar, wenn „Aktivieren“ ausgewählt ist.
	x: Szenen-Nr. [0...64, 0 = inaktiv] zuordnen	Legt die Szenennummer fest. x = 1...5	0...64, 0 = inaktiv
	Lüfterdrehzahl für Szene	Lüfterdrehzahlstatus einer spezifischen Szene	AUSNiedrigMittelHoch
	Wärmerückgewinnung	Status der Wärmerückgewinnung einer spezifischen Szene	EINAUS

Kommunikationsobjekte

Hinweis
X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
162	Seite x – Lüftung	Ein-/Ausschalten (Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt wird verwendet, um ein Schalttelegramm für die Steuerung des Lüftungssystems zu senden, und kann auch die Rückmeldung in Bezug auf den Status des Lüftungssystems empfangen. Telegrammwert: 0: Die Steuerschnittstelle des Lüftungssystems ist deaktiviert, und die Schnittstelle ist nicht betriebsbereit. 1: Die Steuerschnittstelle des Lüftungssystems ist aktiviert, und die Schnittstelle ist betriebsbereit.
163	Seite x – Lüftung	Wärmerückgewinnung aktivieren/deaktivieren (Empfang)	1 Bit	KS	1.003 Freigeben
Das Kommunikationsobjekt wird zum Deaktivieren/Aktivieren der Wärmerückgewinnungsfunktion des Lüftungssystems verwendet. Der Telegrammwert für „Aktivieren/Deaktivieren“ wird spezifisch durch diesen Parameter definiert. Wenn er deaktiviert wird, wird die Wärmerückgewinnung ausgeschaltet und kann nicht geregelt werden.
164	Seite x – Lüftung	Wärmerückgewinnung (Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt wird zum Senden des Steuerbefehls für die Aktivierung/Deaktivierung (EIN/AUS) der Wärmerückgewinnung für das Lüftungssystem verwendet, und darüber hinaus kann der Statusrückmeldungswert empfangen werden. Telegrammwert: 0: AUS 1: EIN
165	Seite x – Lüftung	Filter-Zeitschalter zurücksetzen (Empfang)	1 Bit	KS	1.015 Zurücksetzen
Das Kommunikationsobjekt wird zum Zurücksetzen der Filterzeit verwendet. Nach dem Zurücksetzen des Filters wird die Filterzeit verwendet, um die Zählung erneut zu starten. Telegrammwert: 1: Zurücksetzen
166	Seite x – Lüftung	Zähler Filter-Zeitschalter (Empfang/Senden)	2 Byte	KSÜA	7.001 Impulse
Das Kommunikationsobjekt wird zum Zählen der Laufzeit des Filters verwendet. Wenn sich der Zählwert ändert, kann er an den Bus gesendet werden. Darüber hinaus kann die Zeit über den Bus geändert werden. Die Einheit für den Filterzeit-Zähler lautet Stunden.
167	Seite x – Lüftung	Filteralarm (Senden)	1 Bit	KÜ	1.005 Alarm
Wenn der Filter über einen Zeitraum verwendet wird, der über den eingestellten Wert hinausgeht, gibt das Kommunikationsobjekt einen Alarm aus, um den Benutzer daran zu erinnern, den Filter auszutauschen. Telegrammwert: 1: Alarm
168	Seite x – Lüftung	Lüfterdrehzahl No 1 (Empfang/Senden) Lüfterdrehzahl (Senden)	1 Bit 1 Byte	KSÜA KÜ	5.010 Prozentwert (0...100 %) 1.001 Schalten
Lüfterdrehzahl (Senden): Das Kommunikationsobjekt ist sichtbar, wenn der Lüfterdrehzahl-Typ „1 Byte" lautet, und wird zum Senden eines Telegramms an den Bus verwendet, um die Lüfterdrehzahl zu steuern. Der spezifische Telegrammwert für die entsprechende Lüfterdrehzahl wird durch die Parameter definiert.Lüfterdrehzahl No 1 (Empfang/Senden): Das Kommunikationsobjekt ist sichtbar, wenn der Lüfterdrehzahl-Typ „1 Bit" lautet, die Lüfterdrehzahl durch drei Objekte gleichzeitig gesteuert wird und der spezifische Telegrammwert für die entsprechende Lüfterdrehzahl durch die Parameter definiert ist. Die Statusrückmeldung kann empfangen werden. Allerdings muss der Rückmeldungswert auch dem definierten Parameterwert entsprechen, um die Anzeige auf dem Bildschirm zu aktualisieren.
169	Seite x – Lüftung	LüfterdrehzahlNo 2(Empfang/Senden)StatusLüfterdrehzahl(Empfang)	1 Bit1 Byte	KSÜA	5.010 Prozentwert(0...100 %)1.001 Schalten
Status Lüfterdrehzahl (Empfang): Das Kommunikationsobjekt ist sichtbar, wenn der Lüfterdrehzahl-Typ „1 Byte" lautet, und wird zum Empfangen der Statusrückmeldung zur Lüfterdrehzahl verwendet. Der spezifische Telegrammwert für die entsprechende Lüfterdrehzahl wird durch den Parameter definiert.Lüfterdrehzahl No 2 (Empfang/Senden): Das Kommunikationsobjekt ist sichtbar, wenn der Lüfterdrehzahl-Typ „1 Bit" lautet, die Lüfterdrehzahl durch drei Objekte gleichzeitig gesteuert wird und der spezifische Telegrammwert für die entsprechende Lüfterdrehzahl durch die Parameter definiert ist. Die Statusrückmeldung kann empfangen werden. Allerdings muss der Rückmeldungswert auch dem definierten Parameterwert entsprechen, um die Anzeige auf dem Bildschirm zu aktualisieren.
170	Seite x – Lüftung	LüfterdrehzahlNo 3(Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt ist sichtbar, wenn der Lüfterdrehzahl-Typ „1 Bit" lautet, die Lüfterdrehzahl durch drei Objekte gleichzeitig gesteuert wird und der spezifische Telegrammwert für die entsprechende Lüfterdrehzahl durch die Parameter definiert ist. Die Statusrückmeldung kann empfangen werden. Allerdings muss der Rückmeldungswert auch dem definierten Parameterwert entsprechen,, um die Anzeige auf dem Bildschirm zu aktualisieren.
171	Seite x – Lüftung	Automatische Funktion(Empfang/Senden)	1 Bit	KSÜA	1.003 Freigeben
Das Kommunikationsobjekt wird zum Aktivieren des Automatikbetriebs des Lüftungssystems verwendet. Nach Busspannungswiederkehr oder Programmierung des Bus erfolgt keine standardmäßige Aktivierung des Automatikbetriebs. Das Lüftungssystem muss ausgeschaltet und die Lüfterdrehzahl manuell eingestellt werden. Über Szenensteuerung kann der Automatikbetrieb verlassen werden.
172	Seite x – Lüftung	CO2 (Empfang)	2 Byte	KSÜA	9.008 Teile/Million(ppm)7.001 Impulse
Das Kommunikationsobjekt wird zum Empfangen des CO2-Werts und zum Abrufen des entsprechenden Werts vom Bus verwendet, um die Anzeige am Display in ppm zu aktualisieren. Bereich: 0...4000 ppm. Wenn der Stellwert des Automatikbetriebs CO2 ist, kann das Lüftungssystem dahingehend eingestellt werden, dass die Lüfterdrehzahl entsprechend der CO2-Konzentration automatisch eingestellt wird. Der Datentyp des Objekts wird vom Parameter festgelegt.
173	Seite x – Lüftung	PM2.5 (Empfang)	2 Byte	KSÜA	9.008 Teile/Million(ppm)7.001 Impulse
Das Kommunikationsobjekt wird zum Empfangen des PM2.5-Werts und zum Abrufen des entsprechenden Werts vom Bus verwendet, um die Anzeige am Display in μg/m3zu aktualisieren. Bereich: 0...999 μg/m3. Wenn der Stellwert des Automatikbetriebs PM2.5 ist, kann das Lüftungssystem dahingehend eingestellt werden, dass die Lüfterdrehzahl entsprechend der PM2.5-Konzentration automatisch angepasst wird. Der Datentyp des Objekts wird vom Parameter festgelegt.
174	Seite x – Lüftung	Szene (Empfang)	1 Byte	KS	18.001Szenensteuerung
Das Kommunikationsobjekt wird zum Abrufen der Szenensteuerung des Lüftungssystems verwendet. Der Parameter ist auf 1...64 eingestellt, und der entsprechende Telegrammwert lautet 0...63.

3.3.7.1 „Automatikbetrieb“-Parameter

CO2

Die folgenden Parameter sind sichtbar, wenn „Automatikbetrieb (bedarfsgerechte Lüftung)“ aktiviert ist.

Name		Bezeichnung	Bereich
Objektwert – Automatikbetrieb aktivieren/beenden		Setzt den Telegrammwert, um den Automatikbetrieb zu aktivieren.	0 = aktivieren/1 = beenden1 = aktivieren/0 = beenden
Regelung über		Diese Stellgröße wird zum Einstellen des Automatikbetriebs verwendet.	PM2.5 CO_2
Zykluszeit für Abfrage des externen Werts [0...255]		Wird verwendet, um das Intervall zum Senden der Leseanforderung an den externen Sensor zu bestimmen.	0...255 min
Voreingestellte Drehzahl bei Fernbedienungssensor-Fehler (Fehler des externen Sensors)		Hiermit wird die Standard-Lüfterdrehzahl für den Fall eingestellt, dass das Auslesen des externen Sensorwerts fehlschlägt.Hinweis: Eine fehlende Reaktion beim Lesen des externen Sensorwerts gilt als Ausfall des externen Sensors.	AUSNiedrig (Standard)MittelHoch
	CO_2
	Objekt-Datentyp von CO_2	Hiermit werden die Datentypen von CO_2 bestimmt. Die Auswahl muss mit dem Datentyp des angeschlossenen CO_2 -Sensors übereinstimmen.	Wert in ppm (DPT_7.001)Fließkommawert in ppm (DPT_9.008)
	Schwellwert für Lüfterdrehzahl: von aus zu niedrig	Definiert die Schwellwerte für „Lüfter AUS“ und niedrige Lüfterdrehzahlen.Wenn der Stellwert größer ist als der durch diesen Parameter eingestellte Schwellwert oder diesem entspricht, wird die Lüfterdrehzahl „niedrig“ aktiviert. Liegt der externe Sensorwert unterhalb des Schwellwerts, wird der Lüfter ausgeschaltet.	1...4000 ppm (Standard: 800 ppm)
	Schwellwert für Lüfterdrehzahl: von niedrig zu mittel	Definiert den Schwellwert zum Umschalten der Lüfterdrehzahl auf die mittlere Lüfterdrehzahl. Wenn der Stellwert größer als der von diesem Parameter eingestellte Schwellwert ist oder diesem entspricht, kommt die mittlere Lüfterdrehzahl zur Anwendung.	1...4000 ppm (Standard: 1500 ppm)
	Schwellwert für Lüfterdrehzahl: von mittel zu hoch	Definiert den Schwellwert zum Umschalten der Lüfterdrehzahl auf „Lüfterdrehzahl hoch“. Wenn der Stellwert größer als der von diesem Parameter eingestellte Schwellwert ist oder diesem entspricht, kommt die hohe Lüfterdrehzahl zur Anwendung.Der Regler wertet die Schwellwerte in aufsteigender Reihenfolge aus. Erste Prüfung → AUS <-> Schwellwert für Lüfterdrehzahl niedrig → Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel → Lüfterdrehzahl mittel <-> Lüfterdrehzahl hoch.Die korrekte Ausführung der Funktion wird nur in diesem Fall gewährleistet: Der Schwellwert von AUS <-> Lüfterdrehzahl niedrig liegt unterhalb des Schwellwerts für Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel, und der Schwellwert für Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel liegt unterhalb des Schwellwerts für Lüfterdrehzahl mittel <-> Lüfterdrehzahl hoch.	1...4000 ppm (Standard: 2000 ppm)
	Hysterese für Schwellwert in +/- [100...400]	Setzt den Hysteresewert (Totzone) des Schwellwerts und kann unnötige Aktionen des Lüfters vermeiden, wenn der Stellwert nahe dem Schwellwert schwankt.*	100...400 ppm
	PM2.5
	Objekt-Datentyp von PM2.5	Hiermit werden die Datentypen von PM2.5 bestimmt. Die Auswahl muss mit dem Datentyp des angeschlossenen PM2.5-Sensors übereinstimmen.	Wert in g/m^3 (DPT_7.001)Fließkommawert in g/m^3 (DPT_9.030)
	Schwellwert für Lüfterdrehzahl: von niedrig zu mittel	Definiert die Schwellwerte für „Lüfter AUS“ und niedrige Lüfterdrehzahlen.Wenn der Stellwert größer ist als der durch diesen Parameter eingestellte Schwellwert oder diesem entspricht, wird die Lüfterdrehzahl „niedrig“ aktiviert. Liegt der externe Sensorwert unterhalb des Schwellwerts, wird der Lüfter ausgeschaltet.	1...999 g/m^3
	Schwellwert für Lüfterdrehzahl: von niedrig zu mittel	Definiert den Schwellwert zum Umschalten der Lüfterdrehzahl auf „Lüfterdrehzahl mittel“. Wenn der Stellwert größer als der von diesem Parameter eingestellte Schwellwert ist oder diesem entspricht, kommt die mittlere Lüfterdrehzahl zur Anwendung.	1...999 g/m^3
	Schwellwert für Lüfterdrehzahl: von mittel zu hoch	Definiert den Schwellwert zum Umschalten der Lüfterdrehzahl auf „Lüfterdrehzahl hoch“. Wenn der Stellwert größer als der von diesem Parameter eingestellte Schwellwert ist oder diesem entspricht, kommt die hohe Lüfterdrehzahl zur Anwendung.Der Regler wertet die Schwellwere in aufsteigender Reihenfolge aus. Erste Prüfung → AUS <-> Schwellwert für Lüfterdrehzahl niedrig → Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel → Lüfterdrehzahl mittel <-> Lüfterdrehzahl hoch.Die korrekte Ausführung der Funktion wird nur in diesem Fall gewährleistet: Der Schwellwert von AUS <-> Lüfter drehzahl niedrig liegt unterhalb des Schwellwerts für Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel, und der Schwellwert für Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel liegt unterhalb des Schwellwerts für Lüfterdrehzahl mittel <-> Lüfterdrehzahl hoch.	1...999 g/m^3
	Hysterese von Schwellwert in +/- [10...30]	Setzt den Hysteresewert (Totzone) des Schwellwerts und kann unnötige Aktionen des Lüfters vermeiden, wenn der Stellwert nahe dem Schwellwert schwankt.	10...30 g/m^3
Min. Laufzeit vor Umschaltung der Lüfterdrehzahl [s] (Lüfterstufe)	Definiert die Verweilzeit des Lüfters zwischen der aktuellen Lüfterstufe und einer höheren Lüfterstufe oder einer niedrigeren Lüfterstufe, d. h. den Mindestzeitraum, bevor auf eine andere Lüfterstufe umgeschaltet werden kann.Wenn der Benutzer auf eine andere Lüfterstufe umschalten möchte, muss er vor dem Umschalten diesen Zeitraum abwarten. Wenn die aktuelle Lüfterstufe über einen ausreichend langen Zeitraum angewendet wurde, kann die Lüfterstufe schnell geändert werden.	0...65535 s

* Im Beispiel wird der Lüfter über PM2.5 gesteuert. Die Hysterese ist 10, und der Schwellwert ist 35. In diesem Fall lautet der obere Schwellwert 45 (Schwellwert + Hysteresewert) und der untere Schwellwert 25 (Schwellwert - Hysteresewert). Wenn der Stellwert 25...45 beträgt, wird keine Änderung angestoßen, sondern der aktuelle Zustand beibehalten. Nur Werte, die kleiner sind als 25 oder größer als bzw. gleich 45 sind, ändern den Betriebszustand des Lüfters. Siehe folgende Abbildung:

Hinweis: Wenn die Hysterese aktiviert wird, wenn eine Überlappung der Schwellwerte auftritt, wird die Aktion des Lüfters wie folgt festgelegt:

1) Die Hysterese bestimmt den Steuerpunkt, an dem die Umrechnung der Lüfterdrehzahl erfolgt.
2) Bei der Umrechnung der Lüfterdrehzahl wird die neue Lüfterdrehzahl unabhängig von der Hysterese durch den Stellwert und den Schwellwert bestimmt.

Beispiel 1

PM2.5 als Beispiel:

• Der Schwellwert für AUS <-> Lüfterdrehzahl niedrig ist 35.
• Der Schwellwert für Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel ist 55.
• Der Schwellwert für Lüfterdrehzahl mittel <-> Lüfterdrehzahl hoch ist 75.
  • Der Hysteresewert lautet 25.

Die Lüfterdrehzahl der Lüfterturbine steigt ab AUS: Der Lüfterzustand AUS ändert sich bei einem Stellwert von 60 ( ≥ 25 + 35), und die neue Lüfterdrehzahl entspricht der mittleren Lüfterdrehzahl (da 60 zwischen 55 und 75 liegt, unabhängig von der Hysterese zum jeweiligen Zeitpunkt). Daher wird die Lüfterdrehzahl niedrig ignoriert.

Verhalten der Lüfterdrehzahl beim Verringern ab einer hohen Lüfterdrehzahl: Die hohe Lüfterdrehzahl des Lüfters ändert sich bei einem Stellwert von 50 (≥ 75 - 25), und die neue Lüfterdrehzahl entspricht der niedrigen Lüfterdrehzahl (da 50 zwischen 35 und 55 liegt, unabhängig von der Hysterese). Daher wird die Lüfterdrehzahl mittel ignoriert.

Beispiel 2

PM2.5 als Beispiel:

• Der Schwellwert für AUS <-> Lüfterdrehzahl niedrig ist 20.
• Der Schwellwert für Lüfterdrehzahl niedrig <-> Lüfterdrehzahl mittel ist 40.
• Der Schwellwert für Lüfterdrehzahl mittel <-> Lüfterdrehzahl hoch ist 70.
  • Der Hysteresewert lautet 10.

Wenn die Lüfterdrehzahl ab AUS erhöht wird: Der Zustand niedrig wird aktiviert, wenn der Stellwert 30 ( ≥ 20 + 10 ) ist. Wenn der Stellwert 41 empfangen wird, ist die neue Drehzahl mittel (da die Hysterese ignoriert wird, weil der Wert 41 zwischen 40 und 70 liegt). Daher wird die niedrige Drehzahl ignoriert. Wenn der Stellwert 39 empfangen wird, ist die neue Drehzahl niedrig (da die Hysterese ignoriert wird, weil der Wert 39 zwischen 20 und 40 liegt)

Wenn die Lüfterdrehzahl ab hoch verringert wird: Die hohe Drehzahl wird aktiviert, wenn der Stellwert 60 (< 70 - 10) lautet. Wenn der Stellwert 39 empfangen wird, ist die neue Drehzahl niedrig (da die Hysterese ignoriert wird, weil der Wert 39 zwischen 20 und 40 liegt). Daher wird die mittlere Drehzahl ignoriert.

3) Wenn der Stellwert 0 lautet, wird der Lüfter unter jeglichen Umständen ausgeschaltet.

3.3.8 Parameter und Kommunikationsobjekte „Seite x-Anzeige Luftqualität“

Parameter

Seite „Seite x“ als Einzelfunktion zuordnen – Seite „Anzeige Luftqualität“.

Name	Bezeichnung	Bereich
Beschreibung/Überschrift der Seite	Benennt „Funktionsseite x“.Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion	Hiermit wird der Typ dieser Funktionsseite konfiguriert.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb Lüftungssystem Anzeige Luftqualität Anzeige Energiezähler RGB – Dimmen Hintergrundmusik
Anzeigeelement 1...Anzeigeel ement 4	Wählt bis zu 4 Elemente aus der Liste aus, die angezeigt werden sollen. Alle Werte werden über den KNX-Bus empfangen.	DeaktivierenTemperaturFeuchtePM2.5PM10CO2VOCAQIHelligkeitWindgeschwindigkeit
Zykluszeit für Abfrage des externen Werts [5...255]	Bestimmt das Zeitintervall in Minuten, um den Wert über Bus regelmäßig abzufragen.	5...255
Objekt-Datentyp von VOC	Legt den Datentyp für VOC fest.	Wert in g/m^3 (DPT_7.001)Fließkommawert in g/m^3 (DPT_9.030)Fließkommawert in ppm (DPT_9.008)
Objekt-Datentyp von PM2.5	Legt den Datentyp für PM2.5 fest.	Wert in g/m^3 (DPT_7.001)Fließkommawert in g/m^3 (DPT_9.030)
Objekt-Datentyp von PM10	Legt den Datentyp für PM10 fest.	Wert in g/m^3 (DPT_7.001)Fließkommawert in g/m^3 (DPT_9.030)
Objekt-Datentyp von Helligkeit	Legt den Datentyp für Helligkeit fest.	Wert in Lux (DPT_7.013)Fließkommawert in Lux (DPT_9.004)

Kommunikationsobjekte

Hinweis
X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x – Luftqualität (Empfang)	AQI (Empfang)	2 Byte	KSÜA	7.001 Impulse
Das Kommunikationsobjekt wird zum Empfangen des AQI-Werts und zum Abrufen des entsprechenden Werts über Bus verwendet. Bereich: 0...500
162	Seite x – Luftqualität (Empfang)	PM2.5 (Empfang)	2 Byte	KSÜA	7.001 Impulse9.008 Teile/Million (ppm)
Das Kommunikationsobjekt wird zum Empfangen des PM2.5-Werts und zum Abrufen des entsprechenden Werts über Bus verwendet. Der Wert wird dahingehend aktualisiert, dass er in g/m^3 angezeigt wird. Bereich: 0...999 g/m^3 ; der Datentyp des Objekts wird vom Parameter festgelegt.
163	Seite x – Luftqualität (Empfang)	PM10 (Empfang)	2 Byte	KSÜA	7.001 Impulse9.008 Teile/Million (ppm)
Das Kommunikationsobjekt wird zum Empfangen des PM10-Werts und zum Abrufen des entsprechenden Werts über Bus verwendet. Die Einheit g/m^3 kommt zur Anwendung. Bereich: 0...999 g/m^3 ; der Datentyp des Objekts wird vom Parameter festgelegt.
164	Seite x – Luftqualität (Empfang)	Temperatur (Empfang)	2 Byte	KSÜA	9.001 Temperatur (°C)
Das Kommunikationsobjekt wird verwendet, um Werte eines externen Temperatursensors über Bus zu empfangen. Bereich: -40...40 °C
165	Seite x – Luftqualität (Empfang)	Feuchte (Empfang)	2 Byte	KSÜA	9.007 Feuchte (%)
Das Kommunikationsobjekt wird verwendet, um Werte eines externen Feuchtesensors über Bus zu empfangen. Bereich: 0...100 %
166	Seite x – Luftqualität (Empfang)	VOC (Empfang)	2 Byte	KSÜA	7.001 Impulse9.008 Teile/Million (ppm)9.030 Konzentration ( g/m^3 )
Das Kommunikationsobjekt wird zum Empfangen des VOC-Werts und zum Abrufen des entsprechenden Werts über Bus verwendet. Dieser Wert wird dahingehend aktualisiert, dass er in mg/m^3 angezeigt wird. Bereich: 0...9,99 mg/m^3 ; der Datentyp des Objekts wird vom Parameter festgelegt. Wenn der Objektdatentyp für 7.001 Impulse ausgewählt wird, wird das Perzentilverhältnis auf der Grundlage von DPT 7.001 Impulse verringert; z. B. ist der Empfangswert 5000 g/m^3 und der angezeigte Istwert 5,00 mg/m^3 .
167	Seite x – Luftqualität (Empfang)	CO2 (Empfang)	2 Byte	KSÜA	9.008 Teile/Million (ppm)
Das Kommunikationsobjekt wird zum Empfangen des CO 2-Werts und zum Abrufen des entsprechenden Werts vom Bus verwendet, um die Anzeige am Display in ppm zu aktualisieren. Bereich: 0...4000 ppm
168	Seite x – Luftqualität (Empfang)	Helligkeit (Empfang)	2 Byte	KSÜA	7.013 Helligkeit (Lux)9.004 Lux (Lux)
Das Kommunikationsobjekt wird zum Empfangen des Helligkeitswerts und zum Abrufen des entsprechenden Werts über Bus verwendet. Der Wert wird in Lux angezeigt. Bereich: 0...5000 Lux. Der Datentyp des Objekts wird vom Parameter festgelegt.
169	Seite x – Luftqualität (Empfang)	Windgeschwindigkeit (Empfang)	2 Byte	KSÜA	9.005 Geschwindigkeit (m/s)
Das Kommunikationsobjekt wird zum Empfangen und Abrufen der Windgeschwindigkeit über Bus verwendet. Der Wert wird in m/s angezeigt. Bereich: 0...50 m/s

3.3.9 Parameter und Kommunikationsobjekte „Seite x-Anzeige Energiezähler“

Parameter

Seite „Seite x“ als Einzelfunktion zuordnen – Seite „Anzeige Energiezähler“.

+ General	Description / Headline of the page	Page 6
+ Home page	Page function	Energy Metering Display
- Function page	NO. of Energy meters used	4
	Energy Meter 1
Page settings	Description	Energy Meter 1
Page 1	Data type of display value	Value in mA (DPT 7.012)
Page 6	Energy Meter 2
+ Timer function	Description	Energy Meter 2
+ Event Group function	Data type of display value	Value in mA (DPT 7.012)
	Energy Meter 3
+ Logic function	Description	Energy Meter 3
	Data type of display value	Value in mA (DPT 7.012)
	Energy Meter 4
	Description	Energy Meter 4
	Data type of display value	Value in mA (DPT 7.012)
	Cycle time for polling of external value [5..255]	10 Minutes

Name	Bezeichnung	Bereich
Beschreibung/Überschrift der Seite	Benennt „Funktionsseite x“.Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion	Hiermit wird der Typ dieser Funktionsseite konfiguriert.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb Lüftungssystem Anzeige Luftqualität Anzeige Energiezähler RGB – Dimmen Hintergrundmusik
Anzahl der verwendeten Energiezähler	Legt die Anzahl der Energiezähler fest.	1...8
Energiezähler 1...Energiezähler 8	Energiezähler-Name	-
Beschreibung	Beschreibung des Energieanzeige-Elements.Hinweis: Bis zu 18 Zeichen können eingegeben und maximal 12 Zeichen angezeigt werden (6 Zeichen für Chinesisch, 9 Zeichen für Russisch und Griechisch).	Text 18 Byte
Datentyp von Anzeigewert	Legt den Datentyp für die Energiezähler-Anzeige fest.	Wert in mA (DPT 7.012)Fließkommawert in mA (DPT 9.021)Fließkommawert in A (DPT 14.019)Fließkommawert in mV (DPT 9.020)Fließkommawert in V (DPT 14.027)Fließkommawert in W (DPT 14.056)Fließkommawert in kW (DPT 9.024)Wert in Wh (DPT 13.010)Wert in kWh (DPT 13.013)
Zykluszeit für Abfrage des externen Werts [5...255]	Bestimmt das Zeitintervall in Minuten, um den Wert über Bus abzufragen.	5...255

Kommunikationsobjekte

X-Bereich Seitennummer: 1...15, Zahlenbereich Energiezähler 1...8

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x – Energiezähler 1	Strom in mA (DPT 7.012)	2 Byte	KSÜA	7.012 Strom (mA)
Das Kommunikationsobjekt wird verwendet, um die Stromstärke über Bus zu empfangen und diesen auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht 0...65535 mA, und die Auflösung beträgt 1 mA.
162	Seite x – Energiezähler 2	Strom in mA (DPT 9.021)	2 Byte	KSÜA	9.021 Strom (mA)
Das Kommunikationsobjekt wird verwendet, um die Stromstärke über Bus zu empfangen und diesen auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -670760...670760 mA, und die Auflösung beträgt 0,01 mA.
163	Seite x – Energiezähler 3	Strom in A (DPT 14.019)	4 Byte	KSÜA	14.019 elektr. Strom (A)
Das Kommunikationsobjekt wird verwendet, um die Stromstärke über Bus zu empfangen und diesen auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -99999999,9...99999999,9 A, und die Auflösung beträgt 0,1 A.
164	Seite x – Energiezähler 4	Spannung in mV (DPT 9.020)	2 Byte	KSÜA	9.020 Spannung (mV)
Das Kommunikationsobjekt wird verwendet, um die Spannungswerte über Bus zu empfangen und diese auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -670760...670760 mV, und die Auflösung entspricht 0,01 mV.
165	Seite x – Energiezähler 5	Spannung in V (DPT 14.027)	4 Byte	KSÜA	14.027 elektrisches Potential (V)
Das Kommunikationsobjekt wird verwendet, um die Spannungswerte über Bus zu empfangen und diese auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -99999999,9...99999999,9 V, und die Auflösung beträgt 0,1 V.
166	Seite x – Energiezähler 6	Leistung in W (DPT 14.056)	4 Byte	KSÜA	14.056 Leistung (W)
Das Kommunikationsobjekt wird verwendet, um die Leistungswerte über Bus zu empfangen und diese auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -99999999,9... 99999999,9 W, und die Auflösung beträgt 0,1 W.
167	Seite x – Energiezähler 7	Leistung in kW (DPT 9.024)	2 Byte	KSÜA	9.024 Leistung (kW)
Das Kommunikationsobjekt wird verwendet, um die Leistungswerte über Bus zu empfangen und diese auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -670760...670760 kW, und die Auflösung beträgt 0,01 kW.
168	Seite x – Energiezähler 8	Aktive Energie in Wh (DPT 13.010)	4 Byte	KSÜA	13.010 aktive Energie (Wh)
Das Kommunikationsobjekt wird verwendet, um den Energieverbrauch über Bus zu empfangen und diese auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -2147483648...2147483647 Wh, und die Auflösung beträgt 1 Wh.
193	Seite x – Energiezähler 1	Aktive Energie in kWh (DPT 13.013)	4 Byte	KSÜA	13.013 aktive Energie (kWh)
Das Kommunikationsobjekt wird verwendet, um den Energieverbrauch über Bus zu empfangen und diese auf der Bildschirmanzeige zu aktualisieren. Der Anzeigebereich entspricht -2147483648...2147483647 kWh, und die Auflösung beträgt 1 kWh.

3.3.10 Parameter und Kommunikationsobjekte „Seite x – RGB – Dimmen“

Parameter

Seite „Seite x“ als Einzelfunktion zuordnen – Seite „RGB – Dimmen“.

Name	Bezeichnung	Bereich
Beschreibung/Überschrift der Seite	Benennt „Funktionsseite x“.Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden. Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion	Hiermit wird der Typ dieser Funktionsseite konfiguriert.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion (Beleuchtung/Jalousie/Szene/Wert senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb LüftungssystemAnzeige LuftqualitätAnzeige Energiezähler RGB – Dimmen Hintergrundmusik
RGB-Streifentyp (Steuerung)	Legt die Art der RGB-Steuerung fest.Hinweis:R: Rot; G: Grün; B: Blau; W: Weiß	RGBRGBWRGBW + FarbtemperaturHelligkeit + Farbtemperatur
Datentyp	Legt den Objekttyp von RGB oder RGBW fest.	1 × 3 Byte3 × 1 Byte1 × 6 Byte4 × 1 Byte

Kommunikationsobjekte

Hinweis

RGB und RGBW

X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x – RGB Dimmen	Dimmwert Rot Dimmwert RGB	1 Byte3 Byte	KÜ	5.001 Prozentwert (0...100 %)232.600 RGB-Wert 3 × (0...255)
Das Kommunikationsobjekt wird bei Auswahl 1 Bit verwendet, um den Helligkeitswert des R-Steuernkanals (Rot) an den Bus zu senden. Telegrammwert: 0...100 %Dieses Kommunikationsobjekt ist sichtbar, wenn 1 × 3 Byte für den RGB-Objekttyp ausgewählt ist, und wird zum Senden des Helligkeitswerts der dreifarbigen RGB-Lampe verwendet. 3-Byte-Code für Objektdatentyp RGB – Dimmen: U8 U8 U8, wie folgt:
		3 MSBRUUUUUUUU	2GUUUUUUUU	1 LSBBUUUUUUUU
R: Dimmwert Rot; G: Dimmwert Grün; B: Dimmwert Blau.
162	Seite x – RGB Dimmen	Dimmwert Grün	1 Byte	KÜ	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert des G-Steuerkanals (Grün) an den Bus zu senden. Telegrammwert: 0...100 %
163	Seite x – RGB Dimmen	Dimmwert Blau	1 Byte	KÜ	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert des B-Steuerkanals (Blau) an den Bus zu senden. Telegrammwert: 0...100 %

RGBW + Farbtemperatur

Nr.	Name	Objektfunktion		Länge	Flag	Datentyp
161	Seite x – RGB Dimmen	Dimmwert RotDimmwert RGBW		1 Byte6 Byte	KÜ	5.001 Prozentwert(0...100 %)251.600 RGB-Wert4 × (0...255)
Das Kommunikationsobjekt wird bei Auswahl 1 Bit verwendet, um den Helligkeitswert des R-Steuernanals (Rot) an den Bus zu senden. Telegrammwert: 0...100 %Das Kommunikationsobjekt ist sichtbar, wenn 1 × 6 Byte für den RGBW-Objekttyp ausgewählt ist, und wird zum Senden des Helligkeitswerts der vierfarbigen RGBW-Lampe verwendet. Verschlüsselung des Datentyps des 6-Byte-RGBW-Dimmobjekts: U8 U8 U8 R8 R4 B4, wie folgt:
	6 MSBRUUUUUUUUU	5 GUUUUUUUU	4 BUUUUUUUU	3 WUUUUUUUU	2Reserve00000000	1 LSSrrrrmR mG mbMw0000BBBB
R: Dimmwert Rot; G: Dimmwert Grün; B: Dimmwert Blau; W: Dimmwert Weiß; mR: bestimmt, ob Dimmwert Rot gültig ist, 0 = ungültig, 1 = gültig; mG: bestimmt, ob Dimmwert Grün gültig ist, 0 = ungültig, 1 = gültig; mB: bestimmt, ob Dimmwert Blau gültig ist, 0 = ungültig, 1 = gültig; mW: bestimmt, ob Dimmwert Weiß gültig ist, 0 = ungültig, 1 = gültig
162	Seite x – RGB Dimmen	Dimmwert Grün		1 Byte	KÜ	5.001 Prozentwert(0...100 %)
Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert des G-Steuernanals (Grün) an den Bus zu senden. Telegrammwert: 0...100 %
163	Seite x – RGB Dimmen	Dimmwert Blau		1 Byte	KÜ	5.001 Prozentwert(0...100 %)
Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert des B-Steuernanals (Blau) an den Bus zu senden. Telegrammwert: 0...100 %
164	Seite x – RGB Dimmen	Dimmwert Weiß		1 Byte	KSÜ	5.001 Prozentwert(0...100 %)
Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert des W-Steuernanals (Weiß) an den Bus zu senden; darüber hinaus kann die Helligkeitsrückmeldung empfangen werden. Telegrammwert: 0...100 %
165	Seite x – RGB Dimmen	Farbtemperatureinstellung und -Status		2 Byte	KSÜ	7.600 Absolute Farbtemperatur (K)
Das Kommunikationsobjekt dient zum Senden des Telegramms für die Farbtemperatursteuerung an den Bus. Telegrammwert: 1000...10000 K

Helligkeit + Farbtemperatur

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
164	Seite x – RGB Dimmen	Helligkeitseinstellung und -status	1 Byte	KSÜ	5.001 Prozentwert (0...100 %)
Das Kommunikationsobjekt wird verwendet, um den Helligkeitswert an den Bus zu senden oder die Helligkeitsrückmeldung zu empfangen. Telegrammwert: 0...100 %
165	Seite x – RGB Dimmen	Farbtemperatureinstellung und -Status	2 Byte	KSÜ	7.600 Absolute Farbtemperatur (K)
Das Kommunikationsobjekt dient zum Senden des Telegramms für die Farbtemperatursteuerung an den Bus. Telegrammwert: 1000...10000 K

3.3.11 Parameter und Kommunikationsobjekte „Seite x – Hintergrundmusik“

Parameter

Der „Seite x“ kann die Einzelfunktion „Hintergrundmusik“ zugeordnet werden. Wenn die Funktion aktiviert ist, sind die Objekte für die Steuerung der Hintergrundmusik sichtbar, z. B. EIN/AUS, Wiedergabe/Anhalten, Lautstärke, vorheriges Lied/nächstes Lied, Wiedergabemodus, Musikquelle usw. Als Musikquelle kann USB/SD/AUX/FM/BT zur Anwendung kommen. Für bestimmte Musikquellen ist ein Gateway erforderlich.

+ General	Description / Headline of the page	Page 6
- Home page	Page function	Background Music
Home page 1	Object value: Power On/ Off	Off=0 / On=1
Home page 2	Object value: Play/ Pause	Pause=0 / Play=1
- Function page	Object value: Song Selection	Previous=0 / Next=1
	Object value: Volume	Volume-=0 / Volume+=1
	Play mode settings
Page settings	One-repeat	0
Page 1	Play randomly	1
Page 6	Loop Play	2
+ Timer function	Play sequentially	3
+ Event Group function	Status: One-repeat	0
+ Logic function	Status: Play randomly	1
	Status: Loop Play	2
	Status: Play sequentially	3
	Music source settings
	USB	0
	SD card	1
	AUX	2
	Radio FM	3
	BT (blue tooth)	4
	Status: USB	0
	Status: SD card	1
	Status: AUX	2
	Status: Radio FM	3
	Status: BT	4

Name		Bezeichnung	Bereich
Beschreibung/Überschrift der Seite		Benennt „Funktionsseite x".Hinweis:Unterstützt mehrere Sprachen. Um diese auf dem Bildschirm ordnungsgemäß anzuzeigen, sollte für „Codepage“ „Unicode (UTF-8)“ festgelegt werden.Siehe Displaysprache unter Parameter und Kommunikationsobjekte [→ 39].Es werden maximal 12 Großbuchstaben bzw. 15 Kleinbuchstaben angezeigt, jedoch nur 5 Zeichen für Chinesisch bzw. 7 Zeichen für Russisch oder Griechisch.	Text 15 Byte
Seitenfunktion		Hiermit wird der Typ dieser Funktionsseite konfiguriert.Hinweis:Seiten 1...5 können nur als Multifunktionsseite konfiguriert werden, während Seiten 6...15 entweder Multifunktionsseiten oder Seiten für Einzelfunktionen sein können.	Multifunktion (Beleuchtung/Jalousie/Szene/We r t senden)Allgemeine Temperaturregelung Erweiterte Bodenheizung VRF-Schnittstelle und -Betrieb LüftungssystemAnzeige LuftqualitätAnzeige EnergiezählerRGB – Dimmen Hintergrundmusik
Objektwert: Ein-/Ausschalten		Mit diesem Parameter wird die Funktion zum Einschalten oder Ausschalten ausgewählt.	AUS = 0EIN = 1
Objektwert: Wiedergabe/Anhalten		Mit diesem Parameter wird Wiedergabe oder Anhalten ausgewählt.	Anhalten = 0Wiedergabe = 1
Objektwert: Liedauswahl		Über diesen Parameter wird die Liedauswahl geändert.	Zurück = 0Weiter = 1
Objektwert: Lautstärke		Über diesen Parameter wird die Lautstärke geändert.	Lautstärke - = 0Lautstärke + = 1
	Wiedergabemodus-Einstellungen		0...255
	Einzelwiederholung	Über die Parameter wird der Sendewert des entsprechenden Wiedergabemodus an den Bus gesendet.	0...255
	Zufällige Wiedergabe		0...255
	Wiederholen		0...255
	Nacheinander abspielen		0...255
	Status: Einzelwiederholung	Über die Parameter wird der Rückmeldungswert des entsprechenden Wiedergabemodus vom Bus gesendet.	0...255
	Status: Zufällige Wiedergabe		0...255
	Status: Wiederholen		0...255
	Status: Nacheinander abspielen		0...255
	Musikquellen-Einstellungen		0...255
	USB	Über die Parameter wird der Sendewert der Musikquelle an den Bus gesendet.	0...255
	SD-Karte		0...255
	AUX		0...255
	Radio FM		0...255
	BT (Bluetooth)		0...255
	Status: USB	Über die Parameter wird der Rückmeldungswert der Musikquelle vom Bus gesendet.	0...255
	Status: SD-Karte		0...255
	Status: AUX		0...255
	Status: Radio FM		0...255
	Status: BT		0...255

Kommunikationsobjekte

X-Bereich Seitennummer: 1...15

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
161	Seite x –BgMusic	Ein-/Ausschalten (Empfang/Senden)	1 Bit	KSÜA	1.001 Schalten
Das Kommunikationsobjekt wird verwendet, um das Steuertelegramm für Hintergrundmusik EIN/AUS an den Bus zu senden, die Leistung des Hintergrundmusik-Moduls zu steuern und Rückmeldungen in Bezug auf den Schaltstatus der Hintergrundmusik am Bus zu empfangen. Telegrammwert:0 = AUS1 = EIN
162	Seite x –BgMusic	Wiedergabe/Anhalt en (Empfang/Senden)	1 Bit	KSÜA	1.010 Start/Stopp
Das Kommunikationsobjekt wird verwendet, um die Musik im Hintergrundmusik-Modul wiederzugeben/anzuhalten und darüber hinaus Statusrückmeldungen zu empfangen. Telegrammwert:0 = Musikwiedergabe anhalten1 = Musik wiedergeben
163	Seite x –BgMusic	Nächstes Lied/Vorheriges Lied (Senden)	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird verwendet, um das vom Hintergrundmusik-Modul wiedergegebene Lied auf das vorherige Lied/nächste Lied umzuschalten. Telegrammwert:0 = Vorheriges Lied wiedergeben1 = Nächstes Lied wiedergeben
164	Seite x –BgMusic	Lautstärke +/Lautstärke - (Senden)	1 Bit	KÜ	1.007 Schritt
Das Kommunikationsobjekt wird zum Einstellen der Lautstärke des Hintergrundmusik-Moduls verwendet. Telegrammwert:0 = Lautstärke verringern1 = Lautstärke erhöhen
165	Seite x –BgMusic	Wiedergabemodus (Senden)	1 Byte	KÜ	5.010 Zählerimpulse (0...255)
Das Kommunikationsobjekt wird zum Senden des Steuertelegramms des Wiedergabemodus für die Hintergrundmusik verwendet, und das Telegramm für einen anderen Modus wird durch den Parameter voreingestellt.
166	Seite x –BgMusic	Status Wiedergabemodus (Empfang)	1 Byte	KSÜA	5.010 Zählerimpulse (0...255)
Das Kommunikationsobjekt wird zum Empfangen des Statusrückmeldungstelegramms in Bezug auf den Wiedergabemodus für die Hintergrundmusik verwendet, und bei dem empfangenen Telegramm muss es sich um das durch den Parameter angegebene Telegramm handeln, damit der Anzeigestatus am Bildschirm aktualisiert wird.
167	Seite x –BgMusic	Musikquelle (Senden)	1 Byte	KÜ	5.010 Zählerimpulse (0...255)
Das Kommunikationsobjekt wird zum Senden des durch die Quelle der Hintergrundmusik ausgewählten Telegramms verwendet, und das Telegramm für eine andere Musikquelle wird durch den Parameter voreingestellt.
168	Seite x –BgMusic	Status Musikquelle (Empfang)	1 Byte	KSÜA	5.010 Zählerimpulse (0...255)
Das Kommunikationsobjekt wird zum Empfangen des Rückmeldungstelegramms in Bezug auf den Status der Hintergrundmusikquelle verwendet, und bei dem empfangenen Telegramm muss es sich um das durch den Parameter angegebene Telegramm handeln, damit der Anzeigestatus aktualisiert wird.

3.4 Bildschirm „Zeitschalterfunktion“

3.4.1 Parameter „Zeitschalter“

Name	Bezeichnung	Bereich
Zeitschalterfunktion	Hiermit wird die Zeitschalterfunktion gesetzt.	AktivierenDeaktivieren
Zeitschalter 1...Zeitschalter 5	Wenn Zeitschalterfunktion aktiviert ist, wird eine separate Seite mit den Zeitschalter-Optionen angezeigt. Hierüber kann die Zeitschalterfunktion für die einzelnen spezifischen Zeitschalter festgelegt werden.	AktivierenDeaktivieren

3.4.2 Parameter und Kommunikationsobjekte „Zeitfunktion x“

Parameter

Name		Bezeichnung	Bereich
Beschreibung von Zeitschalterfunktion		Benennt diese Funktion. Maximal 12 Zeichen können eingegeben werden (max. sechs chinesische Zeichen).	-
Datentyp von Zeitschalterfunktion		Hierüber wird der Datentyp des Werts festgelegt, der gesendet wird, wenn der Auslösezeitpunkt von Zeitschalter x erreicht wird.	1 Bit [EIN/AUS]1-Byte Wert ohne Vorzeichen1 Byte [Szenensteuerung]2-Byte-Wert ohne Vorzeichen
Ausgangswert: Ein/Aus		Hiermit wird der Telegrammwert festgelegt, der gesendet wird, wenn der Auslösezeitpunkt von Zeitschalter x erreicht	EIN
		wird. Der Wertebereich wird anhand des ausgewählten Datentyps (vorheriger Parameter) bestimmt.	AUS
Funktion Zeitschalter deaktivieren		Hiermit wird bestimmt, ob die Zeitfunktion über Objekte aktiviert oder deaktiviert werden soll, und der Auslösewert für die Aktivierung/Deaktivierung der Funktion festgelegt.	DeaktivierenDeaktivieren = 0/aktivierenDeaktivieren = 1/aktivieren
Wöchentliche Zeitkonfiguration		Löst Zeitpunkt von Zeitschalter x aus.	Montag...Sonntag
Montag...Sonntag		Konfiguriert den Tage einer Woche, um Zeitschalter x zu aktivieren.	AktivierenDeaktivieren
Die folgenden Parameter sind sichtbar, wenn „Aktivieren“ ausgewählt ist.
	Stunden	Konfiguriert den spezifischen Zeitpunkt von Zeitschalter x.	0...23
	Minuten		0...59

Kommunikationsobjekte

Number ^

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

#481

Timer 1

On/Off

1 bit

C

-

-

T

-

switch

Low

#482

Timer 1

Disable/Enable

1 bit

C

-

W

-

-

enable

Low

#483

Timer 2

1byte unsigned value

1 byte

C

-

-

T

-

counter pulses (0.255)

Low

#484

Timer 2

Disable/Enable

1 bit

C

-

W

-

-

enable

Low

#485

Timer 3

Scene control

1 byte

C

-

-

T

-

scene number

Low

#486

Timer 3

Disable/Enable

1 bit

C

-

W

-

-

enable

Low

#487

Timer 4

2byte unsigned value

2 bytes

C

-

-

T

-

pulses

Low

#488

Timer 4

Disable/Enable

1 bit

C

-

W

-

-

enable

Low

#513

Timer

Enable/Disable Monday

1 bit

C

-

W

-

-

enable

Low

#514

Timer

Enable/Disable Tuesday

1 bit

C

-

W

-

-

enable

Low

#515

Timer

Enable/Disable Wednesday

1 bit

C

-

W

-

-

enable

Low

#516

Timer

Enable/Disable Thursday

1 bit

C

-

W

-

-

enable

Low

#517

Timer

Enable/Disable Friday

1 bit

C

-

W

-

-

enable

Low

#518

Timer

Enable/Disable Saturday

1 bit

C

-

W

-

-

enable

Low

#519

Timer

Enable/Disable Sunday

1 bit

C

-

W

-

-

enable

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
481	Zeitschalter 1	EIN/AUS	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt wird verwendet, um den vordefinierten Telegrammwert der Zeitfunktion an den Bus zu senden. Zeitfunktion, Standardwert und Objekttyp werden durch die Parameter festgelegt. Insgesamt können 16 Zeitschalter (x = 16) definiert werden.
482	Zeitschalter 1	Deaktivieren/aktivieren	1 Bit	KS	1.003 Freigeben
484
486
488
Die Kommunikationsobjekte werden zum Deaktivieren/Aktivieren von Zeitfunktion x verwendet. Der Telegrammwert für „Aktivieren/Deaktivieren“ wird spezifisch durch diesen Parameter definiert. Bei Auswahl von „Deaktivieren“ wird die Funktion „Zeitschalter x“ deaktiviert.
483	Zeitschalter 1	1-Byte-Wert ohne Vorzeichen	1 Byte	KÜ	5.010 Zählerimpulse (0...255)
Das Kommunikationsobjekt wird verwendet, um den vordefinierten Telegrammwert der Zeitfunktion an den Bus zu senden. Zeitfunktion, Standardwert und Objekttyp werden durch die Parameter festgelegt. Der Zeitraum zum Senden des Standard-Telegrammerts an den Bus ist abgelaufen. Insgesamt können 16 Zeitschalter (x = 16) definiert werden.
485	Zeitschalter 1	Szenensteuerung	1 Byte	KÜ	17.001 Szenennummer
Das Kommunikationsobjekt wird verwendet, um den vordefinierten Telegrammwert der Zeitfunktion an den Bus zu senden. Zeitfunktion, Standardwert und Objekttyp werden durch die Parameter festgelegt. Der Zeitraum zum Senden des Standard-Telegrammerts an den Bus ist abgelaufen. Insgesamt können 16 Zeitschalter (x = 16) definiert werden.
487	Zeitschalter 1	2-Byte-Wert ohne Vorzeichen	2 Byte	KÜ	7.001 Impulse
Das Kommunikationsobjekt wird verwendet, um den vordefinierten Telegrammwert der Zeitfunktion an den Bus zu senden. Zeitfunktion, Standardwert und Objekttyp werden durch die Parameter festgelegt. Der Zeitraum zum Senden des Standard-Telegrammerts an den Bus ist abgelaufen. Insgesamt können 16 Zeitschalter (x = 16) definiert werden.
513	Zeitschalter	Aktivieren/deaktivieren: MontagAktivieren/deaktivieren: DienstagAktivieren/deaktivieren: MittwochAktivieren/deaktivieren: DonnerstagAktivieren/deaktivieren: FreitagAktivieren/deaktivieren: SamstagAktivieren/deaktivieren: Sonntag	1 Bit	KS	1.003 Freigeben
514
515
516
517
518
519
Die Kommunikationsobjekte werden zum Aktivieren bzw. Deaktivieren des Zyklus-Zeitschalters über Bus verwendet, d. h. zum Aktivieren bzw. Deaktivieren der Zeiterfassung an einem Wochentag über Bus.

3.5 Bildschirm „Funktion Ereignisgruppe“

3.5.1 Parameter und Kommunikationsobjekte „Funktion Ereignisgruppe“

Parameter

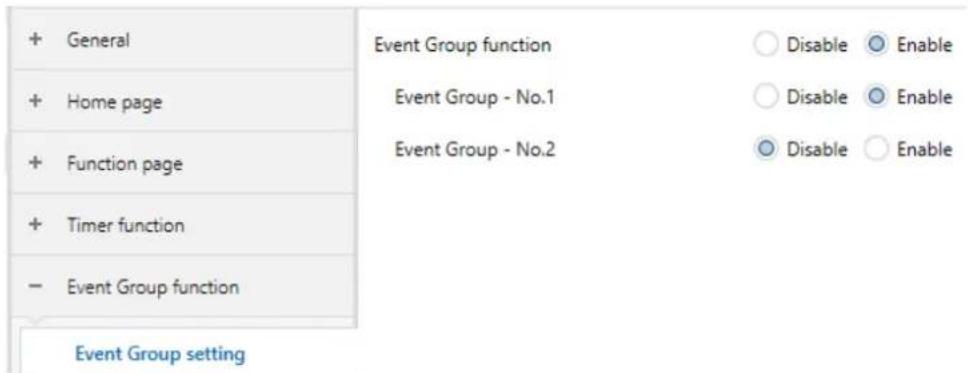

Die Parametereinstellung „Einstellung Ereignisgruppe“ wird zum Definieren und Verarbeiten von Ereignisaufgaben verwendet. Durch die Erstellung eines Ereignisses kann die Übermittlung mehrerer Telegramme an den Bus ausgelöst werden. Darüber hinaus können auf diese Weise verschiedene Funktionen freigegeben und gleichzeitig verschiedene Einstellungen vorgenommen werden. Bis zu 8 Ereignisgruppen können konfiguriert werden. Für jede Gruppe sind bis zu 8 Ausgänge je Ereignisgruppe verfügbar, und pro Ausgang können 8 Szenen ausgelöst werden. Sie sind alle konfigurierbar. Die Ereignisgruppe kann auch von anderen Geräten über den Bus abgerufen werden.

Name	Bezeichnung	Bereich
Funktion Ereignisgruppe	Hiermit wird bestimmt, ob Ereignisgruppe x aktiviert oder deaktiviert wird.	-
Ereignisgruppe – No x	Wenn Ereignisgruppe – Nr. x aktiviert ist, sind 8 Ausgänge sichtbar.	DeaktivierenAktivieren

Kommunikationsobjekte

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
520	Ereignis	Ereignisabruf	1 Byte	KS	17.001Szenennummer
Dieses Kommunikationsobjekt löst jeden Ausgang in der Ereignisgruppe aus, um durch Abrufen der Szenennummer einen spezifischen Wert an den Bus zu senden. Telegramm: 0...63
521...528	Ereignisgruppe – No 1...Ereignisgruppe – No 8	UnterereignisAusgang1...UnterereignisAusgang 8	1 Bit1 Byte2 Byte	KÜ	1.001 Schalten5.010Zählerimpulse(0...255)7.001 Impulse
Beim Abrufen einer Szene wird das Kommunikationsobjekt verwendet, um den entsprechenden Ausgangswert der Szene an den Bus zu senden. Ist der Ausgang nicht auf diese Szene gesetzt, wird er nicht gesendet. Insgesamt können8 Ereignisgruppen mit 8 Ausgängen pro Gruppe eingerichtet werden.

3.5.2 Parameter „Gx: Ausgang y Funktion“

Name	Bezeichnung	Bereich
Datentyp von Ausgang 1	Hiermit wird der Objekttyp von Ausgang y von Ereignisgruppe x definiert.x: Nummer der Ereignisgruppe, x = 1...8y: Nummer des Ausgangs, y = 1...8	1 Bit1 Byte2 Byte
1: Auslöser Szene Nr. [0...64, 0 = inaktiv]	Hiermit wird die ausgelöste Szenennummer definiert. Pro Ausgang können bis zu 8 ausgelöste Szenen konfiguriert werden.	0...64
Objektwert von Ausgang	Hiermit wird der Ausgangswert bestimmt. Der Wertebereich hängt vom Datentyp von Ausgang y ab.	Datentyp von Ausgang 1 = 1 Bit: 0/1Datentyp von Ausgang 1 = 1 Byte: 0...255Datentyp von Ausgang 1 = 2 Byte: 0...65535
Senden nach [0...255]	Hiermit wird die Zeitverzögerung festgelegt, mit der der Ausgangswert an den Bus gesendet wird.	0...255*0,1 s

3.6 Bildschirm „Logikfunktion“

3.6.1 Parameter „Logische Verknüpfungen“

Über die Parametereinstellung „Logische Verknüpfungen“ wird die Logikberechnung aktiviert. Bis zu 8 Logikfunktionen können konfiguriert werden.

• UND, ODER und XODER
• Gate (Torfunktion): Kann einen Eingang in einen anderen Ausgang oder mehrere Ausgänge ändern.
  • Schwellwert-Komparator (Schwellwertschalter)
• Formatkonvertierung: Umrechnungen zwischen verschiedenen Datentypen

Name	Bezeichnung	Bereich
Logik No 1...Logik No 8	Aktiviert oder deaktiviert die Logikfunktion.	DeaktivierenAktivieren

3.6.2 Parameter und Kommunikationsobjekte „UND/ODER/XODER“

Parameter

+ General	Logic operation	AND
+ Home page	Input a	Disconnected
- Function page	Default value	0 1
	Input b	Disconnected
	Default value	0 1
	Input c	Disconnected
	Default value	0 1
+ Timer function	Input d	Disconnected
+ Event Group function	Default value	0 1
	Input e	Disconnected
- Logic function	Default value	0 1
	Input f	Disconnected
	Default value	0 1
	Input g	Disconnected
	Default value	0 1
	Input h	Disconnected
	Default value	0 1
	Invert logical output	No Yes
	Read input value after bus recovery	No Yes
	Send result when	New input recieved Object value changes
	Time delay of sending : base [s]	None
	Time delay of sending : factor [1...255]	1

Name	Bezeichnung	Bereich
Logische Verknüpfung	Setzt die logische Verknüpfung UND/ODER/XODER.	-
Eingang a...Eingang h	Hiermit wird festgelegt, ob Eingang x an der Berechnung beteiligt ist. Trifft dies zu, definiert dieser Parameter, welches Format bei der Berechnung zur Anwendung kommt.	GetrenntNormalInvertiert
Standardwert	Hiermit wird der Standardwert von Eingang x festgelegt.	01
Logischen Ausgangswert invertieren	Hiermit wird festgelegt, ob das Ergebnis der Logikberechnung invertiert werden soll.	NeinJa
Eingangswert nach Busspannungswiederkehr lesen	Hiermit wird festgelegt, ob nach Busspannungswiederkehr oder nach Programmierung eine Leseanforderung an das Logikeingangsobjekt gesendet werden soll.	NeinJa
Ergebnis senden, wenn	Hiermit wird die Bedingung für das Senden des Ergebnisses konfiguriert.Hinweis: Für die erste Logikberechnung wird das Ergebnis gesendet, selbst wenn keine Änderung vorliegt.	Neue Eingabe empfangen.Objektwert geändert.
Zeitverzögerung beim Senden: Basis [s]	Hiermit wird die Zeitverzögerung festgelegt, mit der das Logikergebnis an den Bus gesendet wird. Zeitverzögerung = Basis [s] × FaktorIst die Option „Keine“ ausgewählt, liegt keine Zeitverzögerung vor.	Keine0,1 s1 s2 s5 s10 s25 s
Zeitverzögerung beim Senden: Faktor [1...255]	Hiermit wird die Zeitverzögerung festgelegt, mit der das Logikergebnis an den Bus gesendet wird. Zeitverzögerung = Basis [s] × Faktor	1...255

Kommunikationsobjekte

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

#2

585

Logic -No.1

Input a

1 bit

C

-

W

T

U

boolean

Low

#2

586

Logic -No.1

Input b

1 bit

C

-

W

T

U

boolean

Low

#2

587

Logic -No.1

Input c

1 bit

C

-

W

T

U

boolean

Low

#2

588

Logic -No.1

Input d

1 bit

C

-

W

T

U

boolean

Low

#2

589

Logic -No.1

Input e

1 bit

C

-

W

T

U

boolean

Low

#2

590

Logic -No.1

Input f

1 bit

C

-

W

T

U

boolean

Low

#2

591

Logic -No.1

Input g

1 bit

C

-

W

T

U

boolean

Low

#2

592

Logic -No.1

Input h

1 bit

C

-

W

T

U

boolean

Low

#2

593

Logic -No.1

Logic result

1 bit

C

-

-

T

-

boolean

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585...592	Logik – No1...Logik – No 8	Einganga...Eingang h	1 Bit	KSÜA	1.002 Boolesch
Die Kommunikationsobjekte werden zum Empfangen des Logikeingangs Eingang a...Eingang h verwendet.
593	Logik – No1...Logik – No 8	Verknüpfungsergebnis	1 Bit	KÜ	1.002 Boolesch
Das Kommunikationsobjekt dient zum Senden der Ergebnisse der logischen Verknüpfung.

3.6.3 Parameter und Kommunikationsobjekte „Gate“ (Torfunktion)

Parameter

Name	Bezeichnung	Bereich
Logische Verknüpfung	Setzt die logische Verknüpfung „Gate“ (Torfunktion).	-
Datentyp von Eingangs-/Ausgangsobjekt	Hiermit wird der Objekttyp des Eingangs/Ausgangs festgelegt.	1 Bit4 Bit1 Byte
Beim Start weiterzuleitende Szenen-Nr. [0...64, 0 = inaktiv]	Nach der Aktivierung des Geräts wird standardmäßig die initiale Szene bzw. das initiale Szenario ausgelöst, das über das Logikgatter („logical gate“) weitergeleitet wird. Dies wird über Parameter konfiguriert.	0...64
1: Gate-Auslöser Szene No[1...64, 0 = inaktiv]	Hiermit wird die Szenennummer konfiguriert, die durch das Gate-Forwarding (Torfunktion) ausgelöst werden soll. Bis zu 8 Szenennummern können pro Logikgatter ausgelöst werden.	0...64
Ausgang für Eingang A definierenAusgang für Eingang B definierenAusgang für Eingang C definierenAusgang für Eingang D definieren	Hiermit wird der Ausgang von Eingang X (X = A/B/C/D) nach dem Gate-Forwarding (Torfunktion) festgelegt.Entsprechend den Optionen kann ein Eingang an einen oder mehrere Ausgänge weitergeleitet werden. Der Ausgangswert entspricht dem Eingangswert.	DeaktivierenAusgang AAusgang BAusgang CAusgang DAusgang A, BAusgang A, CAusgang A, DAusgang A, B, CAusgang A, B, DAusgang A, C, DAusgang A, B, C, DAusgang B, CAusgang B, DAusgang C, DAusgang B, C, D

Kommunikationsobjekte

Number * Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

#2585

Logic -No.1

Gate value select

1 byte

C

-

W

-

-

scene number

Low

#2586

Logic -No.1

Input A

1 bit

C

-

W

-

-

switch

Low

#2587

Logic -No.1

Input B

1 bit

C

-

W

-

-

switch

Low

#2588

Logic -No.1

Input C

1 bit

C

-

W

-

-

switch

Low

#2589

Logic -No.1

Input D

1 bit

C

-

W

-

-

switch

Low

#2590

Logic -No.1

Output A

1 bit

C

-

-

T

-

switch

Low

#2591

Logic -No.1

Output B

1 bit

C

-

-

T

-

switch

Low

#2592

Logic -No.1

Output C

1 bit

C

-

-

T

-

switch

Low

#2593

Logic -No.1

Output D

1 bit

C

-

-

T

-

switch

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Auswahl Gate-Wert	1 Byte	KS	17.001Szenennummer
Das Kommunikationsobjekt wird zum Auswählen der Szene des logischen Gate-Forwardings (Torfunktion) verwendet.
586...589	Logik – No1...Logik – No 8	Eingang A...Eingang D	1 Bit	KS	1.001 Schalten3.007Dimmsteuerung5.010Zählerimpulse(0...255)
Die Kommunikationsobjekte werden zum Empfangen des Werts von Logikgatter-Eingang Eingang A...Eingang D verwendet.
590...593	Logik – No1...Logik – No 8	AusgangA...Ausgang D	1 Bit	KÜ	1.001 Schalten3.007Dimmsteuerung5.010Zählerimpulse(0...255)
Die Kommunikationsobjekte werden zum Ausgeben des vom Logikgatter weitergeleiteten Werts verwendet. Der Ausgangswert entspricht dem Eingangswert, aber ein Eingang kann an einen oder mehrere Ausgänge weitergeleitet werden, die von den Parametern festgelegt sind.

3.6.4 Parameter und Kommunikationsobjekte „Schwellwert-Komparator“ (Schwellwertschalter)

Parameter

+ General	Logic operation	Threshold comparator
+ Home page	Data type of Threshold value	1byte
+ Function page	Threshold value 0..255	127
+ Timer function	If Object value<Threshold value	Do not send telegram
+ Event Group function	If Object value=Threshold value	Do not send telegram
- Logic function	If Object value!=Threshold value	Do not send telegram
	If Object value>Threshold value	Do not send telegram
	If Object value<=Threshold value	Do not send telegram
	If Object value>=Threshold value	Do not send telegram
Logic operations
Logic-No.1	Send result when	New input recievedObject value changes
	Time delay of sending : base [s]	None
	Time delay of sending : factor [1..255]	1

Name	Bezeichnung	Bereich
Logische Verknüpfung	Setzt die logische Verknüpfung „Schwellwert-Komparator“ (Schwellwertschalter).	-
Datentyp von Ausgangswert	Hiermit wird der Datentyp des Schwellwerts festgelegt.	4 Bit1 Byte2 Byte4 Byte
Schwellwert [0...255]	Hiermit wird der Schwellwert gesetzt. Der Wertebereich wird anhand des ausgewählten Datentyps bestimmt.	Datentyp von Ausgangswert = 4 Bit: 0...15Datentyp von Ausgangswert = 1 Byte: 0...255Datentyp von Ausgangswert = 2 Byte: 0...65535Datentyp von Ausgangswert = 4 Byte: 0...4294967295
Wenn Objektwert < SchwellwertWenn Objektwert = SchwellwertWenn Objektwert != SchwellwertWenn Objektwert > SchwellwertWenn Objektwert <= SchwellwertWenn Objektwert >= Schwellwert	Diese Parameter werden zum Einstellen des Sendewerts für verschiedene Szenarien zwischen Objektwert und Schwellwert verwendet.Wenn ein Konflikt zwischen den Befehlen besteht, sollte es sich bei dem gesendeten Wert um jenen handeln, der die Bedingungen des letzten Szenarios erfüllt.Wenn die Parameter beispielsweise wie folgt eingestellt sind:„Wenn Objektwert = Schwellwert“ ist auf „Wert „0“ senden“ gesetzt,„Wenn Objektwert <= Schwellwert“ ist auf „Wert „1“ senden“ gesetzt,wenn Objektwert = Schwellwert, dann sendet das Logikergebnis „1“.	Telegramm nicht senden Wert „0“ senden, Wert „1“ senden
Ergebnis senden, wenn	Hiermit wird der Auslöser für die Übermittlung des Logikergebnisses festgelegt.Hinweis: Für die erste Logikberechnung wird das Ergebnis gesendet, selbst wenn keine Änderung vorliegt.	Neue Eingabe empfangen Objektwert-Änderungen
Zeitverzögerung beim Senden: Basis [s]	Hiermit wird die Zeitverzögerung festgelegt, mit der das Logikergebnis an den Bus gesendet wird. Zeitverzögerung = Basis [s] × FaktorIst die Option „Keine“ ausgewählt, liegt keine Zeitverzögerung vor.	Keine0,1 s1 s2 s5 s10 s25 s
Zeitverzögerung beim Senden: Faktor [1...255]	Hiermit wird die Zeitverzögerung festgelegt, mit der das Logikergebnis an den Bus gesendet wird. Zeitverzögerung = Basis [s] × Faktor	1...255

Kommunikationsobjekte

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

■2585

Logic -No.1

Threshold value input

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

■2593

Logic -No.1

Logic 1.Threshold result

1 bit

C

-

-

T

-

boolean

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	SchwellwertEingang	4 Bit1 Byte2 Byte4 Byte	KSA	3.007Dimmsteuerung5.010Zählerimpulse(0...255)7.001 Impulse12.001Zählerimpulse
Das Kommunikationsobjekt wird als Eingang für den Schwellwertschalter verwendet.
593	Logik – No1...Logik – No 8	Logik 1_Schwellwert Ergebnis	1 Bit	KÜ	1.002 Boolesch
Das Kommunikationsobjekt dient zum Senden der Ergebnisse des Schwellwertschalters. Hierbei handelt es sich also um den Wert, der nach dem Vergleich des empfangenen Objekts (Objekt 585) mit dem eingestellten Schwellwert des Geräts gesendet werden soll.

3.6.5 Parameter und Kommunikationsobjekte „Formatkonvertierung“

Parameter

+ General	Logic operation	Format convert
+ Home page	Format convert	1x1Byte-->8x1Bit
+ Function page	Send result when	New input recieved Object value changes
+ Timer function
+ Event Group function
- Logic function
Logic operations
Logic-No.1

Name	Bezeichnung	Bereich
Logische Verknüpfung	Setzt die logische Verknüpfung „Formatkonvertierung“.	-
Formatkonvertierung	Hiermit wird der Formatkonvertierungstyp ausgewählt.	2 × 1 Bit --> 1 × 2 Bit8 × 1 Bit --> 1 × 1 Byte1 × 1 Byte --> 1 × 2 Bit2 × 1 Byte --> 1 × 2 Byte2 × 2 Byte --> 1 × 4 Byte1 × 1 Byte --> 8 × 1 Byte1 × 2 Byte --> 2 × 1 Byte1 × 4 Byte --> 2 × 2 Byte1 × 3 Byte --> 3 × 1 Byte3 × 1 Byte --> 1 × 3 Byte
Ergebnis senden, wenn	Hiermit wird der Auslöser für die Übermittlung des Logikergebnisses festgelegt.Hinweis: Für die erste Logikberechnung wird das Ergebnis gesendet, selbst wenn keine Änderung vorliegt.	Neue Eingabe empfangen Objektwert-Änderungen

2 × 1 Bit --> 1 × 2 Bit

Kommunikationsobjekte

Funktion „2 × 1 Bit --> 1 × 2 Bit“: Konvertiert zwei 1-Bit-Werte in einen 2-Bit-Wert, z. B. Eingang Bit 1 = 1, Bit 0 = 0 --> Ausgang 2 Bit = 2.

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

■2

585

Logic -No.1

Input 1bit-bit0

1 bit

C

-

W

-

U

switch

Low

■2

586

Logic -No.1

Input 1bit-bit1

1 bit

C

-

W

-

U

switch

Low

■2

593

Logic -No.1

Output 2bit

2 bit

C

-

-

T

-

switch control

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 1 Bit – Bit 0Eingang 1 Bit – Bit 1	1 Bit	KSA	1.001 Schalten
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
593	Logik – No1...Logik – No 8	Ausgang 2 Bit	2 Bit	KÜ	2.001Schaltersteuerung
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

8 × 1 Bit --> 1 × 1 Byte

Funktion „8 × 1 Bit --> 1 × 1 Byte“: Konvertiert acht 1-Bit-Werte in einen 1-Byte-Wert, z. B. Eingang Bit 2 = 1, Bit 1 = 1, Bit 0 = 1, sonstige Bits sind 0 --> Ausgang 1 Byte = 7.

Number * Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

#2

585

Logic -No.1

Input 1bit-bit0

1 bit

C

-

W

-

U

switch

Low

#2

586

Logic -No.1

Input 1bit-bit1

1 bit

C

-

W

-

U

switch

Low

#2

587

Logic -No.1

Input 1bit-bit2

1 bit

C

-

W

-

U

switch

Low

#2

588

Logic -No.1

Input 1bit-bit3

1 bit

C

-

W

-

U

switch

Low

#2

589

Logic -No.1

Input 1bit-bit4

1 bit

C

-

W

-

U

switch

Low

#2

590

Logic -No.1

Input 1bit-bit5

1 bit

C

-

W

-

U

switch

Low

#2

591

Logic -No.1

Input 1bit-bit6

1 bit

C

-

W

-

U

switch

Low

#2

592

Logic -No.1

Input 1bit-bit7

1 bit

C

-

W

-

U

switch

Low

#2

593

Logic -No.1

Output 1byte

1 byte

C

-

-

T

-

counter pulses (0..255)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585...592	Logik – No1...Logik – No 8	Eingang 1 Bit – Bit0...Eingang 1 Bit –Bit 7	1 Bit	KSA	1.001 Schalten
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
593	Logik – No1...Logik – No 8	Ausgang 1 Byte	1 Byte	KÜ	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

1 × 1 Byte --> 1 × 2 Byte

Funktion „1 × 1 Byte --> 1 × 2 Byte“: Konvertiert einen 1-Byte-Wert in einen 2-Byte-Wert, z. B. Eingang 1 Byte = 125 --> Ausgang 2 Byte = 125. Obwohl der Wert unverändert bleibt, unterscheidet sich der Datentyp des Werts.

Number * Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

M2

585

Logic -No.1

Input 1byte

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

M2

593

Logic -No.1

Output 2byte

2 bytes

C

-

-

T

-

pulses

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 1 Byte	1 Byte	KSA	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
593	Logik – No1...Logik – No 8	Ausgang 2 Byte	2 Byte	KÜ	7.001 Impulse
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

2 × 1 Byte --> 1 × 2 Byte

Funktion „2 × 1 Byte --> 1 × 2 Byte“: Konvertiert zwei 1-Byte-Werte in einen 2-Byte-Wert, z. B. Eingang 1 Byte – niedrig = 255 (\FF), Eingang 1 Byte – hoch = 100 (\64) --> Ausgang 2 Byte = 25855 (\$64 FF).

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

W2

585

Logic -No.1

Input 1byte-low

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

W2

586

Logic -No.1

Input 1byte-high

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

W2

593

Logic -No.1

Output 2byte

2 bytes

C

-

-

T

-

pulses

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 1 Byte – niedrigEingang 1 Byte – hoch	1 Byte	KSA	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
593	Logik – No1...Logik – No 8	Ausgang 2 Byte	2 Byte	KÜ	7.001 Impulse
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

2 × 2 Byte --> 1 × 4 Byte

Funktion „2 × 2 Byte --> 1 × 4 Byte“: Konvertiert zwei 2-Byte-Werte in einen 4-Byte-Wert, z. B. Eingang 2 Byte – niedrig = 65530 (\FF FA), Eingang 2 Byte – hoch = 32768 (\80 00)--> Ausgang 4 Byte = 2147549178 (\$80 00 FF FA).

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585586	Logik – No1...Logik – No 8	Eingang 2 Byte – niedrigEingang 2 Byte – hoch	2 Byte	KSA	7.001 Impulse
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
593	Logik – No1...Logik – No 8	Ausgang 4 Byte	4 Byte	KÜ	12.001Zählerimpulse
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

1 × 1 Byte --> 8 × 1 Bit

Funktion „1 × 1 Byte --> 8 × 1 Bit“: Konvertiert einen 1-Byte-Wert in acht 1-Bit-Werte, z. B. Eingang 1 Byte = 200 --> Ausgang Bit 0 = 0, Bit 1 = 0, Bit 2 = 0, Bit 3 = 1, Bit 4 = 0, Bit 5 = 0, Bit 6 = 1, Bit 7 = 1.

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

■2

585

Logic -No.1

Input 1byte

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

■2

586

Logic -No.1

Output 1bit-bit0

1 bit

C

-

-

T

-

switch

Low

■2

587

Logic -No.1

Output 1bit-bit1

1 bit

C

-

-

T

-

switch

Low

■2

588

Logic -No.1

Output 1bit-bit2

1 bit

C

-

-

T

-

switch

Low

■2

589

Logic -No.1

Output 1bit-bit3

1 bit

C

-

-

T

-

switch

Low

■2

590

Logic -No.1

Output 1bit-bit4

1 bit

C

-

-

T

-

switch

Low

■2

591

Logic -No.1

Output 1bit-bit5

1 bit

C

-

-

T

-

switch

Low

■2

592

Logic -No.1

Output 1bit-bit6

1 bit

C

-

-

T

-

switch

Low

■2

593

Logic -No.1

Output 1bit-bit7

1 bit

C

-

-

T

-

switch

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 1 Byte	1 Byte	KSA	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
586...593	Logik – No1...Logik – No 8	Ausgang 1 Bit – Bit0...Ausgang 1 Bit –Bit 7	1 Bit	KÜ	1.001 Schalten
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

1 × 2 Byte --> 2 × 1 Byte

Funktion „1 × 2 Byte --> 2 × 1 Byte“: Konvertiert einen 2-Byte-Wert in zwei 1-Byte-Werte, z. B. Eingang 2 Byte = 55500 (\D8 CC) --> Ausgang 1 Byte – niedrig = 204 (\CC), Ausgang 1 Byte – hoch = 216 (\$D8).

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

585

Logic -No.1

Input 2byte

2 bytes

C

-

W

-

U

pulses

Low

592

Logic -No.1

Output 1byte-low

1 byte

C

-

-

T

-

counter pulses (0..255)

Low

593

Logic -No.1

Output 1byte-high

1 byte

C

-

-

T

-

counter pulses (0..255)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 2 Byte	2 Byte	KSA	7.001 Impulse
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
592593	Logik – No1...Logik – No 8	Ausgang 1 Byte – niedrigAusgang 1 Byte – hoch	1 Byte	KÜ	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

1 × 4 Byte --> 2 × 2 Byte

Funktion „1 × 4 Byte --> 2 × 2 Byte“: Konvertiert einen 4-Byte-Wert in zwei 2-Byte-Werte, z. B. Eingang 4 Byte = 78009500 (\04 A6 54 9C) --> Ausgang 2 Byte – niedrig = 21660 (\54 9C), Ausgang 2 Byte – hoch = 1190 (\$04 A6).

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 4 Byte	4 Byte	KSA	12.001Zählerimpulse
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
592593	Logik – No1...Logik – No 8	Ausgang 2 Byte – niedrigAusgang 2 Byte – hoch	2 Byte	KÜ	7.001 Impulse
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

1 × 3 Byte --> 3 × 1 Byte

Funktion „1 × 3 Byte --> 3 × 1 Byte“: Konvertiert einen 3-Byte-Wert in drei 1-Byte-Werte, z. B. Eingang 3 Byte = \78 64 C8--> Ausgang 1 Byte - niedrig = 200 (\C8), Ausgang 1 Byte - mittel= 100 (\64), Ausgang 1 Byte - hoch =120 (\78).

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

12

585

Logic -No.1

Input 3byte

3 bytes

C

-

W

-

U

RGB value 3x(0.255)

Low

12

591

Logic -No.1

Output 1byte-low

1 byte

C

-

-

T

-

counter pulses (0.255)

Low

12

592

Logic -No.1

Output 1byte-middle

1 byte

C

-

-

T

-

counter pulses (0.255)

Low

12

593

Logic -No.1

Output 1byte-high

1 byte

C

-

-

T

-

counter pulses (0.255)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 3 Byte	3 Byte	KSA	232.600 RGB-Wert 3 × (0...255)
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
591592593	Logik – No1...Logik – No 8	Ausgang 1 Byte – niedrigAusgang 1 Byte – mittelAusgang 1 Byte – hoch	1 Byte	KÜ	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

3 × 1 Byte --> 1 × 3 Byte

Funktion „3 × 1 Byte --> 1 × 3 Byte“: Konvertiert drei 1-Byte-Werte in einen 3-Byte-Wert, z. B. Eingang 1 Byte – niedrig = 150 (\96), Eingang 1 Byte – mittel = 100 (\64), Eingang 1 Byte – hoch = 50 (\32) --> Ausgang 3 Byte = \32 64 96.

Number *

Name

Object Function

Description

Group Address

Length

C

R

W

T

U

Data Type

Priority

#585

Logic -No.1

Input 1byte-low

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

#586

Logic -No.1

Input 1byte-middle

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

#587

Logic -No.1

Input 1byte-high

1 byte

C

-

W

-

U

counter pulses (0..255)

Low

#593

Logic -No.1

Output 3byte

3 bytes

C

-

-

T

-

RGB value 3x(0..255)

Low

Nr.	Name	Objektfunktion	Länge	Flag	Datentyp
585	Logik – No1...Logik – No 8	Eingang 1 Byte – niedrigEingang 1 Byte – mittelEingang 1 Byte – hoch	1 Byte	KSA	5.010Zählerimpulse(0...255)
Das Kommunikationsobjekt wird für die Eingabe eines Werts verwendet, dessen Konvertierung erforderlich ist.
593	Logik – No1...Logik – No 8	Ausgang 3 Byte	3 Byte	KÜ	232.600 RGB-Wert 3 × (0...255)
Das Kommunikationsobjekt wird zum Ausgeben des konvertierten Werts verwendet.

4 Symbole

4.1 Funktionsseiten-Symbole

4.1.1 Symbolliste für Funktionsseite

Aus-tausch-ID	ETS-Optionen	Symbol	Aus-tausch-ID	ETS-Optionen	Symbol
0	Schalten_Standard		0	Schalten/Dimmen_Standard
1	Wert senden_Standard		2	Szenensteuerung_Standard
3	Vorhang_Standard		4	Rolladen_Standard
5	Jalousie_Standard		11	Kein Symbol, nur Text	S Symbol, nur Anzeigete xt
12	Deckenlicht		13	Einbauleuchte
14	Wandleuchte		15	Strahler
16	Kronleuchter		22	EIN
23	AUS		24	Belegt 1
25	Unbelegt 1		26	Belegt 2
27	Unbelegt 2		28	Willkommen
29	Besuch		30	Abendessen
31	Party		32	Treffen
33	Schlafen		34	Lesen
35	Medien		36	Reinigen
37	TV		38	Audio
39	Buchse (CHN)		40	Buchse (EU)
41	Lüfter		42	Türverriegelung
43	Türzugang		44	Stromversorgung
45	Fenster 1		46	Fenster 2
47	Alarm		48	Zeitschalter
49	Projektor		50	Multimedia
51	Elektrische Heizung		52	Klimaanlage 1
53	Klimaanlage 2		54	Frische Luft
55	Einstellung

4.1.2 Symbole für die Funktionsseite über Micro-SD-Karte ersetzen

Micro-SD-Karte mit den folgenden Einstellungen einsetzen:

1. Erstellen Sie einen neuen Ordner mit dem Namen Functionicon im Stammverzeichnis der Micro-SD-Karte.

2. Legen Sie die Symboldateien im Ordner ab. Beachten Sie, dass der Name der neuen Symboldatei identisch mit dem Namen des zu ersetzenden Symbols sein muss.

3. Alle Symbole müssen gemäß der folgenden Namensregel benannt werden:

4. Für jede Symbol-ID-Nummer (siehe Symbolliste für Funktionsseite [→ 121]) ist das Symbol für den „AUS“-Status obligatorisch, d. h. für ID = n Symbole ist „icon_n_a.png“ obligatorisch.

5. Die Bildauflösung darf max. 80 × 80 px betragen, das Suffix muss „png“ lauten.

Namensregel

	Symbol	_1	_a	.png
Titel von Symboldateien (fest)
ID-No austauschen	0...5, 12...55: Funktionsseiten-SymboleDie Symbolliste ist unterSymbolliste für Funktionsseite[→ 121] einsehbar.
Symbolstatus	1. AUS-Status2. EIN-Status (sowohl der untere Bereich als auch das Symbol ist aktiviert)3. EIN-Status (nur das Symbol ist aktiviert)
Format von Symboldateien (fest)

Beispiel: Die folgenden 3 Symbole sind für den Status „Licht EIN/AUS“ vorgegeben, und für sie gilt ID = 0.

Um sie zu ersetzen, sind die neuen Symbole im Ordner Functionicon mit der folgenden Kombination zulässig:

	a: AUS-Status	b: EIN-Status	c: EIN-Status
Kombination 1	icon_0_a.png	icon_0_b.png	icon_0_c.png
Kombination 2	icon_0_a.png	-	icon_0_c.png
Kombination 3	icon_0_a.png	icon_0_b.png	-
Kombination 4	icon_0_a.png	-	-

Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole hochzuladen:

Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole zu löschen:

1. Erstellen Sie einen neuen Ordner mit dem Namen Functionicon im Stammverzeichnis der Micro-SD-Karte.
2. Legen Sie keine Symboldateien mit korrektem Namen im Ordner ab.

Hinweis

• Unterstützung nur für SDHC-Karte und FAT32-Format
• Unterstützung nur für Micro-SD-Karten mit einer Speicherkapazität von max. 32 GB
• Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Wenn die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht, wird die Meldung "Bild ist ungültig, bitte überprüfen!" angezeigt.

4.2 Startseiten-Symbole

4.2.1 Symbolliste für Startseite

Austausch-ID	ETS-Optionen	Symbol	Austausch-ID	ETS-Optionen	Symbol
70	Multifunktion_Standard		71	Temperaturregelung_Standardz. B.32°CHVAC	Keinspezifisches SymbolAktuelleEinstellungenanzeigen,z. B.Heizen/Kühlen,Lüfterdrehzahl,Temperatur
72	VRFGerät_Standardz. R.Z847]	Keinspezifisches SymbolAktuelleEinstellungenanzeigen,z. B.Heizen/Kühlen,Lüfterdrehzahl,Temperatur	73	Bodenheizung_Standardz. B.Floor heating27°C	Keinspezifisches SymbolAktuelleEinstellungenanzeigen,z. B.Temperatur,BodenheizungsventilEIN/AUS
74	Audio_Standard		75	Luftqualität_Standard
76	RGB-Dimmen_Standard		77	Lüftung_Standard
78	Energiezähler_Standard		91	Beleuchtung
92	Szenario		94	Beschattung
100	Bodenheizung		101	Wasserheizung – Radiator
106	Lüftung		107	Leistungsmesser
108	Stromüberwachung		109	Heizen
110	Kühlen		111	Heizen/Kühlen
112	Temperatur		113	Audio-/Videosystem
114	Sicherheit		115	Schlafzimmer 1
116	Schlafzimmer 2		117	Wohnzimmer 1
118	Wohnzimmer 2		119	Esszimmer
121	Arbeitszimmer		122	Fitnessraum
123	Keller		124	Büro
125	Besprechungsraum		126	Ausstellungsraum
127	Schulungsraum		128	Lager
129	Gebäude		130	Erholung
131	Empfang

4.2.2 Symbole für die Startseite über Micro-SD-Karte ersetzen

Micro-SD-Karte mit den folgenden Einstellungen einsetzen:

1. Erstellen Sie einen neuen Ordner mit dem Namen Pageicon im Stammverzeichnis der Micro-SD-Karte.

2. Legen Sie die Symboldateien im Ordner ab. Beachten Sie, dass der Name der neuen Symboldatei identisch mit dem Namen des zu ersetzenden Symbols sein muss.

3. Alle Symbole müssen gemäß der folgenden Namensregel benannt werden:

4. Für jede Symbol-ID-Nummer (siehe Symbolliste für Startseite [→ 125]) ist das Symbol für den „AUS“-Status obligatorisch, d. h. für ID = n Symbole ist „icon_n_a.png“ obligatorisch.

5. Die Bildauflösung darf max. 80 × 80 px betragen, das Suffix muss „png“ lauten.

Namensregel im Ordner Pageicon

	Symbol	_70	_a	.png
Titel von Symboldateien (fest)
ID-No austauschen	70...78, 91...131: Startseiten-SymboleDie Symbolliste ist unterSymbolliste für Startseite[→ 125] einsehbar.
Symbolstatus	1. AUS-Status2. EIN-Status (sowohl der untere Bereich als auch das Symbol ist aktiviert)
Format von Symboldateien (fest)

Beispiel: Die folgenden 2 Symbole sind für den Status „Multifunktion“ vorgegeben, und für sie gilt ID = 70.

Um sie zu ersetzen, sind die neuen Symbole im Ordner Pageicon mit der folgenden Kombination zulässig:

	a: AUS-Status	b: EIN-Status
Kombination 1	icon_70_a.png	icon_70_b.png
Kombination 2	icon_70_a.png	-

Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole hochzuladen:

Setzen Sie die Micro-SD-Karte ein, um die benutzerdefinierten Symbole zu löschen:

1. Erstellen Sie einen neuen Ordner mit dem Namen Pageicon im Stammverzeichnis der Micro-SD-Karte.
2. Legen Sie keine Symboldateien mit korrektem Namen im Ordner ab.

Hinweis

• Unterstützung nur für SDHC-Karte und FAT32-Format
• Unterstützung nur für Micro-SD-Karten mit einer Speicherkapazität von max. 32 GB
• Das Gerät verfügt über einen Bildspeicher von ca. 4 MB. Wenn die Gesamtgröße der gültigen Bilder auf der Micro-SD-Karte über 3,8 MB hinausgeht, wird die Meldung "Bild ist ungültig, bitte überprüfen!" angezeigt.

5 Anhang

5.1 Haftungsausschluss Cyber-Sicherheit

Siemens offeriert ein Portfolio von Produkten, Lösungen, Systemen und Dienstleistungen mit Sicherheitsfunktionen, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Im Geschäftsfeld der Gebäudetechnik umfasst dies Systeme für Gebäudeautomation und -leittechnik, Brandschutz, Sicherheitsmanagement und physische Sicherheitssysteme. Um Anlagen, Systeme, Maschinen und Netzwerke vor Online-Bedrohungen zu schützen, ist es erforderlich, ein ganzheitliches, dem neuesten Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes.

Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhindern. Diese sollten nur mit einem Netzwerk oder dem Internet verbunden werden, wenn und soweit die Verbindung erforderlich ist und angemessene Sicherheitsvorkehrungen (z. B. Firewalls bzw. Netzwerksegmentierung) vorhanden sind. Darüber hinaus sind die Sicherheitsempfehlungen von Siemens zu beachten. Für nähere Informationen kontaktieren Sie bitte Ihren Ansprechpartner bei Siemens oder besuchen Sie unsere Webseite https://www.siemens.com/global/de/home/unternehmen/themenfelder/zukunft-der-industrie/industrial-security.html.

Zur Verbesserung der Sicherheit wird das Portfolio von Siemens kontinuierlich weiterentwickelt. Siemens empfiehlt dringend, Updates zu verwenden, sobald diese zur Verfügung stehen, und stets die neusten Versionen zu verwenden. Werden Versionen verwendet, die nicht mehr unterstützt werden, oder werden neueste Updates nicht verwendet, kann sich Ihr Risiko bezüglich Online-Bedrohungen erhöhen. Siemens empfiehlt dringend, Sicherheitsempfehlungen zu den neuesten Sicherheitsgefährdungen, Patches und damit verbundenen Maßnahmen zu befolgen, die unter anderem unter https://www.siemens.com/cert/de/cert-security-advisories.htm veröffentlicht werden.

Herausgegeben von

Siemens Schweiz AG

Smart Infrastructure

Global Headquarters

Theilerstrasse 1a

CH-6300 Zug

[phone]

© Siemens Schweiz AG, 2021

Liefermöglichkeiten und technische Änderungen vorbehalten.
