BEDIENUNGSANLEITUNG 9070-4 Hazet

Bedienungsanleitung Druckluft-Wartungseinheit /Filterdruckminderer

9070

1. Zu Ihrer Sicherheit

Vor Inbetriebnahme sind dieser Anwendungs- hinweis sowie die beiliegenden Sicherheitsvorschriften für Pneumatik-Werkzeuge zu lesen und zu beachten.

Zum bestimmungsgemäßen Gebrauch des Werk - zeuges gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen.

Für Verletzungen und Schäden, die aus unsachgemäßer und zweckentfremdeter Anwendung bzw. Zuwiderhandlung gegen die Sicherheitsvorschriften resultieren, übernimmt HAZET keine Haftung oder Gewährleistung. Hierfür haftet allein der Betreiber.

2. Symbolerklärung

ACHTUNG: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!

ANLEITUNG / HINWEISE LESEN!

reiber ist verpflichtet den Anwendungshinweis und die Sicherheitsvorschriften zu beachten und alle Anwender des Werkzeugs gemäß dieser zu unterweisen.

HINWEIS!

Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern.

WARNUNG!

Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedingungen, Sicherheitsgefahren bzw. Sicherheitshinweise. ACHTUNG!

Dieses Symbol kennzeichnet Hinweise, deren Nichtbeachtung Beschädigungen, Fehlfunktionen und/oder den Ausfall des Gerätes zur Folge haben.

3. Ersatzteile

• Aus Sicherheitsgründen dürfen nur Original-Ersatzteile des Herstellers verwendet werden.
• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.
• Bei Verwendung nicht freigegebener Ersatzteile erlöschen sämtliche Garantie-, Service-, Schadensersatz- und Haftpflicht ansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

4. Entsorgung

• Zur Aussonderung, reinigen und unter Beachtung geltender Arbeits- und Umweltschutzvorschriften zerlegen.
• Bestandteile der Wiederverwertung zuführen.

5. Bestimmungsgemäße Verwendung

- Filtern der Druckluft mittels Filtereinsatz zur Beseitigung von Schmutz und Rostpartikeln im Druckluft-System

- Reduzieren des Luftdruckes zur Anpassung an die betriebenen Werkzeuge.

- Schmieren der Druckluft zur Verhinderung von Korrosion. (Nur bei Wartungseinheit)

6. Lieferumfang

9070-2, -3, -4•Wartungseinheit Filterdruckminderer Öler

① Druckmanometer
② Druckregler
③ Filterregler
④ Kondenswasser-Ablassventil
⑤ Ölmengenregler
⑥ Öleinfüllstutzen
⑦ Ölbehälter
⑧ Gewindestopfen (Rückseite zum Manometer)

8. Technische Daten

	Wartungseinheit			Filterdruckminderer
	9070-2	9070-3	9070-4	9070-5	9070-6	9070-7
Anschlussgewinde	1/2"	3/8"	1/4"	1/2"	3/8"	1/4"
Durchfluss bei 6,3 barNI/min	5000	5000	1800	5000	5000	1800
Arbeitsdruck max. bar	12	12	10	12	12	10
Druck max. bar	16	16	12	16	16	12
Druckanzeige bar	0,5–12	0,5–12	0,5–10	0,5–12	0,5–12	0,5–10
zulässigerTemperaturbereich °C	-10 bis+55	-10 bis+55	-10 bis+55	-10 bis+55	-10 bis+55	-10 bis+55
FilterdruckmindererFüllkapazität ml	50	50	30	50	50	30
ÖlbehälterFüllkapazität ml	170	170	40	-	-	-
Filtereinsatz mm	10	10	10	10	10	10
Manometer Anschluss	1/8"	1/8"	1/8"	1/8"	1/8"	1/8"

9. Vor Inbetriebnahme

vor der Montage Durchflussrichtung – mit Pfeilen gekennzeichnet – beachten

• Der Filterdruckminderer ist mit einem vorderen und hinteren Ausgang für das Manometer versehen. Den nicht benutzten Ausgang mittels Gewindestopfen ⑧ schließen.
• Bevor das System unter Druck gesetzt wird, den Öler entweder direkt durch Abschrauben des Ölbehälters ⑦ oder durch die Öffnung des über dem Körper liegenden Öleinfüllstutzens ⑥ mit Öl füllen.

Verwenden Sie immer geeignete Öle, wie z.B. HAZET Pneumatik-Spezialöl 9400-100 oder ISO und UNI FD Öle.

10. Anwendung

- Einstellen des Luftdruckes:

Durch Betätigen des Druckreglers ② am Filterdruckminderer

1. Den Druckregler nach oben ziehen, sodass er entriegelt und gedreht werden kann
2. Druck steigern: Im Uhrzeigersinn drehen Druck reduzieren: Gegen den Uhrzeigersinn drehen
3. Ist der gewünschte Druck eingestellt, wird der Druckregler nach unten gedrückt, sodass er verriegelt.
4. Durch eine letzte Drehung im Uhrzeigersinn wird der gewünschte Druck erreicht.

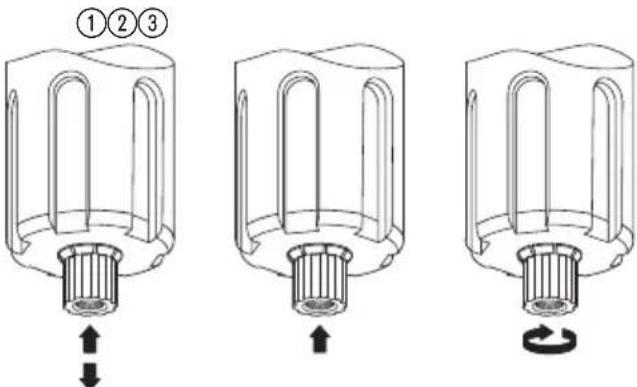

• Ablassen des Kondenswassers

Im unteren Teil des Filterbechers befindet sich das Ablassventil ④ für das Kondenswasser.

• Position ① – halbautomatisch: Ventilknopf in mittlerer, freier Position – unter Druck schließt sich das Ventil, ist kein Druck vorhanden, wird das gesammelte Kondenswasser abgelassen.
• Position ② – manuell ablassen: wird der Druckknopf gedrückt, so wird das gesammelte Kondenswasser abgelassen, auch unter Druck.
• Position ① – manuelles Schließen: Durch Drehen des Druckknopfes gegen den Uhrzeigersinn wird das Ventil geschlossen. Das Kondenswasser muss nun regelmäßig manuell abgelassen werden.

- Ölmenge dosieren

Die zu sprühende Ölmenge mittels des Ölmengenreglers ⑤ auf dem Öler wie folgt dosieren:

• Den Ölmengenregler im Uhrzeigersinn drehen, um die Ölmenge zu verringern
• Gegen den Uhrzeigersinn, um die Ölmenge zu erhöhen.

WARNUNGEN:

Der Höchstdruck im Einlass darf die in den Technischen Daten angegebenen Werte nicht überschreiten;

• Keinen Wärmequellen über 60 °C aussetzen.
• Wartungseinheit und Filterdruckminderer sollen nicht in Anlagen eingebaut werden, die Stössen, Vibrationen oder anderen Beanspruchungen unterliegen.
• Wartungseinheit und Filterdruckminderer sollen nicht in Anlagen mit starken Alkohol- oder Lösemittelkonzentrationen eingebaut werden.
• Die Becher oder andere Teile der Wartungseinheit bzw. des Filterdruckminderers erst abschrauben, wenn der Druck aus dem System abgelassen wurde.
  • Außerhalb der Reichweite von Kindern halten.
• Unkorrekter Gebrauch kann das Produkt beschädigen, daher ist diese Anleitung genauestens zu beachten.

11. Aufbewahrung/Lagerung

Das Gerät ist unter folgenden Bedingungen zu lagern und aufzubewahren:

• Nicht im Freien aufbewahren.
• Trocken und staubfrei lagern.
• Keinen Flüssigkeiten und aggressiven Substanzen aussetzen.
  • Lagertemperatur -10 bis +55 °C.
  • Relative Luftfeuchtigkeit max. 65 %.

12. Wartung, Pflege und Instandhaltung

• Die Becher nur mit Wasser und Seife reinigen. Benutzen Sie keine: Reinigungsöle, Öle für Bremskreisläufe oder Lösemittel.
• Regelmäßig das sich im Filterbecher ablagernde Kondenswasser, entfernen.

ACHTUNG: für die Modelle 9070-3, 9070-4, 9070-6 und 9070-7 wird der Einsatz von GAV Sprinter ADPV 22L Öl empfohlen.

Jedes andere Öl, das den speziellen Schmiermittelmerkmalen nicht entspricht, könnte das Produkt für immer und irreparabel beschädigen.
