VMPA1-MPM-EV-AB-8 - Nicht kategorisiert Festo - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Verkettungsmodul (Manifold-Modul)
Abmessungen (B×H×T)	ca. 100 mm × 50 mm × 80 mm
Gewicht	ca. 0,5 kg
Versorgungsspannung	24 V DC
Maximaler Strom	2 A
Schutzart	IP20
Anzahl der Module	2 (Modul 1: VMPA-MPM-EV-AB, Modul 2: VMPA-MPM-EV-ABV)
Hauptfunktionen	Elektrische Verkettung von Ventilinselmodulen, Kurzschlussschutz durch Endstück
Material	Aluminium, Kunststoff
Montage	Reihenmontage mit Endstücken, Schraubbefestigung
Wartung und Reinigung	Regelmäßige Überprüfung der elektrischen Verbindungen; Reinigung mit trockenem Tuch
Sicherheitshinweise	Endstück bei letzter Verkettung einsetzen, sonst Kurzschluss; Arbeiten nur spannungsfrei durchführen
Ersatzteile	Endstück MPA (Bestellnummer 3), Module VMPA..-MPM-EV-AB..
Reparierbarkeit	Module und Endstücke austauschbar
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +70 °C
Zertifizierungen	CE
Hersteller	Festo SE & Co. KG
Herstellungsland	Deutschland

Häufig gestellte Fragen - VMPA1-MPM-EV-AB-8 Festo

Welche Spannung benötigt das Modul VMPA1-MPM-EV-AB-8?

Das Modul wird mit 24 V DC betrieben. Der maximale Strom beträgt 2 A.

Wie wird das Modul montiert?

Die Montage erfolgt durch Reihenverdrahtung der Module VMPA-MPM-EV-AB und VMPA-MPM-EV-ABV. Dabei muss vor der rechten Endplatte das Endstück 3 eingesetzt werden, um Kurzschlüsse zu vermeiden.

Was passiert, wenn das Endstück nicht eingesetzt wird?

Fehlt das Endstück bei der letzten elecktrischen Verkettung vor der rechten Endplatte, kann es zu einem Kurzschluss kommen.

Kann ich weitere Module an das VMPA1-MPM-EV-AB-8 anschließen?

Ja, das System ist für die Erweiterung mit weiteren Modulen ausgelegt. Verwenden Sie die passenden Endstücke und achten Sie auf die korrekte Reihenfolge.

Wie reinige ich das Modul?

Reinigen Sie das Modul mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser.

Welche Ersatzteile sind verfügbar?

Ersatzteile umfassen das Endstück MPA und die Module VMPA..-MPM-EV-AB... Diese können einzeln bestellt und ausgetauscht werden.

Ist das Modul reparierbar?

Ja, das Modul ist reparierbar. Defekte Module oder Endstücke können ausgetauscht werden.

Welche Schutzart hat das Modul?

Das Modul hat die Schutzart IP20, d.h. Schutz gegen feste Fremdkörper >12 mm, aber nicht gegen Wasser.

Wo finde ich die Bedienungsanleitung?

Die Bedienungsanleitung finden Sie als PDF-Download auf der Website von Festo oder auf Portalen wie notice-facile.com.

Welche Temperaturbereiche sind für Betrieb und Lagerung zulässig?

Der Betriebstemperaturbereich liegt zwischen 0 °C und +50 °C, der Lagerbereich zwischen -20 °C und +70 °C.

BEDIENUNGSANLEITUNG VMPA1-MPM-EV-AB-8 Festo

1. Vorbereitung zur Montage

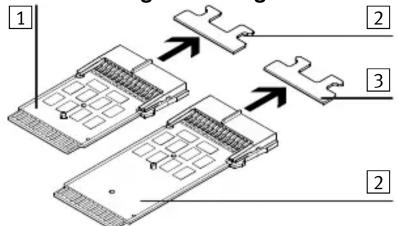

- Enten Sie das Endstück 3 an allen El. Verkettungen 1 und 2.

Montageanleitung (de)

693 643 / 2005-08a

Elektrische Verkettung

VMPA..-MPM-EV-AB..

FESTO

Festo SE & Co. KG

Postfach

73726 Esslingen

++49/(0)711/347-0

www.festo.com

Warning

Bei der letzten elektrischen Verkettung vor der rechten Endplatte muss das Endstück 3 wieder eingesetzt werden, ansonsten kommt es zu einem Kurzschluss.

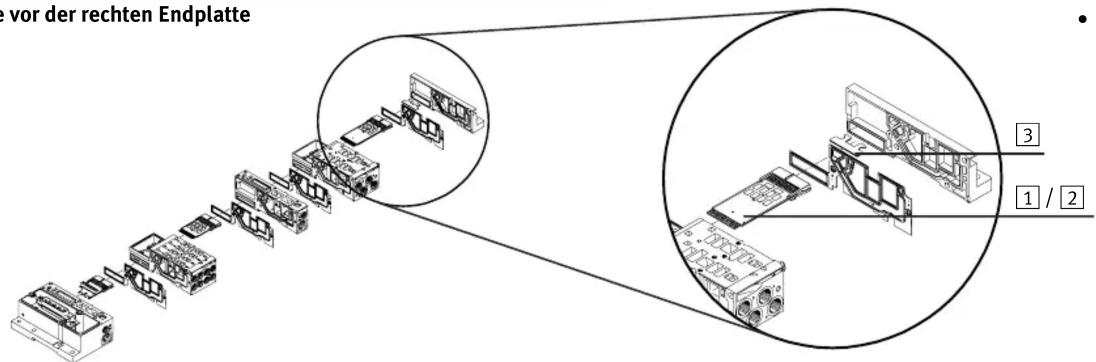

1. Montage vor der rechten Endplatte


- Setzen Siesider Endstücke 3 wieder ein.

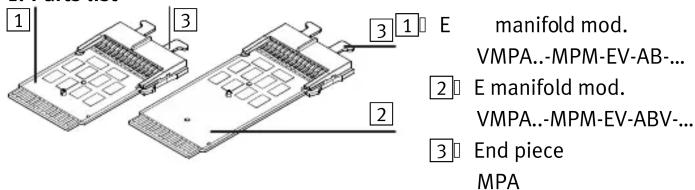

1. Parts list
