| Produkttyp | Pneumatikzylinder |
| Modell | EHAM-H1-25-L2-80 |
| Marke | Festo |
| Kolbendurchmesser | 25 mm |
| Hub | 80 mm |
| Bauform | Kompaktzylinder |
| Betriebsmedium | Druckluft nach ISO 8573-1:2010 [7:4:4] |
| Betriebsdruck | 1,5 … 10 bar |
| Umgebungstemperatur | −20 … +80 °C |
| Kolbenkraft (bei 6 bar) | 295 N (ausfahrend), 247 N (einfahrend) |
| Max. Geschwindigkeit | 1 m/s |
| Dämpfung | Elastische Dämpfung (PPS) |
| Anschluss | G1/8 |
| Werkstoff Gehäuse | Aluminium, eloxiert |
| Werkstoff Kolbenstange | Edelstahl |
| Gewicht | ca. 0,3 kg |
| Einbaulage | beliebig |
| Schutzart | IP40 |
| Wartung | wartungsfrei |
| Zubehör | Fußbefestigung, Flansch, Gabelkopf |
| Zulassung | c UL us – Listed (OL) |
Häufig gestellte Fragen - EHAM-H1-25-L2-80 Festo
Benutzerfragen zu EHAM-H1-25-L2-80 Festo
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch EHAM-H1-25-L2-80 - Festo und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EHAM-H1-25-L2-80 von der Marke Festo.
BEDIENUNGSANLEITUNG EHAM-H1-25-L2-80 Festo
Adapterplattenbausatz
EHAM-H1-...-L2-...
- Teileliste
Bestimmungsgemäß dient der Adapterbausatz 2 dazu das Dreh-Hub-Modul EHMB 1 mit der Achse EGC/DGC 3 zu verbinden.
Der Adapterbausatz 2 besteht aus 2 identischen L-förmigen Adapterplatten.
- Montage

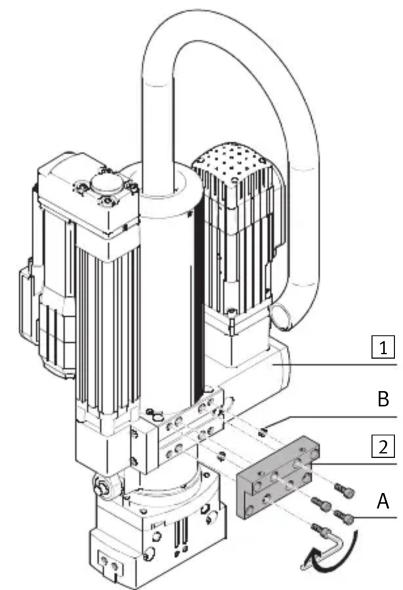

- Ratzieren Sie die Zentrierhülsen (B) am Dreh-Hub-Modul 1.
- Befestigen Sie eine der Adapterplatten 2 am Dreh-Hub-Modul 1 mit den Schrauben (A).
- Halten Sie das zulässige Anziehdrehmoment M_A ein.

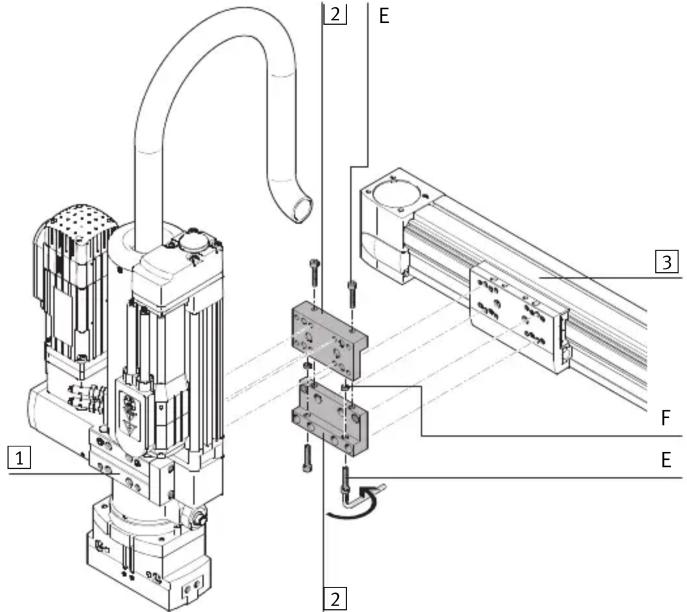

- Platzieren Sie die Zentrierhülsen (D) am Schlitten der Achse 3.
- Befestigen Sie die andere Adapterplatte 2 an der Achse 3 mit den Schrauben (C).
- Halten Sie das zulässige Anziehdrehmoment M_A ein.
- Platzieren Sie die Zentrierhülsen (F) in der unteren Adapterplatte 2 die bereits an der Achse 3 montiert ist.
- Platzieren Sie die obere Adapterplatte 2 die bereits am Dreh-Hub-Modul 1 montiert ist, an der unteren Adapterplatte 2 wie abgebildet.
• Drehen Sie die Schrauben (E) fest.
- Halten Sie das zulässige Anziehdrehmoment M ein.
i Info
Bevorzugt soll das schwerere Teil (hier der EHMB 1) auf den Adapter des leichteren Teils (hier EGC/DGC 3) aufgesetzt werden, wie abgebildet.
- Beachten Sie, dass wenn die Adapterplatten 2 anders herum montiert werden, ein Monteur mehr erforderlich ist um das schwerere Teil (hier der EHMB 1) zu stützen.
- Schraubengrößen und Anziehdrehmomente M_A^1)
| 1 Dreh-Hub-Modul | EHMB | |||||
| 20 25 | 32 | |||||
| 2 Bausatz | EHAM-H1- | |||||
| 25-L2-8020-L2 | 80-L2-120 | |||||
| 3 Achse | EGC DGC EGC DGC EGC DGC | |||||
| 80 25 80 25 120 40 | ||||||
| M_A^1) [Nm] | ||||||
| A Zylinderschraube nach DIN 912 | ||||||
| M5x14 - 8.8 | 6 | 4 | x | 4 | x | |
| M5x16 - 8.8 | 4x | |||||
| B Zentrierhülse | ||||||
| ZBH-7 | 2x 2x | |||||
| ZBH-9 | 2x | |||||
| C Zylinderschraube nach DIN 912 | ||||||
| M5x14 - 8.8 | 6 | 4 | x | 4 | x | |
| M6x16 - 10.9 | 10 4x | |||||
| D Zentrierhülse | ||||||
| ZBH-9 2x | 2x 2x | |||||
| E Zylinderschraube nach DIN 912 | ||||||
| M5x25 - 10.9 | 6 | 4 | x | 4 | x | |
| M6x30 - 10.9 | 10 4x | |||||
| F Zentrierhülse | ||||||
| ZBH-7 2x | 2x | |||||
| ZBH-9 | 2x | |||||
FESTO
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Adapter plate kit
EHAM-H1-...-L2-...
- Parts list
2 Adapter plate kit EHAM-H1-...-L2-...
