BEDIENUNGSANLEITUNG VMPAL-LW Festo
1 Lösehilfe VMPAL-LW
Bestimmungsgemäß dient die Lösehilfe 1 dazu, das Elektronikmodul 3 zu demontieren.
2. Demontage:
Bei Anschlussplatte MPAL-AP-4X10
2 Anschlussplatte (Baugruppe)
3 Elektronikmodul

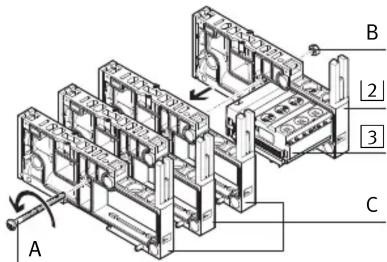

- Drehen Sie die Schraube (A) heraus. Achten Sie auf die Mutter (B), damit sie dabei nicht verloren geht.
- Ziehen Sie diese drei Anschlussplatten (C) ab.

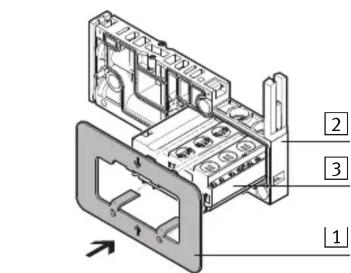

- Führen Sie die Lösehilfe 1 in die vorgesehenen Nuten im Elektronikmodul 3 ein.
- Platzieren Sie alles über einer ebenen Fläche.

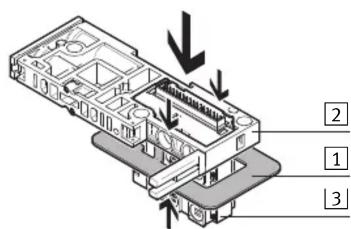

- Drücken Sie die Lösehilfe 1 und die Anschlussplatte 2 gleichmäßig zusammen, bis Sie spüren, dass die Schnapphaken nachgeben.
- Drücken Sie das Elektronikmodul 3 gegen die ebene Fläche und somit nach oben aus der Anschlussplatte 2 heraus.
Bei Anschlussplatte VMPAL-AP-10 und Einspeisemodul VMPAL-SP
2 Anschlussplatte/Einspeisemodul
3 Elektronikmodul

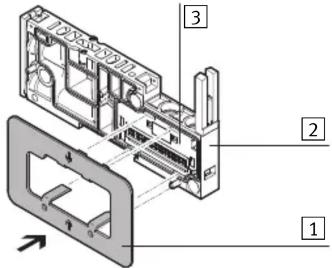

- Führen Sie die Lösehilfe 1 in die vorgesehenen Nuten im Elektronikmodul 3 ein.
- Drücken Sie die Lösehilfe 1 und das Bauteil 2 gleichmäßig zusammen, bis Sie spüren, dass die Schnapphaken nachgeben.
- Halten Sie dies so fest.

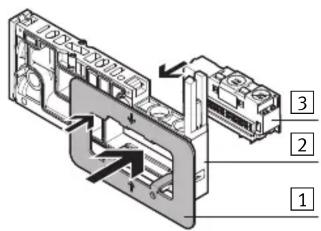

- Drücken Sie das Elektronikmodul 3 gleichzeitig mit den Daumen aus dem Bauteil 2 heraus.
Alternative zum einfacheren Herausdrücken des Elektronikmoduls 3:

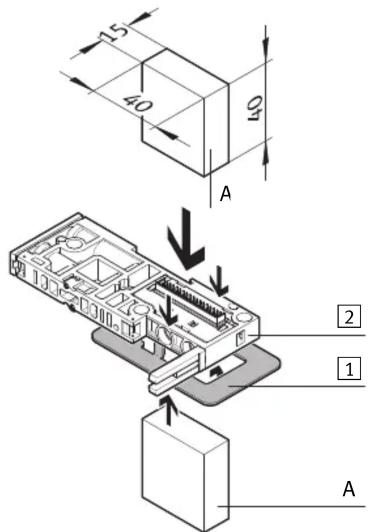

- Fertigen oder verwenden Sie einen kleinen Block (A), der ungefähr den nebenstehenden Maßen [mm] entspricht.
- Stellen Sie den Block (A) unter die Lösehilfe 1 auf eine ebene Fläche.
- Drücken Sie die Lösehilfe 1 und das Bauteil 2 gleichmäßig zusammen, bis Sie spüren, dass die Schnapphaken nachgeben.

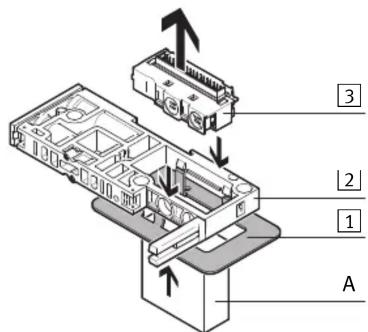

- Drücken Sie das Elektronikmodul 3 auf den Block (A) und somit nach oben aus dem Bauteil 2 heraus.
FESTO
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Releasing tool
VMPAL-LW
- Parts list
