Produkttyp	Schaltfahne für Näherungsschalter
Modell	EAPM-G1-35-SLS
Hersteller	Festo
Verwendung	Schalten von Näherungsschaltern in Sensornuten von Linearachsen
Befestigung	Über zwei Zylinderschrauben (M4x6, Anzugsmoment 2,9 Nm)
Kompatible Achsen	Festo-Achsen mit Sensornuten, speziell für EAPM-G1-35
Material	Stahl, magnetisch
Gewicht	ca. 30 g (geschätzt)
Abstand zum Näherungsschalter	S = 0,5 ... 2 mm
Schutzart	IP20 (nicht spezifiziert, typisch für mechanische Teile)
Betriebstemperatur	-20 °C bis +60 °C (übliche Festo-Werte)
Wartung	Keine regelmäßige Wartung erforderlich; Schmutzentfernung bei Bedarf
Reinigung	Mit trockenem oder leicht feuchtem Tuch, keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht im vorderen Bereich (A) der Führung montieren; Quetsch- und Abschergefahr vermeiden
Ersatzteile	Schrauben separat erhältlich (M4x6, 2,9 Nm) bei Festo
Reparatur	Bei Beschädigung nur durch Festo-Originalersatzteile ersetzen
Montageposition	Rechts oder links an den Befestigungsbohrungen (B)
Fremdbeeinflussung	Vermeiden, dass andere magnetische oder ferritische Teile in der Nähe der Näherungsschalter sind
Lieferumfang	1x Schaltfahne, 2x Zylinderschrauben

Häufig gestellte Fragen - EAPM-G1-35-SLS Festo

Wozu dient die Schaltfahne EAPM-G1-35-SLS?

Die Schaltfahne dient zum Schalten von Näherungsschaltern, die in Sensornuten von Festo-Linearachsen befestigt sind.

Welche Schraubengröße wird für die Montage benötigt?

Es werden zwei Zylinderschrauben M4x6 mit einem Anzugsmoment von 2,9 Nm verwendet.

Kann die Schaltfahne auch an anderen Achsen montiert werden?

Sie ist für Festo-Achsen mit Sensornuten ausgelegt, insbesondere für das Modell EAPM-G1-35. Bei anderen Achsen muss die Kompatibilität geprüft werden.

Wie groß muss der Abstand zwischen Schaltfahne und Näherungsschalter sein?

Der Abstand S = 0,5 bis 2 mm zwischen der Schaltfahne und dem Näherungsschalter (C) muss eingehalten werden.

Darf die Schaltfahne im vorderen Bereich der Führung montiert werden?

Nein, die Montage im vorderen Bereich (A) der Führung ist verboten wegen Quetsch- und Abschergefahr.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Vorsicht: Quetsch- und Abschergefahr durch Falschmontage. Die Schaltfahne muss rechts oder links an den Befestigungsbohrungen (B) angebracht werden.

Kann die Schaltfahne gereinigt werden?

Ja, mit einem trockenen oder leicht feuchten Tuch. Keine aggressiven Reinigungsmittel verwenden.

Wo finde ich Ersatzschrauben für die Schaltfahne?

Die Schrauben (M4x6, 2,9 Nm) sind als Festo-Originalersatzteile erhältlich.

Ist die Schaltfahne wartungsfrei?

Ja, sie benötigt keine regelmäßige Wartung. Bei Verschmutzung kann sie gereinigt werden.

Welche Auswirkungen hat eine falsche Montage auf die Funktion?

Eine falsche Montage kann zu Fehlschaltungen oder mechanischen Beschädigungen führen. Der Abstand und die Position müssen genau eingehalten werden.

BEDIENUNGSANLEITUNG EAPM-G1-35-SLS Festo

Bestimmungsgemäß dient die Schaltfahne 1 dazu, die Näherungsschalter (C) die in den Sensornuten der Achse befestigt sind zu schalten.

2. Schraubengrößen und Anziehdrehmomente M _A 1)

EAPM-G1- 35-S		LS	45-SLS	55-SLS	75-SLS
2 Schraube M_A [Nm]		M4x6	M5x8	M5x8	M6x10
		2,9	5,9	5,9	9,9

3. Montage

Vorsicht

Quetsch- und Abschergefahr durch Falschmontage.

Verletzung der Finger!

• Montieren Sie die Schaltfahne 1 wie folgt:

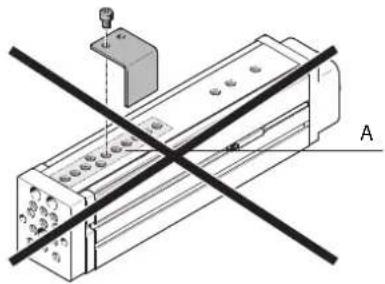

- Stellen Sie sicher, dass die Schaltfahne 1 nicht im vorderen Bereich (A) der Führung montiert wird.

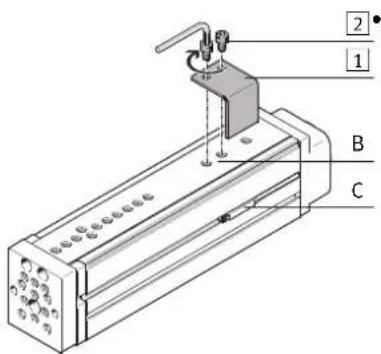

Platzieren Sie die Schalt-fahne 1 nach rechts oder links an den Befestigungs-bohrungen (B).

- Drehen Sie die Schrauben 2 fest. Halten Sie das zulässige Anziehdrehmoment ein.

Hinweis

Es verbleibt ein Abstand S = 0,5 ... 2 mm zwischen dem Näherungsschalter (C) und der Schaltfahne 1.

- Vermeiden Sie eine Fremdbeeinflussung im Nahbereich der Näherungsschalter, durch andere magnetische oder ferritische Teile als die Schaltfahne 1.
