BEDIENUNGSANLEITUNG VABB-P3-1 Festo

1 Abdeckplatte (1x) VABB-P3-1

2 Schraube (6x) M3x14 (Torx T10)

3 Dichtung (aufgeklebt)

Bestimmungsgemäß dient die Abdeckplatte 1 zur Abdeckung der Abluftkanäle am Proportional-Wegeventil VPWP-... (B).

Vorsicht

Verletzungsgefahr durch unkontrollierte Bewegungen von Bauteilen! Vor der Montage bzw. Demontage:

- Stellen Sie sicher, dass im strom- und drucklosen Zustand montiert wird.

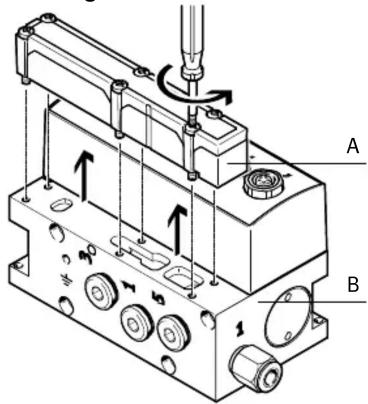

1. Demontage


- Entfernen Sie die montierte Komponente (A) vom Proportional-Wegeventil (B).

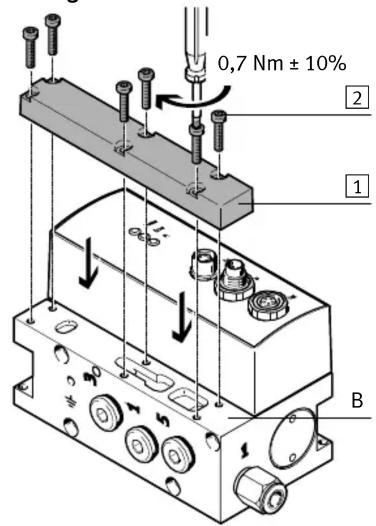

1. Montage


- Platzieren Sie die Abdeckplatte 1 auf den offenen Abluftkanälen des Proportional-Wegeventils (B).

- Drehen Sie die Schrauben ^2 fest, mit einem TORX-Schraubendreher T10. Halten Sie das zulässige Anziehdrehmoment ein.

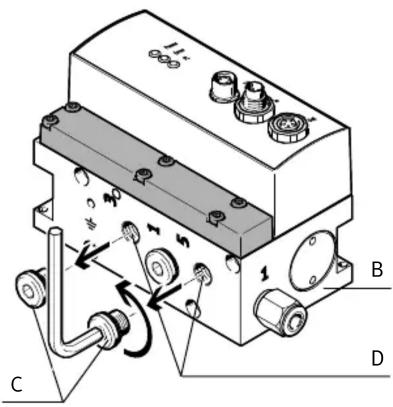

- Drehen Sie die Blindstopfen (C) aus den Abluftanschlüssen 3 und 5 (D) heraus.

- Drehen Sie in die Abluftanschlüsse 3 und 5 (D) des Ventils (B) wahlweise folgendes:

– Schalldämpfer, z.B. U-1/8-B

– Verschraubungen für Schläuche mit ausreichenden Querschnitten (z. B. für gefasste Abluft)

Proportional-Wegeventil	Gewinde (D)
VPWP-4/6	G1/8
VPWP-8	G1/4

- Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog www.festo.com/catalogue.

FESTO

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

Cover plate

VABB-P3-1

1. Parts list
