VAME-T-M4 - DIN-Schienenmontage Festo - Kostenlose Bedienungsanleitung

Produkttyp	Hutschienenbefestigung
Modell	VAME-T-M4
Marke	Festo
Verwendung	Befestigung der Anschlussleiste an die Hutschiene gemäß EN 60715 TH35-...
Kompatible Ventilbatterien	VTUG-..., VTUS-...
Kompatible Anschlussleisten	VABM-L1-..., VABM-B10-...
Lieferumfang	2 Hutschienenbefestigungen (ohne Hutschiene und Ventilbatterie)
Montageausrichtung	Horizontal, Klammern nach unten ausgerichtet
Anziehdrehmoment der Schrauben	2 Nm ± 25%
Schraubengrößen (abhängig von Ventilbatterietyp)	M4x15 bis M4x45 (siehe Tabelle in Anleitung)
Maximale Ventilplätze (VP)	Bis zu 20 VP je nach Typ
Befestigungsart	Einhängen und Kippen, dann Schrauben festziehen
Normen	EN 60715 TH35-7,5 und TH35-15
Hersteller	Festo SE & Co. KG, Postfach 73726 Esslingen, Deutschland
Kontakt	[phone], www.festo.com
Sicherheitshinweis	Strom- und Druckluftversorgung vor Montage abschalten
Schwing-Schock-Belastung	Vermeiden, Hutschiene nicht überlasten
Demontage	Schrauben maximal 2 Umdrehungen lösen, Ventilbatterie nach oben kippen und abheben
Technische Daten online	www.festo.com/catalogue: VTUG/VTUS

Häufig gestellte Fragen - VAME-T-M4 Festo

Wie wird die Hutschienenbefestigung VAME-T-M4 montiert?

Die Hutschiene horizontal montieren, Klammern nach unten ausrichten, Befestigungen an der Anschlussleiste platzieren, Schrauben mit 2 Nm ±25% anziehen. Anschließend Haken auf die Hutschiene hängen, Ventilbatterie nach unten kippen bis die Klammern einrasten und Schrauben festdrehen.

Welche Schraubengröße wird für die Befestigung benötigt?

Die Schraubengröße hängt von der Ventilbatterie ab. Typische Größen sind M4x15, M4x20, M4x25, M4x30, M4x35, M4x40 und M4x45. Die genaue Zuordnung finden Sie in der Tabelle der Anleitung.

Ist die VAME-T-M4 mit allen Ventilbatterien von Festo kompatibel?

Sie ist kompatibel mit den Ventilbatterien VTUG-... und VTUS-... sowie den Anschlussleisten VABM-L1-... und VABM-B10-....

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Vor Montagearbeiten die Stromversorgung und Druckluft abschalten. Unerwartete Bewegungen von Bauteilen vermeiden. Die Hutschiene nicht überlasten und Schwing-Schock-Belastungen vermeiden.

Wie wird die Ventilbatterie wieder demontiert?

Anschlüsse von der Ventilbatterie entfernen, Schrauben maximal 2 Umdrehungen aufdrehen, Ventilbatterie nach oben kippen bis die Klammern ausrasten, dann von der Hutschiene heben.

Welches Anziehdrehmoment ist für die Schrauben vorgeschrieben?

Das Anziehdrehmoment beträgt 2 Nm ± 25%. Ein genaues Einhalten ist wichtig, um eine sichere Klemmung zu gewährleisten.

Kann die Befestigung auch an anderen Hutschienentypen verwendet werden?

Sie ist für Hutschienen nach EN 60715 TH35-7,5 und TH35-15 ausgelegt. Andere Profile sind nicht geprüft.

Wo finde ich technische Details zu den kompatiblen Ventilbatterien?

Die technischen Daten finden Sie im Online-Katalog unter www.festo.com/catalogue für die Serien VTUG und VTUS.

Was tun, wenn die Klammern nicht einrasten?

Stellen Sie sicher, dass die Hutschiene korrekt montiert und horizontal ausgerichtet ist. Die Klammern müssen nach unten zeigen. Die Schrauben dürfen nur um 2 Umdrehungen gelöst sein. Ggf. die Ausrichtung der Befestigungen prüfen.

Wie viele Ventilplätze können mit einer Befestigung maximal abgedeckt werden?

Die maximale Anzahl hängt vom Ventilbatterietyp ab. Bei VTUG-... sind bis zu 20 Ventilplätze möglich, bei VTUS-... bis zu 20. Genauere Angaben finden Sie in der Tabelle der Anleitung.

BEDIENUNGSANLEITUNG VAME-T-M4 Festo

Hutschienenbefestigung

VAME-T-M4

Festo SE & Co. KG

Postfach

73726 Esslingen

Deutschland

[phone]

www.festo.com

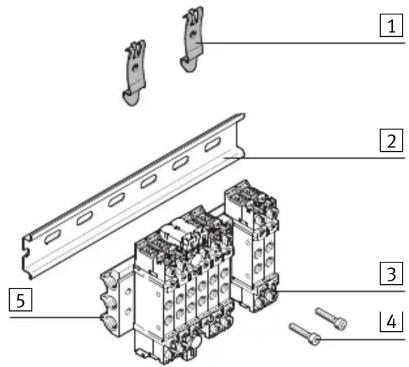

1. Te ileliste


1 Hutschienen- befestigung (2x)

VAME-T-M4

Nicht im Lieferumfang:

2 Hutschiene (1x)

EN 60715 TH35-...

3 Ventilbatterie (1x)

VTUG/VTUS

4 Schraube (2x)

(→ Tabelle)

5 Anschlussleiste (1x)

2. Bestimmungsgemäße Verwendung

Hutschienenbefestigung VAME-T-M4:

Befestigung der Anschlussleiste 5 an die Hutschiene 2.

3. Sicherheitshinweise u nd Hinweise zur Montage

Vorsicht

Unerwartete Bewegung von Bauteilen.

Verletzung durch Schlag, Stoß, Quetschung.

• Stromversorgung und Druckluft vor Montagearbeiten abschalten.
• Sicherheitshinweise beachten (→ Beschreibung VTUG).

Hinweis

Funktionsstörung und Sachschaden durch unsachgemäße Montage.

• Schwing-Schock-Belastung bei dieser Befestigungsart vermeiden.
  • Hutschiene horizontal montieren.
  • Hutschiene nicht überlasten.

Technische Daten → www.festo.com/catalogue: VTUG/VTUS

Zulässige Belastungen der Hutschiene → EN 60715 TH35-...

- Sachgemäß montieren (→ Abschnitt 4).

Sachschaden durch abfallende Ventilbatterie 3.

- Sachgemäß demontieren (→ Abschnitt 5).

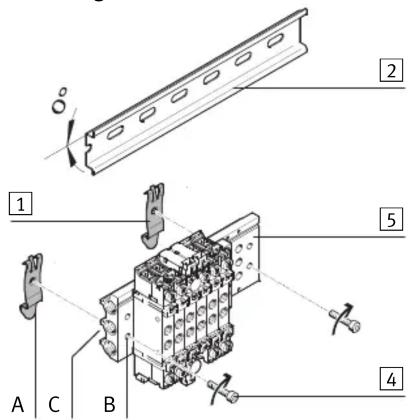

1. Montage


• Hutschiene 2 montieren.
• Klammern (A) nach unten ausrichten.
• Befestigungen 1 an der Anschlussleiste 5 platzieren.

Nur bei Anschlussblock

• Bohrungen (B) am schmalen Abstand der Stege (C) verwenden.
• Befestgungen 1 durch 2 Umdrehungen der Schrauben 4 fixieren.

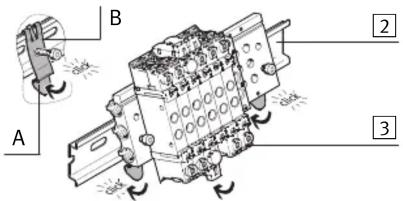

• Haken (B) auf die Hutschie- ne 2 hängen.
• Ventilbatterie 3 nach unten kippen bis die Klammern (A) einrasten.

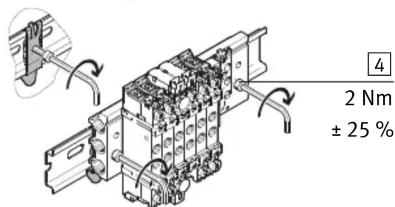

- Schrauben 4 festdrehen. Anziehdrehmoment einhalten.

i Info

Durch das Festdrehen der Schrauben 4 stellen sich die Befestigungen 1 schräg. Die Ventilbatterie 3 verklemmt und ist gegen Kippen und Verrutschen gesichert. Befestigungen 1 nicht richten.

• Anschlüsse von der Ventil-batterie 3 entfernen.
• Schrauben 4 maximal 2 Umdrehungen aufdrehen.
• Ventilbatterie 3 nach oben kippen bis die Klammern (A) ausrasten.

• Ventilbatterie 3 von der Hutschiene heben.

• Zulässige Anschlussleisten 5, Schraubengrößen 4, Ventilplätze (VP)

VABM-L1-...	VTUG-...	4 Schraube ^1)	2 TH35-7.5	2 TH35-15
10AS	10A-S...-S-...	M4x15	VP	beliebig
10AW	10A-S...-B-...	M4x20
10S	10-S...
10G	10-M...	M4x30
10HW	10-V...
10W
14S	14-S...-S-...	M4x25
14W	14-S...-B-...	M4x35
14G	10-M...	M4x40	≤ 8 VP	> 8 VP
14W-...-GR	10-V...
18S	18-S...-S-...	M4x35	≤ 10 VP	> 10 VP
18W	18-S...-W-...	M4x45	≤ 6 VP	> 6 VP

VABM-B10-...	VTUS-...	4 Schraube 1)	2 TH35-7.5	2 TH35-15
20E-...38	20	M4x45	-	VP beliebig
20E-...-P3
20S-...14
20S-...-P3		M4x40

FESTO
