Produkttyp	Installationsbausatz
Modell	HMIZF-E03-DA25
Marke	Festo
Kategorie	Säge
Kompatible Achse	DGEA-25-ZR Auslegerachse
Energieführungskette (E-Kette)	E03
Befestigungselemente (Zylinderschraube M5x10)	4 Stück, Anziehdrehmoment 6,0 Nm
Befestigungselemente (Zylinderschraube M5x25)	2 Stück, Anziehdrehmoment 6,0 Nm
Befestigungselemente (Senkschraube M6x16)	2 Stück, Anziehdrehmoment 10,0 Nm
Befestigungselemente (Nutenstein HMBN-5-M5)	2 Stück
Montageposition	Nur am Profil der Z-Achse
Erdung	Über Schutzleitersystem (Erdungsbausatz HMVS-DL...)
Montagehinweis	Biegeradius der E-Kette durch Plattendicke sicherstellen
Prüfung nach Montage	Achsen von Hand verfahren und leichtes Abrollen prüfen
Zulässige E-Ketten	Laut Katalog www.festo.com/catalogue
Verwendung	Anbindungsplatte der E-Kette bei Portalsystemen mit Z-Achse
Warnung	Verletzungsgefahr durch elektrische Spannung

Häufig gestellte Fragen - HMIZF-E03-DA25 Festo

Welche Achse ist mit dem Installationsbausatz HMIZF-E03-DA25 kompatibel?

Der Bausatz ist für die DGEA-25-ZR Auslegerachse von Festo vorgesehen.

Welche E-Kette wird für den Bausatz empfohlen?

Es wird die Energieführungskette E03 verwendet. Weitere zulässige Ketten finden Sie im Katalog auf www.festo.com/catalogue.

Wie wird der Bausatz geerdet?

Der Bausatz muss mit dem Schutzleitersystem verbunden werden. Eine separate Montageanleitung für den Erdungsbausatz HMVS-DL... ist zu beachten.

Welche Schrauben sind im Lieferumfang enthalten?

Enthalten sind: 4x Zylinderschraube M5x10 (6,0 Nm), 2x Zylinderschraube M5x25 (6,0 Nm), 2x Senkschraube M6x16 (10,0 Nm) und 2x Nutenstein HMBN-5-M5.

Welche Anziehdrehmomente müssen eingehalten werden?

Für M5-Schrauben: 6,0 Nm, für M6-Schrauben: 10,0 Nm. Siehe Tabelle in der Anleitung.

Darf der Bausatz an anderen Stellen montiert werden?

Nein, der Bausatz darf nur am Profil der Z-Achse montiert werden, um den erforderlichen Biegeradius der E-Kette zu gewährleisten.

Was ist nach der Montage zu prüfen?

Die Achsen sollten von Hand verfahren werden, um die Installation und das leichte Abrollen der Energieführungsketten zu überprüfen.

Kann der Bausatz auch für andere Achsen verwendet werden?

Der Bausatz HMIZF-E03-DA25 ist speziell für die DGEA-25-ZR ausgelegt. Für andere Achsen (DGEA-18-ZR oder DGEA-40-ZR) sind andere Varianten (DA18 oder DA40) verfügbar.

Bleiben nach der Montage Befestigungselemente übrig?

Ja, bei einigen Kombinationen können Befestigungselemente übrig bleiben, da der Bausatz alle maximal erforderlichen Teile enthält.

Wo finde ich die vollständige Bedienungsanleitung?

Die Anleitung kann kostenlos als PDF auf www.festo.com heruntergeladen werden.

BEDIENUNGSANLEITUNG HMIZF-E03-DA25 Festo

Installationsbausatz

HMIZF-E...-DA...

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Installationsbausatz

1a. HMIZF-E...-DA...

1 Installationsbausatz

HMIZF-E...-DA...

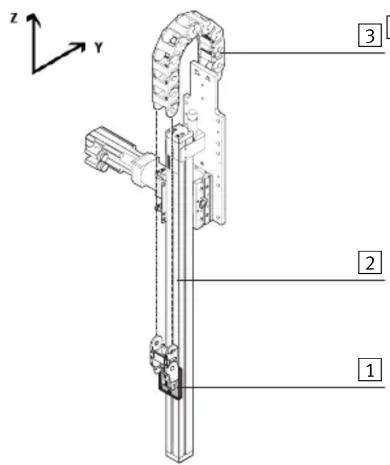

1b. Montagebeispiel

Auslegerachse

DGEA-...-ZR

3 Energieführungskette

(→ Tabelle)

Bestimmungsgemäß dient der Bausatz 1 als Anbindungsplatte der E-Kette 3 beim Aufbau von Portalsystemen mit Z-Achsen 2.

Warnung

Verletzungsgefahr durch elektrische Spannung!

• Verbinden Sie den Bausatz 1 mit dem Schutzleitersystem
  → Montageanleitung Erdungsbausatz für HM... (HMVS-DL...).

Hinweis

• Montieren Sie den Bausatz 1 nur am Profil der Z-Achse 2 . Denn über die Dicke der Platte des Bausatzes 1 wird sichergestellt, dass der erforderliche Biegeradius der Energieführungskette 3 eingehalten wird.
• Verwenden Sie nur zulässige E-Ketten 3 laut Katalog www.festo.com/catalogue.
• Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle zulässig sind.
• Halten Sie die zulässigen Anziehdrehmomente ein (→ Tabelle).

Info

• Beachten Sie die Montagereihenfolge
  → Montageübersicht für HM... (HMVS-DL...).
  Der Bausatz 1 enthält alle maximal erforderlichen Befestigungselemente.
• Beachten Sie, dass bei einigen Kombinationen Befestigungselemente übrig bleiben.

2. Montage

- Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre Kombination (→ Tabelle).

- Beachten Sie die Bildzuordnung für Ihre Kombination

(→ Tabelle).

Bild 2a

Installationsbausatz

HMIZF-E03-DA18

2 Auslegerachse

DGEA-18-ZR

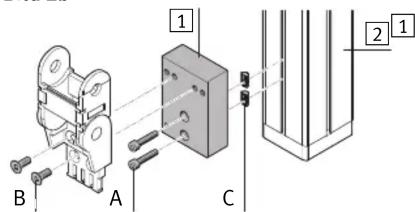

Bild 2b

Installationsbausatz

HMIZF-E03-DA25

2 Auslegerachse

DGEA-25-ZR

Bild 2c

1 Installationsbausatz

HMIZF-E03/E05/E07-DA40

2 Auslegerachse

DGEA-40-ZR

Hinweis

Nach der Montage:

- Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die Installation bzw. das leichte Abrollen der Energieführungsketten.

1 Bausatz		HMIZF-E03- HDA18 DA25 DA	MIZF-E03- HMI40	ZF-E...-
2 Auslegerachse		DGEA-18-ZR D	GEA-25-ZR DGE	A-40-ZR
3 E-Kette		E03 E03 E03/E	E05/E07
Bild		2a	2b	2c
	M_A^1) [Nm]
A Zylinderschraube nach DIN 912
M4x10	3,0	3x
M5x10	6,0			4x
M5x25	6,0		2x
B Senkschraube nach DIN 7991
M6x16	10,0	2x	2x	2x
C Nutenstein
NST-HMV-M4		3x
HMBN-5-M5			2x	4x

FESTO

Installation kit

HMIZF-E...-DA...

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Installation kit

1a. HMIZF-E...-DA...

1 Installation kit

HMIZF-E...-DA...

1b. Assembly example

2 Cantilever axis

DGEA-...-ZR

3 Energy chain

(→Table)
