Produkttyp	Komponenten-Lautsprechersystem
Marke	Helix
Modell	Pure PFC100.2
Funktionen	Hochtöner mit Seidenkalotte und Neodym-Magnet; Tieftöner-Membran aus gespritztem Polypropylen mit Carbonfasern; Flex-Crossover Frequenzweiche mit einstellbarem Hochtonpegel (Std. -4 dB, Max)
Leistung RMS / Max	40 W / 80 W
Frequenzgang	100 Hz - 22.000 Hz
Impedanz	3 Ω
Empfindlichkeit	90 dB @ 2,83 V / 1 m (86 dB @ 1 W / 1 m)
Außendurchmesser Tieftöner	102,4 mm
Einbaudurchmesser Tieftöner	93,0 mm
Einbautiefe Tieftöner	45,0 mm
Außendurchmesser Hochtöner	33,1 mm
Einbaudurchmesser Hochtöner	33,1 mm
Einbautiefe Hochtöner	9,8 mm
Abmessungen Flex-Crossover (B x H x T)	75,5 x 35,1 x 24 mm
Frequenzweiche	Flex-Crossover: Hochtöner 12 dB/Oct. Hochpass, Tieftöner 6 dB/Oct. Tiefpass, umschaltbarer Hochtonpegel
Einbauort	Fahrzeug (Türen, A-Säule, Heckablage)
Lieferumfang	2 Tieftöner, 2 Hochtöner, 2 Frequenzweichen, Montagematerial
Sicherheitshinweise	Installation durch Fachmann empfohlen; auf phasenrichtigen Anschluss achten; nicht in Wasser oder Feuchtigkeit installieren
Reinigung	Mit trockenem, fusselfreiem Tuch abwischen; keine aggressiven Reinigungsmittel verwenden
Garantie	Gesetzliche Gewährleistung; Setzt fachgerechten Einbau voraus

Häufig gestellte Fragen - Pure PFC100.2 Helix

Wie schließe ich die Helix Pure PFC100.2 Lautsprecher richtig an?

Achten Sie auf phasenrichtigen Anschluss: Plus an Plus (rot markierte Leitung) und Minus an Minus. Die Frequenzweichen können je nach Einbauort (zusammenliegend oder separat) in zwei Varianten angeschlossen werden – siehe Anschlussdiagramm in der Anleitung.

Welche Leistung verträgt der Lautsprecher?

Die Helix Pure PFC100.2 hat eine RMS-Leistung von 40 Watt und eine Maximalleistung von 80 Watt. Eine Überlastung kann zu Schäden führen – passen Sie die Verstärkerleistung entsprechend an.

Kann ich den Hochtöner pegeln?

Ja, auf der Hochtöner-Frequenzweiche befindet sich ein Schiebeschalter zur Pegelanpassung. Stellung ‚Std.‘ senkt den Hochton um -4 dB (optimal für die meisten Fälle), ‚Max‘ liefert den maximalen Pegel.

Was bedeutet die Impedanz von 3 Ohm?

Die Lautsprecher haben eine Nennimpedanz von 3 Ohm. Stellen Sie sicher, dass Ihr Verstärker oder Radio diese Impedanz unterstützt, um eine optimale Leistung zu gewährleisten.

Wie tief muss der Einbauschacht für den Tieftöner sein?

Die Einbautiefe des Tieftöners beträgt 45 mm. Messen Sie vor dem Einbau aus, ob genügend Platz hinter der Montagefläche vorhanden ist, z.B. für das Magnetgehäuse.

Kann ich die Lautsprecher selbst einbauen?

Der Einbau kann selbst erfolgen, erfordert aber Sorgfalt und Fachkenntnisse. Für die Garantie ist ein fachgerechter Einbau notwendig. Befolgen Sie die Einbauanleitung und vermeiden Sie akustische Kurzschlüsse.

Welche Einbaudurchmesser haben die Lautsprecher?

Der Tieftöner benötigt einen Einbaudurchmesser von 93 mm, der Hochtöner von 33,1 mm. Prüfen Sie vor dem Ausschneiden die genauen Maße.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Reinigung. Keine Flüssigkeiten oder aggressiven Reinigungsmittel verwenden, da diese die Membran beschädigen können.

Was tun, wenn kein Ton aus dem Hochtöner kommt?

Überprüfen Sie die Phasenlage und die Kabelverbindungen an der Frequenzweiche. Stellen Sie sicher, dass der Schiebeschalter nicht auf ‚Max‘ steht, wenn der Hochtöner übersteuert klingt. Testen Sie mit geringer Lautstärke.

Gilt die Garantie bei selbstständigem Einbau?

Die gesetzliche Gewährleistung gilt, jedoch müssen Sie bei Schäden nachweisen, dass der Einbau fachgerecht erfolgte. Bewahren Sie den Kaufbeleg auf und folgen Sie genau der Installationsanleitung.

BEDIENUNGSANLEITUNG Pure PFC100.2 Helix

User Manual Bedienungsanleitung

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen HELIX Lautsprechersystems.

Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und überzeugenden Klang aus.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audiokomponenten.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeine Hinweise zum Einbau von HELIX Lautsprechersystemen

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.

Sollten Sie sich dazu entscheiden, die Installation selbst auszuführen, gehen Sie bitte nach den folgenden Anweisungen vor. Nichtbeachtung der folgenden Hinweise kann zu Verletzungen und / oder Schäden an Ihrem Fahrzeug oder den Lautsprechern führen.

1. Stellen Sie sicher, dass der Lautsprecher in die ausgewählte Einbauöffnung passt und das genügend Einbautiefe vorhanden ist, um den Magnet aufzunehmen.
2. Stellen Sie sicher, dass der Platz zwischen dem Lautsprecher und anderen Teilen, wie z.B. Fenster, Fensterkurbel, Fensterheber, Sitze etc. ausreichend ist. Dies ist besonders wichtig, wenn Einbauplätze ausgeschnitten werden müssen.

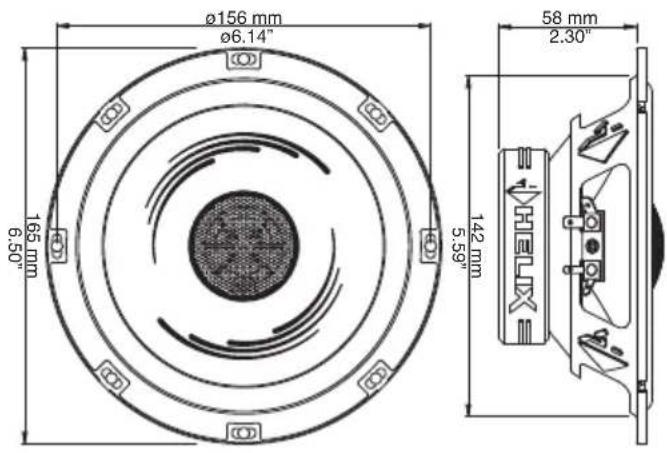

Vollständige Daten über die Einbautiefe und den Durchmesser der Lautsprecher finden Sie in den Einbaudiagrammen dieser Anleitung. Bitte stellen Sie sicher, dass die Auflagefläche der Lautsprecher möglichst plan und stabil ist.

1. Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.
2. Achten Sie darauf, dass die Frequenzweichen an ihrem Montageort ausreichend befestigt sind.
3. Installieren Sie die Lautsprecher und Frequenzweichen nicht an Orten, an denen Wasser auf die Chassis / Gehäuse tropfen kann.
4. Die Qualität und Sorgfalt des Einbaus hat entscheidenden Einfluss auf den Klang der Lautsprecher. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.
5. Vermeiden Sie akustische Kurzschlüsse (Luft-durchlässigkeit der Montageplatte zwischen Membran und Korb), die Auslöschungen tiefer Frequenzen zur Folge haben. Diese können durch den Einbau des Lautsprechers in einem zu großen Ausschnitt oder auf unebener Flächeauftreten.
6. In manchen Fällen ist eine Verstärkung der Montageplatte nötig, um dem Lautsprecher eine stabile, ebene und verwindungsfreie Auflagefläche zu bieten. Dies erreichen Sie, indem Sie den Lautsprecher auf einen stabilen Holz- oder Metallring montieren oder diesen Ring hinter die Montageplatte setzen, damit der Lautsprecher eine stabile Aufnahme hat.

de

Für weitere Anregungen wenden Sie sich bitte an einen Einbauspezialisten.

1. Wenn Sie Lautsprecher in ihrem Auto tauschen möchten, muss dafür ein Einbauplatz geschaffen werden. In den meisten Fällen sind Originaleinbauplätze in den Türen, Karosserieöffnungen oder in der Heckablage vorhanden. Bitte nutzen Sie, wenn möglich, die vorgesehenen Originaleinbauplätze Ihres Fahrzeugs. Sollten keine Originaleinbauplätze vorhanden sein, muss ein sicherer und geeigneter Einbauplatz für den Lautsprecher geschaffen werden. Informationen zu einer sicheren Befestigung finden Sie im Abschnitt „Installation“ dieser Anleitung.

WICHTIG: Bitte schneiden Sie NIEMALS Metall aus der Karosserie aus. Dies kann ein tragendes Teil des Fahrzeugs sein, welches die Stabilität der Karosserie und des Fahrzeugs gewährleistet.

Allgemeine Hinweise zum Anschluss von HELIXLautsprechersystemen

Wir empfehlen Ihnen einen kurzen Funktionstest des kompletten Systems bei geringer Lautstärke durchzuführen, um sicherzugehen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt funktionieren.

Vergewissern Sie sich, dass alle Kabel geschützt und sicher verlegt sind und nicht durch scharfe Kanten beschädigt werden können. Dies kann zu Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergerätes, Verstärkers und / oder der Lautsprecher verursachen.

Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und in ausreichender Länge am Lautsprecher befestigt sind.

Wichtig: Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.

Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.

Allgemeine Hinweise zum Anschluss der HELIX Flex-Crossover Frequenzweichen

Die Frequenzweichen des PF K165.2 / PF K130.2 / PF K100.2 Komponentensystems bietet Ihnen zwei Konfigurationsmöglichkeiten.

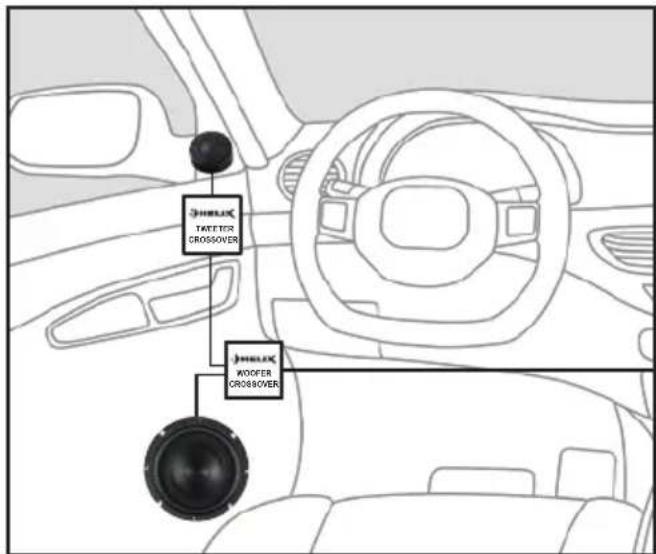

Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür.

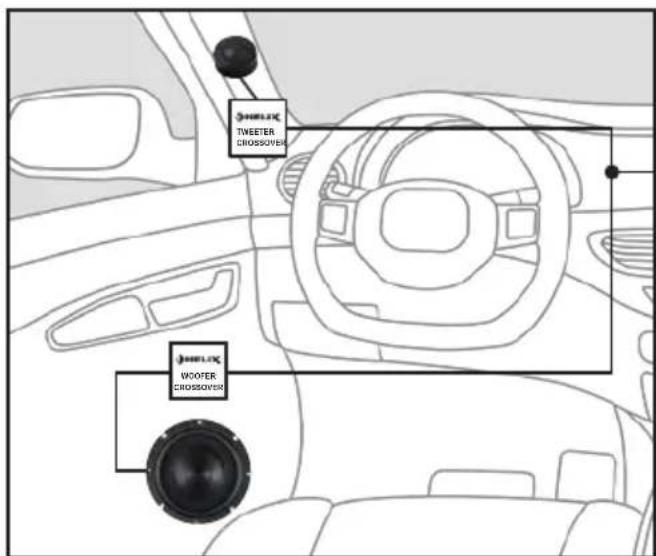

Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.

Hinweise zum Anschluss der Frequenzweichen finden Sie unter Punkt „Anschluss der Flex-Crossover Frequenzweiche“.

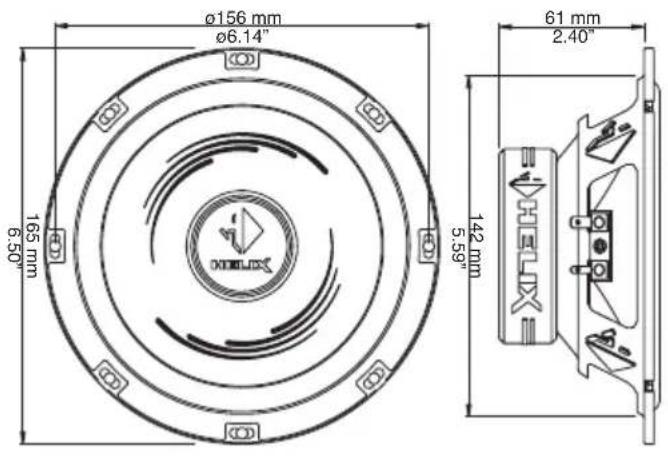

PF K165.2 / PF W165

PF C165.2

PF T20-S
Ohne Gehäuse

Mit Gehäuse für OEM Einbau

Mit Gehäuse für versenkten Einbau

Mit Gehäuse für an- gewinkelten Einbau

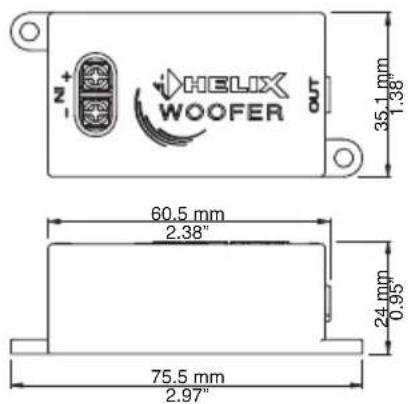

Flex-Crossover Frequenzweichen

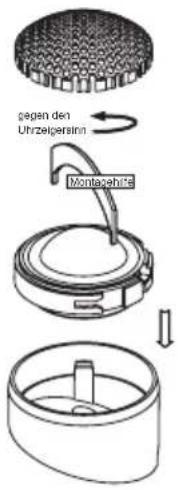

1. Hochtöner vorbereiten

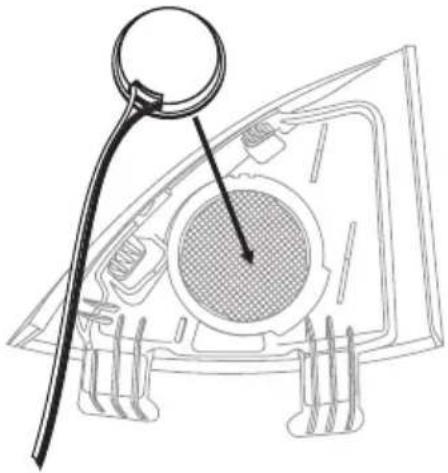

2. Hochtöner im Original Spiegeldreieck befestigen, bspw. mit einem geeigneten Kleb- oder Dichtstoff

Variante c:

angewinkelter Einbau

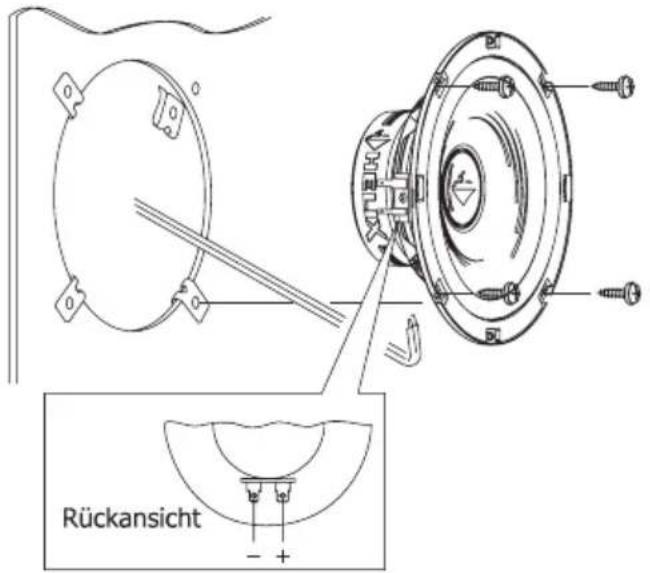

Einbau Tiefmitteltöner

de

Anschluss der Flex-Crossover Frequenzweiche

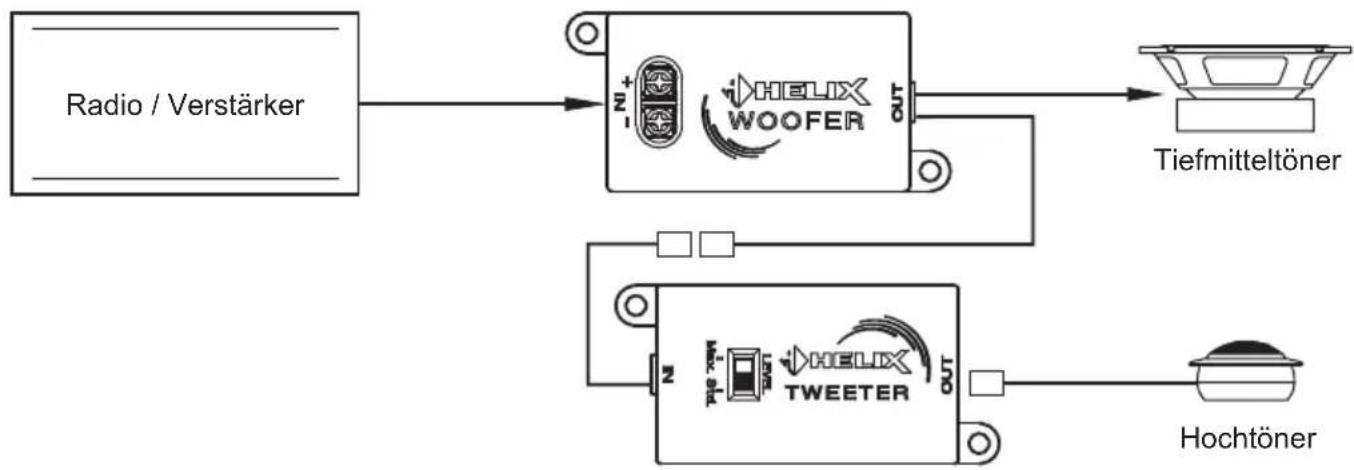

Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür.


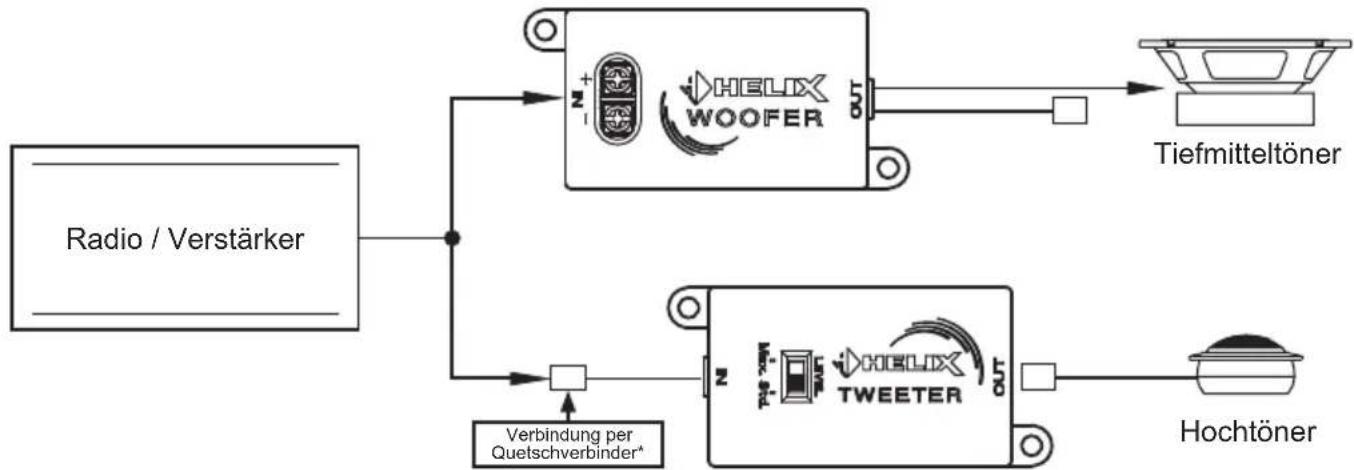

Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür.

Achten Sie darauf, dass alle Komponenten phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus. Die Plusleitung des Lautsprechersystems ist durch einen roten Streifen gekennzeichnet.

Anpassen des Lautstärkepegels des Hochtöners: Mit Hilfe des Schiebeschalters auf der Hochtöner-Frequenzweiche kann der Lautstärkepegel des Hochtöners optimiert werden.

Std.: Der Hochtöner wird mit dem für die meisten Anwendungsfälle optimalen Pegel angesteuert (Hochtonabsenkung PF K165.2: -3 dB / PF K130.2: -3 dB / PF K100.2: -4 dB).

Max.: Der Hochtöner wird mit dem maximalen Pegel angesteuert.

Komponentensysteme:

Leistung RMS / Max. 60 / 1	20 Watt 50 / 100 Watt 40 / 80	Watt
Frequenzbereich 55 Hz - 22.000 Hz 65 Hz - 22.000 Hz 1		00 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 92,5 dB @ 2	83V / 1m88,5 dB @ 1W / 1m	91,0 dB @ 2,83V / 1m87,0 dB @ 1W / 1m	90,0 dB @ 2,83V / 1m86,0 dB @ 1W / 1m
Außendurchmesser	Hochtöner:33,1mmTieftöner: 165,0 mm(weitere Daten Seite 5 ff.)	Hochtöner:33,1mmTieftöner: 129,0 mm(weitere Daten Seite 5 ff.)	Hochtöner:33,1mmTieftöner: 102,4 mm(weitere Daten Seite 5 ff.)
Einbaudurchmesser	Hochtöner: 33,1 mmTieftöner: 142,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 33,1 mmTieftöner: 112,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 33,1 mmTieftöner: 93,0 mm(weitere Daten Seite 5 ff.)
Einbautiefe	Hochtöner: 9,8 mmTieftöner: 61,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 9,8 mmTieftöner: 52,0 mm(weitere Daten Seite 5 ff.)	Hochtöner: 9,8 mmTieftöner: 45,0 mm(weitere Daten Seite 5 ff.)
Abmessungen Flex-Crossover	75,5 x 35,1 x 24 mm	75,5 x 35,1 x 24 mm	75,5 x 35,1 x 24 mm
Features
Hochtöner Ultrakompakt, Seidenka-lotte, Neodym magnet und abnehmbares Gitter		Ultrakompakt, Seidenka-lotte, Neodym magnet und abnehmbares Gitter	Ultrakompakt, Seidenka-lotte, Neodym magnet und abnehmbares Gitter
Tieftöner	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern
Flex-Crossover	Hochtöner: 12 dB Hoch-pass, Hochtonschutz und PegelanpassungTieftöner: 12 dB Tiefpass	Hochtöner: 12 dB Hoch-pass, Hochtonschutz und PegelanpassungTieftöner: 12 dB Tiefpass	Hochtöner: 12 dB Hoch-pass, Hochtonschutz und PegelanpassungTieftöner: 6 dB Tiefpass

Koaxialsysteme:

Leistung RMS / Max. 60 / 1	20 Watt 50 / 100 Watt 40 / 80	Watt
Frequenzbereich 60 Hz - 2	22.000 Hz 70 Hz - 22.000 Hz 1	00 Hz - 22.000 Hz
Impedanz 3 Ω 3 Ω 3 Ω
Wirkungsgrad 92,5 dB @ 2	83V / 1m88,5 dB @ 1W / 1m	91,0 dB @ 2,83V / 1m87,0 dB @ 1W / 1m	90,0 dB @ 2,83V / 1m86,0 dB @ 1W / 1m
Außendurchmesser	165,0 mm	129,0 mm	102,4 mm
Einbaudurchmesser	142,0 mm	112,0 mm	93,0 mm
Einbautiefe	58,0 mm	50,0 mm	43,0 mm
Features
Hochtöner Mylar-Kalotte, Neodym-magnet		Mylar-Kalotte, Neodym-magnet	Mylar-Kalotte, Neodym-magnet
Tieftöner	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern	Membran aus gespritztem Polypropylen mit eingebet-teten Carbonfasern
Frequenzweiche	Integriert, 6 dB Hochpass	Integriert, 6 dB Hochpass	Integriert, 6 dB Hochpass

de

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen. Technische Änderungen, Druckfehler und Irrtümer vorbehalten!

Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Alle HELIX Lautsprecher sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
