531KO5EUM230 - Elektrischer Schalter JUNG - Kostenlose Bedienungsanleitung

Produkttyp	Hoteltaster (Außenstelle)
Modell	531KO5EUM230
Marke	JUNG
Versorgungsspannung	AC 230 V~
Funktionen	Signal „Nicht stören“ (rote LED), Signal „Zimmer reinigen“ (grüne LED), Klingelfunktion
LED-Farben Innenstelle	Rot (RD) für „Nicht stören“, Grün (GN) für „Zimmer reinigen“
LED-Farben Außenstelle	Rot (RD) für „Nicht stören“, Grün (GN) für „Zimmer reinigen“
Relais (optional)	Schließer, potentialfrei, Steuerspannung AC 230 V~
Klingelbetrieb mit Relais	Klingel deaktiviert bei „Nicht stören“
Klingelbetrieb ohne Relais	Klingel aktiviert bei „Nicht stören“
Montage	Unterputz (Gerätedose)
Isolierung	Kleinspannungsleitungen mit Isolierschlauch versehen
Leitungslänge	Kurze Leitungen (< 1 m) empfohlen zur Vermeidung von LED-Störungen
Schutzart	IP20 (standardgemäß)
Betriebstemperatur	-5 °C bis +45 °C
Gewicht	ca. 0,1 kg
Abmessungen (ca.)	80 × 80 × 40 mm (Standardrahmen)
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reinigungsmittel

Häufig gestellte Fragen - 531KO5EUM230 JUNG

Welche Spannung benötigt der JUNG 531KO5EUM230?

Was bedeuten die LEDs an der Außenstelle?

Kann ich die Klingel bei „Nicht stören“ deaktivieren?

Wie wird der Hoteltaster installiert?

Welche Leitungen werden benötigt?

Kann ich mehrere Außenstellen anschließen?

Was tun, wenn die LEDs nicht leuchten?

Ist das Gerät für den Außenbereich geeignet?

Kann ich das Relais nachrüsten?

Welche Garantie gilt?

BEDIENUNGSANLEITUNG 531KO5EUM230 JUNG

Hotelschalter, Innenstelle Hoteltaster, Außenstelle

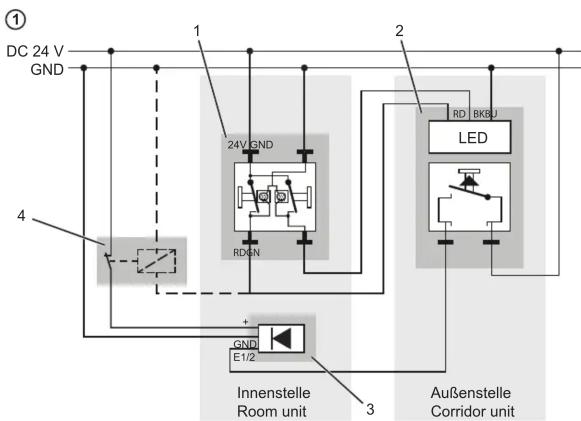

24 V mit Klingel und optionalem Relais

Bild 1:

1 505KO5VEUM24.

2 531KO..EUM24..

3 ..567-G3

4 Relais (Schalter)

i Relais: Steuerspannung 24 V, Öffner, potentialfrei

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (RD) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion aktiviert.

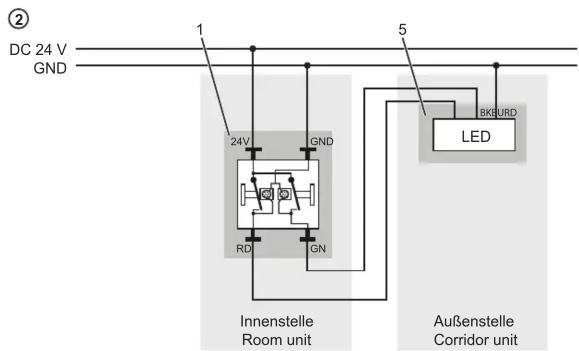

24 V ohne Klingel

Bild 2:

1 505KO5VEUM24..

5 ..CUKO..M24..

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (RD) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

Hotel-Display

Hotelschalter, Innenstelle

Art.-Nr.: 505KO5VEUM.

Hoteltaster, Außenstelle

Art.-Nr.: 531KO..EUM.

Hotelabdeckung, Außenstelle

Art.-Nr.: ..CUKO..M..

DE GB

ALBRECHT JUNG GMBH & CO. KG

Volmestraße

58579 Schalksmühle

GERMANY

Telefon: [phone]

Telefax: [phone]

[e-mail]

www.jung.de

28.09.2022 0024019003

GB

AC 230 V\~ with bell and optional relay

Fig. 3

6 505KO5VEUM230..

7 531KO5EUM230..

8 Insulating hose

9 ..567-G3.

10 Relay (switch)

AC 230 V\~ mit Klingel und optionalem Relais

Bild 3:

6 505KO5VEUM230..

7 531KO5EUM230..

8 Isolierschlauch

9 ..567-G3.

10 Relais (Schalter)

i Relais: Steuerspannung AC 230 V, Öffner, potentialfrei

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (BN) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK) - Klingelfunktion

i Mit Relais: Bei Auswahl „Nicht stören“ ist die Klin- gelfunktion deaktiviert.

i Ohne Relais: Bei Auswahl „Nicht stören“ ist die Klin- gelfunktion aktiviert.

i Innerhalb der Gerätedose sind alle Leitungen, die Kleinspannungen führen, mit Isolierschlauch zu versehen, um die sichere Trennung zu gewährleisten.

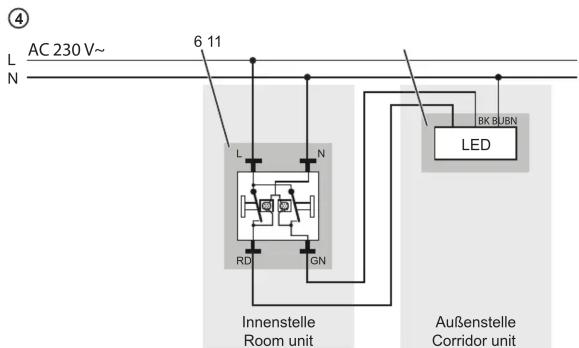

AC 230 V\~ ohne Klingel

Bild 4:

6 505KO5VEUM230..

11 ..CUKO5M230.

Innenstelle

- Auswahl „Nicht stören“, rote LED leuchtet (RD) - Auswahl „Zimmer reinigen“, grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“, rote LED leuchtet (BN) - Signal „Zimmer reinigen“, grüne LED leuchtet (BK)

i Funktionsstörungen der LEDs können durch die Verwendung kurzer Leitungen (< 1 m) vermieden werden. Geräte auf gegenüberliegende Seiten der Wand montieren. Keine zusätzlichen Geräte anschließen.
