534KO5EUD2 - Elektrischer Schalter JUNG - Kostenlose Bedienungsanleitung

Produkttyp	Hotelschalter (Innenstelle) und Hoteltaster (Außenstelle)
Modell	534KO5EUD2 (weitere Varianten: 506KO5EUD24, 506KO5EUD230, 534KO5EUD24, 534KO5EUD230)
Versorgungsspannung	24 V DC oder 230 V AC (abhängig von der Variante)
Relais-Ausgang	Steuerspannung 24 V oder AC 230 V, Öffner, potentialfrei
LED-Anzeige	Rote LED (RD) zur Anzeige „Nicht stören“
Funktionen	Auswahl „Nicht stören“, Klingelfunktion
Klingelfunktion mit Relais	Bei Auswahl „Nicht stören“ deaktiviert
Klingelfunktion ohne Relais	Bei Auswahl „Nicht stören“ aktiv
Anschluss	Klemmen für DC 24 V (+, -, GND, RD) oder AC 230 V (L, N) und Relais
Einbau	Unterputz, geeignet für Hotelzimmer
Schutzart	IP20 (übliche Annahme für Innenraumgeräte)
Betriebstemperatur	0 °C bis +40 °C (übliche Annahme)
Lagertemperatur	-20 °C bis +60 °C (übliche Annahme)
Relative Luftfeuchtigkeit	5 % bis 85 % (nicht kondensierend, übliche Annahme)
Zubehör	Relais (Schalter) optional
Installation	Durch einen autorisierten Elektriker
Reinigung	Mit einem trockenen Tuch abwischen
Hersteller	ALBRECHT JUNG GMBH & CO. KG, Voimesstraße, 58579 Schalksmühle, Deutschland

Häufig gestellte Fragen - 534KO5EUD2 JUNG

Welche Spannungsvarianten gibt es für den Hotelschalter 534KO5EUD2?

Der Hotelschalter ist in zwei Spannungsvarianten erhältlich: 24 V DC (Art.-Nr. 534KO5EUD24) und 230 V AC (Art.-Nr. 534KO5EUD230).

Was bedeutet die rote LED am Hotelschalter?

Die rote LED (RD) leuchtet, wenn die Funktion Nicht stören aktiviert ist. Dies signalisiert, dass der Raum nicht gestört werden soll.

Wie verhält sich die Klingelfunktion bei aktiviertem 'Nicht stören'?

Mit Relais: Die Klingelfunktion ist deaktiviert. Ohne Relais: Die Klingelfunktion bleibt aktiv.

Kann der Hotelschalter 534KO5EUD2 auch ohne Relais betrieben werden?

Ja, der Hotelschalter kann sowohl mit als auch ohne Relais betrieben werden. Die Funktion hängt vom gewünschten Verhalten der Klingel ab.

Welche Klemmenbelegung hat die 24-V-Variante?

Die 24-V-Variante hat Klemmen für +24V, GND, GND+RD (rote LED) und E1/2 für die Außenstelle.

Welche Klemmenbelegung hat die 230-V-Variante?

Die 230-V-Variante hat Klemmen für L (Phase), N (Neutralleiter) und Anschlüsse für Gong und Relais.

Ist der Hotelschalter für den Außenbereich geeignet?

Der Hotelschalter ist für den Innenbereich konzipiert. Die Außenstelle (Hoteltaster) ist für den Flurbereich innen gedacht.

Kann ich den Hotelschalter selbst installieren?

Die Installation sollte von einem autorisierten Elektriker durchgeführt werden, da Arbeiten an 230-V-Anlagen gefährlich sind.

Welche Reinigungshinweise gibt es?

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Feuchtigkeit.

Wo finde ich weitere technische Daten?

Weitere technische Daten finden Sie in der Bedienungsanleitung des Herstellers oder auf der Webseite von JUNG (www.jung.de).

BEDIENUNGSANLEITUNG 534KO5EUD2 JUNG

Hotelschalter, Innenstelle Hoteltaster, Außenstelle

24 V mit Klingel und optionalem Relais

Bild 1

1 506KO5EUD24

2 534KO5EUD24

3 .567-G3.

4 Relais (Schalter)

i Relais: Steuerspannung 24 V, Öffner, potentialfrei

Innenstelle

Auswahl „Nicht stören“, rote LED leuchtet (RD)

Außenstelle

Signal „Nicht stören“.

rote LED leuchtet (RD)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klin-gelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klin-gelfunktion aktiv.

230 V mit Klingel und optionalem Relais

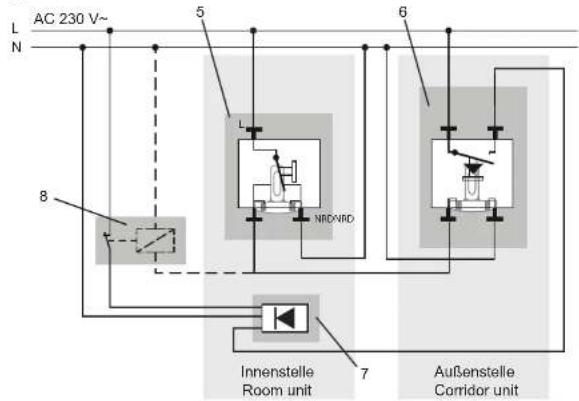

Bild 2:

5 506KO5EUD230

6 534KO5EUD230

7 Gong, AC 230 V

8 Relais (Schalter)

1 Relais: Steuerspannung AC 230 V, Öffner, potentialfrei

Innenstelle

Auswahl „Nicht stören“, rote LED leuchtet (RD)

Außenstelle

Signal „Nicht stören“, rote LED leuchtet (RD)

Klingelfunktion

i Mit Relais:

Bei Auswahl „Nicht stören“ ist die Klingelfunktion deaktiviert.

i Ohne Relais:

Bei Auswahl „Nicht stören“ ist die Klin-gelfunktion aktiv.

①

2

Hotel-Display

Hotelschalter, Innenstelle

Art.-Nr.: 506KO5EUD24.

506KO5EUD230

Hoteltaster, Außenstelle

Art.-Nr.: 534KO5EUD24,

534KO5EUD230
