BEDIENUNGSANLEITUNG Phonitor e SPL

Diese Bedienungsanleitung ist optimiert für den Acrobat Reader.

Interaktive Schaltfächen werden in anderen Anwen dungen möglicherweise nicht dargestellt.

Phonitor e – Bedienungsanleitung

Kopfhörerverstärker

Herzlich Willkommen

und vielen Dank, dass Sie sich für den Phonitor e entschieden haben.

Der Phonitor e ist der ultimative Kopfhörerverstärker. Er bietet Anschluß für symmetrisch betriebene Kopfhörer und Standard-Kopfhörer und liefert mit bis zu 3,7 W eine unbändige Leistung.

Insgesamt können fünf Eingangsquellen angeschlossen werden. Davon sind zwei Stereoeingänge analog (XLR und Cinch) und optional drei digitale Stereoeingänge (USB, koaxial und optisch).

Die SPL 120V-Technik, die wir in unserer Professional Fidelity-Serie VOLTAiR- Technologie nennen, gibt dem Phonitor e einen unübertroffenen Dynamikumfang, Rauschabstand und höchste Übersteuerungsfestigkeit – was ein unverfälschtes und absolut entspanntes Hörvergnügen garantiert.

VOLTAiR - 120-Volt-Technik 8

Vergleiche 9

Phonitor-Matrix 11

Grundlagen des Stereo-Hörens 11

Stereo-Hören mit einem „normalen“ Kopfhörerverstärker 12

Wie funktioniert die Phonitor-Matrix? 13

Angle 14

Crossfeed 15

Phonitor-Matrix-Presets 16

Quellenwahl 17

Kopfhörerausgänge 18

Fernbedienung 19

DIP-Schalter 21

Pegelanhebung Kopfhörerausgang 21

Cinch-Eingang - HiFi-Pegel / Studio-Pegel 21

Technische Daten 22

Eingänge 22

Ausgänge 23

Interne Stromversorgung 25

Netzteil 25

Maße (inkl. Füße) 25

Gewicht 25

Wichtige Hinweise 26

CE-Konformitätserklärung 26

spl

Erste Schritte

Lesen und befolgen Sie bitte unbedingt die Anweisungen sowie die Sicherheitshinweise der dem Produkt beiliegenden Quickstart-Anleitung! Sie können sie auch hier downloaden.

Über den -Button gelangen Sie zum Inhaltsverzeichnis.

Über den ·Button gelangen Sie zur Frontansicht des Gerätes.

Über den Button gelangen Sie zur Rückansicht des Gerätes.

Über den Button gelangen Sie zur Bodenansicht des Gerätes.

Über den -Button gelangen Sie zurück zur letzten Ansicht.

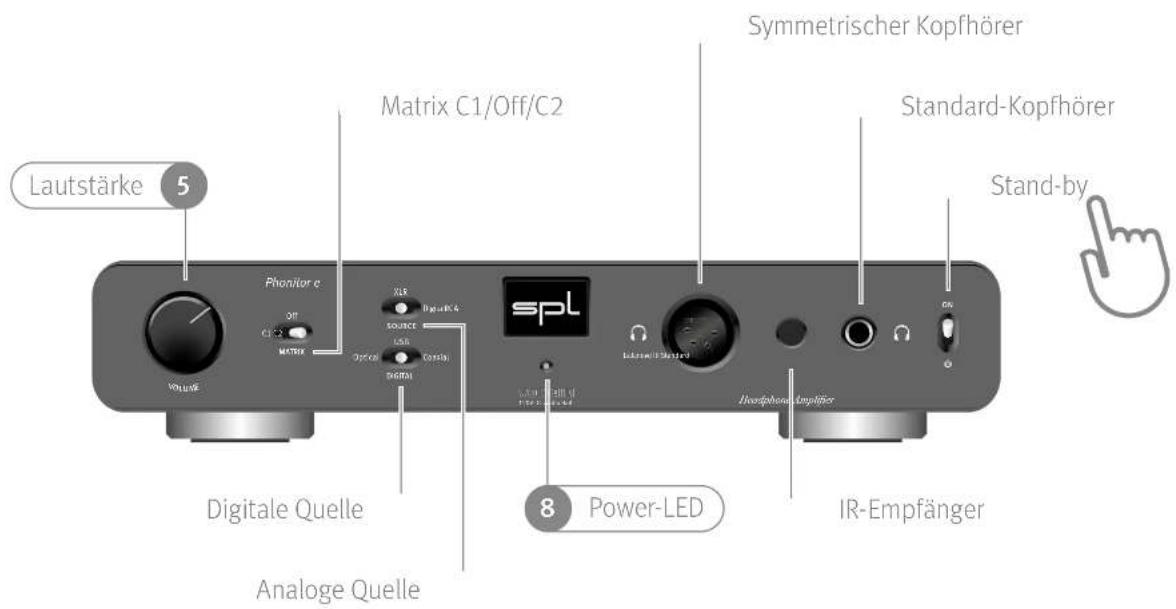

Frontansicht

Frontansicht

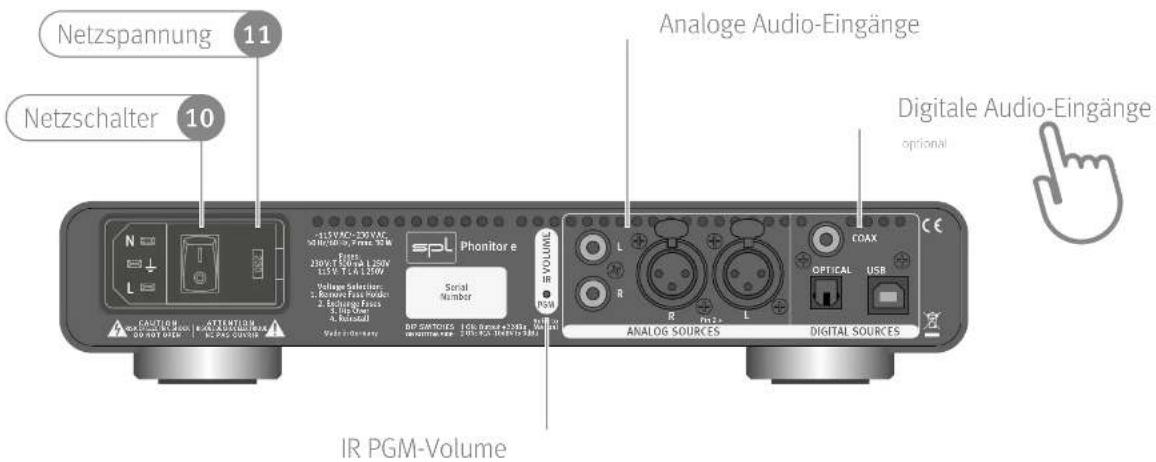

Rückansicht

Rückansicht

Bodenansicht

DIP-Schalter

Bodenansicht

VOLTAiR – 120-Volt-Technik

VOLTAiR ist die synonyme Bezeichnung unserer 120-Volt-Technik in der Professional Fidelity-Serie. Die Audio-signale werden dabei mit +/-60 V-Gleichspannung verarbeitet. Dies entspricht der doppelten Betriebs-spannung gegenüber den besten diskreten Operationsverstärkern und der vierfachen von IC-basierten Halbleiter-Operationsverstärkern.

Durch die einzigartig hohe Betriebsspannung erzielt die VOLTAiR-Technik außergewöhnliche technische Spezifikationen im Dynamikumfang, Rauschabstand und in der Übersteuerungsfestigkeit. Daraus resultiert ein unverfälschtes, absolut entspanntes Hörvergnügen.

SPL's 120-Volt-Technik bezeichnet die interne Audio-Arbeitsspannung (+/- 60V DC). Sie ist nicht zu verwechseln mit der externen Netzspannung (z.B. 115V oder 230V AC).

Vergleiche

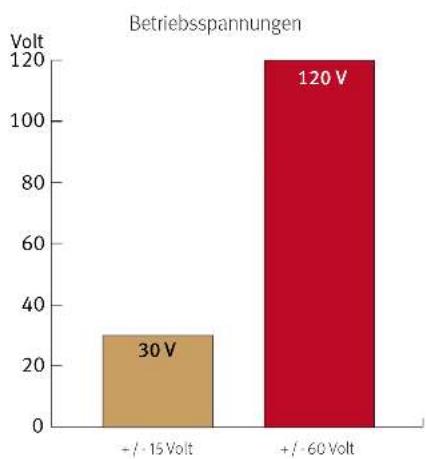

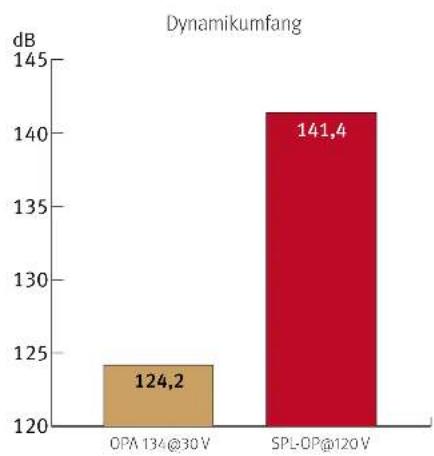

Die hier abgebildeten Diagramme stellen anschaulich die Überlegenheit der VOLTAiR-Technik dar.

Grundlegend für die Einordnung ist der direkte Zusammenhang von Betriebsspannung und Maximalpegel: je höher die Betriebsspannung ist, desto höhere Maximalpegel kann eine Schaltung verarbeiten. Da praktisch alle akustisch bzw. musikalisch wesentlichen Parameter auf dieser Beziehung beruhen, verbessert eine erhöhte Betriebsspannung auch die Werte für Dynamikumfang, Verzerrungsgrenze und Rauschabstand.

Beachten Sie, dass die dB-Skalen nicht lineare, sondern exponentielle Steigerungen darstellen. Eine Erhöhung um 3 dB entspricht bereits der doppelten Schallleistung, +6 dB entspricht dem doppelten Schalldruckpegel, +10 dB ergibt etwa eine Verdopplung der empfundenen Lautstärke.

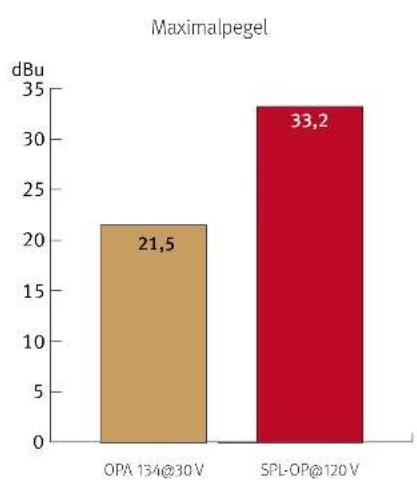

Unter Lautstärkebezug ist die VOLTAiR-Technik hinsichtlich Maximalpegel und Dynamikumfang doppelt so leistungsfähig wie herkömmliche Komponenten und Schaltungen, da die Werte um ca. 12 dB besser sind.

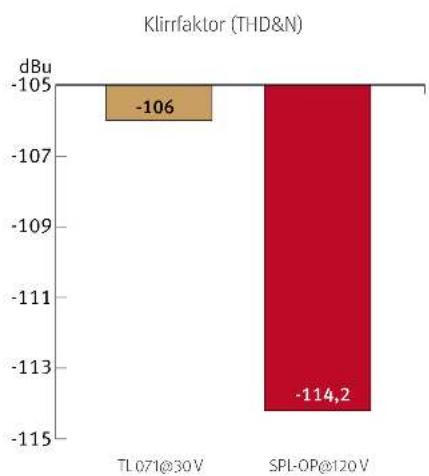

Beim Klirrfaktor ist der SPL-OP mehr als 8 dB besser als der TL071 – unter Schalldruckpegelbezug entspricht das einer Verbesserung von mehr als 130 %. Die in der Audiotechnik meistgenutzte Betriebsspannung beträgt +/- 15 V.

Phonitor-Matrix

Grundlagen des Stereo-Hörens

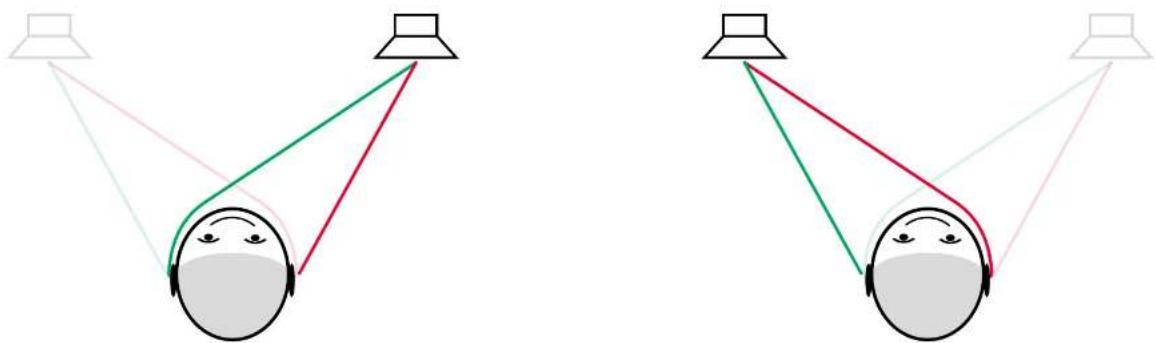

Beim Stereo-Hören von Musik über Lautsprecher trifft der Schall des rechten Laustprechers nicht nur auf das rechte Ohr (rote Linie) – er trifft auch auf das linke Ohr (grüne Linie), wenn auch etwas später und leiser sowie nicht im vollen Frequenzumfang (das gilt auch entsprechend für den linken Laustprecher).

Schall vom rechten Lautsprecher Schall vom linken Lautsprecher

Später, weil der Schall ca. 340 m pro Sekunde zurücklegt und die Entfernung vom rechten Lautsprecher zum linken Ohr größer ist als zum rechten Ohr. Leiser und nicht im vollen Frequenzumfang, weil der Schall des rechten Lautsprechers nicht direkt auf das linke Ohr trifft, sondern vom Kopf nicht-linear reflektiert und absorbiert wird.

Phonitor-Matrix

Aus der zeitlichen Verzögerung (interaurale Laufzeitdifferenz) und dem Lautstärkeunterschied (interaurale Pegeldifferenz), mit dem der Schall auf unsere Ohren trifft, ermittelt unser Gehirn die Richtung aus der der Schall kommt.

Stereo-Hören mit einem „normalen“ Kopfhörerverstärker

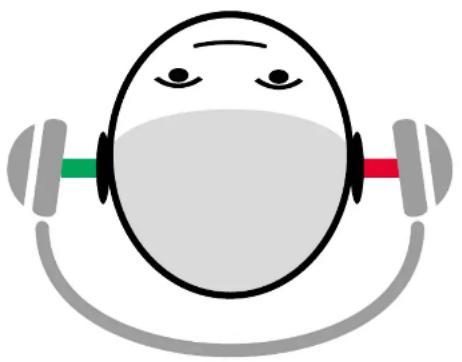

Beim Stereo-Hören von Musik mit einem „normalen“ Kopfhörerverstärker hört das rechte Ohr exakt nur das rechte Signal (rote Linie) und das linke Ohr exakt nur das linke Signal (grüne Linie).

Es fehlen die zeitlich verzögerten und leiseren Signale der jeweils gegenüberliegenden Seite. Dieses unnatürliche Klangbild irritiert und ermüdet unser Gehirn, weil es ständig versucht, die Richtung, aus der der Schall kommt, zu ermitteln.

Außerdem führt dieser Super-Stereo-Effekt zu einer übertriebenen Räumlichkeit, bei der im Stereobild platzierte Instrumente deutlich weiter außen erscheinen, als gewünscht.

Die Phonitor-Matrix korrigiert diese unnatülichen Effekte.

Wie funktioniert die Phonitor-Matrix?

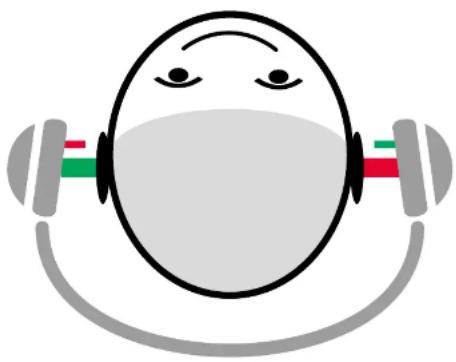

Einfach gesagt erzeugt die Phonitor-Matrix eine Lautsprecherwiedergabe über Kopfhörer, indem das linke und rechte Signal jeweils zeitverzögert (Laufzeitdifferenz) und abgeschwächt (Pegeldifferenz) der gegenüberliegenden Seite beigemischt werden.

Da die Laufzeit- und Pegeldifferenzen so gewählt sind wie bei einer echten Lautsprecheraufstellung, kann das Gehirn die Richtung, aus der der Schall kommt, korrekt ermitteln.

Die Musik wird so wahrgenommen, als wenn man sie über Lautsprecher hört.

Der Super-Stereo-Effekt wird eliminiert und Instrumente erscheinen im Stereobild dort, wo sie im Mix platziert wurden. Deswegen tritt im Gegensatz zu einem „normalen“ Kopfhörerverstärker keine Ermüdung auf.

Über analoge Filternetzwerke, die unterschiedliche Laufzeit- und Pegeldifferenzen erzeugen, wird im Phonitor e die Lautsprecherwiedergabe in einer Winkel-Aufstellungen (Angle-Parameter 30°) und zwei Crossfeed-Voreinstellungen reproduziert.

Angle

Der Phonitor e hat eine feste Angle-Einstellung von 30°. Sie ist direkt vergleichbar mit dem Standard-Aufstellwinkel eines Lautsprecherpaares.

Crossfeed

Der Crossfeed-Wert bestimmt die interaurale Pegeldifferenz und ist vergleichbar mit dem Einfluss verschiedener Raumgrößen und deren Reflexions- und Absorptionseigenschaften.

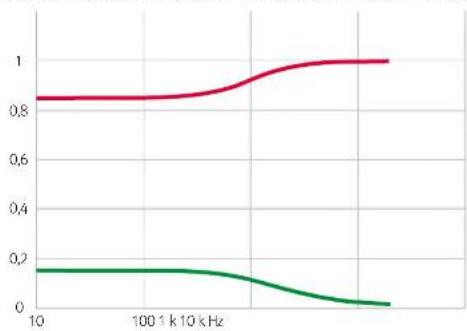

Frequenzabhängige Pegeldifferenz bei Crossfeed C1 und 30° Angle bezogen auf den rechten Kanal (rot = rechtes Signal, grün = links Signal)

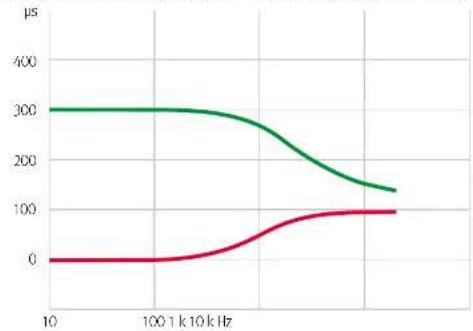

Frequenzabhängige Laufzeitdifferenz bei Crossfeed C1 und 30° Angle bezogen auf den rechten Kanal (rot = rechtes Signal, grün = links Signal)

Da der Schall vom Kopf nicht-linear reflektiert und absorbiert wird, nimmt die Phonitor-Matrix die Pegel- und Laufzeitdifferenz frequenzkorrigiert vor.

Phonitor-Matrix

Phonitor-Matrix-Presets

Der Phonitor e besitzt zwei fest voreingestelle Presets. Der Angle-Parameter beträgt fest 30°. Als Crossfeed-Parameter kann C1 oder C2 gewählt werden.

Der Crossfeed-Wert C1 ist kleiner als der Crossfeed-Wert C2 und hat daher eine geringere Laufzeitdifferenz als C2.

Quellenwahl

An den Phonitor e können Sie bis zu fünf Audio-Geräte anschließen.

Es stehen zwei analoge Eingänge zur Verfügung – XLR und Cinch (12).

Wenn Ihr Phonitor e mit dem optionalen DA-Konverter ausgestattet ist, können Sie zusätzlich drei digitale Audio-Quellen anschließen – USB, Koax, optisch (13).

• Mit dem SOURCE-Schalter (7) wählen Sie die analoge Audio-Quelle aus, Cinch (RCA) oder XLR.
• Mit dem DIGITAL-Schalter (6) wählen sie die digitale Audio-Quelle aus, Optical, USB oder Koaxial.
  (Der SOURCE-Schalter muss sich in der Stellung Digital befinden.)

Kopfhörerausgänge

Der Standard-Kopfhörerausgang (2) hat Vorrang vor dem symmetrischen Kopfhörerausgang (3) hat. Sobald ein Kopfhörer am Standard-Kopfhörerausgang angeschlossen ist, erhält ein am symmetrischen Kopfhörerausgang angeschlossener Kopfhörer kein Signal mehr.

Bitte beachten Sie folgende Hinweise, um eine gleichbleibende Klangqualität und eine lange Lebenszeit der Kopfhörer-Endstufe zu garantieren:

• Regeln Sie die Lautstärke herunter, bevor Sie einen Kopfhörer einstecken oder herausziehen.
• Stecken Sie niemals Mono-Klinkenstecker in die frontseitige Stereo-Klinkenbuchse.
• Achten Sie darauf, dass der Stecker vollständig eingesteckt ist.
• Wenn Sie einen Adapter von 3,5 mm auf 6,35 mm verwenden, achten Sie darauf, dass der Adapter vollständig verschraubt bzw. eingesteckt ist.

Fernbedienung

Zur Steuerung der Lautstärke des Phonitor e können Sie jede beliebige Infrarot-Fernbedienung einsetzen.

Die Besonderheit ist, dass der Phonitor e die Signale Ihrer Fernbedienung lernt und nicht umgekehrt. Sie brauchen also keine lernbare Fernbedienung, sondern nehmen einfach die Fernbedienung beispielsweise ihres CD-Spielers und suchen sich zwei Tasten aus, die Sie ansonsten nicht benutzen und weisen diesen die Funktion „lauter“ bzw. „leiser“ zu.

• Drücken Sie den PGM-Taster (14) auf der Rückseite über den Druckpunkt. Die Power-LED leuchtet nun heller.
• Richten Sie Ihre Fernbedienung auf den IR-Empfänger (9) und drücken Sie die Taste, die Sie für die Lautstärkeverringerung vorgesehen haben. Die Power-LED blinkt pro Tastendruck einmal. Drücken Sie dieselbe Taste so oft, bis die Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.
• Richten Sie Ihre Fernbedienung auf den IR-Empfänger (9) und drücken Sie die Taste, die Sie für die Lautstärkeerhöhung vorgesehen haben. Die Power-LED blinkt pro Tastendruck einmal. Drücken Sie dieselbe Taste so oft, bis die Power-LED dreimal kurz hintereinander blinkt – jetzt ist die Taste programmiert.

Fernbedienung

• Der Lernmodus wird automatisch beendet, nachdem die zweite Taste erlernt wurde.
• Bitte beachten Sie, dass es bei direkter und starker Einstrahlung von Fremdlicht (z.B. Sonne, Halogenlampen, Neonröhren, Leuchtstoffröhren, Terrariums- und Aquariumsbeleuchtungen sowie großen Flachbildschirmen) zu Fehlern der Fernbedienungsfunktion kommen kann.

DIP-Schalter

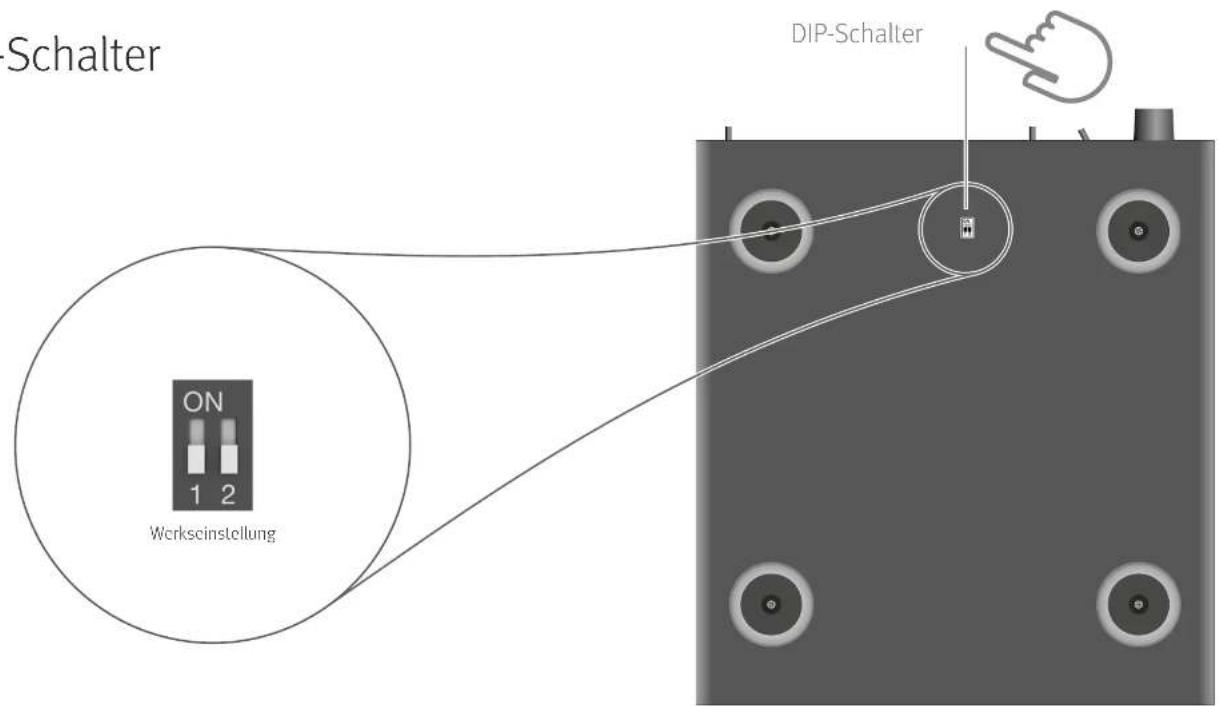

Mit den DIP-Schaltern (15) auf dem Gehäuseboden lassen sich folgende Grundeinstellungen vornehmen:

Pegelanhebung Kopfhörerausgang

Mit dem DIP-Schalter 1 können Sie eine Pegelanhebung für die Kopfhörerausgänge vornehmen, um leistungshungrige Kopfhörer besser zu speisen.

DIP-Schalter 1: ON = Der Kopfhörerausgang wird um +22 dB angehoben.

Cinch-Eingang – HiFi-Pegel / Studio-Pegel

Wenn Sie am analogen Cinch-Eingang (12) ein HiFi-Audio-Gerät anschließen, wie z.B. einen CD-Player, können Sie das Signal vom HiFi-Pegel -10 dBV auf den Studio-Pegel 0 dBu anheben, wenn Sie den DIP-Schalter 2 einschalten.

So erhalten Sie die gleiche Lautstärke, wenn Sie zwischen dem XLR- und Cinch-Eingang umschalten (vorausgesetzt, am XLR-Eingang liegt ein Studio-Signal an).

DIP-Schalter 2: ON = Der Cinch-Eingang (RCA) wird von -10 dBV (HiFi-Pegel) auf 0 dBu (Studio-Pegel) angehoben.

Technische Daten

Eingänge

XLR-Eingänge

• Neutrik XLR, symmetrisch, Pin 2 = (+)
• Impedanz: ca. 20k Ohm
  • Gleichtaktunterdrückung: -82 dB
  • Max. Eingangspegel: +32,5 dB

Cinch-Eingang

• unsymmetrisch
• Impedanz: ca. 10k Ohm
  • Max. Eingangspegel: +32,5 dB

Digitale Eingänge (optional DAC 768xs) / Abtastraten

• Koaxial SPDIF (RCA) – Abtastraten PCM (kHz): 44.1, 48, 88.2, 96, 176.4, 192
• Optisch TOSLINK (F06) – Abtastraten PCM (kHz): 44.1, 48, 88.2, 96
• USB (B) – Kodiertes PCM (kHz): 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 705.6, 768 DSD: DSD1 (DSD64), DSD2 (DSD128), DSD4 (DSD256)

Technische Daten

Ausgänge

Symmetrischer Kopfhörerausgang

• Neutrik 4-Pin XLR-Buchse
• Pinbelegung: 1 = L(+), 2 = L(-), 3 = R(+), 4 = R(-)
• Impedanz: 0,36 Ohm
  • Dämpfungsfaktor: 180 bei 40 Ohm
  • Frequenzgang: 10 Hz bis 300 kHz (-3dB)
• Übersprechen bei 1 kHz: -90 dB
• Klirrfaktor: 0,00091 % (@ 0 dBu, 1 kHz, 100 kOhm Last)
  • Rauschen (A-bewertet): -98 dB
  • Dynamikumfang: 130,5 dB

Standard-Kopfhörerausgang

Warnung: Schließen Sie niemals Mono-Klinkenstecker an die frontseitige Stereo-Klinkenbuchse an und achten Sie darauf, dass der Stecker vollständig versenkt ist. Andernfalls kann ein Kurzschluss die Zerstörung der Endstufen nach sich ziehen!

• 6,35 mm-Stereo-Klinkenbuchse
- Pinbelegung: Spitze = links, Ring = rechts, Schaft = GND
- Impedanz: 0,18 Ohm
• Dämpfungsfaktor: 180 bei 40 Ohm
• Frequenzgang: 10 Hz bis 300 kHz (-3 dB)
- Übersprechen bei 1 kHz: -90 dB
- Klirrfaktor: 0,00091 % (bei 0 dBu, 1 kHz, 100 kOhm Last)
• Rauschen (A-bewertet): -103 dB
• Dynamikumfang: 135,5 dB

Max. Ausgangsleistung (bei +30 dBu bei 1 kHz)

• 2 x 1 W bei 600 Ohm Anschlussimpedanz
- 2 x 2 W bei 300 Ohm Anschlussimpedanz
- 2 x 3,7 W bei 120 Ohm Anschlussimpedanz
- 2 x 2,9 W bei 47 Ohm Anschlussimpedanz
- 2 x 2,7 W bei 32 Ohm Anschlussimpedanz

Interne Stromversorgung

• Analog: +/- 60 V
  • Digital: + 5 V und + 3,3 V (optional)

Netzteil

• Netzspannung (schaltbar): 230 V AC / 50Hz oder 115 V AC / 60Hz
• Sicherungen: 230V = T 500 mA; 115 V = T 1 A
  • Leistungsaufnahme: max 30 VA
  • Stand-By Stromausnahme: 0,7 W

Maße (inkl. Füße)

• (BxHx) 278 x 100 x 330 mm

Gewicht

• 3,3 kg (nur Gerät)
• 4,4 kg (Versand)

Wichtige Hinweise

Wichtige Hinweise

Version 1.3 - 11 /2019

Entwickler: Bastian Neu

Dieses Handbuch enthält eine Beschreibung des Produkts, jedoch keine Garantien für bestimmte Eigenschaften oder Einsatzerfolge. Maßgebend ist, soweit nicht anders vereinbart, der technische Stand zum Zeitpunkt der Auslieferung des Produktes durch die SPL electronics GmbH. Konstruktion und Schaltungstechnik unterliegen ständiger Weiterentwicklung und Verbesserung. Technische Änderungen bleiben vorbehalten.

© 2019 SPL electronics GmbH. Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgendein elektronisches Medium oder in maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher Genehmigung der SPL electronics GmbH gestattet. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber.

CE-Konformitätserklärung

Die Konformität dieses Geräts zu den EU-Richtlinien wird durch das CE-Zeichen auf dem Gerät bestätigt.
