VT-81009 - Bewegungsmelder V-TAC - Kostenlose Bedienungsanleitung

Produkttyp	Bewegungsmelder
Modell	VT-81009
Marke	V-TAC
Eingangsspannung	AC 220-240 V, 50/60 Hz
Nennlast	max. 500 W (Glühlampe) / 200 W (LED)
Zeitverzögerung	einstellbar 10 Sek. bis 7 Min.
Erfassungswinkel	120°
Erfassungsreichweite	max. 10 m (bei <24°C)
Bewegungserkennungsgeschwindigkeit	0,6–1,5 m/s
Betriebstemperatur	-20°C bis +40°C
Luftfeuchtigkeit im Betrieb	<93% RH
Umgebungslichteinstellung	<3–2000 Lux (einstellbar)
Schutzart	IP20
Eigenverbrauch	ca. 0,9 W
Installationshöhe	1–1,8 m
Abmessungen (B×H×T)	80 × 80 × 43,5 mm
Garantie	5 Jahre

Häufig gestellte Fragen - VT-81009 V-TAC

Wie stelle ich die Zeitverzögerung ein?

Drehen Sie den TIME-Regler im Uhrzeigersinn, um die Verzögerung zu verlängern (bis zu 7 Min.), gegen den Uhrzeigersinn für die kürzeste Einstellung (ca. 10 Sek.).

Warum schaltet sich das Licht nicht aus?

Mögliche Ursachen: Es befindet sich eine dauerhafte Wärmequelle im Erfassungsbereich, oder die Zeitverzögerung ist zu hoch eingestellt. Überprüfen Sie auch, ob der LUX-Regler auf Tagbetrieb (Sonne) steht.

Wie teste ich den Bewegungsmelder bei Tageslicht?

Stellen Sie den LUX-Regler auf die Sonnenposition (höchste Empfindlichkeit) und den TIME-Regler auf Minimum. Schalten Sie den Funktionsschalter auf PIR. Nach 30 Sekunden Aufwärmzeit sollte das Licht bei Bewegung angehen.

Kann der Bewegungsmelder im Außenbereich verwendet werden?

Nein, der Melder hat die Schutzart IP20 und ist nur für den Innenbereich geeignet. Feuchtigkeit oder direkte Witterung können das Gerät beschädigen.

In welcher Höhe sollte der Melder montiert werden?

Die optimale Montagehöhe beträgt 1 bis 1,8 m über dem Boden. Höhere Montagen verringern die Erfassungsreichweite.

Was bedeutet der Funktionsschalter ON/OFF/PIR?

ON: Dauerlicht (Sensor überbrückt). OFF: Ausgeschaltet. PIR: Normalbetrieb mit Bewegungserkennung.

Wie reinige ich den Bewegungsmelder?

Reinigen Sie die Oberfläche mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, um Schäden zu vermeiden.

Warum erkennt der Melder keine Bewegung?

Mögliche Ursachen: Hindernisse im Erfassungsbereich, zu hohe Umgebungstemperatur (<24°C), falsche Montagehöhe oder Bewegung außerhalb des 120°-Bereichs. Überprüfen Sie auch die Einstellung des LUX-Reglers.

Welche Gegenstände sollten im Erfassungsbereich vermieden werden?

Vermeiden Sie Wärmequellen (Heizungen, Lampen), reflektierende Oberflächen (Spiegel) und bewegliche Objekte wie Vorhänge oder Pflanzen, da sie Fehlauslösungen verursachen.

Kann ich die Empfindlichkeit anpassen?

Die Empfindlichkeit ist fest eingestellt. Sie können jedoch den LUX-Regler nutzen, um den Tag-/Nachtbetrieb zu steuern. Bei schlechter Empfindlichkeit prüfen Sie bitte die Montagehöhe und mögliche Hindernisse.

BEDIENUNGSANLEITUNG VT-81009 V-TAC

MODELL	VT-81009
SKU	23425
EINGANGSSPANNUNG	AC: 220-240V, 50/60 Hz
NENNLAST	Max. 500W [IMAGE]200W [IMAGE]+LED
ZEITVERZÖGERUNG	Min. 10sec ± 3sec Max.7min ± 2min

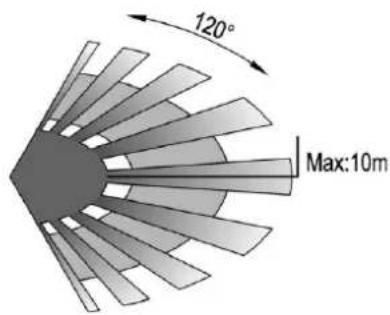

ERFASSUNGSBEREICH	120°
ERFASSUNGSABSTAND	10m Max (<24°C)
GESCHWINDIGKEIT DERBEWEGUNGSERFASSUNG	0,6-1,5m/s
ARBEITSTEMPERATUR	-20°C bis +40°C
LUFTFEUCHTIGKEITIMBETRIEB	<93%RH
UMGEBUNGSLICHT	<3-2000 LUX (einstellbar)
IP-SCHUTZART	IP20

LEISTUNGSAUFNAHME	ca. 0,9 W
INSTALLATIONSHÖHE	1-18m
ABMESSUNGEN	80x80x43,5 mm

EINFÜHRUNG & GARANTIE

Vielen Dank, dass Sie ein V-TAC-Produkt ausgewählt und gekauft haben. V-TAC wird Ihnen die besten Dienste leisten. Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie mit der Installation beginnen, und bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an unseren Händler oder an den lokalen Verkäufer, von dem Sie das Produkt gekauft haben. Sie sind geschult und bereit, Sie bestmöglich zu bedienen. Die Garantie gilt für 5 Jahre ab dem Kaufdatum. Die Garantie gilt nicht für Schäden, die durch unsachgemäße Installation oder abnormalen Verschleiß verursacht wurden. Das Unternehmen übernimmt keine Garantie für Schäden an Oberflächen, die durch unsachgemäßen Aus- und Einbau des Produkts entstehen.

Vorsicht, Gefahr eines Stromschlags.

MEHRSPRACHIGES HANDBUCH QR-CODE

Bitte scannen Sie den QR-Code, um das Handbuch in mehreren Sprachen aufzurufen.

Diese Kennzeichnung weist darauf hin, dass dieses Produkt nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf.

1. Bitte stellen Sie sicher, dass der Strom abgeschaltet ist, bevor Sie mit der Installation beginnen.
2. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden.
3. Decken Sie alle benachbarten stromführenden Teile ab oder schirmen Sie sie ab.
4. Nur für den Innenbereich geeignet.

FUNKTION

1. Kann Tag und Nacht erkennen: Der Verbraucher kann den Betriebszustand bei unterschiedlichem Umgebungslicht einstellen. Er kann tagsüber und nachts arbeiten, wenn er auf die Position "Sonne" (max) eingestellt ist. Es kann bei Umgebungslicht von weniger als 3 LUX arbeiten, wenn es auf die Position "Mond" (min) eingestellt ist. Das Einstellmuster entnehmen Sie bitte dem Testmuster.
2. Die Zeitverzögerung wird kontinuierlich hinzugefügt: Wenn es die zweiten Induktionssignale innerhalb der ersten Induktion empfängt, fängt es von dem Moment an wieder an zu laufen.
3. Der Schalter: "EIN", "AUS", "PIRAT".

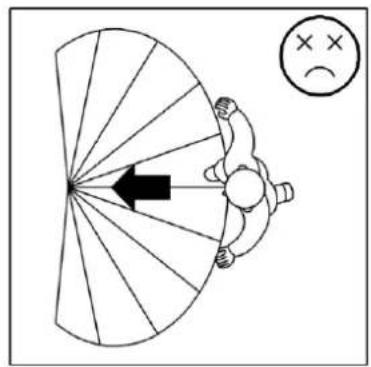

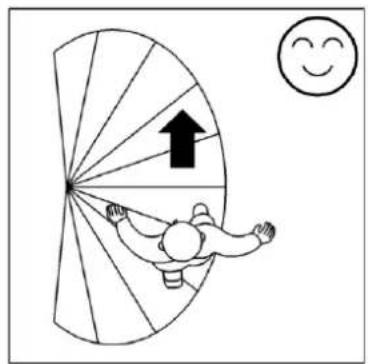

Gute Empfindlichkeit

Schlechte Empfindlichkeit

INSTALLATIONSHINWEISE

Da der Melder auf Temperaturschwankungen reagiert, sind folgende Situationen zu vermeiden:

• Richten Sie den Melder nicht auf Objekte mit stark reflektierenden Oberflächen, wie Spiegel usw.
• Vermeiden Sie die Montage des Melders in der Nähe von Wärmequellen, wie z. B. Heizungsschächten, Klimaanlagen, Licht usw.
• Richten Sie den Melder nicht auf Objekte, die sich im Wind bewegen können, wie z. B. Vorhänge, hohe Pflanzen usw.

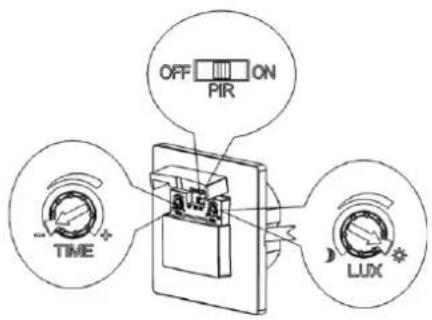

• Entlasten Sie die Frontplatte des Sensors und stellen Sie die Zeit und den LUX-Drehknopf ein (siehe Abbildung 1).
- Lösen Sie die Schrauben in der Anschlussklemme, und schließen Sie dann die Stromversorgung an die Anschlussklemme des Sensors gemäß dem Anschlussplan an.

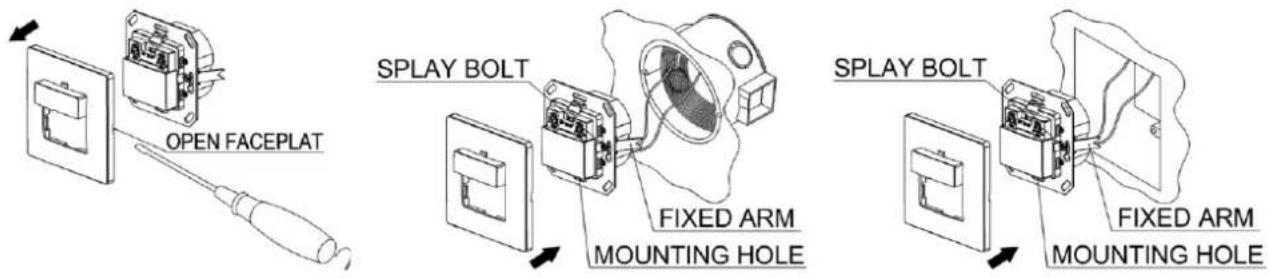

- Wenn Sie den Sensor in eine runde Öffnung einbauen möchten, setzen Sie ihn in die Öffnung ein und ziehen Sie die Spreizschraube auf beiden Seiten fest (siehe Abbildung 2). Wenn Sie den Sensor in eine quadratische Bohrung einbauen möchten, setzen Sie den Sensor in die Bohrung ein und befestigen Sie die Schraube durch die Montageöffnung (siehe Abbildung 3).
- Bringen Sie die Frontplatte wieder an, schalten Sie den Strom ein und testen Sie ihn.

Höhe der Installation: 1-1.8m

• Stellen Sie den Funktionsschalter auf "ON", stellen Sie "TIME" gegen den Uhrzeigersinn auf Minimum (-), "LUX" im Uhrzeigersinn auf Maximum (Sonne).
  • Schalten Sie den Strom ein, die Lampe sollte leuchten.
• Stellen Sie den Funktionsschalter auf "OFF", die Lampe sollte sofort aus sein.
• Stellen Sie den Funktionsschalter auf "PIR", schalten Sie den Strom ein; der Sensor und die angeschlossene Lampe haben zunächst kein Signal.

am Anfang kein Signal. Nach einer Aufwärmphase von 30 Sekunden kann der Sensor seine Arbeit aufnehmen. Wenn der Sensor das Induktionssignal empfängt, schaltet sich die Lampe ein. Wenn es kein weiteres Induktionssignal mehr gibt, sollte die Last innerhalb von 10sec±3sec aufhören zu arbeiten und die Lampe würde sich ausschalten.

- Stellen Sie "LUX" gegen den Uhrzeigersinn auf das Minimum (Mond), wenn das Umgebungslicht mehr als 3 LUX beträgt, sollte die Induktionslast nicht mehr arbeiten, nachdem die Last aufgehört hat zu arbeiten. Wenn die Umgebungshelligkeit weniger als 3 LUX (Dunkelheit) beträgt, funktioniert der Sensor. Wenn kein Induktionssignal anliegt, sollte die Last innerhalb von 10sec±3sec aufhören zu arbeiten.

Hinweis: Wenn Sie bei Tageslicht testen, drehen Sie den LUX-Drehknopf in die Position (SUN), sonst funktioniert die Sensorlampe nicht.

FEHLERSUCHE

• Die Last funktioniert nicht:

a. Bitte prüfen Sie, ob die Verbindung zwischen Stromquelle und Last korrekt ist.
b. Prüfen Sie, ob die Last in Ordnung ist.
C. Prüfen Sie, ob die Einstellungen des Arbeitslichts mit dem Umgebungslicht übereinstimmen.

• Die Empfindlichkeit ist schlecht:

a. Prüfen Sie, ob sich vor dem Detektor ein Hindernis befindet, das den Empfang der Signale beeinträchtigt.
b. Bitte prüfen Sie, ob die Umgebungstemperatur zu hoch ist.
C. Prüfen Sie, ob sich die Induktionssignalquelle im Erfassungsbereich befindet.
d. Prüfen Sie, ob die Montagehöhe mit der in der Anleitung geforderten Höhe übereinstimmt.
e. Prüfen Sie, ob die Bewegungsrichtung korrekt ist.

• Der Sensor kann die Last nicht automatisch abschalten:

a. Prüfen Sie, ob im Erfassungsfeld ein kontinuierliches Signal vorhanden ist.
b. Prüfen Sie, ob die Zeitverzögerung auf die maximale Position eingestellt ist.
