| Produkttyp | Brems widerstand |
| Modell | VW3A7744 |
| Marke | Schneider Electric |
| Widerstandswert | 10 Ω (bei 50 °C) |
| Nennleistung | 2,9 kW (bei 50 °C) |
| Abmessungen (H × B × T) | 390 × 180 × 640 mm (15,35 × 7,09 × 25,20 Zoll) |
| Befestigungsabstand A1 | 370 mm |
| Befestigungsabstand C1 | 380 mm |
| Befestigungslöcher | 6,6 × 9 mm |
| Anschlussquerschnitt PA/+ und PB | 35 mm² (AWG 3) |
| Anzugsdrehmoment PA/+ und PB | 4 Nm (35,4 lbf·in) |
| Anschlussquerschnitt T1/T2 | 4 mm² (AWG 10) |
| Anzugsdrehmoment T1/T2 | 0,5 Nm (4,4 lbf·in) |
| Maximale Oberflächentemperatur | 150 °C (302 °F) |

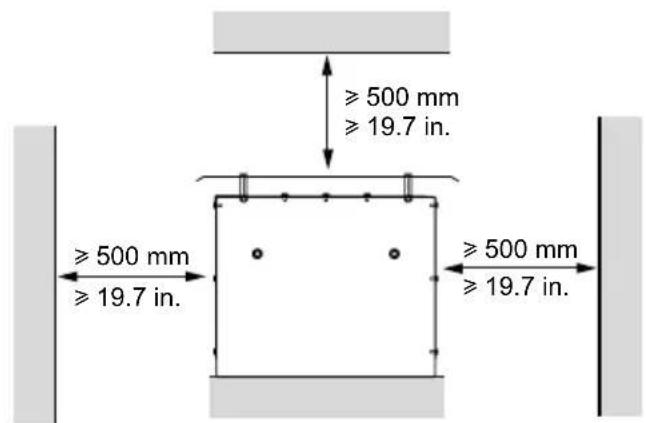

| Einbaufreiraum | Mindestens 500 mm zu allen Seiten |
| Umgebungstemperatur | Max. 50 °C (122 °F) |
| Sicherheitshinweise | Stromschlag-, Brand- und heiße Oberflächengefahr; scharfe Kanten |
Häufig gestellte Fragen - VW3A7744 SCHNEIDER
Was ist der VW3A7744?
Der VW3A7744 ist ein Brems widerstand von Schneider Electric, der zur Aufnahme von Bremsenergie in Antriebssystemen dient.
Wie hoch ist die Nennleistung des VW3A7744?
Die Nennleistung beträgt 2,9 kW bei einer Umgebungstemperatur von 50 °C.
Welche Sicherheitsabstände sind beim Einbau einzuhalten?
Es muss ein Freiraum von mindestens 500 mm zu allen Seiten eingehalten werden, um ausreichende Kühlung zu gewährleisten.
Wie wird der Brems widerstand angeschlossen?
Der Anschluss erfolgt an den Klemmen PA/+ und PB für die Leistung sowie T1/T2 für die Steuerung. Die entsprechenden Kabelquerschnitte und Drehmomente sind in der Anleitung angegeben.
Kann der VW3A7744 im Innenbereich verwendet werden?
Ja, der Brems widerstand ist für den Innenbereich geeignet, solange die Umgebungstemperatur 50 °C nicht überschreitet.
Welche Kabelquerschnitte werden für den Anschluss benötigt?
Für die Hauptanschlüsse PA/+ und PB wird ein Querschnitt von 35 mm² empfohlen, für die Steueranschlüsse T1/T2 ein Querschnitt von 4 mm².
Ist der VW3A7744 mit allen Schneider Antrieben kompatibel?
Der Brems widerstand ist für den Einsatz mit ATV und LXM Antrieben von Schneider Electric ausgelegt.
Wie wird der Brems widerstand gewartet?
Regelmäßige Sichtprüfung auf Beschädigungen und Reinigung der Lüftungsschlitze werden empfohlen. Vor Wartungsarbeiten muss die Spannungsversorgung unterbrochen werden.
Was ist bei Überhitzung zu tun?
Bei Überhitzung die Last reduzieren oder die Kühlung verbessern. Die maximale Oberflächentemperatur von 150 °C darf nicht überschritten werden.
Wo finde ich die vollständige Bedienungsanleitung?
Die Bedienungsanleitung steht auf notice-facile.com als kostenloser PDF-Download zur Verfügung.
Benutzerfragen zu VW3A7744 SCHNEIDER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Leistungsschalter kostenlos im PDF-Format! Finden Sie Ihr Handbuch VW3A7744 - SCHNEIDER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VW3A7744 von der Marke SCHNEIDER.
BEDIENUNGSANLEITUNG VW3A7744 SCHNEIDER
| Ω | kW50°C(122°F) | Ω | kW50°C(122°F) | Ω | kW50°C(122°F) | |||
| VW3A7730 | 100 | 0.1 | VW3A7740 | 100 | 0.26 | VW3A7750 | 100 | 1.4 |
| VW3A7731 | 60 | 0.16 | VW3A7741 | 60 | 0.5 | VW3A7751 | 60 | 2.9 |
| VW3A7732 | 28 | 0.3 | VW3A7742 | 28 | 0.96 | VW3A7752 | 28 | 5.1 |
| VW3A7733 | 16 | 0.96 | VW3A7743 | 16 | 1.9 | VW3A7753 | 16 | 14 |
| VW3A7734 | 10 | 0.96 | VW3A7744 | 10 | 2.9 | VW3A7754 | 10 | 19 |
| VW3A7735 | 8 | 0.96 | VW3A7745 | 8 | 3.8 | VW3A7755 | 8 | 25 |
| VW3A7736 | 5 | 1.9 | VW3A7746 | 5 | 6.9 | VW3A7756 | 5 | 32 |
| VW3A7737 | 2.5 | 3.2 | VW3A7747 | 2.5 | 11 | - | - | - |
| VW3A7738 | 1.4 | 1.5 | VW3A7748 | 1.4 | 5.1 | VW3A7757 | 1.4 | 29 |
⚠️ DANGER
HAZARD OF ELECTRIC SHOCK, EXPLOSION, OR ARC FLASH
- Only appropriately trained persons who are familiar with and understand the contents of this manual and all other pertinent product documentation and who have received safety training to recognize and avoid hazards involved are authorized to work on and with this drive system. Installation, adjustment, repair, and maintenance must be performed by qualified personnel.
- The system integrator is responsible for compliance with all local and national electrical code requirements as well as all other applicable regulations with respect to grounding of all equipment.
- Many components of the product, including the printed circuit boards, operate with mains voltage. Do not touch. Use only electrically insulated tools.
- Do not touch unshielded components or terminals with voltage present.
- Motors can generate voltage when the shaft is rotated. Prior to performing any type of work on the drive system, block the motor shaft to prevent rotation.
- AC voltage can couple voltage to unused conductors in the motor cable. Insulate both ends of unused conductors of the motor cable.
- Do not short across the DC bus terminals or the DC bus capacitors or the braking resistor terminals.
- Before performing work on the drive system:
- Disconnect all power, including external control power that may be present.
- Place a "Do Not Turn On" label on all power switches.
- Lock all power switches in the open position.
- Wait 15 minutes to allow the DC bus capacitors to discharge. The DC bus LED is not an indicator of the absence of DC bus voltage that can exceed 800 Vdc.
- Measure the voltage on the DC bus between the DC bus terminals (PA/+ and PC/-) using a properly rated voltmeter to verify that the voltage is <42 Vdc.
- If the DC bus capacitors do not discharge properly, contact your local Schneider Electric representative. Do not repair or operate the product.
• Install and close all covers before applying voltage.
Failure to follow these instructions will result in death or serious injury.
Electrical equipment should be installed, operated, serviced, and maintained only by qualified personnel. No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this product.
© 2021 Schneider Electric. All Rights Reserved.
DANGER
RISK OF FIRE
Before installing the product, verify that all cardboard and other packaging material has been completely removed from the product.
Failure to follow these instructions will result in death or serious injury.
CAUTION
SHARP EDGES
- Use all necessary personal protective equipment (PPE) such as gloves when performing any type of work whatsoever on or with the braking resistor.
- Ensure that no other persons can perform any type of work whatsoever on or with the braking resistor unless such persons use all necessary personal protective equipment (PPE) such as gloves.
- The cut resistance of the gloves must be at least level C as per ISO 23388 or level A2 as per ANSI/ISEA 105.
Failure to follow these instructions can result in injury or equipment damage
The metal surfaces of the product may reach 150^ C ( 302^ F) during operation.
WARNING
HOT SURFACES
- Ensure that any contact with hot surfaces is avoided.
- Do not allow flammable or heat-sensitive parts in the immediate vicinity of hot surfaces.
- Verify that the heat dissipation is sufficient by performing a test run under maximum load conditions.
Failure to follow these instructions can result in death, serious injury, or equipment damage.
brP-
www.schneider-electric.com
| A | B | C | A1 | C1 | ∅ | |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | |
| VW3A7730 | 105(4.13) | 100(3.94) | 295(11.61) | 72(2.83) | 266(10.47) | 4.5(0.18) |
| VW3A7731 | 105(4.13) | 100(3.94) | 345(13.58) | 72(2.83) | 316(12.44) | 4.5(0.18) |
| VW3A7732 | 175(6.89) | 100(3.94) | 345(13.58) | 142(5.59) | 316(12.44) | 4.5(0.18) |
| VW3A7740 | 105(4.13) | 100(3.94) | 465(18.31) | 72(2.83) | 436(17.16) | 4.5(0.18) |
| VW3A7741 | 175(6.89) | 100(3.94) | 465(18.31) | 142(5.59) | 436(17.16) | 4.5(0.18) |
| A | B | C | A1 | C1 | ∅ | |
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | |
| VW3A7733 | 190(7.48) | 180(7.09) | 570(22.44) | 170(6.69) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7734 | 190(7.48) | 180(7.09) | 640(25.20) | 170(6.69) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7735 | 190(7.48) | 180(7.09) | 640(25.20) | 170(6.69) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7742 | 190(7.48) | 180(7.09) | 570(22.44) | 170(6.69) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7743 | 290(11.42) | 180(7.09) | 570(22.44) | 270(10.63) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7744 | 390(15.35) | 180(7.09) | 640(25.20) | 370(14.57) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7750 | 290(11.42) | 180(7.09) | 570(22.44) | 270(10.63) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |
| VW3A7751 | 390(15.35) | 180(7.09) | 570(22.44) | 370(14.57) | 380(14.96) | 6.6 x 9(0.26 x 0.35) |

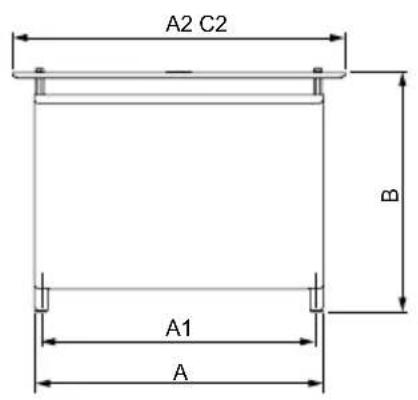

| A | B | C | A1 | C1 | A2 | C2 | ∅ | ||
| mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | mm(in.) | kg(lb) | |
| VW3A7736 | 330(12.99) | 485(19.09) | 485(19.09) | 310(12.20) | 380(14.96) | 450(17.71) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 18(39.68) |
| VW3A7737 | 330(12.99) | 485(19.09) | 485(19.09) | 310(12.20) | 380(14.96) | 450(17.71) | 540(21.26) | 9 × 12 (0.35 x 0.47) | |
| VW3A7738 | 330(12.99) | 445(17.52) | 485(19.09) | 310(12.20) | 380(14.96) | 450(17.71) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 17(37.48) |
| VW3A7745 | 530(20.87) | 485(19.09) | 485(19.09) | 510(20.08) | 380(14.96) | 650(25.59) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 25.5(56.22) |
| VW3A7746 | 530(20.87) | 485(19.09) | 485(19.09) | 510(20.08) | 380(14.96) | 650(25.59) | 540(21.26) | 9 × 12 (0.35 x 0.47) | |
| VW3A7747 | 940(37.00) | 485(19.09) | 485(19.09) | 920(36.22) | 380(14.96) | 1060(41.73) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 48.5(106.92) |
| VW3A7748 | 530(20.87) | 485(19.09) | 485(19.09) | 510(20.08) | 380(14.96) | 650(25.59) | 540(21.26) | 9 × 12 (0.35 x 0.47) | |
| VW3A7752 | 530(20.87) | 485(19.09) | 485(19.09) | 510(20.08) | 380(14.96) | 650(25.59) | 540(21.26) | 9 × 12 (0.35 x 0.47) (27(59.52) | |
| VW3A7753 | 940(37.00) | 605(23.82) | 485(19.09) | 920(36.22) | 380(14.96) | 1060(41.73) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 48.5(106.92) |
| VW3A 7754 | 740(29.13) | 1035(40.75) | 485(19.09) | 720(28.35) | 380(14.96) | 860(33.86) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 71(156.53) |
| VW3A7755 | 940(37.00) | 1035(40.75) | 485(19.09) | 920(36.22) | 380(14.96) | 1060(41.73) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 87.5(192.90) |
| VW3A7756 | 940(37.00) | 1285(50.59) | 485(19.09) | 920(36.22) | 380(14.96) | 1060(41.73) | 540(21.26) | 9 × 12 (0.35 x 0.47) | 126(277.78) |
| VW3A7757 | 940(37.00) | 1285(50.59) | 485(19.09) | 920(36.22) | 380(14.96) | 1060(41.73) | 540(21.26) | 9 × 12 (0.35 x 0.4T) | 121(266.76) |

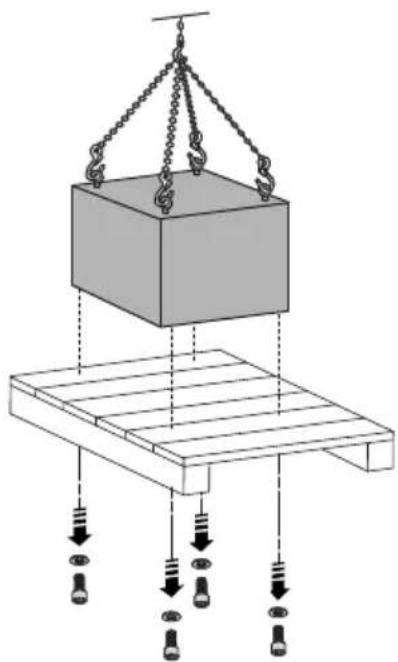

VW3A77●● ≥ 31 kg 68.34 lb


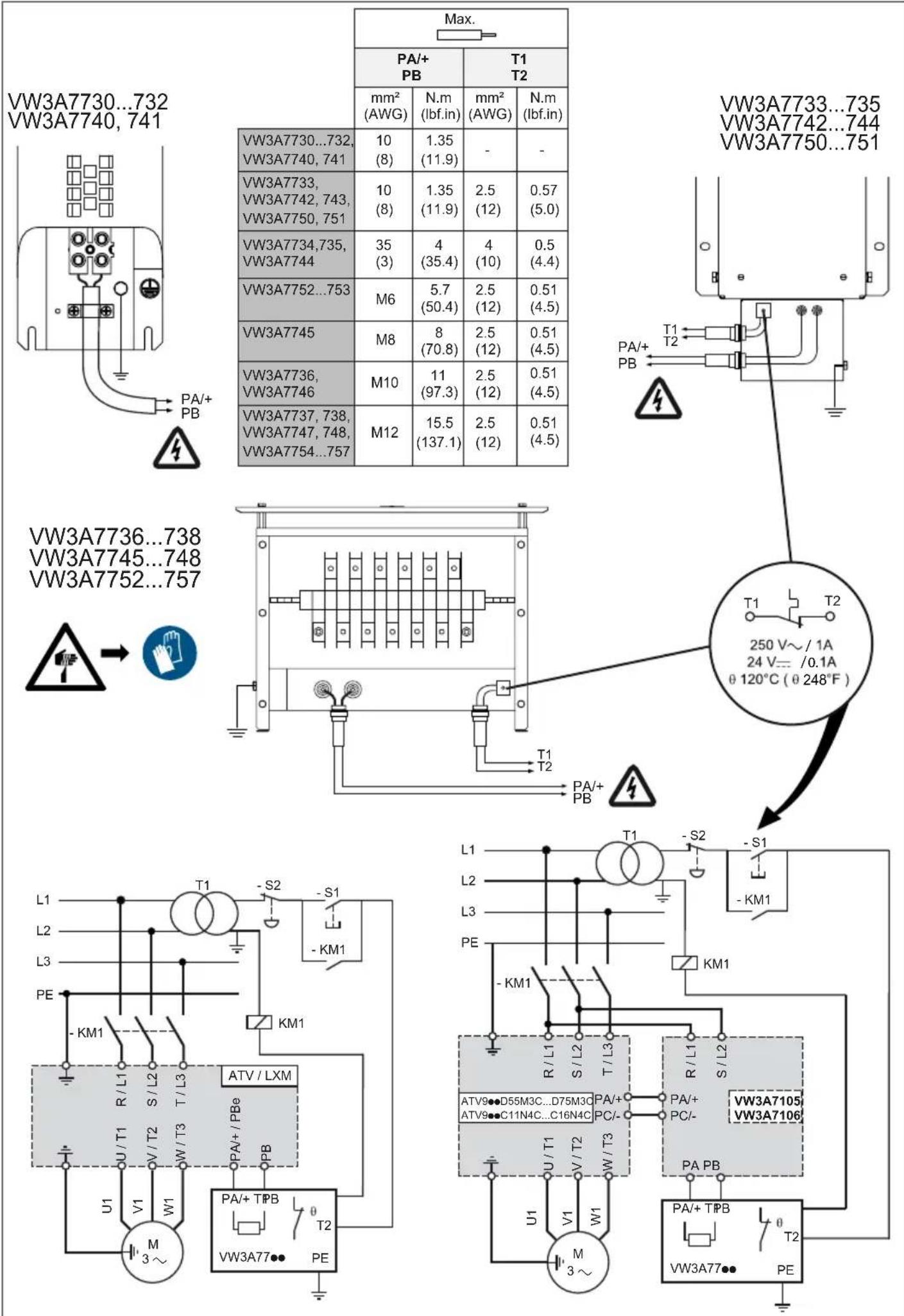

| Max. | ||||
| PA/+PB | T1T2 | |||
| mm2(AWG) | N.m(lbf.in) | mm2(AWG) | N.m(lbf.in) | |
| VW3A7730...732,VW3A7740, 741 | 10(8) | 1.35(11.9) | - | - |
| VW3A7733,VW3A7742, 743,VW3A7750, 751 | 10(8) | 1.35(11.9) | 2.5(12) | 0.57(5.0) |
| VW3A7734,735,VW3A7744 | 35(3) | 4(35.4) | 4(10) | 0.5(4.4) |
| VW3A7752...753 | M6 | 5.7(50.4) | 2.5(12) | 0.51(4.5) |
| VW3A7745 | M8 | 8(70.8) | 2.5(12) | 0.51(4.5) |
| VW3A7736,VW3A7746 | M10 | 11(97.3) | 2.5(12) | 0.51(4.5) |
| VW3A7737, 738,VW3A7747, 748,VW3A7754...757 | M12 | 15.5(137.1) | 2.5(12) | 0.51(4.5) |

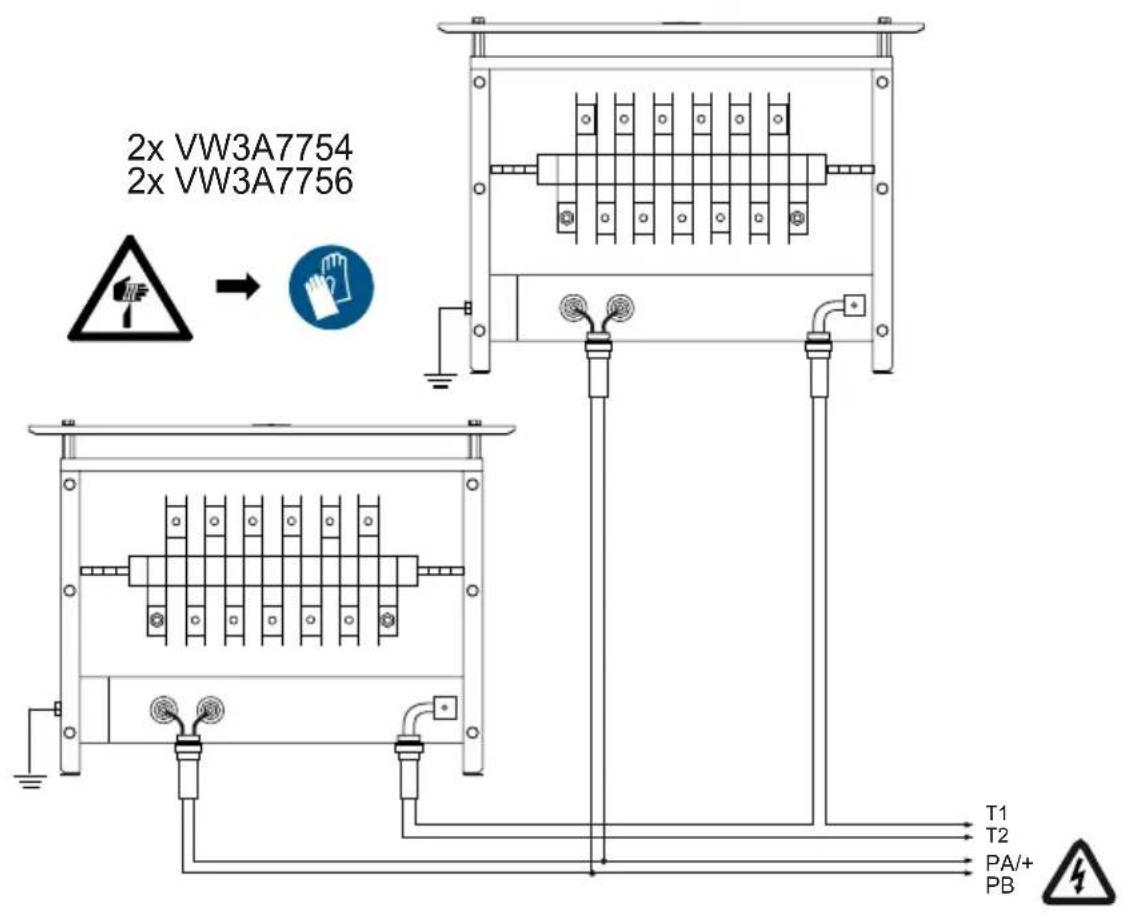

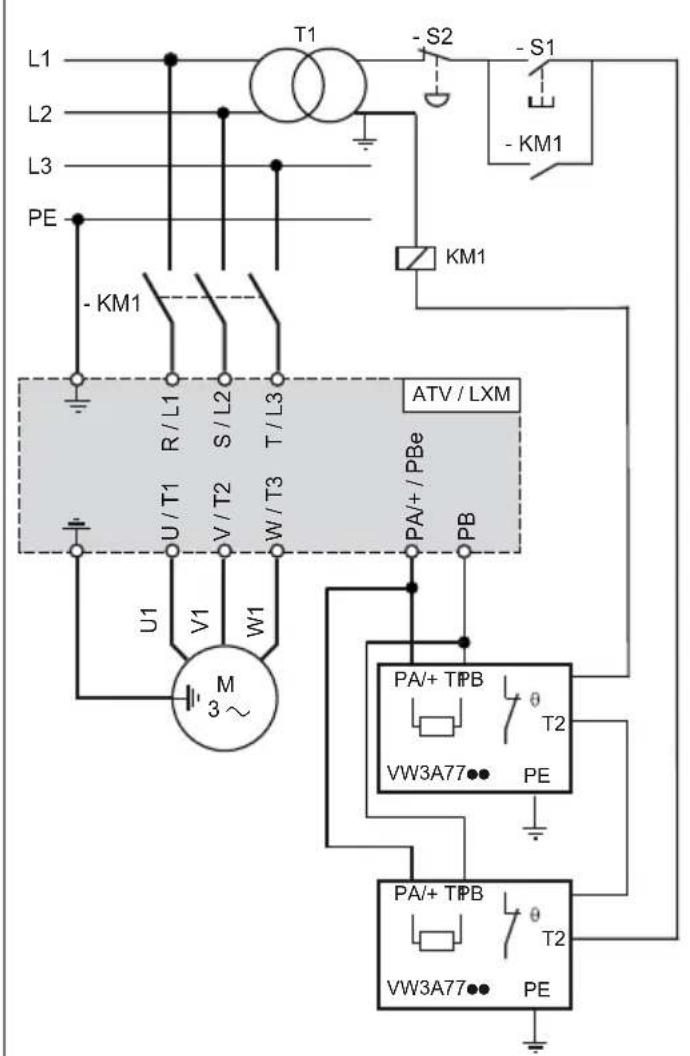

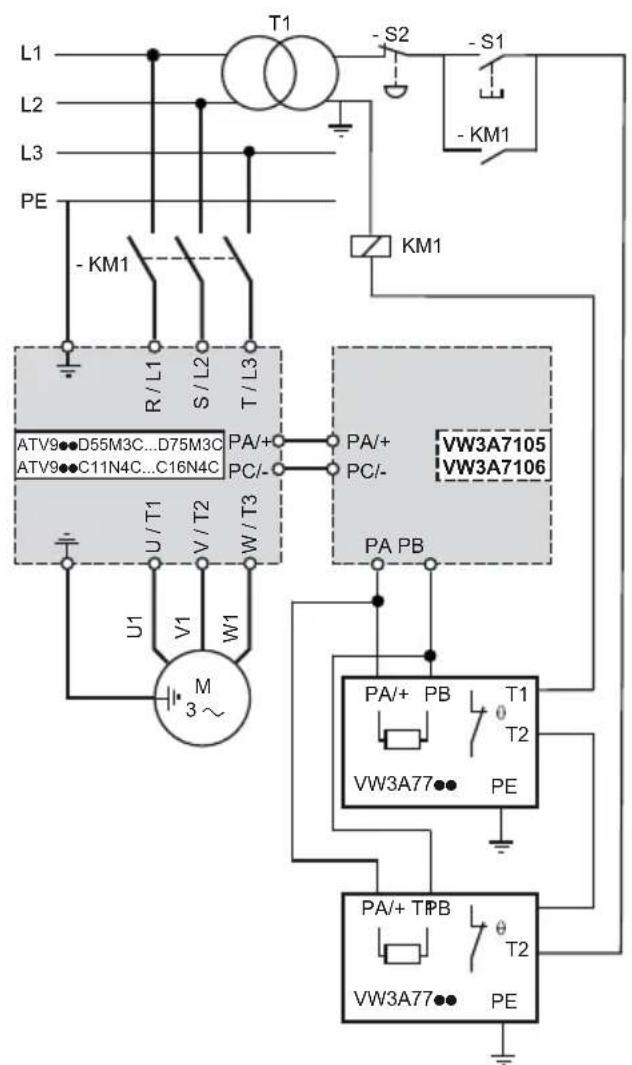

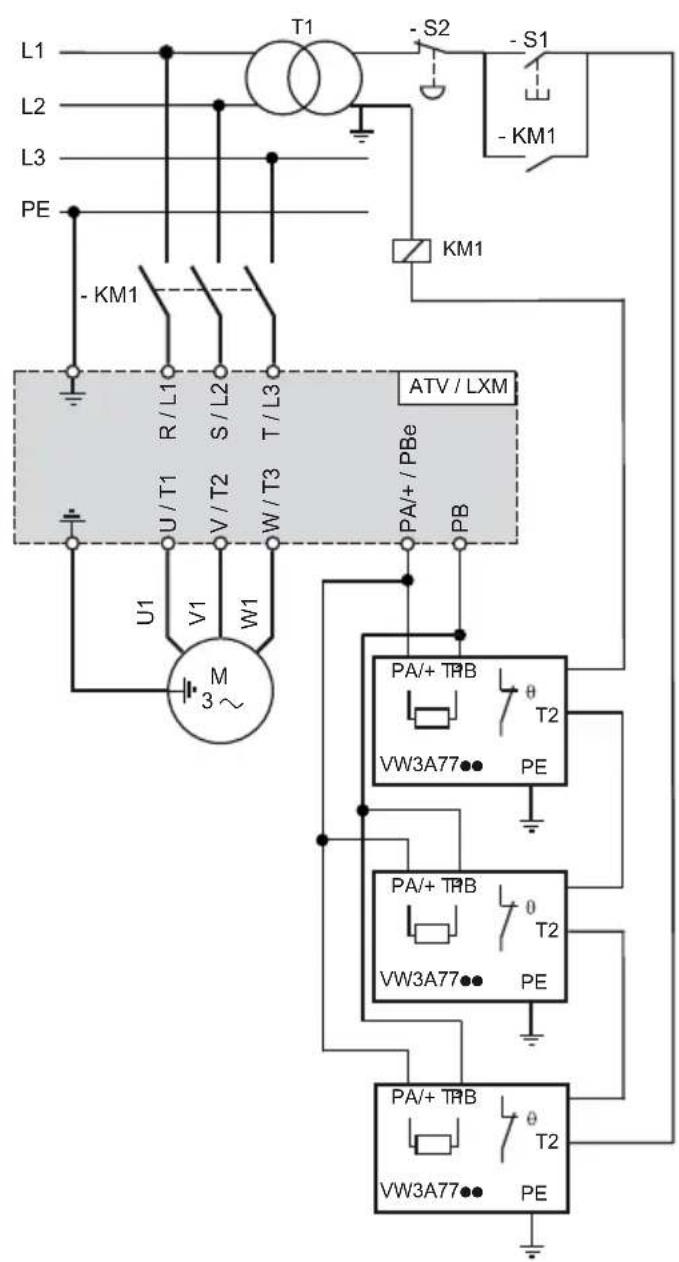

3x VW3A7754

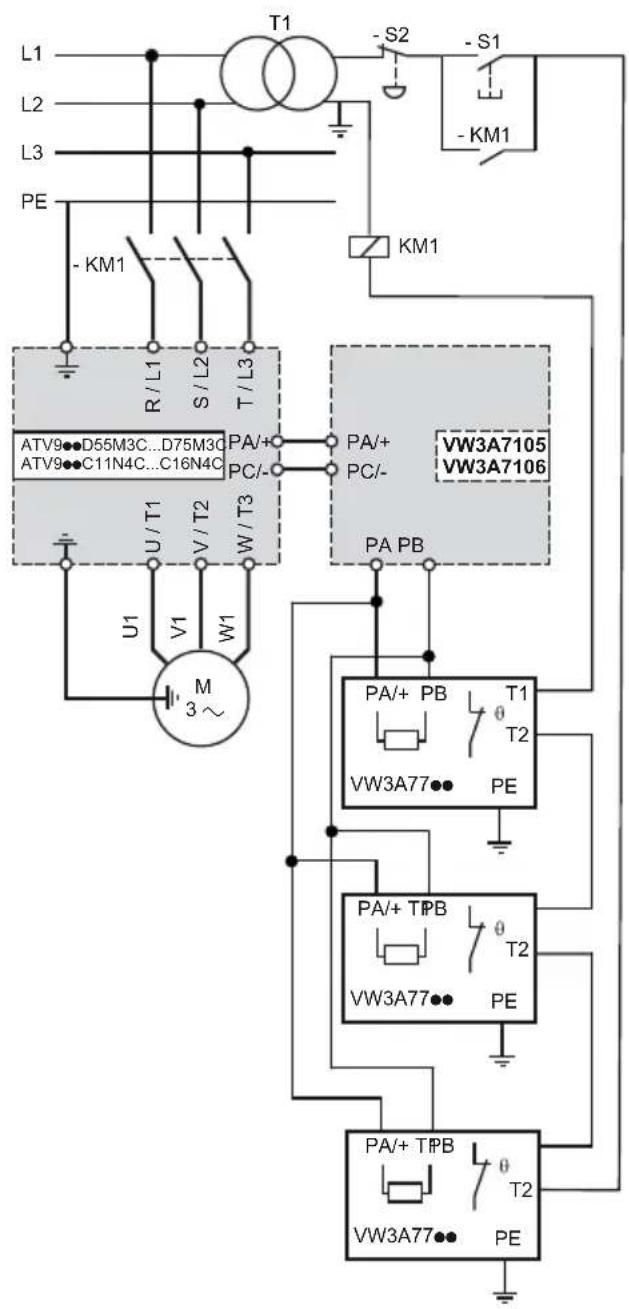

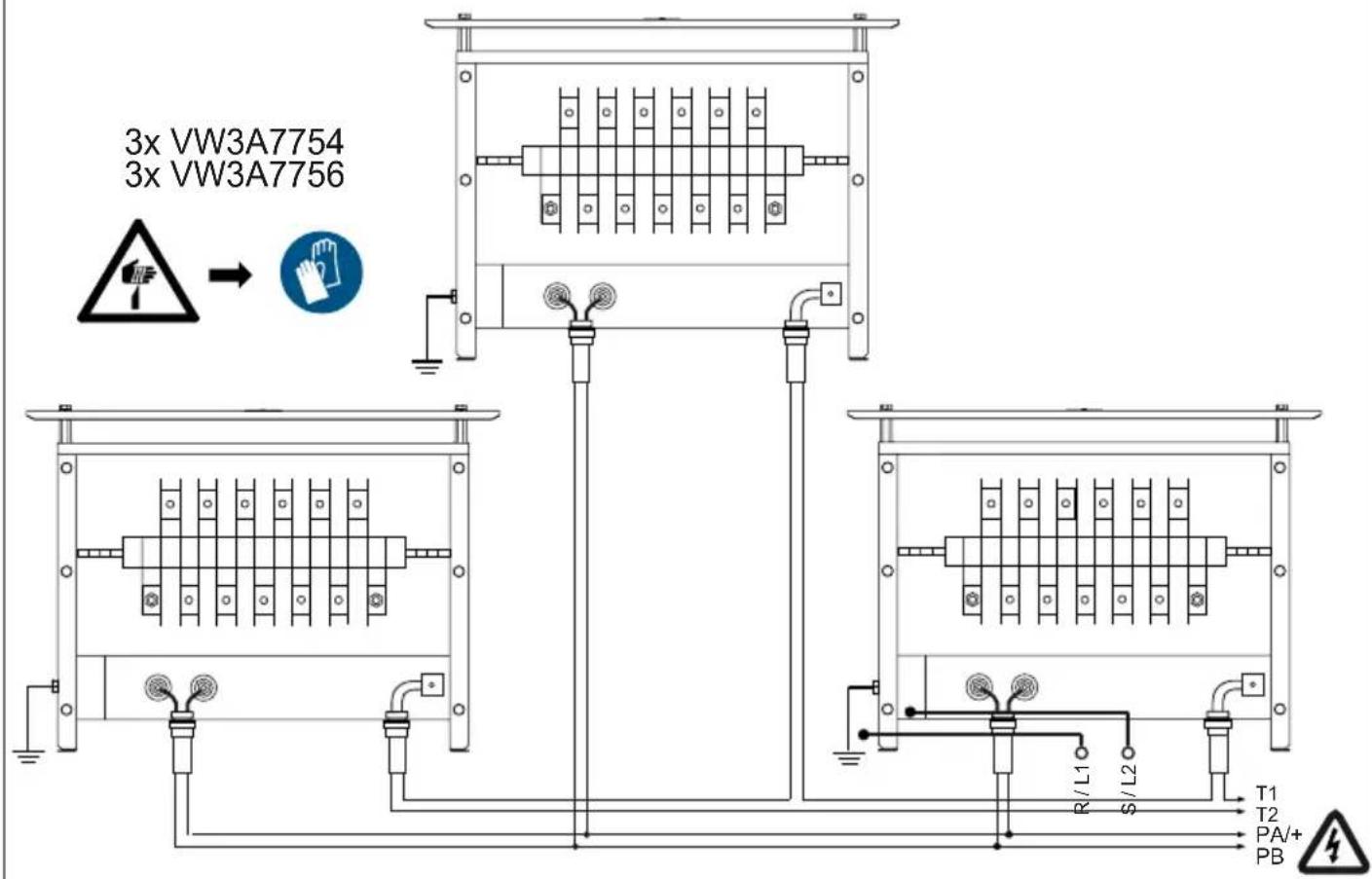

3x VW3A7756
