Produkttyp	M.2 NVMe SSD-Gehäuse
Modell	IB-1820M-C31
Marke	Icy Box
Schnittstelle	USB 3.1 Gen 2 Typ-C (10 Gbit/s)
Unterstütztes Laufwerk	M.2 NVMe PCIe SSD (M-Key, 2230/2242/2260/2280)
Material	Aluminiumlegierung mit Kühlkörperrippen
Abmessungen	107 x 30 x 11,5 mm
Gewicht	38 g (ohne SSD)
Stromversorgung	Bus-gespeist über USB-C
LED-Anzeige	Blaue/rote LED für Strom und Aktivität
Betriebssysteme	Windows, macOS, Linux, Chrome OS
Übertragungsgeschwindigkeit	Bis zu 10 Gbit/s (durch SSD und Host begrenzt)
Kühlung	Passives Kühlkörperdesign
Sicherheit	Keine Hardwareverschlüsselung; unterstützt Softwareverschlüsselung
Installation	Werkzeuglose Schiebemechanik
Garantie	2 Jahre
UPC	4250397302005

Häufig gestellte Fragen - IB-1820M-C31 Icy Box

Welchen SSD-Typ unterstützt das IB-1820M-C31?

Es unterstützt M.2 NVMe PCIe SSDs mit M-Key in den Größen 2230, 2242, 2260 und 2280.

Unterstützt das Gehäuse SATA M.2 SSDs?

Nein, es unterstützt nur NVMe (PCIe) SSDs. SATA M.2 SSDs funktionieren nicht.

Was ist die maximale Übertragungsgeschwindigkeit?

Bis zu 10 Gbit/s über USB 3.1 Gen 2, die tatsächliche Geschwindigkeit hängt jedoch von der SSD und dem Host-Controller ab.

Ist das Gehäuse mit USB 3.0 oder USB 2.0 kompatibel?

Ja, es ist abwärtskompatibel mit USB 3.0 und USB 2.0, aber die Geschwindigkeiten werden auf den niedrigeren Standard begrenzt.

Benötigt es externe Stromversorgung?

Nein, es wird über das USB-C-Kabel bus-gespeist. Stellen Sie sicher, dass Ihr Host ausreichend Strom liefert (einige ältere Anschlüsse benötigen möglicherweise ein Y-Kabel).

Wie installiere ich die SSD?

Schieben Sie das Gehäuse auf, setzen Sie die M.2 SSD in einem 45-Grad-Winkel ein, drücken Sie sie dann herunter und sichern Sie sie mit dem Silikon-Verriegelungsstift. Schließen Sie den Deckel.

Ist das Gehäuse werkzeuglos?

Ja, die Installation erfolgt werkzeuglos mit einem Schiebemechanismus und Silikonverschluss.

Was bedeutet die LED-Anzeige?

Dauerhaftes Blau zeigt Strom und Verbindung an; blinkendes Blau zeigt Laufwerksaktivität an; Rot zeigt einen Fehler oder Schlafmodus an.

Kann ich das Gehäuse mit einer PS5 oder Xbox verwenden?

Ja, es funktioniert mit der PS5 zum Spielen von PS4-Spielen und Speichern von PS5-Spielen (über USB) und mit der Xbox Series X/S zum Speichern (nicht direkt spielbar).

Wird ein Kabel mitgeliefert?

Ja, es enthält ein USB-C-auf-C-Kabel und einen USB-C-auf-A-Adapter für die Kompatibilität.

BEDIENUNGSANLEITUNG IB-1820M-C31 Icy Box

Externes Type-C™ Gehäuse für M.2 NVMe SSD mit Schiebemechanismus

Sicherheitshinweise IB-1820M-C31

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten

Sicherheitshinweise IB-1820M-C31

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-1820M-C31

Key Features

1x IB-1820M-C31, 1x Silikon Wärmeleitpad, 1x Kühlkörper, 4x Schrauben, 1x Schraubenzieher, 1x Handbuch

Haupteigenschaften

• Hochwertiges Carbongehäuse für eine M.2 NVMe SSD
• Anschluss zum Hostcomputer: USB 3.1 (Gen 2) Type-C ^TM , bis zu 10 Gbit/s
  • M-Key Sockel für M.2 NVMe SSDs, 22x 30/42/60/80 mm
• Kohlefasermaterial - hohe Wärmeleitfähigkeit und geringe elektrische Leitfähigkeit
• Ein- und ausfahrbarer USB Type-C ^TM Anschluss
• Unterstützt Windows ^ , macOS ^

Wichtige Produktinformation

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C™ Geräten, inklusive diesem Gehäuse, zur Kenntnis!

• Ihr Hostcomputer muss über eine USB Type-C ^TM Schnittstelle verfügen.
  • Die IB-1820M-C31 arbeitet auch mit Computern und Notebooks mit USB 3.0/2.0/1.1 Type-A Schnittstellen sofern der passende Adapter vorhanden ist.
• Das Gehäuse arbeitet ebenfalls an Geräten mit der Thunderbolt ^TM 3 Schnittstelle mit der von USB 3.1 (Gen2) angegebenen Transferrate von 10 Gbit/s.
• Die Type-C ^™ Schnittstelle selbst kann in einigen Computern und Notebooks mit USB 3.0 / 2.0 angebunden sein. Das Gehäuse liefert nur an USB 3.1 (Gen2) Type-C ^™ die volle Datenübertragungsrate von bis zu 10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows ^® , macOS ^®

Manual IB-1820M-C31

M.2 NVMe SSD Installation

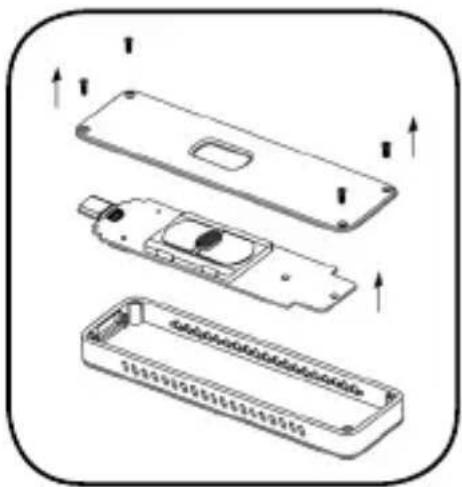

1. Öffnen Sie die Abdeckung indem Sie die Schrauben in den Ecken entfernen.

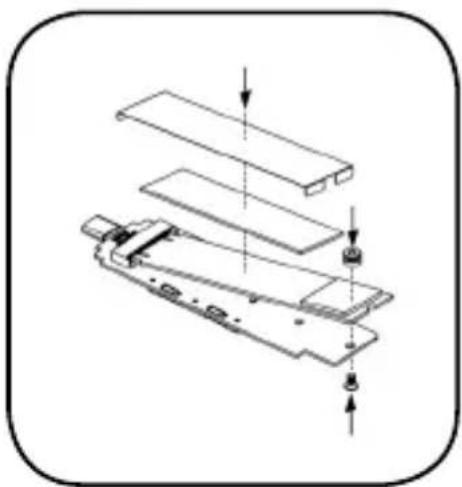

1. Platzieren Sie das Wärmeleitpad direkt auf die SSD. Befestigen Sie dann den Kühlkörper darauf und setzen Sie die SSD (in einem Winkel von 30°) ein. Danach befestigen Sie die SSD mit der Schraube und dem Abstandshalter.

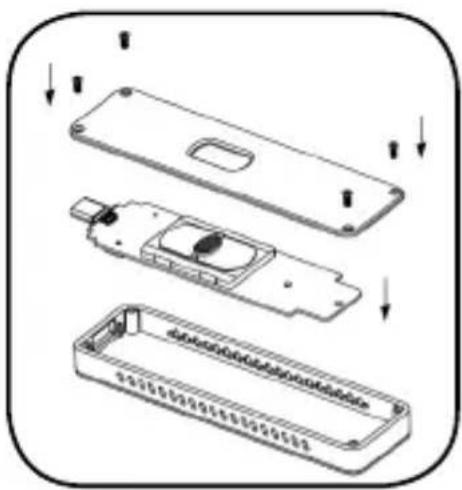

1. Stecken Sie die PCB wieder in das Gehäuse und befestigen Sie die Abdeckung mit den 4 Schrauben.

Handbuch IB-1820M-C31

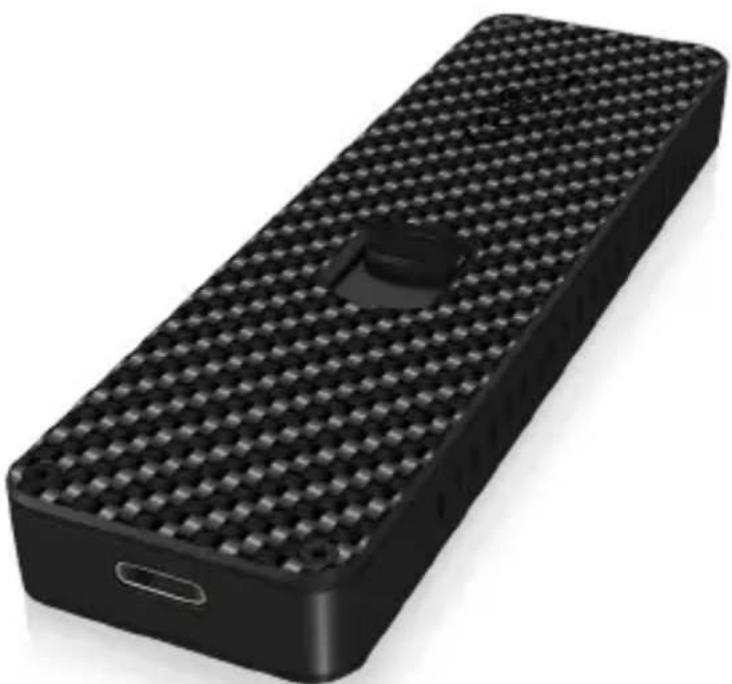

1. Um das Laufwerk an den PC anzuschließen, drücken Sie den Schiebe-mechanismus herunter und schieben Sie den USB Type-C™ Anschluss aus dem Gehäuse.

2. Um das Gehäuse zu verstauen und den Type-C ^™ Anschluss zu schützen, drücken und ziehen Sie den Schiebemechanismus und schieben Sie den Type-C ^™ Anschluss zurück in das Gehäuse.

Anwendung

1. Die externe SSD kann im laufenden Betrieb des Rechners angeschlossen oder von diesem getrennt werden.
2. Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.
3. Eine neue SSD muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.
4. Wenn die SSD nicht sofort vom System erkannt wird bitte prüfen:
5. ob die Treibersoftware installiert ist (USB),
6. ob die SSD initialisiert, partitioniert und formatiert ist.

Info

Laufwerke müssen initialisiert sein und aktive Partitionen besitzen, damit diese sofort als Datenträger im Betriebssystem erkannt werden. Falls dies nicht der Fall sein sollte, initialisieren Sie die Laufwerke in der Datenträgerverwaltung Ihres Betriebssystems.

Die volle USB 3.1 (Gen 2) Transferrate kann nur mit einem kompatiblen USB

3.1 (Gen 2) Hostcomputer erreicht werden. Des Weiteren müssen die USB
3.1 Treiber seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows ^® , macOS ^® ). Informieren Sie sich hierzu bitte auf www.icybox.de.
