Produkttyp	Überspannungsableiter
Marke	Hager
Modell	SPD240D
Nennspannung	230/400 V AC
Nennableitstoßstrom (8/20 µs)	20 kA
Schutztyp	Typ 2
Schutzart (IP)	IP20
Betriebstemperaturbereich	-40 °C bis +80 °C
Gehäusematerial	Kunststoff, selbstverlöschend
Montageart	Auf Hutschiene (DIN-EN 60715)
Anschlussart	Schraubklemmen
Anzeige	Optische Funktionsanzeige (grün = OK, rot = defekt)
Baubreite	4 TE (ca. 72 mm)
Gewicht	ca. 150 g
Normen	DIN EN 61643-11 (VDE 0675-6-11)
Wartung	Keine Wartung erforderlich, regelmäßige Sichtprüfung empfohlen
Reinigung	Mit trockenem Tuch abwischen; keine Flüssigkeiten verwenden
Sicherheitshinweis	Installation nur durch autorisiertes Fachpersonal; spannungsfrei schalten
Reparierbarkeit	Nicht reparierbar, bei Defekt komplett austauschen
Zubehör	Fernmeldekontakt optional (SPD-TD)

Häufig gestellte Fragen - SPD240D HAGER

Wie installiere ich den Hager SPD240D Überspannungsableiter?

Die Installation darf nur durch qualifiziertes Elektrofachpersonal erfolgen. Schalten Sie die Anlage spannungsfrei, montieren Sie das Gerät auf eine Hutschiene und schließen Sie die Schraubklemmen gemäß dem Anschlussplan an.

Welche Schutzklasse hat der SPD240D?

Der SPD240D ist ein Typ-2-Überspannungsableiter für den Einsatz in Unterverteilungen. Er schützt vor transienten Überspannungen bis 20 kA (8/20 µs).

Was bedeutet die grüne bzw. rote Anzeige am Gerät?

Die optische Funktionsanzeige zeigt den Status an: Grün bedeutet einwandfreie Funktion, Rot signalisiert einen Defekt oder eine Überlastung – das Gerät muss dann ausgetauscht werden.

Kann ich den SPD240D im Außenbereich installieren?

Nein, der SPD240D ist nur für den Innenbereich geeignet (IP20). Für den Außeneinsatz ist ein IP65-Gehäuse erforderlich.

Welche Normen erfüllt der Hager SPD240D?

Das Gerät erfüllt die DIN EN 61643-11 (VDE 0675-6-11) sowie die Anforderungen der IEC 61643-11 für Typ-2-Ableiter.

Ist der SPD240D für Photovoltaikanlagen geeignet?

Ja, allerdings muss der Ableiter auf der Gleichstromseite eingesetzt werden. Verwenden Sie dazu das passende Zubehör (SPD-PV) oder konsultieren Sie die Installationsanleitung.

Wie oft muss der Überspannungsableiter überprüft werden?

Eine regelmäßige Sichtprüfung (z. B. jährlich) wird empfohlen. Achten Sie auf die Farbe der Anzeige. Nach einem starken Gewitter oder Überspannungsereignis sollte die Funktion überprüft werden.

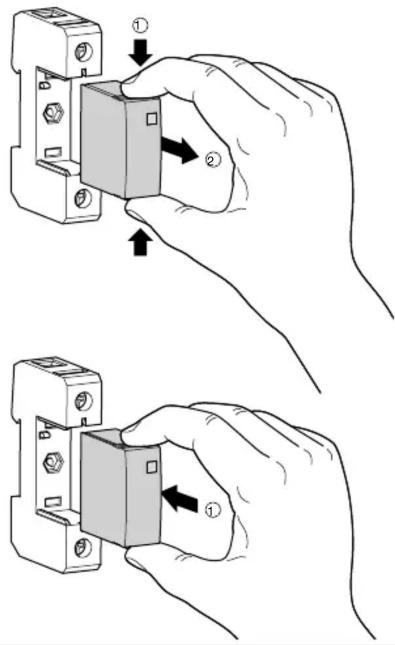

Kann ich den SPD240D selbst austauschen?

Der Austausch darf nur von einer Elektrofachkraft durchgeführt werden, da die Anlage vorher spannungsfrei geschaltet werden muss. Das Gerät ist steckbar und kann leicht gewechselt werden.

Wo finde ich die Bedienungsanleitung für den Hager SPD240D?

Die Bedienungsanleitung kann kostenlos als PDF auf notice-facile.com heruntergeladen werden. Sie enthält detaillierte Installations- und Sicherheitshinweise.

Welche Kabelquerschnitte sind für den Anschluss zulässig?

Die Schraubklemmen des SPD240D nehmen Leiterquerschnitte von 1,5 mm² bis 25 mm² (eindrähtig) bzw. bis 16 mm² (feindrähtig) auf.

BEDIENUNGSANLEITUNG SPD240D HAGER

Überspannungsableiter

IT

Scaricatore

ES

Pararrayos

PT

Vert/Green/Grün/Verde/Verde/Verde

Replace

Rouge/Red/Rot/ Rosso/Rojo/Encarnado

SPD015D, SPD040D/N
