| Produkttyp | Stromkabel für Computer und Peripheriegeräte |
| Hersteller | Hager |
| Modell | DSK50L6F10 |
| Kabellänge | 5 Meter |
| Steckertyp | Schutzkontakt-Stecker (Typ F, CEE 7/4) |
| Anschluss auf der Geräteseite | IEC 60320 C13 Kaltgerätestecker |
| Nennspannung | 250 V AC |
| Nennstrom | 10 A |
| Leistung | 2500 W |
| Leitungsquerschnitt | 3 x 1,5 mm² |
| Material Aderisolation | PVC |
| Mantelmaterial | PVC |
| Farbe | Schwarz |
| Gewicht | ca. 300 g |
| Betriebstemperaturbereich | -10 °C bis +60 °C |
| Schutzart | IP20 (nur für Innenräume) |
| Zertifizierungen | CE, VDE, RoHS |
| Verwendungszweck | Anschluss von Computern, Monitoren, Druckern und anderen Geräten mit Kaltgerätestecker |
| Reinigung | Mit einem trockenen Tuch abwischen. Keine Flüssigkeiten verwenden. |
| Entsorgung | Gemäß den örtlichen Vorschriften für Elektroschrott entsorgen. |
Häufig gestellte Fragen - DSK50L6F10 HAGER
Benutzerfragen zu DSK50L6F10 HAGER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Câble pour ordinateur et périphériques kostenlos im PDF-Format! Finden Sie Ihr Handbuch DSK50L6F10 - HAGER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DSK50L6F10 von der Marke HAGER.
BEDIENUNGSANLEITUNG DSK50L6F10 HAGER
mit Wandinstallationssystemen von Hager
mit Wandinstallations- systemen von Hager
Auf der Höhe der Zeit
mit Deckeninstallations- systemen von Hager
Rundum-Raumerschließung mit Hager
Elektroinstallation ist ein 3D-Aufgabenfeld: Um optimale Lösungen finden zu können, die technischen und optischen Anforderungen in gleichem Maße genügen, muss man buchstäblich in alle Richtungen blicken und denken.
Wir tun dies seit jeher. Als Spezialist für Elektroinstallationen in Wohn- und Zweckbauten schauen wir bei der Produktentwicklung stets nach oben, nach unten, nach links und nach rechts – vor allen Dingen aber nach vorn. Ergebnis: Wie die ideale Lösung aussieht, ist eine Frage der Perspektive. Wir
haben daher Installationslösungen für den Boden, für die Wand und für die Decke entwickelt, die wir Ihnen jeweils in einer Broschüre präsentieren. Damit möchten wir Ihnen Raum für Ideen geben – blättern Sie ihn auf!
Immer obenauf
mit Bodeninstallations-
systemen von Hager
Übersicht Brüstungskanäle 6
Brüstungskanäle aus PVC und aus
halogenfreiem Kunststoff 8
Brüstungskanäle aus Stahlblech und aus Aluminium 10
Formteile und Zubehör für Brüstungskanäle 12
Wandintegriertes Kanalsystem 14
Geräteeinbau 18
Leitungsführungskanäle 20
Feuerwiderstandsfähiges Kanalsystem 24
Sockelleistensystem 26
Designkanal 30
Projektlösungen 32
Service und Kontaktadressen 36
www.hager.de
Jeder moderne Raum ist nur so gut nutzbar, wie seine Strom- und Datenleitungsinfrastruktur es erlaubt. Daher zählt bei der Leitungsführung neben einer sauberen Optik vor allen Dingen Anpassungsfähigkeit: Gefragt sind Systeme, die sich sowohl durch Funktionalität als auch durch Flexibilität auszeichnen. Kurz: Systeme mit guter Führung.


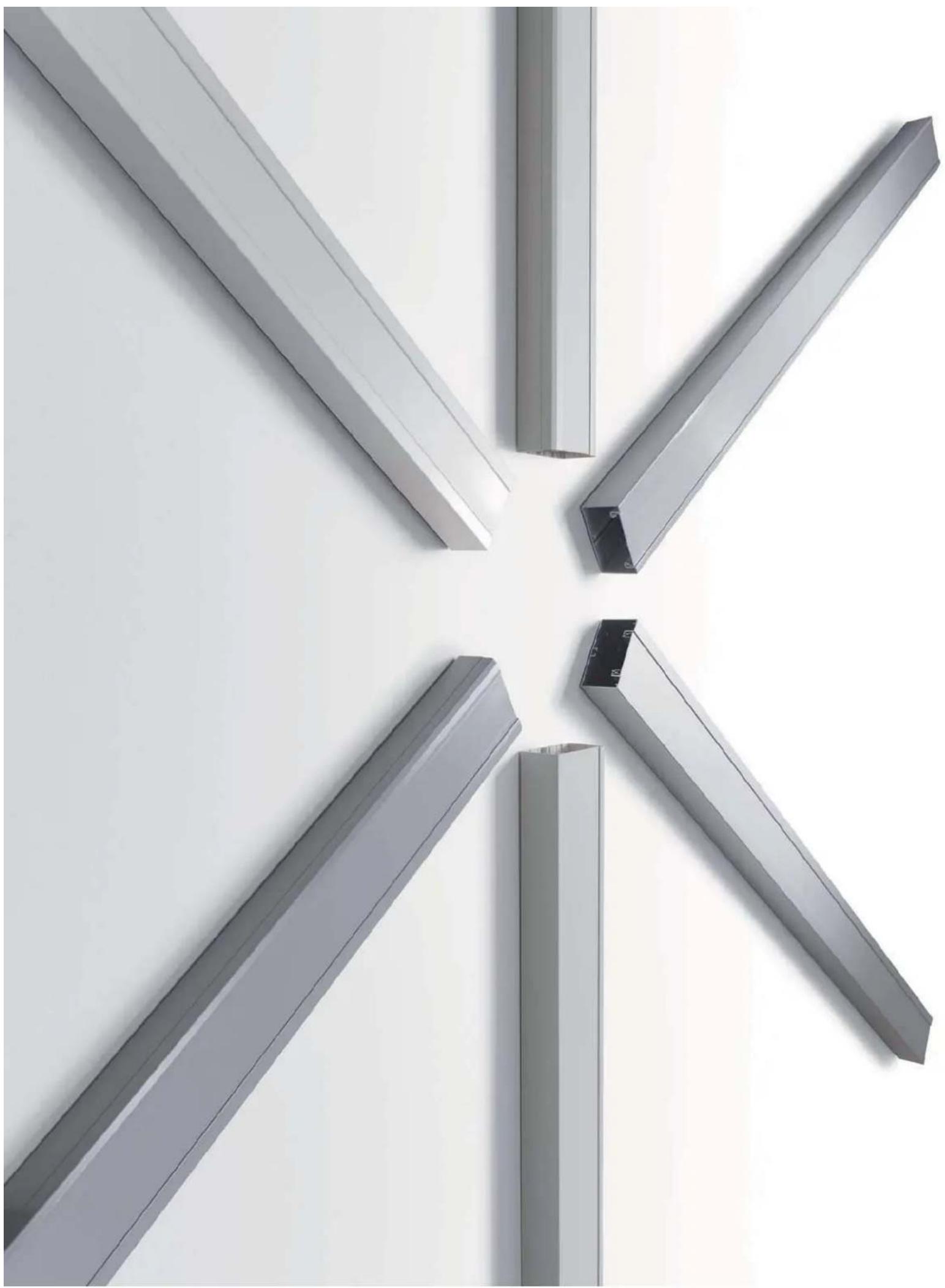

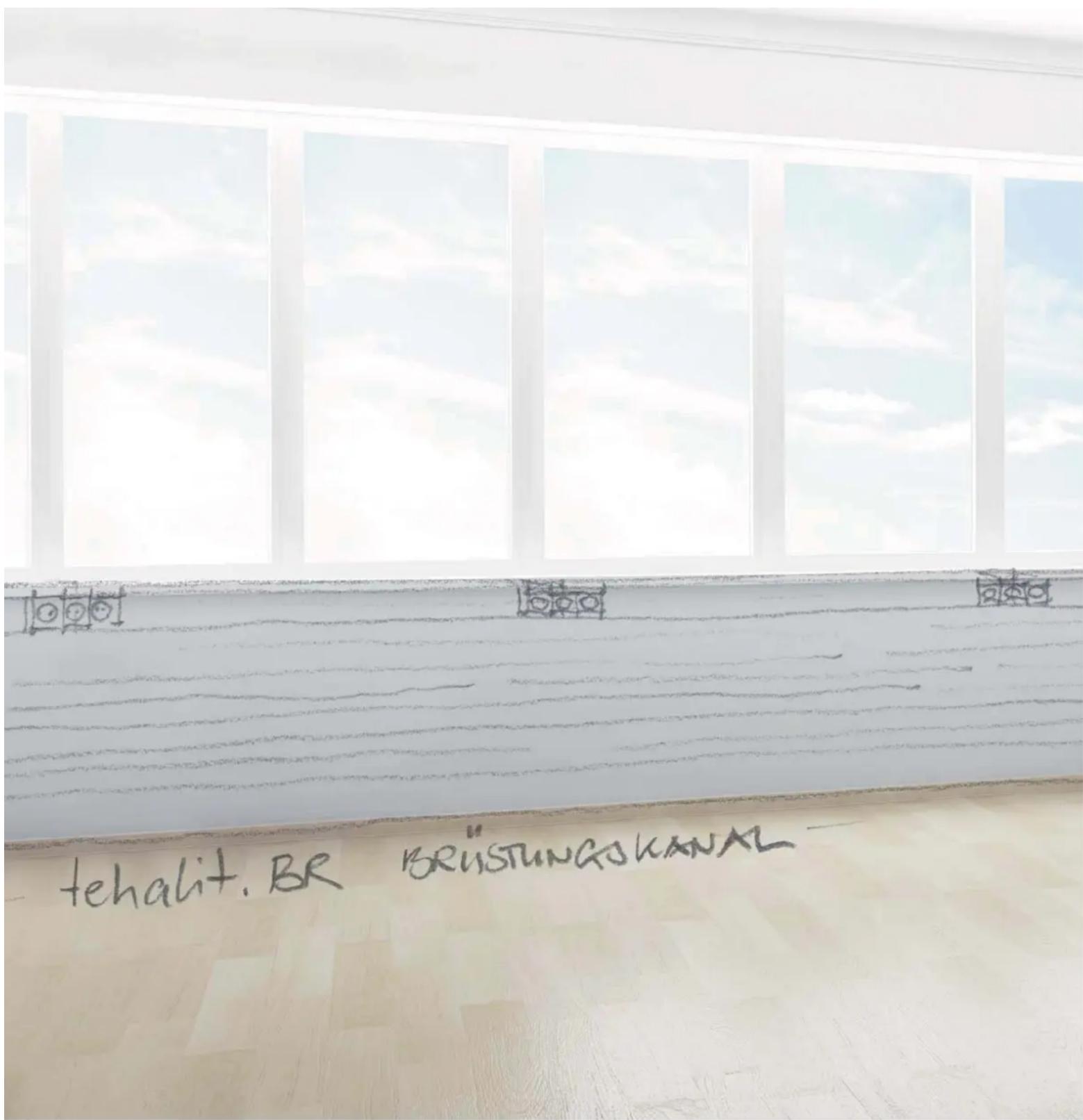

BRISTING DESIGN KANANLeitungsverlegung auf die effiziente Art
Die effizienteste Art der Leitungsverlegung ist die Verlegung an der Wand. Geringer Arbeitsaufwand, niedrige Kosten, ansprechende Optik: Die Vorzüge von Wandinstallationssystemen sprechen für sich. Die Varianten reichen dabei von einfachen Leitungsführungskanälen über Brüstungs- und Sockelleistenkanäle bis hin zu wandintegrierten Kanalsystemen. Was alle Varianten gemeinsam haben: Sie führen Strom- und Datenleitungen sicher und sauber an jede Anschlussstelle. Das ist echte Führungsqualität!
Viele Wege führen zum Ziel
Seit Jahrzehnten transportieren Brüstungskanäle von Hager Energie und Daten schnell, sicher und ohne großen baulichen Aufwand in die hintersten Winkel von Gebäuden – und sehen dabei aus jeder Perspektive gut aus. Die modernen Klassiker verbinden innovative Technik mit gefälliger Optik zu einer Komplettlösung, die sich an jeder Wand leicht installieren lässt.
Ein Programm – viele Kanäle
Wer glaubt, ein Brüstungskanal sei ein Brüstungskanal, irrt: Das Brüstungskanalprogramm von Hager umfasst Kanäle aus PVC, aus halogenfreiem Kunststoff, aus Stahlblech und aus Aluminium, solche mit unterschiedlichen Oberteilbreiten, in ein- oder zweizügigen Varianten und solche mit verschiedenen Geräteeinbausystemen. Damit ist es so vielfältig wie kaum ein anderes Kanalprogramm – genauso vielfältig, wie es die baulichen Gegebenheiten und die Wünsche Ihrer Kunden erfordern!
Mehr als nur Standard: Projektlösungen von Hager
Ausnahmen bestätigen die Regel – auch in der Leitungsführung. Mit Projektlösungen von Hager wachsen Sie über gängige Standards hinaus und geben jedem Raum ein maßgeschneidertes elektrotechnisches Profil. Gleichzeitig schärfen Sie Ihr Profil als kunden- und serviceorientierter Partner. Alle Projektlösungen werden exklusiv im Kundenauftrag in bewährter Hager-Qualität gefertigt. Wie das aussehen kann, sehen Sie ab Seite 32.
Vorteile auf einen Blick:
- flexible Installationstechnik
- kein Eingriff in die Gebäudesubstanz
- Energie- und Datenanschlüsse beliebig platzierbar
- einfache Anpassung an sich verändernde räumliche Gegebenheiten
Klassisch aus Kunststoff:
Brüstungskanäle aus PVC und aus halogenfreiem Kunststoff
tehalit.BR: am Ende gut geschützt
Das Kanalsystem tehalit.BR aus PVC ist auf dem deutschen Markt seit Jahren etabliert. Ob in Gewerberäumen, Werkstätten, Laboren, Schulen, Produktionsumgebungen oder Behörden: tehalit.BR-Kanäle sorgen traditionell für eine saubere Energieverteilung. Dank der verschiedenen Oberteilbreiten von 80 mm, 100 mm und 120 mm ist das System tehalit.BR gewöhnlich erste Wahl – auch für ungewöhnliche Installations - konzepte.

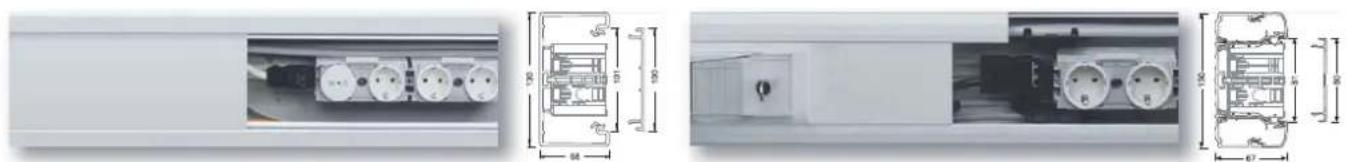

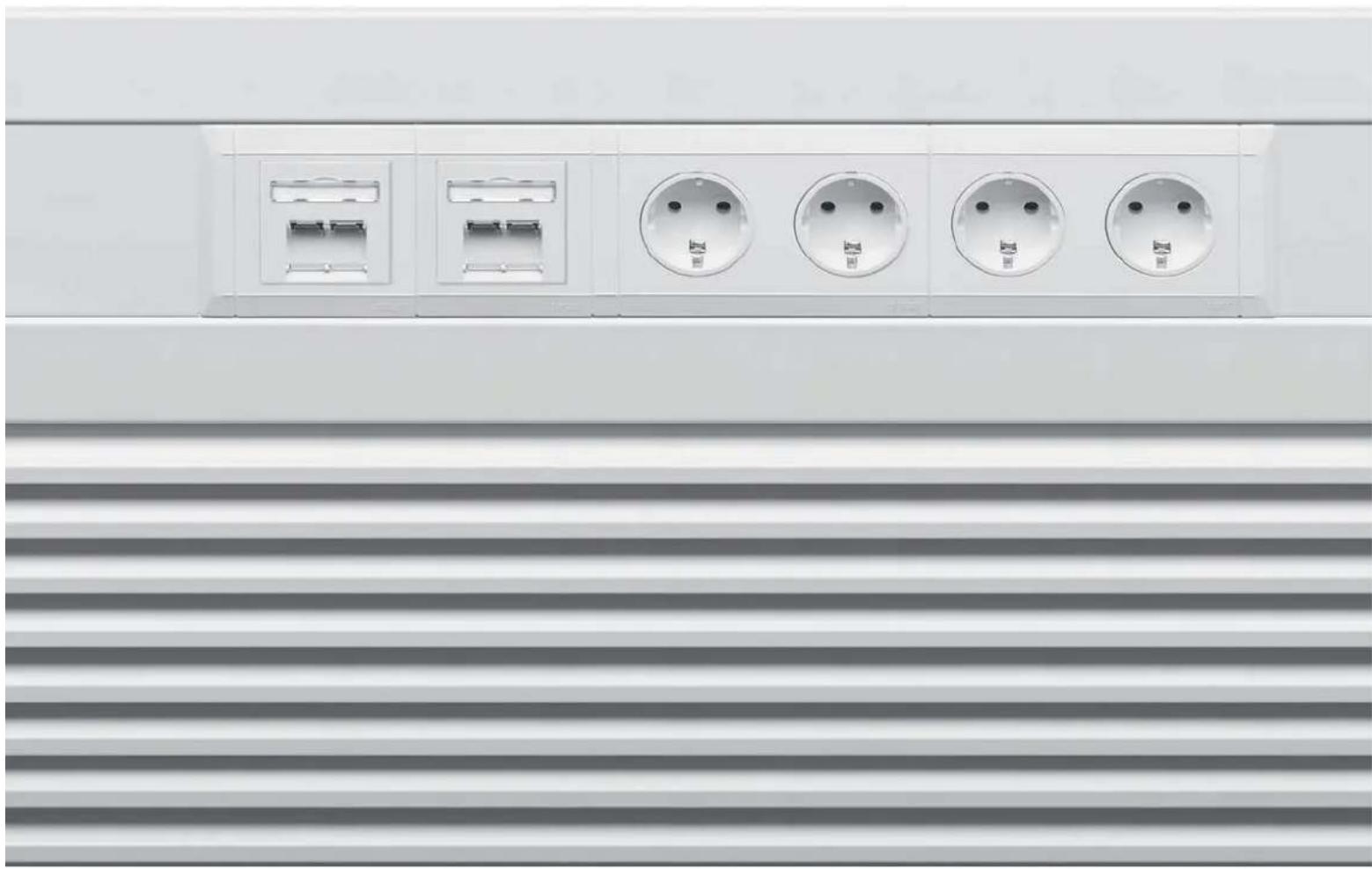

tehalit.BRN: getrenntes Kammerspiel
Das innovative Brüstungskanalsystem tehalit.BRN aus PVC verfügt nicht nur über ein abnehmbares mittleres Oberteil, sondern auch über abnehmbare Seitenoberteile – dadurch ist das Nachinstallieren von Leitungen ohne Betriebsunterbrechung im Handumdrehen möglich. Für den schnittkaschie- renden Richtungswechsel sind winkelverstellbare Haubenformteile erhältlich.
tehalit.BR Querschnitt Querschnitttehalit.BRN mit 3-Kammer-System
Der Kanal tehalit.BR ist in einzügiger und in zweizügiger Ausführung erhältlich
tehalit.BRH|BRHN: hundertprozentig halogenfrei
In öffentlichen Gebäuden – wie Krankenhäusern, Schulen, Ämtern und Behörden – gelten oft strengere Anforderungen im Hinblick auf Umweltfreundlichkeit und Brandschutz als in gewerblichen Zweckbauten. Daher gibt es die Kanalsysteme tehalit.BR und tehalit.BRN einschließlich Zubehör auch in vollständig halogenfreier Ausführung. So erfüllen Sie mit den Brüstungskanalsystemen von Hager auch bei öffentlichen Ausschreibungen souverän sämtliche Ansprüche.
Vorteile auf einen Blick:
- tehalit.BR: robustes Brüstungskanalsystem aus PVC, Flexibilität durch unterschiedliche Oberteilbreiten
- tehalit.BRN: zeitgemäßes Design, abnehmbare Seitenoberteile ab 130 mm Breite
- tehalit.BRH, tehalit.BRHN: besserer Schutz für Sachwerte im Brandfall
Brüstungskanäle aus Stahlblech und aus Aluminium
tehalit.BRS: ein bunter Strauß an Möglichkeiten
tehalit.BRS-Kanäle aus robustem, verzinktem Stahlblech fügen sich geradlinig in das Ambiente von Bürolandschaften oder privaten Arbeitszimmern ein. Auf Wunsch liefern wir sowohl die Kanäle als auch die Zubehörteile in spezieller Optik – ganz, wie Ihr Kunde es wünscht (siehe auch Seite 32).
tehalit.BRS in Standardfarbe Reinweiß (RAL9010)
tehalit.BRA: glänzende Alternative
Wenn ein besonders hochwertiges Oberflächenmaterial in Kombination mit hoher Stabilität gefragt ist, ist das Kanalsystem tehalit.BRA erste Wahl: Insbesondere in natureloxierter Ausführung zieht es förmlich die Blicke auf sich. Soll es etwas bunter sein, so ist das System, genau wie das Stahlblechsystem tehalit.BRS, in allen RAL-Farben lieferbar (umweltfreundliche Pulverbeschichtung).
Vorteile auf einen Blick:
- hohe mechanische Festigkeit, hochwertige Installationstechnik
- integrierte Erdungsfunktion bei tehalit.BRS und tehalit.BRA
- Möglichkeit der farblichen Gestaltung auch bei kleineren Abnahmemengen
• edles Oberflächenfinish in der Ausführung Aluminium natureloxiert

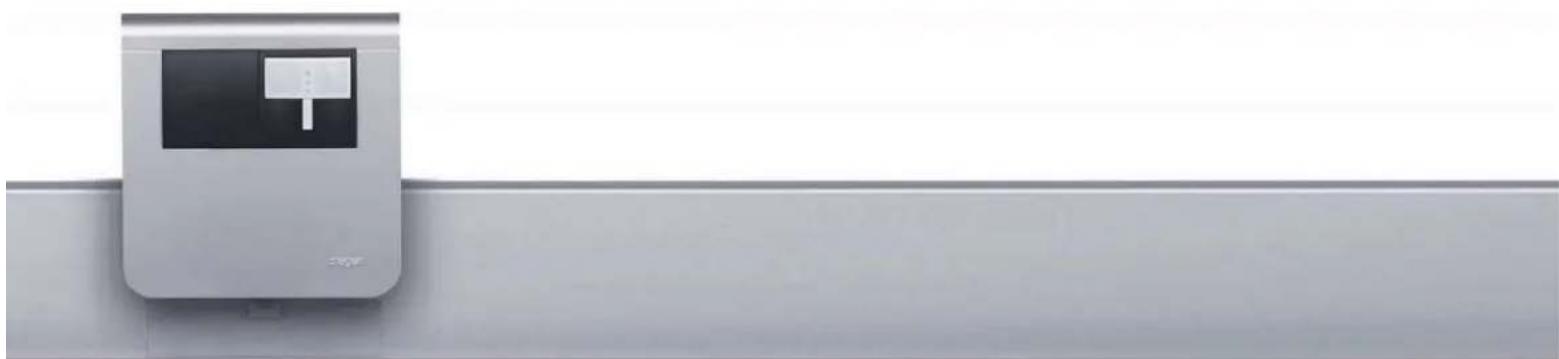

Der Übergang ist reine Formsache
In Sachen Formteile haben Sie die Wahl: Außer den Grundprofil-Formteilen aus Stahlblech bzw. aus Aluminium, die für alle Kanalgrößen erhältlich sind, gibt es für 70er-Kanäle mit 80 mm Deckelspur schnittkaschierende, winkelverstellbare Haubenformteile aus halogenfreiem Kunststoff. Saubere Anpassung an alle Raumbedingungen ist damit ein leichtes Spiel!
Erdungszubehör? Überflüssig!
Im Unterschied zu herkömmlichen Stahlblech- und Alumini - um kanälen, bei denen sorgfältig auf die Installation von Erdungszubehör geachtet werden muss, erfolgt die Erdung bei tehalit.BRS- und tehalit.BRA-Kanälen automatisch: Das Kupplungsset, über das die Unterteile jeweils miteinander verbunden werden, stellt sowohl eine mechanische als auch eine elektrische Verbindung her. Über die kontaktierende Verschlusskontur wird eine leitende Verbindung zwischen Kanalunter- und oberteil realisiert. Klingt exklusiv? Ist es auch: Diese Montageerleichterung bietet bislang nur Hager.
tehalit.BRS mit automatischer Erdung
Nehmen Sie die Abkürzung:
einfache Montage
Alle Kanalsysteme von Hager haben eines gemeinsam: Sie sind durchweg auf schnelle und einfache Montage ausgerichtet. Alle Unterteile lassen sich mit wenigen Handgriffen an der Wand fixieren. Die Oberteile werden in der Regel einfach ein- oder aufgerastet. Ein umfangreiches Formteileprogramm – inklusive Blenden und Schnittkaschierungen – sorgt dafür, dass die Installation nicht nur schnell, sondern auch schön zum Abschluss kommt.
Saubere Sache: ankoppeln, ...
Schnittkaschierungen ermöglichen einen sauberen Übergang zu angesetzten Stücken.
Dank der vorgefertigten Formteile bzw. der winkelverstellbaren Haubenformteile (je nach Kanalsystem) kann die Installation allen baulichen Bedingungen angepasst werden.
Mit der schnittkaschierenden Endplatte kann jede Kanalinstallation sauber zum Abschluss gebracht werden.
Kann der Kanal z. B. aufgrund eines in den Raum ragenden Heizkörpers nicht direkt an der Wand befestigt werden, so helfen tragfähige Konsolen aus – sie bestehen jeweils aus Universalkonsole und Adapterplatte. Alle Brüstungskanäle sind auf der Unterseite mit entsprechenden Bodenlochungen versehen.
Vorteile auf einen Blick:
- umfangreiches Formteile- und Zubehörprogramm
- Formteile aus Grundprofil oder schnittkaschierende Haubenformteile aus Kunststoff z. T. winkelverstellbar
- Universalkonsolen mit vertikaler Winkelverstellung (+/- 3°) erhältlich
Eingebauter Style-Faktor:
das wandintegrierte Kanalsystem tehalit.BKIS von Hager
Das Einziehen von Ständerwänden in fertig ausgebaute oder sanierte Räume ist auf dem Vormarsch. Vorteil der sogenannten Trockenbauweise: Große Räume können ohne großen baulichen Aufwand aufgeteilt und unterteilt werden. Nachteil: Die Elektroinstallation in Hohlwänden ist genauso aufwendig wie die Installation in Massivwänden. Es sei denn, das tehalit.BKIS-System kommt zum Einsatz!
Sichtbare Höhe ab Wand in der Doppelbeplankungsvariante (1) ca. 3 mm, in der Einfachbeplankungsvariante (2) ca. 15 mm
Frontrastender Geräte - einbau: anschließen, einsetzen und einrasten lassen – fertig! (Siehe auch Seite 18 und Seite 19.)
Vorteile auf einen Blick:
- flexible Installationslösung für Trockenbauwände
- sowohl für einfach beplankte als auch für doppeltbeplankte Ständerwände geeignet
- ein- und zweizügige Kanalsysteme erhältlich
- schallschutzgeprüft: BKIS25130, einzügiges System für Doppelbeplankung
- brandschutzgeprüft: ein- und zweizügiges System für Doppelbeplankung
Mit dem Kanal durch die Wand:
Einbau leicht gemacht
Die Leitungsverlegung in Trockenbauhohlwänden ist gewöhnlich ein höchst abwechslungsreiches Programm: Zuerst stellt der Trockenbauer die Wände auf und beplankt sie einseitig, dann bohrt der Elektroinstallateur Löcher, setzt Dosen und zieht die Leitungen ein. Anschließend ist der Trockenbauer mit der anderen Wandseite an der Reihe und zum Schluss wieder der Elektroinstallateur. Anders ist es, wenn das tehalit.BKIS-System verbaut wird – dann entfällt zum einen das Bohren, und zum anderen vereinfacht sich das Setzen der Dosen und das Einziehen der Leitungen.
Hohle Wände – massive Zeitersparnis
Beim Errichten neuer Ständerwände kann das tehalit.BKIS-System in nur 5 Schritten installiert werden. Der nachträgliche Einbau in bestehende Wände erfordert vorab lediglich das Aussägen eines entsprechenden Spaltes (105-110 mm bei einzügiger Installation).
Längs oder quer – immer richtungweisend
Ein vertikaler Einbau ist ebenfalls möglich, außerdem kann über T-Stücke eine Verbindung zwischen horizontal verlaufenden und vertikal verlaufenden Kanälen geschaffen werden. Wenn später der Betrieb im Büro ein einziges Auf und Ab und Hin und Her ist, muss die Elektroinstallation schließlich dafür ausgerichtet sein!
Schritt 1: Montagehalter an Ständerprofilen anschrauben
Schritt 2: Beplankung anbringen (Trockenbauer)
Schritt 3: Aufrasten der Seitenprofilleisten auf die Montagehalter
Zweifacher Schutz in einem Zug: Brand- und Schallschutz
Das einzügige System BKIS25130 für Doppelbeplan- kung ist zum einen schallschutzgeprüft und erfüllt zum anderen, genauso wie das zweizügige System, die Anforderungen des allgemeinen baulichen Brandschutzes nach DIN 4102-2.
Formteile an jeder Ecke
Dank des umfangreichen Formteileprogramms, bestehend aus Außenecken, Innenecken, T-Stücken, Endplatten und Flachwinkeln für ein- und zweifach beplankte Wände, geht es an jeder Kante glatt um die Ecke.
Endplatte Außeneck Inneneck T-Stück
Schritt 4: Einlegen der
Leitungen, Einbau der Geräte
Schritt 5: Oberteil und
Blenden aufsetzen
Da für die Vertikalmontage keine Ständerprofile verfügbar sind, werden Montagehalter (Kupplungen) mit hinterlegter Stahlblechplatte aus dem tehalit.BKIS-System eingesetzt.
Für jeden Einsatz offen:
der Geräteeinbau
Zu einem sauberen Abschluss gehört der richtige Anschluss. Das umfangreiche Geräteeinbauprogramm von Hager stellt nicht nur für jeden Bedarf die passenden Einsätze zur Verfügung. Es liefert auch immer die technisch anspruchsvolle Lösung. Der Geräteeinbau erfordert oft noch nicht einmal Werkzeug: Frontrastende Geräte werden z. B. einfach verdrahtet und von vorne in den Kanal eingerastet. Alles passt perfekt zusammen und sieht mit der richtigen Blende auch noch richtig blendend aus!

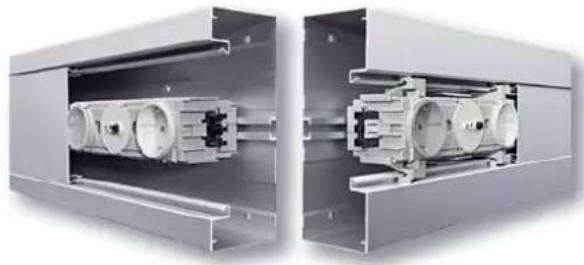

Die Auswahl beim Einbau: mit C-Profil ...
Alle Brüstungskanäle der tehalit.BR-Reihe (außer tehalit.BRS mit 80-mm-Oberteil) sind mit einem C-Profil am Kanalboden versehen. Heißt: Einbaugerät in das C-Profil einsetzen, durch eine viertel Schraubenumdrehung befest igen, anschließen – fertig.
... oder frontrastend tehalit.BRS Stahlblech- und tehalit.BRA Aluminiumkanäle mit 80 mm-Oberteil sowie das wandintegrierte Kanal - sys tem tehalit.BKIS sind auf den frontrastenden Geräte - einbau zugeschnitten. So finden Sie bei Ihren Kunden auf denkbar einfachste Weise Anschluss.

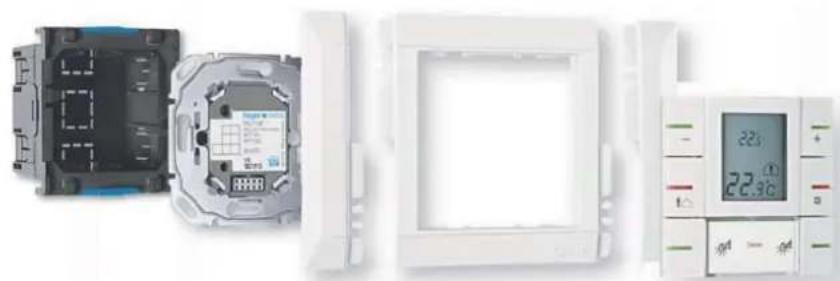

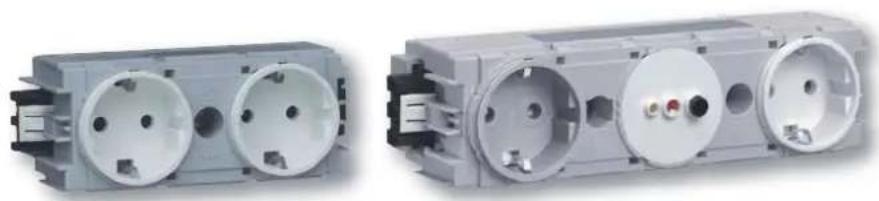

Alles ist drin. Zum Beispiel:
- Kanalsteckdose 2-fach, mit drehbaren Steckdosentöpfen und Zusatzfunktionen wie Überspannungsschutz, Schalter und Störfilter
- Kanalsteckdose 3-fach, mit Klemm- und Stecktechnik
• Master-/Slave-Steckdose, reduziert den Stromverbrauch und die Brandgefahr - Daten-, Fernmelde- und BK-/SAT-Anschlussdosen für die multimediale Arbeitsplatzversorgung u. v. m.
Mithilfe der frontrastenden Geräteeinbaudose kallysto® lassen sich ausgewählte Schalter und Steckdosen aus dem Schalterprogramm kallysto® (hochgestelltes R) von Hager in alle tehalit.BRS-Stahlblech- und tehalit.BRA-Aluminiumkanäle mit 80 mm-Oberteil sowie in das wandintegrierte Kanalsystem tehalit.BKIS integrieren – schnell dank eleganter Rasttechnik und harmonisch durch Blenden im Hager-Design. Für ein Erscheinungsbild aus einem Guss!
Offen für jeden Hersteller
Die Universal-Geräteeinbaudose ermöglicht auch den Einbau von Geräten aus den Standard-Unterputzprogrammen in die Brüs tungskanalsysteme von Hager.

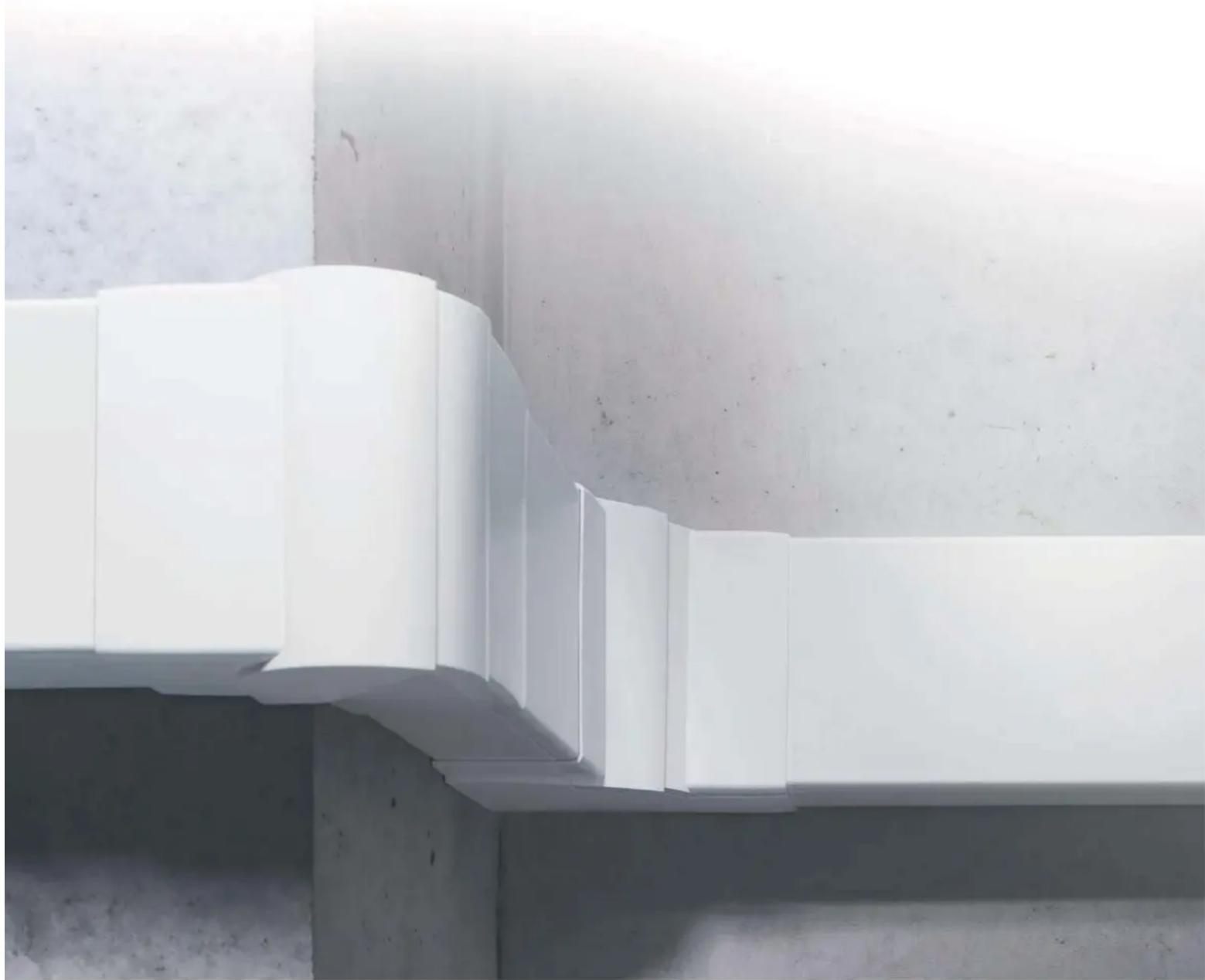

Linientreue Führungskräfte:
die Leitungsführungskanäle von Hager
Im Berufsleben kommt es zum einen auf die Leistung und zum anderen auf die Art der Präsentation an. Die Leitungsführungssysteme von Hager punkten mit beidem: Sie bieten enorme Stabilität und Flexibilität, gepaart mit einer sauberen Optik – perfekt für die Leitungsführung im Zweckbau.
Alles geht glatt – trotz Ecken und Kanten
Gewerbliche Bauten stellen im Hinblick auf eine optisch ansprechende Leitungsführung oft eine Herausforderung dar: Ecken und Kanten gibt es zur Genüge, und oft prägen Vorsprünge und Stützpfeiler das Raumbild. Bis in die 80er Jahre hinein war die Verschalungstechnik von Betongebäuden zudem alles andere als perfekt, sodass ungleichmäßige Wandverläufe in älteren Bauten keine Seltenheit sind. Wie kann man diese Herausforderung meistern? Mit Leitungsführungssystemen, die genau dafür konzipiert wurden.

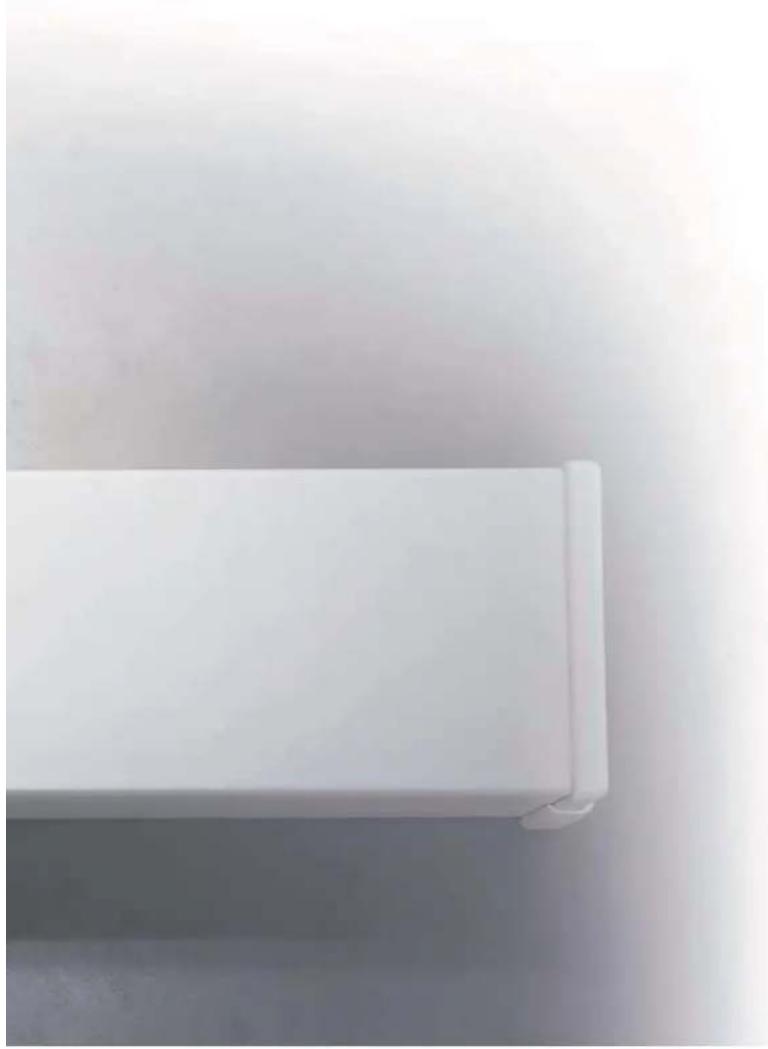

Nichts leichter als das: Leitungsverlegung mit den Systemen tehalit.LF|LFH|LFS und LFR
Alle tehalit.LF-Systeme zeichnen sich durch eine Reihe von Montagevorteilen aus, welche die Installationszeiten signifikant verkürzen – und dadurch Ihre Wettbewerbsfähigkeit verbessern. Dank mitgelieferter Klammern für den Kabelrückhalt und dank vorgefertigter Formteile geht alles leicht von der Hand. So wird das Verlegen von Leitungen zum leichten Spiel!
Einfach eingeklammert
Vormontierte Halteklammern – wie hier beim tehalit.LF-Kanal – erleichtern das Einlegen der Leitungen: Klammer an die gewünschte Position verschieben, aufrichten und nach dem Einlegen der Leitungen einrasten – fertig.
Verkuppeln leicht gemacht Integrierte, einrastende Kupplungen (tehalit.LF) sorgen für eine schnelle Verbindung.
Separat einsetzbare Trenn-wände (ab 40 mm Höhe und 60 mm Breite) ermöglichen die getrennte Verlegung von Strom- und Datenleitungen.
Vorgefertigte Formteile ermöglichen Richtungsänderungen und gewährleisten gleichzeitig eine saubere Kanalinstallation. Außen- und Innenecken sind schnitt-kaschierend und winkelverstellbar.
Der Zweckmäßige:
tehalit.LF aus PVC
Der Kanal tehalit.LF aus PVC ist der klassische Allrounder unter den Leitungsführungskanälen – ideal geeignet für alle Gewerbebauten sowie für Garagen und Keller. Dank vor- montierter Kupplungen, vormontierter Halteklammern und Bodenlochung ist eine Ein-Mann-Montage problemlos möglich.
Der Sichere:
tehalit.LFH aus halogen- freiem Kunststoff
Insbesondere in öffentlichen Gebäuden wird heute halogenfreier Kunststoff verlangt. Hier ist der tehalit.LFH der Kanal der Stunde: Als komplett halogenfreies Leitungsführungssystem hilft er, übermäßige Sachschäden im Brandfall zu verhindern.
Der Robuste:
tehalit.LFS aus Stahlblech
Der aus verzinktem Stahlblech gefertigte tehalit.LFS ist extrem widerstandsfähig und verfügt in drei Abmessungsvarianten über ein Allgemeines bauaufsichtliches Prüfzeugnis (AbP) mit E30-Zulassung.
Der Anspruchsvolle:
tehalit.FB aus PVC, auch für Geräteeinbau
Der tehalit.FB aus PVC ist die Komplettlösung für gewerbliche Bauten: Er ist Leitungsführungs- und Geräteeinbausystem in einem. Er bietet mittels Geräteeinbaudose die Möglichkeit des Standardgeräteeinbaus. Dies gilt auch für CEE-Geräteeinbau. Ab einer Breite von 150 mm können Trennwände zur Leitungsseparierung an verschiedenen Positionen eingesetzt werden.
- solide Lösung für die Leitungsführung in Kellerräumen, Garagen und Werkhallen
• vormontierte Kupplung ab LF30030
• vormontierte Rückhalteklammern ab LF30060 - Kanäle mit fester Trennwand oder Trennwand-einbaumöglichkeit
- tehalit.LFH: besserer Schutz für Sachwerte im Brandfall
- schnittkaschierende Haubenformteile erhältlich
• hohes Maß an mechanischer Festigkeit
- E30-Zulassung bei verschiedenen Abmessungen in Verbindung mit speziellen Funktionserhaltkabeln der Firma Dätwyler (bitte bauaufsichtliches Prüfzeugnis P-3533/2991 MPA B beachten)
- robuste Ausführung, geeignet für starke Beanspruchung
• Geräteeinbau möglich (außer bei FB99230)
Der Feuerfeste: tehalit.FWK
Höchste Sicherheit in öffentlichen Gebäuden: Mit dem feuerwiderstandsfähigen Kanal tehalit.FWK stehen Ihnen gleich zwei hochwertige Kanalsysteme für den baulichen Brandschutz zur Verfügung – eines für den Erhalt elektrischer Funktionen (Kategorie E) und eines für den Schutz von Flucht- und Rettungswegen (Kategorie I). Beide Systeme bestehen aus faserverstärkten Gipsplatten, die von einer schützenden Stahlblechumhüllung eingefasst sind (s. auch Seite 24 und Seite 25).
• FWK 30: Feuerwiderstandsklasse I90, DIN 4102 Teil 11
- FWK 3E: Feuerwiderstandsklasse E30 bei Wand- und Deckenmontage, DIN 4102 Teil 12
- FWK 90: je nach Abmessung und Montageart Feuerwiderstandsklasse bis zu E90, DIN 4102 Teil 12
Die Flexiblen:
tehalit.LFR Rollenkanal
Total von der Rolle: Der tehalit.LFR Rollenkanal mit integriertem Oberteil wird als platzsparende 20 m-Rolle geliefert und entfaltet sich erst auf der Baustelle. Mit der Kanalschere stutzt man ihn auf die gewünschte Länge. Die Fixierung an der Wand erfolgt mit doppelseitigem Klebeband, für eine Schraubenfixierung ist eine Bodenlochung vorhanden. Ideal, um kurze Stichleitungen sicher zu verlegen!
tehalit.Mini-Snap
Schneller geht's nicht: Der tehalit.Mini-Snap für Einzelleitungen kann auf beinahe jeder beliebigen glatten Oberfläche mit Klebeband fixiert werden. Die Leitung wird einfach eingelegt. Durch die Schrägstellung der Seitenwände ist kein Kanaloberteil erforderlich.
tehalit.LFW
Schlanke Eleganz: Das Oberteil des tehalit.LFW passt sich dank übergreifenden Deckels nahtlos an das Unterteil an, der Übergriff dient gleichzeitig als Oberteilsicherung bei der Deckenmontage. Die Fixierung des Kanals kann auf allen glatten Oberflächen einfach durch Aufkleben erfolgen. Für die Fixierung mit Nägeln gibt es eine separate Nagelspur, überlappende Lippen sorgen für die nötige Isolierung zwischen Nagel und Kabel.
tehalit.EK Eckkanal
Passt in jede Ecke: Der tehalit.EK ist die perfekte Lösung für die Leitungsverlegung in Raumecken – sowohl in horizontaler als auch in vertikaler Richtung. Er schafft eine elegante Verbindung von einem Sockelleistensystem nach oben oder von einem Deckeninstallationssystem nach unten. Für die einfache Wandmontage ist das Unterteil mit Bodenlochungen versehen.
Ein sicheres Eisen im Feuer: das feuerfeste Kanalsystem tehalit.FWK
Bei der Elektroinstallation in öffentlichen Räumen zählt vor allem eines: höchste Sicherheit. Wo Besucherströme fließen und Flucht- und Rettungswege verlaufen, muss der Strom sichere Wege nehmen – sonst wird's brandgefährlich.
MBO, LBO, MLAR und DIN
Die gesetzlichen Grundlagen für den baulichen Brandschutz finden sich im Wesentlichen in der Musterbauordnung (MBO) bzw. in den Landesbauordnungen (LBO) und in der Richtlinie für Leitungsanlagen (MLAR 11/2005). Die Anforderungen im Hinblick auf das Brandverhalten von Baustoffen und Bauteilen definiert die DIN 4102.
Geprüfte Sicherheit für Funktionserhalt (E) und Schutz des Flucht- und Rettungsweges (I)
Unter „Funktionserhalt“ (Kennzeichnung E) versteht man die Sicherstellung der Funktion einer elektrischen Anlage im Brandfall. Der „Schutz des Flucht- und Rettungsweges“ (Kennzeichnung I) bedeutet unter anderem, dass von Leitungen, die durch den Fluchtweg verlaufen, keine Gefahr ausgehen darf. Die Verlegung von elektrischen Leitungsanlagen in einem feuerwiderstandsfähigen Kanalsystem trägt somit erheblich zum Schutz des Flucht- und Rettungsweges bei. Aber: Leitungsanlagen, die durch Flucht- und Rettungswege verlaufen, dürfen nicht zusammen mit Leitungen, die den Funktionserhalt sicherstellen, im selben Kanal verlegt werden. Eine gemeinsame Verlegung von I- und E-Leitungsanlagen ist unzulässig, sei die mögliche Kosteneinsparung noch so verlockend.
Alles sicher – rechtlich und technisch
Das tehalit.FWK-System von Hager schafft maximale Planungssicherheit. Zwei Kanalsysteme stehen zur Verfügung: eines für den Funktionserhalt bis zu einer Dauer von 90 Minuten (Kategorie E) und eines zum Schutz des Flucht- und Rettungsweges bis zu einer Dauer von 90 Minuten (Kategorie I). Damit rechtlich alles in Ordnung ist, wurden die tehalit.FWK-Systeme von einem vom DIBt zugelassenen Institut unabhängig geprüft – so ist sichergestellt, dass alle notwendigen Normen erfüllt sind. Aber nicht nur rechtlich sind Planer mit dem tehalit.FWK-System von Hager auf der sicheren Seite: Eine stabile Stahlblech-Außenhülle und eine Innenverkleidung aus Gipsfaserplatten sorgen für zuverlässigen Leitungs schutz im Brandfall. Das Nachinstallieren von Leitungen ist kein Problem; die verschraubten Stahlblechoberteile können jederzeit wieder geöffnet werden.
Feuerschutz in verschiedenen Formen und Farben
Zum Standardprogramm gehören gerade Kanalstücke (in gewichtsoptimierten Längen) und verschiedene Formteile. Außerdem sind Spezialformteile erhältlich. Standardlieferfarben sind Reinweiß (RAL 9010) oder verzinkt, die Kanalstücke und Formteile können aber auf Wunsch in allen RAL-Farben lackiert werden.
Das feuerwiderstandsfähige Kanalsystem tehalit.FWK besteht aus Gipsfaserplatten mit einer Umhüllung aus verzinktem Stahlblech, die das System vor mechanischen Beschädigungen schützt.
Die Deckelmontage bei den Formteilen erfolgt wie beim Kanal mittels Schrauben, welche jederzeit wieder gelöst werden können.
Die Gipsfaserplatten binden Feuchtigkeit und geben im Brandfall Verdunstungskälte ab.
Außer den Kanalstücken und den Formteilen gehören auch zahlreiche Zubehörartikel, wie Kabelrückhalteklammern, Trennwände, ein Brandschutzkitt und eine S-90-Abschottung, zum Lieferprogramm. Potenzialausgleichsverbinder sorgen für eine durchgehende Verbindung aller Metallteile.
Elegante Randerscheinung: das Sockelleistensystem tehalit.SL
Das Modernisieren von Räumen, in denen die Elektroinstallation einen gewissen optischen Anspruch erfüllen muss – wie etwa von privaten Wohn- und Arbeitsräumen –, ist ein zweischneidiges Schwert: Bei einer Leitungsverlegung unter Putz winkt zwar ein „sauberes“ Ergebnis, die Arbeit ist aber umso staubiger. Bei einer Verlegung über Putz wird dafür die Wandoptik beeinträchtigt. Die Lösung: das elegante Sockelleistensystem tehlit.SL von Hager.


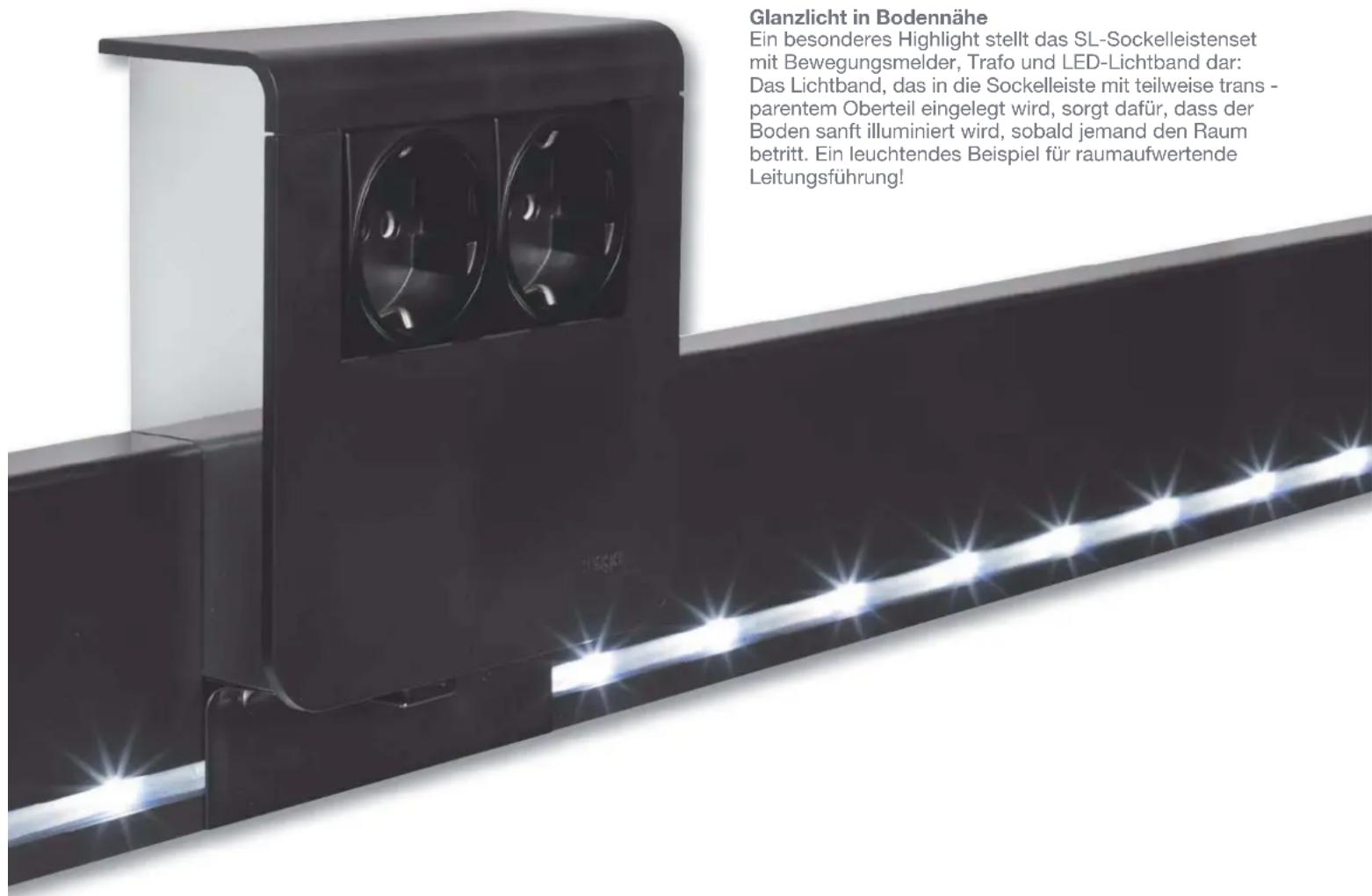

Glanzlicht in Bodennähe Ein besonderes Highlight stellt das SL-Sockelleistenset mit Bewegungsmelder, Trafo und LED-Lichtband dar: Das Lichtband, das in die Sockelleiste mit teilweise trans - parentem Oberteil eingelegt wird, sorgt dafür, dass der Boden sanft illuminiert wird, sobald jemand den Raum betritt. Ein leuchtendes Beispiel für raumaufwertende Leitungsführung!Unauffällige Leitungsführung – dank auffallend vieler Möglichkeiten

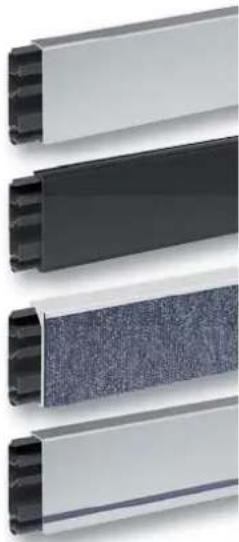

Das Sockelleistensystem tehalit.SL meistert den Spagat zwischen Eleganz und Unauffälligkeit virtuos: Es unterstreicht die Designsprache eines jeden Raumes, indem es im Sockelbereich einen gestalterischen Akzent setzt, passt sich dabei aber dem jeweiligen Boden so stilecht wie möglich an. Drei Grundfarben, fünf Holzdekore und verschiedene Profile stellen sicher, dass sich in Kombination mit jeder Wand- und Bodenart ein stimmiges Bild ergibt. Als Profile stehen zur Verfügung:
- Standardprofil
• Profil mit Weichlippe (zur Kaschierung von Wandunebenheiten)
• Profil mit Teppichleiste (passend zur jeweiligen Auslegeware)
• Profil mit transparentem Fensterstreifen (für LED-Leuchtband-Illuminierung)
Darüber hinaus haben Sie die Wahl zwischen verschiedenen Kanalhöhen und passenden Geräteträgergrößen.
Erst kreieren, dann installieren
Ihr Kunde kann sich nicht so recht vorstellen, wie das Sockelleistensystem in seinem Arbeitszimmer wirken würde, oder braucht eine Entscheidungshilfe? Bitte sehr: Mithilfe des Online-Design-Assistenten auf der Seite www.hager.de lassen sich sämtliche Kanal- und Geräteträgerfarben virtuell mit unterschiedlichen Bodenbelägen und Wandgestaltungen kombinieren.
der Geräteträger
Eine echte Innovation in Sachen Leitungsführungsdesign ist der Geräteträger für das Sockelleistensystem tehalit.SL. Seine seitlichen Spiegelflächen schaffen den Eindruck einer optischen Verlängerung der Leiste, wodurch der Geräteträger förmlich über der Leiste zu schweben scheint.
Rasten statt schrauben: werkzeuglose Montage
Der Einsatz von Werkzeug ist im Prinzip nur für die Fixierung des Sockelleistenunterteils an der Wand und die Arretierung des Geräteträgerunterteils erforderlich – alles andere läuft nach dem Rast-Prinzip. Nach dem Verdrahten der Geräte - träger per QuickConnect-Technik werden das Sockelleistenoberteil und das Geräteträgeroberteil einfach auf die Unterteile aufgerastet.

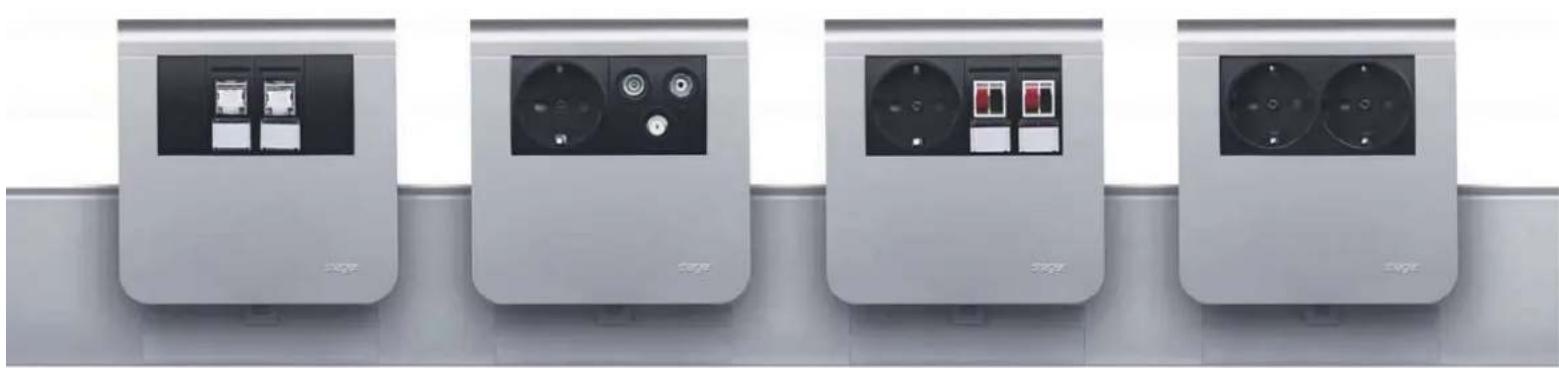

Kombinierter Anschluss
Es stehen 14 vorbestückte Geräteträger mit Energie- und Datenanschlüssen sowie Fernmelde-, BK-/SAT- oder Lautsprecheranschlüssen zur Verfügung. Zusätzlich sind auch Kombinationen aus Einfachsteckdose und Zusatzfunktion erhältlich, wie z. B. Überspannungsschutzmodul, LED-Leuchte oder Bewegungsmelder. Außerdem gibt es einen Universal-Geräteträger, in den Unterputzgeräte mit Abdeckrahmen (z. B. aus dem Schalterprogramm kallysto® von Hager) eingebaut werden können.
Ecken, Enden, Schnittkaschierungen
Analog zu den Leitungsführungssystemen für Wohnbau und Zweckbau und zu den Brüstungskanälen verfügt auch das Sockelleistensystem SL über Haubenformteile aus halogenfreiem PC/ABS. Sie sitzen perfekt, kaschieren Anschnitte, lenken das System sauber um jede Ecke und bieten dabei ausreichend Rangierraum für die Leitungen.
Außeneck Inneneck Endstück
Schön von Schirm bis Fuß:
der Designkanal von Hager
Flachbildschirme haben die Wohn- und Arbeitsraumgestaltung revolutioniert. Allerdings muss auch ein wandfixierter Fernseher mit Strom und Daten versorgt werden. Und Kabelwildwuchs an der Wand stört das Raumambiente empfindlich. Die sauberste Lösung für ein gutes „Bild unter dem Bild“: der Designkanal von Hager!
Das schönste Dressing für Kabelsalat
Der Hager-Designkanal ist aus hochwertigem Aluminium gefertigt. Er bietet mit 222 mm Breite und 37 mm Tiefe ausreichend Platz für alle Strom-, Antennen-, SAT-/DVD- und Audiokabel. Der Designkanal kann einfach an das Sockelleistensystem tehalit.SL angebunden oder auch anderweitig als Steigleitungskanal eingesetzt werden – z. B. als elegante Verbindung zur Deckenbeleuchtung.
Schwarz, weiß oder bunt?
Wie beim Fernsehprogramm haben Sie auch bei der Gestaltung des Designkanals die Wahl. Er ist mit einer Plexiglas-Abdeckung versehen, die in zwei Ausführungen erhältlich ist: hochglanzschwarz oder transparent. Die schwarze Variante verleiht dem Kanal eine flatscreen-typische Klavierlack-Optik. Die transparente Abdeckung kann individuell mit Folien, Tapeten, Bildern oder Beschriftungen hinterlegt werden – und macht den Kanal entweder nahezu unsichtbar oder zum auffallenden Blickfang an der Wand.
Auf Wunsch mit Beleuchtung
Die TV-Installation soll einen besonderen Akzent setzen? Der Designkanal kann auf Wunsch mit einer indirekten Hintergrundbeleuchtung kombiniert werden. Das bringt den raum-gestalterischen Aspekt noch stärker zur Geltung und sorgt auch dann für Hingucker, wenn kein Film läuft.
Vorteile auf einen Blick:
• hochwertiger Designkanal aus Aluminium
- zwei Designvarianten – unendlich viele Gestaltungsmöglichkeiten
- Hintergrundbeleuchtung mit LEDs möglich
Sie haben ausgefallene Wünsche?
Wir lassen uns was einfallen!
In der Regel lassen sich die meisten Kundenanforderungen schon mit den Serienkomponenten von Hager realisieren. Doch Ausnahmen bestätigen bekanntlich die Regel: Mit Projektlösungen von Hager schlagen Sie individuelle Wege in der Leitungsführung ein und erfüllen jeden noch so ausgefallenen Kundenwunsch. Auf dieser und der nächsten Seite finden Sie ein paar Anregungen.

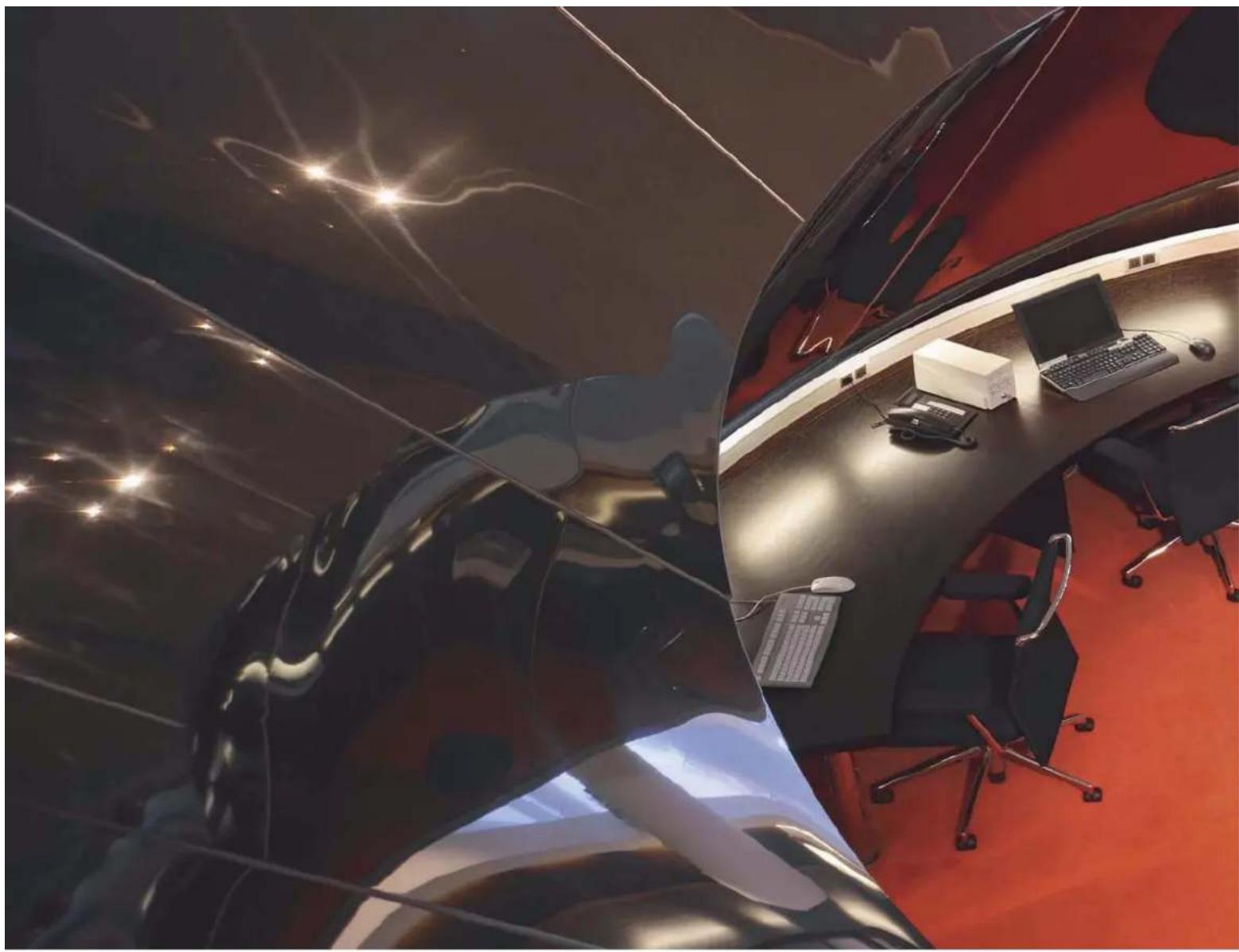

Wenn's mal rundgehen soll, ...
... passen wir Ihren Brüstungskanal der Form jeder architek - tonischen Finesse an. Nur in einem Punkt lässt sich Hager nicht verbiegen: in puncto Qualität. Alle Projektlösungen zeichnen sich durch die gleiche hohe Verarbeitungsqualität aus, die Sie bereits von Hager-Serienprodukten kennen.
Wenn's mal bunt werden soll
Innenarchitekten setzen heute vermehrt auf Farbe. Sei es zur Harmonisierung von Raum und Mobiliar, zur Kontrastierung unterschiedlicher Funktionen oder als Element der Corporate Identity. Für Projektlösungen von Hager steht Ihnen eine schier unbegrenzte Farbpalette zur Verfügung: ca. 210 RAL-Farben, 1.700 RAL-Designfarben, über 1.600 Sikkens-Lacke (nach 4041 Color Concept), ca. 1.500 NCS-Lacke, 14 DB-Farben, 80 Sanitärfarben sowie herstellereigene Mischungen oder Pulverbeschichtungen mit Metallic-Effekt. So bringen Sie Farbe in den Arbeitsalltag Ihrer Kunden!

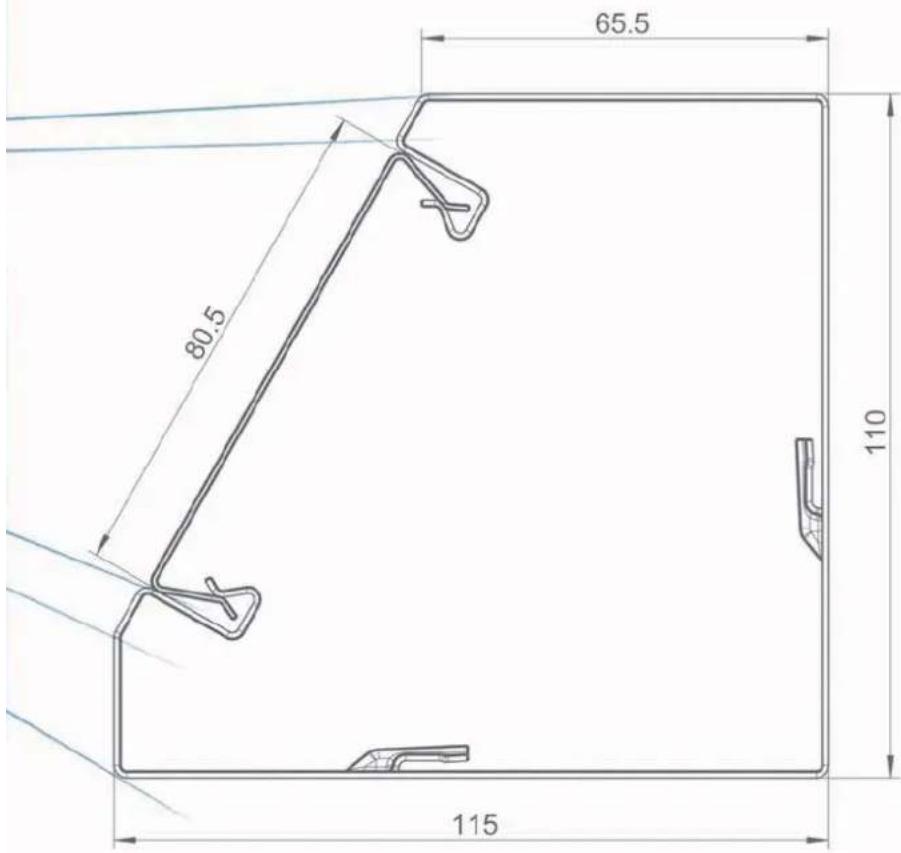

maßgeschneiderte Profile aus Stahlblech
Ob symmetrisch oder asymmetrisch, abgeschrägt, dreieckig oder trapezförmig, ein- oder zweizügig – tehalit.BRS Brüstungskanäle aus Stahlblech nehmen jede gewünschte Form an und passen sich präzise in ihre Umgebung ein. Sei es funktional schlicht oder auffallend dekorativ – Länge und Form bestimmen Sie, wir fertigen nach Maß. Auch der Geräteeinbau erfolgt nach Wunsch – frontrastend oder über C-Profil (siehe Seite 18 und 19). Und wenn Sie möchten, bestücken wir Ihre Profile bereits ab Werk – damit Sie bei Ihren Kunden noch schneller Anschluss finden!
Boden gut machen:
z. B. mit dem Sockelkanal tehalit.BRS im Dreieck-Profil (Bestell-Nr.: BRSS115110 1 SK)
Zweizügiges Profil, schräg
(Bestell-Nr.: BRSS100210 1 ZWS)
Zweizügiges Profil,
schräg asymmetrisch (Bestell-Nr.: BRSS115210 1 ZWSA)
Montagehinweis: Rückseitige Schraubbefestigung, z. B. für Mauernischen (Bestell-Nr.: BRSS671301PK)
Dreieck-Profil, Eckkanal
(Bestell-Nr.:
BRSS1501501EK)


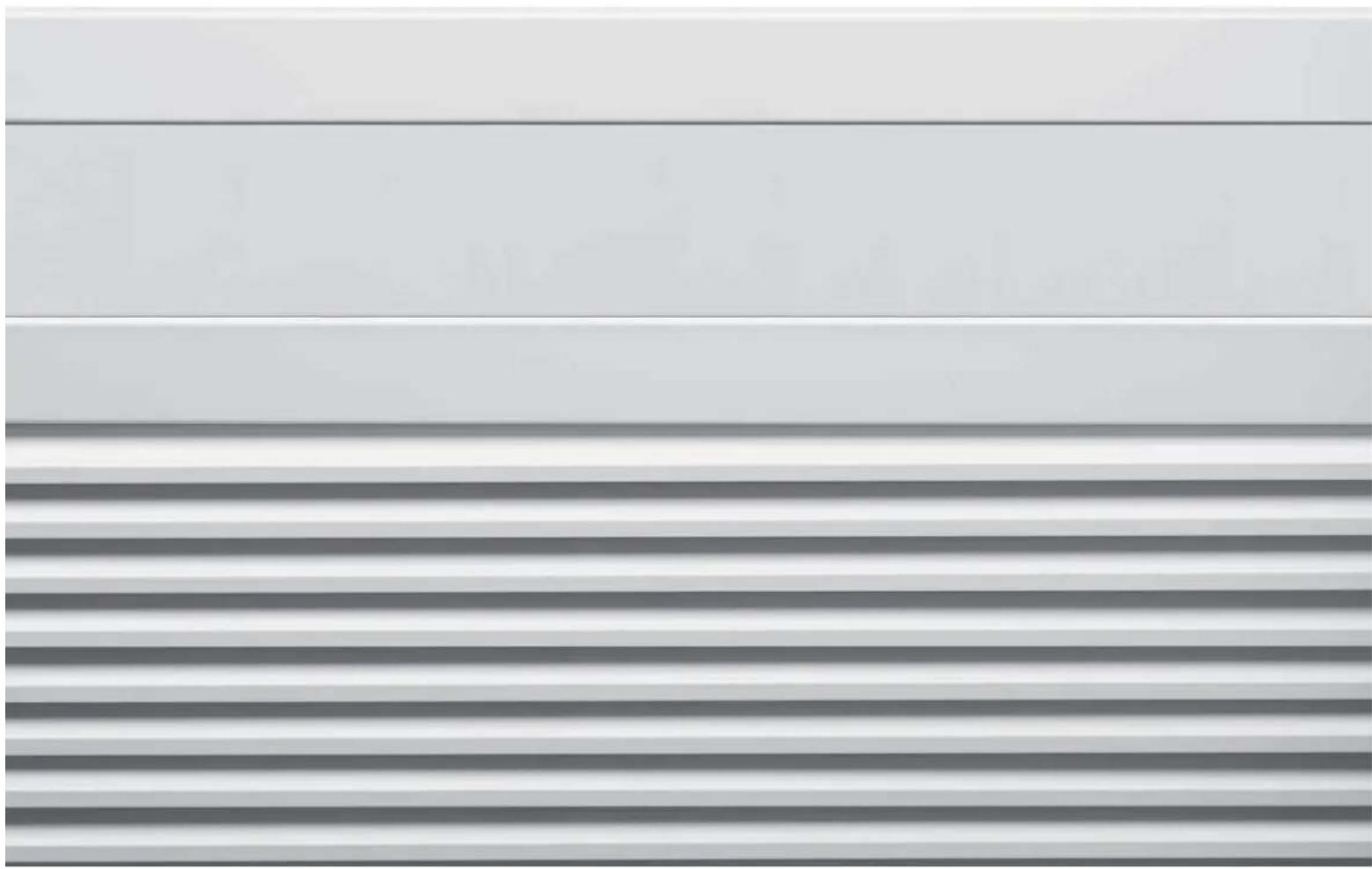

Kaschieren und exponieren in einem:
Brüstungsverkleidung mit individuellem Stanzbild
Brüstungsverkleidungen eignen sich perfekt zum Verdecken von Heizkörpern und halten gleichzeitig die Luftzirkulation aufrecht. Neben der gewünschten Farbgebung kann die Verkleidung mit individuellem Stanzbild versehen werden: Firmenlogos, Wappen oder Bilder werden nach Wunsch mit unserer CNC-gesteuerten Maschine eingebracht und geben Ihrem Projekt eine persönliche Prägung.
Weiterführendes zur Leitungsführung:
Produkt- und Bestellinformationen
Sie interessieren sich für eines der vorgestellten Systeme, benötigen aber mehr Detailinformationen? Bestellen Sie die entsprechende Broschüre bzw. besuchen Sie uns im Internet – oder kontaktieren Sie unseren technischen Service. Beachten Sie außerdem unser Seminarangebot – wir veranstalten regelmäßig Workshops zum Thema „Leitungsführung und Raumanschlusssysteme“.
Online-Service
Im Internet finden Sie unter www.hager.de zu allen Produkten und -Systemen von Hager in dieser Broschüre technische Daten und Bestellinformationen – und Sie können auch gleich online Ihre Dokumetationsbestellung aufgeben. Außerdem haben Sie die Möglichkeit, Broschüren als PDF-Datei herunter zuladen und auszudrucken (klicken Sie hierzu im Hauptmenü auf „Downloads & Software”).
Ab sofort haben Sie auch mit Ihrem Smartphone jederzeit Zugriff auf alle wichtigen Produktinformationen aus dem Hager-Katalog unter http://mobile.hager.de.
Wir bieten Ihnen eine Vielzahl an technischen Seminaren an, in denen Sie sich grundlegend und unter kompetenter Anleitung über den Umgang mit unseren Systemen informieren können. Einen Überblick über das aktuelle Seminarprogramm erhalten Sie auf unserer Website (klicken Sie im Hauptmenü auf „Wissen & Verkaufen) – hier können Sie sich auch gleich online anmelden.
Hier sind wir für Sie da:
Zum Gunterstal
66440 Blieskastel
Telefon 06842 945-0
Telefax 06842 945-7666
www.hager.de
Vertriebsregion Südwest
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Blieskastel
Zum Gunterstal
66440 Blieskastel
Telefon 06842 945-2900
Telefax 06842 945-2909
saarbruecken@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Frankfurt
Daimlerstraße 17/Industriegebiet
61449 Steinbach/TS
Telefon 06171 7004-0
Telefax 06171 78128
frankfurt@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Stuttgart
Eichwiesenring 1/1
70567 Stuttgart
Telefon 0711 727231-0
Telefax 0711 727231-20
stuttgart@hager.de
Vertriebsregion West
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Köln
Robert-Bosch-Straße 10a
50769 Köln
Telefon 0221 59788-0
Telefax 0221 59788-30
koeln@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Dortmund
Kammerstück 41
44357 Dortmund
Telefon 0231 935 050-0
Telefax 0231 935 050-50
dortmund@hager.de
Vertriebsregion Nord
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Hamburg
Biedenkamp 1a
21509 Glinde
Telefon 040 670513-0
Telefax 040 670513-11
hamburg@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Hannover
Industriegebiet Rethen/Nord
Magdeburger Straße 5
30880 Laatzen
Telefon 05102 9396-0
Telefax 05102 9396-10
hannover@hager.de
Vertriebsregion Ost
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Berlin
Seestraße 10
14974 Ludwigsfelde
Telefon 03378 8658-0
Telefax 03378 8658-62
berlin@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Leipzig
Zörbiger Straße 6
06188 Landsberg
Telefon 034602 301-0
Telefax 034602 301-30
leipzig@hager.de
Vertriebsregion Süd
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum München
Münchner Straße 87b
85221 Dachau
Telefon 08131 2927-0
Telefax 08131 2927.-40
muenchen@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Vertriebszentrum Bamberg
Laubanger 21
96052 Bamberg
Telefon 0951 96513-0
Telefax 0951 96513-17
bamberg@hager.de
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Telefon 06842 945-0
www.hager.de
