BEDIENUNGSANLEITUNG AUV140UR6RPC4 HISENSE

INSTALLATIONS- UND GEBRAUCHSANWEISUNGEN

Vielen Dank für den Kauf dieser Klimaanlage. Vor der Installation und Verwendung dieses Geräts lesen Sie bitte diese Gebrauchs-und Installationsanleitung aufmerksam durch, und bewahren Sie diese Bedienungsanleitung für späteren Gebrauch auf.

Willkommen auf unserem Produkt!

Dank für Ihr Vertrauen.

Bitte lesen Sie diese Anleitung vor Montage sorgfältig durch!

Bewahren Sie es ordnungsgemäß für zukünftige

Verwendung nach der Installation auf!

Eigenschaften dieser Decken-& Boden-Klimaanlage

● Installationsraum sparen
Die Dicke des Innengeräts ist nur 230mm, und es kann innerhalb der Decke bequem angebracht werden.
- Flexible Installationsoptionen
Entsprechend dem tatsächlichen Installationsraum kann das Innengerät in der Decke oder auf dem Boden installiert werden. Eine Einheit, zwei Installationsmethode.
● Hohe Effizienz und Umweltfreundlich
Neues Kältemittel -R410A
R410A kann die Umwelt schützen und die Ozonschicht nicht schädigen.
● 24-Stunden Timer EIN und AUS
Dieser Timer kann so eingestellt werden, dass das Gerät innerhalb von 24 Stunden automatisch ein- oder ausschaltet wird.

• Stummschaltung
  Das ausgezeichnete Ventilatorauslegung lässt den Luftstrom ruhig und reibungslos mit minimalem Geräusche sein.
• Verschiedene Verbindungsmethoden der Kältemittelleitung
  Das Kältemittelrohr kann aus 3 verschiedenen Richtungen (hinten, rechts oder oben) angeschlossen werden.
  Mehrere Methoden, bequemer.
• Selbst-Wiederherstellung bei Stromausfall
  Wenn die Stromversorgung nach dem Ausfall wiederhergestellt wird, sind alle Voreinstellungen noch wirksam und kann die Klimaanlage entsprechend der ursprünglichen Einstellung laufen.
  ● Fehler-Eigendiagnose-Funktion
  Wenn die Klimaanlage nicht ordnungsgemäß läuft, könnte der Mikrocomputer die Fehler diagnostizieren, die aus dem Display gelesen werden können. Und es ist bequem für die Wartung.

Warnsymbole - 1
Vorsichtsmaßnahmen 2
Zusammensetzung der Klimaanlage 3

Bedienungsanleitung

Besondere Bemerkungen 5

Fehlerbehebung-5

Diagramm des Kältemittelkreislaufs & der Kältemittelverdrahtung

1. Diagramm des Kältemittelfluss 7

2.Elektrischer Schaltplan 7

Installation und Wartung

1. Sicherheitshinweise 8
2. Die Werkzeuge und Instrumente für die Installation 9

3. Die Installation des Innengerätes 9
   3.1 Die Erstprüfung 9
   3.2 Einbauort 11
   3.3 Einbau 11

4. Kältemittelleitung 14

4.1 Rohrleitungsmaterial 14
4.2 Anschluss der Rohrleitung 14

1. Ablaufleitung 15

2. Elektrische Verdrahtung 16

3. Anbringen des Abluftgitters 16

4. Die Installation des Außengeräts 17

8.1 Aufstellungsorte 17
8.2 Installation des Außengeräts 17

1. Kältemittelleitung----18

9.1 Aufweitung mit Rohrwalze 18
9.2 Schläuche zwischen Innen- und Außengeräten anschließen 18
9.3 Wärmedämmung des Kältemittelrohres 18
9.4 Festkleben der Rohre 18
9.5 Fertigstellung der Installation ---18

10.- Luftspülung und Testlauf 18

10.1 Luftspülung mit einer Vakuumpumpe 18
10.2 Dichtheitsprüfung 19
10.3 Schläuche aufräumen 19
10.4 Testlauf 19
10.5 Allgemeine 20

HINWEIS

- Diese Wärmepumpe-Klimaanlage ist für folgende Temperaturen ausgelegt. Betreiben Sie sie in diesem Bereich.

	Außenbetriebstemperatur(°C)
	Maximal	Minimum
Kühlbetrieb	48	-15
Heizbetrieb	24	-15

- Lagerungszustand: Temperatur -25 \~ 60°C Luftfeuchtigkeit: 30% \~ 80%

Warnsymbole:

:Das Symbol bezieht sich auf eine Gefahr, die zu schweren Verletzungen oder zum Tod führen können.
:Das Symbol bezieht sich auf eine Gefahr oder eine unsichere Betriebsweisen, die zu schweren Verletzungen oder zum Tod führen könnte.
:Das Symbol bezieht sich auf eine Gefahr oder eine unsichere Betriebsweisen, die zu Verletzungen oder Produkt- oder Sachschäden führen könnte.
:Das Symbol bezieht sich auf Bemerkungen und Anweisungen für Betrieb, Wartung und Service.

GEFAHR

WARNUNG

VORSICHT

• Wir empfehlen, diese Klimaanlage ordnungsgemäß von qualifizierten Installateuren gemäß den mit dem Gerät gelieferten Installationsanweisungen zu installieren.
• Vor der Installation überprüfen Sie, ob die Spannung der Stromversorgung in Ihrem Haus oder Büro mit der auf dem Typenschild angegebenen Spannung übereinstimmt ist.

GEFAHR

• Sie dürfen keine Veränderung zu diesem Produkt durchführen, andernfalls kann es zu Wasserverlust, Ausfall, Kurzschluss, Stromschlag, Brand usw. führen.
• Die Arbeit wie Rohrleitungsschweißen usw. sollte weit entfernt von den brennbaren explosiven Materialbehältern einschließlich des Kältemittels durchgeführt werden, um die Sicherheit des Aufstellungsortes zu garantieren.
• Um die Klimaanlage vor starker Korrosion zu schützen, darf das Außengerät nicht in schwefliger Luft in der Nähe von Badeort oder in den Orten, wo salziges Seewasser direkt auf es spritzen kann, installiert werden. Installieren Sie die Klimaanlage nicht dort, wo übermäßig hohe wärmeerzeugende Objekte platziert sind.

WARNUNG

• Wenn das Netzkabel beschädigt ist, muss es im Falle einer Gefahr durch das Werk oder seine Kundendienststelle ersetzt werden.
• Der Ort, an dem dieses Produkt installiert wird, muss über die zuverlässige elektrische Erdungsanlage und -ausrüstung verfügen. Schließen Sie die Erdung dieses Produktes nicht an verschiedene Arten von Luftzufuhrrohrleitungen, Abflussleitungen, Blitzschutzanlagen sowie anderen Rohrleitungen an, um einen elektrischen Schlag und Schäden durch andere Faktoren zu vermeiden.
• Die Verdrahtung muss durch einen qualifizierten Elektriker durchgeführt werden. Alle Verdrahtungen müssen den örtlichen elektrischen Vorschriften entsprechen.
• Vor der Installation betrachten Sie die Kapazität des elektrischen Stroms von Ihren elektrischen Kilowattstundenzähler, Drähte und Steckdose.
• Das Stromkabel dieses Produktes soll mit der unabhängigen Fehlerstromschutzeinrichtung und der elektrischen Überstromschutzvorrichtung ausgelegt, die für dieses Produkt vorgesehen sind.
• Dieses Gerät ist nicht für die Verwendung von Personen (auch Kinder) geeignet, die körperlich, sensorisch oder geistig behindert sind oder keine nötige Erfahrung oder ausreichend Kenntnis von dem Produkt haben, außer sie von einer Person, die Anweisungen für den Gebrauch des Geräts erhalten haben oder von dieser beaufsichtigt werden. Die Kinder müssen beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät spielen.

• Die Trennvorrichtungen, die eine vollständige Trennung in allen Polen ermöglichen, müssen gemäß den Verdrahtungsregeln in die feste Verdrahtung eingebaut werden.

• Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie diese Klimaanlage benutzen. Wenn Sie noch Schwierigkeiten oder Probleme haben, wenden Sie sich an Ihren Händler.

• Die Klimaanlage ist für komfortable Raumbedingungen ausgelegt. Verwenden Sie dieses Gerät nur für den vorgesehenen Zweck, wie in dieser Bedienungsanleitung beschrieben.

WARNUNG

- Verwenden Sie niemals Benzin oder anderes brennbares Gas in der Nähe der Klimaanlage, was sehr gefährlich ist.

VORSICHT

• Schalten Sie das Klimagerät nicht durch den Netzschalter ein und aus. Betätigen Sie die Taste EIN / AUS.
• Stecken Sie keine Gegenstände in den Lufteinlass und den Luftauslass der Innen- und Außgerät ein. Dies ist gefährlich, weil sich der Lüfter mit hoher Geschwindigkeit dreht.
• Nicht kühlen oder erhitzen das Zimmer zu viel, wenn Babys oder Invaliden anwesend sind.

Innengerät

Außengerät

Die Abbildung ist basiert auf die Außenansicht eines Standardmodells.

Folglich kann die Form sich von der von Ihnen gewählten Klimaanlage unterscheiden.

Automatische vertikale Lamellensteuerung-Funktion ist nur für einige Modelle.

Fernbedienung (Optional)

Sie können das Klimagerät mit drahtgebundener Fernbedienung oder drahtloser Fernbedienung steuern.

Es wird für die Steuerung von Ein-/Ausschalten, Einstellung des Betriebsmodus, Temperatur, Lüftergeschwindigkeit und andere Funktionen verwendet.

Es können verschiedene Arten von Fernbedienungen ausgewählt werden.

Die Betriebsanweisung wird im Handbuch der Fernbedienung separat angegeben.

Bitte lesen Sie es sorgfältig durch, bevor Sie das Gerät benutzen und bewahren Sie es zum späteren Nachschlagen auf.

Anweisung der Fernbedienung

Die Betriebsanleitung wird im Handbuch der Fernbedienung separat beschrieben.

Bitte lesen Sie es sorgfältig, bevor Sie dieses Gerät benutzen und bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

• Die Abbildungen in diesem Handbuch basieren auf der Außenansicht eines Standardmodells.
Folglich kann die Form sich von der von Ihnen gekauften Klimaanlage unterscheiden.
- Es kann von professionellen After-Sale-Mitarbeitern eingestellt oder abgebrochen werden.

Besondere Bemerkungen

• 3 Minuten Schutz nach Verdichterstopp

Zum Schutz des Verdichters sind nach dem Verdichterstopp mindestens 3 Minuten zu stoppen.

5 Minuten Schutz

Der laufende Verdichter muss mindestens 5 Minuten laufen. In den 5 Minuten wird der Verdichter nicht ausgeschaltet, auch wenn die Raumtemperatur den Einstellpunkt erreicht, es sei denn, Sie schalten das Gerät durch die Fernbedienung aus

- Kühlbetrieb

Der Lüfter des Innengerätes läuft immer. Er bleibt laufen, auch wenn der Verdichter nicht mehr läuft.

- Heizbetrieb

Da der Heizbetrieb der Klimaanlage durch Wärmeentzug der Außenluft (durch eine Heizpumpe) ausführt ist, kann die Heizleistung reduziert werden, wenn die Temperatur außerhalb des Raumes zu gering ist. Wenn die Wärmewirkung nicht so befriedigend ist, verwenden Sie eine andere Heizvorrichtung zusammen.

- Frostschutzfunktion beim Abkühlen

Wenn die Temperatur der Luft aus dem Innenraumauslass zu niedrig ist, läuft das Gerät einige Zeit beim FAN-Modus, um die Frost- oder Eisbildung im Innenwärmetauscher zu vermeiden.

- Kaltluftverhinderung

In einigen Minuten nach Einschalten des Heizmodus läuft der Ventilator des Innengerätes nicht, bis der Wärmetauscher des Innengerätes eine ausreichend hohe Temperatur erreicht hat, weil das Kaltluftverhinderungssystem arbeitet.

- Auftauen

Wenn die Außentemperatur zu niedrig ist, können sich Frost oder Eis im Außenwärmetauscher bilden, wodurch die Heizleistung verringert wird. In diesem Fall wird ein Abtausystem der Klimaanlage betrieben. Zur gleichen Zeit stoppt der Ventilator im Innengerät (oder in einigen Fällen läuft mit einer sehr niedrigen Geschwindigkeit), ein paar Minuten später ist die Abtauung beendet und der Heizbetrieb wird neu gestartet.

- Ausblasen der verbleibenden Heizluft

Wenn das Klimagerät im Normalbetrieb ausgeschaltet wird, läuft der Ventilatormotor einige Zeit bei niedriger Geschwindigkeit, um die verbleibende Heizluft auszublasen.

- Selbst-Wiederherstellung bei Stromausfall

Wenn die Stromversorgung nach dem Ausfall wiederhergestellt wird, sind alle Voreinstellungen noch wirksam und kann die Klimaanlage entsprechend der ursprünglichen Einstellung laufen.

Fehlerbehebung

VORSICHT

Wenn ein Überlauf des Abwassers von der Inneneinheit auftritt, brechen Sie den Betrieb ab und wenden Sie sich an Ihren Vertragspartner.

Wenn Sie weißer Rauch aus dem Gerät riechen und sehen, schalten Sie das Netzteil aus und wenden Sie sich an Ihren Vertragspartner.

1. Wenn das Problem noch besteht ...

Wenn das Problem nach der Überprüfung der folgenden Punkten weiterhin besteht, wenden Sie sich an Ihren Vertragspartner und informieren Sie die folgenden Punkte.

(1) Modellname
(2)Inhalt des Problems

1. Keine Bedienung

Überprüfen Sie, ob SET TEMP auf die richtige Temperatur eingestellt ist.

3. Kühlung oder Heizung nicht gut

• Überprüfen Sie Auf Verstopfung des Luftstroms von Innen-oder Außengeräten.
  Überprüfen Sie, ob zu viel Wärmequelle im Raum vorhanden ist.
• Überprüfen Sie, ob der Luftfilter mit Staub verstopft ist.
• Überprüfen Sie, ob die Türen oder Fenster geöffnet oder nicht sind.
• Überprüfen Sie, ob sich die Temperatur nicht innerhalb des Betriebsbereichs befindet.

4. Dies ist nicht abnormal

●Geruch von Innengerät

Nach längerer Zeit entsteht der Geruch am Innengerät. Reinigen Sie den Luftfilter und die Panels oder ermöglichen Sie eine gute Belüftung.

●Geräusch von deformierenden Teilen

Während des Systemstarts oder -stopps ist ein abschleifendes Geräusch zu hören. Dies ist jedoch durch die thermische Verformung von Kunststoffteilen verursacht. Es ist nicht abnormal.

● Dampf aus dem Außenwärmetauscher

Während des Abtauvorgangs wird Eis auf dem Außenwärmetauscher geschmolzen, wodurch der Dampf erzeugt wird.

● Betauung auf dem Air Panel

Wenn der Kühlbetrieb über einen längeren Zeitraum unter hohen Feuchtigkeitsbedingungen (höher als 27 °C / 80% RH) läuft, kann sich die Betauung auf dem Air Panel bilden.

●Kühlmittelströmung

Während das System gestartet oder gestoppt wird, kann ein Geräusch aus dem Kältemittelstrom gehört werden

5. Filter entfernen und installieren

●Filter aus Abluftgitter entfernen

Nehmen Sie den Luftfilter wie folgt ab.

Schritt 1

Schieben Sie die Halteknöpfe des Abluftgitters (4 Stellen), und entfernen Sie die Halteschrauben (4 oder 6 Stellen), wie in der Pfeilmarkierung gezeigt.

Schritt 2

Öffnen Sie das Abluftgitter in einem Winkel von mehr als 45 und nehmen Sie den Luftfilter aus dem Lufteinlassgitter heraus, indem Sie das Luftkgitter abnehmen und den Luftfilter anheben, nachdem Sie den Filter von den Scharnieren gelöst haben.

Schritt 1
Schritt 2

- Setzen Sie den Filter zurück

Schritt 1: Setzen Sie den Filter auf das Gitter ein und richten Sie ihn auf die unteren Haken aus. Achten Sie darauf, dass obere Haken des Kühlergrills gesperrt sind.

Schritt 2: Befestigen Sie vier Schrauben.

Schritt 3: Das Ansauggitter ist angebracht.

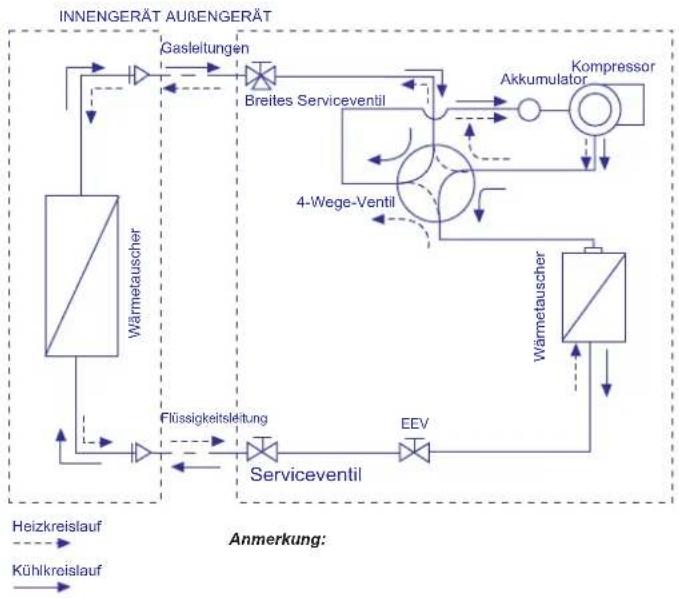

1. DIAGRAMM DES KÄLTEMITTELFLUSS

2.ELEKTRISCHER SCHALTPLAN

DC-INVERTER-UNITARY TYP

18K/24K/36K

42K/48K/60K

1. Sicherheitshinweise

WARNING

• Die Installation sollte von dem Händler oder anderen Fachpersonen durchgeführt werden. (Unsachgemäße Installation kann zu Wasserverlust, Stromschlag oder Feuer führen.)
• Installieren Sie das Gerät gemäß den Anweisungen in diesem Handbuch. (Unvollständige Installation kann zu Wasserverlust, Stromschlag oder Feuer führen.)
• Verwenden Sie unbedingt die mitgelieferten oder spezifizierten Montageteile. (Die Verwendung anderer Teile kann zu Verlust, Wasserleckage, elektrischem Schlag oder Feuer führen)
• Installieren Sie das Klimagerät auf einem festen Untergrund, der das Gewicht des Geräts unterstützen kann. (Eine unangemessene Basis oder unvollständige Installation kann Verletzungen durch das Abfallen von der Basis verursachen.)
• Elektrische Arbeiten sollten gemäß der Installationsanleitung und den örtlichen nationalen Verdrahtungsregeln oder Vorgaben durchgeführt werden.

(Unzureichende Kapazität oder unvollständige elektrische Arbeiten können einen elektrischen Schlag oder Feuer verursachen.)

• Achten Sie darauf, einen eigenen Stromkreis zu verwenden. (Verwenden Sie niemals ein Netzteil von einem anderen Gerät.)
• Verwenden Sie für die Verkabelung ein Kabel, das ausreichend lang ist, um die gesamte Distanz ohne Verbindung zu bedecken. Verwenden Sie kein Verlängerungskabel.
• Schließen Sie keine anderen Verbraucher an die Stromversorgung an, verwenden Sie einen speziellen Stromkreis. (Andernfalls kann es zu anormaler Hitze, elektrischem Schlag oder Feuer führen.)
• Verwenden Sie die angegebenen Leitungsarten für elektrische Verbindungen zwischen Innen- und Außengerät. (Klemmen Sie die Verbindungsdrähte so fest, dass die Terminals keine externen Spannungen aufnehmen.)
• Unvollständige Verbindungen oder Klemmen können zu Überhitzung oder Feuer führen.
• Nach dem Anschließen von Verbindungs- und Versorgungsverkabelungen ist darauf zu achten, dass die Kabel so angeordnet werden, dass sie keine übermäßige Kraft auf die elektrischen Abdeckungen oder Schaltfelder ausüben. (Installieren Sie die Abdeckungen über den Drähten, unvollständige Abdeckungsinstallation kann zu Überhitzung des Terminals, Stromschlag oder Feuer führen.)
• Achten Sie beim Aufstellen oder Platzieren des Systems darauf, dass der Kältemittelkreislauf frei von keinen anderen Substanzen als dem angegebenen Kältemittel (R410A) wie Luft ist. (Jegliche Luftanwesenheit oder andere Fremdsubstanzen im Kältemittelkreislauf kann einen anormalen Druckanstieg oder Bruch verursachen, was zu Verletzungen führt.)
• Wenn das Kältemittel während der Montagearbeiten ausgelaufen ist, belüften Sie den Raum. (Das Kältemittel erzeugt giftige Gase, wenn es Flammen ausgesetzt ist.)
• Nach dem Abschluss der Installation stellen Sie sicher, dass kein Kältemittel ausgelaufen ist. (Das Kältemittel erzeugt giftige Gase, wenn es Flammen ausgesetzt ist.)
• Achten Sie bei der Rohrleitungsverbindung darauf, dass keine anderen als das spezifizierte Kältemittel in den Kältekreislauf gelangen. (Andernfalls führt dies zu einer geringeren Kapazität, einem anormalen Hochdruck im Kältekreislauf, Explosionen und Verletzungen).
• Erden Sie bitte unbedingt. Erden Sie das Gerät nicht an eine Utility-Rohrleitung, einen Ableiter oder eine Telefonerde. Unvollständige Erdung kann einen elektrischen Schlag verursachen. (Ein hoher Stoßstrom durch Blitze oder andere Quellen kann die Klimaanlage beschädigen.)
• Ein Fehlerstromschutzschalter kann je nach Ortsbedingung erforderlich sein, um einen elektrischen Schlag zu vermeiden. (Andernfalls besteht die Gefahr eines elektrischen Schlages.)
• Trennen Sie die Stromversorgung, bevor Sie die Verkabelung, Verrohrung oder Überprüfung des Gerätes beenden.
• Beim Bewegen des Innen- und Außengerätes ist darauf zu achten, dass das Außengerät nicht über 45 Grad geneigt ist. Lassen Sie sich nicht durch die scharfe Kante der Klimaanlage verletzen.
• Installieren Sie die Fernbedienung: Stellen Sie sicher, dass die Länge des Kabels zwischen der Inneneinheit und der Fernbedienung innerhalb von 40 Metern liegt.

VORSICHT

• Installieren Sie das Klimagerät nicht an einem Ort, an dem ein Gefahr von Gasaustritt entsteht. (Wenn das Gas leckt und sich um das Gerät herum aufbaut, entsteht ein Brandgefahr.)
• Legen Sie die Ablaufleitungen entsprechend den Anweisungen in diesem Handbuch an. (Unzureichende Rohrleitungen können Überschwemmungen verursachen.)

• Ziehen Sie die Überwurfmutter gemäß der angegebenen Methode an, wie z. B. mit einem Drehmomentschlüssel. (Wenn die Überwurfmutter zu fest angezogen ist, kann die Überwurfmutter nach längerer Zeit knacken und ein Kältemittelleckagen verursacht werden.)

• Die Werkzeuge und Instrumente für die Installation

Nummer	Werkzeug	Nummer	Werkzeug
1	Standard-Schraubendreher	8	Messer oder Abisolierzange
2	Vakuumpumpe	9	Gradienter
3	Ladeschlauch	10	Hammer
4	Rohrbieger	11	Schlagbohrer
5	Verstellbarer Schraubenschlüssel	12	Rohrwalze
6	Rohrschneider	13	Innensechskantschlüssel
7	Kreuzschlitzschraubenzieher	14	Maßband

3. Die Installation des Innengerätes

VORSICHT

Während der Installation darf das Isolationsmaterial auf der Oberfläche des Innengerätes nicht beschädigt werden.

3.1 Vor der Installation

- Wenn Sie das Gerät während oder nach dem Auspacken bewegen, heben Sie es durch Halten seiner Hebeösen an.

Üben Sie keinen Druck auf andere Teile, insbesondere die Kältemittelleitungen, Ablaufleitung und Flanschteile aus.

• Bei der Installation des Gerätes tragen Sie die Schutzvorrichtungen (Handschuhe und so weiter).
• Installieren Sie das Gerät entsprechend der Installationsanleitung.
• Bestätigen Sie die folgenden Punkte:

○ Gerätetyp / Spezifikation des Netzteils

○ Rohre / Drähte / Kleinteile

○ Zubehöre

ZUBEHÖRE

Zubehörteil		Q'ty	Zweck
Unterlegscheibe (M10)		8	Zum Aufhängen des Geräts
Papiermuster		1	Zum Aufhängen und zur Verstellung des Geräts
Insulation		1	Zum Kältemittelleitungsanschluss
Insulation		1
Kabelschelle		10	Zur Befestigung der Rohrabdeckung
Ablaufschlauch		1	Zum Ablaufleitungsanschluss
Schlauchschelle		2	Zur Verbindung der Gelenkpfanne
Starke Isolierung		2	Zur Abdeckung des Ablassschlauchs
Gelenkpfanne		1	Zum Anschluss des Ablaufschlauchs
Bindering		1	Zum Anschluss des Ablaufschlauchs
Kunststoffummantelung		1	Zum Anschluss des Ablaufschlauchs und der Rohrleitung

3.2 Einbauort

- Wählen Sie die geeigneten Bereiche aus, um das Gerät unter Genehmigung des Benutzers zu installieren.

- Der Luftdurchlass ist nicht blockiert.

- Das Kondenswasser kann ordnungsgemäß abgelaufen werden.

• Die Decke ist stark genug, um das Gewicht der Inneneinheit zu tragen.

- Für die Wartung und Instandhaltung ist ein ausreichender Abstand gewährleistet. (Siehe Abb. 3.2.1)

- Die Rohrleitungen zwischen den Innen- und Außengeräten liegen innerhalb der zulässigen Grenzen (siehe Einbau des Außengerätes)

- Halten Sie die Inneneinheit, Außeneinheit, Stromversorgungsverdrahtung und Übertragungsleitung mindestens 1 Meter von Fernsehgeräten und Funkgeräten entfernt, wodurch die Bildstörungen und Geräusche in Elektrogeräten vermieden werden. (Es kann das Geräusch abhängig von den Bedingungen, unter denen die elektrische Welle erzeugt wird, erzeugt werden, auch wenn ein 1 Meter-Raumangebot beibehalten wird.)

- Montieren Sie das Gerät mit den Aufhängungsbolzen. Überprüfen Sie, ob die Decke stark genug ist, um das Gewicht des Gerätes zu tragen. Wenn die Gefahr besteht, dass die Decke nicht fest genug ist, verstärken Sie die Decke, bevor Sie das Gerät installieren.

- Wenn es 2 Einheiten des drahtlosen Typs gibt, halten Sie sie weg für mehr als 6 m, um die Funktionsstörung durch Kreuzkommunikation zu vermeiden.

- Wenn mehrere Innengeräte in der Nähe installiert sind, halten Sie sie weg für mehr als 4-5m.

Platz für Installation und Service

Hindemis

Deckenmontage

Boden

Bodeninstallation
Abb. 3.2.1

3.3 Einbau

Entsprechend dem tatsächlichen Bauraum muss es in der Decke oder auf dem Boden installiert werden.

3.3.1 Aufhängungsbolzen

(1) Beachten Sie die Rohrleitung, Verdrahtung und Wartung sorgfältig und wählen Sie die richtige Richtung und den richtigen Einbauort aus.

(2) Installieren Sie die Aufhängungsbolzen gemäß Abb.3.3.1 unten.

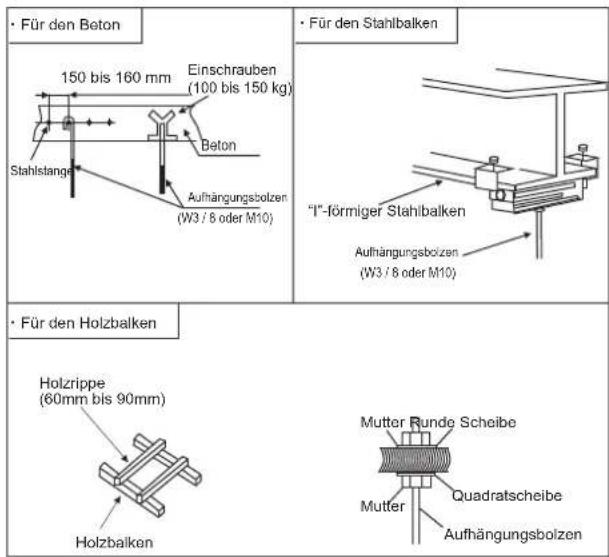

Abb. 3.3.1 Befestigung der Aufhängungsbolzen

3.2.2 Die Position der Aufhängungsbolzen und der Rohre (1) Markieren Sie die Positionen der Aufhängungsbolzen, die Positionen der Kältemittelrohre und der Ablaufrohre. (2) Die Abmessungen sind unten dargestellt.

Kapazität (Btu/h)	A	B
18K, 24K	990	912
36K	1285	1207
42K,48K, 60K	1580	1502

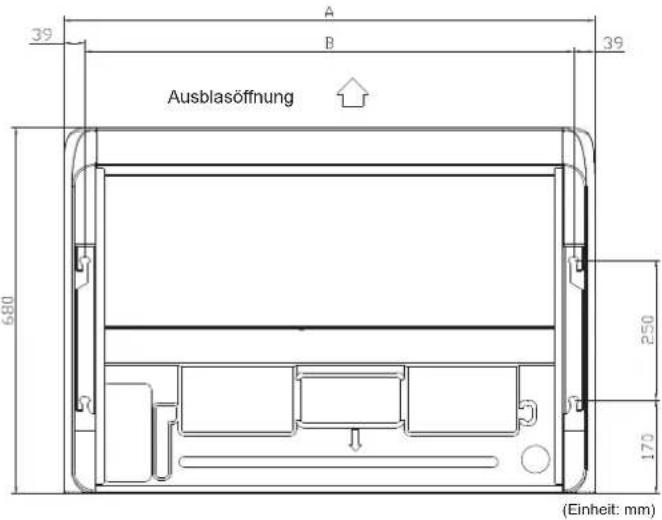

Abb. 3.3.2 Aufhängungsbolzen

※Der Auslass, durch den die Leitungen entnommen werden, ist in drei Richtungen verfügbar.

※Die Rohre können in 3 Richtungen (hinten, rechts oder oben) herausgenommen werden (siehe Abb.3.3.3)

Löcher mit Zangen usw. ausschneiden

Löcher ausschneiden, um Rohre entlang der Abschneidelinie auf der hinteren Abdeckung herauszunehmen.

Obere Abdeckung ausrichtend auf die Rohrleitungsposition ausschneiden.

Beim Herausnehmen des Rohres auf die rechte Seite schneiden Sie ein Loch entlang der Nut an der Innenseite der Seitenplatte aus.

Nach der Installation von Rohren und Drähten dichten Sie die Abstände rund um Rohre und Drähte mit Kitt usw. zum Verhindern des Eindringens von Staub ab.

Achten Sie darauf, die Abdeckungen hinten und oben zu installieren, um das Innere des Geräts vor Eindringen von Staub zu schützen oder Drähte vor Beschädigungen durch scharfe Kanten zu schützen.

Beim Herausnehmen auf die rechte Seite entfernen Sie die Grate oder scharfe Kanten aus dem Ausschnitt.

(2) Seitenplatte abnehmen.

Entfernen Sie die Schraube und lösen Sie die Seitenplatte, indem Sie sie in die durch die Pfeilmarkierung angezeigte Richtung schieben.

Abb. 3.3.5

(3) Entfernen Sie die Aufhängeplatte. Entfernen Sie die Schraube und dann die Befestigungsschrauben.

Abb. 3.3.3

Abb. 3.3.6 Aufhängungsbolzen und Mutter

3.3.3 Vorbereitung des Innengeräts

(1) Das Abluftgitter entfernen.

Schieben Sie die Stopfen (4 Stellen) der Schrauben und entfernen Sie dann die Schrauben (4 oder 6 Stellen).

Abb. 3.3.4

3.3.4 Das Innengerät installieren Deckenmontage

(1) Wählen Sie die Positionen des Aufhängungsbolzens und die Position der Rohrbohrung.
i. Verwenden Sie das beiliegende Papiermuster als Referenz und bohren Sie die Löcher für die Aufhängungsbolzen und das Rohr.
Hinweis: Entscheiden Sie die Positionen basierend auf die direkten Messungen.
ii. Sobald die Positionen richtig platziert sind, kann das Papiermuster entfernt werden.
2) Installieren Sie die Aufhängungsbolzen richtig.

Abb.3.3.7

(2)

• Legen Sie die linke Stütze auf die Muttern und Unterlegscheiben der Aufhängungsbolzen.
• Achten Sie darauf, dass die linke Stütze fest an den Muttern und Unterlegscheiben befestigt ist, und montieren Sie den Aufhängehaken der rechten Stütze an den Muttern und Unterlegscheiben.

(Beim Einbau des Innengerätes können Sie die Aufhängungsbolzen leicht entfernen.)

Abb. 3.3.8

(3) Befestigen Sie mit 4 Aufhängungsbolzen, die die Belastung von 530N aushalten können.
(4) Überprüfen Sie die Länge der Aufhängungsbolzen.
(5) Befestigen Sie die Aufhängeplatte an den Aufhängungsbolzen.
(6) Montieren Sie das Gerät auf die Aufhängeplatte. I. Schieben Sie das Gerät von der Vorderseite, um es auf der Aufhängeplatte mit Schrauben zu befestigen. ii. Befestigen Sie die vier Befestigungsschrauben (M8: 2 jeweils auf der linken und rechten Seite) fest. iii. Befestigen Sie die beiden Schrauben (M5: 1 jeweils auf der linken und rechten Seite).

Abb.3.3.9

Bodeninstallation-Typ

(1) Wählen Sie die Positionen des Aufhängungsbolzens und die Position der Rohrbohrung.
I. Verwenden Sie das beiliegende Papiermuster als Referenz und bohren Sie die Löcher für die Aufhängungsbolzen und das Rohr.

Hinweis:

Entscheiden Sie die Positionen basierend auf die direkten Messungen.

ii. Sobald die Positionen richtig platziert sind, kann das Papiermuster entfernt werden.

(2) Installieren Sie die Aufhängungsbolzen richtig.

Abb.3.3.10

(3) Befestigen Sie die vier Aufhängungsbolzen und befestigen Sie die vier Befestigungsschrauben (M8: 2 jeweils auf der linken und rechten Seite) fest.
(4) Befestigen Sie die beiden Schrauben des Luftansauggitters (M5: 1 jeweils auf der linken und rechten Seite).

3.3.5 Die horizontale Einstellung des Innengerätes

(1) Stellen Sie sicher, dass die Stütze durch die Mutter und die Unterlegscheibe befestigt ist.
(2) Stellen Sie die Höhe des Gerätes ein.
(3) Überprüfen Sie, ob das Gerät horizontal angeordnet ist. *Um einen reibungslosen Drainageabfluss zu gewährleisten, installieren Sie das Gerät mit einem absteigenden Hang (0-3mm) in Richtung des Ablaufauslasses.
(4) Nach der Einstellung ziehen Sie die Mutter an und legen Sie die Schraubensicherung an der Aufhängung, damit sich die Muttern nicht lösen können.

VORSICHT

Während der Installation decken Sie bitte das Gerät mit dem Plastiktuch ab, um es sauber zu halten.

4. Kältemittelleitung

GEFAHR

Verwenden Sie das Kältemittel R410A. Bei Leckagekontrolle und -test dürfen es nicht mit Sauerstoff, Acetylen und brennbarem Gas vermischt werden, da diese Gase sehr gefährlich sind und möglicherweise die Explosionen verursachen können. Es wird vorgeschlagen, dass die Druckluft, der Stickstoff oder das Kältemittel zur Durchführung dieser Experimente verwendet werden.

4.1 Rohrleitungsmaterial

(1) Bereiten Sie das Kupferrohr an der Stelle vor.
(2) Wählen Sie ein staubfreies, nicht-feuchtes und sauberes Kupferrohr aus. Vor dem Installieren des Rohres blasen Sie den Staub des Rohres und die Verunreinigung mit Stickstoff oder trockener Luft weg.
(3) Wählen Sie das Kupferrohr gemäß Abb. 4.2 aus.

4.2 Anschluss der Rohrleitung

(1) Die Verbindungsstellen des Rohres sind in Abb. 4.1 und Abb. 4.2 gezeigt.

Einheit: (mm)

Abb. 4.1 Die Anschlusspositionen des Rohres

Kapazität (Btu/h)	Gasleitung	Flüssigkeitsleitung	Ablaufleitung
18K	12.7	6.35	De25
24K	15.88	9.52	De25
36K,42K, 48K,60K	19.05	9.52	De25

Abb. 4.2 Der Rohrdurchmesser

Das Rohr kann aus drei verschiedenen Richtungen (hinten, rechts, oben) angeschlossen werden, wenn das Rohr durch die Rückseite geführt wird.

Wenn die Halterung entfernt wird, wird die Verrohrungsarbeit einfach.

Nach Verrohrungsarbeiten bringen Sie die entfernte Halterung wieder an.

Wenn das Rohr durch die Rückseite geführt wird. Schneiden Sie die entfernte obere Abdeckung, und installieren Sie sie an der Rückwand anstelle der hinteren Abdeckung.

(2) Wie in Abb. 4.3 gezeigt, verschrauben Sie die Muttern mit 2 Schraubenschlüsseln.

Abb. 4.3 Mutterndrehmoment aufdrehen

(3) Nach dem Anschließen der Kältemittelleitung halten Sie sie mit dem Isoliermaterial warm.

Abb. 4.4 Rohrleitungsisolationsverfahren

VORSICHT

• Das Rohr geht durch das Loch mit der Dichtung.
• Stellen Sie die Rohre nicht direkt auf den Boden.

Stellen Sie die Rohre nicht direkt auf den Boden.

Geschützt mit dem Band oder Stecker.

5.Ablaufleitung

Installieren Sie die Ablaufleitung.

• Stellen Sie sicher, dass der Abfluss ordnungsgemäß funktioniert.
• Der Durchmesser des Anschlussloches von Abflussrohr sollte dem des Abflussrohres entsprechen.
• Halten Sie das Abflussrohr kurz und schräg abfallend bei einer Neigung von mindestens 1/100, um die Bildung der Lufteinschlüsse zu verhindern.

VORSICHT

Das Ansammeln von Wasser in der Ablaufleitung kann zum Verstopfen des Abfluss führen.

• Um das Durchhängen des Ablaufschlauchs zu vermeiden, müssen die Hängedrähte alle 1 bis 1,5 m verwendet werden.
• Verwenden Sie den Ablaufschlauch und die Klemme. Setzen Sie den Ablaufschlauch vollständig in den Ablaufstutzen ein und befestigen Sie den Ablassschlauch und das Warmhaltematerial mit der Klemme.
• Die beiden unteren Bereiche sollten isoliert sein, da sich dort das Kondenswasser bilden kann, wodurch das Wasser austritt.
  • Die Abflussleitung geht drinnen vorbei
• Ablaufstutzen.
• Siehe Abbildung unten, isolieren Sie den Ablaufstutzen und den Ablassschlauch mit dem mitgelieferten großen Dichtkissen..

VORSICHT

Abflussleitungsanschluss

- Schließen Sie den Abfluss nicht direkt an die Abwasserrohre an, die nach Ammoniak riechen. Das Ammoniak im Abwasser kann durch die Ablaufleitungen in die Inneneinheit gelangen und den Wärmetauscher korrodieren.

- Nicht verdrehen oder verbiegen den Ablaßschlauch, so daß keine übermäßige Kraft auf ihn ausgeübt wird. Dies kann zu Leckagen führen.

- Nach Abschluss der Verrohrungsarbeiten überprüfen Sie, ob die Entwässerung reibungslos fließen kann.

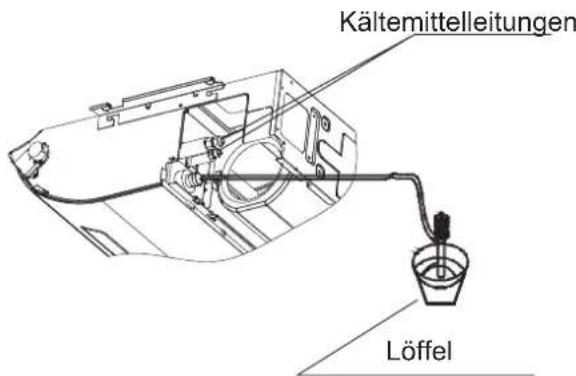

- Füllen Sie nach und nach etwa 1000 cc Wasser in die Ablaufschale ein, um die Entwässerung in der unten beschriebenen Weise zu überprüfen.

- Gießen Sie nach und nach etwa 1000 cc Wasser aus dem Auslassloch in die Ablaufschale, um die Entwässerung zu überprüfen.

- Überprüfen Sie die Entwässerung.

Dichtungsmaterial Dichtungsmaterial

6. Elektrische Verdrahtung

VORSICHT

- Beim Klemmen der Verdrahtung verwenden Sie das mitgelieferte Klemmmaterial gemäß Abb. 6.1, um einen äußeren Druck auf die Verdrahtungsanschlüsse zu vermeiden und sie festzuklemmen.

- Achten Sie bei der Verdrahtung darauf, dass die Verkabelung ordnungsgemäß ist und es nicht zum Herausragen des Schaltkastendeckels führen wird. Und anschließend schließen Sie die Abdeckung fest. Achten Sie beim Anbringen des Schaltkastendeckels darauf, dass keine Drähte eingeklemmt werden.

- Außerhalb der Maschine trennen Sie die schwache Verdrahtung (Fernbedienung und Übertragungsleitung) und starke Verdrahtung (Masse- und Versorgungsverdrahtung) mindestens 50 mm voneinander, so dass sie nicht gemeinsam die gleiche Stelle durchlaufen. Die Näherung kann elektrische Störungen, Störung und Bruch verursachen.

WARNUNG

- Wenn die Sicherungen durchgebrannt sind, rufen Sie die Servicestelle zum Austauschen an. Bitte tauschen Sie sie nicht selbst aus, sonst kann es zu Unfällen kommen, zum Beispiel Schock.

(1) Entfernen Sie die Schrauben am Schaltschrank.
(2) Schließen Sie das Netzkabel und das Erdungskabel an die Hauptklemme an.
(3) Schließen Sie die Draht der Fernbedienung an den untergeordneten Klemmenkasten gemäß dem elektrischen Schaltplan an.
(4) Schließen Sie die Stromversorgung der Innen- und Außengeräte an die Hauptklemme an.
(5) Binden Sie den Draht im Schaltschrank mit der Klemme fest an.
(6) Nach Abschluss der Verdrahtung dichten Sie das Verdrahtungsloch mit dem Dichtungsmaterial (mit dem Deckel) ab, um das Eindringen von Kondenswasser und Insekten zu verhindern.

7. Anbringen des Abluftgitters

- Wenn elektrische Verkabelungsarbeiten abgeschlossen sind, muss das Abluftgitter angebracht werden.

(1) Befestigen Sie das Abluftgitter an der Inneneinheit mit den mitgelieferten Schrauben (4 Stück).
(2) Schließen Sie das Abluftgitter.

Damit ist die Installation der Einheit abgeschlossen.

8. Die Installation des Außengeräts

8.1 Aufstellungsorte

Vermeiden

- Direktes Sonnenlicht

• Gang Oder Seitenweg

• Dicker Ölnebel

• Nasser oder unebener Ort

• Behälter mit brennbaren Stoffen

- In der Nähe von Wärmequelle/ Lüftungsgebläse

Sie sollten

• Stellen Sie es bei kühler Temperatur.
• Legen Sie es in einem Bereich mit guter Belüftung.
• Einen gewünschten Platz für Lufteinlass, -auslass und Wartung haben. (Abb. 8.1)

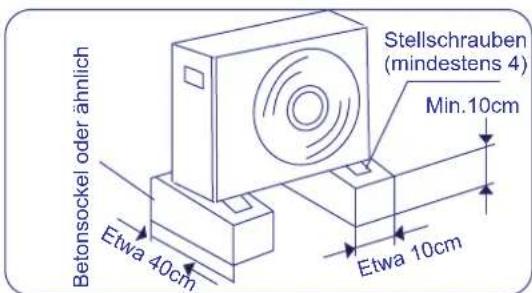

• Bereiten Sie einen starken Sockel (10X40cm ^2 Platte aus Beton oder ähnlichen) vor. Das Gerät sollte nicht weniger als 10 cm hoch gelegt werden, damit es nicht nass oder korrodiert wird. Anderenfalls kann es zur Beschädigung oder Verkürzung der Lebensdauer des Geräts führen. (Abb. 8.2)
• Befestigen Sie den Sockel mit Hakenschrauben oder anderen ähnlichen, um Vibrationen und Geräusche zu reduzieren.

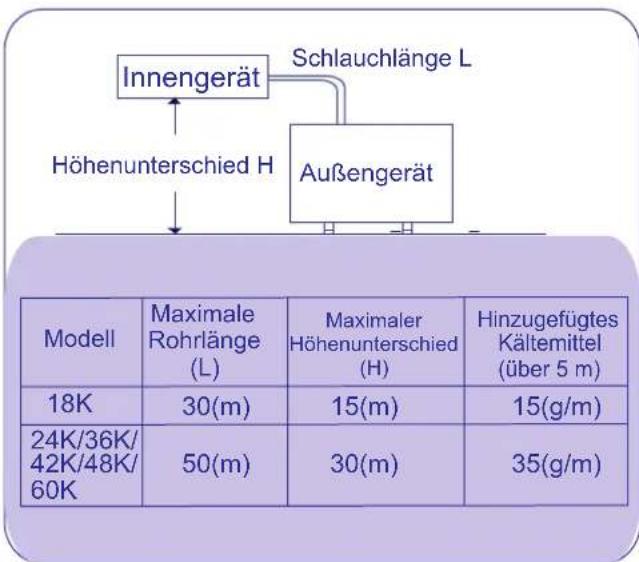

Wenn die Gesamtrohrlänge zwischen 5m und 50m (Maximale Länge) liegt, kann ein zusätzliches Kältemittel hinzugefügt werden. Es ist nicht notwendig, das Kompressoröl hinzuzufügen. (Abb. 8.3)

Abb. 8.1

Abb.8.2

Abb.8.3

8.2 Installation des Außengeräts

Wählen Sie zuerst den Installationsort aus und befestigen Sie das Außengerät. Wenn es an der Wand befestigt werden muss, stellen Sie sicher, dass die Wand und der Stützrahmen stark genug sind, um das Gewicht des Gerätes zu halten.

Verdrahtungsanleitung für Außengerät

• Lösen Sie die Stellschrauben der elektrischen Abdeckung und entfernen Sie die elektrische Abdeckung (falls die Ventilabdeckung vorhanden ist, lassen Sie sie bitte los.)
• Schließen Sie die Verdrahtung des Innengerätes an das Panel des Außengeräts gemäß den elektrischen Schaltplänen an.
• Achten Sie darauf, dass jeder Draht 10cm länger als die erforderliche Länge für die Verdrahtung.
• Erden Sie das Gerät nach den folgenden örtlichen Vorschriften.
• Überprüfen Sie die Verdrahtung mit den Schaltplänen und vergewissern Sie sich, dass sie gut angeschlossen ist. Befestigen Sie die Verdrahtung mit Klemmen und installieren Sie die elektrische Abdeckung wieder

9. Kältemittelleitung

9.1 Aufweitung mit Rohrwalze

Hinweis: Eine gute Aufweitung hat folgende Eigenschaften:

• Die Innenfläche ist glänzend und glatt.
• Die Kante ist glatt.
- Konische Seiten haben einheitliche Länge.

- Entfernen Sie die Grate am Ende des Kupferrohres mit einer Reibahle oder Feile. Halten Sie beim Reiben das Rohrbogen nach unten und achten Sie darauf, dass keine Kupferreste in das Rohr fallen. Dieser Vorgang ist wichtig und sollte sorgfältig durchgeführt werden, um eine gute Aufweitung zu erzeugen (Abbildung 9.1,9.2)

• Entfernen Sie die Bördelmutter vom Gerät und montieren Sie diese auf dem Kupferrohr.
• Machen Sie eine Aufweitung am Ende des Kupferrohrs mit einem Bördelwerkzeug. (Abbildung 9.3)

9.2 Schläuche zwischen Innen- und Außengeräten anschließen

• Achten Sie darauf, eine Verschlusskappe oder wasserdichtes Band anzuwenden, um zu verhindern, dass Staub oder Wasser in die Rohre gelangen, bevor sie verwendet werden.
• Achten Sie darauf, Kältemittel-Schmiermittel auf die passenden Oberflächen des Aufweitrohrs und Verbindungsrohrs aufzutragen, bevor sie miteinander verbunden werden. Dies ist wirksam zur Verringerung von Gaslecks. (Abbildung 9.4)
• Für eine ordnungsgemäße Verbindung richten Sie das Verbindungsrohr und das Aufweitrohr direkt aufeinander aus, und schrauben Sie dann die Bördelmutter leicht an, um eine reibungslose Übereinstimmung zu erzielen. (Abbildung 9.5)
• Ziehen Sie die Stellschraube mit Drehmomentschlüssel fest, um ein Entweichen von Kältemittel zu vermeiden. Führen Sie die Dichtheitsprüfung vor dem Betrieb des Geräts sorgfältig durch.

9.3 Wärmedämmung des Kältemittelrohres

Zur Vermeidung von Wärmeverlust und nassem Boden durch kondensiertes Wasser müssen alle Kältemittelrohre mit geeigneten Dämmstoffen isoliert werden, deren Mindestdicke 6 mm beträgt. (Siehe Abbildung 9.6)

9.4 Festkleben der Rohre

Hinweis: Binden Sie das Band nicht zu fest, da dies die Wärmedämmwirkung verringert. Stellen Sie außerdem sicher, dass das kondensierte Wasser weg von Gürtel und Rohr ist.

• Die beiden Kältemittelrohre (und die elektrischen Leitungen, falls lokale Vorschriften es zulassen) sollten zusammen mit weißem Armierungsband aufgeklebt werden. Der Ablaufschlauch kann auch mitgeliefert und als Bündel mit dem Schlauch zusammengeklebt werden.
• Wickeln Sie das Armierungsband von der Unterseite des Außengeräts zu der Oberseite des Schlauchs ein, wo er in die Wand eintritt. Während Sie den Schlauch wickeln, überlappen Sie die Hälfte jedes vorhergehenden Bands. (Siehe Abbildung 9.7)
• Klemmen Sie das Rohrbündel an die Wand mit einer Klemme ca. alle 120 cm.

9.5 Fertigstellung der Installation

Nach Abschluss der Isolierung und Umwicklung dichten Sie das Loch an der Wand mit einem geeigneten Dichtmittel gegen Wind und Regen ab.

10. Luftspülung und Testlauf

Die im Kältemittelsystem verbleibenen Luft und Feuchtigkeit haben unerwünschte Wirkungen.

Daher müssen sie nach den Schritten vollständig gereinigt werden.

10.1 Luftspülung mit einer Vakuumpumpe

(Siehe Abbildung 10.1, Abbildung 10.2)

(1) Prüfen Sie, ob jedes Rohr (sowohl schmale als auch breite Rohre zwischen Innen- und Außengeräten) ordnungsgemäß angeschlossen ist und alle Verdrahtungen für den Testlauf abgeschlossen wurden. Beachten Sie, dass sowohl schmale als auch breite Rohrventile auf dem Außengerät gegenwärtig geschlossen gehalten werden.
(2) Mit einem einstellbaren Schraubenschlüssel oder einem Steckschlüssel entfernen Sie das Oberteil vom Serviceventil.
(3) Schließen Sie eine Vakuumpumpe und das Serviceventil fest an.
(4) Schalten Sie die Vakuumpumpe ein, bis der Druck für 5 Minuten unter 15 Pa (oder 1.5 × 10^-4 bar) liegt.
(5) Wenn die Vakuumpumpe noch läuft, demontieren Sie die Vakuumpumpe aus dem Serviceventil. Dann halten Sie die Vakuumpumpe an.
(6) Tauschen Sie das Oberteil auf dem Serviceventil aus und schrauben Sie sie mit einem einstellbaren Schraubenschlüssel oder einem Steckschlüssel fest.
(7) Mit einem einstellbaren Schraubenschlüssel oder einem Steckschlüssel entfernen Sie das Oberteil des schmalen und breiten Ventils.
(8) Mit dem Sechskantschlüssel drehen Sie die breiten und schmalen Schlauchventilschafte gegen den Uhrzeigersinn, um die Ventile vollständig zu öffnen.
(9) Tauschen Sie die Oberteile auf den breiten und schmalen Ventile aus und schrauben Sie sie mit einem einstellbaren Schraubenschlüssel oder einem Steckschlüssel fest.

10.2 Dichtheitsprüfung

- Führen Sie die Dichtheitsprüfung für alle Verbindungen und Ventile des Innen- und Außengeräts mit Flüssigseife. Die Kontrolle der Öffnung darf nicht länger als 30 Sekunden dauern. Reinigen Sie die Flüssigseife nach dem Test, falls sich die Farbe des Kupferrohres beim Erodieren ändern kann.

10.3 Schläuche aufräumen

• Wenn die Dichtheitsprüfung richtigfunktioniert, ist die Wärmedämmung durchzuführen.
• Richten Sie die Anschlussrohre gerade aus und befestigen Sie sie an der Wand. Dichten Sie den Raum um das Loch in der Wand, durch die die Rohre kommen, mit Gips ab.

10.4 Testlauf

WARNING

- Erst nachdem alle Prüfpunkte überprüft wurden, kann das Gerät bedient werden.

(A) Überprüfen Sie, dass der Widerstand zwischen Klemme und Erde mehr als 2MΩ beträgt, andernfalls können Sie das Gerät nicht bedienen, bevor der Stromleckpunkt gefunden und repariert wird.
(B) Überprüfen Sie, ob das Absperrventil geöffnet ist, bevor Sie das Gerät in Betrieb nehmen.
(C) Schalten Sie sicher die Stromversorgung für 6 Stunden ein, bevor Sie das Gerät in Betrieb nehmen.

• Vergewissern Sie sich, dass die Stromversorgung und das Gerät einwandfrei funktionieren, und dann schließen Sie sie an.
• Schalten Sie das Gerät ein und stellen Sie es je nach Raumtemperatur auf den Kühlbetrieb oder Heizbetrieb ein. Stellen Sie die Temperatur auf 16 °C bei Kühlbetrieb und 30 °C bei Heizbetrieb ein. Überprüfen Sie, ob das Gerät gut laufen kann.
• Nach Abschluss der oben genannten Arbeiten ist die Installation des Gerätes in der Regel abgeschlossen. Sollten Sie dennoch Probleme haben, wenden Sie sich bitte an den Technischen Kundendienst unseres Unternehmens für weitere Informationen.

● Beachten Sie die folgenden Punkte, während das System läuft.

(A) Berühren Sie keines der Teile von Hand an der Abgasseite, da die Verdichterkammer und die Rohre auf der Ausgangsseite höher als 90 °C erhitzt werden.
(B) DRÜCKEN DIE TASTE DES MAGNETSCHALTERS NICHT (ES). Dies kann zu schweren Unfällen führen.

© Verwenden Sie die Fernbedienung zur Bedienung, und überprüfen Sie, ob die Raumtemperatur gut funktioniert. Schalten Sie nach dem Test die Stromversorgung aus.

10.5 Allgemeine

WARNING

• Verwenden Sie einen Fehlerstromschutzschalter. Wenn er nicht benutzt wird, kann es zu einem Brand oder elektrischem Schlag kommen.
• Betreiben Sie das System erst, nachdem alle Kontrollpunkte gelöscht wurden.

(A) Überprüfen Sie, dass der Isolationswiderstand mehr als 1 Megohm beträgt, indem Sie den Widerstand zwischen Erde und Klemme der elektrischen Teile messen. Wenn dies nicht der Fall ist, betreiben Sie das System erst, wenn die elektrische Leckage festgestellt und repariert wurde.

(B) Überprüfen Sie, ob die Absperrventile des Außengerätes vollständig geöffnet sind, und starten Sie dann das System.

Modell Kapazität (Btu/h)	Stromversorgung	ELB		Stromversorgungsk abelgröße	Übertragungskabel große
		Nennstrom(A)	Nominal Sensibler Strom (mA)	En60335-1	En60335-1
18K	220-240V ~,50Hz	20	30	3 × 2.5mm^2	4 × 1.5mm^2
24K	220-240V ~,50Hz	32	30	3 × 2.5mm^2	4 × 1.5mm^2
36K	220-240V ~,50Hz	40	30	3 × 4.0mm^2	4 × 1.5mm^2
42K/48K/60K	380-415V 3N~,50Hz	32	30	5 × 2.5mm^2	4 × 1.5mm^2

Maximaler Betriebsstrom (A): SIEHE TYPENSCHILD

HINWEISE:

1) Beachten Sie bei der Auswahl der Felddrähte die örtlichen Richtlinien und Vorschriften, und alle oben genannten sind die Mindestdrahtgröße.
2) Die in der Tabelle markierten Leitungsquerschnitte werden gemäß dem Maximalstrom des Gerätes und der Europäischen Norm En60 335-1 ausgewählt. Verwenden Sie die Drähte, die nicht leichter als die gewöhnliche haltbare Gummi-umhüllte flexible Schnur (Codebezeichnung H07RN-F) sind.

Wenn Sie die Klemmleiste mit einem flexiblen Kabel anschließ, stellen Sie sicher, dass

Sie den runden Crimpanschluss für den Anschluss an die Stromversorgungsklemmleiste verwenden.

Legen Sie den runden Crimpanschluss auf die Drähte vis yum bedeckten Teil und befestigen Sie ihn.

Wenn Sie den Klemmleiste mit einem Einzeladerdraht anschließen, müssen Sie eine Aushärtung durchführen.

3)Wenn die Übertragungskabellänge größer als 15 Meter ist, sollte eine größere Drahtgröße ausgewählt werden.
4) Für die sendeschaltung ist ein abgeschirmtes Kabel yu verwenden und schließen Sie es an die Erde an.
5) Für den Fall, dass die Stromkabel in Reihe geschaltet sind, fügen Sie den maximalen Strom für jede Einheit hinzu und wählen Sie die Drähte unten aus.

Auswahl nach EN60 335-1

Strom I (A)	Drahtgröße(mm2)
i ≤ 6	0.75
6 < i ≤ 10	1
10 < i ≤ 16	1.5
16 < i ≤ 25	2.5
25 < i ≤ 32	4
32 < i ≤ 40	6
40 < i ≤ 63	10
63 < i	*

*Falls der Strom 63A überschreitet, dürfen die Kabel nicht in Reihe angeschlossen werden.

Richtige Entsorgung dieses Produkts

Diese Markierung zeigt an, dass dieses Produkt in der EU nicht zusammen mit anderen Hausabfällen entsorgt werden sollte. Um mögliche Umwelt- und Gesundheitsschäden aus unkontrollierter Abfallentsorgung zu vermeiden, recyclen Sie es verantwortungsbewusst, um die nachhaltige Wiederverwendung von Rohstoffen zu fördern. Verwenden Sie bitte die entsprechenden Rückgabe- und Sammelsysteme zur Rückgabe Ihres gebrauchten Gerätes oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Sie können dieses Produkt auf umweltfreundliche Weise recyclen.
