Produkttyp	Kühlschrank mit Gefrierfach
Marke	Ignis
Modell	ARL 14DS2
Farbe	Weiß
Klimaklasse	N-ST (16°C - 38°C)
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	ca. 220 kWh
Nutzinhalt Kühlbereich	ca. 215 Liter
Nutzinhalt Gefrierbereich	ca. 15 Liter
Gesamtnutzinhalt	ca. 230 Liter
Einstellbare Temperatur	über Drehregler
Gefriervermögen	2 kg pro 24 Std.
Lagerzeit bei Störung	ca. 10 Std.
Kühlmittel	R600a
Geräuschpegel	ca. 40 dB(A)
Abmessungen (H x B x T)	ca. 144,5 x 54 x 54 cm
Gewicht	ca. 38 kg
Netzspannung	220-240 V ~ 50 Hz
Anschlussleistung	ca. 100 W
LED-Innenbeleuchtung	Ja
Anzahl der Glasablagen	3
Anzahl der Gemüseschalen	1
Anzahl der Türablagen	3
Eierablage	Ja
Automatisches Abtauen	Kühlbereich: automatisch, Gefrierfach: manuell
Reinigung	Mit weichem Tuch und mildem Reinigungsmittel
Sicherheitshinweise	Nicht in der Nähe von Wärmequellen aufstellen, Netzstecker nicht nass berühren
Ersatzteile	Verfügbar über den Kundendienst von Ignis oder autorisierte Händler

Häufig gestellte Fragen - ARL 14DS2 IGNIS

Wie stelle ich die Temperatur am Ignis ARL 14DS2 ein?

Drehen Sie den Temperaturregler im Kühlabteil auf die gewünschte Stufe. Normalerweise ist Position 3-4 für den täglichen Gebrauch geeignet. Bei Umgebungstemperaturen unter 16°C stellen Sie eine niedrigere Stufe ein.

Warum läuft ständig Wasser aus dem Kühlschrank?

Mögliche Ursachen: Das Abtauwasserablaufloch ist verstopft. Reinigen Sie es mit einem Wattestäbchen. Kontrollieren Sie auch, ob die Tür richtig schließt.

Wie oft sollte ich das Gefrierfach abtauen?

Einmal im Jahr oder bei einer Eisschicht von mehr als 5 mm. Schalten Sie das Gerät aus, entnehmen Sie die Lebensmittel und lassen Sie die Tür zum Abtauen offen.

Das Gerät kühlt nicht richtig – was kann ich tun?

Prüfen Sie: Ist die Stromversorgung in Ordnung? Steht das Gerät nah an einer Wärmequelle? Ist die Türdichtung intakt? Stellen Sie sicher, dass der Temperaturregler nicht auf '0' steht.

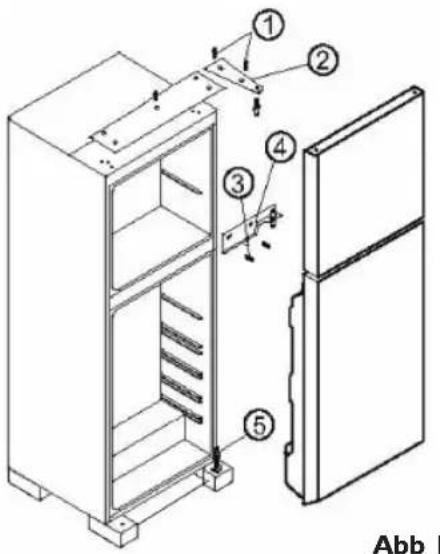

Kann ich die Türanschlagseite wechseln?

Ja, der Türanschlag ist wechselbar. Folgen Sie der Anleitung im Handbuch: Schrauben Sie die Scharniere ab, tauschen Sie die Tür und setzen Sie die Scharniere auf der gegenüberliegenden Seite wieder ein.

Welche Nennspannung hat der Ignis ARL 14DS2?

Der Kühlschrank benötigt 220-240 Volt Wechselstrom bei 50 Hz. Schließen Sie ihn nur an eine ordnungsgemäß geerdete Steckdose an.

Wie reinige ich den Kühlschrank innen?

Verwenden Sie ein weiches Tuch mit mildem Spülmittel und warmem Wasser. Vermeiden Sie aggressive Reiniger. Trocknen Sie die Flächen anschließend ab.

Warum macht der Kühlschrank Geräusche?

Betriebsgeräusche sind normal (z.B. Klicken des Thermostats, Summen des Kompressors). Stärkere Geräusche können durch Unebenheit des Bodens oder Kratzer am Verdampfer verursacht werden. Stellen Sie das Gerät waagerecht.

Was tun bei einem Stromausfall?

Öffnen Sie die Tür möglichst nicht. Die Kühle bleibt bei vollen Gefrierfach ca. 10 Stunden drin. Bereits aufgetaute Lebensmittel sollten Sie bald verarbeiten oder entsorgen.

Wo finde ich die Modellnummer und das Herstellungsdatum?

Das Typenschild befindet sich meist innen an der linken Seite des Kühlabteils oder auf der Rückseite des Geräts. Notieren Sie diese Daten für den Kundendienst.

BEDIENUNGSANLEITUNG ARL 14DS2 IGNIS

Gebrauchsanweisung
Instructions for use

DEUTSCH Gebrauchsanweisung Seite 4

Diese Sicherheitsanweisungen vor dem Gebrauch durchlesen. Diese Anweisungen zum Nachschlagen leicht zugänglich aufbewahren. In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgelesen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäße Verwendung des Gerätes oder falsche Bedienungseinstellung.

⚠ Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät fern gehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege des Geräts darf von Kindern nicht ohne Aufsicht durchgeführt werden.

Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte beladen und entladen.

ZULÄSSIGE NUTZUNG

⚠ VORSICHT! Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem Timer oder einer separaten Fernbedienung, ausgelegt.

⚠ Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterküchen im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gasthäuser; für Gäste in Hotels, Motels, Bed-and-Breakfast-Anwendungen und anderen Wohnumgebungen.

⚠ Dieses Gerät eignet sich nicht für den professionellen Einsatz. Verwenden Sie das Gerät nicht im Freien.

⚠️ Die im Gerät verwendete Lampe ist speziell für Elektrogeräte konzipiert und ist nicht für die Beleuchtung von Räumen geeignet (EU-Verordnung 244/2009).

⚠ Das Gerät ist für den Einsatz in Räumen mit nachstehenden Umgebungstemperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind. Wird der vorgegebene Temperaturbereich für das Gerät für einen längeren Zeitraum unter- oder überschritten, kann es zu Funktionsstörungen kommen.

Klimaklasse Umgebungstemperaturen:

SN: Von 10°C bis 32°C; N: Von 16°C bis 32°C ST: Von 16°C bis 38°C;

T: Von 16 °C bis 43 °C.

Dieses Gerät ist FCKW-frei. Der Kältemittelkreislauf enthält R600a (HC).

Hinweis zu Geräten mit Isobutan (R600a):

Isobutan ist ein umweltverträgliches, natürliches Gas, es ist jedoch leicht entflammbar.

Aus diesem Grund sicherstellen, dass die Leitungen des Kühlmittelkreislaufs nicht beschädigt sind, insbesondere beim Entleeren des Kühlmittelkreislaufs.

⚠️ ACHTUNG: Beschädigen Sie auf keinen Fall die Leitungen des Kältemittelkreises.

⚠️ ACHTUNG: Lüftungsöffnungen in der Geräteverkleidung oder im Einbaumöbel sind von Behinderungen frei zu halten.

⚠️ ACHTUNG: Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.

⚠️ ACHTUNG: Verwenden S keine elektrischen Geräte in den Fächern des Gerätes, wenn deren Einsatz nicht explizit vom Hersteller zugelassen worden ist.

⚠️ ACHTUNG: Eisbereiter un oder Wasserspender, die nicht direkt mit der Wasserleitung verbunden sind, dürfen nur mit Trinkwasser befüllt werden.

⚠️ACHTUNG: Automatische Eisbereiter und/oder Wasserspender müssen an eine Wasserleitung angeschlossen werden, die nur Trinkwasser mit

einem Wasserleitungsdruck zwischen 0,17 und 0,81 MPa (1,7 und 8,1 bar) liefert.

⚠ Bewahren Sie keine explosionsgefährdeten Stoffe wie Spraydosen im oder in der Nähe des Gerätes auf. Das gleiche gilt für Benzin und sonstige entflammbare Stoffe und deren Verwendung.

⚠️ Die in den Kühlakkus (bei manchen Modellen vorhanden) enthaltene (ungiftige) Flüssigkeit darf nicht verschluckt werden. Verzehren Sie Eiswürfel oder Wassereis nicht unmittelbar nach der Entnahme aus dem Gefrierfach, da sie Kälteverbrennungen hervorrufen können.

⚠️ Bei Produkten, die für den Gebrauch eines Luftfilters hinter einer zugänglichen Lüfterabdeckung ausgelegt sind, muss der Filter bei laufendem Kühlschrank stets eingesetzt sein.

⚠ Bewahren Sie keine Glasbehälter mit Flüssigkeiten im Gefrierfach, sie könnten zerbrechen. Blockieren Sie das Gebläse (falls inbegriffen) nicht mit

SieLebensmitteln.

Prüfen Sie nach dem Ablegen von Lebensmitteln, ob die Tür der Fächer korrekt schließt, besonders die Tür des Gefrierfachs.

/⚠ Beschädigte Dichtungen müssen so schnell wie möglich ausgetauscht werden.

⚠️ Verwenden Sie das Kühlfach nur zur Aufbewahrung von frischen Lebensmitteln und das Gefrierfach nur zur Aufbewahrung von gefrorenen Lebensmitteln, zum Einfrieren von frischen Lebensmitteln und zur Herstellung

von Eiswürfeln.

⚠️ Unverpackte Lebensmittel so lagern, dass sie nicht mit den Innenwänden des Kühl- bzw. Gefrierfachs in Berührung kommen.

Möglicherweise verfügt das Gerät über Sonderfächer (Frischefach, Null-Grad-Box, ...).

Falls nicht anderweitig in der Anleitung des Gerätes anders angegeben, können diese für eine gleichmäßige Funktion im gesamtenGerätherausgenommen werden.

Das brennbare Gas C-Pentan wird als Treibmittel im Isolierschaum eingesetzt.

Folgende Fächer des Geräts eignen sich am besten zur Aufbewahrung verschiedener Arten von Lebensmitteln, unter Berücksichtigung der unterschiedlichen Temperaturverteilung in verschiedenen Fächern des Geräts: - Kühlschrankfach:

1) Oberer Bereich des Kühlschrankfachs und der Tür - Temperaturbereich: Zur Aufbewahrung von tropischen Früchten, Dosen, Getränken, Eiern, Soßen, Gewürzgurken, Butter, Marmelade

2) Mittlerer Bereich des Kühlschrankfachs - kühler Bereich: Zur Aufbewahrung von Käse, Milch, Milchprodukten, Feinkost, Joghurt

3) Unterer Bereich des Kühlschrankfachs - kältester Bereich: Zur Aufbewahrung von Aufschnitt, Desserts, Fleisch und Fisch, Käsekuchen, frischen Nudeln, saurer Sahne, Pesto/Salsa,

selbstgemachtem Essen, Sahne, Pudding und Frischkäse

4) Obst- und Gemüsefach unten im Kühlschrankfach: Zur Aufbewahrung von Obst und Gemüse (außer tropische Früchte) 5) Kühlfach: Nur Fleisch und Fisch im kältesten Fach aufbewahren - Gefrierfach:

4 Sterne (****) Gefrierfach eignet sich zum Einfrieren von Lebensmittel ausgehend von Raumtemperatur und zum Lagern von Tiefkühlkost, da die Temperatur im gesamten Fach gleichmäßig verteilt ist.

Bei gekaufter Tiefkühlkost ist das Haltbarkeitsdatum auf der Verpackung angegeben. Bei diesem Datum wird die Art des gelagerten Lebensmittels berücksichtigt und daher sollte dieses Datum eingehalten werden. Frische Lebensmittel sollten für folgender Zeiträume gelagert werden: 1-3 Monate für Käse, Krustentiere, Eiscreme, Schinken/Würste, Milch, frische Flüssigkeiten; 4 Monate für Steaks oder Koteletts (Rind, Lamm, Schwein); 6 Monate für Butter oder Margarine, Geflügel (Hähnchen, Pute); 8-12 Monate bei Obst (ausgenommen Zitrusfrüchte), Braten (Rind, Schwein, Lamm), Gemüse. Haltbarkeitszeiten auf der Verpackung von Lebensmitteln im 2-Stern-Fach müssen eingehalten werden.

Beachten Sie zur Vermeidung von Lebensmittelverunreinigungen folgende Regeln:

– Das Öffnen der Tür für längere Zeit kann zu einer deutlichen Temperaturerhöhung in den

Fächern des Kühlgeräts führen.

– Reinigen Sie Überflächen, die mit Lebensmitteln und Abwassersystemen in Kontakt kommen können, regelmäßig.

– Reinigen Sie Wasserbehälter, wenn sie 48 Stunden lang nicht benutzt wurden; spülen Sie das mit der Wasserversorgung verbundene Wassersystem, wenn seit 5 Tagen kein Wasser entnommen wurde.

– Bewahren Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank auf, damit es nicht mit anderen Lebensmitteln in Kontakt kommt oder auf sie tropft.

- Zwei-Sterne-Gefrierfächer eignen sich zur Aufbewahrung von tiefgekühlten Lebensmitteln, zur Aufbewahrung oder Herstellung von Speiseeis und Eiswürfeln.

– Frieren Sie frische Lebensmittel nicht in Ein-, Zwei- oder Drei-Sterne-Gefrierfächern ein.

- Wenn das Kühlgerät lange leer steht, schalten Sie es aus, tauen Sie es ab, reinigen und trocknen Sie es und lassen Sie die Tür offen, um zu verhindern, dass sich im Inneren des Geräts Schimmel bildet.

INSTALLATION

⚠ Zum Transport und zu Installation des Gerätes sind zwei oder mehrere Personen erforderlich - Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.

⚠️ Die Installation, einschließlich der Wasserversorgung (falls vorhanden), elektrische Anschlüsse und Reparaturen

müssen von einem qualifizierten Techniker durchgeführt werden. Das Gerät nicht selbst reparieren und keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fernhalten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei auftretenden Problemen wenden Sie sich bitte an Ihren Händler oder den Kundendienst. Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen - Stromschlaggefahr.

Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr. Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind.

⚠ Achten Sie beim Bewegen des Gerätes darauf, den Boden (z. B. Parkett) nicht zu beschädigen. Stellen Sie das Gerät auf dem Boden oder einer für sein Gewicht ausreichend starken Halterung auf. Der Ort sollte der Größe und der Nutzung des Geräts entsprechen. Sicherstellen, dass sich das Gerät nicht in der Nähe einer Wärmequelle befindet und dass die vier Füße fest auf dem Boden aufliegen. Die Füße entsprechend einstellen und mit einer Wasserwaage kontrollieren,

dass das Gerät vollkommen eben und standfest ist. Warten Sie mindestens zwei Stunden, bevor Sie das Gerät einschalten, um sicherzustellen, dass der Kältemittelkreislauf einwandfrei funktioniert.

⚠️ ACHTUNG: Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

⚠️ WARNUNG: Um Gefahr aufgrund von Instabilität zu verhindern, muss das Gerät gemäß Herstelleranweisungen platziert oder befestigt werden.

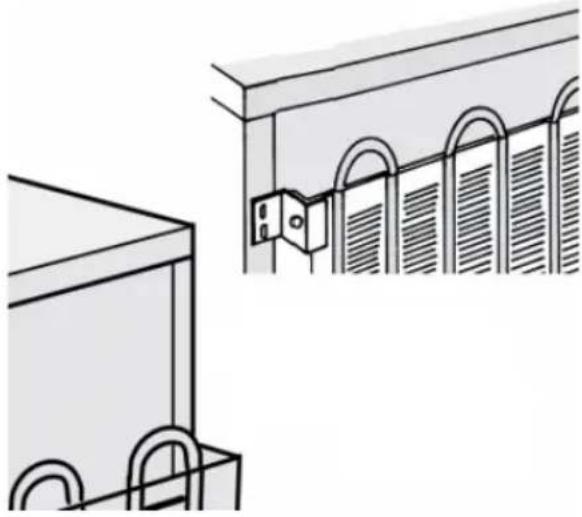

Der Kühlschrank darf nicht so aufgestellt werden, dass das Metallrohr eines Gasherdes, Metall- bzw. Wasserrohre oder elektrische Verkabelungen mit der Rückwand des Gerätes in Berührung kommen (oder mit der Kondensatorschlange).

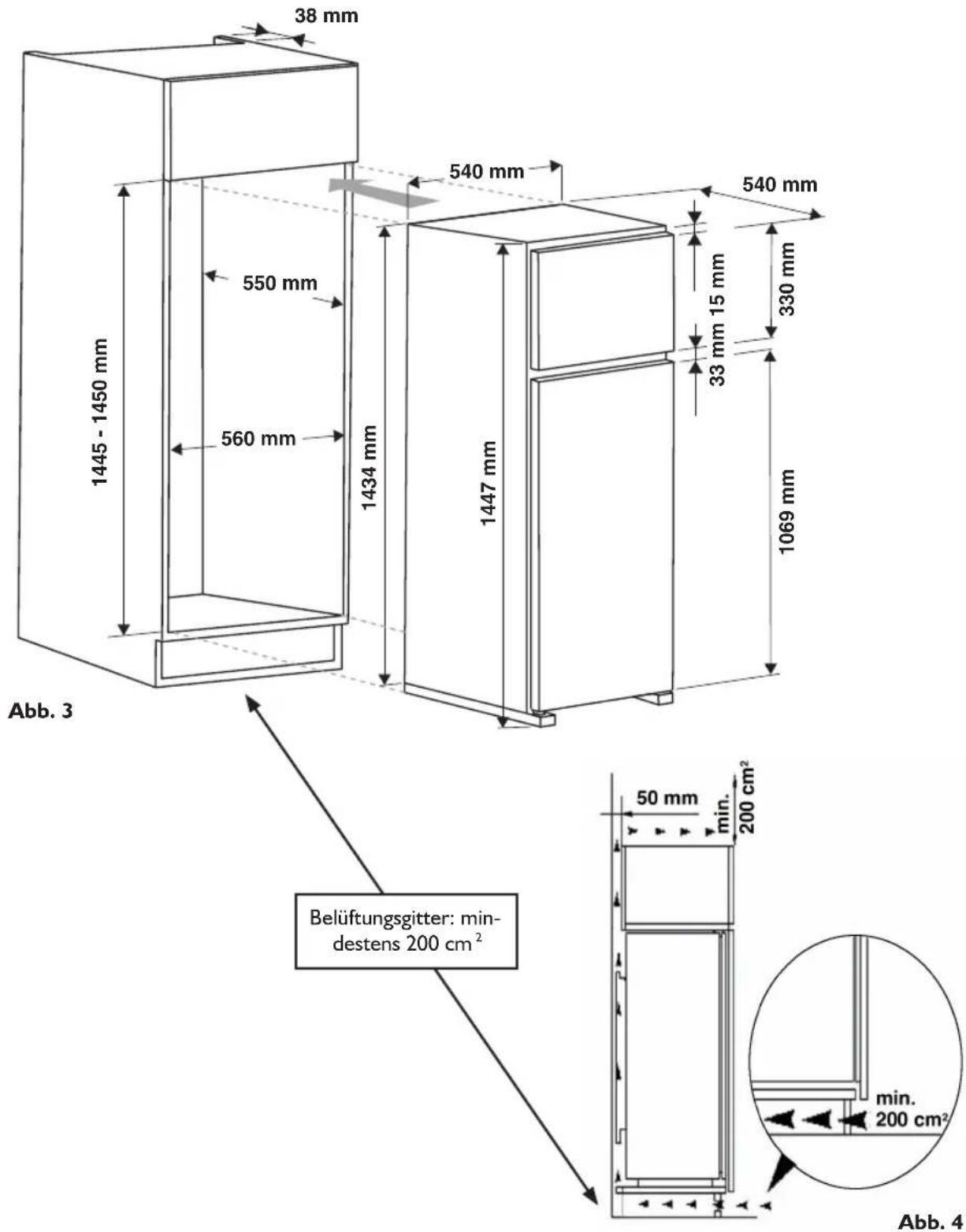

Alle Abmessungen und Abstandsflächen die für die Installation des Gerätes erforderlich sind, befinden sich in dem Installationshandbuch.

Entfernen Sie bitte das Netzkabel während der Installation vom Kondensatorhaken, bevor Sie das Gerät an die Stromversorgung anschließen.

HINWEISE ZUR ELEKTRIK

Es muss gemäß Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zu ziehen, oder es mit einem Trennschalter, welcher der Steckdose vorgeschaltet ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen

geerdet sein.

⚠️ Verwenden Sie keine Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Das Gerät nicht bedienen, wenn Sie nasse Hände haben oder barfuß sind.

Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.

⚠️ Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.

⚠️ WARNUNG: Bringen Sie keine Mehrfachstecker oder tragbare Stromversorgungsgeräte an der Geräterückseite an.

REINIGUNG UND PFLEGE

⚠️ WARNUNG: Vor dem Durchführen von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der

Stromversorgung getrennt ist. Um die Gefahr von Personenschäden zu vermeiden, Schutzhandschuhe (Gefahr von Schnittverletzungen) und Sicherheitsschuhe (Quetschgefahr) tragen; unbedingt zu zweit transportieren (Last reduzieren); keine Dampfreinigungsgeräte

verwenden (Stromschlaggefahr). Nicht professionelle und nicht vom Hersteller autorisierte Reparaturen können ein Risiko für Gesundheit und Sicherheit mit sich bringen, wofür der Hersteller nicht haftbar gemacht werden kann. Jegliche Mängel oder Schäden infolge nicht professioneller Reparatur- oder Wartungsarbeiten sind nicht durch die Garantie abgedeckt, deren Bedingungen in den Unterlagen angeführt sind, welche mit dem Gerät mitgeliefert werden.

⚠️ Verwenden Sie Scheuermittel wie Fensterspray, Entfetter, entzündbare Flüssigkeiten, Reinigungspaste, konzentrierte Reinigungsmittel, Bleichmittel oder benzinhaltige Reinigungsmittel auf Kunststoffteilen, Innen- oder Türablagen oder Dichtungen. Benutzen Sie keine Papiertücher, Topfreiniger oder scharfen Gegenstände.

ENTSORGUNG VON VERPACKUNGSMATERIALIEN

Das Verpackungsmaterial ist zu 100 % wiederverwertbar und trägt das Recycling-Symbol Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es gemäß den geltenden örtlichen Vorschriften.

ENTSORGUNG VON HAUSHALTSGERÄTEN

Dieses Gerät wurde aus recyclebaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten erhalten Sie bei Ihrer örtlichen Behörde, der Müllabfuhr oder dem

Händler, bei dem Sie das Gerät gekauft haben. Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) und den Verordnungen zur Entsorgung von Elektro- und Elektronikgeräten 2013 (in der jeweils gültigen Fassung) gekennzeichnet. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Das Symbol 📄 auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss.

ENERGIESPARTIPPS

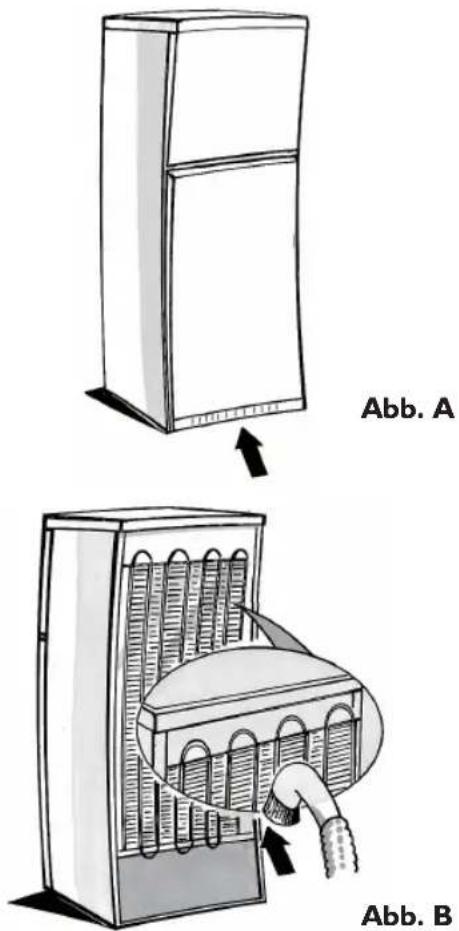

Befolgen Sie die Aufstellanweisungen, um angemessene Belüftung sicherzustellen.

Eine unzureichende Belüftung hinten am Gerät erhöht den Energieverbrauch und verringert die Kühlkapazität.

Häufiges Öffnen der Tür kann zu einem erhöhten Energieverbrauch führen.

Die Innentemperatur des Gerätes und der Energieverbrauch können sowohl von der Umgebungstemperatur als auch vom Standort des Gerätes beeinflusst werden. Bei der Temperatureinstellung sind diese Faktoren zu berücksichtigen. Öffnen Sie die Tür so wenig wie notwendig.

Platzieren Sie Lebensmittel zum Auftauen im Kühlschrank. Die niedrige Temperatur der gefrorenen Lebensmittel kühlt das Essen im Kühlschrank.

Lassen Sie warme Speisen und Getränke abkühlen, bevor Sie diese im Gerät platzieren.

Die Position der Ablageflächen im Kühlschrank hat keinen Einfluss auf den effizienten Energieverbrauch. Lebensmittel müssen so auf den Ablageflächen platziert werden, dass eine korrekte Luftzirkulation sichergestellt wird (Lebensmittel dürfen sich nicht berühren und zwischen Lebensmitteln und Rückwand muss Abstand gehalten werden).

Sie können die Lagerkapazität der gefrorenen Lebensmittel durch Entnahme der Körbe und, wenn vorhanden, der Stop-Frost-Ablage, erhöhen.

Es gibt keinen Grund zur Beunruhigung im Falle von Geräuschen durch den Kompressor, diese sind normale Betriebsgeräusche.

Bei diesem Gerät handelt es sich um einen Kühlschrank mit Gefrierfach mit ✦*** Sternen.

Das Kühlfach taut vollautomatisch ab.

Der Kühlschrank kann bei Umgebungstemperaturen zwischen +16 °C und +38 °C betrieben werden. Optimale Leistungen erbringt er zwischen +16 °C und +32 °C.

Inbetriebnahme des Kühlschranks

Schließen Sie den Netzstecker an. Der Thermostat regelt die Temperatur der beiden Fächer: Kühlschrank und Gefrierfach.

Temperatureinstellung der Fächer:

I. Für einen ordnungsgemäßen Betrieb und eine optimale Konservierung der Nahrungsmittel empfehlen wir, den Thermostat gemäß den Anweisungen des Produktdatenblatts zu regeln.

1. Drehen Sie den Einstellknopf des Thermostats, um die Temperatur des Kühlschrankfachs zu ändern:

- drehen Sie ihn auf die niedrigen Zahlen/MIN, wenn Sie eine WÄRMERE Temperatur im Fach wünschen; - drehen Sie ihn auf die höheren Zahlen/MAX, wenn Sie eine KÄLTERE Temperatur im Fach wünschen.

Thermostat auf ●: Die Funktionen des Geräts und die Beleuchtung sind nicht verfügbar.

Hinweis:

Umgebungstemperatur, Häufigkeit der Türöffnung und Aufstellungsort des Geräts können Auswirkungen auf die Innentemperaturen haben. Die Positionen des Thermostat-Einstellknopfes müssen nach Maßgabe dieser Faktoren variieren.

Aufbewahrung der Nahrungsmittel im Kühlschrankfach

Die Lebensmittel wie in der nebenstehenden Abbildung verstauen.

A. Gekochte Lebensmittel
B. Fisch, Fleisch
C. Obst und Gemüse
D. Flaschen
E. Eier
F. Butter, Milchprodukte, Käse

Hinweise:

• Der Abstand zwischen den Ablageflächen und die hintere Kühlschrank-Innenwand ermöglicht eine freie Luftzirkulation.
• Achten Sie beim Verstauen der Lebensmittel darauf, dass diese die hintere Wand im Kühlschrankfach nicht berühren.
• Stellen Sie keine warme Lebensmittel in die Fächer.
• Bewahren Sie Flüssigkeiten in geschlossenen Behältern auf.
• Die Konservierung von Gemüse mit hohem Wassergehalt könnte zur Kondensatbildung in der unteren Schublade führen: Dies beeinträchtigt nicht den ordnungsgemäßen Betrieb des Geräts.

Das Gefrierfach ist mit \*terren

gekennzeichnet.

In diesem Fach können tiefgekühlte Lebensmittel für die auf der Verpackung angegebene Dauer aufbewahrt werden. Ferner können frische Lebensmittel unter dem Gitter auf der untersten Ablage aufbewahrt werden, während bereits tiefgekühlte Lebensmittel im oberen Bereich des Fachs zu verstauen sind, damit sie nicht mit den tiefzukühlenden Lebensmitteln in Kontakt kommen.

Die Menge an Lebensmitteln, die pro 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben.

Wichtig:

Vor dem Einfrieren frische Lebensmittel unter Verwendung von Folgendem verpacken:

• Alufolie, Frischhaltefolie, luft- und wasserdichte Kunststoffbeutel, Polyethylenbehälter mit Deckeln oder Gefrierbehälter, die zum Einfrieren von Lebensmitteln geeignet sind.
• Auch bei einem Stromausfall ist das Gefrierfach in der Lage, die zur Konservierung der Speisen benötigte Temperatur aufrechtzuerhalten.

Während dieser Zeit sollte die Tür des Fachs jedoch nicht geöffnet werden.

Wichtig:

Bei der Lagerung von tiefgekühlten frischen Lebensmitteln sind die Monate der anbei aufgeführten Tabelle zu beachten.

Beachten Sie Folgendes beim Kauf von Tiefkühlkost:

• Beutel oder Verpackung müssen einwandfrei sein, weil Lebensmittel verderblich sind. Ist die Verpackung aufgebläht oder feucht, wurde sie nicht unter optimalen Bedingungen gelagert und die Lebensmittel könnten bereits angetaut sein.
• Greifen Sie nach tiefgekühlten Lebensmitteln am Ende Ihres Einkaufs und transportieren Sie sie in einer Isoliertasche.
• Verstauen Sie tiefgekühlte Lebensmittel im Gefrierfach, sobald Sie zuhause sind.
• Teilweise aufgetaute Lebensmittel müssen innerhalb von 24 Stunden verzehrt und dürfen nicht erneut tiefgekühlt werden.
• Vermeiden Sie Temperaturschwankungen oder beschränken Sie sie auf ein Minimum. Beachten Sie das aufgedruckte Mindesthaltbarkeitsdatum.
• Beachten Sie stets die auf der Verpackung vorhandenen Anweisungen zur Lagerung von Lebensmitteln.

Herstellung von Eiswürfeln

- Die Eiswürfelschale zu 34 mit Wasser füllen und auf den Boden des Gefrierfachs stellen.

Falls die Schale auf dem Boden des Fachs festfriert, verwenden Sie zum Lösen keine spitzen oder scharfen Gegenstände.

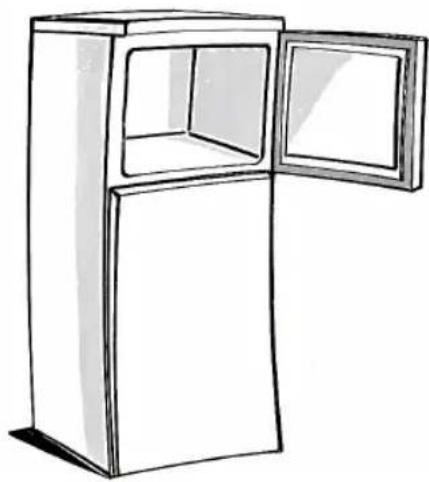

Wir empfehlen, das Gefrierfach ein- oder zweimal jährlich bzw. wenn sich an den Wänden eine 3 mm dicke Eisschicht gebildet hat, abzutauen. Es empfiehlt sich, die Abtauung durchzuführen, wenn wenig Tiefkühlkost gelagert ist.

I. Öffnen Sie die Tür, entnehmen Sie alle Lebensmittel, wickeln Sie sie eng aneinander in Zeitungspapier ein und bewahren Sie sie an einem kühlen Ort oder in einer Kühltasche auf.
2. Trennen Sie das Gerät von der Stromversorgung.
3. Lassen Sie die Tür offen, damit die Eisschicht an den Gefrierfachwänden abtauen kann.
4. Entfernen Sie das Tauwasser am Boden des Gefrierfachs.
5. Reinigen Sie das Innere des Gefrierfachs mit einem Schwamm und einer Lösung aus lauwarmem Wasser und mildem Reinigungsmittel.

Verwenden Sie keine Scheuermittel.

1. Spülen und trocknen Sie das Fach sorgfältig ab.

Hinweis: Um das Gefrierfach nicht irreparabel zu beschädigen, verwenden Sie zum Entfernen der Eisschicht keine spitzen oder scharfen Metallgegenstände und erwärmen Sie das Fach nicht künstlich.

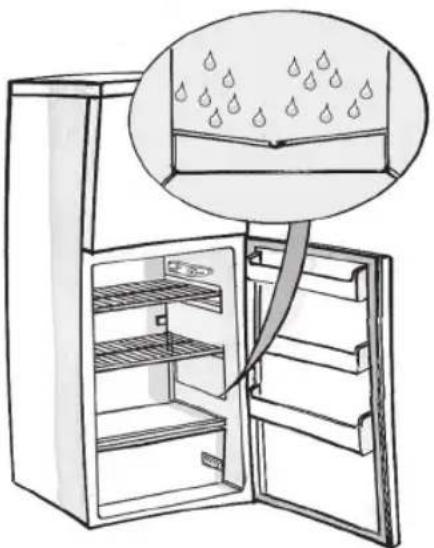

REINIGUNG DES KÜHLSCHRANKFACHS

Reinigen Sie das Kühlschrankfach regelmäßig. Das Kühlfach taut vollautomatisch ab.

Gelegentlich bilden sich an der Innenrückwand des Kühlschrankfachs Wassertropfen, wenn die automatische Abtauphase durchgeführt wird.

Das Tauwasser läuft automatisch durch eine Abflussöffnung in einen Behälter, in dem es verdampft.

Säubern Sie regelmäßig das Innere der Abflussöffnung für das Tauwasser.

Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine Reinigungsarbeit ausführen.

• Verwenden Sie einen mit lauwarmem Wasser und/oder einem milden Reinigungsmittel befeuchteten Schwamm.
• Spülen Sie und Trocknen Sie das Fach mit einem weichen Tuch.

Verwenden Sie keine Scheuermittel.

REINIGUNG UND PFLEGE

Für Einbauprodukte

• Reinigen Sie die Belüftungsgitter regelmäßig mit einem Staubsauger oder einer Bürste (siehe Abbildung A).
• Reinigen Sie die Außenseite mit einem weichen Tuch.

Freistehende Geräte

- Reinigen Sie den Kondensator auf der Geräterückseite regelmäßig mit einem Staubsauger oder einer Bürste (siehe Abbildung B).

Lange Abwesenheit

I. Entleeren Sie das Kühlschrank- und das Gefrierfach.
2. Trennen Sie das Gerät von der Stromversorgung.
3. Tauen Sie das Gefrierfach ab, reinigen Sie und Trocknen Sie beide Fächer.
4. Lassen Sie die Türen offen, um unangenehme Gerüche zu vermeiden.

ANLEITUNG ZUR FEHLERSUCHE

I. Das Gerät funktioniert nicht.

• Liegt ein Stromausfall vor?
• Ist der Stecker richtig mit der Steckdose verbunden?
• Ist der der Steckdose vorgeschaltete Zweipolschalter eingeschaltet?
• Funktionieren die Schutzvorrichtungen der Heimelektrik einwandfrei?
• Ist das Netzkabel beschädigt?
• Ist der Thermostat in der Position ● (Stop)?

2. Die Innentemperatur der Fächer ist nicht kalt genug.

• Ist die Tür richtig geschlossen?
• Wurde das Gerät in der Nähe einer Wärmequelle installiert?
• Ist der Thermostat in der richtigen Position?
• Wird die Luftzirkulation durch die Lüftungsgitter behindert?

3. Die Temperatur des Kühlschrankfachs ist zu niedrig.

- Ist der Thermostat in der richtigen Position?

4. Wasser liegt auf dem Boden des Kühlschrankfachs.

• Der Tauwasserabfluss ist verstopft?
- Trennen Sie das Gerät vom Stromnetz. Befolgen Sie die Anweisungen und die Abbildung der beigelegten Tabelle, um zur Lampe Zugriff zu erhalten.
- Ersetzen Sie die Lampe durch eine mit gleicher Leistung oder einer Lampe mit der in Watt ausgedrückten Höchstleistung, die im Bereich der Lampenfassung angegeben ist

5. Die Innenbeleuchtung funktioniert nicht. Prüfen Sie zuerst Punkt I, dann:

6. Übermäßige Reifbildung im Gefrierfach

• Wurde die Tür richtig geschlossen?
• Behindern Lebensmittel die Türschließung?

Hinweise:

- Bei der Erwärmung des vorderen Kühlschrankrands handelt es sich nicht um einen Fehler, sondern um eine Funktion zur Verhinderung von Kondensatbildung.

- Vom Kältekreis stammende Gluckergeräusche und Ausdehnungszischen sind als normal zu betrachten.

ANLEITUNG ZUR FEHLERSUCHE

Bevor Sie den Kundenservice kontaktieren:

I. Versuchen Sie zuerst, die Störung selber zu beheben (siehe "Anleitung zur Fehlersuche").
2. Starten Sie das Gerät erneut, um zu prüfen, ob das Problem gelöst wurde. Trennen Sie andernfalls die Spannungsversorgung des Geräts erneut wiederholen Sie den Vorgang nach etwa einer Stunde.

1. Wenden Sie sich an den Kundendienst, falls die Störung weiterhin vorliegt.

Sie benötigen dabei folgenden Angaben:

• Eine kurze Beschreibung der Störung;
• Modell,
• Servicenummer (die Zahl nach dem Wort SERVICE auf dem Typenschild im Gerät)
• Ihre vollständige Anschrift,
• Ihre Telefonnummer mit Vorwahl.

INSTALLATION

• Installieren Sie das Gerät fern von Wärmequellen.
- Stellen Sie es an einem trockenen und gut belüfteten Ort auf.
- Behindern Sie nicht die Luftzirkulation im oberen und im unteren Bereich.
- Reinigen Sie das Geräteinnere (siehe Kapitel "Reinigung des Kühlschrankfachs").
• Montieren Sie das mitgelieferte Zubehör.

Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechen.
- Spannung und Stromaufnahme sind auf dem Typenschild neben dem Obst- und Gemüsefach aufgeführt.
• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für Verletzungen von Personen oder Tieren und für Sachschäden durch Missachten der oben genannten Vorschriften.
- Stimmen Stecker und Steckdose nicht überein, lassen sie die Steckdose durch einen Fachmann austauschen.
- Verwenden Sie keine Verlängerungen oder Mehrfachadapter.

SERVICE

0000 000 00000

Hinweis:

Ein Türanschlagwechsel des Geräts stellt keine Garantiearbeit dar, falls diese durch den technischen Kundendienst durchgeführt wird.

Elektrische Abschaltung

• Die elektrische Abschaltung muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

Stellen Sie vor einem Türanschlagwechsel sicher, dass das Gerät vom Stromnetz getrennt ist und führen Sie den Vorgang mit einer anderen Person aus, da der Kühlschrank schwer ist und geneigt werden muss.

UNFALLGEFAHR!

• Drehen Sie die Schrauben aus, um das Scharnier auszubauen
(Abb. I, Nr. I und 2), bauen Sie die Tür des oberen Fachs aus und legen Sie sie an einem sicheren Ort ab.
- Lockern Sie die Befestigungsschrauben der unteren Tür und bauen sie die mittlere Halterung aus. (Abb.1, Nr.3 und 4)
- Heben Sie anschließend die untere Tür am Scharnierzapfen an (Abb. I, Nr. 5), bauen Sie sie aus und stellen Sie sie an einem sicheren Ort ab.
- Montieren Sie den unteren Anschlagzapfen, dazu schrauben Sie ihn auf der rechten Seite ab und auf der linken Seite wieder an.
- Stellen Sie den Kühlschrank wieder senkrecht auf.
- Nehmen Sie die Scharnierabdeckungen beider Türen auf der linken Seite ab (oben und unten) und verbinden Sie sie auf der gegenüberliegenden Seite der jeweiligen Tür.
- Positionieren Sie nun die Kühlschranktür auf dem unteren Anschlagzapfen, drehen Sie das mittlere Scharnier um 180°, drücken Sie es in die obere Bohrung der Tür und schrauben Sie das Scharnier an.
- Montieren Sie die Tür des oberen Fachs und befestigen Sie sie an der oberen Halterung.
- Prüfen Sie die Türen auf korrekte Montage, bevor Sie alle Schrauben anziehen.

Bevor Sie den Kühlschrank wieder am Stromnetz verbinden, prüfen Sie die Schrauben erneut auf festen Anzug und die Türen auf korrekte Montage, kontrollieren Sie auch, ob der Kühlschrank senkrecht und stabil auf dem Boden steht.

Abmessungen des Fachs und des Geräts (Abb. 3)

Höhe: 1445 - 1450 mm

Breite: 560 mm

Tiefe: 550 mm

Beachten Sie die Anweisungen der Abbildung, um eine ausreichende Luftzirkulation zu gewährleisten.

Der Umbauschrank muss mit einer Zwangsbe- und -entlüftung versehen sein. (Abb. 3 und 4)

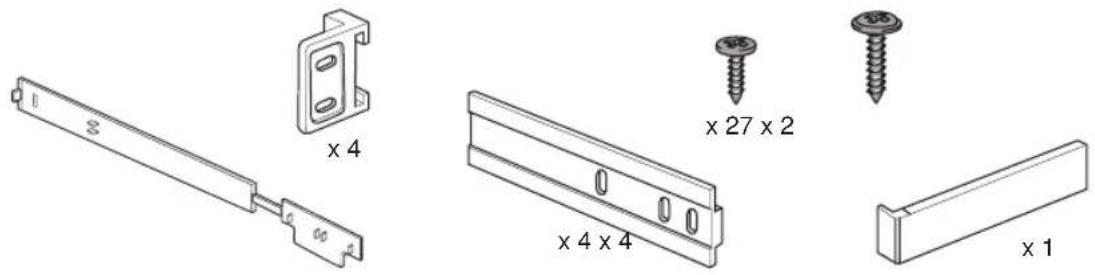

Installation Kit

Montage einer Schlepptüre

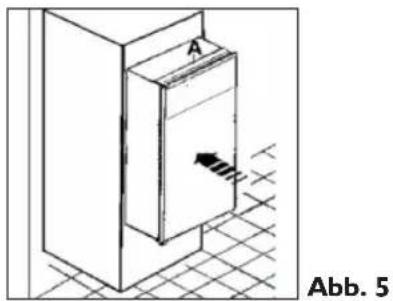

Schieben Sie das Gerät sorgfältig in den Umbauschrank (Abb. 5) bis zum Anschlagsstrich "A". Sie finden das für die Installation des Geräts benötigte Material im Produkt.

Öffnen Sie die Kühlschranktür und schieben Sie das Scharnier zur gegenüberliegenden Seite (Abb. 6). Befestigen Sie das Gerät mit 4 Schrauben, 2 am oberen Frontteil und 2 am seitlichen Winkel auf der entgegengesetzten Seite des mittleren Scharniers.

Bringen Sie die Führung "A" unter Beachtung der angegebenen Maße (Abb. 7) an der inneren Türseite des Umbauschranks an und markieren Sie die Position der Befestigungsschrauben. Bohren Sie die Schraubenlöcher. Schrauben Sie die Führung an.

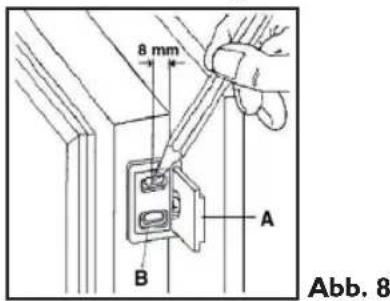

Öffnen Sie die Tür des Geräts und des Umbauschranks um 90°. Drücken Sie den Winkel

"B" (Abb. 8) gegen die Führung "A". Sorgen Sie dafür, dass die Türen des Umbauschranks und des Geräts eng beieinander liegen, und markieren Sie die Position der mittigen Löcher wie in der (Abb. 8) dargestellt.

Nehmen Sie den Winkel "B" ab und bohren Sie die Schraubenlöcher mit einer Bohrspitze zu 2 mm ∅. Drücken Sie den Winkel erneut auf die Führung und befestigen Sie sie mit den mitgelieferten Schrauben.

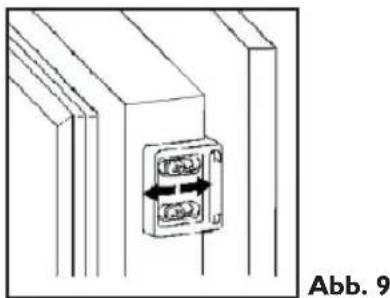

Zur Einstellung der Tür des Umbauschranks verwenden Sie den Längsschlitz im Winkel "B" (Abb. 9)

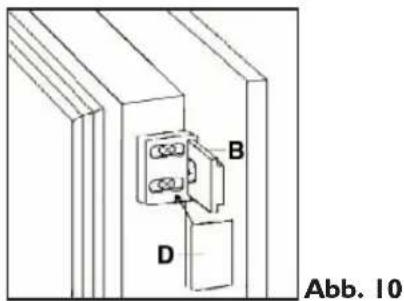

Pressen Sie den je nach Modell mitgelieferten Deckel "D" auf den Winkel "B".

Die Tür des Gefrierfachs wird mit einem Scharnier pro Flügeltür montiert, während die Kühlschranktür mindestens zwei baugleiche Scharniere benötigt.
